Ausstattung Ihres Fahrzeugs
36
4

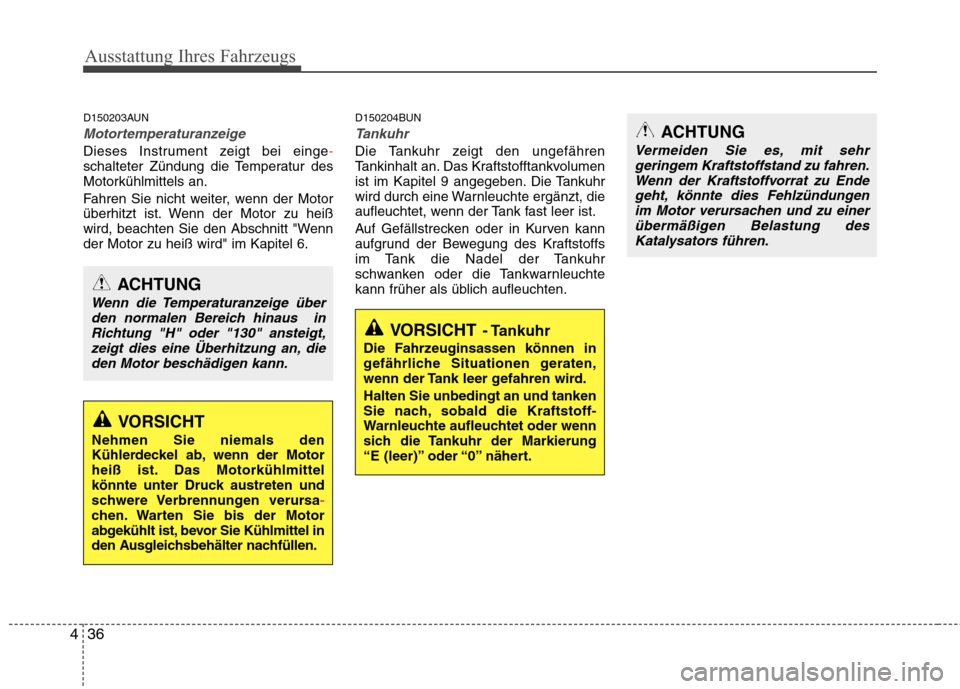

D150203AUN
Motortemperaturanzeige
Dieses Instrument zeigt bei einge-schalteter Zündung die Temperatur des
Motorkühlmittels an.
Fahren Sie nicht weiter, wenn der Motor
überhitzt ist. Wenn der Motor zu heiß
wird, beachten Sie den Abschnitt "Wennder Motor zu heiß wird" im Kapitel 6. D150204BUN
Tankuhr
Die Tankuhr zeigt den ungefähren
Tankinhalt an. Das Kraftstofftankvolumen
ist im Kapitel 9 angegeben. Die Tankuhr
wird durch eine Warnleuchte ergänzt, die
aufleuchtet, wenn der Tank fast leer ist.
Auf Gefällstrecken oder in Kurven kann
aufgrund der Bewegung des Kraftstoffs
im Tank die Nadel der Tankuhr
schwanken oder die Tankwarnleuchte
kann früher als üblich aufleuchten.
ACHTUNG
Wenn die Temperaturanzeige über
den normalen Bereich hinaus in
Richtung "H" oder "130" ansteigt,zeigt dies eine Überhitzung an, dieden Motor beschädigen kann.
VORSICHT
Nehmen Sie niemals den
Kühlerdeckel ab, wenn der Motor
heiß ist. Das Motorkühlmittel
könnte unter Druck austreten und
schwere Verbrennungen verursa
-chen. Warten Sie bis der Motor
abgekühlt ist, bevor Sie Kühlmittel in
den Ausgleichsbehälter nachfüllen.
VORSICHT - Tankuhr
Die Fahrzeuginsassen können in
gefährliche Situationen geraten,
wenn der Tank leer gefahren wird. Halten Sie unbedingt an und tanken
Sie nach, sobald die Kraftstoff-
Warnleuchte aufleuchtet oder wenn
sich die Tankuhr der Markierung
“E (leer)” oder “0” nähert.
ACHTUNG
Vermeiden Sie es, mit sehr geringem Kraftstoffstand zu fahren.
Wenn der Kraftstoffvorrat zu Ende geht, könnte dies Fehlzündungenim Motor verursachen und zu einerübermäßigen Belastung des
Katalysators führen.

437
Ausstattung Ihres Fahrzeugs

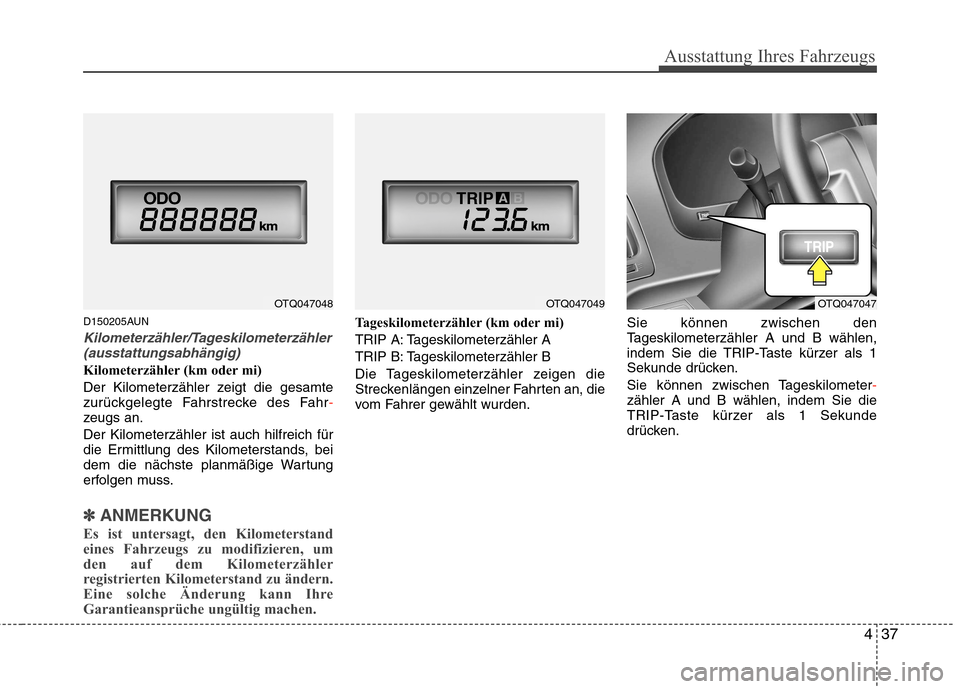

D150205AUN
Kilometerzähler/Tageskilometerzähler(ausstattungsabhängig)
Kilometerzähler (km oder mi)
Der Kilometerzähler zeigt die gesamte
zurückgelegte Fahrstrecke des Fahr
-zeugs an. Der Kilometerzähler ist auch hilfreich für
die Ermittlung des Kilometerstands, bei
dem die nächste planmäßige Wartung
erfolgen muss.
✽✽ ANMERKUNG
Es ist untersagt, den Kilometerstand
eines Fahrzeugs zu modifizieren, um
den auf dem Kilometerzähler
registrierten Kilometerstand zu ändern.
Eine solche Änderung kann Ihre
Garantieansprüche ungültig machen.
Tageskilometerzähler (km oder mi)
TRIP A: Tageskilometerzähler A
TRIP B: Tageskilometerzähler B
Die Tageskilometerzähler zeigen die
Streckenlängen einzelner Fahrten an, die
vom Fahrer gewählt wurden. Sie können zwischen den
Tageskilometerzähler A und B wählen,
indem Sie die TRIP-Taste kürzer als 1
Sekunde drücken.
Sie können zwischen Tageskilometer
-zähler A und B wählen, indem Sie die
TRIP-Taste kürzer als 1 Sekunde
drücken.
OTQ047049OTQ047047OTQ047048

Ausstattung Ihres Fahrzeugs
38
4

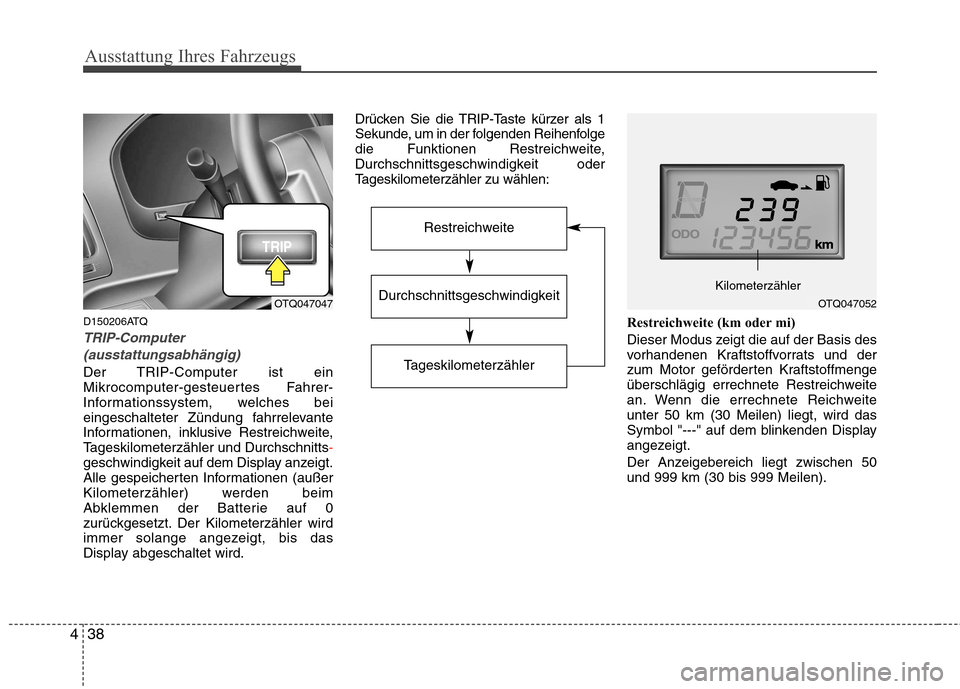

D150206ATQ
TRIP-Computer
(ausstattungsabhängig)
Der TRIP-Computer ist ein
Mikrocomputer-gesteuertes Fahrer-
Informationssystem, welches bei
eingeschalteter Zündung fahrrelevante
Informationen, inklusive Restreichweite,
Tageskilometerzähler und Durchschnitts
-geschwindigkeit auf dem Display anzeigt.
Alle gespeicherten Informationen (außer
Kilometerzähler) werden beim
Abklemmen der Batterie auf 0
zurückgesetzt. Der Kilometerzähler wird
immer solange angezeigt, bis das
Display abgeschaltet wird. Drücken Sie die TRIP-Taste kürzer als 1
Sekunde, um in der folgenden Reihenfolge
die Funktionen Restreichweite,
Durchschnittsgeschwindigkeit oder
Tageskilometerzähler zu wählen:
Restreichweite (km oder mi)
Dieser Modus zeigt die auf der Basis des
vorhandenen Kraftstoffvorrats und der
zum Motor geförderten Kraftstoffmenge
überschlägig errechnete Restreichweite
an. Wenn die errechnete Reichweiteunter 50 km (30 Meilen) liegt, wird das
Symbol "---" auf dem blinkenden Display
angezeigt.
Der Anzeigebereich liegt zwischen 50 und 999 km (30 bis 999 Meilen).
Durchschnittsgeschwindigkeit
Tageskilometerzähler
Restreichweite
OTQ047052
Kilometerzähler
OTQ047047

439
Ausstattung Ihres Fahrzeugs

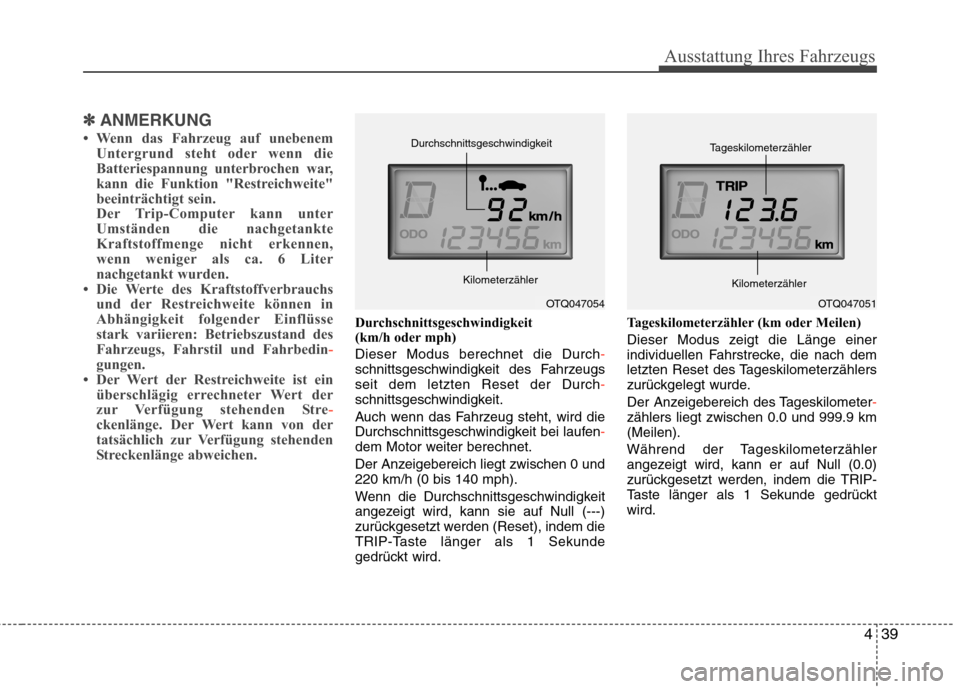

✽✽ANMERKUNG
 Wenn das Fahrzeug auf unebenem Untergrund steht oder wenn die
Batteriespannung unterbrochen war,
kann die Funktion "Restreichweite"
beeinträchtigt sein.
Der Trip-Computer kann unter
Umständen die nachgetankte
Kraftstoffmenge nicht erkennen,
wenn weniger als ca. 6 Liter
nachgetankt wurden.
 Die Werte des Kraftstoffverbrauchs
und der Restreichweite können in
Abhängigkeit folgender Einflüsse
stark variieren: Betriebszustand des
Fahrzeugs, Fahrstil und Fahrbedin
-gungen.
 Der Wert der Restreichweite ist ein
überschlägig errechneter Wert der
zur Verfügung stehenden Stre
-ckenlänge. Der Wert kann von der
tatsächlich zur Verfügung stehenden
Streckenlänge abweichen.
Durchschnittsgeschwindigkeit
(km/h oder mph) Dieser Modus berechnet die Durch
-schnittsgeschwindigkeit des Fahrzeugs seit dem letzten Reset der Durch-schnittsgeschwindigkeit.
Auch wenn das Fahrzeug steht, wird die
Durchschnittsgeschwindigkeit bei laufen
-dem Motor weiter berechnet.
Der Anzeigebereich liegt zwischen 0 und 220 km/h (0 bis 140 mph).
Wenn die Durchschnittsgeschwindigkeit
angezeigt wird, kann sie auf Null (---)
zurückgesetzt werden (Reset), indem die
TRIP-Taste länger als 1 Sekunde
gedrückt wird. Tageskilometerzähler (km oder Meilen)
Dieser Modus zeigt die Länge einer
individuellen Fahrstrecke, die nach dem
letzten Reset des Tageskilometerzählers
zurückgelegt wurde.
Der Anzeigebereich des Tageskilometer
-zählers liegt zwischen 0.0 und 999.9 km (Meilen).
Während der Tageskilometerzähler
angezeigt wird, kann er auf Null (0.0)
zurückgesetzt werden, indem die TRIP-
Taste länger als 1 Sekunde gedrücktwird.
OTQ047054
Durchschnittsgeschwindigkeit
KilometerzählerOTQ047051
Tageskilometerzähler
Kilometerzähler

Ausstattung Ihres Fahrzeugs
40
4

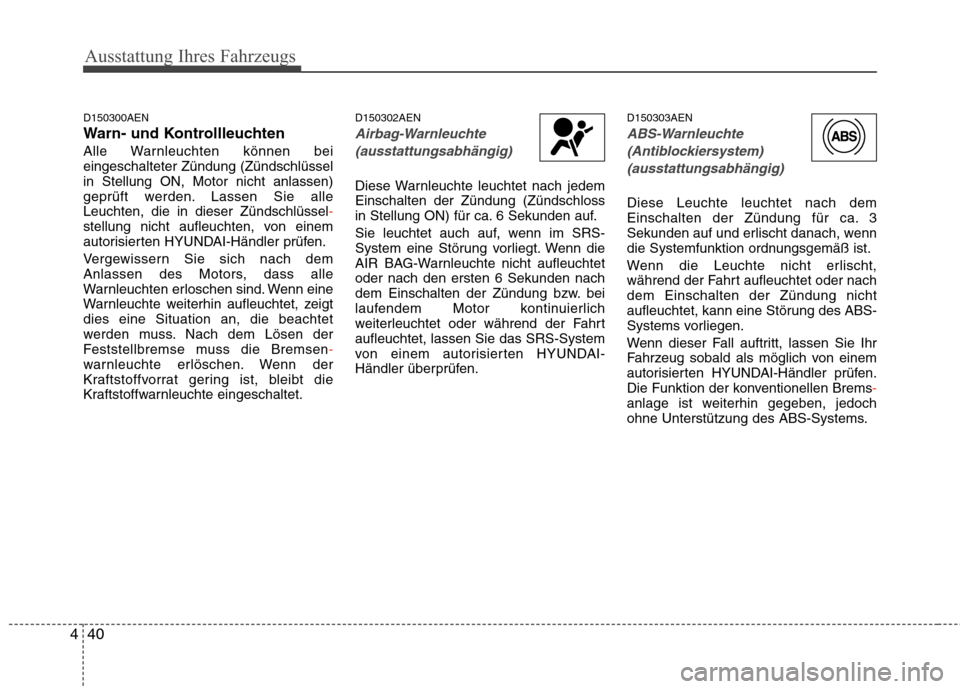

D150300AEN
Warn- und Kontrollleuchten
Alle Warnleuchten können bei eingeschalteter Zündung (Zündschlüsselin Stellung ON, Motor nicht anlassen)
geprüft werden. Lassen Sie alleLeuchten, die in dieser Zündschlüssel
-stellung nicht aufleuchten, von einem
autorisierten HYUNDAI-Händler prüfen.
Vergewissern Sie sich nach dem
Anlassen des Motors, dass alle
Warnleuchten erloschen sind. Wenn eine
Warnleuchte weiterhin aufleuchtet, zeigtdies eine Situation an, die beachtet
werden muss. Nach dem Lösen der
Feststellbremse muss die Bremsen
-warnleuchte erlöschen. Wenn der
Kraftstoffvorrat gering ist, bleibt die
Kraftstoffwarnleuchte eingeschaltet. D150302AEN
Airbag-Warnleuchte
(ausstattungsabhängig)
Diese Warnleuchte leuchtet nach jedem Einschalten der Zündung (Zündschloss
in Stellung ON) für ca. 6 Sekunden auf.
Sie leuchtet auch auf, wenn im SRS-
System eine Störung vorliegt. Wenn die
AIR BAG-Warnleuchte nicht aufleuchtetoder nach den ersten 6 Sekunden nach
dem Einschalten der Zündung bzw. bei
laufendem Motor kontinuierlich
weiterleuchtet oder während der Fahrtaufleuchtet, lassen Sie das SRS-System
von einem autorisierten HYUNDAI-
Händler überprüfen. D150303AEN
ABS-Warnleuchte
(Antiblockiersystem)(ausstattungsabhängig)
Diese Leuchte leuchtet nach dem
Einschalten der Zündung für ca. 3
Sekunden auf und erlischt danach, wenn
die Systemfunktion ordnungsgemäß ist.
Wenn die Leuchte nicht erlischt,
während der Fahrt aufleuchtet oder nachdem Einschalten der Zündung nicht
aufleuchtet, kann eine Störung des ABS-
Systems vorliegen.
Wenn dieser Fall auftritt, lassen Sie Ihr
Fahrzeug sobald als möglich von einem
autorisierten HYUNDAI-Händler prüfen.
Die Funktion der konventionellen Brems
-anlage ist weiterhin gegeben, jedoch
ohne Unterstützung des ABS-Systems.

441
Ausstattung Ihres Fahrzeugs

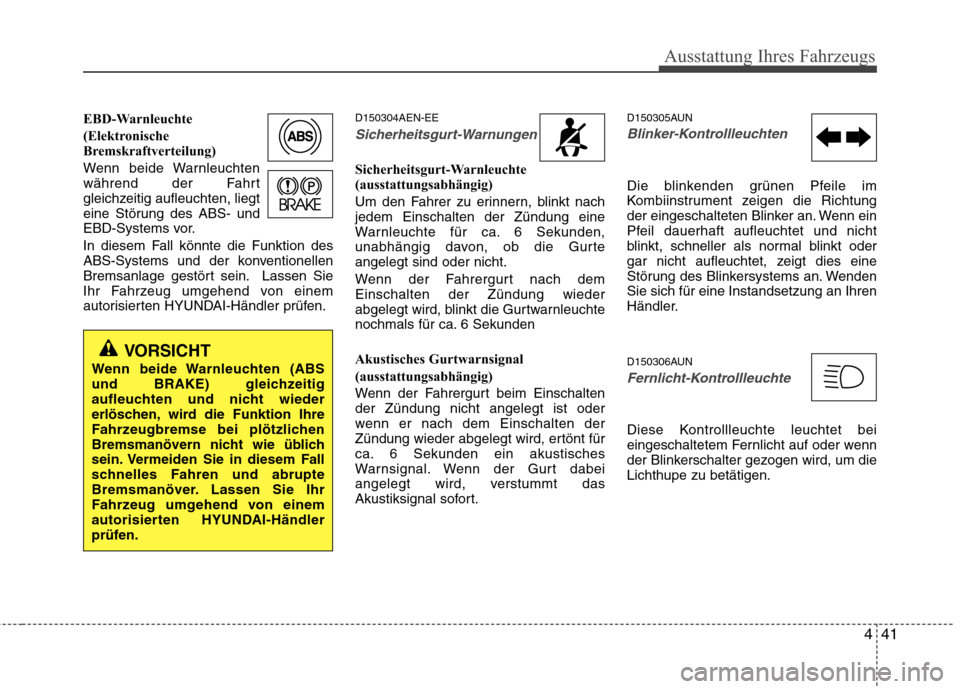

EBD-Warnleuchte
(Elektronische
Bremskraftverteilung)
Wenn beide Warnleuchten
während der Fahrt
gleichzeitig aufleuchten, liegt
eine Störung des ABS- und
EBD-Systems vor.
In diesem Fall könnte die Funktion des
ABS-Systems und der konventionellen
Bremsanlage gestört sein. Lassen Sie
Ihr Fahrzeug umgehend von einem
autorisierten HYUNDAI-Händler prüfen.D150304AEN-EE
Sicherheitsgurt-Warnungen
Sicherheitsgurt-Warnleuchte
(ausstattungsabhängig)
Um den Fahrer zu erinnern, blinkt nach jedem Einschalten der Zündung eine
Warnleuchte für ca. 6 Sekunden,
unabhängig davon, ob die Gurteangelegt sind oder nicht.
Wenn der Fahrergurt nach dem Einschalten der Zündung wieder
abgelegt wird, blinkt die Gurtwarnleuchte
nochmals für ca. 6 Sekunden
Akustisches Gurtwarnsignal
(ausstattungsabhängig)
Wenn der Fahrergurt beim Einschalten der Zündung nicht angelegt ist oder
wenn er nach dem Einschalten der
Zündung wieder abgelegt wird, ertönt für
ca. 6 Sekunden ein akustisches
Warnsignal. Wenn der Gurt dabei
angelegt wird, verstummt das
Akustiksignal sofort.D150305AUN
Blinker-Kontrollleuchten
Die blinkenden grünen Pfeile im
Kombiinstrument zeigen die Richtung
der eingeschalteten Blinker an. Wenn ein
Pfeil dauerhaft aufleuchtet und nicht
blinkt, schneller als normal blinkt oder
gar nicht aufleuchtet, zeigt dies eine
Störung des Blinkersystems an. WendenSie sich für eine Instandsetzung an Ihren
Händler.
D150306AUN
Fernlicht-Kontrollleuchte
Diese Kontrollleuchte leuchtet bei
eingeschaltetem Fernlicht auf oder wenn
der Blinkerschalter gezogen wird, um dieLichthupe zu betätigen.
VORSICHT
Wenn beide Warnleuchten (ABS
und BRAKE) gleichzeitig
aufleuchten und nicht wieder
erlöschen, wird die Funktion Ihre
Fahrzeugbremse bei plötzlichen
Bremsmanövern nicht wie üblich
sein. Vermeiden Sie in diesem Fall
schnelles Fahren und abrupte
Bremsmanöver. Lassen Sie Ihr
Fahrzeug umgehend von einem
autorisierten HYUNDAI-Händler
prüfen.

Ausstattung Ihres Fahrzeugs
42
4
ACHTUNG
Wenn die Motoröldruck-Warnleuchte
bei laufendem Motor leuchtet, kann
dies zu schweren Motorschädenführen. Die Motoröldruck-Warnleuchte leuchtet immer auf, wenn der Öldruck unzureichend ist.
Unter normalen Bedingungen musssie nach dem Einschalten derZündung aufleuchten und nach dem
Anlassen des Motors erlöschen.Wenn die Motoröldruck-Warnleuchtebei laufendem Motor leuchtet, liegteine erhebliche Störung vor.
Wenn dieser Fall auftritt, stoppen Siedas Fahrzeug sobald es sicher möglich ist, stellen Sie den Motor abund prüfen Sie den Ölstand. Wenn der Ölstand zu gering ist, füllen Sie
Motoröl bis zum vorgesehenenStand auf und lassen Sie den Motorwieder an. Wenn die Leuchte beilaufendem Motor weiterhin
aufleuchtet, stellen Sie den Motorumgehend ab. Wenn die Öldruck-Warnleuchte bei laufendem Motor aufleuchtet, lassen Sie auf jeden Fall
den Motor von einem autorisiertenHYUNDAI-Händler prüfen, bevor dasFahrzeug wieder gefahren wird.

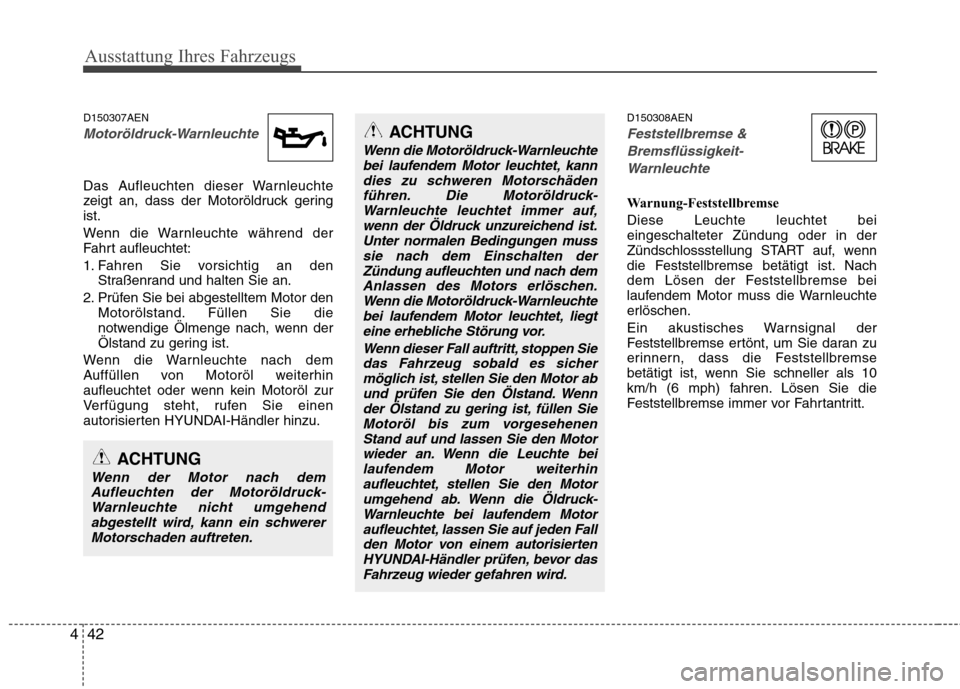

D150307AEN
Motoröldruck-Warnleuchte
Das Aufleuchten dieser Warnleuchte
zeigt an, dass der Motoröldruck geringist.
Wenn die Warnleuchte während der
Fahrt aufleuchtet:
1. Fahren Sie vorsichtig an den Straßenrand und halten Sie an.
2. Prüfen Sie bei abgestelltem Motor den Motorölstand. Füllen Sie die
notwendige Ölmenge nach, wenn der
Ölstand zu gering ist.
Wenn die Warnleuchte nach dem
Auffüllen von Motoröl weiterhin
aufleuchtet oder wenn kein Motoröl zur
Verfügung steht, rufen Sie einen
autorisierten HYUNDAI-Händler hinzu. D150308AEN
Feststellbremse &
Bremsflüssigkeit-Warnleuchte
Warnung-Feststellbremse Diese Leuchte leuchtet bei eingeschalteter Zündung oder in der
Zündschlossstellung START auf, wenn
die Feststellbremse betätigt ist. Nach
dem Lösen der Feststellbremse bei
laufendem Motor muss die Warnleuchte
erlöschen.
Ein akustisches Warnsignal der
Feststellbremse ertönt, um Sie daran zu
erinnern, dass die Feststellbremse
betätigt ist, wenn Sie schneller als 10
km/h (6 mph) fahren. Lösen Sie die
Feststellbremse immer vor Fahrtantritt.
ACHTUNG
Wenn der Motor nach demAufleuchten der Motoröldruck-Warnleuchte nicht umgehendabgestellt wird, kann ein schwerer
Motorschaden auftreten.

443
Ausstattung Ihres Fahrzeugs

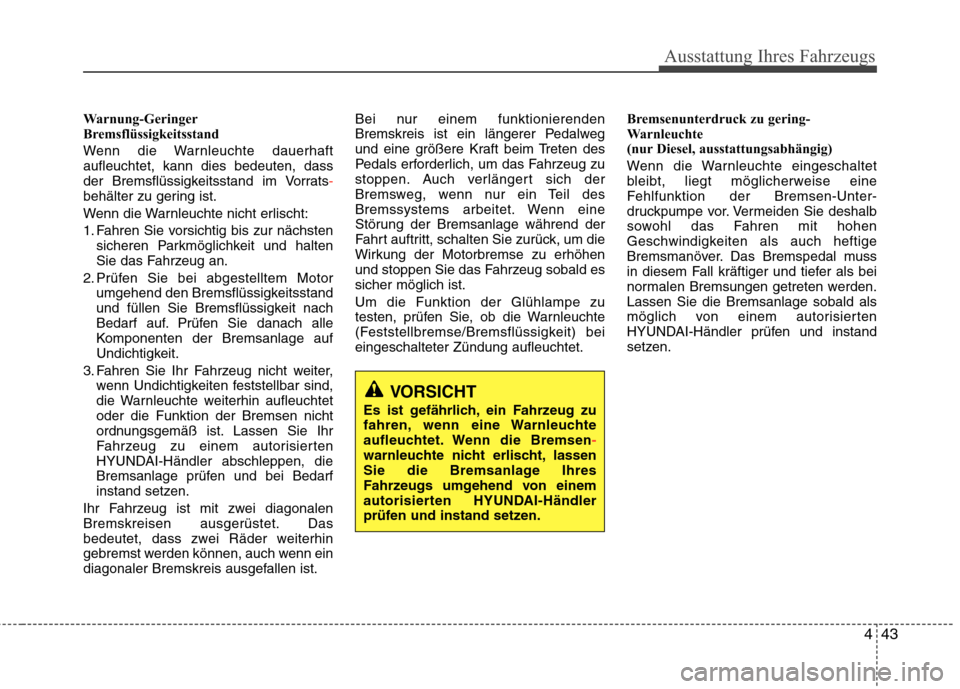

Warnung-Geringer
Bremsflüssigkeitsstand
Wenn die Warnleuchte dauerhaft aufleuchtet, kann dies bedeuten, dass
der Bremsflüssigkeitsstand im Vorrats
-behälter zu gering ist.
Wenn die Warnleuchte nicht erlischt:
1. Fahren Sie vorsichtig bis zur nächstensicheren Parkmöglichkeit und halten
Sie das Fahrzeug an.
2. Prüfen Sie bei abgestelltem Motor umgehend den Bremsflüssigkeitsstand
und füllen Sie Bremsflüssigkeit nach
Bedarf auf. Prüfen Sie danach alle
Komponenten der Bremsanlage auf
Undichtigkeit.
3. Fahren Sie Ihr Fahrzeug nicht weiter, wenn Undichtigkeiten feststellbar sind,
die Warnleuchte weiterhin aufleuchtetoder die Funktion der Bremsen nicht
ordnungsgemäß ist. Lassen Sie Ihr
Fahrzeug zu einem autorisierten
HYUNDAI-Händler abschleppen, die
Bremsanlage prüfen und bei Bedarf
instand setzen.
Ihr Fahrzeug ist mit zwei diagonalen
Bremskreisen ausgerüstet. Das
bedeutet, dass zwei Räder weiterhin
gebremst werden können, auch wenn ein
diagonaler Bremskreis ausgefallen ist. Bei nur einem funktionierenden
Bremskreis ist ein längerer Pedalweg
und eine größere Kraft beim Treten des
Pedals erforderlich, um das Fahrzeug zu
stoppen. Auch verlängert sich der
Bremsweg, wenn nur ein Teil des
Bremssystems arbeitet. Wenn eine
Störung der Bremsanlage während der
Fahrt auftritt, schalten Sie zurück, um die
Wirkung der Motorbremse zu erhöhen
und stoppen Sie das Fahrzeug sobald essicher möglich ist. Um die Funktion der Glühlampe zu
testen, prüfen Sie, ob die Warnleuchte
(Feststellbremse/Bremsflüssigkeit) beieingeschalteter Zündung aufleuchtet.
Bremsenunterdruck zu gering-
Warnleuchte
(nur Diesel, ausstattungsabhängig)
Wenn die Warnleuchte eingeschaltet
bleibt, liegt möglicherweise eine
Fehlfunktion der Bremsen-Unter-
druckpumpe vor. Vermeiden Sie deshalb
sowohl das Fahren mit hohen
Geschwindigkeiten als auch heftige
Bremsmanöver. Das Bremspedal muss
in diesem Fall kräftiger und tiefer als bei
normalen Bremsungen getreten werden.Lassen Sie die Bremsanlage sobald als
möglich von einem autorisierten
HYUNDAI-Händler prüfen und instand
setzen.
VORSICHT
Es ist gefährlich, ein Fahrzeug zu
fahren, wenn eine Warnleuchte
aufleuchtet. Wenn die Bremsen
-warnleuchte nicht erlischt, lassen
Sie die Bremsanlage Ihres
Fahrzeugs umgehend von einem
autorisierten HYUNDAI-Händler
prüfen und instand setzen.

Ausstattung Ihres Fahrzeugs
44
4
O/D
OFF
D150312AUN

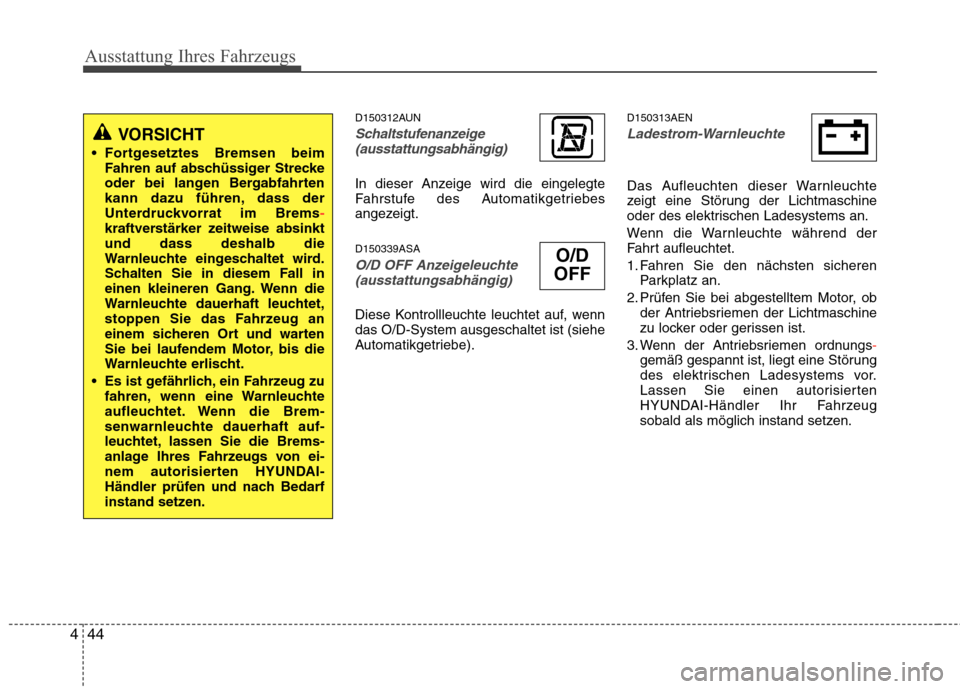

Schaltstufenanzeige (ausstattungsabhängig)
In dieser Anzeige wird die eingelegte
Fahrstufe des Automatikgetriebes
angezeigt. D150339ASA
O/D OFF Anzeigeleuchte
(ausstattungsabhängig)
Diese Kontrollleuchte leuchtet auf, wenn das O/D-System ausgeschaltet ist (siehe
Automatikgetriebe). D150313AEN
Ladestrom-Warnleuchte
Das Aufleuchten dieser Warnleuchte
zeigt eine Störung der Lichtmaschine
oder des elektrischen Ladesystems an.
Wenn die Warnleuchte während der
Fahrt aufleuchtet.
1. Fahren Sie den nächsten sicheren
Parkplatz an.
2. Prüfen Sie bei abgestelltem Motor, ob der Antriebsriemen der Lichtmaschine
zu locker oder gerissen ist.
3. Wenn der Antriebsriemen ordnungs
-gemäß gespannt ist, liegt eine Störung
des elektrischen Ladesystems vor.
Lassen Sie einen autorisierten
HYUNDAI-Händler Ihr Fahrzeug
sobald als möglich instand setzen.
VORSICHT
Fortgesetztes Bremsen beim Fahren auf abschüssiger Strecke
oder bei langen Bergabfahrten
kann dazu führen, dass der
Unterdruckvorrat im Brems
-kraftverstärker zeitweise absinkt und dass deshalb die
Warnleuchte eingeschaltet wird.
Schalten Sie in diesem Fall in
einen kleineren Gang. Wenn die
Warnleuchte dauerhaft leuchtet,
stoppen Sie das Fahrzeug an
einem sicheren Ort und warten
Sie bei laufendem Motor, bis die
Warnleuchte erlischt.
Es ist gefährlich, ein Fahrzeug zu fahren, wenn eine Warnleuchte
aufleuchtet. Wenn die Brem-
senwarnleuchte dauerhaft auf-
leuchtet, lassen Sie die Brems-
anlage Ihres Fahrzeugs von ei-
nem autorisierten HYUNDAI-
Händler prüfen und nach Bedarf
instand setzen.

445
Ausstattung Ihres Fahrzeugs
D150315AUN

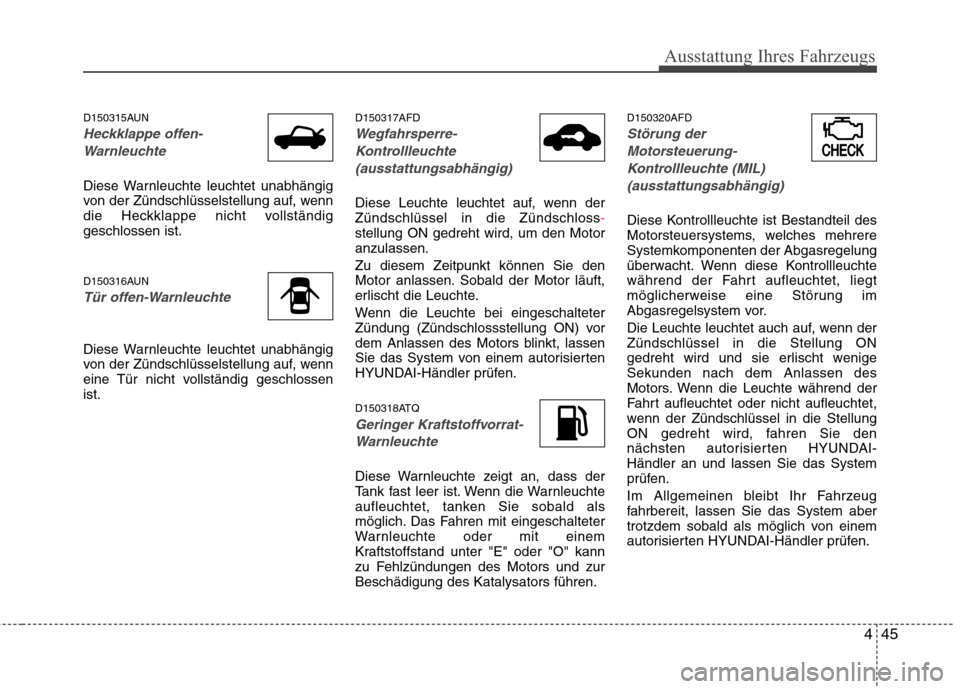

Heckklappe offen-Warnleuchte
Diese Warnleuchte leuchtet unabhängig
von der Zündschlüsselstellung auf, wenn
die Heckklappe nicht vollständiggeschlossen ist.
D150316AUN
Tür offen-Warnleuchte
Diese Warnleuchte leuchtet unabhängig
von der Zündschlüsselstellung auf, wenn
eine Tür nicht vollständig geschlossenist. D150317AFD
Wegfahrsperre-
Kontrollleuchte (ausstattungsabhängig)
Diese Leuchte leuchtet auf, wenn der Zündschlüssel in die Zündschloss-stellung ON gedreht wird, um den Motor anzulassen. Zu diesem Zeitpunkt können Sie den
Motor anlassen. Sobald der Motor läuft,
erlischt die Leuchte.
Wenn die Leuchte bei eingeschalteter
Zündung (Zündschlossstellung ON) vor
dem Anlassen des Motors blinkt, lassen
Sie das System von einem autorisierten
HYUNDAI-Händler prüfen.
D150318ATQ
Geringer Kraftstoffvorrat-Warnleuchte
Diese Warnleuchte zeigt an, dass der
Tank fast leer ist. Wenn die Warnleuchte
aufleuchtet, tanken Sie sobald als
möglich. Das Fahren mit eingeschalteter
Warnleuchte oder mit einem
Kraftstoffstand unter "E" oder "O" kann
zu Fehlzündungen des Motors und zurBeschädigung des Katalysators führen. D150320AFD
Störung der
Motorsteuerung-Kontrollleuchte (MIL)(ausstattungsabhängig)
Diese Kontrollleuchte ist Bestandteil des
Motorsteuersystems, welches mehrere
Systemkomponenten der Abgasregelung
überwacht. Wenn diese Kontrollleuchte
während der Fahrt aufleuchtet, liegt
möglicherweise eine Störung im
Abgasregelsystem vor.
Die Leuchte leuchtet auch auf, wenn der Zündschlüssel in die Stellung ON
gedreht wird und sie erlischt wenigeSekunden nach dem Anlassen des
Motors. Wenn die Leuchte während der
Fahrt aufleuchtet oder nicht aufleuchtet,
wenn der Zündschlüssel in die Stellung
ON gedreht wird, fahren Sie den
nächsten autorisierten HYUNDAI-Händler an und lassen Sie das System
prüfen.
Im Allgemeinen bleibt Ihr Fahrzeug
fahrbereit, lassen Sie das System aber
trotzdem sobald als möglich von einem
autorisierten HYUNDAI-Händler prüfen.
CHECKCHECK
