Hyundai H-1 (Grand Starex) 2011 Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
16
4

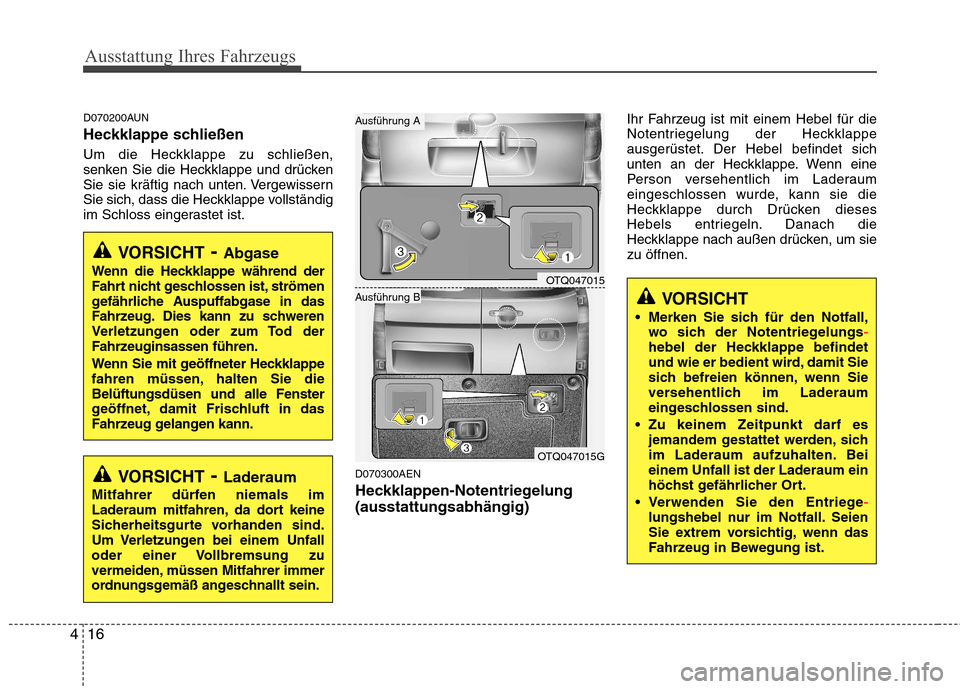

D070200AUN
Heckklappe schließen
Um die Heckklappe zu schließen,
senken Sie die Heckklappe und drücken
Sie sie kräftig nach unten. Vergewissern
Sie sich, dass die Heckklappe vollständig
im Schloss eingerastet ist.
D070300AEN
Heckklappen-Notentriegelung (ausstattungsabhängig)Ihr Fahrzeug ist mit einem Hebel für die
Notentriegelung der Heckklappe
ausgerüstet. Der Hebel befindet sich
unten an der Heckklappe. Wenn eine
Person versehentlich im Laderaum
eingeschlossen wurde, kann sie die
Heckklappe durch Drücken dieses
Hebels entriegeln. Danach die
Heckklappe nach außen drücken, um siezu öffnen.
VORSICHT
Merken Sie sich für den Notfall, wo sich der Notentriegelungs
-hebel der Heckklappe befindet
und wie er bedient wird, damit Sie
sich befreien können, wenn Sie
versehentlich im Laderaum
eingeschlossen sind.
Zu keinem Zeitpunkt darf es jemandem gestattet werden, sich
im Laderaum aufzuhalten. Beieinem Unfall ist der Laderaum ein
höchst gefährlicher Ort.
Verwenden Sie den Entriege
-lungshebel nur im Notfall. Seien
Sie extrem vorsichtig, wenn das
Fahrzeug in Bewegung ist.
VORSICHT - Abgase
Wenn die Heckklappe während der
Fahrt nicht geschlossen ist, strömen
gefährliche Auspuffabgase in das
Fahrzeug. Dies kann zu schweren
Verletzungen oder zum Tod der
Fahrzeuginsassen führen.
Wenn Sie mit geöffneter Heckklappe
fahren müssen, halten Sie dieBelüftungsdüsen und alle Fenster
geöffnet, damit Frischluft in das
Fahrzeug gelangen kann.
VORSICHT - Laderaum
Mitfahrer dürfen niemals im
Laderaum mitfahren, da dort keine
Sicherheitsgurte vorhanden sind.
Um Verletzungen bei einem Unfall
oder einer Vollbremsung zu
vermeiden, müssen Mitfahrer immer
ordnungsgemäß angeschnallt sein.
OTQ047015
OTQ047015G
Ausführung B
Ausführung A

417
Ausstattung Ihres Fahrzeugs

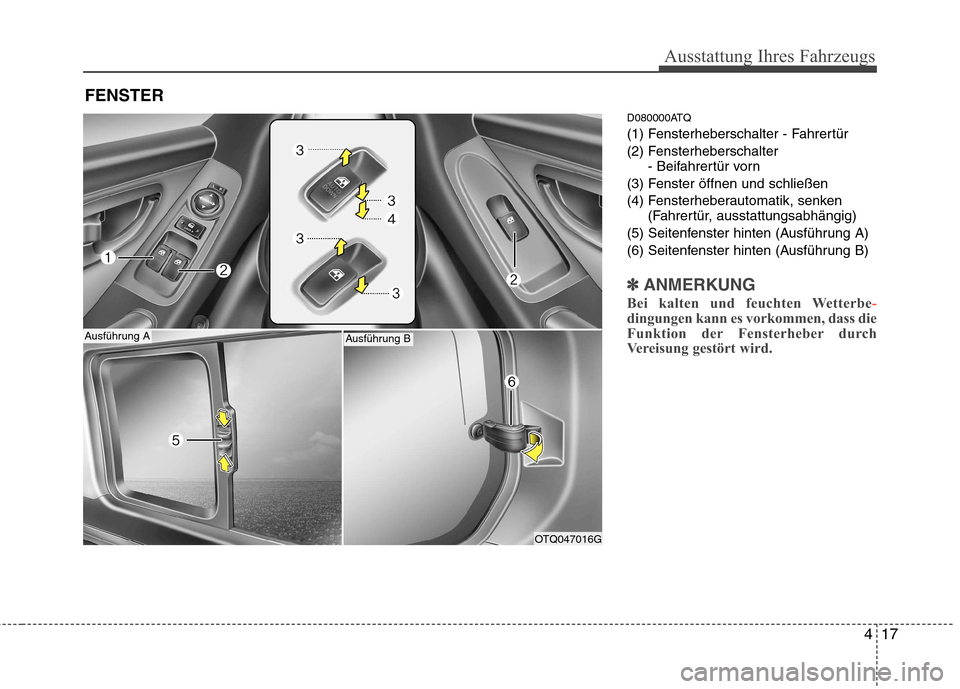

D080000ATQ
(1) Fensterheberschalter - Fahrertür
(2) Fensterheberschalter- Beifahrertür vorn
(3) Fenster öffnen und schließen
(4) Fensterheberautomatik, senken (Fahrertür, ausstattungsabhängig)
(5) Seitenfenster hinten (Ausführung A)
(6) Seitenfenster hinten (Ausführung B)
✽✽ ANMERKUNG
Bei kalten und feuchten Wetterbe
-dingungen kann es vorkommen, dass die
Funktion der Fensterheber durch
Vereisung gestört wird.
FENSTER
OTQ047016G
Ausführung AAusführung B

Ausstattung Ihres Fahrzeugs
18
4

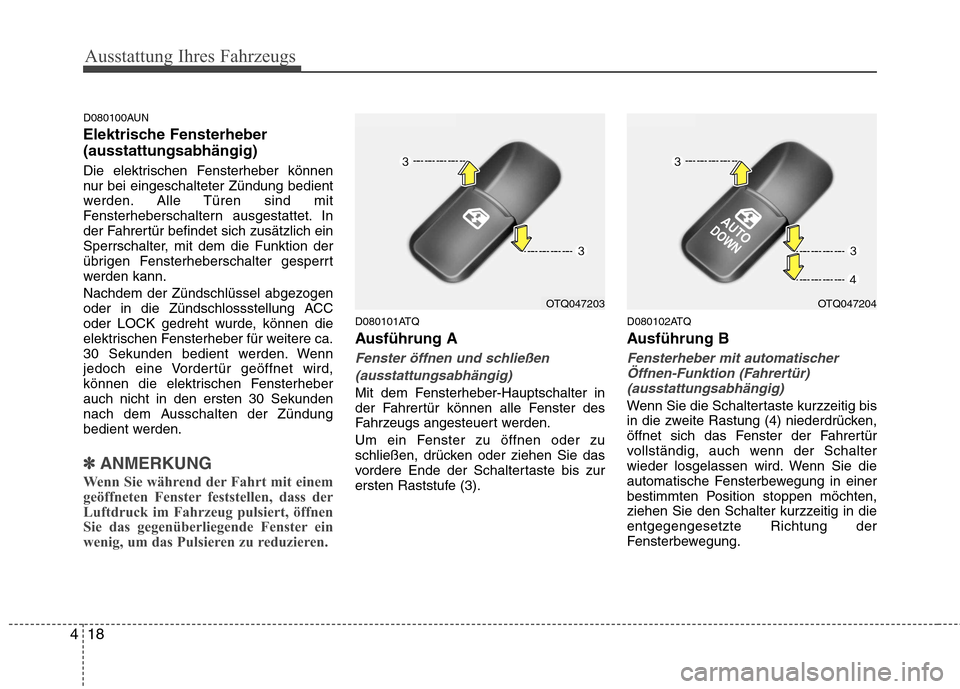

D080100AUN
Elektrische Fensterheber (ausstattungsabhängig)
Die elektrischen Fensterheber können
nur bei eingeschalteter Zündung bedient
werden. Alle Türen sind mit
Fensterheberschaltern ausgestattet. In
der Fahrertür befindet sich zusätzlich ein
Sperrschalter, mit dem die Funktion der
übrigen Fensterheberschalter gesperrt
werden kann.
Nachdem der Zündschlüssel abgezogen
oder in die Zündschlossstellung ACC
oder LOCK gedreht wurde, können die
elektrischen Fensterheber für weitere ca.
30 Sekunden bedient werden. Wenn
jedoch eine Vordertür geöffnet wird,
können die elektrischen Fensterheberauch nicht in den ersten 30 Sekunden
nach dem Ausschalten der Zündung
bedient werden.
✽✽
ANMERKUNG
Wenn Sie während der Fahrt mit einem
geöffneten Fenster feststellen, dass der
Luftdruck im Fahrzeug pulsiert, öffnen
Sie das gegenüberliegende Fenster ein
wenig, um das Pulsieren zu reduzieren.
D080101ATQ
Ausführung A
Fenster öffnen und schließen
(ausstattungsabhängig)
Mit dem Fensterheber-Hauptschalter in
der Fahrertür können alle Fenster des
Fahrzeugs angesteuert werden.
Um ein Fenster zu öffnen oder zu
schließen, drücken oder ziehen Sie das
vordere Ende der Schaltertaste bis zur
ersten Raststufe (3). D080102ATQ
Ausführung B
Fensterheber mit automatischer
Öffnen-Funktion (Fahrertür) (ausstattungsabhängig)
Wenn Sie die Schaltertaste kurzzeitig bis
in die zweite Rastung (4) niederdrücken,
öffnet sich das Fenster der Fahrertür
vollständig, auch wenn der Schalter
wieder losgelassen wird. Wenn Sie die
automatische Fensterbewegung in einer
bestimmten Position stoppen möchten,
ziehen Sie den Schalter kurzzeitig in dieentgegengesetzte Richtung der
Fensterbewegung.
OTQ047203OTQ047204

419
Ausstattung Ihres Fahrzeugs

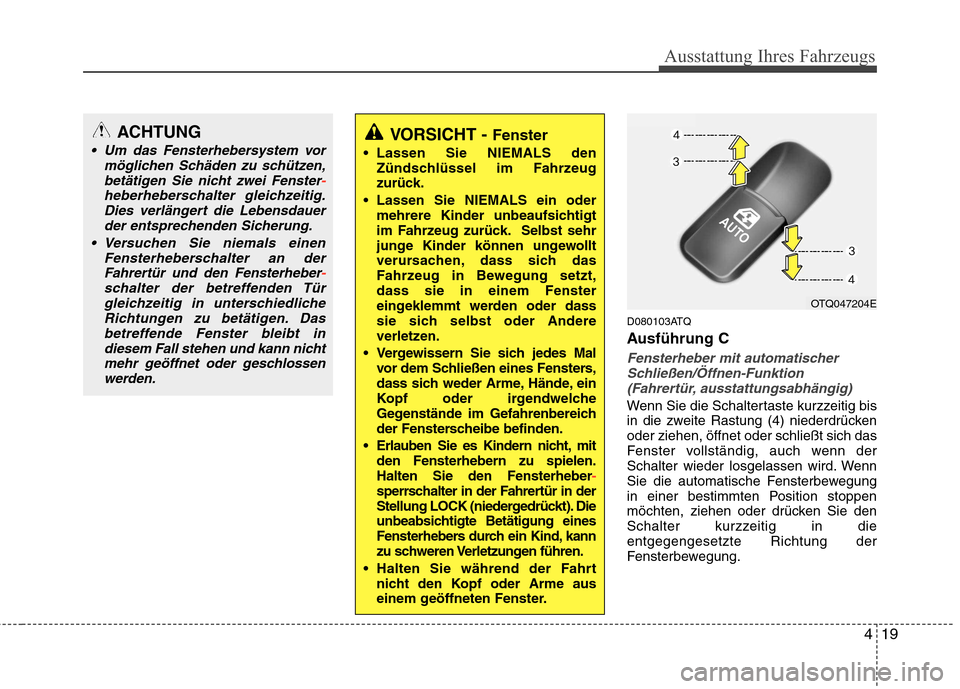

D080103ATQ
Ausführung C
Fensterheber mit automatischerSchließen/Öffnen-Funktion (Fahrertür, ausstattungsabhängig)
Wenn Sie die Schaltertaste kurzzeitig bis
in die zweite Rastung (4) niederdrückenoder ziehen, öffnet oder schließt sich das
Fenster vollständig, auch wenn der
Schalter wieder losgelassen wird. Wenn
Sie die automatische Fensterbewegung
in einer bestimmten Position stoppen
möchten, ziehen oder drücken Sie den
Schalter kurzzeitig in dieentgegengesetzte Richtung der
Fensterbewegung.
ACHTUNG
Um das Fensterhebersystem vor möglichen Schäden zu schützen,
betätigen Sie nicht zwei Fenster
-heberheberschalter gleichzeitig.Dies verlängert die Lebensdauer
der entsprechenden Sicherung.
Versuchen Sie niemals einen Fensterheberschalter an derFahrertür und den Fensterheber
-schalter der betreffenden Türgleichzeitig in unterschiedliche
Richtungen zu betätigen. Dasbetreffende Fenster bleibt indiesem Fall stehen und kann nichtmehr geöffnet oder geschlossen
werden.
VORSICHT - Fenster
Lassen Sie NIEMALS den Zündschlüssel im Fahrzeug
zurück.
Lassen Sie NIEMALS ein oder mehrere Kinder unbeaufsichtigt
im Fahrzeug zurück. Selbst sehr
junge Kinder können ungewollt
verursachen, dass sich das
Fahrzeug in Bewegung setzt,dass sie in einem Fenster
eingeklemmt werden oder dass
sie sich selbst oder Andere
verletzen.
Vergewissern Sie sich jedes Mal vor dem Schließen eines Fensters,
dass sich weder Arme, Hände, ein
Kopf oder irgendwelche
Gegenstände im Gefahrenbereich
der Fensterscheibe befinden.
Erlauben Sie es Kindern nicht, mit den Fensterhebern zu spielen.Halten Sie den Fensterheber
-sperrschalter in der Fahrertür in der
Stellung LOCK (niedergedrückt). Die
unbeabsichtigte Betätigung eines
Fensterhebers durch ein Kind, kann
zu schweren Verletzungen führen.
Halten Sie während der Fahrt nicht den Kopf oder Arme aus
einem geöffneten Fenster.
OTQ047204E

Ausstattung Ihres Fahrzeugs
20
4

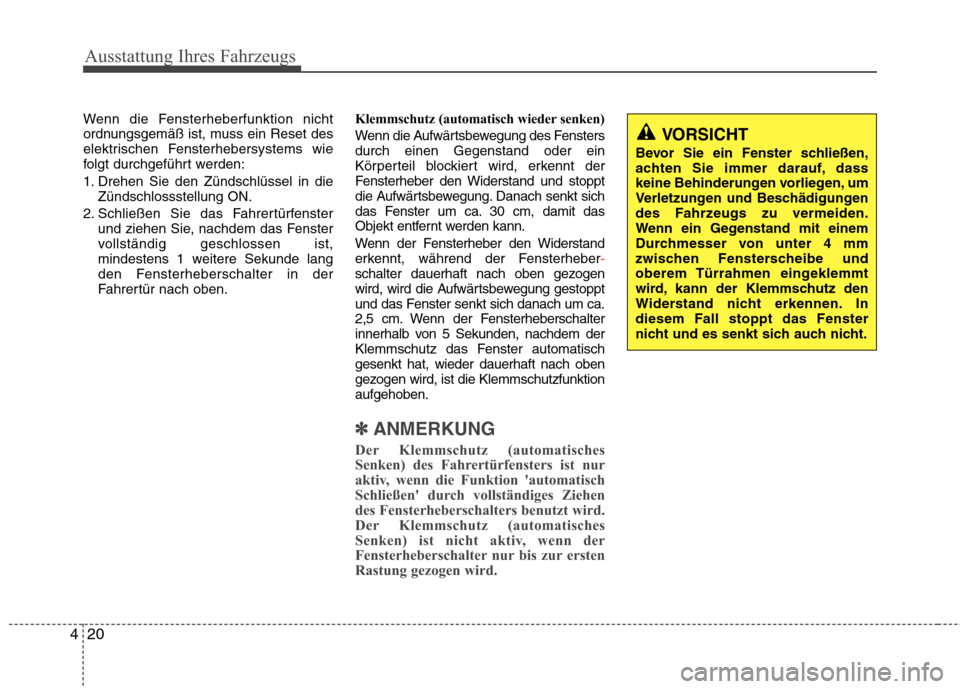

Wenn die Fensterheberfunktion nicht
ordnungsgemäß ist, muss ein Reset des
elektrischen Fensterhebersystems wie
folgt durchgeführt werden:
1. Drehen Sie den Zündschlüssel in die
Zündschlossstellung ON.
2. Schließen Sie das Fahrertürfenster und ziehen Sie, nachdem das Fenster
vollständig geschlossen ist,
mindestens 1 weitere Sekunde lang
den Fensterheberschalter in der
Fahrertür nach oben. Klemmschutz (automatisch wieder senken)
Wenn die Aufwärtsbewegung des Fensters durch einen Gegenstand oder ein
Körperteil blockiert wird, erkennt der
Fensterheber den Widerstand und stoppt
die Aufwärtsbewegung. Danach senkt sich
das Fenster um ca. 30 cm, damit das
Objekt entfernt werden kann.
Wenn der Fensterheber den Widerstand
erkennt, während der Fensterheber
-schalter dauerhaft nach oben gezogen
wird, wird die Aufwärtsbewegung gestoppt
und das Fenster senkt sich danach um ca.
2,5 cm. Wenn der Fensterheberschalter
innerhalb von 5 Sekunden, nachdem der
Klemmschutz das Fenster automatischgesenkt hat, wieder dauerhaft nach oben
gezogen wird, ist die Klemmschutzfunktionaufgehoben.
✽✽
ANMERKUNG
Der Klemmschutz (automatisches
Senken) des Fahrertürfensters ist nur
aktiv, wenn die Funktion 'automatisch
Schließen' durch vollständiges Ziehen
des Fensterheberschalters benutzt wird.
Der Klemmschutz (automatisches
Senken) ist nicht aktiv, wenn der
Fensterheberschalter nur bis zur ersten
Rastung gezogen wird.
VORSICHT
Bevor Sie ein Fenster schließen,
achten Sie immer darauf, dass
keine Behinderungen vorliegen, um
Verletzungen und Beschädigungen
des Fahrzeugs zu vermeiden.
Wenn ein Gegenstand mit einem
Durchmesser von unter 4 mm
zwischen Fensterscheibe und
oberem Türrahmen eingeklemmt
wird, kann der Klemmschutz den
Widerstand nicht erkennen. In
diesem Fall stoppt das Fenster
nicht und es senkt sich auch nicht.

421
Ausstattung Ihres Fahrzeugs

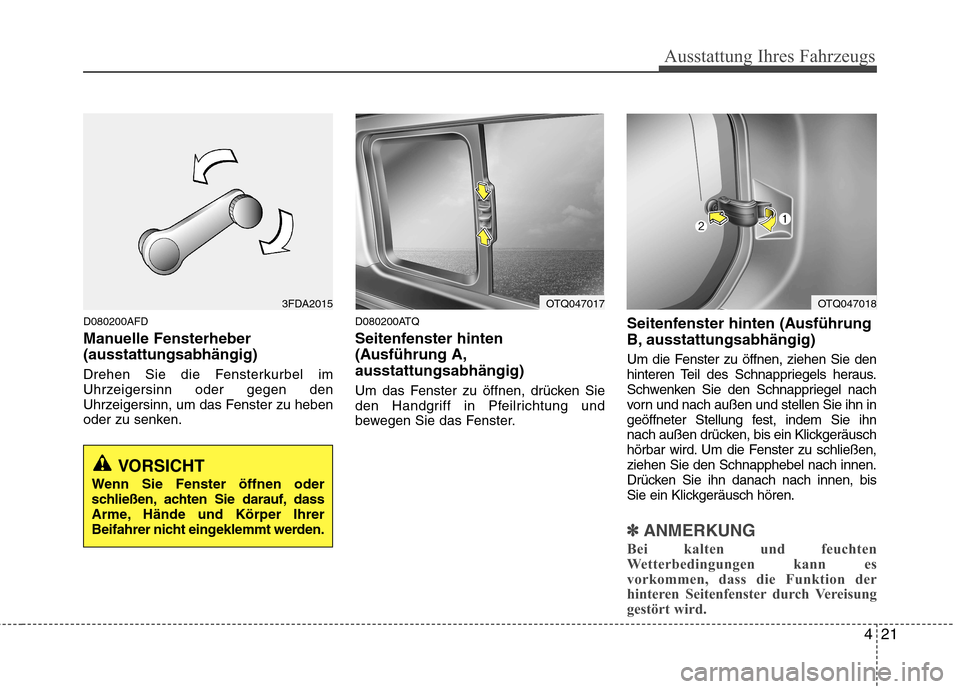

D080200AFD
Manuelle Fensterheber (ausstattungsabhängig)
Drehen Sie die Fensterkurbel im
Uhrzeigersinn oder gegen den
Uhrzeigersinn, um das Fenster zu heben
oder zu senken.D080200ATQ
Seitenfenster hinten
(Ausführung A,ausstattungsabhängig)
Um das Fenster zu öffnen, drücken Sie
den Handgriff in Pfeilrichtung und
bewegen Sie das Fenster.
Seitenfenster hinten (Ausführung
B, ausstattungsabhängig)
Um die Fenster zu öffnen, ziehen Sie den
hinteren Teil des Schnappriegels heraus.
Schwenken Sie den Schnappriegel nach
vorn und nach außen und stellen Sie ihn in
geöffneter Stellung fest, indem Sie ihn
nach außen drücken, bis ein Klickgeräusch
hörbar wird. Um die Fenster zu schließen,ziehen Sie den Schnapphebel nach innen.
Drücken Sie ihn danach nach innen, bis
Sie ein Klickgeräusch hören.
✽✽
ANMERKUNG
Bei kalten und feuchten
Wetterbedingungen kann es
vorkommen, dass die Funktion der
hinteren Seitenfenster durch Vereisung
gestört wird.
3FDA2015
VORSICHT
Wenn Sie Fenster öffnen oder
schließen, achten Sie darauf, dass
Arme, Hände und Körper Ihrer
Beifahrer nicht eingeklemmt werden.
OTQ047017OTQ047018

Ausstattung Ihres Fahrzeugs
22
4

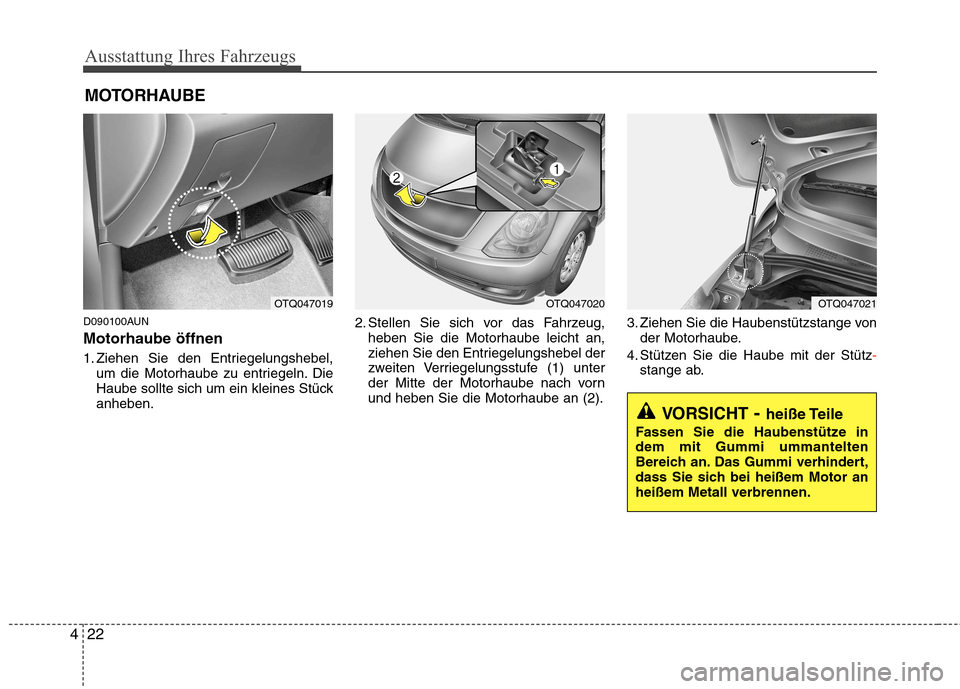

D090100AUN Motorhaube öffnen
1. Ziehen Sie den Entriegelungshebel,
um die Motorhaube zu entriegeln. Die
Haube sollte sich um ein kleines Stückanheben. 2. Stellen Sie sich vor das Fahrzeug,
heben Sie die Motorhaube leicht an,
ziehen Sie den Entriegelungshebel der
zweiten Verriegelungsstufe (1) unter
der Mitte der Motorhaube nach vornund heben Sie die Motorhaube an (2). 3. Ziehen Sie die Haubenstützstange von
der Motorhaube.
4. Stützen Sie die Haube mit der Stütz
-stange ab.
MOTORHAUBE
OTQ047019OTQ047020OTQ047021
VORSICHT
- heiße Teile
Fassen Sie die Haubenstütze in dem mit Gummi ummantelten
Bereich an. Das Gummi verhindert,
dass Sie sich bei heißem Motor anheißem Metall verbrennen.

423
Ausstattung Ihres Fahrzeugs

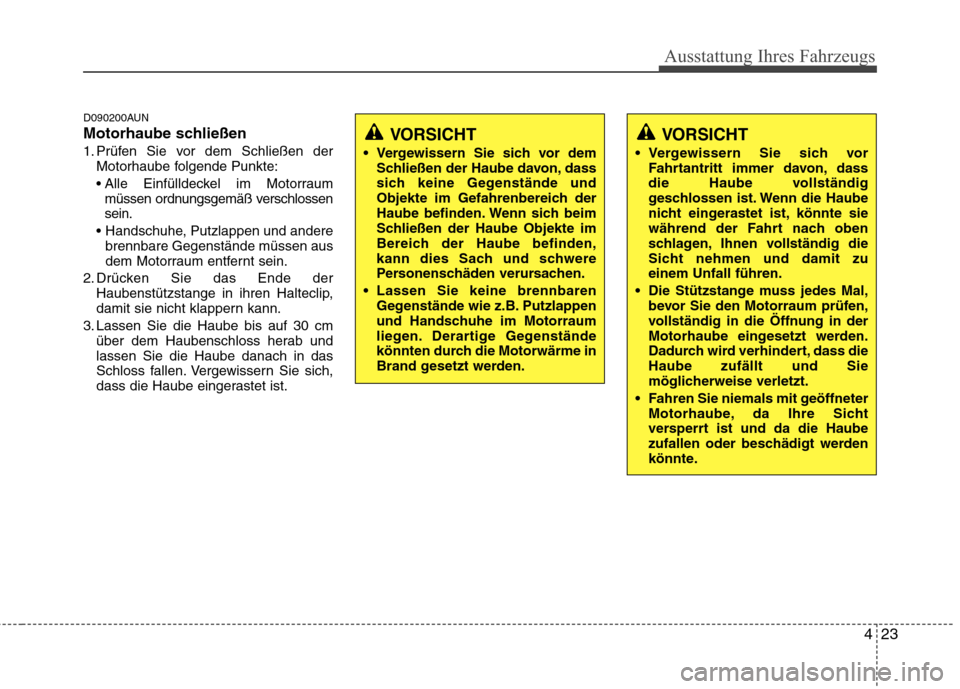

D090200AUN
Motorhaube schließen
1. Prüfen Sie vor dem Schließen derMotorhaube folgende Punkte:
müssen ordnungsgemäß verschlossen sein.
brennbare Gegenstände müssen aus
dem Motorraum entfernt sein.
2. Drücken Sie das Ende der Haubenstützstange in ihren Halteclip,
damit sie nicht klappern kann.
3. Lassen Sie die Haube bis auf 30 cm über dem Haubenschloss herab undlassen Sie die Haube danach in das
Schloss fallen. Vergewissern Sie sich,
dass die Haube eingerastet ist.
VORSICHT
Vergewissern Sie sich vor dem Schließen der Haube davon, dass
sich keine Gegenstände und
Objekte im Gefahrenbereich der
Haube befinden. Wenn sich beim
Schließen der Haube Objekte im
Bereich der Haube befinden,
kann dies Sach und schwere
Personenschäden verursachen.
Lassen Sie keine brennbaren Gegenstände wie z.B. Putzlappen
und Handschuhe im Motorraum
liegen. Derartige Gegenstände
könnten durch die Motorwärme in
Brand gesetzt werden.VORSICHT
Vergewissern Sie sich vor Fahrtantritt immer davon, dass
die Haube vollständig
geschlossen ist. Wenn die Haube
nicht eingerastet ist, könnte sie
während der Fahrt nach oben
schlagen, Ihnen vollständig die
Sicht nehmen und damit zueinem Unfall führen.
Die Stützstange muss jedes Mal, bevor Sie den Motorraum prüfen,
vollständig in die Öffnung in der
Motorhaube eingesetzt werden.
Dadurch wird verhindert, dass dieHaube zufällt und Sie
möglicherweise verletzt.
Fahren Sie niemals mit geöffneter Motorhaube, da Ihre Sicht
versperrt ist und da die Haube
zufallen oder beschädigt werden
könnte.

Ausstattung Ihres Fahrzeugs
24
4
D100100AUN

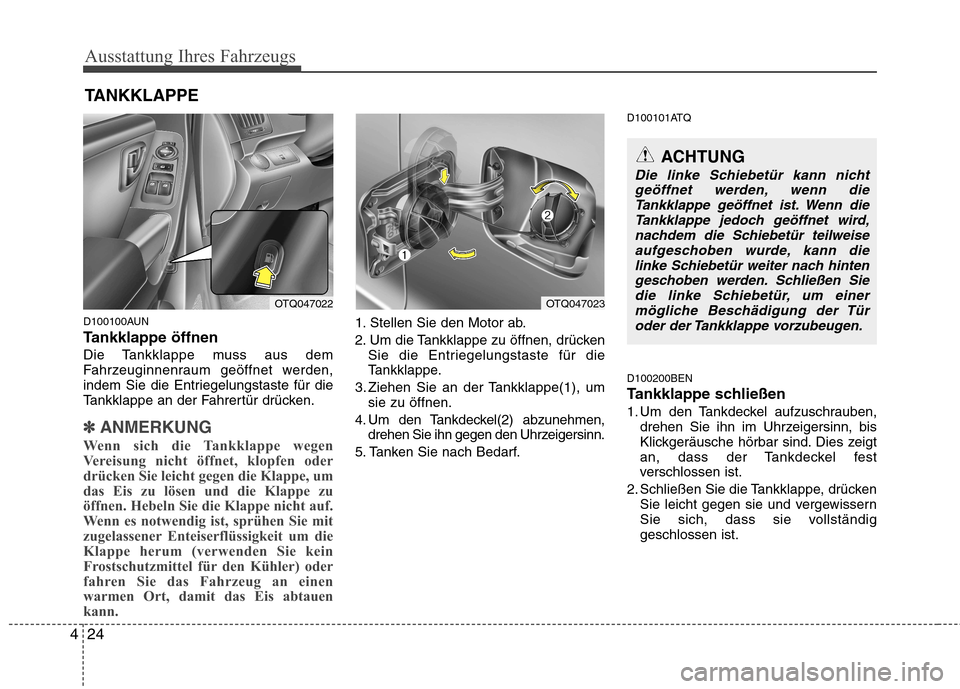

Tankklappe öffnen
Die Tankklappe muss aus dem
Fahrzeuginnenraum geöffnet werden,
indem Sie die Entriegelungstaste für die
Tankklappe an der Fahrertür drücken.
✽✽
ANMERKUNG
Wenn sich die Tankklappe wegen
Vereisung nicht öffnet, klopfen oder
drücken Sie leicht gegen die Klappe, um
das Eis zu lösen und die Klappe zu
öffnen. Hebeln Sie die Klappe nicht auf.
Wenn es notwendig ist, sprühen Sie mit
zugelassener Enteiserflüssigkeit um die
Klappe herum (verwenden Sie kein
Frostschutzmittel für den Kühler) oder
fahren Sie das Fahrzeug an einen
warmen Ort, damit das Eis abtauen
kann.
1. Stellen Sie den Motor ab.
2. Um die Tankklappe zu öffnen, drücken Sie die Entriegelungstaste für die
Tankklappe.
3. Ziehen Sie an der Tankklappe(1), um sie zu öffnen.
4. Um den Tankdeckel(2) abzunehmen, drehen Sie ihn gegen den Uhrzeigersinn.
5. Tanken Sie nach Bedarf. D100101ATQ D100200BEN
Tankklappe schließen
1. Um den Tankdeckel aufzuschrauben,
drehen Sie ihn im Uhrzeigersinn, bis
Klickgeräusche hörbar sind. Dies zeigt
an, dass der Tankdeckel fest
verschlossen ist.
2. Schließen Sie die Tankklappe, drücken Sie leicht gegen sie und vergewissern
Sie sich, dass sie vollständiggeschlossen ist.
TANKKLAPPE
OTQ047022OTQ047023
ACHTUNG
Die linke Schiebetür kann nicht
geöffnet werden, wenn dieTankklappe geöffnet ist. Wenn dieTankklappe jedoch geöffnet wird,
nachdem die Schiebetür teilweiseaufgeschoben wurde, kann die linke Schiebetür weiter nach hintengeschoben werden. Schließen Sie
die linke Schiebetür, um einermögliche Beschädigung der Türoder der Tankklappe vorzubeugen.

425
Ausstattung Ihres Fahrzeugs
D100300AEN

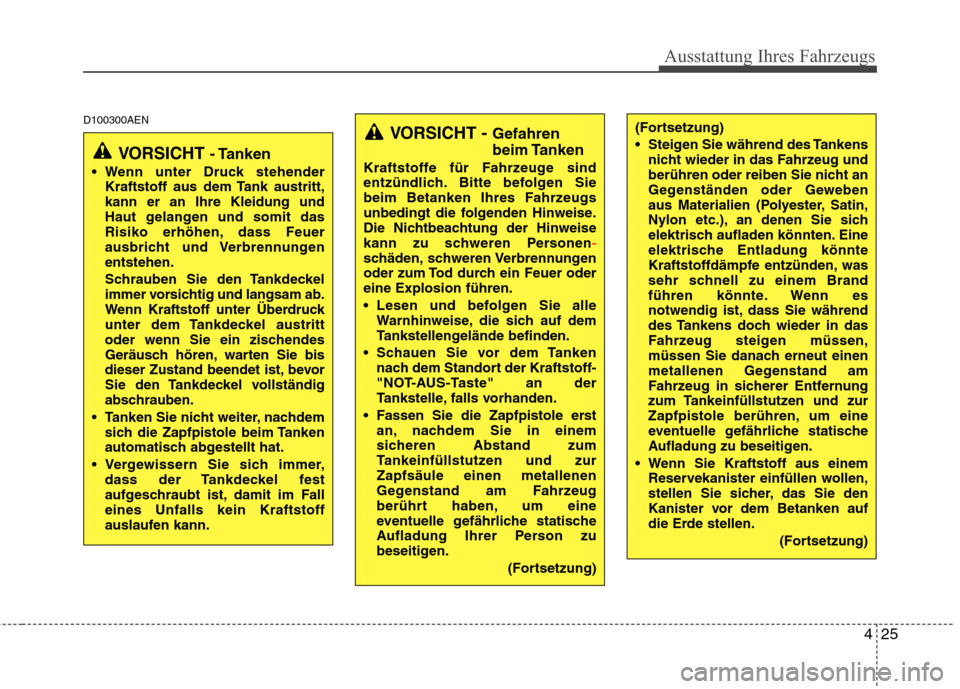

VORSICHT - Tanken
Wenn unter Druck stehender Kraftstoff aus dem Tank austritt, kann er an Ihre Kleidung und
Haut gelangen und somit das
Risiko erhöhen, dass Feuer
ausbricht und Verbrennungenentstehen.
Schrauben Sie den Tankdeckel
immer vorsichtig und langsam ab.
Wenn Kraftstoff unter Ãœberdruck
unter dem Tankdeckel austritt
oder wenn Sie ein zischendes
Geräusch hören, warten Sie bis
dieser Zustand beendet ist, bevor
Sie den Tankdeckel vollständig
abschrauben.
Tanken Sie nicht weiter, nachdem sich die Zapfpistole beim Tanken
automatisch abgestellt hat.
Vergewissern Sie sich immer, dass der Tankdeckel fest
aufgeschraubt ist, damit im Falleines Unfalls kein Kraftstoff
auslaufen kann.
VORSICHT - Gefahren
beim Tanken
Kraftstoffe für Fahrzeuge sind
entzündlich. Bitte befolgen Sie
beim Betanken Ihres Fahrzeugs
unbedingt die folgenden Hinweise.
Die Nichtbeachtung der Hinweise
kann zu schweren Personen
-schäden, schweren Verbrennungen
oder zum Tod durch ein Feuer odereine Explosion führen.
Lesen und befolgen Sie alle Warnhinweise, die sich auf dem
Tankstellengelände befinden.
Schauen Sie vor dem Tanken nach dem Standort der Kraftstoff-
"NOT-AUS-Taste" an der
Tankstelle, falls vorhanden.
Fassen Sie die Zapfpistole erst an, nachdem Sie in einem
sicheren Abstand zum
Tankeinfüllstutzen und zurZapfsäule einen metallenen
Gegenstand am Fahrzeug
berührt haben, um eine
eventuelle gefährliche statische
Aufladung Ihrer Person zu
beseitigen.
(Fortsetzung)
(Fortsetzung)
Steigen Sie während des Tankensnicht wieder in das Fahrzeug und
berühren oder reiben Sie nicht an
Gegenständen oder Geweben
aus Materialien (Polyester, Satin,
Nylon etc.), an denen Sie sich
elektrisch aufladen könnten. Eine
elektrische Entladung könnte
Kraftstoffdämpfe entzünden, was
sehr schnell zu einem Brand
führen könnte. Wenn es
notwendig ist, dass Sie während
des Tankens doch wieder in das
Fahrzeug steigen müssen,
müssen Sie danach erneut einen
metallenen Gegenstand am
Fahrzeug in sicherer Entfernung
zum Tankeinfüllstutzen und zur
Zapfpistole berühren, um eine
eventuelle gefährliche statische
Aufladung zu beseitigen.
Wenn Sie Kraftstoff aus einem Reservekanister einfüllen wollen,
stellen Sie sicher, das Sie den
Kanister vor dem Betanken auf
die Erde stellen.
(Fortsetzung)
