Hyundai H-1 (Grand Starex) 2011 Manual del propietario (in Spanish)

Introducción
4
1

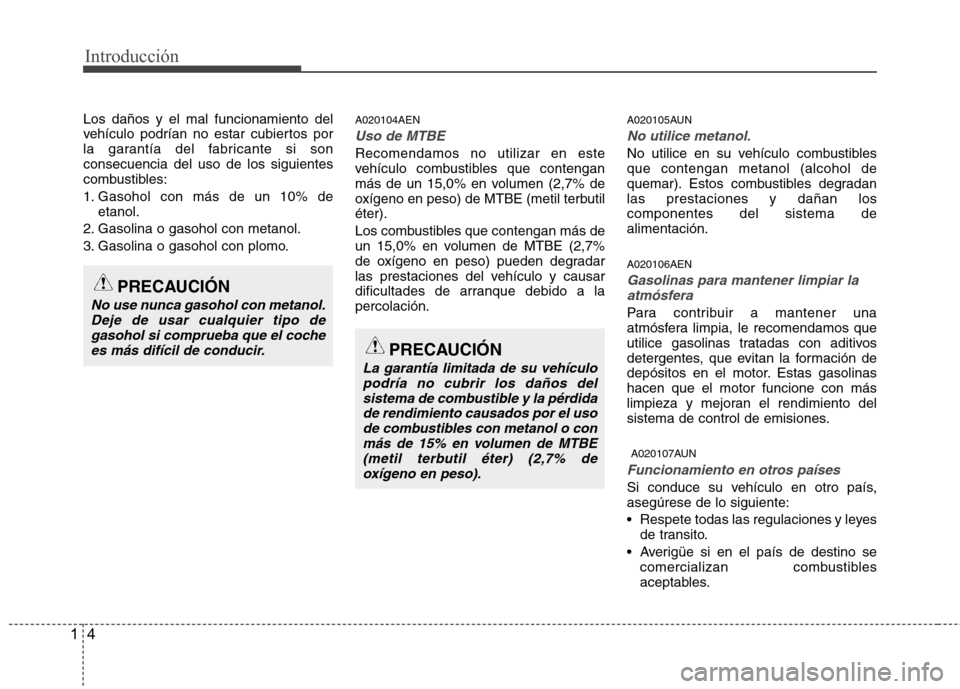

Los daños y el mal funcionamiento del
vehículo podrían no estar cubiertos por
la garantía del fabricante si sonconsecuencia del uso de los siguientes
combustibles:
1. Gasohol con más de un 10% de
etanol.
2. Gasolina o gasohol con metanol.
3. Gasolina o gasohol con plomo. A020104AEN
Uso de MTBE
Recomendamos no utilizar en este
vehículo combustibles que contengan
más de un 15,0% en volumen (2,7% de
oxígeno en peso) de MTBE (metil terbutiléter).
Los combustibles que contengan más de
un 15,0% en volumen de MTBE (2,7%
de oxígeno en peso) pueden degradar
las prestaciones del vehículo y causar
dificultades de arranque debido a lapercolación.A020105AUN
No utilice metanol.
No utilice en su vehículo combustibles que contengan metanol (alcohol de
quemar). Estos combustibles degradanlas prestaciones y dañan loscomponentes del sistema dealimentación. A020106AEN
Gasolinas para mantener limpiar la
atmósfera
Para contribuir a mantener una
atmósfera limpia, le recomendamos que
utilice gasolinas tratadas con aditivos
detergentes, que evitan la formación de
depósitos en el motor. Estas gasolinashacen que el motor funcione con más
limpieza y mejoran el rendimiento del
sistema de control de emisiones.
A020107AUN
Funcionamiento en otros países
Si conduce su vehículo en otro país, asegúrese de lo siguiente:
Respete todas las regulaciones y leyes de transito.
Averigüe si en el país de destino se comercializan combustibles
aceptables.
PRECAUCIÓN
La garantía limitada de su vehículo
podría no cubrir los daños del
sistema de combustible y la pérdidade rendimiento causados por el usode combustibles con metanol o con más de 15% en volumen de MTBE
(metil terbutil éter) (2,7% de oxígeno en peso).
PRECAUCIÓN
No use nunca gasohol con metanol.Deje de usar cualquier tipo de
gasohol si comprueba que el cochees más difícil de conducir.

15
Introducción

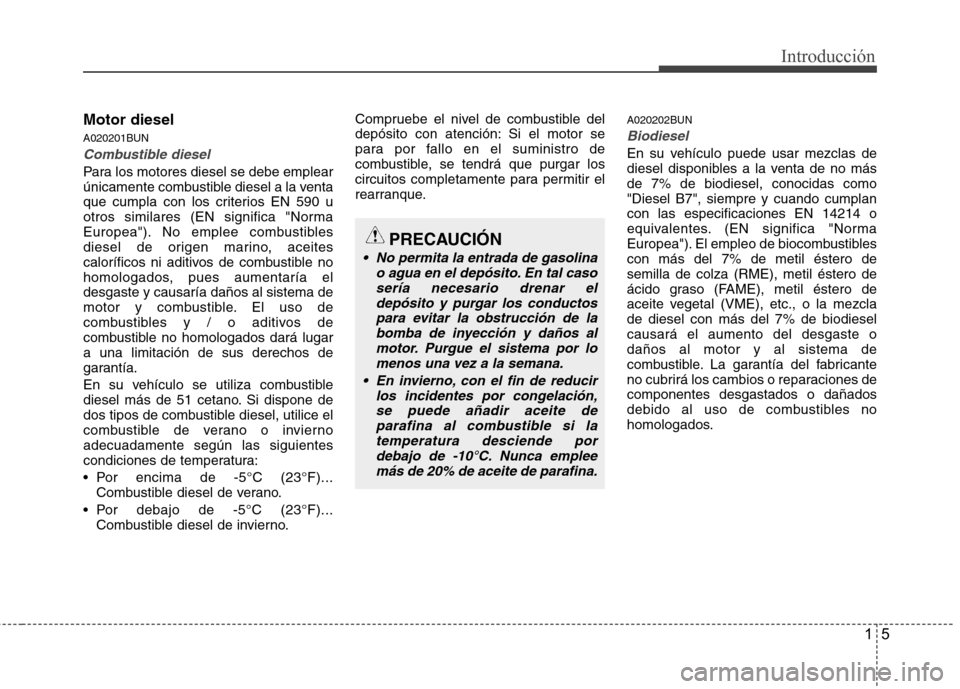

Motor diesel
A020201BUN
Combustible diesel
Para los motores diesel se debe emplear
únicamente combustible diesel a la venta
que cumpla con los criterios EN 590 u
otros similares (EN significa "Norma
Europea"). No emplee combustibles
diesel de origen marino, aceites
caloríficos ni aditivos de combustible no
homologados, pues aumentaría eldesgaste y causaría daños al sistema de
motor y combustible. El uso de
combustibles y / o aditivos de
combustible no homologados dará lugara una limitación de sus derechos de
garantía.
En su vehículo se utiliza combustible
diesel más de 51 cetano. Si dispone de
dos tipos de combustible diesel, utilice el
combustible de verano o inviernoadecuadamente según las siguientes
condiciones de temperatura:
Por encima de -5°C (23°F)...Combustible diesel de verano.
Por debajo de -5°C (23°F)... Combustible diesel de invierno. Compruebe el nivel de combustible del
depósito con atención: Si el motor se
para por fallo en el suministro de
combustible, se tendrá que purgar los
circuitos completamente para permitir el
rearranque.
A020202BUN
Biodiesel
En su vehículo puede usar mezclas de
diesel disponibles a la venta de no másde 7% de biodiesel, conocidas como"Diesel B7", siempre y cuando cumplancon las especificaciones EN 14214 o
equivalentes. (EN significa "Norma
Europea"). El empleo de biocombustiblescon más del 7% de metil éstero desemilla de colza (RME), metil éstero de
ácido graso (FAME), metil éstero de
aceite vegetal (VME), etc., o la mezclade diesel con más del 7% de biodieselcausará el aumento del desgaste odaños al motor y al sistema de
combustible. La garantía del fabricante
no cubrirá los cambios o reparaciones decomponentes desgastados o dañados
debido al uso de combustibles no
homologados.
PRECAUCIÓN
No permita la entrada de gasolina
o agua en el depósito. En tal casosería necesario drenar el
depósito y purgar los conductospara evitar la obstrucción de labomba de inyección y daños almotor. Purgue el sistema por lo
menos una vez a la semana.
En invierno, con el fin de reducir los incidentes por congelación,se puede añadir aceite deparafina al combustible si la
temperatura desciende pordebajo de -10°C. Nunca emplee más de 20% de aceite de parafina.

Introducción
6
1
A090000AEN

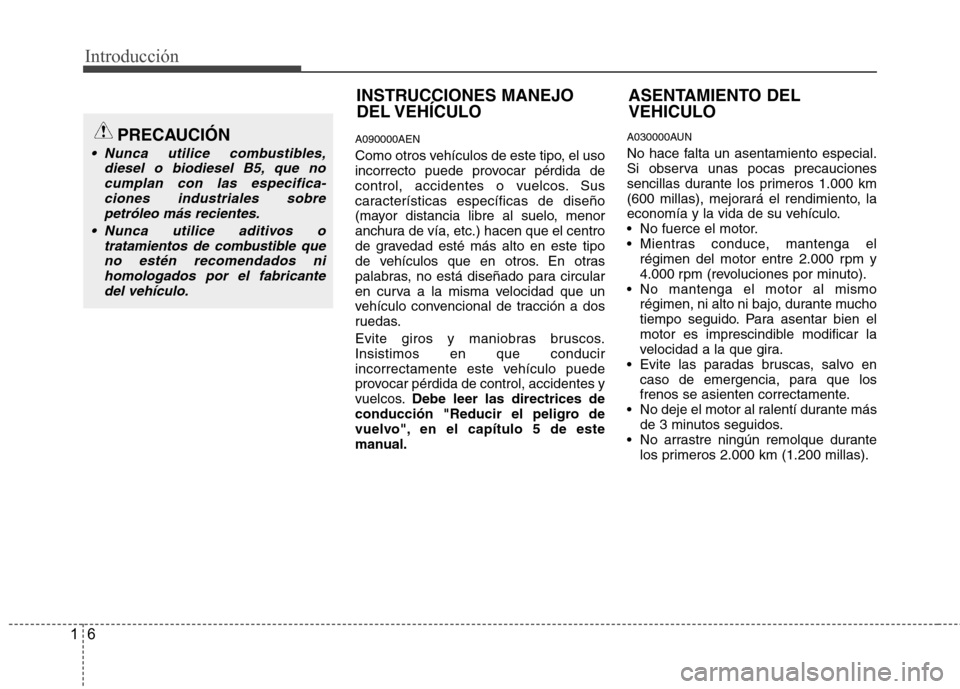

Como otros vehículos de este tipo, el uso
incorrecto puede provocar pérdida de
control, accidentes o vuelcos. Sus
características específicas de diseño
(mayor distancia libre al suelo, menor
anchura de vía, etc.) hacen que el centro
de gravedad esté más alto en este tipo
de vehículos que en otros. En otras
palabras, no está diseñado para circular
en curva a la misma velocidad que un
vehículo convencional de tracción a dos
ruedas.
Evite giros y maniobras bruscos. Insistimos en que conducir
incorrectamente este vehículo puede
provocar pérdida de control, accidentes y
vuelcos. Debe leer las directrices de
conducción "Reducir el peligro de
vuelvo", en el capítulo 5 de este
manual. A030000AUN
No hace falta un asentamiento especial.
Si observa unas pocas precauciones
sencillas durante los primeros 1.000 km
(600 millas), mejorará el rendimiento, la
economía y la vida de su vehículo.
No fuerce el motor.
Mientras conduce, mantenga el
régimen del motor entre 2.000 rpm y
4.000 rpm (revoluciones por minuto).
No mantenga el motor al mismo régimen, ni alto ni bajo, durante mucho
tiempo seguido. Para asentar bien el
motor es imprescindible modificar la
velocidad a la que gira.
Evite las paradas bruscas, salvo en caso de emergencia, para que los
frenos se asienten correctamente.
No deje el motor al ralentí durante más de 3 minutos seguidos.
No arrastre ningún remolque durante
los primeros 2.000 km (1.200 millas).
ASENTAMIENTO DEL VEHICULO
INSTRUCCIONES MANEJODEL VEHÍCULOPRECAUCIÓN
Nunca utilice combustibles,
diesel o biodiesel B5, que nocumplan con las especifica-ciones industriales sobrepetróleo más recientes.
Nunca utilice aditivos o tratamientos de combustible queno estén recomendados nihomologados por el fabricante
del vehículo.

17
Introducción

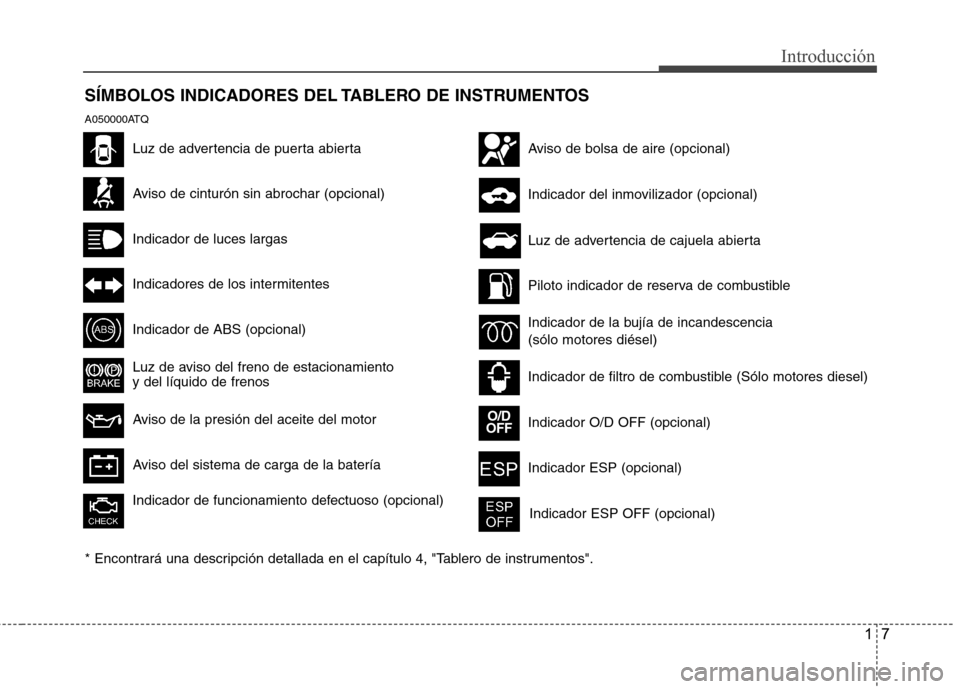

SÍMBOLOS INDICADORES DEL TABLERO DE INSTRUMENTOS
Aviso de cinturón sin abrochar (opcional)
Indicador de luces largas
Indicadores de los intermitentes
Indicador de ABS (opcional)
Luz de aviso del freno de estacionamiento y del líquido de frenos
Aviso de la presión del aceite del motor
Indicador de funcionamiento defectuoso (opcional)
Aviso de bolsa de aire (opcional)
Indicador del inmovilizador (opcional)
Piloto indicador de reserva de combustible
Indicador de la bujía de incandescencia (sólo motores diésel)
Indicador de filtro de combustible (Sólo motores diesel)
* Encontrará una descripción detallada en el capítulo 4, "Tablero de instrumentos".
Aviso del sistema de carga de la batería
A050000ATQ
Luz de advertencia de puerta abierta
Luz de advertencia de cajuela abierta
Indicador O/D OFF (opcional)O/D
OFF
Indicador ESP (opcional)
Indicador ESP OFF (opcional)

2
Disposición del interior / 2-2
Vista del panel de instrumentos / 2-3
Compartimento del motor / 2-4
Su vehículo de un vistazo

Su vehículo de un vistazo
2
2
DISPOSICIÓN DEL INTERIOR
B010000ATQ OTQ027001G
1. Mando de bloqueo/
desbloqueo de la puerta* ..................4-10
2. Mando del retrovisor exterior*................4-30
3. Mando del cierre centralizado de las puertas*.........................................4-11
4. Mandos de los elevadores de cristal* .................................................4-16
5. Difusores de aire ................................4-61
6. Interruptor luz antiniebla delantera*....4-51
7. Interruptor luz antiniebla trasera* ......4-51
8. Dispositivo de nivelación de los faros*4-52
9. Palanca de control de iluminación del panel de instrumentos* .......................4-33
10. Mando del volante de la dirección de tipo inclinable*..............................4-27
11. Volante ..............................................4-26
12. Caja de fusibles .................................7-47
13. Palanca de apertura del cofre ..........4-21
14. Pedal del freno..................................5-18
15. Pedal del acelerador ...........................5-6
16. Asiento ................................................3-2
17. Apertura a distancia de la tapa de llenado del tanque ............................4-23
* : opcional

23
Su vehículo de un vistazo

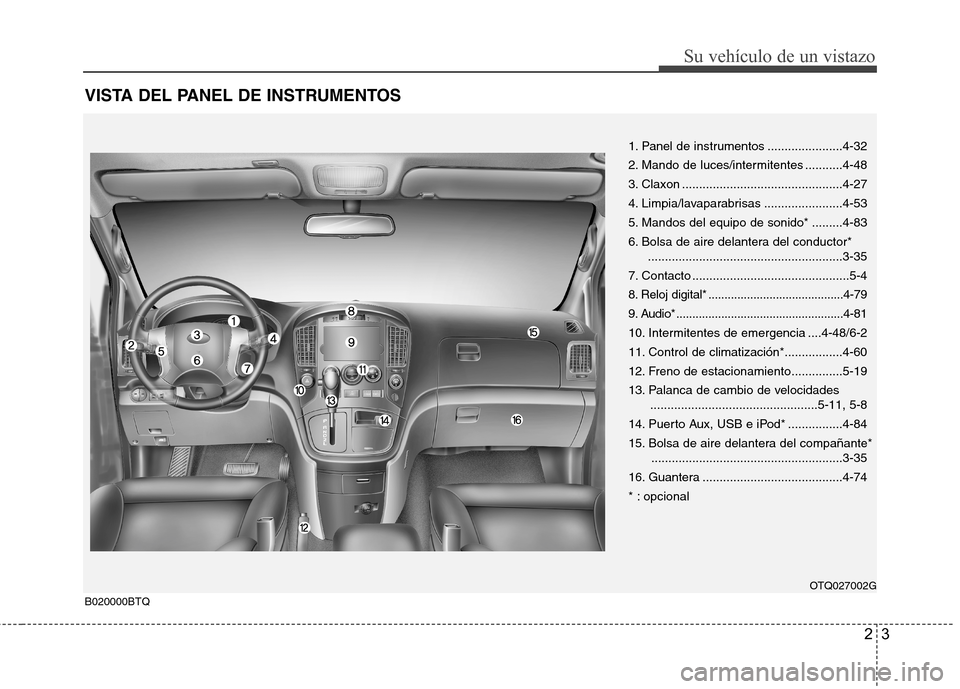

VISTA DEL PANEL DE INSTRUMENTOS
B020000BTQ1. Panel de instrumentos ......................4-32
2. Mando de luces/intermitentes ...........4-48
3. Claxon ...............................................4-27
4. Limpia/lavaparabrisas .......................4-53
5. Mandos del equipo de sonido* .........4-83
6. Bolsa de aire delantera del conductor*
.........................................................3-35
7. Contacto ..............................................5-4
8. Reloj digital* ..........................................4-79
9. Audio*....................................................4-81
10. Intermitentes de emergencia ....4-48/6-2
11. Control de climatización*.................4-60
12. Freno de estacionamiento...............5-19
13. Palanca de cambio de velocidades .................................................5-11, 5-8
14. Puerto Aux, USB e iPod* ................4-84
15. Bolsa de aire delantera del compañante* ........................................................3-35
16. Guantera .........................................4-74
* : opcional
OTQ027002G

Su vehículo de un vistazo
4
2
COMPARTIMIENTO DEL MOTOR
1. Depósito de líquido de la
dirección hidráulica .............................7-22
2. Varilla de nivel de aceite de la transmisión automática* .........................................7-23
3. Tapa de la boca de llenado de aceite del motor .............................7-17
4. Depósito de líquido de freno ..............7-21
5. Caja de fusibles ..................................7-47
6. Terminal negativo de la batería ..........7-32
7. Terminal positivo de la batería ............7-32
8. Depósito de refrigerante del motor .....7-18
9. Varilla de nivel del aceite del motor ....7-17
10. Tapón del radiador ............................7-20
11. Depósito de líquido del lavaparabrisas...................................7-25
12. Filtro de aire......................................7-27
* : opcional
OTQ077001
B030000ATQ
* El compartimento del motor actual en el vehículo puede ser diferente al de la ilustración.

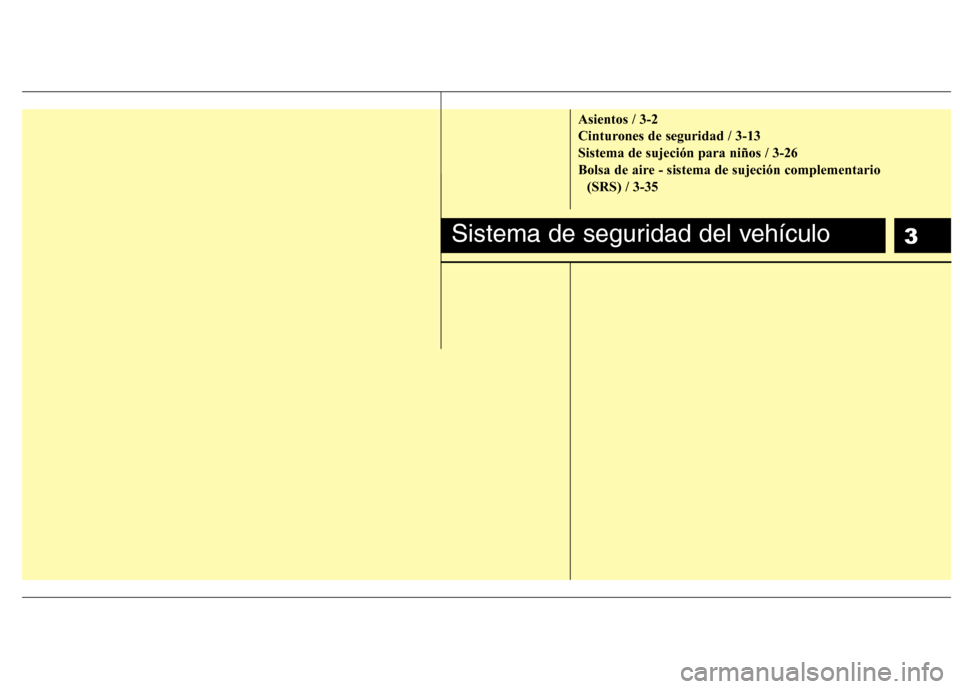

3
Asientos / 3-2
Cinturones de seguridad / 3-13Sistema de sujeción para niños / 3-26
Bolsa de aire - sistema de sujeción complementario (SRS) / 3-35
Sistema de seguridad del vehículo

Sistema de seguridad del vehículo
2
3

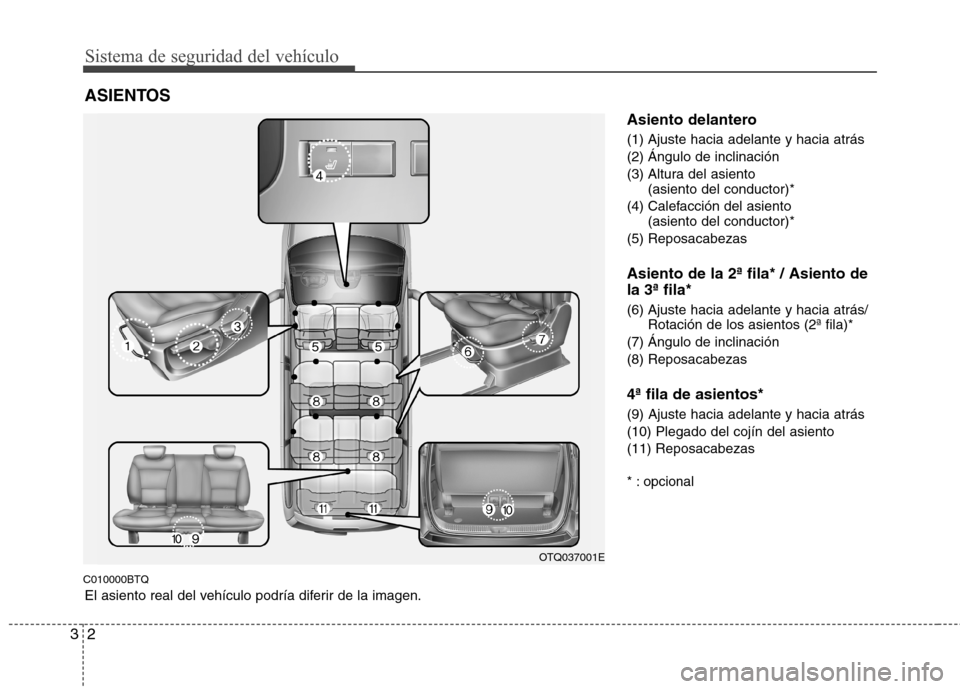

C010000BTQ Asiento delantero
(1) Ajuste hacia adelante y hacia atrás
(2) Ángulo de inclinación
(3) Altura del asiento
(asiento del conductor)*
(4) Calefacción del asiento (asiento del conductor)*
(5) Reposacabezas Asiento de la 2ª fila* / Asiento de la 3ª fila*
(6) Ajuste hacia adelante y hacia atrás/ Rotación de los asientos (2ª fila)*
(7) Ángulo de inclinación (8) Reposacabezas 4ª fila de asientos* (9) Ajuste hacia adelante y hacia atrás (10) Plegado del cojín del asiento(11) Reposacabezas
* : opcional
ASIENTOS
OTQ037001E
El asiento real del vehículo podría diferir de la imagen.
