Conduire votre véhicule
52 5
E140600BTQ
Si vous décidez de tracter une
remorque
Si vous décidez de tracter une remorque,
voici les points importants :
• Envisagez l’utilisation d’un dispositif
anti-roulis Vous pouvez vous le procurer
auprès d’un revendeur de crochets.
• Ne tractez pas de remorque avec votre
véhicule durant ses 2000 premiers
kilomètres (1200 miles) afin de
permettre un rodage correct du moteur.
Si vous ignorez cette consigne, cela
peut entraîner un endommagement
grave du moteur ou de la boîte-pont.
• Si vous souhaitez atteler une remorque,
nous vous conseillons de consulter un
concessionnaire HYUNDAI agréé afin
d'obtenir des informations relatives aux
équipements supplémentaires tels
qu'un kit de remorquage, etc.
• Conduisez toujours votre véhicule à une
allure modérée (vitesse inférieure à 100
km/h / 60 miles/h).
• Dans une longue montée, ne dépassez
pas 70 km/h (45 miles/h) ou la limitation
de vitesse affichée pour les véhicules à
remorque, la valeur la plus faible étant
retenue.
• Les considérations importantes ont trait
au poids.Moteur
Contenu
Poids maxi Sans système 750 700 750
de la de freinage (1653) (1543) (1653)
remorque Avec système 2300 1500 1500
kg (Ibs.) de freinage (5070) (3306) (3306)
Charge statique verticale
maximale autorisée sur 100 100 100
l’accouplement (220) (220) (220)
kg (Ibs.)
Distance recommandée
entre le centre de la roue
1170 1170 1170
arrière et le point
(46) (46) (46)
d’accouplement
mm (Inch)
A2.5 / A2 2.5
Moteur DieselMoteur Essence
Boîte-
pont manuelleBoîte-
pont manuelleBoîte-
pont automatique

553
Conduire votre véhicule

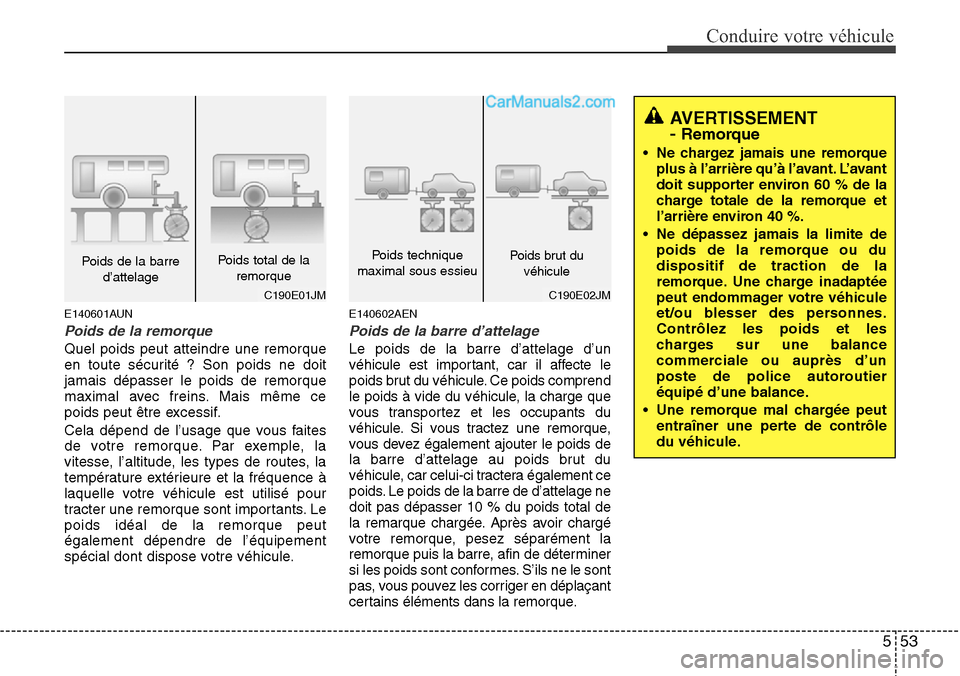

E140601AUN
Poids de la remorque
Quel poids peut atteindre une remorque
en toute sécurité ? Son poids ne doit
jamais dépasser le poids de remorque
maximal avec freins. Mais même ce
poids peut être excessif.
Cela dépend de l’usage que vous faites
de votre remorque. Par exemple, la
vitesse, l’altitude, les types de routes, la
température extérieure et la fréquence à
laquelle votre véhicule est utilisé pour
tracter une remorque sont importants. Le
poids idéal de la remorque peut
également dépendre de l’équipement
spécial dont dispose votre véhicule.
E140602AEN
Poids de la barre d’attelage
Le poids de la barre d’attelage d’un
véhicule est important, car il affecte le
poids brut du véhicule. Ce poids comprend
le poids à vide du véhicule, la charge que
vous transportez et les occupants du
véhicule. Si vous tractez une remorque,
vous devez également ajouter le poids de
la barre d’attelage au poids brut du
véhicule, car celui-ci tractera également ce
poids. Le poids de la barre de d’attelage ne
doit pas dépasser 10 % du poids total de
la remarque chargée. Après avoir chargé
votre remorque, pesez séparément la
remorque puis la barre, afin de déterminer
si les poids sont conformes. S’ils ne le sont
pas, vous pouvez les corriger en déplaçant
certains éléments dans la remorque.
AVERTISSEMENT
- Remorque
• Ne chargez jamais une remorque
plus à l’arrière qu’à l’avant. L’avant
doit supporter environ 60 % de la
charge totale de la remorque et
l’arrière environ 40 %.
• Ne dépassez jamais la limite de
poids de la remorque ou du
dispositif de traction de la
remorque. Une charge inadaptée
peut endommager votre véhicule
et/ou blesser des personnes.
Contrôlez les poids et les
charges sur une balance
commerciale ou auprès d’un
poste de police autoroutier
équipé d’une balance.
• Une remorque mal chargée peut
entraîner une perte de contrôle
du véhicule.
C190E02JM
Poids technique
maximal sous essieuPoids brut du
véhicule
C190E01JM
Poids de la barre
d’attelagePoids total de la
remorque

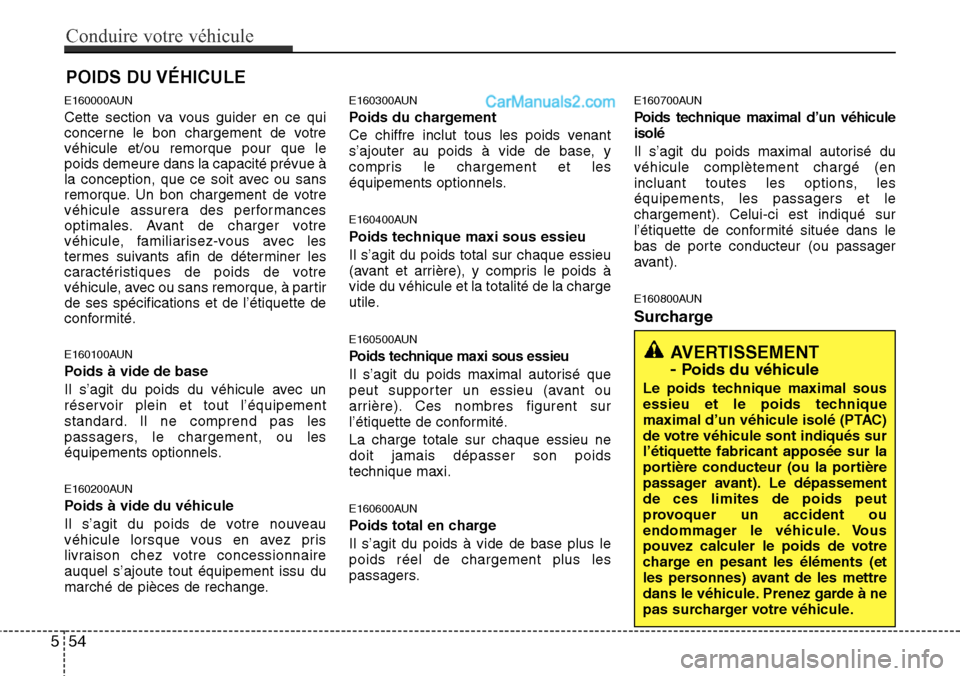

E160000AUN
Cette section va vous guider en ce qui
concerne le bon chargement de votre
véhicule et/ou remorque pour que le
poids demeure dans la capacité prévue à
la conception, que ce soit avec ou sans
remorque. Un bon chargement de votre
véhicule assurera des performances
optimales. Avant de charger votre
véhicule, familiarisez-vous avec les
termes suivants afin de déterminer les
caractéristiques de poids de votre
véhicule, avec ou sans remorque, à partir
de ses spécifications et de l’étiquette de
conformité.
E160100AUN
Poids à vide de base
Il s’agit du poids du véhicule avec un
réservoir plein et tout l’équipement
standard. Il ne comprend pas les
passagers, le chargement, ou les
équipements optionnels.
E160200AUN
Poids à vide du véhicule
Il s’agit du poids de votre nouveau
véhicule lorsque vous en avez pris
livraison chez votre concessionnaire
auquel s’ajoute tout équipement issu du
marché de pièces de rechange.
E160300AUN
Poids du chargement
Ce chiffre inclut tous les poids venant
s’ajouter au poids à vide de base, y
compris le chargement et les
équipements optionnels.
E160400AUN
Poids technique maxi sous essieu
Il s’agit du poids total sur chaque essieu
(avant et arrière), y compris le poids à
vide du véhicule et la totalité de la charge
utile.
E160500AUN
Poids technique maxi sous essieu
Il s’agit du poids maximal autorisé que
peut supporter un essieu (avant ou
arrière). Ces nombres figurent sur
l’étiquette de conformité.
La charge totale sur chaque essieu ne
doit jamais dépasser son poids
technique maxi.
E160600AUN
Poids total en charge
Il s’agit du poids à vide de base plus le
poids réel de chargement plus les
passagers.
E160700AUN
Poids technique maximal d’un véhicule
isolé
Il s’agit du poids maximal autorisé du
véhicule complètement chargé (en
incluant toutes les options, les
équipements, les passagers et le
chargement). Celui-ci est indiqué sur
l’étiquette de conformité située dans le
bas de porte conducteur (ou passager
avant).
E160800AUN
Surcharge
POIDS DU VÉHICULE
AVERTISSEMENT
-
Poids du véhicule
Le poids technique maximal sous
essieu et le poids technique
maximal d’un véhicule isolé (PTAC)
de votre véhicule sont indiqués sur
l’étiquette fabricant apposée sur la
portière conducteur (ou la portière
passager avant). Le dépassement
de ces limites de poids peut
provoquer un accident ou
endommager le véhicule. Vous
pouvez calculer le poids de votre
charge en pesant les éléments (et
les personnes) avant de les mettre
dans le véhicule. Prenez garde à ne
pas surcharger votre véhicule.
554
Conduire votre véhicule

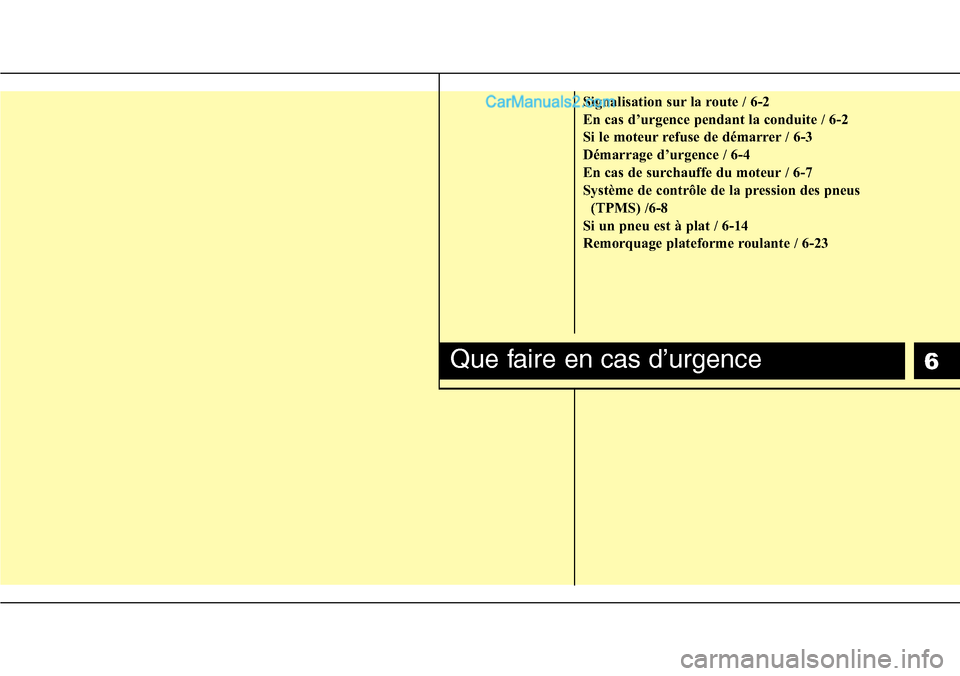

6
Signalisation sur la route / 6-2
En cas d’urgence pendant la conduite / 6-2
Si le moteur refuse de démarrer / 6-3

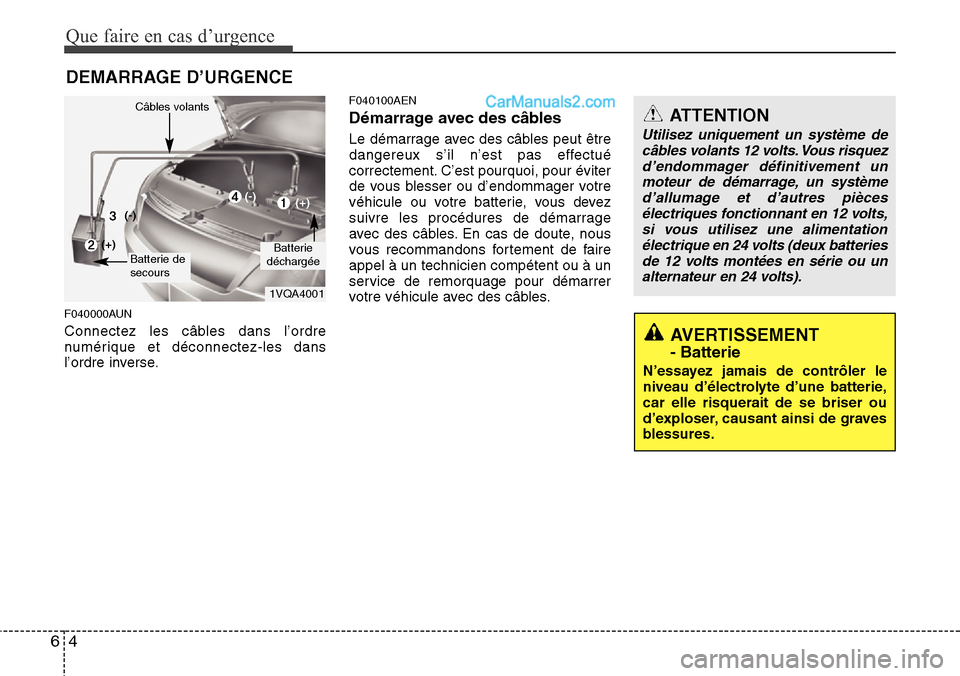

Démarrage d’urgence / 6-4

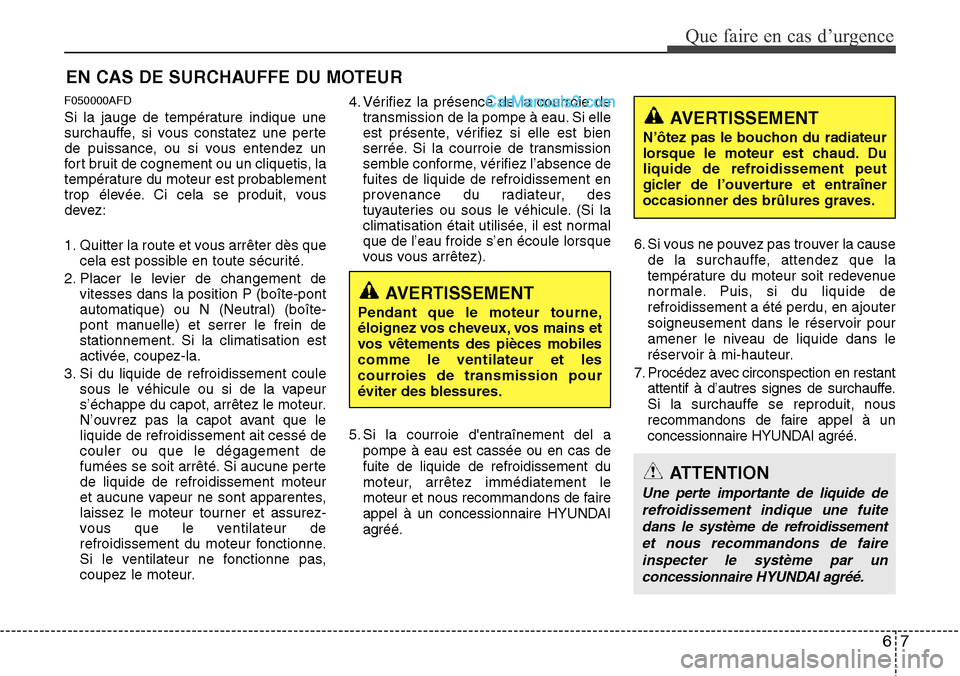

En cas de surchauffe du moteur / 6-7
Système de contrôle de la pression des pneus
(TPMS) /6-8
Si un pneu est à plat / 6-14
Remorquage plateforme roulante / 6-23
Que faire en cas d’urgence

Que faire en cas d’urgence
2 6

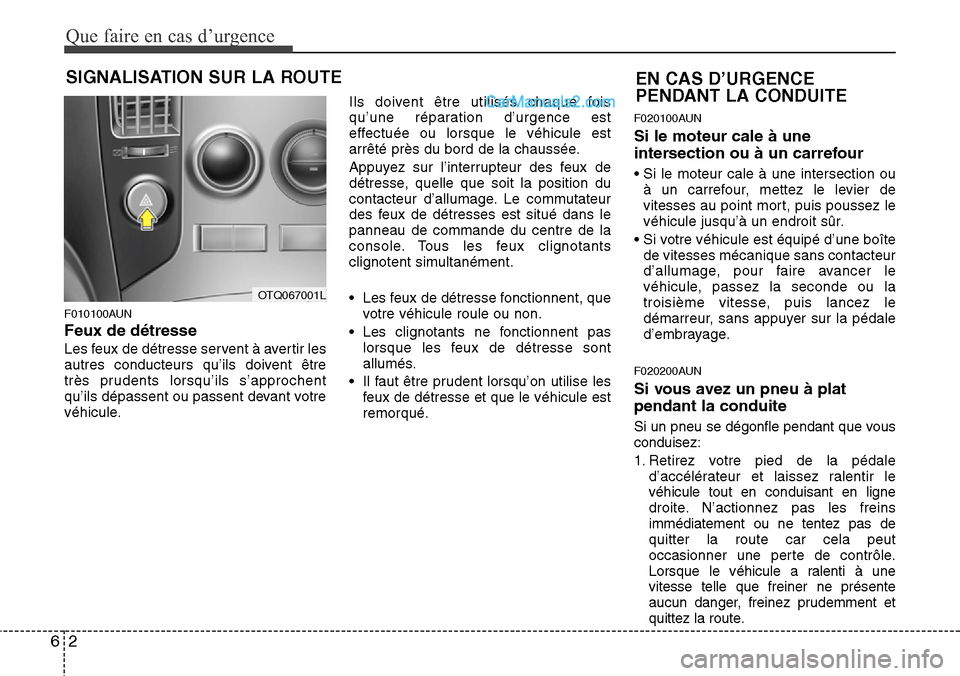

SIGNALISATION SUR LA ROUTE
F010100AUN
Feux de détresse
Les feux de détresse servent à avertir les
autres conducteurs qu’ils doivent être
très prudents lorsqu’ils s’approchent
qu’ils dépassent ou passent devant votre
véhicule.Ils doivent être utilisés chaque fois
qu’une réparation d’urgence est
effectuée ou lorsque le véhicule est
arrêté près du bord de la chaussée.
Appuyez sur l’interrupteur des feux de
détresse, quelle que soit la position du
contacteur d’allumage. Le commutateur
des feux de détresses est situé dans le
panneau de commande du centre de la
console. Tous les feux clignotants
clignotent simultanément.
• Les feux de détresse fonctionnent, que
votre véhicule roule ou non.
• Les clignotants ne fonctionnent pas
lorsque les feux de détresse sont
allumés.
• Il faut être prudent lorsqu’on utilise les
feux de détresse et que le véhicule est
remorqué.
F020100AUN
Si le moteur cale à une
intersection ou à un carrefour
• Si le moteur cale à une intersection ou
à un carrefour, mettez le levier de
vitesses au point mort, puis poussez le
véhicule jusqu’à un endroit sûr.
• Si votre véhicule est équipé d’une boîte
de vitesses mécanique sans contacteur
d’allumage, pour faire avancer le
véhicule, passez la seconde ou la
troisième vitesse, puis lancez le
démarreur, sans appuyer sur la pédale
d’embrayage.
F020200AUN
Si vous avez un pneu à plat
pendant la conduite
Si un pneu se dégonfle pendant que vous
conduisez:
1. Retirez votre pied de la pédale
d’accélérateur et laissez ralentir le
véhicule tout en conduisant en ligne
droite. N’actionnez pas les freins
immédiatement ou ne tentez pas de
quitter la route car cela peut
occasionner une perte de contrôle.
Lorsque le véhicule a ralenti à une
vitesse telle que freiner ne présente
aucun danger, freinez prudemment et
quittez la route.
EN CAS D’URGENCE
PENDANT LA CONDUITE
OTQ067001L

63
Que faire en cas d’urgence
Quittez la route aussi loin que possible
et garez-vous sur un terrain ferme et
plat. Si vous-vous trouvez sur une
autoroute divisée en deux, ne vous
garez pas dans la zone médiane entre
les deux voies.
2. Lorsque le véhicule est arrêté, allumez
vos feux de détresse, serrez le frein de
stationnement, et placez la boîte-pont en
position P (boîte-pont automatique) ou
Marche arrière (boîte-pont manuelle).
3. Faites sortir tous les passagers du
véhicule. Assurez-vous qu’ils sortent
du côté opposé à la circulation.
4. Lors du remplacement d’un pneu
dégonflé, suivez les instructions
fournies dans cette section.
F020300AEN
Si le moteur cale pendant la
conduite
1. Réduisez votre vitesse
progressivement en conservant une
ligne droite. Quittez prudemment la
route vers un endroit sûr.
2. Allumez vos feux de détresse.
3. Essayez de démarrer à nouveau le
moteur. Si le véhicule ne démarre pas,
nous vous recommandons de
consulter un concessionnaire
HYUNDAI agréé.
F030100AUN
Si le moteur ne tourne pas ou
tourne lentement
1. Si votre véhicule dispose d’une boîte-
pont automatique, assurez-vous que
le levier de changement de vitesses
est dans la position N (Neutral/Point
mort) ou P (Park) et que le frein
d’urgence est serré.
2. Vérifiez que les bornes de la batterie
sont propres et bien serrées.
3. Allumez l’éclairage intérieur. Si la
lumière faiblit ou s’éteint lorsque vous
faites tourner le démarreur, la batterie
est déchargée.
4. Vérifiez que les bornes du démarreur
sont suffisamment serrées.
5. Ne poussez pas ou ne tirez pas le
véhicule pour le démarrer. Reportez-
vous aux instructions pour un
démarrage avec des câbles.
F030200AEN
Si le moteur tourne normalement
mais ne démarre pas
1. Vérifiez le niveau de carburant.
2. Le contacteur d’allumage étant en
position LOCK, vérifiez tous les
connecteurs à l’allumage, la bobine et
les bougies. Reconnectez ce qui peut
être déconnecté ou mal connecté.
3. Vérifiez la conduite de carburant dans
le compartiment moteur.
4. Si le moteur ne démarre toujours pas,
nous vous recommandons de faire
appel à un concessionnaire HYUNDAI
agréé.
SI LE MOTEUR REFUSE DE
DÉMARRER
AVERTISSEMENT
Si le moteur refuse de démarrer, ne
poussez pas ou ne tirez pas le
véhicule pour le démarrer. Cela
pourrait entraîner une collision ou
provoquer d’autres dommages. De
plus, un démarrage en poussant ou
en tirant le véhicule peut provoquer
une surcharge du pot catalytique et
créer un risque d’incendie.

Que faire en cas d’urgence
4 6
DEMARRAGE D’URGENCE
F040000AUN
Connectez les câbles dans l’ordre
numérique et déconnectez-les dans
l’ordre inverse.
F040100AEN
Démarrage avec des câbles
Le démarrage avec des câbles peut être
dangereux s’il n’est pas effectué
correctement. C’est pourquoi, pour éviter
de vous blesser ou d’endommager votre
véhicule ou votre batterie, vous devez
suivre les procédures de démarrage
avec des câbles. En cas de doute, nous
vous recommandons fortement de faire
appel à un technicien compétent ou à un
service de remorquage pour démarrer
votre véhicule avec des câbles.
1VQA4001
Batterie
déchargée
Câbles volants
Batterie de
secours
(-)
(+)
(+)(-)
ATTENTION
Utilisez uniquement un système de
câbles volants 12 volts. Vous risquez
d’endommager définitivement un
moteur de démarrage, un système
d’allumage et d’autres pièces
électriques fonctionnant en 12 volts,
si vous utilisez une alimentation
électrique en 24 volts (deux batteries
de 12 volts montées en série ou un
alternateur en 24 volts).
AVERTISSEMENT
- Batterie
N’essayez jamais de contrôler le
niveau d’électrolyte d’une batterie,
car elle risquerait de se briser ou
d’exploser, causant ainsi de graves
blessures.

65
Que faire en cas d’urgence

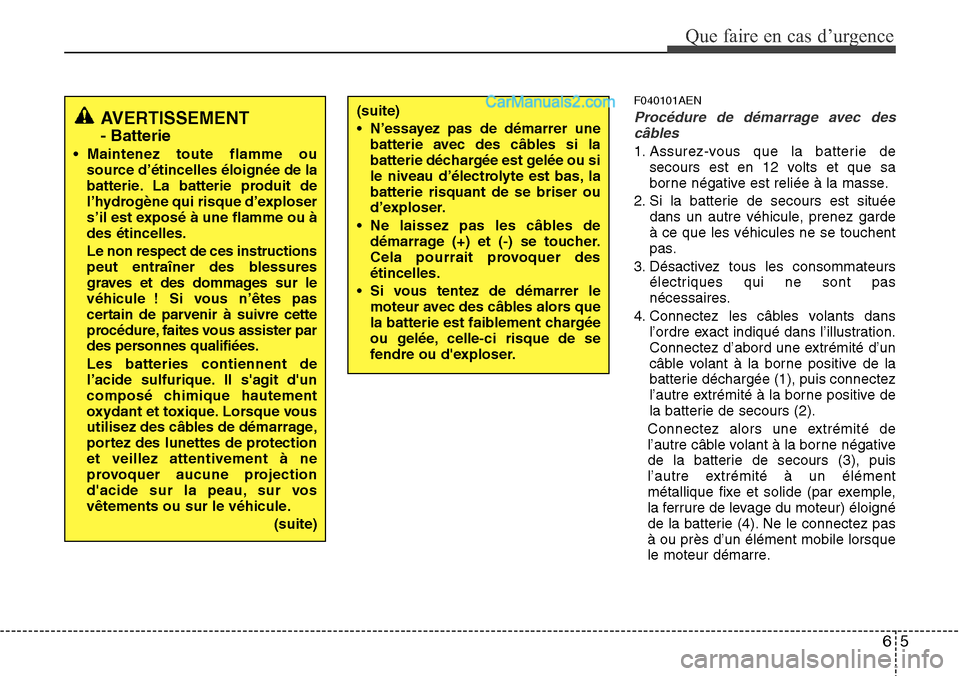

F040101AEN
Procédure de démarrage avec des
câbles
1. Assurez-vous que la batterie de
secours est en 12 volts et que sa
borne négative est reliée à la masse.
2. Si la batterie de secours est située
dans un autre véhicule, prenez garde
à ce que les véhicules ne se touchent
pas.
3. Désactivez tous les consommateurs
électriques qui ne sont pas
nécessaires.
4. Connectez les câbles volants dans
l’ordre exact indiqué dans l’illustration.
Connectez d’abord une extrémité d’un
câble volant à la borne positive de la
batterie déchargée (1), puis connectez
l’autre extrémité à la borne positive de
la batterie de secours (2).
Connectez alors une extrémité de
l’autre câble volant à la borne négative
de la batterie de secours (3), puis
l’autre extrémité à un élément
métallique fixe et solide (par exemple,
la ferrure de levage du moteur) éloigné
de la batterie (4). Ne le connectez pas
à ou près d’un élément mobile lorsque
le moteur démarre.
AVERTISSEMENT
- Batterie
• Maintenez toute flamme ou
source d’étincelles éloignée de la
batterie. La batterie produit de
l’hydrogène qui risque d’exploser
s’il est exposé à une flamme ou à
des étincelles.
Le non respect de ces instructions
peut entraîner des blessures
graves et des dommages sur le
véhicule ! Si vous n’êtes pas
certain de parvenir à suivre cette
procédure, faites vous assister par
des personnes qualifiées.
Les batteries contiennent de
l’acide sulfurique. Il s'agit d'un
composé chimique hautement
oxydant et toxique. Lorsque vous
utilisez des câbles de démarrage,
portez des lunettes de protection
et veillez attentivement à ne
provoquer aucune projection
d'acide sur la peau, sur vos
vêtements ou sur le véhicule.
(suite)
(suite)
• N’essayez pas de démarrer une
batterie avec des câbles si la
batterie déchargée est gelée ou si
le niveau d’électrolyte est bas, la
batterie risquant de se briser ou
d’exploser.
• Ne laissez pas les câbles de
démarrage (+) et (-) se toucher.
Cela pourrait provoquer des
étincelles.
• Si vous tentez de démarrer le
moteur avec des câbles alors que
la batterie est faiblement chargée
ou gelée, celle-ci risque de se
fendre ou d'exploser.

Que faire en cas d’urgence
6 6

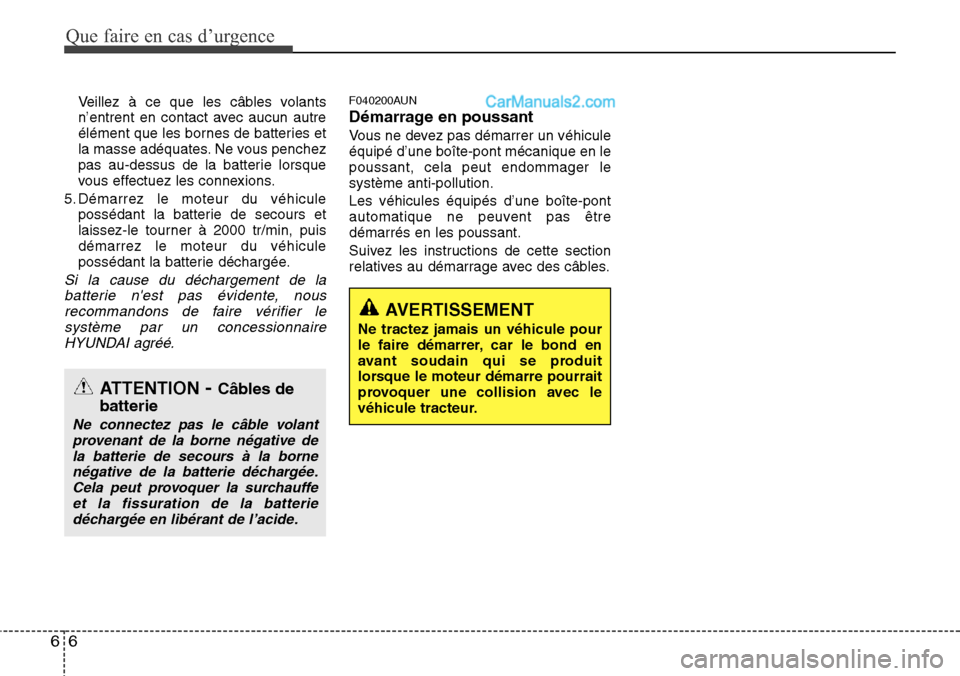

Veillez à ce que les câbles volants
n’entrent en contact avec aucun autre
élément que les bornes de batteries et
la masse adéquates. Ne vous penchez
pas au-dessus de la batterie lorsque
vous effectuez les connexions.
5. Démarrez le moteur du véhicule
possédant la batterie de secours et
laissez-le tourner à 2000 tr/min, puis
démarrez le moteur du véhicule
possédant la batterie déchargée.
Si la cause du déchargement de la
batterie n'est pas évidente, nous
recommandons de faire vérifier le
système par un concessionnaire
HYUNDAI agréé.
F040200AUN
Démarrage en poussant
Vous ne devez pas démarrer un véhicule
équipé d’une boîte-pont mécanique en le
poussant, cela peut endommager le
système anti-pollution.
Les véhicules équipés d’une boîte-pont
automatique ne peuvent pas être
démarrés en les poussant.
Suivez les instructions de cette section
relatives au démarrage avec des câbles.
AVERTISSEMENT
Ne tractez jamais un véhicule pour
le faire démarrer, car le bond en
avant soudain qui se produit
lorsque le moteur démarre pourrait
provoquer une collision avec le
véhicule tracteur.
ATTENTION- Câbles de
batterie
Ne connectez pas le câble volant
provenant de la borne négative de
la batterie de secours à la borne
négative de la batterie déchargée.
Cela peut provoquer la surchauffe
et la fissuration de la batterie
déchargée en libérant de l’acide.

67
Que faire en cas d’urgence
EN CAS DE SURCHAUFFE DU MOTEUR
F050000AFD
Si la jauge de température indique une
surchauffe, si vous constatez une perte
de puissance, ou si vous entendez un
fort bruit de cognement ou un cliquetis, la
température du moteur est probablement
trop élevée. Ci cela se produit, vous
devez:
1. Quitter la route et vous arrêter dès que
cela est possible en toute sécurité.
2. Placer le levier de changement de
vitesses dans la position P (boîte-pont
automatique) ou N (Neutral) (boîte-
pont manuelle) et serrer le frein de
stationnement. Si la climatisation est
activée, coupez-la.
3. Si du liquide de refroidissement coule
sous le véhicule ou si de la vapeur
s’échappe du capot, arrêtez le moteur.
N’ouvrez pas la capot avant que le
liquide de refroidissement ait cessé de
couler ou que le dégagement de
fumées se soit arrêté. Si aucune perte
de liquide de refroidissement moteur
et aucune vapeur ne sont apparentes,
laissez le moteur tourner et assurez-
vous que le ventilateur de
refroidissement du moteur fonctionne.
Si le ventilateur ne fonctionne pas,
coupez le moteur.4. Vérifiez la présence de la courroie de
transmission de la pompe à eau. Si elle
est présente, vérifiez si elle est bien
serrée. Si la courroie de transmission
semble conforme, vérifiez l’absence de
fuites de liquide de refroidissement en
provenance du radiateur, des
tuyauteries ou sous le véhicule. (Si la
climatisation était utilisée, il est normal
que de l’eau froide s’en écoule lorsque
vous vous arrêtez).
5. Si la courroie d'entraînement del a
pompe à eau est cassée ou en cas de
fuite de liquide de refroidissement du
moteur, arrêtez immédiatement le
moteur et nous recommandons de faire
appel à un concessionnaire HYUNDAI
agréé.6. Si vous ne pouvez pas trouver la cause
de la surchauffe, attendez que la
température du moteur soit redevenue
normale. Puis, si du liquide de
refroidissement a été perdu, en ajouter
soigneusement dans le réservoir pour
amener le niveau de liquide dans le
réservoir à mi-hauteur.
7. Procédez avec circonspection en restant
attentif à d’autres signes de surchauffe.
Si la surchauffe se reproduit, nous
recommandons de faire appel à un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
Pendant que le moteur tourne,
éloignez vos cheveux, vos mains et
vos vêtements des pièces mobiles
comme le ventilateur et les
courroies de transmission pour
éviter des blessures.
AVERTISSEMENT
N’ôtez pas le bouchon du radiateur
lorsque le moteur est chaud. Du
liquide de refroidissement peut
gicler de l’ouverture et entraîner
occasionner des brûlures graves.
ATTENTION
Une perte importante de liquide de
refroidissement indique une fuite
dans le système de refroidissement
et nous recommandons de faire
inspecter le système par un
concessionnaire HYUNDAI agréé.
