Hyundai H-1 (Grand Starex) 2015 Betriebsanleitung (in German)

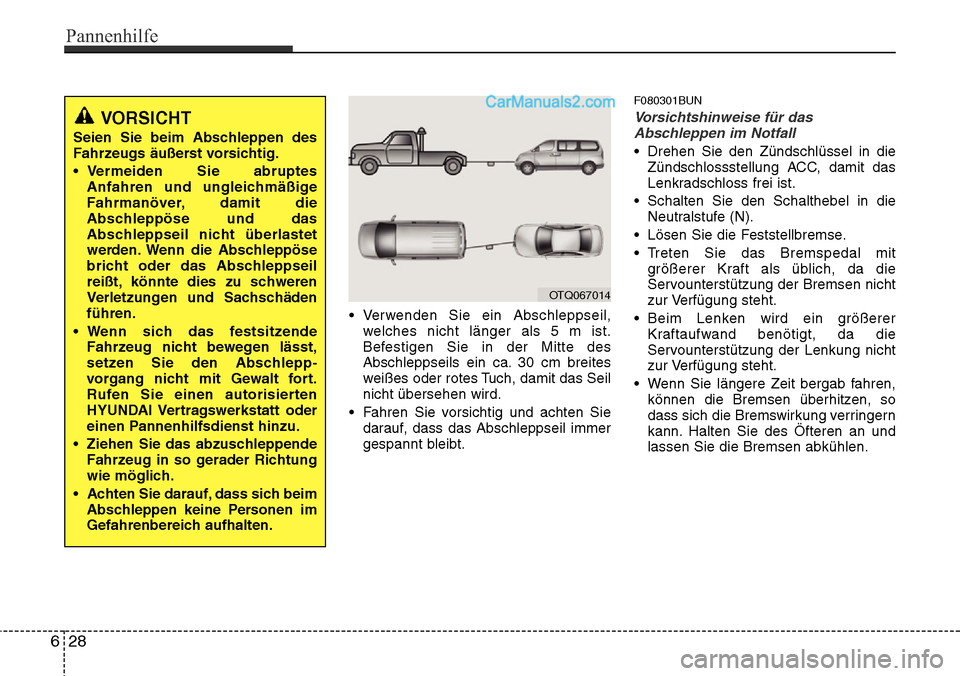

• Verwenden Sie ein Abschleppseil,
welches nicht länger als 5 m ist.
Befestigen Sie in der Mitte des
Abschleppseils ein ca. 30 cm breites
weißes oder rotes Tuch, damit das Seil
nicht übersehen wird.
• Fahren Sie vorsichtig und achten Sie
darauf, dass das Abschleppseil immer
gespannt bleibt.
F080301BUN
Vorsichtshinweise für das
Abschleppen im Notfall
• Drehen Sie den Zündschlüssel in die
Zündschlossstellung ACC, damit das
Lenkradschloss frei ist.
• Schalten Sie den Schalthebel in die
Neutralstufe (N).
• Lösen Sie die Feststellbremse.
• Treten Sie das Bremspedal mit
größerer Kraft als üblich, da die
Servounterstützung der Bremsen nicht
zur Verfügung steht.
• Beim Lenken wird ein größerer
Kraftaufwand benötigt, da die
Servounterstützung der Lenkung nicht
zur Verfügung steht.
• Wenn Sie längere Zeit bergab fahren,
können die Bremsen überhitzen, so
dass sich die Bremswirkung verringern
kann. Halten Sie des Öfteren an und
lassen Sie die Bremsen abkühlen.
VORSICHT
Seien Sie beim Abschleppen des
Fahrzeugs äußerst vorsichtig.
• Vermeiden Sie abruptes
Anfahren und ungleichmäßige
Fahrmanöver, damit die
Abschleppöse und das
Abschleppseil nicht überlastet
werden. Wenn die Abschleppöse
bricht oder das Abschleppseil
reißt, könnte dies zu schweren
Verletzungen und Sachschäden
führen.
• Wenn sich das festsitzende
Fahrzeug nicht bewegen lässt,
setzen Sie den Abschlepp
-vorgang nicht mit Gewalt fort.
Rufen Sie einen autorisierten
HYUNDAI Vertragswerkstatt oder
einen Pannenhilfsdienst hinzu.
• Ziehen Sie das abzuschleppende
Fahrzeug in so gerader Richtung
wie möglich.
• Achten Sie darauf, dass sich beim
Abschleppen keine Personen im
Gefahrenbereich aufhalten.
OTQ067014
628
Pannenhilfe

F080400AUN
Sicherungsösen
(nur für Plateauwagen)
VORSICHT
Benutzen Sie die Sicherungsösen
vorn und hinten unter dem
Fahrzeug nicht zum Abschleppen.
Diese Ösen sind NUR als
Transportsicherung vorgesehen.
Wenn die Sicherungsösen zum
Abschleppen verwendet werden,
werden die Ösen und der vordere
Stoßfänger beschädigt. Dies
könnte zu schweren Verletzungen
führen.
ACHTUNG
-
Automatikgetriebe
• Wenn das Fahrzeug mit allen vier
Rädern auf dem Boden
abgeschleppt wird, kann es nur
vorn gezogen werden. Stellen Sie
sicher, dass sich das Getriebe in
der Neutralstellung befindet.
Stellen Sie sicher, dass das
Lenkradschloss entriegelt ist,
indem Sie das Zündschloss in die
Stellung ACC bringen. Im
abgeschleppten Fahrzeug muss
sich ein Fahrer befinden, um die
Lenkung und die Bremsen zu
bedienen.
• Um schwere Schäden am
Automatikgetriebe zu vermeiden
wenn Ihr Fahrzeug gezogen wird,
überschreiten Sie nicht die
Geschwindigkeit von 15 km/h (10
mph) und fahren Sie weniger als
1, 5 km weit.
(Fortsetzung)
(Fortsetzung)
• Prüfen Sie vor dem Abschleppen
unter Ihrem Fahrzeug, ob
Automatikgetriebeflüssigkeit
ausläuft. Wenn
Automatikgetriebeflüssigkeit
ausläuft, ist es notwendig, dass
ein Plateauwagen oder
Nachläufer benutzt werden.
Pannenhilfe
29 6

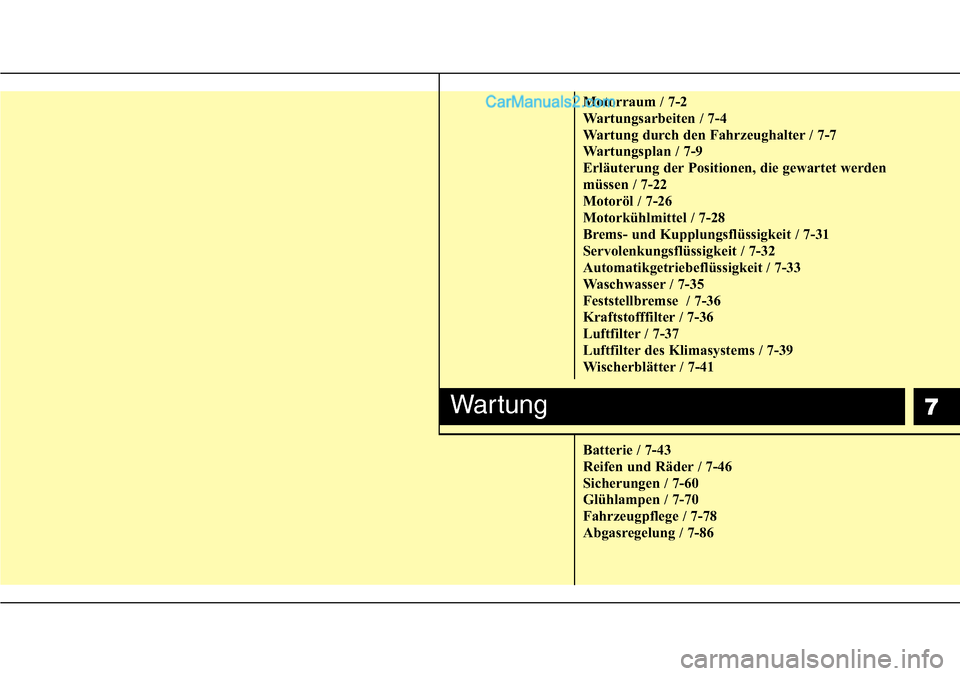

Motorraum / 7-2
Wartungsarbeiten / 7-4
Wartung durch den Fahrzeughalter / 7-7
Wartungsplan / 7-9
Erläuterung der Positionen, die gewartet werden
müssen / 7-22
Motoröl / 7-26
Motorkühlmittel / 7-28
Brems- und Kupplungsflüssigkeit / 7-31
Servolenkungsflüssigkeit / 7-32
Automatikgetriebeflüssigkeit / 7-33
Waschwasser / 7-35
Feststellbremse / 7-36
Kraftstofffilter / 7-36
Luftfilter / 7-37
Luftfilter des Klimasystems / 7-39
Wischerblätter / 7-41
Batterie / 7-43
Reifen und Räder / 7-46
Sicherungen / 7-60
Glühlampen / 7-70
Fahrzeugpflege / 7-78
Abgasregelung / 7-86
Wartung7

Wartung
2 7

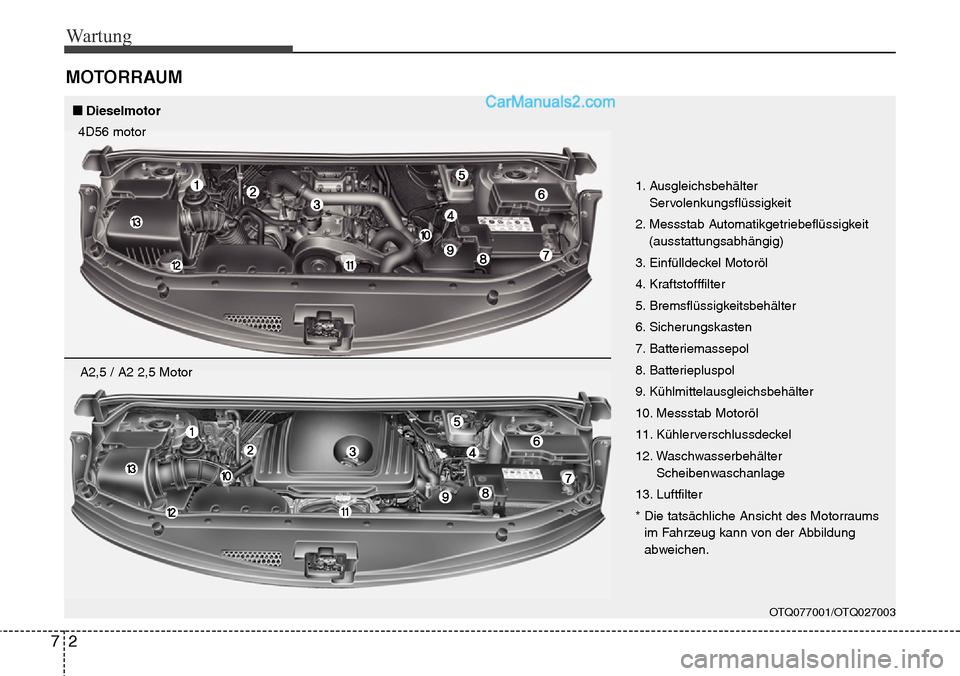

MOTORRAUM
OTQ077001/OTQ027003
1. Ausgleichsbehälter
Servolenkungsflüssigkeit
2. Messstab Automatikgetriebeflüssigkeit
(ausstattungsabhängig)
3. Einfülldeckel Motoröl
4. Kraftstofffilter
5. Bremsflüssigkeitsbehälter
6. Sicherungskasten
7. Batteriemassepol
8. Batteriepluspol
9. Kühlmittelausgleichsbehälter
10. Messstab Motoröl
11. Kühlerverschlussdeckel
12. Waschwasserbehälter
Scheibenwaschanlage
13. Luftfilter
* Die tatsächliche Ansicht des Motorraums
im Fahrzeug kann von der Abbildung
abweichen.
■■Dieselmotor
4D56 motor
A2,5 / A2 2,5 Motor

73
Wartung

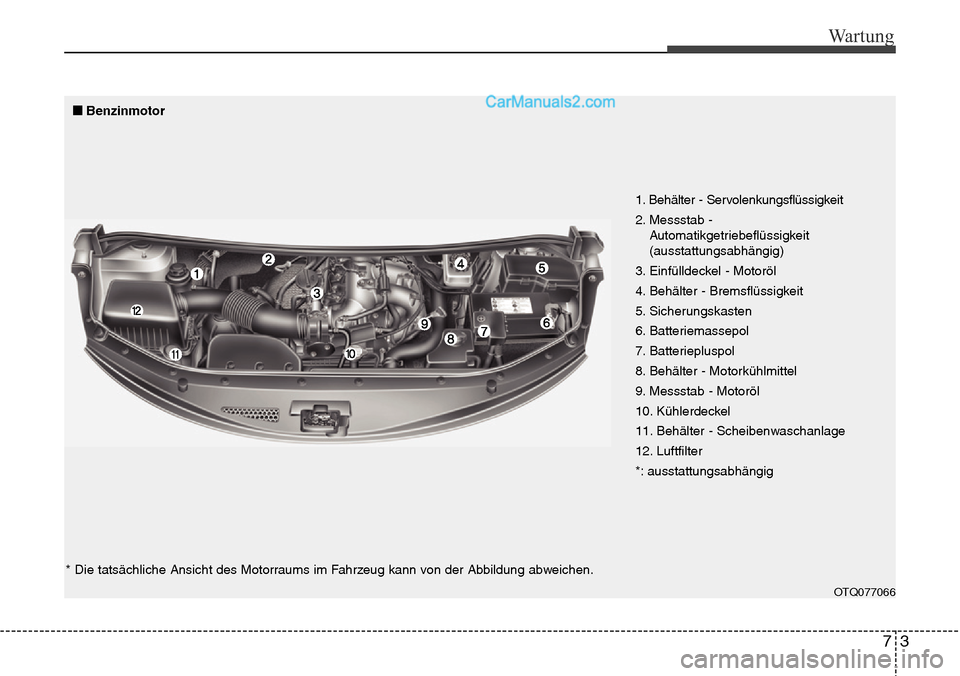

OTQ077066
1. Behälter - Servolenkungsflüssigkeit
2. Messstab -
Automatikgetriebeflüssigkeit
(ausstattungsabhängig)
3. Einfülldeckel - Motoröl
4. Behälter - Bremsflüssigkeit
5. Sicherungskasten
6. Batteriemassepol
7. Batteriepluspol
8. Behälter - Motorkühlmittel
9. Messstab - Motoröl
10. Kühlerdeckel
11. Behälter - Scheibenwaschanlage
12. Luftfilter
*: ausstattungsabhängig ■
■Benzinmotor
* Die tatsächliche Ansicht des Motorraums im Fahrzeug kann von der Abbildung abweichen.

Wartung
4 7

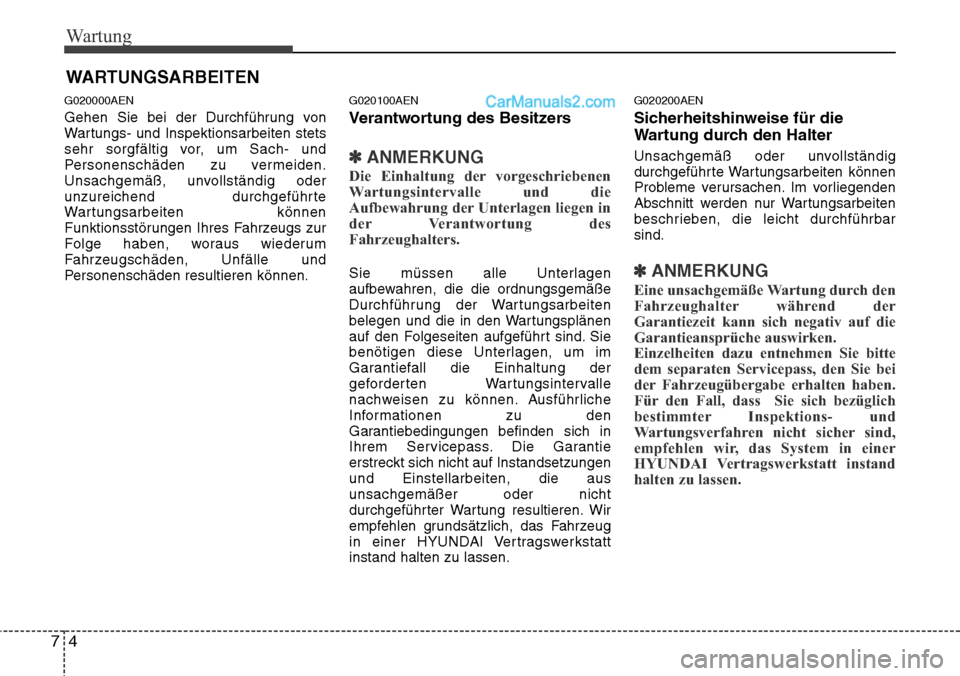

WARTUNGSARBEITEN
G020000AEN
Gehen Sie bei der Durchführung von
Wartungs- und Inspektionsarbeiten stets
sehr sorgfältig vor, um Sach- und
Personenschäden zu vermeiden.
Unsachgemäß, unvollständig oder
unzureichend durchgeführte
Wartungsarbeiten können
Funktionsstörungen Ihres Fahrzeugs zur
Folge haben, woraus wiederum
Fahrzeugschäden, Unfälle und
Personenschäden resultieren können.
G020100AEN
Verantwortung des Besitzers
✽ANMERKUNG
Die Einhaltung der vorgeschriebenen
Wartungsintervalle und die
Aufbewahrung der Unterlagen liegen in
der Verantwortung des
Fahrzeughalters.
Sie müssen alle Unterlagen
aufbewahren, die die ordnungsgemäße
Durchführung der Wartungsarbeiten
belegen und die in den Wartungsplänen
auf den Folgeseiten aufgeführt sind. Sie
benötigen diese Unterlagen, um im
Garantiefall die Einhaltung der
geforderten Wartungsintervalle
nachweisen zu können. Ausführliche
Informationen zu den
Garantiebedingungen befinden sich in
Ihrem Servicepass. Die Garantie
erstreckt sich nicht auf Instandsetzungen
und Einstellarbeiten, die aus
unsachgemäßer oder nicht
durchgeführter Wartung resultieren. Wir
empfehlen grundsätzlich, das Fahrzeug
in einer HYUNDAI Vertragswerkstatt
instand halten zu lassen.
G020200AEN
Sicherheitshinweise für die
Wartung durch den Halter
Unsachgemäß oder unvollständig
durchgeführte Wartungsarbeiten können
Probleme verursachen. Im vorliegenden
Abschnitt werden nur Wartungsarbeiten
beschrieben, die leicht durchführbar
sind.
✽ANMERKUNG
Eine unsachgemäße Wartung durch den
Fahrzeughalter während der
Garantiezeit kann sich negativ auf die
Garantieansprüche auswirken.
Einzelheiten dazu entnehmen Sie bitte
dem separaten Servicepass, den Sie bei
der Fahrzeugübergabe erhalten haben.
Für den Fall, dass Sie sich bezüglich
bestimmter Inspektions- und
Wartungsverfahren nicht sicher sind,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt instand
halten zu lassen.

75
Wartung

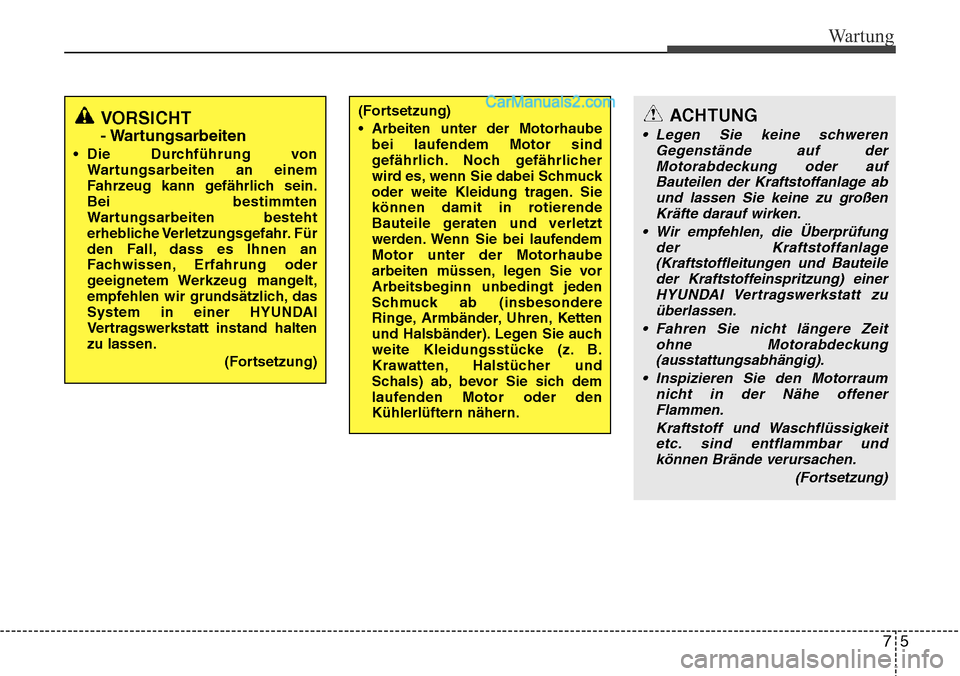

VORSICHT
- Wartungsarbeiten
• Die Durchführung von
Wartungsarbeiten an einem
Fahrzeug kann gefährlich sein.
Bei bestimmten
Wartungsarbeiten besteht
erhebliche Verletzungsgefahr. Für
den Fall, dass es Ihnen an
Fachwissen, Erfahrung oder
geeignetem Werkzeug mangelt,
empfehlen wir grundsätzlich, das
System in einer HYUNDAI
Vertragswerkstatt instand halten
zu lassen.
(Fortsetzung)
(Fortsetzung)
• Arbeiten unter der Motorhaube
bei laufendem Motor sind
gefährlich. Noch gefährlicher
wird es, wenn Sie dabei Schmuck
oder weite Kleidung tragen. Sie
können damit in rotierende
Bauteile geraten und verletzt
werden. Wenn Sie bei laufendem
Motor unter der Motorhaube
arbeiten müssen, legen Sie vor
Arbeitsbeginn unbedingt jeden
Schmuck ab (insbesondere
Ringe, Armbänder, Uhren, Ketten
und Halsbänder). Legen Sie auch
weite Kleidungsstücke (z. B.
Krawatten, Halstücher und
Schals) ab, bevor Sie sich dem
laufenden Motor oder den
Kühlerlüftern nähern.ACHTUNG
• Legen Sie keine schweren
Gegenstände auf der
Motorabdeckung oder auf
Bauteilen der Kraftstoffanlage ab
und lassen Sie keine zu großen
Kräfte darauf wirken.
• Wir empfehlen, die Überprüfung
der Kraftstoffanlage
(Kraftstoffleitungen und Bauteile
der Kraftstoffeinspritzung) einer
HYUNDAI Vertragswerkstatt zu
überlassen.
• Fahren Sie nicht längere Zeit
ohne Motorabdeckung
(ausstattungsabhängig).
• Inspizieren Sie den Motorraum
nicht in der Nähe offener
Flammen.
Kraftstoff und Waschflüssigkeit
etc. sind entflammbar und
können Brände verursachen.
(Fortsetzung)

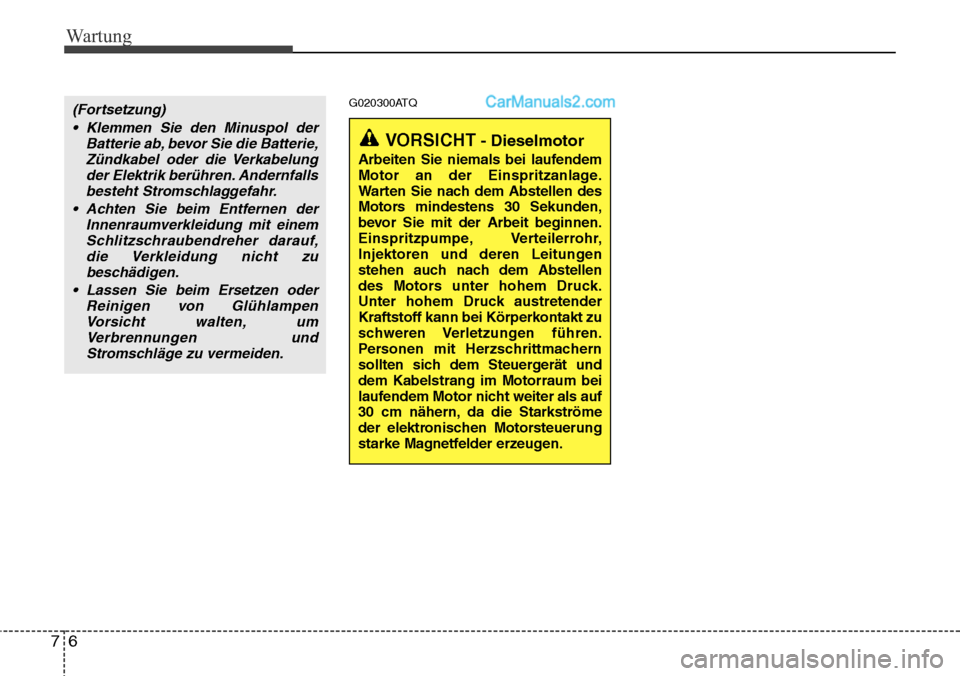

Wartung
6 7
G020300ATQ
VORSICHT- Dieselmotor
Arbeiten Sie niemals bei laufendem
Motor an der Einspritzanlage.
Warten Sie nach dem Abstellen des
Motors mindestens 30 Sekunden,
bevor Sie mit der Arbeit beginnen.
Einspritzpumpe, Verteilerrohr,
Injektoren und deren Leitungen
stehen auch nach dem Abstellen
des Motors unter hohem Druck.
Unter hohem Druck austretender
Kraftstoff kann bei Körperkontakt zu
schweren Verletzungen führen.
Personen mit Herzschrittmachern
sollten sich dem Steuergerät und
dem Kabelstrang im Motorraum bei
laufendem Motor nicht weiter als auf
30 cm nähern, da die Starkströme
der elektronischen Motorsteuerung
starke Magnetfelder erzeugen.
(Fortsetzung)
• Klemmen Sie den Minuspol der
Batterie ab, bevor Sie die Batterie,
Zündkabel oder die Verkabelung
der Elektrik berühren. Andernfalls
besteht Stromschlaggefahr.
• Achten Sie beim Entfernen der
Innenraumverkleidung mit einem
Schlitzschraubendreher darauf,
die Verkleidung nicht zu
beschädigen.
• Lassen Sie beim Ersetzen oder
Reinigen von Glühlampen
Vorsicht walten, um
Verbrennungen und
Stromschläge zu vermeiden.

77
Wartung

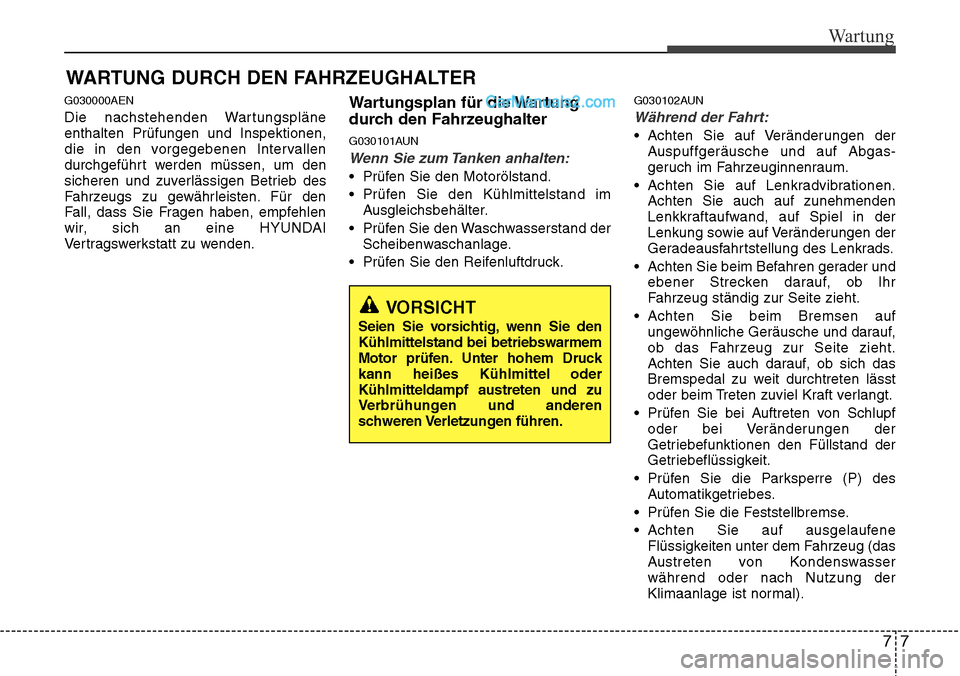

WARTUNG DURCH DEN FAHRZEUGHALTER
G030000AEN
Die nachstehenden Wartungspläne
enthalten Prüfungen und Inspektionen,
die in den vorgegebenen Intervallen
durchgeführt werden müssen, um den
sicheren und zuverlässigen Betrieb des
Fahrzeugs zu gewährleisten. Für den
Fall, dass Sie Fragen haben, empfehlen
wir, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.Wartungsplan für die Wartung
durch den Fahrzeughalter
G030101AUN
Wenn Sie zum Tanken anhalten:
• Prüfen Sie den Motorölstand.
• Prüfen Sie den Kühlmittelstand im
Ausgleichsbehälter.
• Prüfen Sie den Waschwasserstand der
Scheibenwaschanlage.
• Prüfen Sie den Reifenluftdruck.
G030102AUN
Während der Fahrt:
• Achten Sie auf Veränderungen der
Auspuffgeräusche und auf Abgas-
geruch im Fahrzeuginnenraum.
• Achten Sie auf Lenkradvibrationen.
Achten Sie auch auf zunehmenden
Lenkkraftaufwand, auf Spiel in der
Lenkung sowie auf Veränderungen der
Geradeausfahrtstellung des Lenkrads.
• Achten Sie beim Befahren gerader und
ebener Strecken darauf, ob Ihr
Fahrzeug ständig zur Seite zieht.
• Achten Sie beim Bremsen auf
ungewöhnliche Geräusche und darauf,
ob das Fahrzeug zur Seite zieht.
Achten Sie auch darauf, ob sich das
Bremspedal zu weit durchtreten lässt
oder beim Treten zuviel Kraft verlangt.
• Prüfen Sie bei Auftreten von Schlupf
oder bei Veränderungen der
Getriebefunktionen den Füllstand der
Getriebeflüssigkeit.
• Prüfen Sie die Parksperre (P) des
Automatikgetriebes.
• Prüfen Sie die Feststellbremse.
• Achten Sie auf ausgelaufene
Flüssigkeiten unter dem Fahrzeug (das
Austreten von Kondenswasser
während oder nach Nutzung der
Klimaanlage ist normal).
VORSICHT
Seien Sie vorsichtig, wenn Sie den
Kühlmittelstand bei betriebswarmem
Motor prüfen. Unter hohem Druck
kann heißes Kühlmittel oder
Kühlmitteldampf austreten und zu
Verbrühungen und anderen
schweren Verletzungen führen.

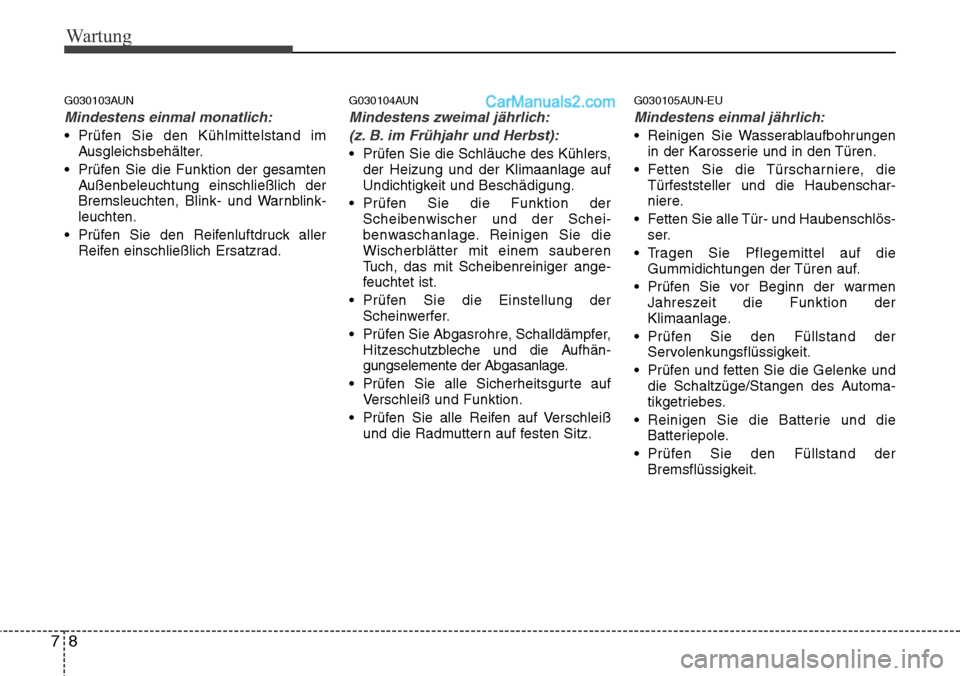

Wartung
8 7
G030103AUN
Mindestens einmal monatlich:
• Prüfen Sie den Kühlmittelstand im
Ausgleichsbehälter.
• Prüfen Sie die Funktion der gesamten
Außenbeleuchtung einschließlich der
Bremsleuchten, Blink- und Warnblink-
leuchten.
• Prüfen Sie den Reifenluftdruck aller
Reifen einschließlich Ersatzrad.
G030104AUN
Mindestens zweimal jährlich:
(z. B. im Frühjahr und Herbst):
• Prüfen Sie die Schläuche des Kühlers,
der Heizung und der Klimaanlage auf
Undichtigkeit und Beschädigung.
• Prüfen Sie die Funktion der
Scheibenwischer und der Schei-
benwaschanlage. Reinigen Sie die
Wischerblätter mit einem sauberen
Tuch, das mit Scheibenreiniger ange-
feuchtet ist.
• Prüfen Sie die Einstellung der
Scheinwerfer.
• Prüfen Sie Abgasrohre, Schalldämpfer,
Hitzeschutzbleche und die Aufhän-
gungselemente der Abgasanlage.
• Prüfen Sie alle Sicherheitsgurte auf
Verschleiß und Funktion.
• Prüfen Sie alle Reifen auf Verschleiß
und die Radmuttern auf festen Sitz.
G030105AUN-EU
Mindestens einmal jährlich:
• Reinigen Sie Wasserablaufbohrungen
in der Karosserie und in den Türen.
• Fetten Sie die Türscharniere, die
Türfeststeller und die Haubenschar-
niere.
• Fetten Sie alle Tür- und Haubenschlös-
ser.
• Tragen Sie Pflegemittel auf die
Gummidichtungen der Türen auf.
• Prüfen Sie vor Beginn der warmen
Jahreszeit die Funktion der
Klimaanlage.
• Prüfen Sie den Füllstand der
Servolenkungsflüssigkeit.
• Prüfen und fetten Sie die Gelenke und
die Schaltzüge/Stangen des Automa-
tikgetriebes.
• Reinigen Sie die Batterie und die
Batteriepole.
• Prüfen Sie den Füllstand der
Bremsflüssigkeit.
