Wartung

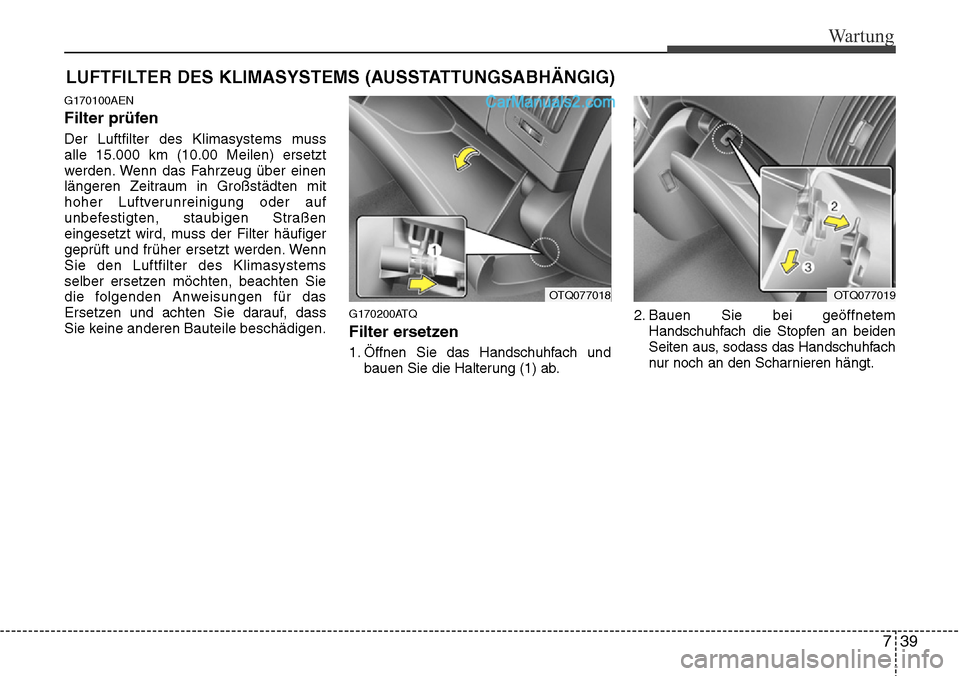

LUFTFILTER DES KLIMASYSTEMS (AUSSTATTUNGSABHÄNGIG)
G170100AEN
Filter prüfen
Der Luftfilter des Klimasystems muss
alle 15.000 km (10.00 Meilen) ersetzt
werden. Wenn das Fahrzeug über einen
längeren Zeitraum in Großstädten mit
hoher Luftverunreinigung oder auf
unbefestigten, staubigen Straßen
eingesetzt wird, muss der Filter häufiger
geprüft und früher ersetzt werden. Wenn
Sie den Luftfilter des Klimasystems
selber ersetzen möchten, beachten Sie
die folgenden Anweisungen für das
Ersetzen und achten Sie darauf, dass
Sie keine anderen Bauteile beschädigen.
G170200ATQ
Filter ersetzen
1. Öffnen Sie das Handschuhfach und
bauen Sie die Halterung (1) ab.2. Bauen Sie bei geöffnetem
Handschuhfach die Stopfen an beiden
Seiten aus, sodass das Handschuhfach
nur noch an den Scharnieren hängt.
OTQ077018OTQ077019

Wartung
40 7

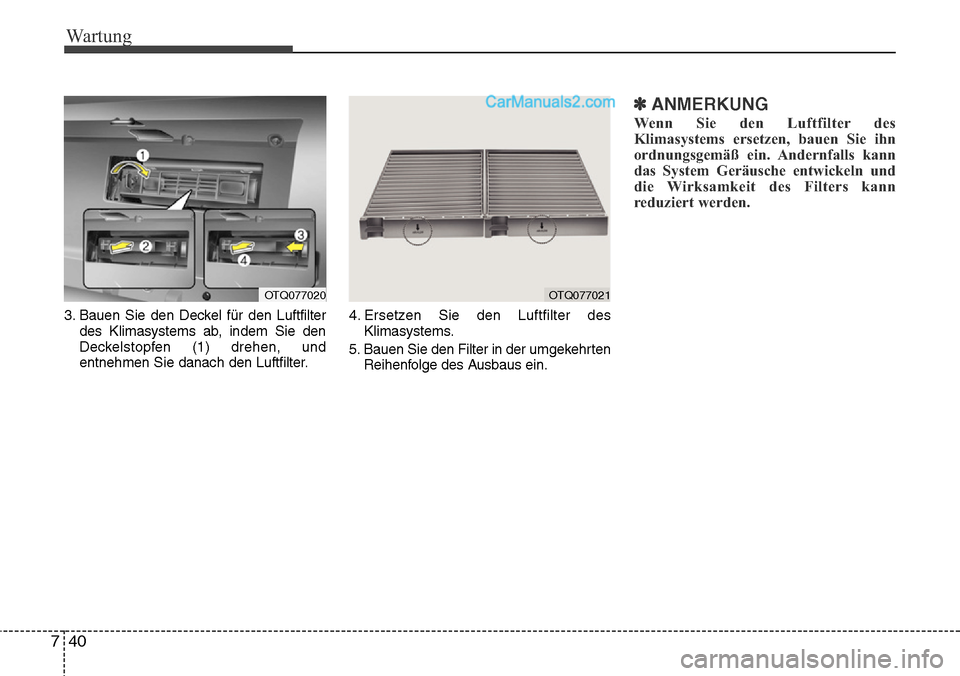

3. Bauen Sie den Deckel für den Luftfilter
des Klimasystems ab, indem Sie den
Deckelstopfen (1) drehen, und
entnehmen Sie danach den Luftfilter.4. Ersetzen Sie den Luftfilter des
Klimasystems.
5. Bauen Sie den Filter in der umgekehrten
Reihenfolge des Ausbaus ein.
✽ANMERKUNG
Wenn Sie den Luftfilter des
Klimasystems ersetzen, bauen Sie ihn
ordnungsgemäß ein. Andernfalls kann
das System Geräusche entwickeln und
die Wirksamkeit des Filters kann
reduziert werden.
OTQ077020OTQ077021

741
Wartung
WISCHERBLÄTTER
G180100AUN
Wischerblätter prüfen
✽ANMERKUNG
Die in Waschanlagen verwendeten
Heißwachszusätze erschweren bekann-
termaßen das Reinigen der Windschutz-
scheibe.
Verunreinigungen auf der Windschutz-
scheibe oder auf den Wischerblättern
können die Wirksamkeit der Scheiben-
wischer beeinträchtigen. Übliche Verun-
reinigungen sind Insekten, klebrige
Blütenrückstände sowie Wachsrück-
stände aus Fahrzeug-Waschanlagen.
Reinigen Sie Windschutzscheibe und
Wischerblätter bei unzureichender
Wischleistung mit einem geeigneten
milden Reinigungsmittel und spülen Sie
sie danach mit reichlich klarem Wasser
ab.G180200AUN
Wischerblätter ersetzen
Wenn die Reinigungsleistung der
Wischerblätter nicht mehr ausreichend
ist, sind die Wischerblätter eventuell
verschlissen oder eingerissen und sie
müssen ersetzt werden.
ACHTUNG
Reinigen Sie Wischerblätter nicht
mit Benzin oder aggressiven
Lösemitteln wie Nitroverdünnung
usw., damit sie nicht beschädigt
werden.
ACHTUNG
Versuchen Sie nicht die Wischer
manuell zu bewegen. Die Wischer-arme und andere Bauteile könnten
dadurch beschädigt werden.
ACHTUNG
Die Verwendung nicht spezifizierter
Wischerblätter könnte zu Fehlfunk-tionen und zum Ausfall der Wischer
führen.
1JBA5122

Wartung
42 7

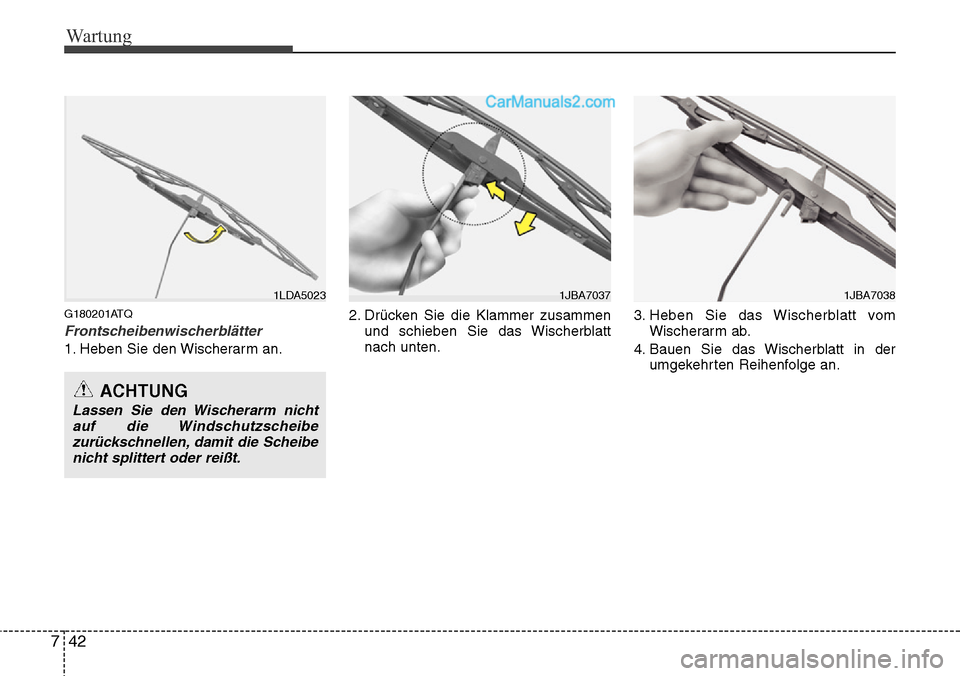

G180201ATQ
Frontscheibenwischerblätter
1. Heben Sie den Wischerarm an.2. Drücken Sie die Klammer zusammen
und schieben Sie das Wischerblatt
nach unten.3. Heben Sie das Wischerblatt vom
Wischerarm ab.
4. Bauen Sie das Wischerblatt in der
umgekehrten Reihenfolge an.
1LDA50231JBA7038
ACHTUNG
Lassen Sie den Wischerarm nicht
auf die Windschutzscheibe
zurückschnellen, damit die Scheibe
nicht splittert oder reißt.
1JBA7037

743
Wartung
BATTERIE
G180202AFD

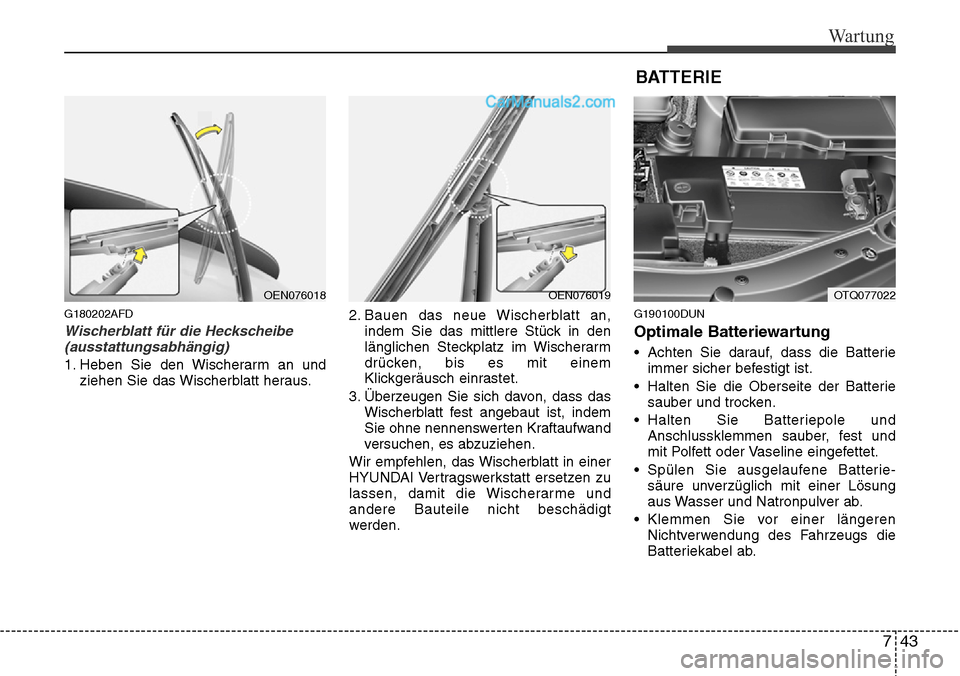

Wischerblatt für die Heckscheibe
(ausstattungsabhängig)
1. Heben Sie den Wischerarm an und
ziehen Sie das Wischerblatt heraus.2. Bauen das neue Wischerblatt an,
indem Sie das mittlere Stück in den
länglichen Steckplatz im Wischerarm
drücken, bis es mit einem
Klickgeräusch einrastet.
3. Überzeugen Sie sich davon, dass das
Wischerblatt fest angebaut ist, indem
Sie ohne nennenswerten Kraftaufwand
versuchen, es abzuziehen.
Wir empfehlen, das Wischerblatt in einer
HYUNDAI Vertragswerkstatt ersetzen zu
lassen, damit die Wischerarme und
andere Bauteile nicht beschädigt
werden.
G190100DUN
Optimale Batteriewartung
• Achten Sie darauf, dass die Batterie
immer sicher befestigt ist.
• Halten Sie die Oberseite der Batterie
sauber und trocken.
• Halten Sie Batteriepole und
Anschlussklemmen sauber, fest und
mit Polfett oder Vaseline eingefettet.
• Spülen Sie ausgelaufene Batterie-
säure unverzüglich mit einer Lösung
aus Wasser und Natronpulver ab.
• Klemmen Sie vor einer längeren
Nichtverwendung des Fahrzeugs die
Batteriekabel ab.
OEN076019OEN076018OTQ077022

Wartung
44 7

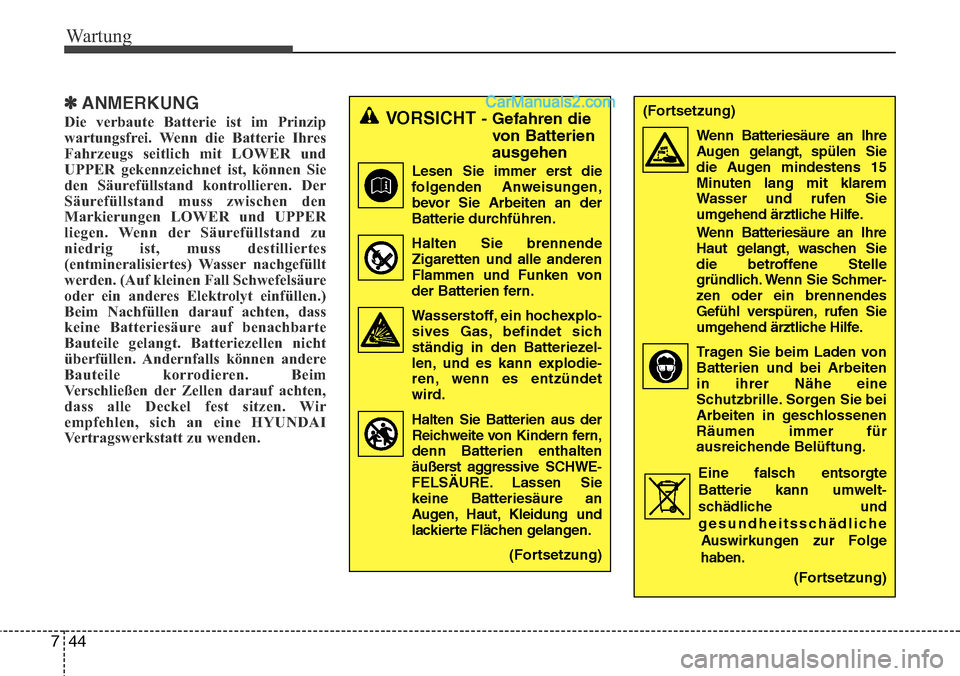

✽ANMERKUNG
Die verbaute Batterie ist im Prinzip
wartungsfrei. Wenn die Batterie Ihres
Fahrzeugs seitlich mit LOWER und
UPPER gekennzeichnet ist, können Sie
den Säurefüllstand kontrollieren. Der
Säurefüllstand muss zwischen den
Markierungen LOWER und UPPER
liegen. Wenn der Säurefüllstand zu
niedrig ist, muss destilliertes
(entmineralisiertes) Wasser nachgefüllt
werden. (Auf kleinen Fall Schwefelsäure
oder ein anderes Elektrolyt einfüllen.)
Beim Nachfüllen darauf achten, dass
keine Batteriesäure auf benachbarte
Bauteile gelangt. Batteriezellen nicht
überfüllen. Andernfalls können andere
Bauteile korrodieren. Beim
Verschließen der Zellen darauf achten,
dass alle Deckel fest sitzen. Wir
empfehlen, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.VORSICHT - Gefahren die
von Batterien
ausgehen
Lesen Sie immer erst die
folgenden Anweisungen,
bevor Sie Arbeiten an der
Batterie durchführen.
Halten Sie brennende
Zigaretten und alle anderen
Flammen und Funken von
der Batterien fern.
Wasserstoff, ein hochexplo
-sives Gas, befindet sich
ständig in den Batteriezel-len, und es kann explodie-ren, wenn es entzündet
wird.
Halten Sie Batterien aus der
Reichweite von Kindern fern,
denn Batterien enthalten
äußerst aggressive SCHWE
-FELSÄURE. Lassen Sie
keine Batteriesäure an
Augen, Haut, Kleidung und
lackierte Flächen gelangen.
(Fortsetzung)
(Fortsetzung)
Wenn Batteriesäure an Ihre
Augen gelangt, spülen Sie
die Augen mindestens 15
Minuten lang mit klarem
Wasser und rufen Sie
umgehend ärztliche Hilfe.
Wenn Batteriesäure an Ihre
Haut gelangt, waschen Sie
die betroffene Stelle
gründlich. Wenn Sie Schmer
-zen oder ein brennendes
Gefühl verspüren, rufen Sie
umgehend ärztliche Hilfe.
Tragen Sie beim Laden von
Batterien und bei Arbeiten
in ihrer Nähe eine
Schutzbrille. Sorgen Sie bei
Arbeiten in geschlossenen
Räumen immer für
ausreichende Belüftung.
Eine falsch entsorgte
Batterie kann umwelt
-
schädliche und
gesundheitsschädliche
Auswirkungen zur Folge
haben.
(Fortsetzung)

745
Wartung
❈ Der tatsächlich im Fahrzeug
angebrachte Batterieaufkleber kann
von der Abbildung abweichen.

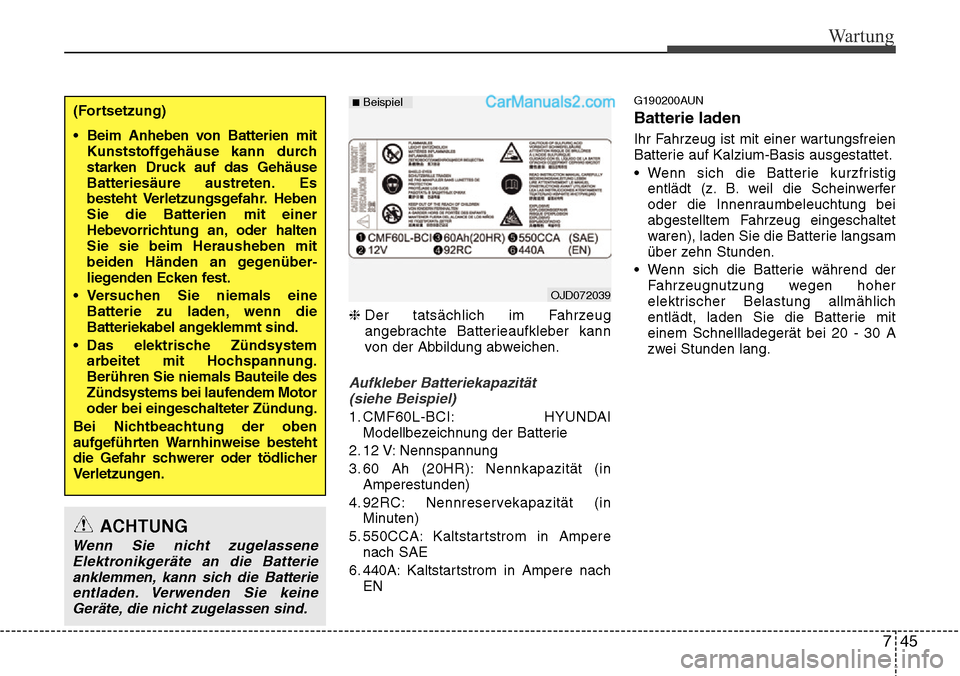

Aufkleber Batteriekapazität
(siehe Beispiel)
1. CMF60L-BCI: HYUNDAI
Modellbezeichnung der Batterie
2. 12 V: Nennspannung
3. 60 Ah (20HR): Nennkapazität (in
Amperestunden)
4. 92RC: Nennreservekapazität (in
Minuten)
5. 550CCA: Kaltstartstrom in Ampere
nach SAE
6. 440A: Kaltstartstrom in Ampere nach
EN
G190200AUN
Batterie laden
Ihr Fahrzeug ist mit einer wartungsfreien
Batterie auf Kalzium-Basis ausgestattet.
• Wenn sich die Batterie kurzfristig
entlädt (z. B. weil die Scheinwerfer
oder die Innenraumbeleuchtung bei
abgestelltem Fahrzeug eingeschaltet
waren), laden Sie die Batterie langsam
über zehn Stunden.
• Wenn sich die Batterie während der
Fahrzeugnutzung wegen hoher
elektrischer Belastung allmählich
entlädt, laden Sie die Batterie mit
einem Schnellladegerät bei 20 - 30 A
zwei Stunden lang.
(Fortsetzung)
• Beim Anheben von Batterien mit
Kunststoffgehäuse kann durch
starken Druck auf das Gehäuse
Batteriesäure austreten. Es
besteht Verletzungsgefahr. Heben
Sie die Batterien mit einer
Hebevorrichtung an, oder halten
Sie sie beim Herausheben mit
beiden Händen an gegenüber
-liegenden Ecken fest.
•Versuchen Sie niemals eine
Batterie zu laden, wenn die
Batteriekabel angeklemmt sind.
• Das elektrische Zündsystem
arbeitet mit Hochspannung.
Berühren Sie niemals Bauteile des
Zündsystems bei laufendem Motor
oder bei eingeschalteter Zündung.
Bei Nichtbeachtung der oben
aufgeführten Warnhinweise besteht
die Gefahr schwerer oder tödlicher
Verletzungen.
ACHTUNG
Wenn Sie nicht zugelassene
Elektronikgeräte an die Batterie
anklemmen, kann sich die Batterie
entladen. Verwenden Sie keine
Geräte, die nicht zugelassen sind.
OJD072039
■Beispiel

Wartung
46 7
G190300BTQ

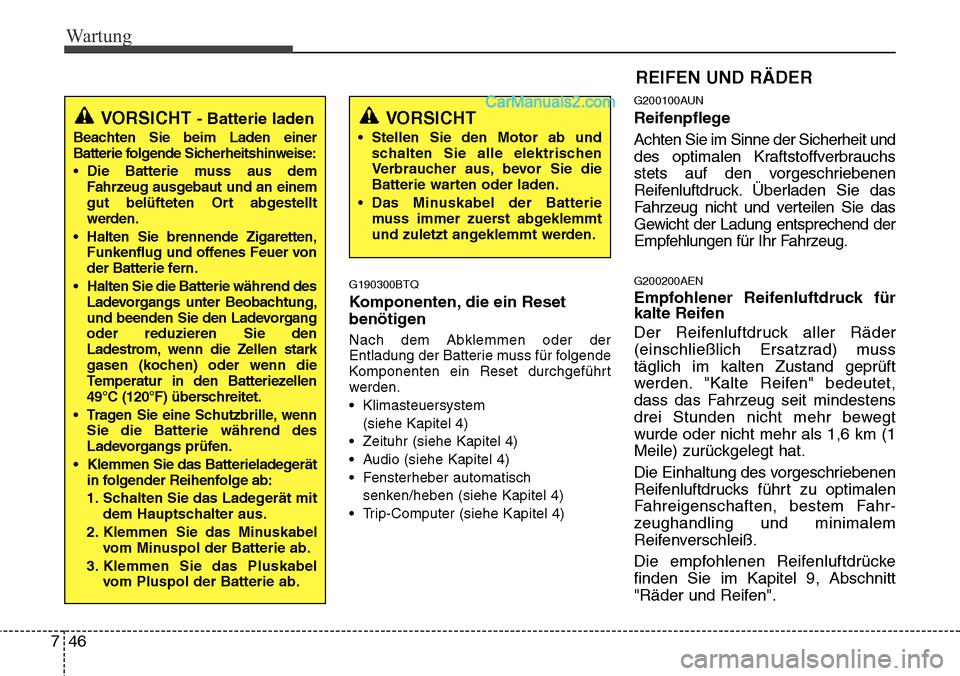

Komponenten, die ein Reset
benötigen
Nach dem Abklemmen oder der
Entladung der Batterie muss für folgende
Komponenten ein Reset durchgeführt
werden.
• Klimasteuersystem
(siehe Kapitel 4)
• Zeituhr (siehe Kapitel 4)
• Audio (siehe Kapitel 4)
• Fensterheber automatisch
senken/heben (siehe Kapitel 4)
• Trip-Computer (siehe Kapitel 4)
G200100AUN
Reifenpflege
Achten Sie im Sinne der Sicherheit und
des optimalen Kraftstoffverbrauchs
stets auf den vorgeschriebenen
Reifenluftdruck. Überladen Sie das
Fahrzeug nicht und verteilen Sie das
Gewicht der Ladung entsprechend der
Empfehlungen für Ihr Fahrzeug.
G200200AEN
Empfohlener Reifenluftdruck für
kalte Reifen
Der Reifenluftdruck aller Räder
(einschließlich Ersatzrad) muss
täglich im kalten Zustand geprüft
werden. "Kalte Reifen" bedeutet,
dass das Fahrzeug seit mindestens
drei Stunden nicht mehr bewegt
wurde oder nicht mehr als 1,6 km (1
Meile) zurückgelegt hat.
Die Einhaltung des vorgeschriebenen
Reifenluftdrucks führt zu optimalen
Fahreigenschaften, bestem Fahr-
zeughandling und minimalem
Reifenverschleiß.
Die empfohlenen Reifenluftdrücke
finden Sie im Kapitel 9, Abschnitt
"Räder und Reifen".
VORSICHT
• Stellen Sie den Motor ab und
schalten Sie alle elektrischen
Verbraucher aus, bevor Sie die
Batterie warten oder laden.
• Das Minuskabel der Batterie
muss immer zuerst abgeklemmt
und zuletzt angeklemmt werden.
REIFEN UND RÄDER
VORSICHT - Batterie laden
Beachten Sie beim Laden einer
Batterie folgende Sicherheitshinweise:
• Die Batterie muss aus dem
Fahrzeug ausgebaut und an einem
gut belüfteten Ort abgestellt
werden.
• Halten Sie brennende Zigaretten,
Funkenflug und offenes Feuer von
der Batterie fern.
• Halten Sie die Batterie während des
Ladevorgangs unter Beobachtung,
und beenden Sie den Ladevorgang
oder reduzieren Sie den
Ladestrom, wenn die Zellen stark
gasen (kochen) oder wenn die
Temperatur in den Batteriezellen
49°C (120°F) überschreitet.
• Tragen Sie eine Schutzbrille, wenn
Sie die Batterie während des
Ladevorgangs prüfen.
• Klemmen Sie das Batterieladegerät
in folgender Reihenfolge ab:
1. Schalten Sie das Ladegerät mit
dem Hauptschalter aus.
2. Klemmen Sie das Minuskabel
vom Minuspol der Batterie ab.
3. Klemmen Sie das Pluskabel
vom Pluspol der Batterie ab.

747
Wartung

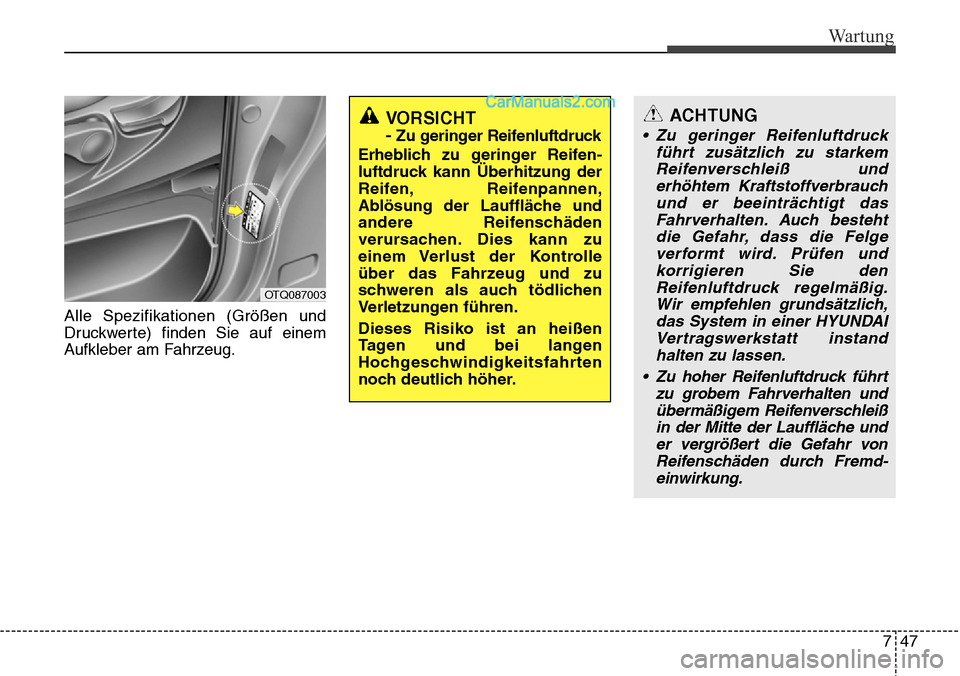

Alle Spezifikationen (Größen und
Druckwerte) finden Sie auf einem
Aufkleber am Fahrzeug.
OTQ087003
VORSICHT
-
Zu geringer Reifenluftdruck
Erheblich zu geringer Reifen
-
luftdruck kann Überhitzung der
Reifen, Reifenpannen,
Ablösung der Lauffläche und
andere Reifenschäden
verursachen. Dies kann zu
einem Verlust der Kontrolle
über das Fahrzeug und zu
schweren als auch tödlichen
Verletzungen führen.
Dieses Risiko ist an heißen
Tagen und bei langen
Hochgeschwindigkeitsfahrten
noch deutlich höher.
ACHTUNG
• Zu geringer Reifenluftdruck
führt zusätzlich zu starkem
Reifenverschleiß und
erhöhtem Kraftstoffverbrauch
und er beeinträchtigt das
Fahrverhalten. Auch besteht
die Gefahr, dass die Felge
verformt wird. Prüfen und
korrigieren Sie den
Reifenluftdruck regelmäßig.
Wir empfehlen grundsätzlich,
das System in einer HYUNDAI
Vertragswerkstatt instand
halten zu lassen.
• Zu hoher Reifenluftdruck führt
zu grobem Fahrverhalten und
übermäßigem Reifenverschleiß
in der Mitte der Lauffläche und
er vergrößert die Gefahr von
Reifenschäden durch Fremd
-
einwirkung.

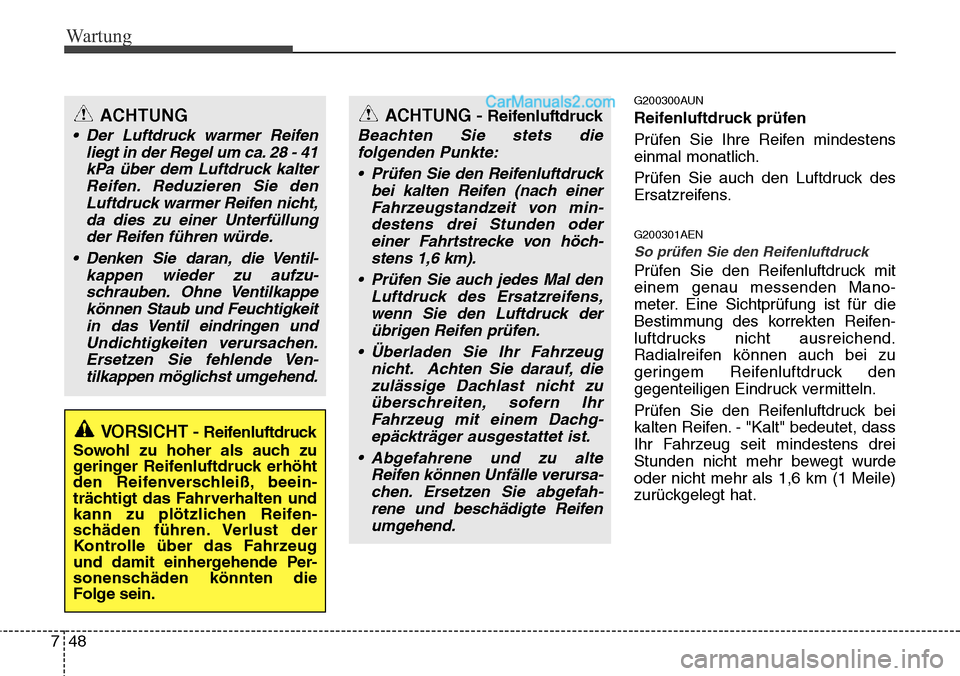

Wartung
48 7
G200300AUN
Reifenluftdruck prüfen
Prüfen Sie Ihre Reifen mindestens
einmal monatlich.
Prüfen Sie auch den Luftdruck des
Ersatzreifens.
G200301AEN
So prüfen Sie den Reifenluftdruck
Prüfen Sie den Reifenluftdruck mit
einem genau messenden Mano-
meter. Eine Sichtprüfung ist für die
Bestimmung des korrekten Reifen-
luftdrucks nicht ausreichend.
Radialreifen können auch bei zu
geringem Reifenluftdruck den
gegenteiligen Eindruck vermitteln.
Prüfen Sie den Reifenluftdruck bei
kalten Reifen. - "Kalt" bedeutet, dass
Ihr Fahrzeug seit mindestens drei
Stunden nicht mehr bewegt wurde
oder nicht mehr als 1,6 km (1 Meile)
zurückgelegt hat.
VORSICHT - Reifenluftdruck
Sowohl zu hoher als auch zu
geringer Reifenluftdruck erhöht
den Reifenverschleiß, beein
-trächtigt das Fahrverhalten und
kann zu plötzlichen Reifen-schäden führen. Verlust der
Kontrolle über das Fahrzeug
und damit einhergehende Per
-sonenschädenkönnten die
Folge sein.
ACHTUNG - Reifenluftdruck
Beachten Sie stets die
folgenden Punkte:
• Prüfen Sie den Reifenluftdruck
bei kalten Reifen (nach einer
Fahrzeugstandzeit von min
-
destens drei Stunden oder
einer F
ahrtstrecke von höch
-
stens 1,6 km).
• Prüfen Sie auch jedes Mal den
Luftdruck des Ersatzreifens,
wenn Sie den Luftdruck der
übrigen Reifen prüfen.
• Überladen Sie Ihr Fahrzeug
nicht. Achten Sie darauf, die
zulässige Dachlast nicht zu
überschreiten, sofern Ihr
Fahrzeug mit einem Dachg
-
epäckträger ausgestattet ist.
•
Abgefahrene und zu alte
Reifen können Unfälle verursa
-
chen. Ersetzen Sie abgefah-
rene und beschädigte Reifen
umg
ehend.
ACHTUNG
• Der Luftdruck warmer Reifen
liegt in der Regel um ca. 28 - 41
kPa über dem Luftdruck kalter
Reifen. Reduzieren Sie den
Luftdruck warmer Reifen nicht,
da dies zu einer Unterfüllung
der Reifen führen würde.
• Denken Sie daran, die Ventil
-
kappen wieder zu aufzu-
schrauben. Ohne Ventilkappe
können Staub und Feuc
htigkeit
in das Ventil eindringen und
Undichtigkeiten verursachen.
Ersetzen Sie fehlende Ven
-
tilkappen möglichst umgehend.
