Qué hacer en caso de emergencia
10 6
F070300ATQ

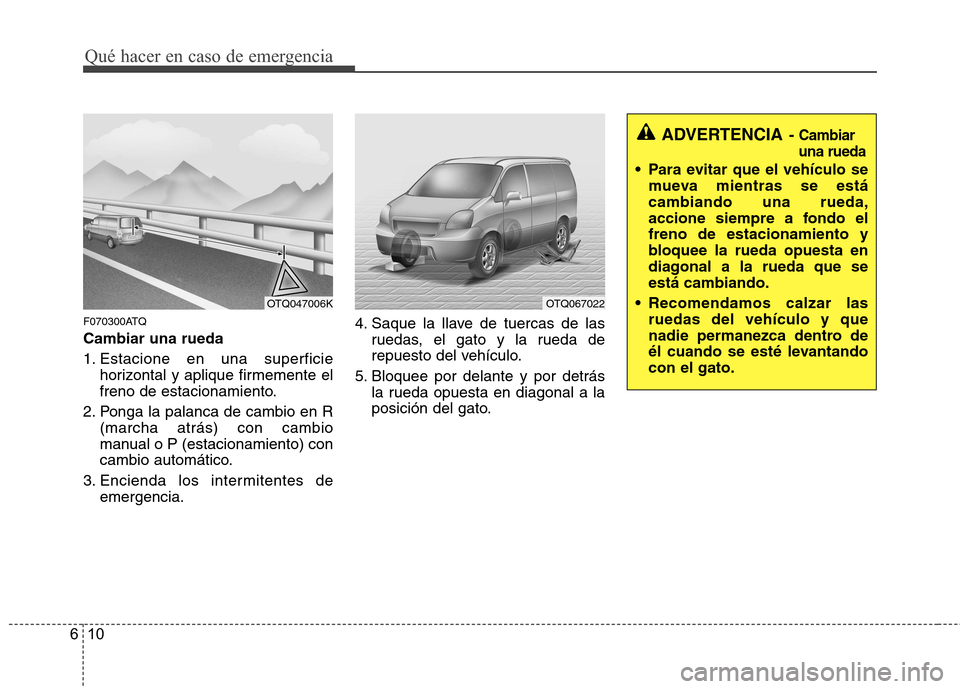

Cambiar una rueda
1. Estacione en una superficie
horizontal y aplique firmemente el
freno de estacionamiento.
2. Ponga la palanca de cambio en R
(marcha atrás) con cambio
manual o P (estacionamiento) con
cambio automático.
3. Encienda los intermitentes de
emergencia.4. Saque la llave de tuercas de las
ruedas, el gato y la rueda de
repuesto del vehículo.
5. Bloquee por delante y por detrás
la rueda opuesta en diagonal a la
posición del gato.
ADVERTENCIA- Cambiar
una rueda
Para evitar que el vehículo se
mueva mientras se está
cambiando una rueda,
accione siempre a fondo el
freno de estacionamiento y
bloquee la rueda opuesta en
diagonal a la rueda que se
está cambiando.
Recomendamos calzar las
ruedas del vehículo y que
nadie permanezca dentro de
él cuando se esté levantando
con el gato.
OTQ047006KOTQ067022

611
Qué hacer en caso de emergencia

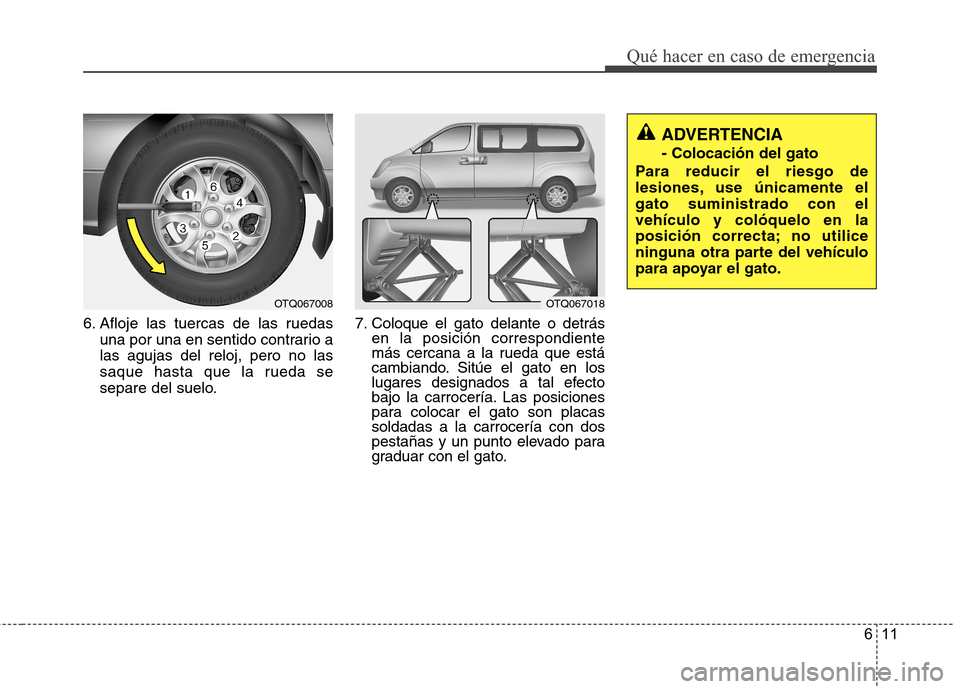

6. Afloje las tuercas de las ruedas
una por una en sentido contrario a
las agujas del reloj, pero no las
saque hasta que la rueda se
separe del suelo.7. Coloque el gato delante o detrás
en la posición correspondiente
más cercana a la rueda que está
cambiando. Sitúe el gato en los
lugares designados a tal efecto
bajo la carrocería. Las posiciones
para colocar el gato son placas
soldadas a la carrocería con dos
pestañas y un punto elevado para
graduar con el gato.
ADVERTENCIA
- Colocación del gato
Para reducir el riesgo de
lesiones, use únicamente el
gato suministrado con el
vehículo y colóquelo en la
posición correcta; no utilice
ninguna otra parte del vehículo
para apoyar el gato.
OTQ067018OTQ067008

Qué hacer en caso de emergencia
12 6

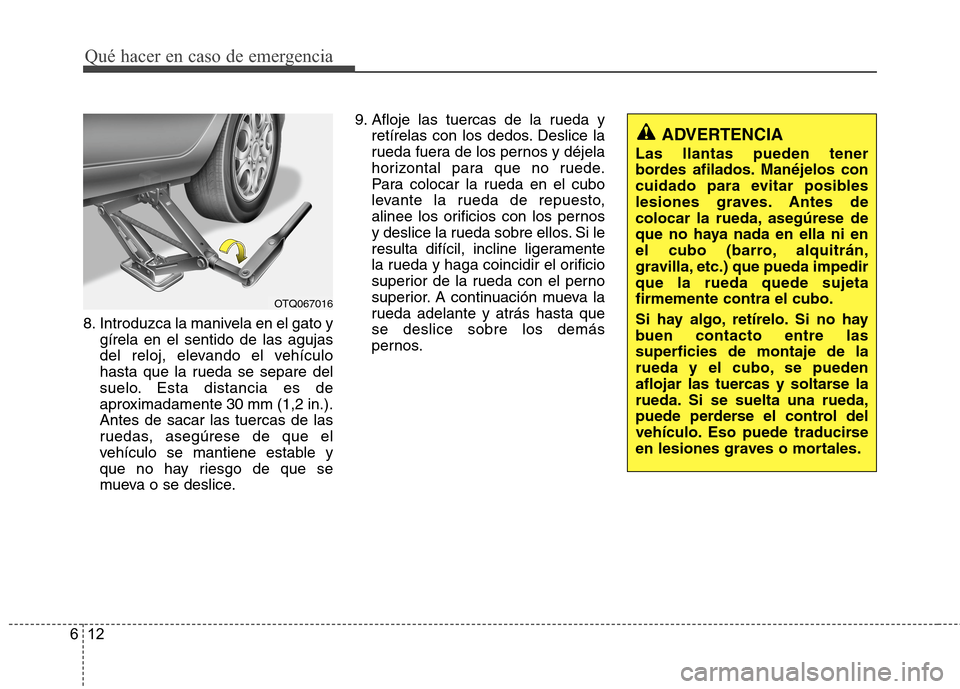

8. Introduzca la manivela en el gato y
gírela en el sentido de las agujas
del reloj, elevando el vehículo
hasta que la rueda se separe del
suelo. Esta distancia es de
aproximadamente 30 mm (1,2 in.).
Antes de sacar las tuercas de las
ruedas, asegúrese de que el
vehículo se mantiene estable y
que no hay riesgo de que se
mueva o se deslice.9. Afloje las tuercas de la rueda y
retírelas con los dedos. Deslice la
rueda fuera de los pernos y déjela
horizontal para que no ruede.
Para colocar la rueda en el cubo
levante la rueda de repuesto,
alinee los orificios con los pernos
y deslice la rueda sobre ellos. Si le
resulta difícil, incline ligeramente
la rueda y haga coincidir el orificio
superior de la rueda con el perno
superior. A continuación mueva la
rueda adelante y atrás hasta que
se deslice sobre los demás
pernos.
ADVERTENCIA
Las llantas pueden tener
bordes afilados. Manéjelos con
cuidado para evitar posibles
lesiones graves. Antes de
colocar la rueda, asegúrese de
que no haya nada en ella ni en
el cubo (barro, alquitrán,
gravilla, etc.) que pueda impedir
que la rueda quede sujeta
firmemente contra el cubo.
Si hay algo, retírelo. Si no hay
buen contacto entre las
superficies de montaje de la
rueda y el cubo, se pueden
aflojar las tuercas y soltarse la
rueda. Si se suelta una rueda,
puede perderse el control del
vehículo. Eso puede traducirse
en lesiones graves o mortales.
OTQ067016

613
Qué hacer en caso de emergencia

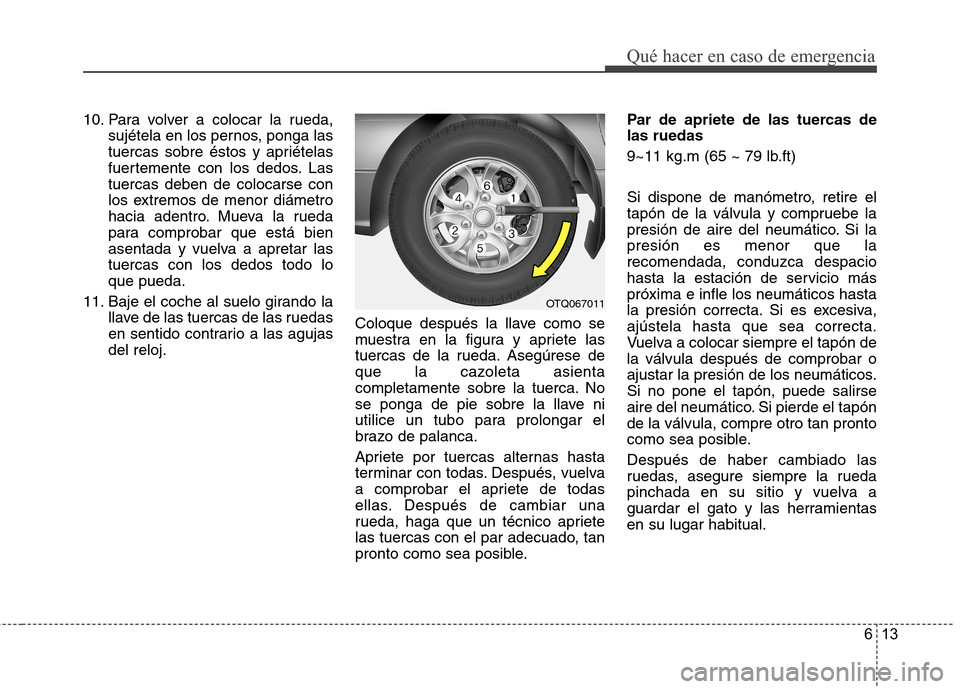

10. Para volver a colocar la rueda,
sujétela en los pernos, ponga las
tuercas sobre éstos y apriételas
fuertemente con los dedos. Las
tuercas deben de colocarse con
los extremos de menor diámetro
hacia adentro. Mueva la rueda
para comprobar que está bien
asentada y vuelva a apretar las
tuercas con los dedos todo lo
que pueda.
11. Baje el coche al suelo girando la
llave de las tuercas de las ruedas
en sentido contrario a las agujas
del reloj.Coloque después la llave como se
muestra en la figura y apriete las
tuercas de la rueda. Asegúrese de
que la cazoleta asienta
completamente sobre la tuerca. No
se ponga de pie sobre la llave ni
utilice un tubo para prolongar el
brazo de palanca.
Apriete por tuercas alternas hasta
terminar con todas. Después, vuelva
a comprobar el apriete de todas
ellas. Después de cambiar una
rueda, haga que un técnico apriete
las tuercas con el par adecuado, tan
pronto como sea posible.Par de apriete de las tuercas de
las ruedas
9~11 kg.m (65 ~ 79 lb.ft)
Si dispone de manómetro, retire el
tapón de la válvula y compruebe la
presión de aire del neumático. Si la
presión es menor que la
recomendada, conduzca despacio
hasta la estación de servicio más
próxima e infle los neumáticos hasta
la presión correcta. Si es excesiva,
ajústela hasta que sea correcta.
Vuelva a colocar siempre el tapón de
la válvula después de comprobar o
ajustar la presión de los neumáticos.
Si no pone el tapón, puede salirse
aire del neumático. Si pierde el tapón
de la válvula, compre otro tan pronto
como sea posible.
Después de haber cambiado las
ruedas, asegure siempre la rueda
pinchada en su sitio y vuelva a
guardar el gato y las herramientas
en su lugar habitual.
OTQ067011

Qué hacer en caso de emergencia
14 6

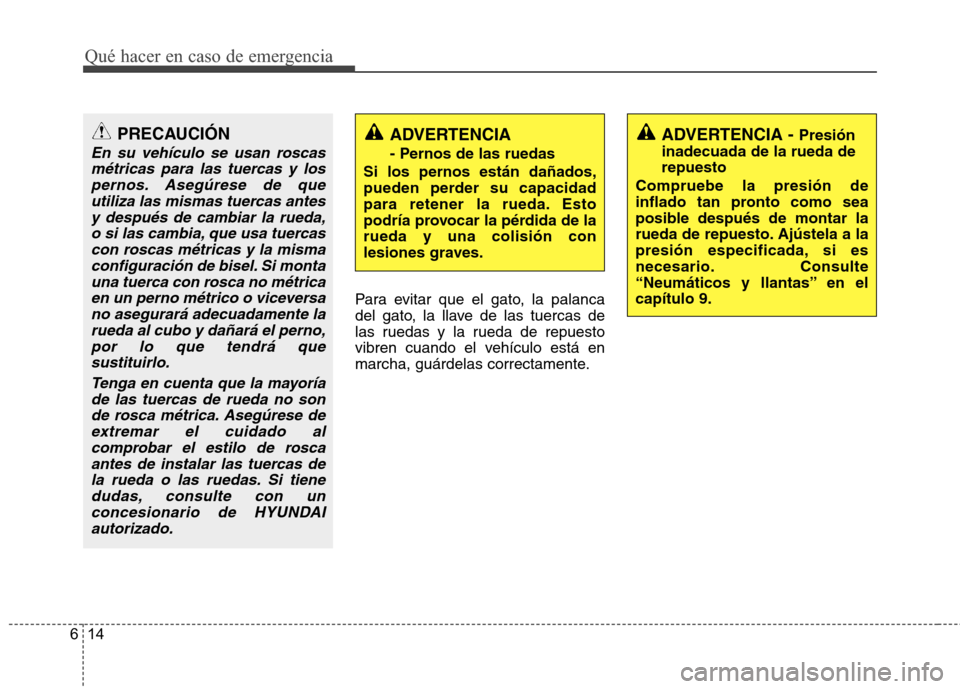

Para evitar que el gato, la palanca
del gato, la llave de las tuercas de
las ruedas y la rueda de repuesto
vibren cuando el vehículo está en
marcha, guárdelas correctamente.
PRECAUCIÓN
En su vehículo se usan roscas
métricas para las tuercas y los
pernos. Asegúrese de que
utiliza las mismas tuercas antes
y después de cambiar la rueda,
o si las cambia, que usa tuercas
con roscas métricas y la misma
configuración de bisel. Si monta
una tuerca con rosca no métrica
en un perno métrico o viceversa
no asegurará adecuadamente la
rueda al cubo y dañará el perno,
por lo que tendrá que
sustituirlo.
Tenga en cuenta que la mayoría
de las tuercas de rueda no son
de rosca métrica. Asegúrese de
extremar el cuidado al
comprobar el estilo de rosca
antes de instalar las tuercas de
la rueda o las ruedas. Si tiene
dudas, consulte con un
concesionario de HYUNDAI
autorizado.
ADVERTENCIA
- Pernos de las ruedas
Si los pernos están dañados,
pueden perder su capacidad
para retener la rueda. Esto
podría provocar la pérdida de la
rueda y una colisión con
lesiones graves.
ADVERTENCIA - Presión
inadecuada de la rueda de
repuesto
Compruebe la presión de
inflado tan pronto como sea
posible después de montar la
rueda de repuesto. Ajústela a la
presión especificada, si es
necesario. Consulte
“Neumáticos y llantas” en el
capítulo 9.

615
Qué hacer en caso de emergencia

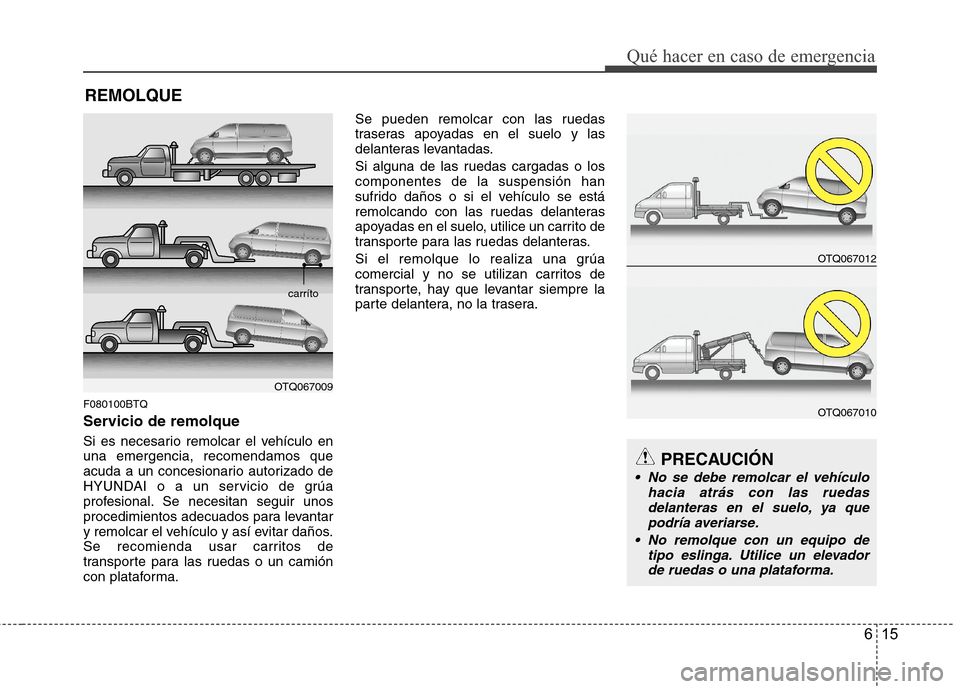

REMOLQUE
F080100BTQ
Servicio de remolque
Si es necesario remolcar el vehículo en
una emergencia, recomendamos que
acuda a un concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional. Se necesitan seguir unos
procedimientos adecuados para levantar
y remolcar el vehículo y así evitar daños.
Se recomienda usar carritos de
transporte para las ruedas o un camión
con plataforma.Se pueden remolcar con las ruedas
traseras apoyadas en el suelo y las
delanteras levantadas.
Si alguna de las ruedas cargadas o los
componentes de la suspensión han
sufrido daños o si el vehículo se está
remolcando con las ruedas delanteras
apoyadas en el suelo, utilice un carrito de
transporte para las ruedas delanteras.
Si el remolque lo realiza una grúa
comercial y no se utilizan carritos de
transporte, hay que levantar siempre la
parte delantera, no la trasera.
PRECAUCIÓN
No se debe remolcar el vehículo
hacia atrás con las ruedas
delanteras en el suelo, ya que
podría averiarse.
No remolque con un equipo de
tipo eslinga. Utilice un elevador
de ruedas o una plataforma.
OTQ067009carríto
OTQ067012
OTQ067010

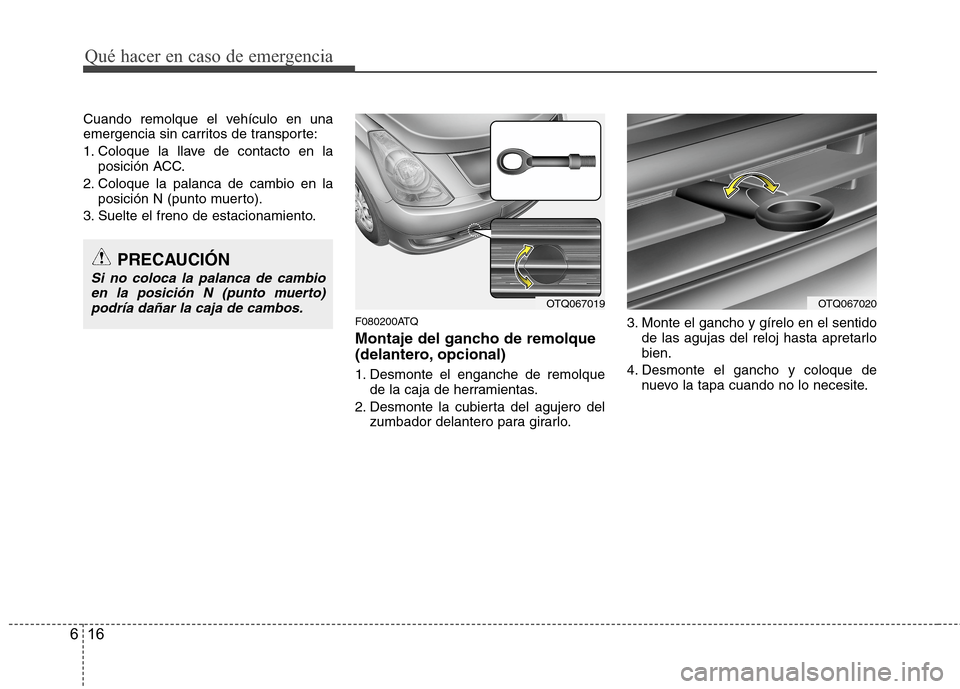

Qué hacer en caso de emergencia
16 6
Cuando remolque el vehículo en una
emergencia sin carritos de transporte:
1. Coloque la llave de contacto en la
posición ACC.
2. Coloque la palanca de cambio en la
posición N (punto muerto).
3. Suelte el freno de estacionamiento.
F080200ATQ
Montaje del gancho de remolque
(delantero, opcional)
1. Desmonte el enganche de remolque
de la caja de herramientas.
2. Desmonte la cubierta del agujero del
zumbador delantero para girarlo.3. Monte el gancho y gírelo en el sentido
de las agujas del reloj hasta apretarlo
bien.
4. Desmonte el gancho y coloque de
nuevo la tapa cuando no lo necesite.
PRECAUCIÓN
Si no coloca la palanca de cambio
en la posición N (punto muerto)
podría dañar la caja de cambos.
OTQ067019OTQ067020

617
Qué hacer en caso de emergencia
F080300AEN

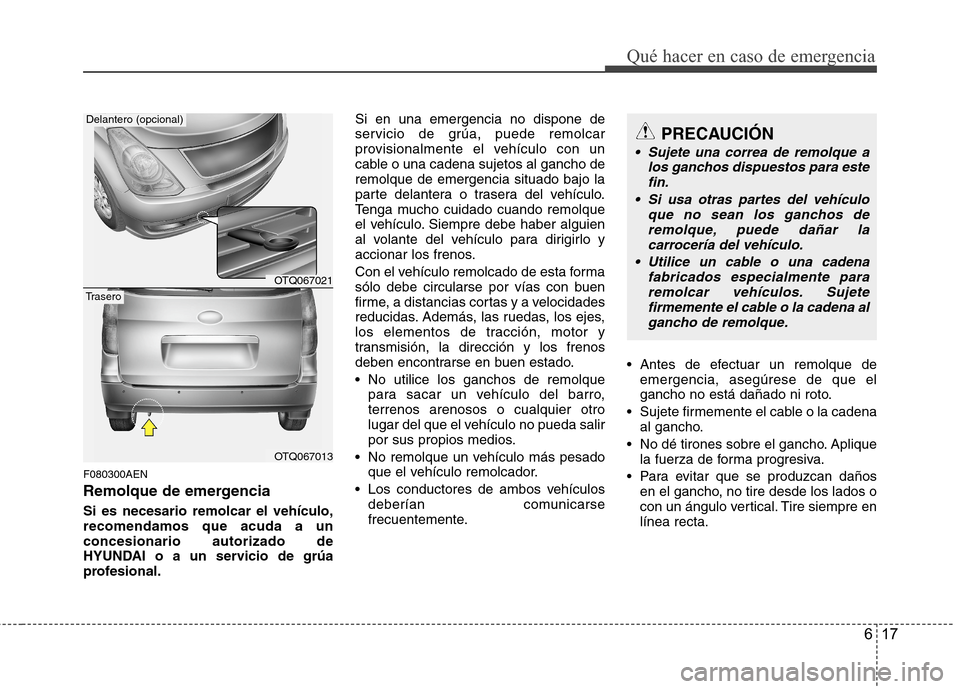

Remolque de emergencia
Si es necesario remolcar el vehículo,
recomendamos que acuda a un
concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.Si en una emergencia no dispone de
servicio de grúa, puede remolcar
provisionalmente el vehículo con un
cable o una cadena sujetos al gancho de
remolque de emergencia situado bajo la
parte delantera o trasera del vehículo.
Tenga mucho cuidado cuando remolque
el vehículo. Siempre debe haber alguien
al volante del vehículo para dirigirlo y
accionar los frenos.
Con el vehículo remolcado de esta forma
sólo debe circularse por vías con buen
firme, a distancias cortas y a velocidades
reducidas. Además, las ruedas, los ejes,
los elementos de tracción, motor y
transmisión, la dirección y los frenos
deben encontrarse en buen estado.
No utilice los ganchos de remolque
para sacar un vehículo del barro,
terrenos arenosos o cualquier otro
lugar del que el vehículo no pueda salir
por sus propios medios.
No remolque un vehículo más pesado
que el vehículo remolcador.
Los conductores de ambos vehículos
deberían comunicarse
frecuentemente. Antes de efectuar un remolque de
emergencia, asegúrese de que el
gancho no está dañado ni roto.
Sujete firmemente el cable o la cadena
al gancho.
No dé tirones sobre el gancho. Aplique
la fuerza de forma progresiva.
Para evitar que se produzcan daños
en el gancho, no tire desde los lados o
con un ángulo vertical. Tire siempre en
línea recta.
PRECAUCIÓN
Sujete una correa de remolque a
los ganchos dispuestos para este
fin.
Si usa otras partes del vehículo
que no sean los ganchos de
remolque, puede dañar la
carrocería del vehículo.
Utilice un cable o una cadena
fabricados especialmente para
remolcar vehículos. Sujete
firmemente el cable o la cadena al
gancho de remolque.
OTQ067021
OTQ067013
Delantero (opcional)
Trasero

Qué hacer en caso de emergencia
18 6

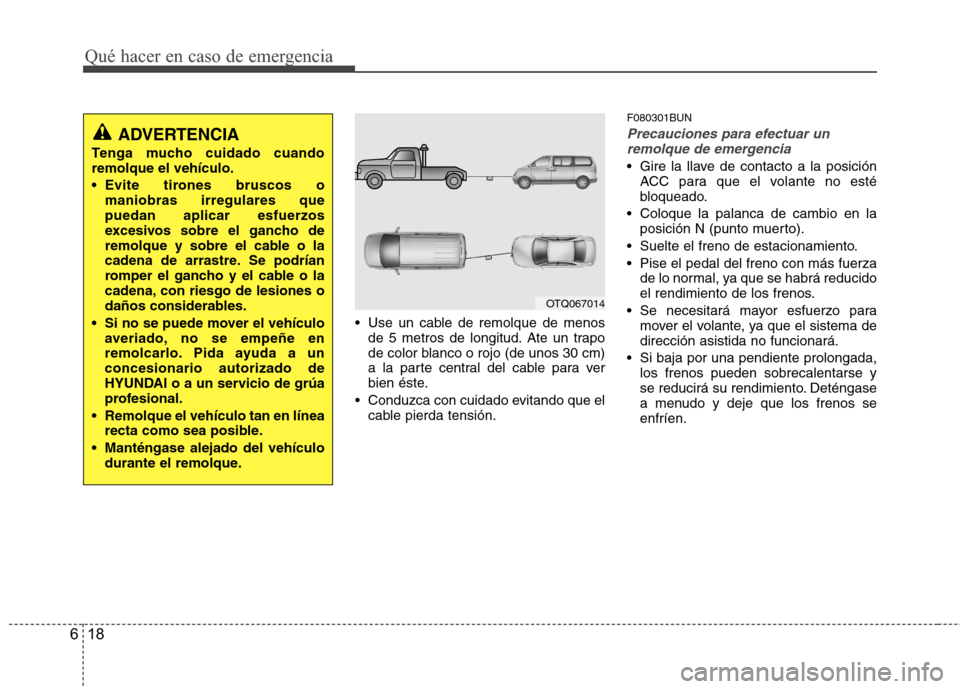

Use un cable de remolque de menos
de 5 metros de longitud. Ate un trapo
de color blanco o rojo (de unos 30 cm)
a la parte central del cable para ver
bien éste.
Conduzca con cuidado evitando que el
cable pierda tensión.
F080301BUN
Precauciones para efectuar un
remolque de emergencia
Gire la llave de contacto a la posición
ACC para que el volante no esté
bloqueado.
Coloque la palanca de cambio en la
posición N (punto muerto).
Suelte el freno de estacionamiento.
Pise el pedal del freno con más fuerza
de lo normal, ya que se habrá reducido
el rendimiento de los frenos.
Se necesitará mayor esfuerzo para
mover el volante, ya que el sistema de
dirección asistida no funcionará.
Si baja por una pendiente prolongada,
los frenos pueden sobrecalentarse y
se reducirá su rendimiento. Deténgase
a menudo y deje que los frenos se
enfríen.
ADVERTENCIA
Tenga mucho cuidado cuando
remolque el vehículo.

maniobras irregulares que
puedan aplicar esfuerzos
excesivos sobre el gancho de
remolque y sobre el cable o la
cadena de arrastre. Se podrían
romper el gancho y el cable o la
cadena, con riesgo de lesiones o
daños considerables.
Si no se puede mover el vehículo
averiado, no se empeñe en
remolcarlo. Pida ayuda a un
concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.
Remolque el vehículo tan en línea
recta como sea posible.
Manténgase alejado del vehículo
durante el remolque.
OTQ067014

619

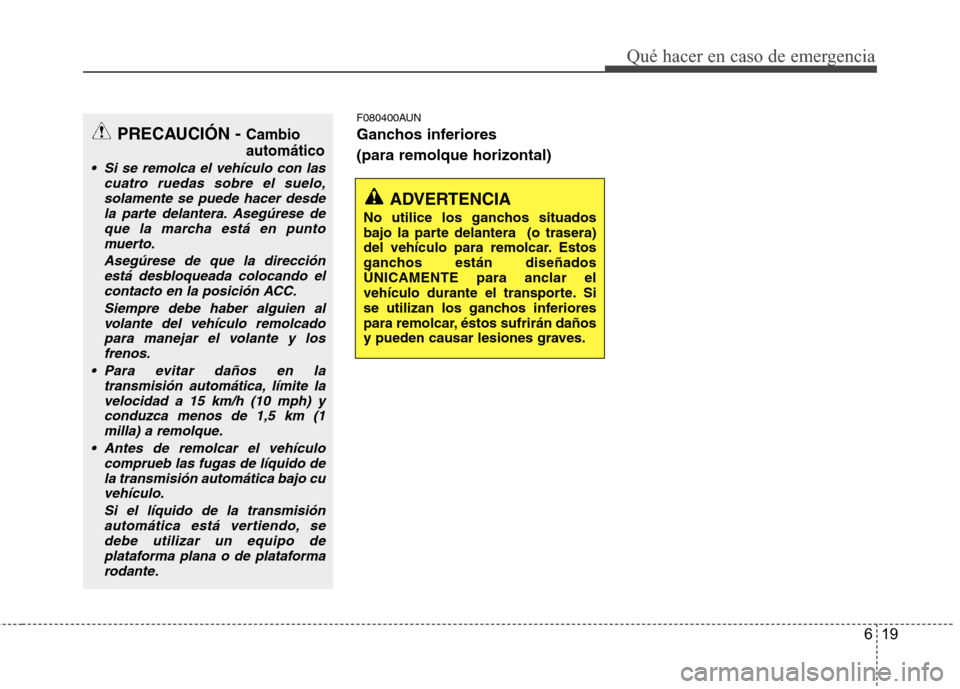

Qué hacer en caso de emergencia
F080400AUN
Ganchos inferiores
(para remolque horizontal)
ADVERTENCIA
No utilice los ganchos situados
bajo la parte delantera (o trasera)
del vehículo para remolcar. Estos
ganchos están diseñados
ÚNICAMENTE para anclar el
vehículo durante el transporte. Si
se utilizan los ganchos inferiores
para remolcar, éstos sufrirán daños
y pueden causar lesiones graves.
PRECAUCIÓN - Cambio
automático
Si se remolca el vehículo con las
cuatro ruedas sobre el suelo,
solamente se puede hacer desde
la parte delantera. Asegúrese de
que la marcha está en punto
muerto.
Asegúrese de que la dirección
está desbloqueada colocando el
contacto en la posición ACC.
Siempre debe haber alguien al
volante del vehículo remolcado
para manejar el volante y los
frenos.
Para evitar daños en la
transmisión automática, límite la
velocidad a 15 km/h (10 mph) y
conduzca menos de 1,5 km (1
milla) a remolque.
Antes de remolcar el vehículo
comprueb las fugas de líquido de
la transmisión automática bajo cu
vehículo.
Si el líquido de la transmisión
automática está vertiendo, se
debe utilizar un equipo de
plataforma plana o de plataforma
rodante.
