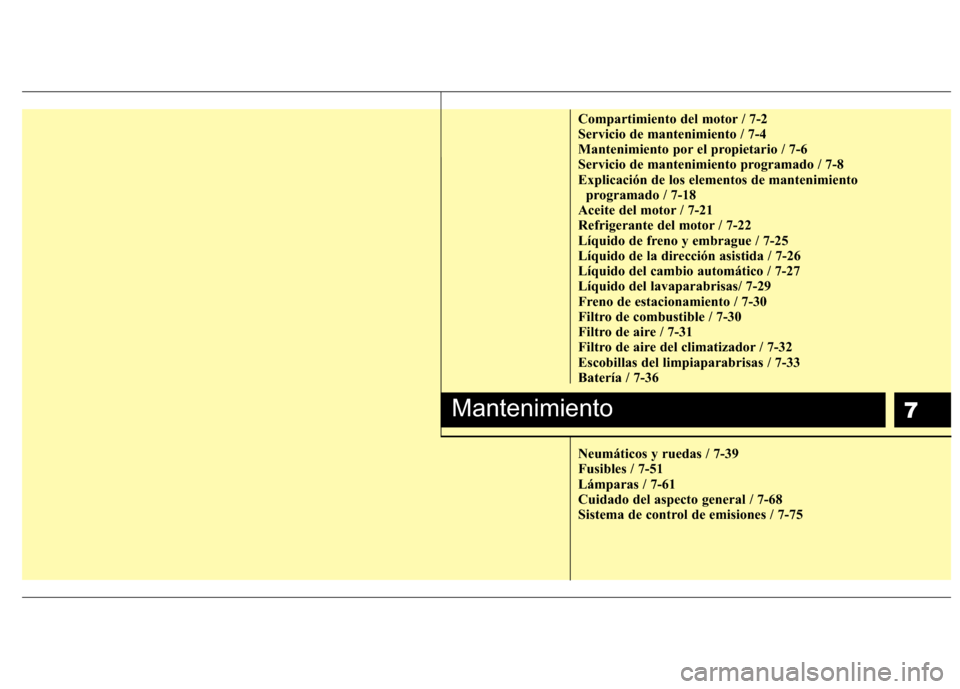

7
Compartimiento del motor / 7-2
Servicio de mantenimiento / 7-4
Mantenimiento por el propietario / 7-6
Servicio de mantenimiento programado / 7-8
Explicación de los elementos de mantenimiento
programado / 7-18
Aceite del motor / 7-21
Refrigerante del motor / 7-22
Líquido de freno y embrague / 7-25
Líquido de la dirección asistida / 7-26
Líquido del cambio automático / 7-27
Líquido del lavaparabrisas/ 7-29
Freno de estacionamiento / 7-30
Filtro de combustible / 7-30
Filtro de aire / 7-31
Filtro de aire del climatizador / 7-32
Escobillas del limpiaparabrisas / 7-33
Batería / 7-36
Neumáticos y ruedas / 7-39
Fusibles / 7-51
Lámparas / 7-61
Cuidado del aspecto general / 7-68
Sistema de control de emisiones / 7-75
Mantenimiento

Mantenimiento
2 7
COMPARTIMIENTO DEL MOTOR

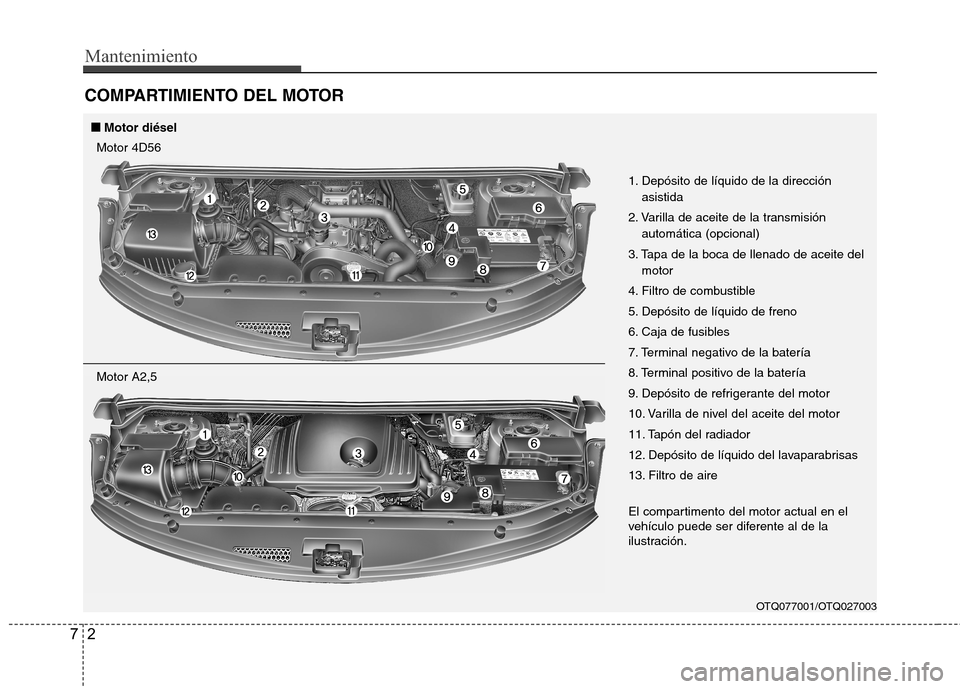

OTQ077001/OTQ027003
1. Depósito de líquido de la dirección
asistida
2. Varilla de aceite de la transmisión
automática (opcional)
3. Tapa de la boca de llenado de aceite del
motor
4. Filtro de combustible
5. Depósito de líquido de freno
6. Caja de fusibles
7. Terminal negativo de la batería
8. Terminal positivo de la batería
9. Depósito de refrigerante del motor
10. Varilla de nivel del aceite del motor
11. Tapón del radiador
12. Depósito de líquido del lavaparabrisas
13. Filtro de aire
El compartimento del motor actual en el
vehículo puede ser diferente al de la
ilustración.
■ ■
Motor diésel
Motor 4D56
Motor A2,5

73
Mantenimiento

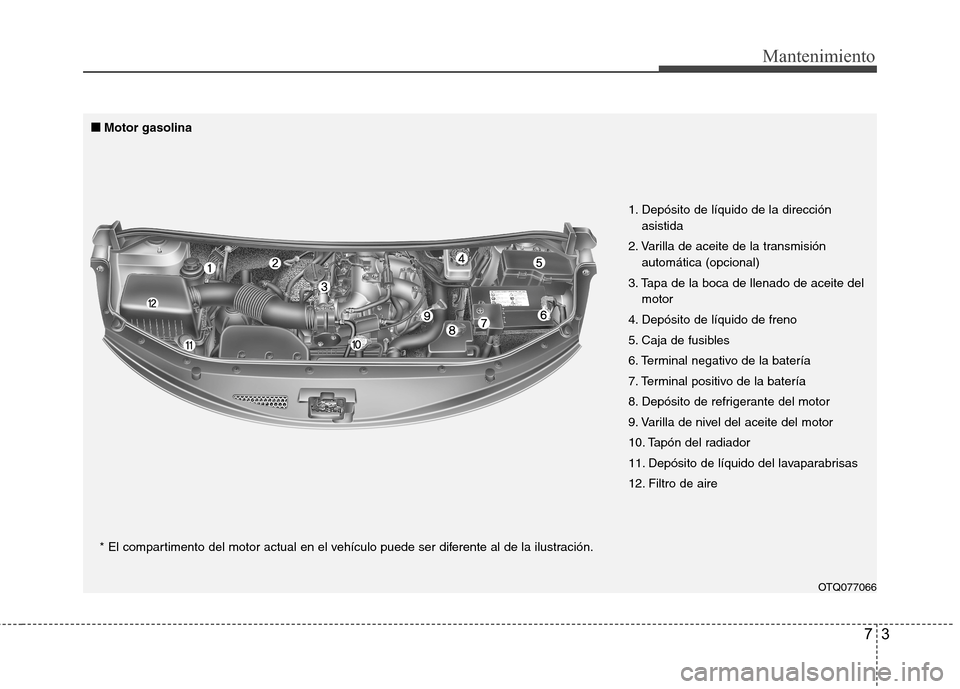

OTQ077066
1. Depósito de líquido de la dirección
asistida
2. Varilla de aceite de la transmisión
automática (opcional)
3. Tapa de la boca de llenado de aceite del
motor
4. Depósito de líquido de freno
5. Caja de fusibles
6. Terminal negativo de la batería
7. Terminal positivo de la batería
8. Depósito de refrigerante del motor
9. Varilla de nivel del aceite del motor
10. Tapón del radiador
11. Depósito de líquido del lavaparabrisas
12. Filtro de aire ■ ■
Motor gasolina
* El compartimento del motor actual en el vehículo puede ser diferente al de la ilustración.

Mantenimiento
4 7

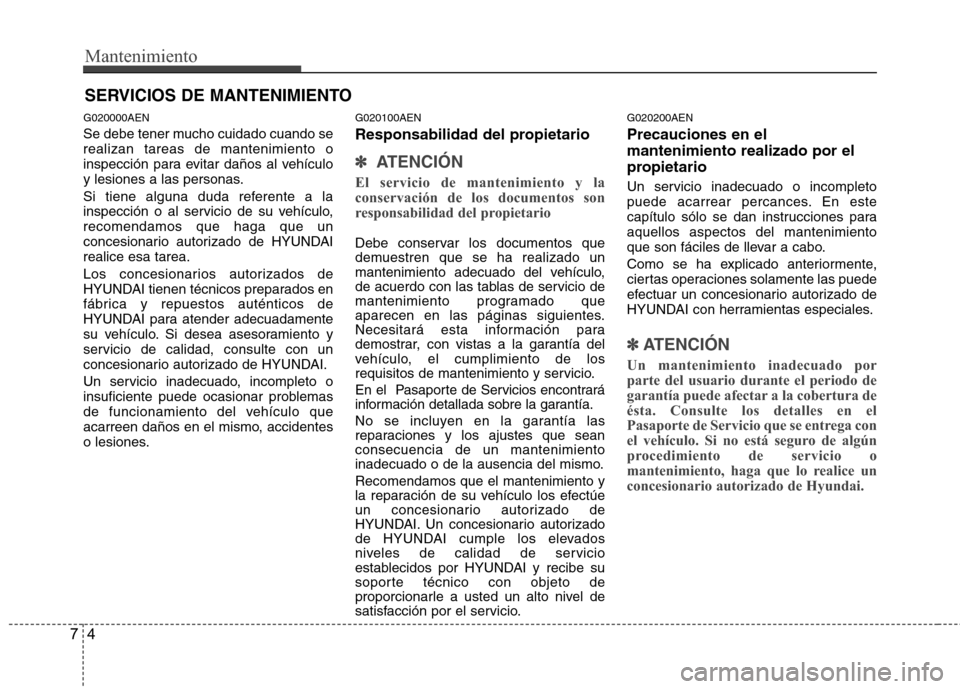

SERVICIOS DE MANTENIMIENTO
G020000AEN
Se debe tener mucho cuidado cuando se
realizan tareas de mantenimiento o
inspección para evitar daños al vehículo
y lesiones a las personas.
Si tiene alguna duda referente a la
inspección o al servicio de su vehículo,
recomendamos que haga que un
concesionario autorizado de HYUNDAI
realice esa tarea.
Los concesionarios autorizados de
HYUNDAI tienen técnicos preparados en
fábrica y repuestos auténticos de
HYUNDAI para atender adecuadamente
su vehículo. Si desea asesoramiento y
servicio de calidad, consulte con un
concesionario autorizado de HYUNDAI.
Un servicio inadecuado, incompleto o
insuficiente puede ocasionar problemas
de funcionamiento del vehículo que
acarreen daños en el mismo, accidentes
o lesiones.
G020100AEN
Responsabilidad del propietario
✽ ✽

ATENCIÓN
El servicio de mantenimiento y la
conservación de los documentos son
responsabilidad del propietario
Debe conservar los documentos que
demuestren que se ha realizado un
mantenimiento adecuado del vehículo,
de acuerdo con las tablas de servicio de
mantenimiento programado que
aparecen en las páginas siguientes.
Necesitará esta información para
demostrar, con vistas a la garantía del
vehículo, el cumplimiento de los
requisitos de mantenimiento y servicio.
En el Pasaporte de Servicios encontrará
información detallada sobre la garantía.
No se incluyen en la garantía las
reparaciones y los ajustes que sean
consecuencia de un mantenimiento
inadecuado o de la ausencia del mismo.
Recomendamos que el mantenimiento y
la reparación de su vehículo los efectúe
un concesionario autorizado de
HYUNDAI. Un concesionario autorizado
de HYUNDAI cumple los elevados
niveles de calidad de servicio
establecidos por HYUNDAI y recibe su
soporte técnico con objeto de
proporcionarle a usted un alto nivel de
satisfacción por el servicio.
G020200AEN
Precauciones en el
mantenimiento realizado por el
propietario
Un servicio inadecuado o incompleto
puede acarrear percances. En este
capítulo sólo se dan instrucciones para
aquellos aspectos del mantenimiento
que son fáciles de llevar a cabo.
Como se ha explicado anteriormente,
ciertas operaciones solamente las puede
efectuar un concesionario autorizado de
HYUNDAI con herramientas especiales.
✽ ✽
ATENCIÓN
Un mantenimiento inadecuado por
parte del usuario durante el periodo de
garantía puede afectar a la cobertura de
ésta. Consulte los detalles en el
Pasaporte de Servicio que se entrega con
el vehículo. Si no está seguro de algún
procedimiento de servicio o
mantenimiento, haga que lo realice un
concesionario autorizado de Hyundai.

75
Mantenimiento
G020300ATQ

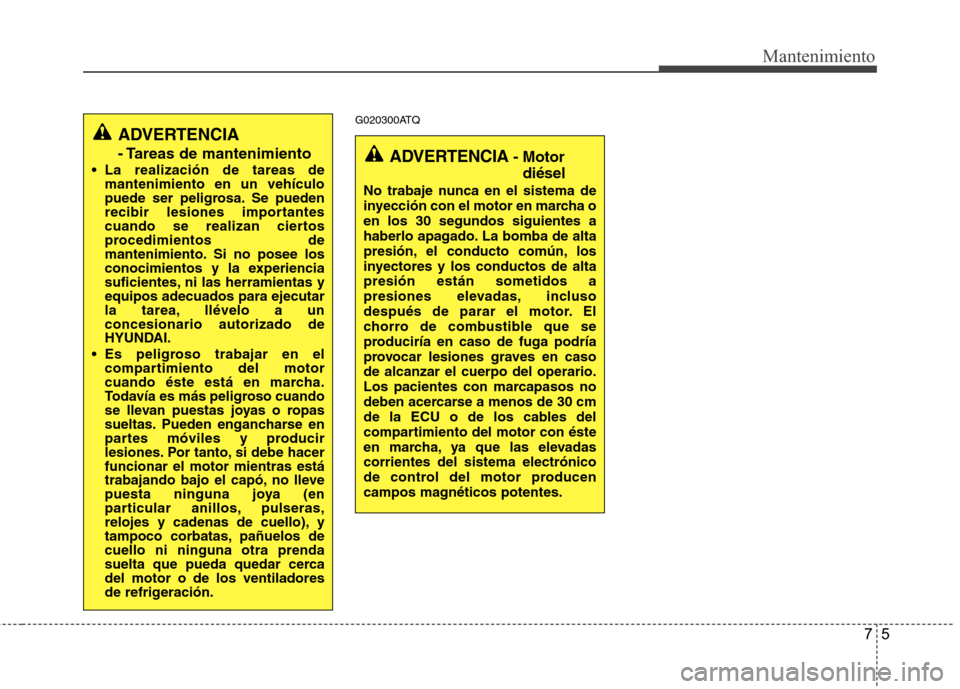

ADVERTENCIA
- Tareas de mantenimiento
La realización de tareas de
mantenimiento en un vehículo
puede ser peligrosa. Se pueden
recibir lesiones importantes
cuando se realizan ciertos
procedimientos de
mantenimiento. Si no posee los
conocimientos y la experiencia
suficientes, ni las herramientas y
equipos adecuados para ejecutar
la tarea, llévelo a un
concesionario autorizado de
HYUNDAI.
Es peligroso trabajar en el
compartimiento del motor
cuando éste está en marcha.
Todavía es más peligroso cuando
se llevan puestas joyas o ropas
sueltas. Pueden engancharse en
partes móviles y producir
lesiones. Por tanto, si debe hacer
funcionar el motor mientras está
trabajando bajo el capó, no lleve
puesta ninguna joya (en
particular anillos, pulseras,
relojes y cadenas de cuello), y
tampoco corbatas, pañuelos de
cuello ni ninguna otra prenda
suelta que pueda quedar cerca
del motor o de los ventiladores
de refrigeración.ADVERTENCIA- Motor
diésel
No trabaje nunca en el sistema de
inyección con el motor en marcha o
en los 30 segundos siguientes a
haberlo apagado. La bomba de alta
presión, el conducto común, los
inyectores y los conductos de alta
presión están sometidos a
presiones elevadas, incluso
después de parar el motor. El
chorro de combustible que se
produciría en caso de fuga podría
provocar lesiones graves en caso
de alcanzar el cuerpo del operario.
Los pacientes con marcapasos no
deben acercarse a menos de 30 cm
de la ECU o de los cables del
compartimiento del motor con éste
en marcha, ya que las elevadas
corrientes del sistema electrónico
de control del motor producen
campos magnéticos potentes.

Mantenimiento
6 7

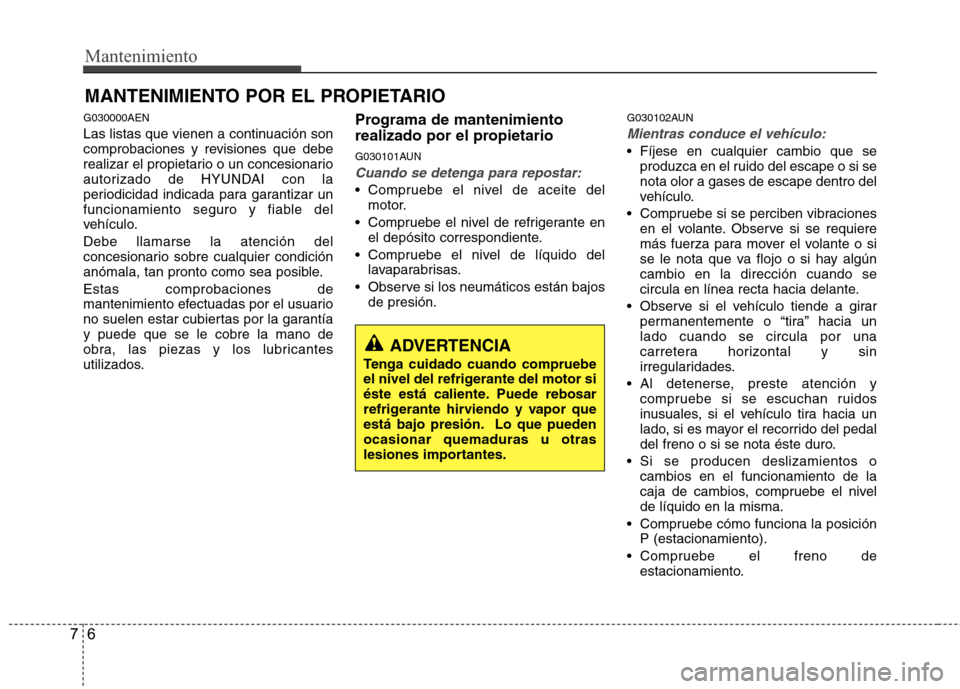

MANTENIMIENTO POR EL PROPIETARIO
G030000AEN
Las listas que vienen a continuación son
comprobaciones y revisiones que debe
realizar el propietario o un concesionario
autorizado de HYUNDAI con la
periodicidad indicada para garantizar un
funcionamiento seguro y fiable del
vehículo.
Debe llamarse la atención del
concesionario sobre cualquier condición
anómala, tan pronto como sea posible.
Estas comprobaciones de
mantenimiento efectuadas por el usuario
no suelen estar cubiertas por la garantía
y puede que se le cobre la mano de
obra, las piezas y los lubricantes
utilizados.Programa de mantenimiento
realizado por el propietario
G030101AUN
Cuando se detenga para repostar:
Compruebe el nivel de aceite del
motor.
Compruebe el nivel de refrigerante en
el depósito correspondiente.
Compruebe el nivel de líquido del
lavaparabrisas.
Observe si los neumáticos están bajos
de presión.
G030102AUN
Mientras conduce el vehículo:
Fíjese en cualquier cambio que se
produzca en el ruido del escape o si se
nota olor a gases de escape dentro del
vehículo.
Compruebe si se perciben vibraciones
en el volante. Observe si se requiere
más fuerza para mover el volante o si
se le nota que va flojo o si hay algún
cambio en la dirección cuando se
circula en línea recta hacia delante.
Observe si el vehículo tiende a girar
permanentemente o “tira” hacia un
lado cuando se circula por una
carretera horizontal y sin
irregularidades.
Al detenerse, preste atención y
compruebe si se escuchan ruidos
inusuales, si el vehículo tira hacia un
lado, si es mayor el recorrido del pedal
del freno o si se nota éste duro.
Si se producen deslizamientos o
cambios en el funcionamiento de la
caja de cambios, compruebe el nivel
de líquido en la misma.
Compruebe cómo funciona la posición
P (estacionamiento).
Compruebe el freno de
estacionamiento.
ADVERTENCIA
Tenga cuidado cuando compruebe
el nivel del refrigerante del motor si
éste está caliente. Puede rebosar
refrigerante hirviendo y vapor que
está bajo presión. Lo que pueden
ocasionar quemaduras u otras
lesiones importantes.

77
Mantenimiento

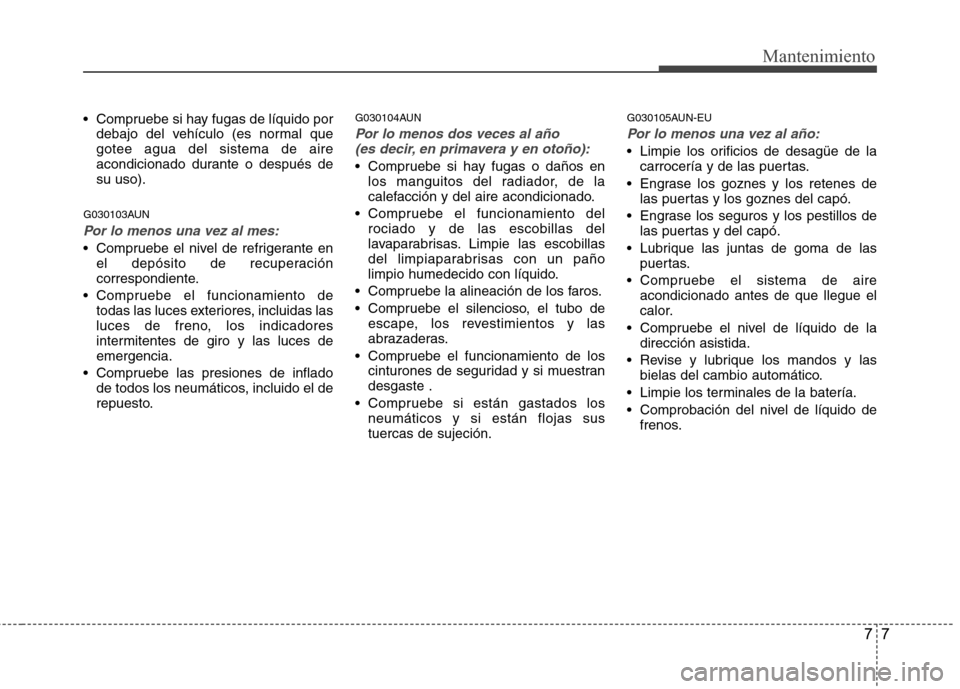

Compruebe si hay fugas de líquido por
debajo del vehículo (es normal que
gotee agua del sistema de aire
acondicionado durante o después de
su uso).
G030103AUN
Por lo menos una vez al mes:
Compruebe el nivel de refrigerante en
el depósito de recuperación
correspondiente.
Compruebe el funcionamiento de
todas las luces exteriores, incluidas las
luces de freno, los indicadores
intermitentes de giro y las luces de
emergencia.
Compruebe las presiones de inflado
de todos los neumáticos, incluido el de
repuesto.
G030104AUN
Por lo menos dos veces al año
(es decir, en primavera y en otoño):
Compruebe si hay fugas o daños en
los manguitos del radiador, de la
calefacción y del aire acondicionado.
Compruebe el funcionamiento del
rociado y de las escobillas del
lavaparabrisas. Limpie las escobillas
del limpiaparabrisas con un paño
limpio humedecido con líquido.
Compruebe la alineación de los faros.
Compruebe el silencioso, el tubo de
escape, los revestimientos y las
abrazaderas.
Compruebe el funcionamiento de los
cinturones de seguridad y si muestran
desgaste .
Compruebe si están gastados los
neumáticos y si están flojas sus
tuercas de sujeción.
G030105AUN-EU
Por lo menos una vez al año:
Limpie los orificios de desagüe de la
carrocería y de las puertas.
Engrase los goznes y los retenes de
las puertas y los goznes del capó.
Engrase los seguros y los pestillos de
las puertas y del capó.
Lubrique las juntas de goma de las
puertas.
Compruebe el sistema de aire
acondicionado antes de que llegue el
calor.
Compruebe el nivel de líquido de la
dirección asistida.
Revise y lubrique los mandos y las
bielas del cambio automático.
Limpie los terminales de la batería.
Comprobación del nivel de líquido de
frenos.

Mantenimiento
8 7

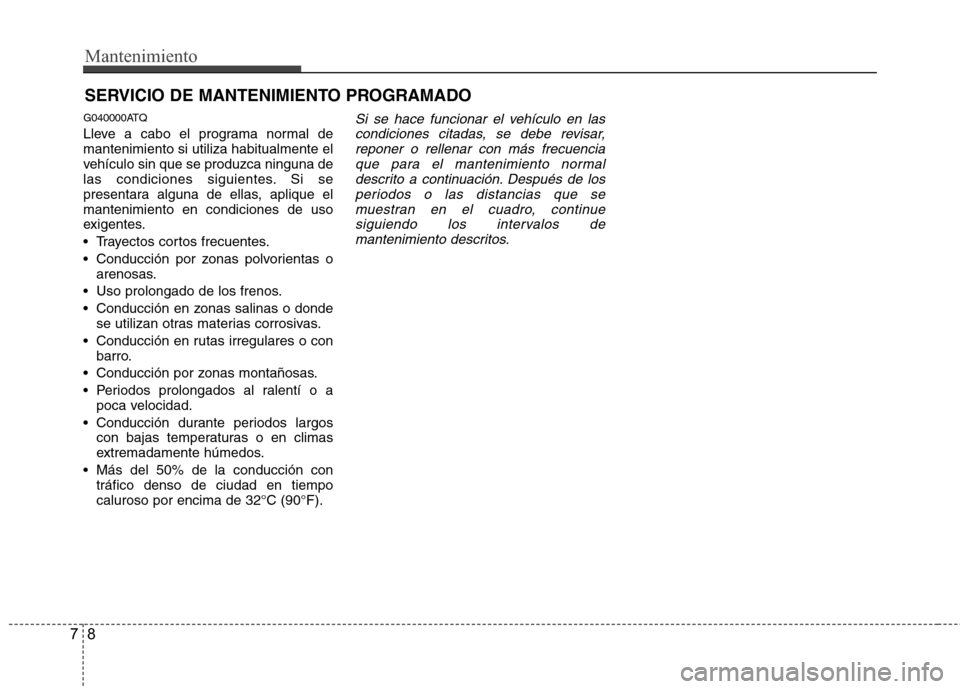

SERVICIO DE MANTENIMIENTO PROGRAMADO
G040000ATQ
Lleve a cabo el programa normal de
mantenimiento si utiliza habitualmente el
vehículo sin que se produzca ninguna de
las condiciones siguientes. Si se
presentara alguna de ellas, aplique el
mantenimiento en condiciones de uso
exigentes.
Trayectos cortos frecuentes.
Conducción por zonas polvorientas o
arenosas.
Uso prolongado de los frenos.
Conducción en zonas salinas o donde
se utilizan otras materias corrosivas.
Conducción en rutas irregulares o con
barro.
Conducción por zonas montañosas.
Periodos prolongados al ralentí o a
poca velocidad.
Conducción durante periodos largos
con bajas temperaturas o en climas
extremadamente húmedos.
Más del 50% de la conducción con
tráfico denso de ciudad en tiempo
caluroso por encima de 32°C (90°F).Si se hace funcionar el vehículo en las
condiciones citadas, se debe revisar,
reponer o rellenar con más frecuencia
que para el mantenimiento normal
descrito a continuación. Después de los
periodos o las distancias que se
muestran en el cuadro, continue
siguiendo los intervalos de
mantenimiento descritos.

9
Mantenimiento
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya.
*1: Ajuste el alternador y la dirección asistida (y la correa de la bomba de agua) y la correa del acondicionador de aire (opcional). Revise y, si es preciso, arregle o sustituya.
*2: Compruebe el nivel de aceite del motor y las posibles fugas cada 500 km (350 millas) o antes de empezar un viaje largo.
*a: República de Sudáfrica (Si se utiliza lubricante para vehículos de grado API CH-4 o superior.)
- Cada 7.500 km o 6 meses, lo primero que se presente : "R"
MANTENIMIENTO
INTERVALOS
ELEMENTO DE
MANTENIMIENTONúmero de meses o distancia recorrida, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96
Millasx1.00010 20 30 40 50 60 70 80
Kmx1.000 15 30 45 60 75 90 105 120
Correas de transmisión*
1Para Europa
Excepto EuropaIIII
4D56 Moror diesel
Excepto Europa
Motor gasolina R R R R R R R R
Juego de válvulas 4D56 Motor diesel I I I I I I I I
Correa de la distribución 4D56 Motor diesel I R I
Filtro del airePara China, India y Oriente Medio R R R R R R R R
Excepto China, India y Oriente MedioIIRIIRII
Bujías Motor gasolinaSin plomo
Con plomo
Manguito de vapor y tapón de llenado de combustibleII
Cambie cada 5.000 km (3.000 millas) o cada 6 meses*a
Cambie cada 10.000 km (6.000 millas) o cada 12 meses
G040100CTQ

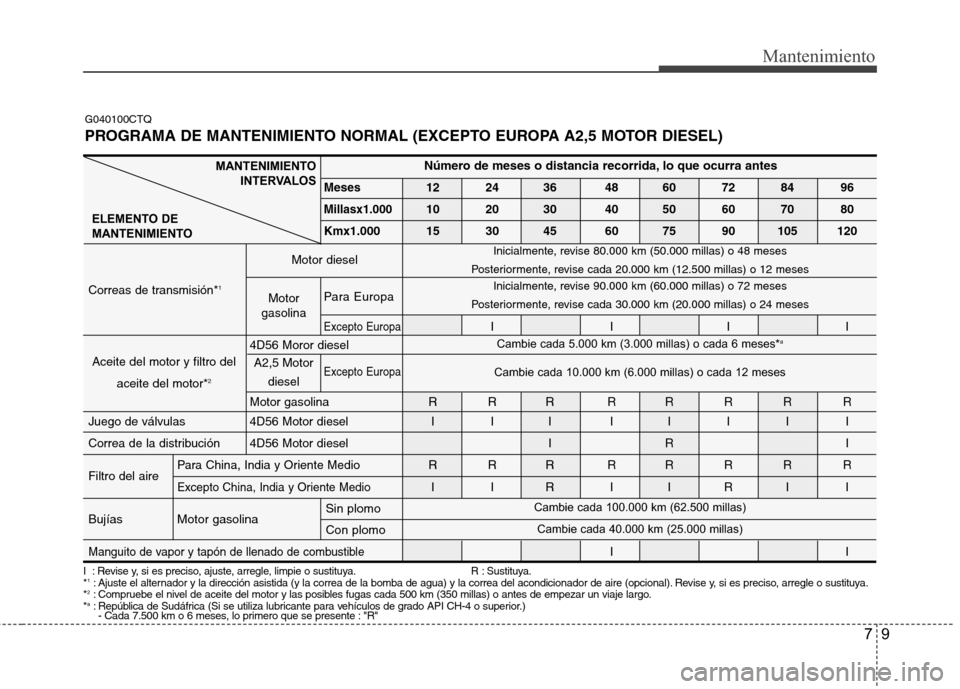

PROGRAMA DE MANTENIMIENTO NORMAL (EXCEPTO EUROPA A2,5 MOTOR DIESEL)
Aceite del motor y filtro del
aceite del motor*
2
A2,5 Motor
dieselMotor
gasolinaMotor diesel
Cambie cada 100.000 km (62.500 millas)
Cambie cada 40.000 km (25.000 millas)
7
Inicialmente, revise 90.000 km (60.000 millas) o 72 meses
Posteriormente, revise cada 30.000 km (20.000 millas) o 24 meses
Inicialmente, revise 80.000 km (50.000 millas) o 48 meses
Posteriormente, revise cada 20.000 km (12.500 millas) o 12 meses

Mantenimiento
7

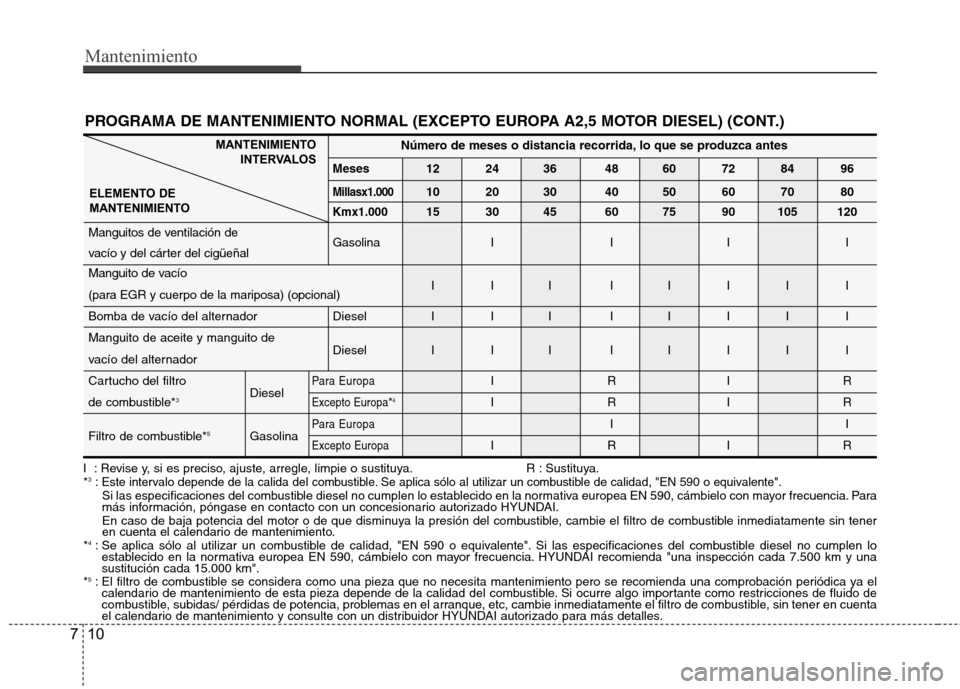

PROGRAMA DE MANTENIMIENTO NORMAL (EXCEPTO EUROPA A2,5 MOTOR DIESEL) (CONT.)
MANTENIMIENTO
INTERVALOS
ELEMENTO DE
MANTENIMIENTONúmero de meses o distancia recorrida, lo que se produzca antes
Meses 12 24 36 48 60 72 84 96
Millasx1.00010 20 30 40 50 60 70 80
Kmx1.00015 30 45 60 75 90 105 120
Manguitos de ventilación de
Gasolina I I I I
vacío y del cárter del cigüeñal
Manguito de vacío
III IIIII
(para EGR y cuerpo de la mariposa) (opcional)
Bomba de vacío del alternador Diesel I I I I I I I I
Manguito de aceite y manguito de
Diesel I I I I I I I I
vacío del alternador
Cartucho del filtro
Diesel
Para EuropaIRIR
de combustible*
3Excepto Europa*4IRIR
Filtro de combustible*
5GasolinaPara EuropaII
Excepto EuropaIRIR
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya.
*3:Este intervalo depende de la calida del combustible. Se aplica sólo al utilizar un combustible de calidad, "EN 590 o equivalente".Si las especificaciones del combustible diesel no cumplen lo establecido en la normativa europea EN 590, cámbielo con mayor frecuencia. Para
más información, póngase en contacto con un concesionario autorizado HYUNDAI.
En caso de baja potencia del motor o de que disminuya la presión del combustible, cambie el filtro de combustible inmediatamente sin tener
en cuenta el calendario de mantenimiento.
*
4: Se aplica sólo al utilizar un combustible de calidad, "EN 590 o equivalente". Si las especificaciones del combustible diesel no cumplen lo
establecido en la normativa europea EN 590, cámbielo con mayor frecuencia. HYUNDAI recomienda "una inspección cada 7.500 km y una
sustitución cada 15.000 km".
*
5: El filtro de combustible se considera como una pieza que no necesita mantenimiento pero se recomienda una comprobación periódica ya el
calendario de mantenimiento de esta pieza depende de la calidad del combustible. Si ocurre algo importante como restricciones de fluido de
combustible, subidas/ pérdidas de potencia, problemas en el arranque, etc, cambie inmediatamente el filtro de combustible, sin tener en cuenta
el calendario de mantenimiento y consulte con un distribuidor HYUNDAI autorizado para más detalles.
10
