Hyundai H1 TQ 2016 Manual del propietario (in Spanish)

711
Mantenimiento

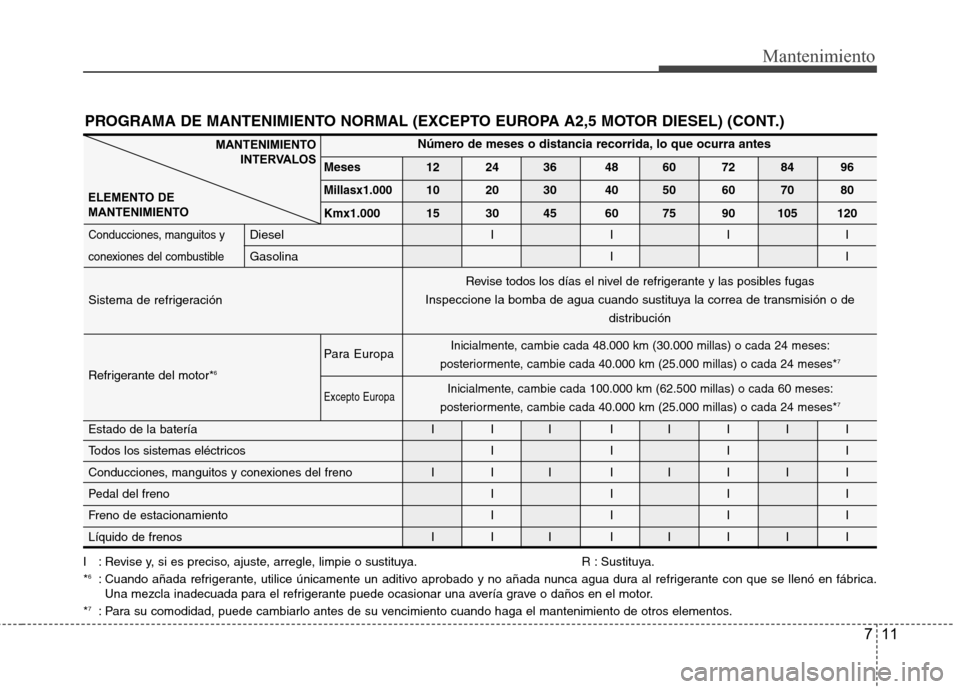

PROGRAMA DE MANTENIMIENTO NORMAL (EXCEPTO EUROPA A2,5 MOTOR DIESEL) (CONT.)
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya.
*6: Cuando añada refrigerante, utilice únicamente un aditivo aprobado y no añada nunca agua dura al refrigerante con que se llenó en fábrica.
Una mezcla inadecuada para el refrigerante puede ocasionar una avería grave o daños en el motor.
*
7: Para su comodidad, puede cambiarlo antes de su vencimiento cuando haga el mantenimiento de otros elementos.
MANTENIMIENTO
INTERVALOS
ELEMENTO DE
MANTENIMIENTONúmero de meses o distancia recorrida, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96
Millasx1.00010 20 30 40 50 60 70 80
Kmx1.000 15 30 45 60 75 90 105 120
Conducciones, manguitos y Diesel I I I I
conexiones del combustibleGasolina I I
Sistema de refrigeración
Para Europa
Refrigerante del motor*
6
Excepto Europa
Estado de la batería I I I I I I I I
Todos los sistemas eléctricos I I I I
Conducciones, manguitos y conexiones del freno I I I I I I I I
Pedal del freno I I I I
Freno de estacionamiento I I I I
Líquido de frenos I I I I I I I I
Inicialmente, cambie cada 100.000 km (62.500 millas) o cada 60 meses:
posteriormente, cambie cada 40.000 km (25.000 millas) o cada 24 meses*7
Inicialmente, cambie cada 48.000 km (30.000 millas) o cada 24 meses:
posteriormente, cambie cada 40.000 km (25.000 millas) o cada 24 meses*7
Revise todos los días el nivel de refrigerante y las posibles fugas
Inspeccione la bomba de agua cuando sustituya la correa de transmisión o de
distribución

Mantenimiento
12 7

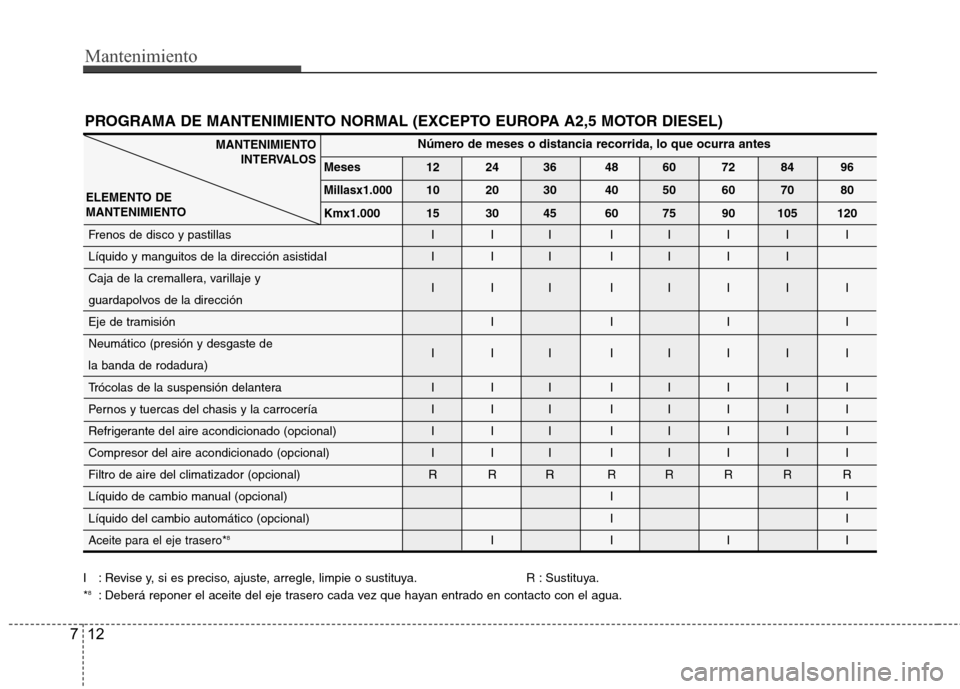

PROGRAMA DE MANTENIMIENTO NORMAL (EXCEPTO EUROPA A2,5 MOTOR DIESEL)
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya.
*8: Deberá reponer el aceite del eje trasero cada vez que hayan entrado en contacto con el agua.
Número de meses o distancia recorrida, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96
Millasx1.00010 20 30 40 50 60 70 80
Kmx1.000 15 30 45 60 75 90 105 120
Frenos de disco y pastillas I I I I I I I I
Líquido y manguitos de la dirección asistidaI I I I I I I I
Caja de la cremallera, varillaje y
III IIIII
guardapolvos de la dirección
Eje de tramisión I I I I
Neumático (presión y desgaste de
III IIIII
la banda de rodadura)
Trócolas de la suspensión delantera I I I I I I I I
Pernos y tuercas del chasis y la carrocería I I I I I I I I
Refrigerante del aire acondicionado (opcional) I I I I I I I I
Compresor del aire acondicionado (opcional) I I I I I I I I
Filtro de aire del climatizador (opcional) R R R R R R R R
Líquido de cambio manual (opcional) I I
Líquido del cambio automático (opcional) I I
Aceite para el eje trasero*8IIII
MANTENIMIENTO
INTERVALOS
ELEMENTO DE
MANTENIMIENTO

713
Mantenimiento

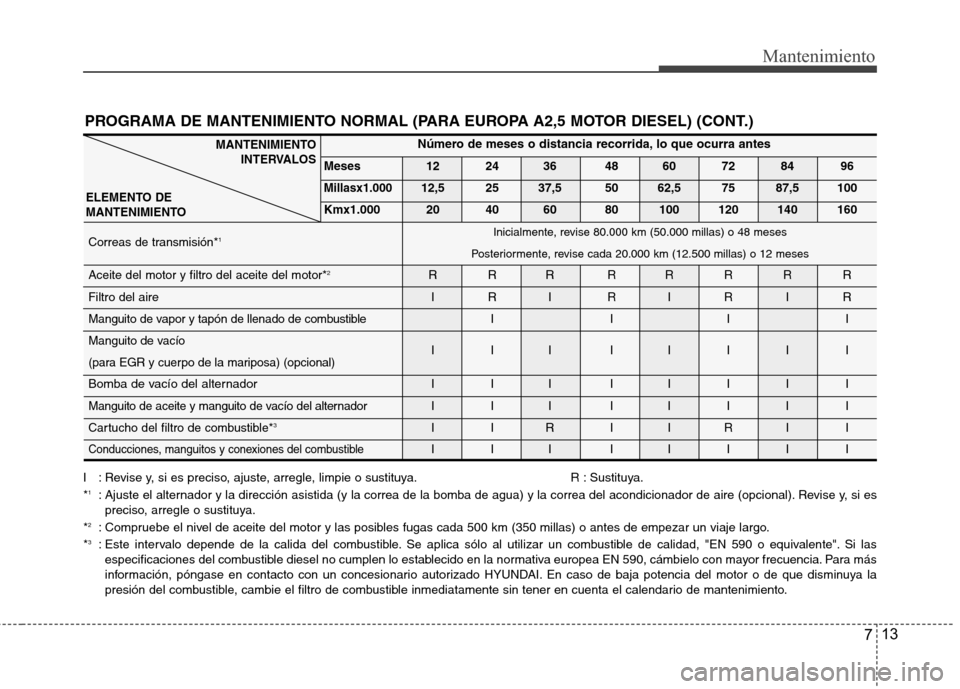

PROGRAMA DE MANTENIMIENTO NORMAL (PARA EUROPA A2,5 MOTOR DIESEL) (CONT.)
Número de meses o distancia recorrida, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96
Millasx1.00012,5 25 37,5 50 62,5 75 87,5 100
Kmx1.000 20 40 60 80 100 120 140 160
Correas de transmisión*
1
Aceite del motor y filtro del aceite del motor*2RRR RRRRR
Filtro del aire I R I R I R I R
Manguito de vapor y tapón de llenado de combustible I I I I
Manguito de vacío
III IIIII
(para EGR y cuerpo de la mariposa) (opcional)
Bomba de vacío del alternadorIII IIIII
Manguito de aceite y manguito de vacío del alternador I I I I I I I I
Cartucho del filtro de combustible*
3IIRIIRII
Conducciones, manguitos y conexiones del combustibleIII IIIII
MANTENIMIENTO
INTERVALOS
ELEMENTO DE
MANTENIMIENTO
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya.
*1: Ajuste el alternador y la dirección asistida (y la correa de la bomba de agua) y la correa del acondicionador de aire (opcional). Revise y, si es
preciso, arregle o sustituya.
*
2: Compruebe el nivel de aceite del motor y las posibles fugas cada 500 km (350 millas) o antes de empezar un viaje largo.
*3: Este intervalo depende de la calida del combustible. Se aplica sólo al utilizar un combustible de calidad, "EN 590 o equivalente". Si las
especificaciones del combustible diesel no cumplen lo establecido en la normativa europea EN 590, cámbielo con mayor frecuencia.Para más
información, póngase en contacto con un concesionario autorizado HYUNDAI. En caso de baja potencia del motor o de que disminuya la
presión del combustible, cambie el filtro de combustible inmediatamente sin tener en cuenta el calendario de mantenimiento.
Inicialmente, revise 80.000 km (50.000 millas) o 48 meses
Posteriormente, revise cada 20.000 km (12.500 millas) o 12 meses

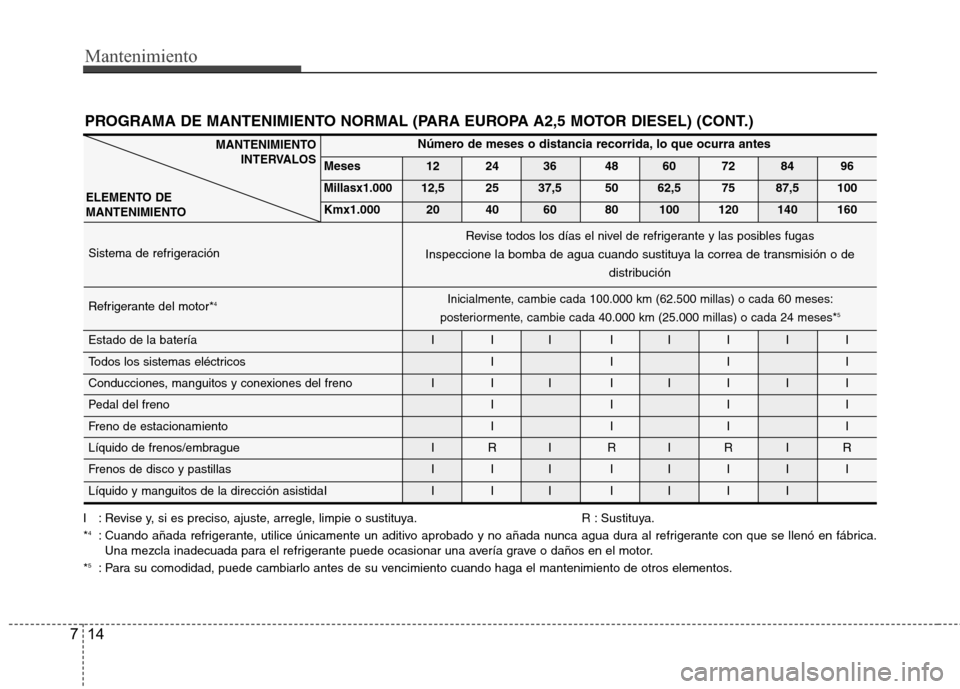

Mantenimiento
14 7
Número de meses o distancia recorrida, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96
Millasx1.00012,5 25 37,5 50 62,5 75 87,5 100
Kmx1.000 20 40 60 80 100 120 140 160
Sistema de refrigeración
Refrigerante del motor*
4
Estado de la batería I I I I I I I I
Todos los sistemas eléctricos I I I I
Conducciones, manguitos y conexiones del freno I I I I I I I I
Pedal del freno I I I I
Freno de estacionamiento I I I I
Líquido de frenos/embrague I R I R I R I R
Frenos de disco y pastillas I I I I I I I I
Líquido y manguitos de la dirección asistidaI I I I I I I I
MANTENIMIENTO
INTERVALOS
ELEMENTO DE
MANTENIMIENTO
PROGRAMA DE MANTENIMIENTO NORMAL (PARA EUROPA A2,5 MOTOR DIESEL) (CONT.)
Revise todos los días el nivel de refrigerante y las posibles fugas
Inspeccione la bomba de agua cuando sustituya la correa de transmisión o de
distribución
Inicialmente, cambie cada 100.000 km (62.500 millas) o cada 60 meses:
posteriormente, cambie cada 40.000 km (25.000 millas) o cada 24 meses*5
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya.
*4: Cuando añada refrigerante, utilice únicamente un aditivo aprobado y no añada nunca agua dura al refrigerante con que se llenó en fábrica.
Una mezcla inadecuada para el refrigerante puede ocasionar una avería grave o daños en el motor.
*
5: Para su comodidad, puede cambiarlo antes de su vencimiento cuando haga el mantenimiento de otros elementos.

715
Mantenimiento
Número de meses o distancia recorrida, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96
Millasx1.00012,5 25 37,5 50 62,5 75 87,5 100
Kmx1.000 20 40 60 80 100 120 140 160
Caja de la cremallera, varillaje y
III IIIII
guardapolvos de la dirección
Eje de tramisión I I I I
Neumático (presión y desgaste de
III IIIII
la banda de rodadura)
Trócolas de la suspensión delantera I I I I I I I I
Pernos y tuercas del chasis y la carrocería I I I I I I I I
Refrigerante del aire acondicionado (opcional) I I I I I I I I
Compresor del aire acondicionado (opcional) I I I I I I I I
Filtro de aire del climatizador (opcional) R R R R R R R R
Líquido de cambio manual (opcional)
Líquido del cambio automático (opcional)
Aceite para el eje trasero*6IIII
MANTENIMIENTO
INTERVALOS
ELEMENTO DE
MANTENIMIENTO

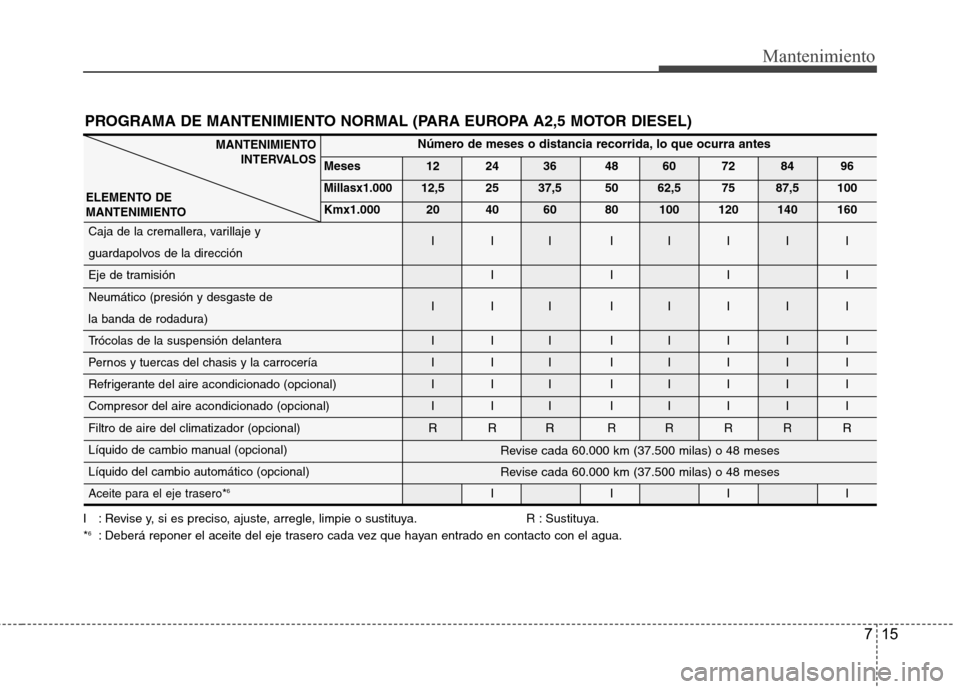

PROGRAMA DE MANTENIMIENTO NORMAL (PARA EUROPA A2,5 MOTOR DIESEL)
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya. R : Sustituya.
*6: Deberá reponer el aceite del eje trasero cada vez que hayan entrado en contacto con el agua.
Revise cada 60.000 km (37.500 milas) o 48 meses
Revise cada 60.000 km (37.500 milas) o 48 meses

Mantenimiento
16 7
G040200CTQ

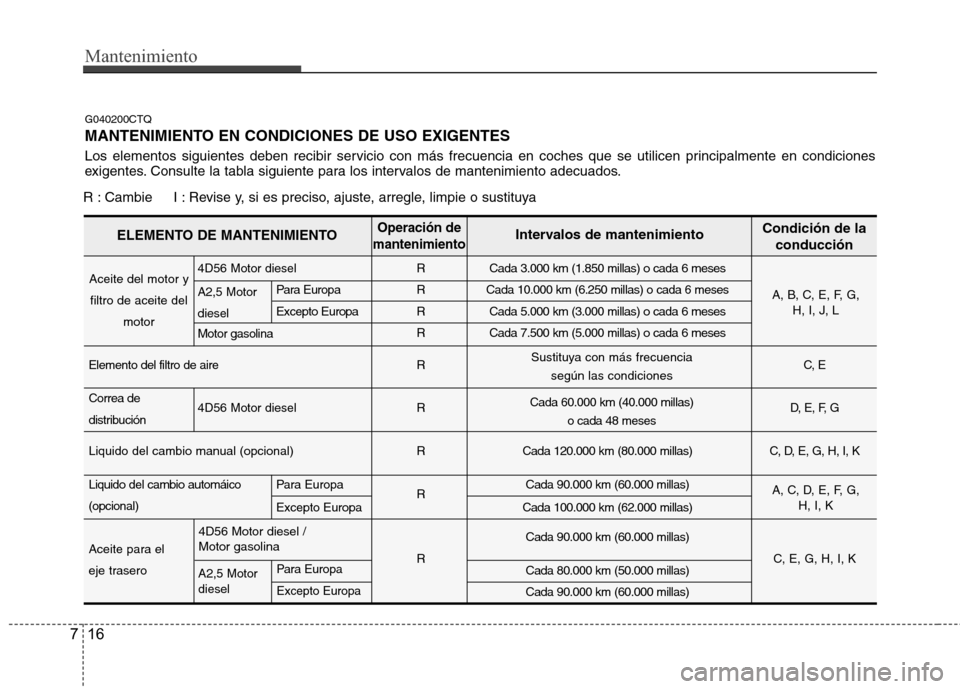

MANTENIMIENTO EN CONDICIONES DE USO EXIGENTES
Los elementos siguientes deben recibir servicio con más frecuencia en coches que se utilicen principalmente en condiciones
exigentes. Consulte la tabla siguiente para los intervalos de mantenimiento adecuados.
R : Cambie I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya
4D56 Motor dieselR Cada 3.000 km (1.850 millas) o cada 6 meses
Para Europa R Cada 10.000 km (6.250 millas) o cada 6 meses
Excepto Europa R Cada 5.000 km (3.000 millas) o cada 6 meses
Motor gasolinaR Cada 7.500 km (5.000 millas) o cada 6 meses
Elemento del filtro de aire R C, E
Correa de
4D
56 Motor dieselR D, E, F, G
distribución
Liquido del cambio manual (opcional) RCada 120.000 km (80.000 millas) C, D, E, G, H, I, K
Liquido del cambio automáico Para Europa
RCada 90.000 km (60.000 millas)
(opcional)
Excepto EuropaCada 100.000 km (62.000 millas)
Cada 90.000 km (60.000 millas)
Aceite para el
R C, E, G, H, I, K
eje traseroCada 80.000 km (50.000 millas)
Cada 90.000 km (60.000 millas)
ELEMENTO DE MANTENIMIENTOOperación de
mantenimientoIntervalos de mantenimientoCondición de la
conducción
Sustituya con más frecuencia
según las condiciones
Cada 60.000 km (40.000 millas)
o cada 48 meses
A, B, C, E, F, G,
H, I, J, L
A, C, D, E, F, G,
H, I, KA2,5 Motor
dieselAceite del motor y
filtro de aceite del
motor
A2,5 Motor
dieselPara Europa
Excepto Europa
4D56 Motor diesel /
Motor gasolina

717
Mantenimiento

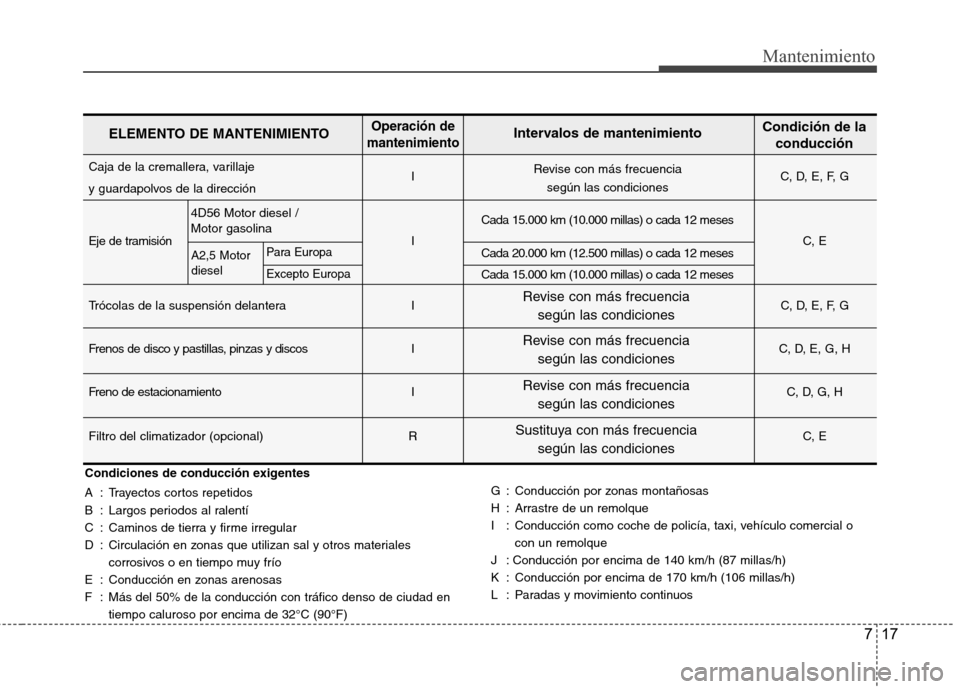

Condiciones de conducción exigentes
A : Trayectos cortos repetidos
B : Largos periodos al ralentí
C : Caminos de tierra y firme irregular
D : Circulación en zonas que utilizan sal y otros materiales
corrosivos o en tiempo muy frío
E : Conducción en zonas arenosas
F : Más del 50% de la conducción con tráfico denso de ciudad en
tiempo caluroso por encima de 32°C (90°F)G : Conducción por zonas montañosas
H : Arrastre de un remolque
I : Conducción como coche de policía, taxi, vehículo comercial o
con un remolque
J : Conducción por encima de 140 km/h (87 millas/h)
K : Conducción por encima de 170 km/h (106 millas/h)
L : Paradas y movimiento continuos
Caja de la cremallera, varillaje
I C, D, E, F, G
y guardapolvos de la dirección
Cada 15.000 km (10.000 millas) o cada 12 meses
Eje de tramisión I C, E
Cada 20.000 km (12.500 millas) o cada 12 meses
Cada 15.000 km (10.000 millas) o cada 12 meses
Trócolas de la suspensión delantera I C, D, E, F, G
Frenos de disco y pastillas, pinzas y discos I C, D, E, G, H
Freno de estacionamiento I C, D, G, H
Filtro del climatizador (opcional) R C, E
ELEMENTO DE MANTENIMIENTOOperación de
mantenimientoIntervalos de mantenimientoCondición de la
conducción
Revise con más frecuencia
según las condiciones
Revise con más frecuencia
según las condiciones
Revise con más frecuencia
según las condiciones
Sustituya con más frecuencia
según las condiciones
Revise con más frecuencia
según las condiciones
A2,5 Motor
dieselPara Europa
Excepto Europa
4D56 Motor diesel /
Motor gasolina

Mantenimiento
18 7

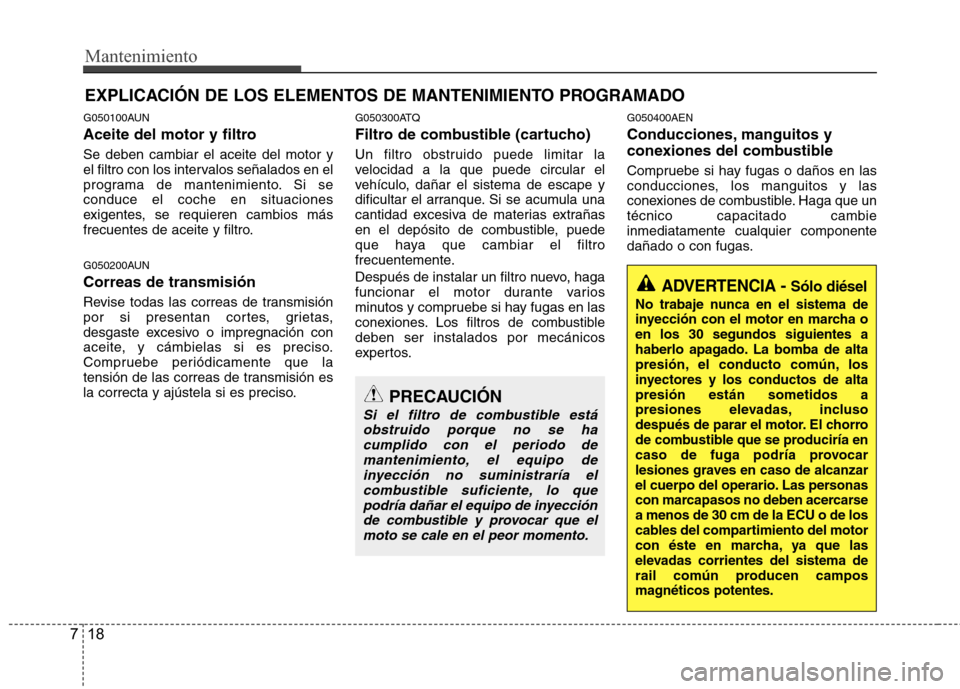

EXPLICACIÓN DE LOS ELEMENTOS DE MANTENIMIENTO PROGRAMADO
G050100AUN
Aceite del motor y filtro
Se deben cambiar el aceite del motor y
el filtro con los intervalos señalados en el
programa de mantenimiento. Si se
conduce el coche en situaciones
exigentes, se requieren cambios más
frecuentes de aceite y filtro.
G050200AUN
Correas de transmisión
Revise todas las correas de transmisión
por si presentan cortes, grietas,
desgaste excesivo o impregnación con
aceite, y cámbielas si es preciso.
Compruebe periódicamente que la
tensión de las correas de transmisión es
la correcta y ajústela si es preciso.
G050300ATQ
Filtro de combustible (cartucho)
Un filtro obstruido puede limitar la
velocidad a la que puede circular el
vehículo, dañar el sistema de escape y
dificultar el arranque. Si se acumula una
cantidad excesiva de materias extrañas
en el depósito de combustible, puede
que haya que cambiar el filtro
frecuentemente.
Después de instalar un filtro nuevo, haga
funcionar el motor durante varios
minutos y compruebe si hay fugas en las
conexiones. Los filtros de combustible
deben ser instalados por mecánicos
expertos.
G050400AEN
Conducciones, manguitos y
conexiones del combustible
Compruebe si hay fugas o daños en las
conducciones, los manguitos y las
conexiones de combustible. Haga que un
técnico capacitado cambie
inmediatamente cualquier componente
dañado o con fugas.
ADVERTENCIA - Sólo diésel
No trabaje nunca en el sistema de
inyección con el motor en marcha o
en los 30 segundos siguientes a
haberlo apagado. La bomba de alta
presión, el conducto común, los
inyectores y los conductos de alta
presión están sometidos a
presiones elevadas, incluso
después de parar el motor. El chorro
de combustible que se produciría en
caso de fuga podría provocar
lesiones graves en caso de alcanzar
el cuerpo del operario. Las personas
con marcapasos no deben acercarse
a menos de 30 cm de la ECU o de los
cables del compartimiento del motor
con éste en marcha, ya que las
elevadas corrientes del sistema de
rail común producen campos
magnéticos potentes.
PRECAUCIÓN
Si el filtro de combustible está
obstruido porque no se ha
cumplido con el periodo de
mantenimiento, el equipo de
inyección no suministraría el
combustible suficiente, lo que
podría dañar el equipo de inyección
de combustible y provocar que el
moto se cale en el peor momento.

719
Mantenimiento
G050600AUN

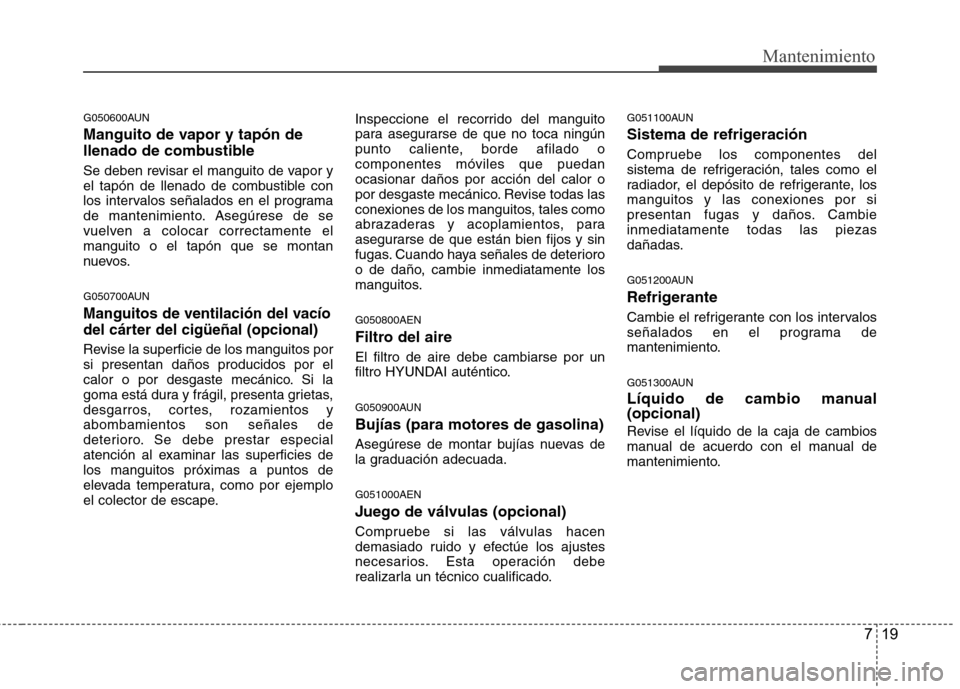

Manguito de vapor y tapón de
llenado de combustible
Se deben revisar el manguito de vapor y
el tapón de llenado de combustible con
los intervalos señalados en el programa
de mantenimiento. Asegúrese de se
vuelven a colocar correctamente el
manguito o el tapón que se montan
nuevos.
G050700AUN
Manguitos de ventilación del vacío
del cárter del cigüeñal (opcional)
Revise la superficie de los manguitos por
si presentan daños producidos por el
calor o por desgaste mecánico. Si la
goma está dura y frágil, presenta grietas,
desgarros, cortes, rozamientos y
abombamientos son señales de
deterioro. Se debe prestar especial
atención al examinar las superficies de
los manguitos próximas a puntos de
elevada temperatura, como por ejemplo
el colector de escape.Inspeccione el recorrido del manguito
para asegurarse de que no toca ningún
punto caliente, borde afilado o
componentes móviles que puedan
ocasionar daños por acción del calor o
por desgaste mecánico. Revise todas las
conexiones de los manguitos, tales como
abrazaderas y acoplamientos, para
asegurarse de que están bien fijos y sin
fugas. Cuando haya señales de deterioro
o de daño, cambie inmediatamente los
manguitos.
G050800AEN
Filtro del aire
El filtro de aire debe cambiarse por un
filtro HYUNDAI auténtico.
G050900AUN
Bujías (para motores de gasolina)
Asegúrese de montar bujías nuevas de
la graduación adecuada.
G051000AEN
Juego de válvulas (opcional)
Compruebe si las válvulas hacen
demasiado ruido y efectúe los ajustes
necesarios. Esta operación debe
realizarla un técnico cualificado.
G051100AUN
Sistema de refrigeración
Compruebe los componentes del
sistema de refrigeración, tales como el
radiador, el depósito de refrigerante, los
manguitos y las conexiones por si
presentan fugas y daños. Cambie
inmediatamente todas las piezas
dañadas.
G051200AUN
Refrigerante
Cambie el refrigerante con los intervalos
señalados en el programa de
mantenimiento.
G051300AUN
Líquido de cambio manual
(opcional)
Revise el líquido de la caja de cambios
manual de acuerdo con el manual de
mantenimiento.

Mantenimiento
20 7
G051400ATQ
Líquido para el cambio
automático (opcional)
El nivel de líquido debe encontrarse en la
indicación “HOT” de la varilla, después
de que tanto el motor como la caja de
cambios alcancen una temperatura
normal. Compruebe el nivel de líquido
del cambio automático teniendo el motor
en marcha y la palanca en posición de
punto muerto, con el freno de
estacionamiento aplicado.
✽ ✽
ATENCIÓN
Si su vehículo no está equipado con el
indicador de nivel de la transmisión
automática, lleve a comprobar el líquido
de transmisión automática a un
concesionario oficial Hyundai según el
calendario de mantenimiento.
G051500AUN
Manguitos y conductos del freno
Compruebe visualmente si están
correctamente instalados o si presentan
rozaduras, grietas, desperfectos o fugas
de cualquier tipo. Cambie
inmediatamente todas las piezas
dañadas.
G051600AUN
Líquido de frenos
Compruebe el nivel de líquido de frenos
en el depósito correspondiente. El nivel
debe encontrarse entre las señales MIN
y MAX del costado del depósito. Utilice
únicamente líquido de frenos hidráulicos
conforme con DOT 3 o DOT 4.
G051700AUN
Freno de estacionamiento
Revise el freno de estacionamiento,
incluidos el pedal y los cables.
G051900AUN
Discos, pastillas, pinzas y rotores
del freno
Compruebe si las pastillas presentan un
desgaste excesivo, si los discos
presentan roces o desgaste y si las
pinzas muestran fugas de líquido.
G052100AUN
Pernos de montaje de la
suspensión
Compruebe si las conexiones de la
suspensión están flojas o presentan
daños. Vuelva a apretarlas aplicando el
par señalado.
G052200AUN
Caja de engranajes de la
dirección, bielas y guardapolvos /
rótula del brazo inferior
Con el vehículo detenido y el motor
parado, compruebe si hay un juego
excesivo en el volante.
Compruebe si las bielas están dobladas
o presentan daños. Compruebe si los
guardapolvos y las rótulas presentan
deterioro, grietas o daños. Cambie
inmediatamente todas las piezas dañadas.
G052300AEN
Bomba de la dirección asistida,
correa y manguitos
Compruebe si hay pérdida o daños de la
bomba de la dirección asistida. Cambie
cualquier pieza que esté dañada o
vierta. Compruebe la correa de la
dirección asistida ( o la correa de la
transmisión) para comprobar si existen
cortes, golpes, desgaste excesivo, aceite
o si tienen la tensión adecuada. Cambie
y ajuste si es necesario.
G052500AUN
Refrigerante del aire
acondicionado (opcional)
Compruebe si hay fugas o daños en las
conducciones y en las conexiones del
aire acondicionado.
