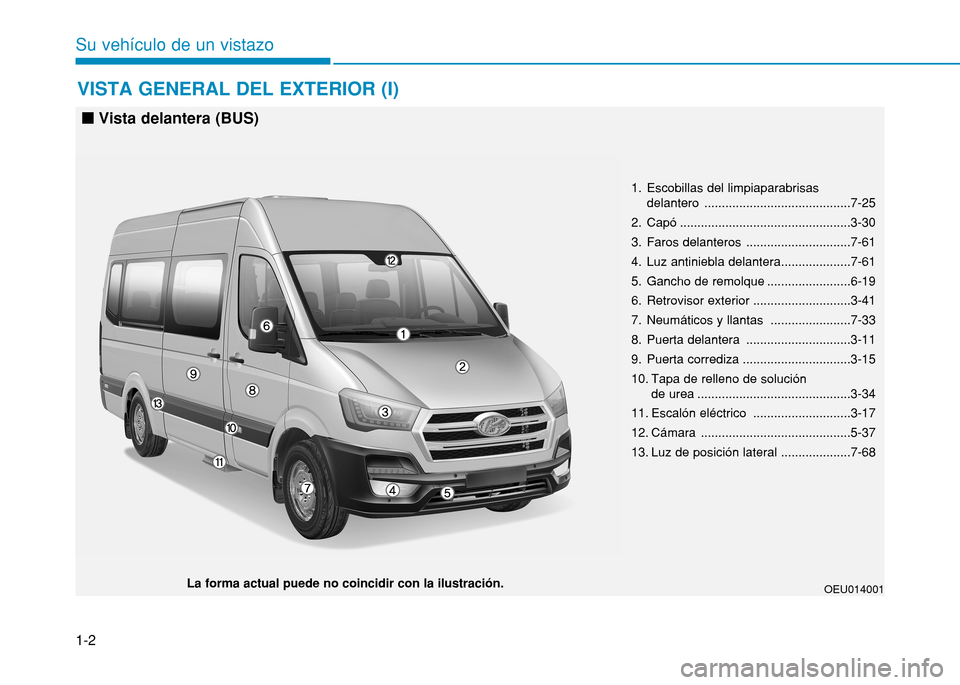

Su vehículo de un vistazo VISTA GENERAL DEL EXTERIOR (I)
OEU014001La forma actual puede no coincidir con la ilustración.
1. Escobillas del limpiaparabrisas delantero ..........................................7-25
2. Capó .................................................3-30
3. Faros delanteros ..............................7-61
4. Luz antiniebla delantera....................7-61
5. Gancho de remolque ........................6-19
6. Retrovisor exterior ............................3-41
7. Neumáticos y llantas .......................7-33
8. Puerta delantera ..............................3-11
9. Puerta corrediza ...............................3-15
10. Tapa de relleno de solución de urea ............................................3-34
11. Escalón eléctrico ............................3-17
12. Cámara ...........................................5-37
13. Luz de posición lateral ....................7-68
n Vista delantera (BUS)
Page 12 of 445
1-3
Su vehículo de un vistazo
1
VISTA GENERAL DEL EXTERIOR (II)

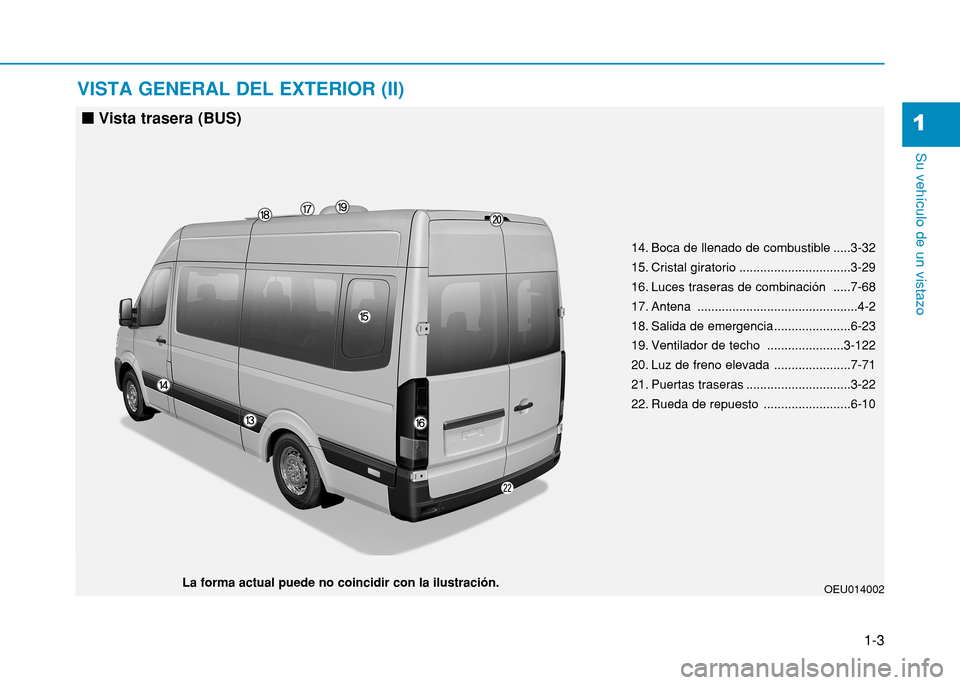

OEU014002La forma actual puede no coincidir con la ilustración.14. Boca de llenado de combustible .....3-32
15. Cristal giratorio ................................3-29
16. Luces traseras de combinación .....7-68
17. Antena ..............................................4-2
18. Salida de emergencia ......................6-23
19. Ventilador de techo ......................3-122
20. Luz de freno elevada ......................7-71
21. Puertas traseras ..............................3-22
22. Rueda de repuesto .........................6-10
n
Vista trasera (BUS)
Page 13 of 445
1-4
VISTA GENERAL DEL EXTERIOR (III)
Su vehículo de un vistazo

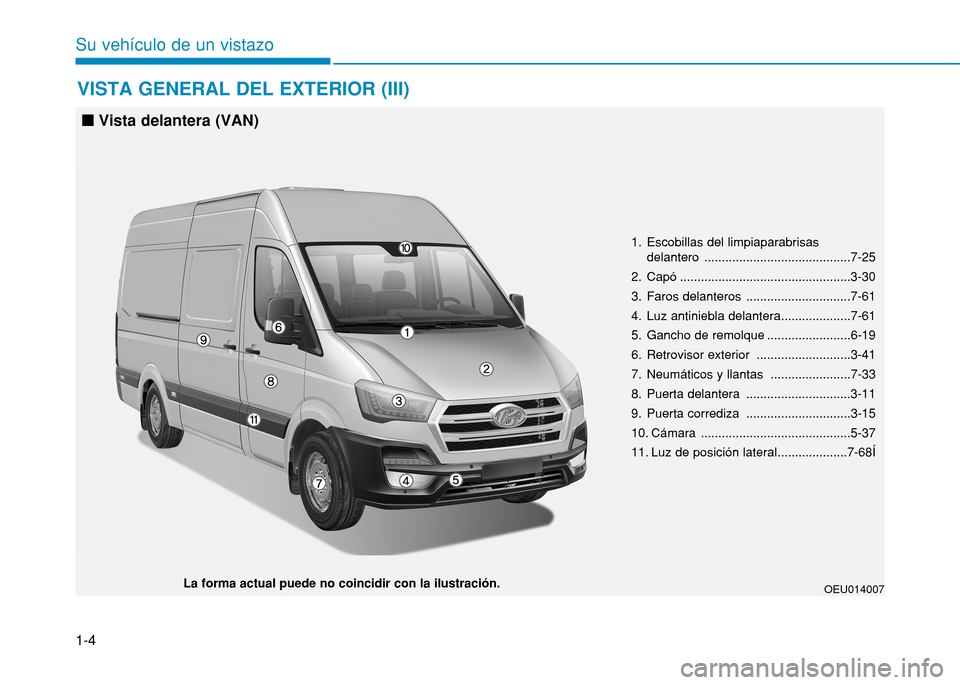

OEU014007La forma actual puede no coincidir con la ilustración.1. Escobillas del limpiaparabrisas
delantero ..........................................7-25
2. Capó .................................................3-30
3. Faros delanteros ..............................7-61
4. Luz antiniebla delantera....................7-61
5. Gancho de remolque ........................6-19
6. Retrovisor exterior ...........................3-41
7. Neumáticos y llantas .......................7-33
8. Puerta delantera ..............................3-11
9. Puerta corrediza ..............................3-15
10. Cámara ...........................................5-37
11. Luz de posición lateral....................7-68Í
n Vista delantera (VAN)
Page 14 of 445
1-5
Su vehículo de un vistazo
VISTA GENERAL DEL EXTERIOR (IV)
1

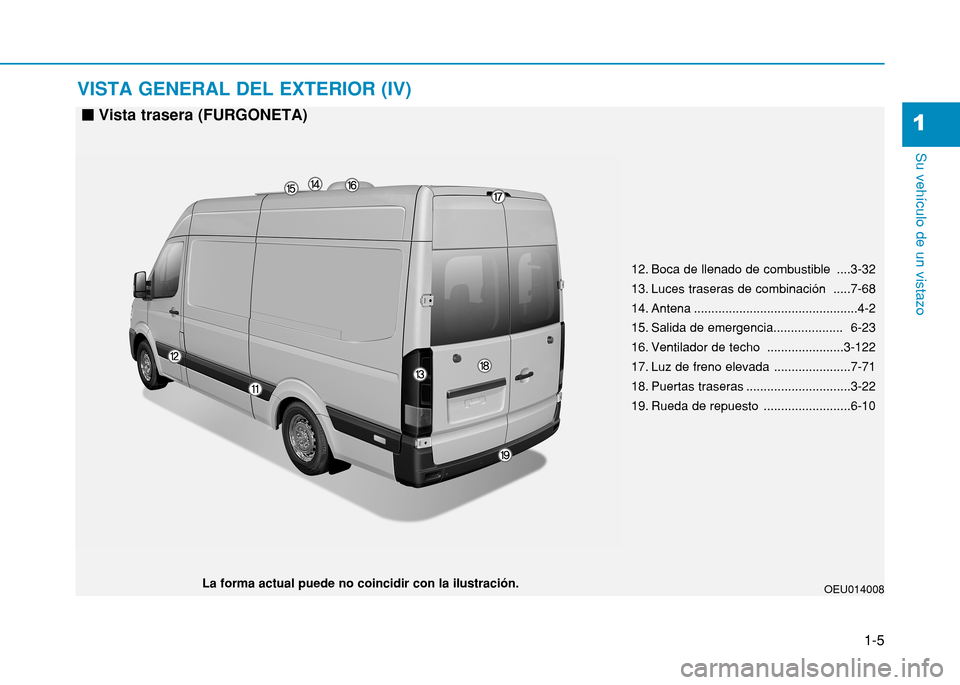

OEU014008La forma actual puede no coincidir con la ilustración.12. Boca de llenado de combustible ....3-32
13. Luces traseras de combinación .....7-68
14. Antena ...............................................4-2
15. Salida de emergencia.................... 6-23
16. Ventilador de techo ......................3-122
17. Luz de freno elevada ......................7-71
18. Puertas traseras ..............................3-22
19. Rueda de repuesto .........................6-10
n
Vista trasera (FURGONETA)
Page 15 of 445
1-6
VISTA GENERAL DEL EXTERIOR (V)
Su vehículo de un vistazo

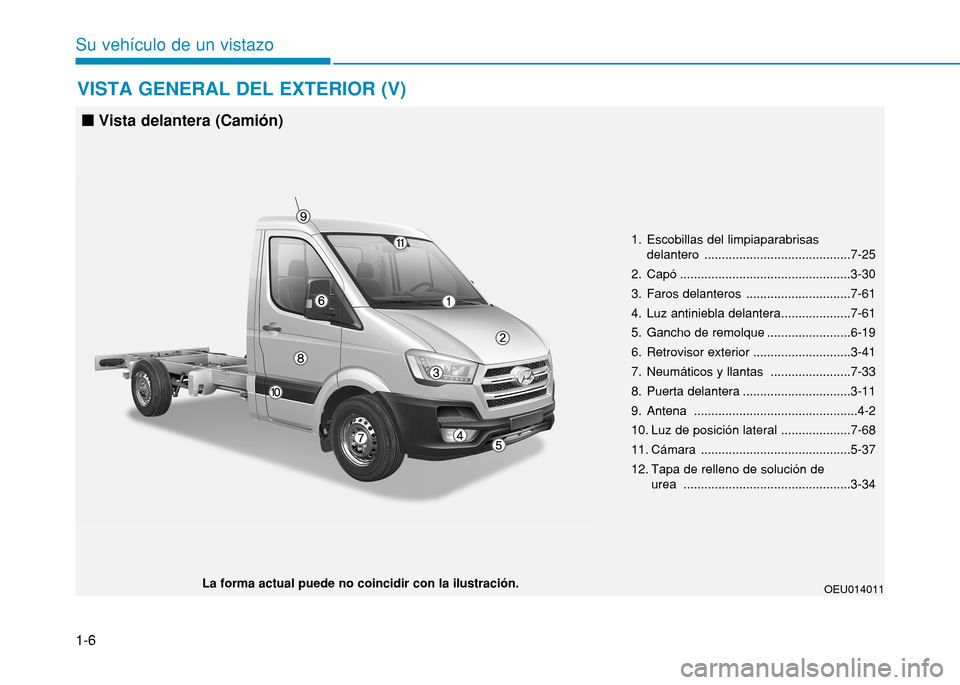

OEU014011La forma actual puede no coincidir con la ilustración.1. Escobillas del limpiaparabrisas
delantero ..........................................7-25
2. Capó .................................................3-30
3. Faros delanteros ..............................7-61
4. Luz antiniebla delantera....................7-61
5. Gancho de remolque ........................6-19
6. Retrovisor exterior ............................3-41
7. Neumáticos y llantas .......................7-33
8. Puerta delantera ...............................3-11
9. Antena ...............................................4-2
10. Luz de posición lateral ....................7-68
11. Cámara ...........................................5-37
12. Tapa de relleno de solución de urea ................................................3-34
nVista delantera (Camión)
Page 16 of 445
1-7
Su vehículo de un vistazo
VISTA GENERAL DEL EXTERIOR (VI)
1

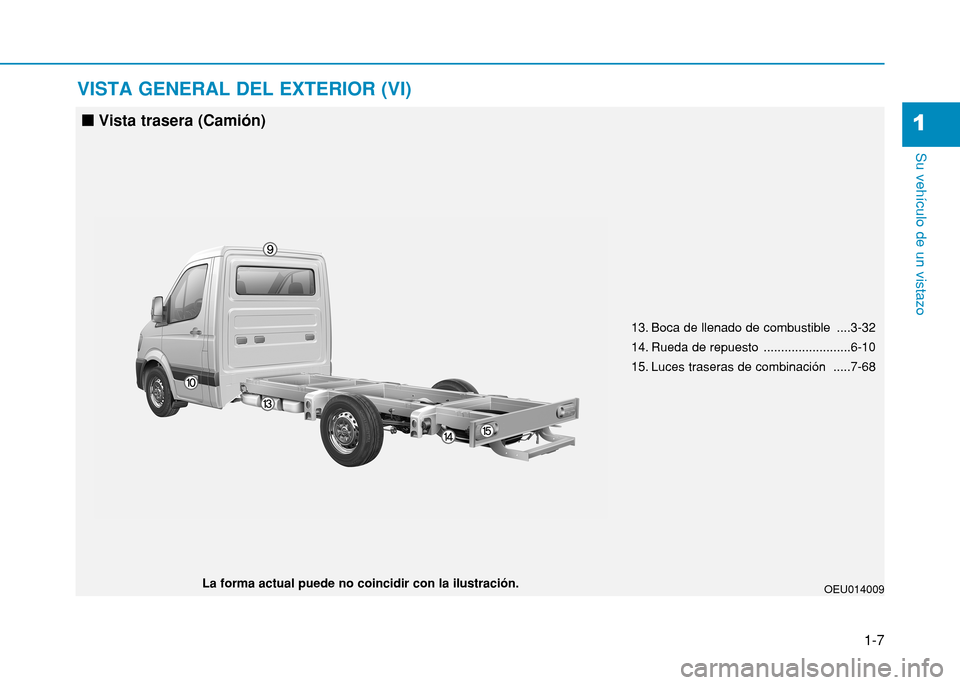

OEU014009La forma actual puede no coincidir con la ilustración.13. Boca de llenado de combustible ....3-32
14. Rueda de repuesto .........................6-10
15. Luces traseras de combinación .....7-68
n
Vista trasera (Camión)
Page 17 of 445
1-8
VISTA GENERAL DEL INTERIOR (LADO IZQUIERDO)
Su vehículo de un vistazo

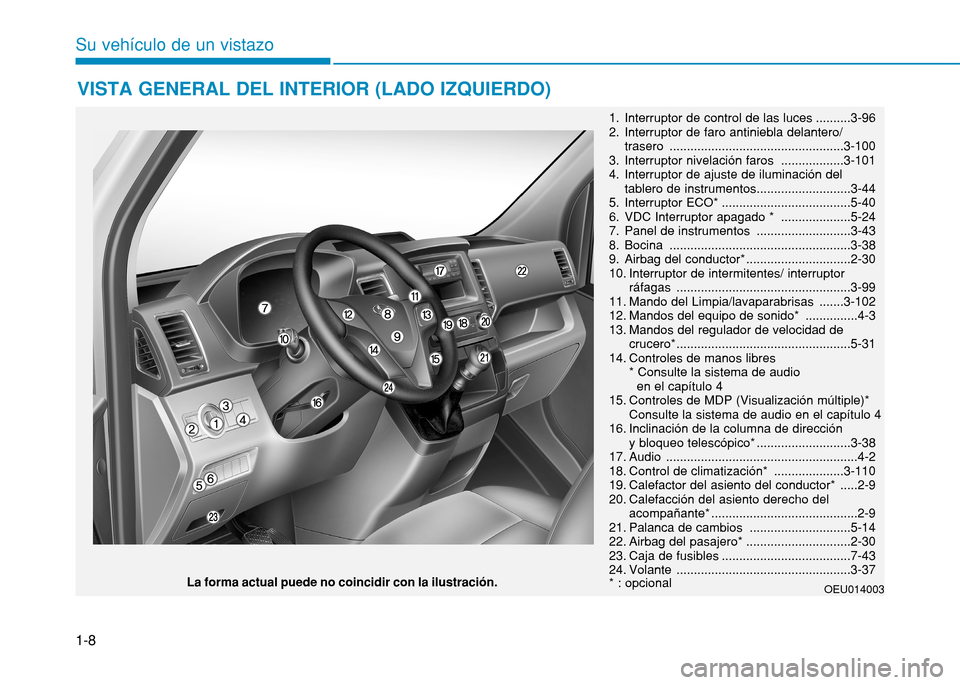

1. Interruptor de control de las luces ..........3-96
2. Interruptor de faro antiniebla delantero/trasero ..................................................3-100
3. Interruptor nivelación faros ..................3-101
4. Interruptor de ajuste de iluminación del tablero de instrumentos...........................3-44
5. Interruptor ECO* .....................................5-40
6. VDC Interruptor apagado * ....................5-24
7. Panel de instrumentos ...........................3-43
8. Bocina ....................................................3-38
9. Airbag del conductor* ..............................2-30
10. Interruptor de intermitentes/ interruptor ráfagas ..................................................3-99
11. Mando del Limpia/lavaparabrisas .......3-102
12. Mandos del equipo de sonido* ...............4-3
13. Mandos del regulador de velocidad de crucero* ..................................................5-31
14. Controles de manos libres * Consulte la sistema de audioen el capítulo 4
15. Controles de MDP (Visualización múltiple)* Consulte la sistema de audio en el capítulo 4
16. Inclinación de la columna de dirección y bloqueo telescópico* ...........................3-38
17. Audio .......................................................4-2
18. Control de climatización* ....................3-110
19. Calefactor del asiento del conductor* .....2-9
20. Calefacción del asiento derecho del acompañante* ..........................................2-9
21. Palanca de cambios .............................5-14
22. Airbag del pasajero* ..............................2-30
23. Caja de fusibles .....................................7-43
24. Volante ..................................................3-37 * : opcional OEU014003
La forma actual puede no coincidir con la ilustración.
Page 18 of 445
1-9
Su vehículo de un vistazo
VISTA GENERAL DEL INTERIOR (LADO DERECHO)
11. Controles remotos del retrovisor* ....3-41 1
2. Interruptor de la calefacción de los retrovisores exteriores* / Interruptor de
bloqueo de la puerta ...................3-41/3-12
3. Mando del elevalunas eléctrico* .........3-27
4. Contacto ...............................................5-5
5. Control del calor del pasajero* .........3-116
6. Control del escalón eléctrico* (Bus) ....3-17
7. Control de bloqueo de la puerta* ........3-13
8. Control de desbloqueo de la puerta* ..3-13
9. Intermitentes de emergencia ..............3-95
10. Interruptor LDWS* ..............................5-37
11. Interruptor OFF del ISG* ......................5-8
12. Interruptor de ON/OFF del sistema de asistencia al estacionamiento* ..........3-89
13. Interruptor del PTO* (FURGONETA, Camión) ..............................................5-41
14. Encendedor* .....................................3-126
15. Aux, USB* ............................................4-2
16. Enchufe* ..........................................3-128
17. Sujetavasos ......................................3-127
18. Guantera ...........................................3-125
19. Palanca de apertura del capó ............3-30
20. Pedal del embrague
21. Pedal del freno
22. Pedal del acelerador
23. Palanca del freno de estacionamiento5-19
24. Interruptor del ventilador* ................3-123
25. Interruptor de luz del habitáculo (BUS)/ Interruptor de la luz de carga (FUR-GONETA) /Interruptor ficticio
(Camiones) .......................................3-108
26. Compartimento para las gafas de sol* ...................................................3-125
27. Retrovisor interior ...............................3-39
28. Parasol..............................................3-128 * : opcional OEU014004
La forma actual puede no coincidir con la ilustración.
Page 19 of 445
1-10
Su vehículo de un vistazo COMPARTIMENTO DEL MOTOR
1. Depósito de refrigerante del motor. ..7-15
2. Caja de fusibles y terminal positivo de la batería ..............................7-43/6-4
3. Varilla de nivel del aceite del motor .7-14
4. Tapa de la boca de llenado de aceite del motor ...............................7-23
5. Tapa del liquído de embrague/freno 7-27
6. Filtro de aire .....................................7-31
7. Terminal negativo de la batería .........6-4
8. Tapón del radiador ..........................7-26
9. Depósito de líquido del lavapara- brisas ................................................7-29
10. Depósito de líquido de la dirección asistida ...........................................7-28
OEU014005
La forma actual puede no coincidir con la ilustración.
n
Bus, Furgoneta, Camión (sin la batería auxiliar)
Page 20 of 445
1-11
Su vehículo de un vistazo
1
OEU014006
La forma actual puede no coincidir con la ilustración.
n
Van, Camión (con la batería auxiliar)

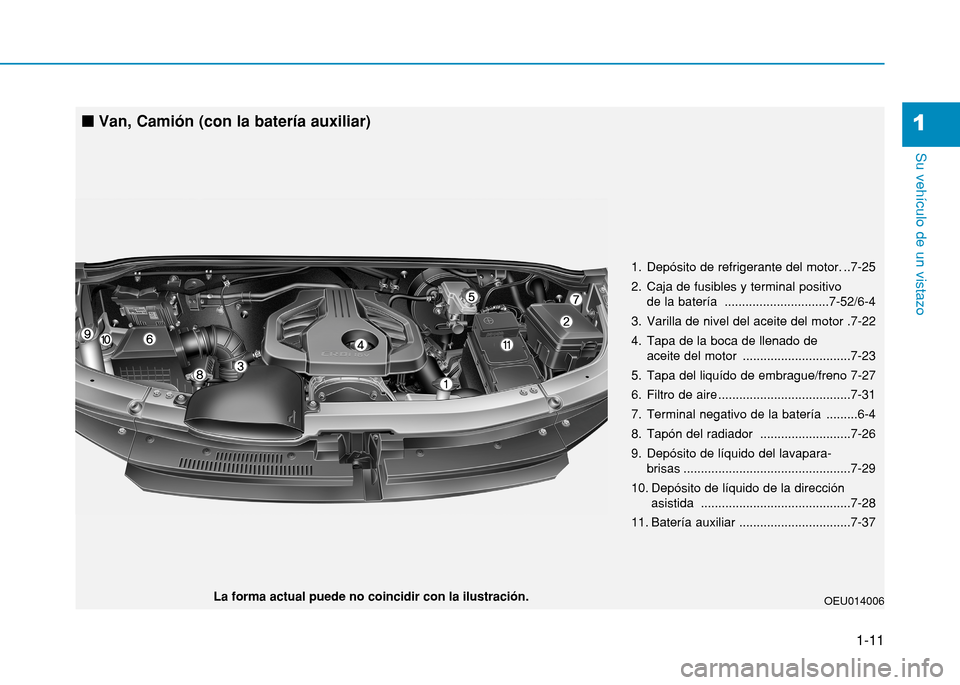

1. Depósito de refrigerante del motor. ..7-25
2. Caja de fusibles y terminal positivo
de la batería ..............................7-52/6-4
3. Varilla de nivel del aceite del motor .7-22
4. Tapa de la boca de llenado de aceite del motor ...............................7-23
5. Tapa del liquído de embrague/freno 7-27
6. Filtro de aire ......................................7-31
7. Terminal negativo de la batería .........6-4
8. Tapón del radiador ..........................7-26
9. Depósito de líquido del lavapara- brisas ................................................7-29
10. Depósito de líquido de la dirección asistida ...........................................7-28
11. Batería auxiliar ................................7-37
