Hyundai Ioniq 2019 Betriebsanleitung (in German)

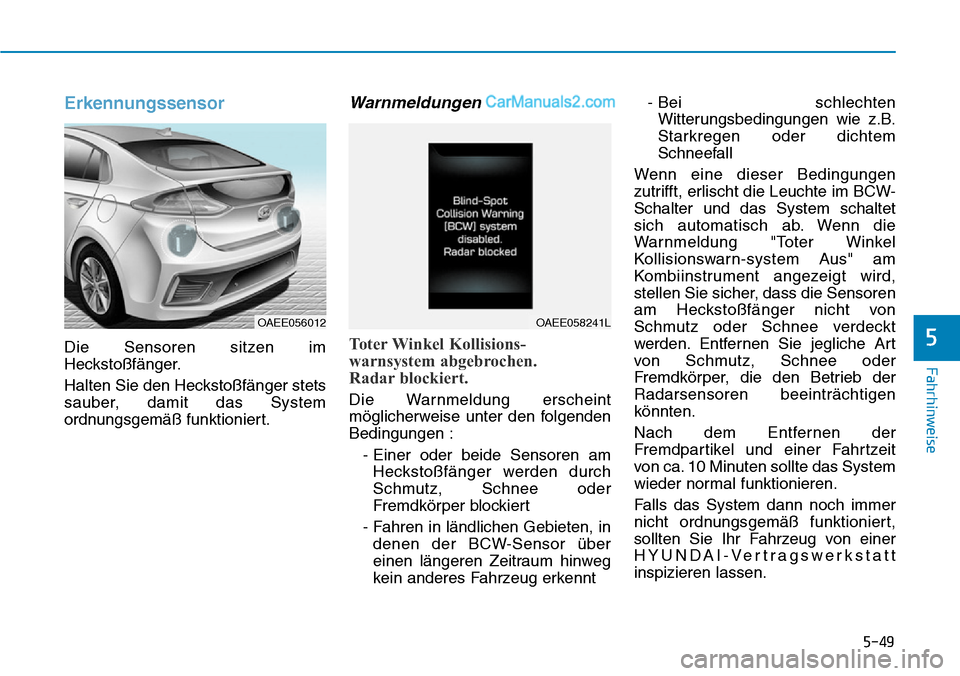

5-49
Fahrhinweise
5
Erkennungssensor
Die Sensoren sitzen im
Heckstoßfänger.
Halten Sie den Heckstoßfänger stets
sauber, damit das System
ordnungsgemäß funktioniert.
Warnmeldungen
Toter Winkel Kollisions-
warnsystem abgebrochen.
Radar blockiert.
Die Warnmeldung erscheint
möglicherweise unter den folgenden
Bedingungen :- Einer oder beide Sensoren amHeckstoßfänger werden durch
Schmutz, Schnee oder
Fremdkörper blockiert
- Fahren in ländlichen Gebieten, in denen der BCW-Sensor über
einen längeren Zeitraum hinweg
kein anderes Fahrzeug erkennt - Bei schlechten
Witterungsbedingungen wie z.B.
Starkregen oder dichtem
Schneefall
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BCW-
Schalter und das System schaltet
sich automatisch ab. Wenn die
Warnmeldung "Toter Winkel
Kollisionswarn-system Aus" am
Kombiinstrument angezeigt wird,
stellen Sie sicher, dass die Sensoren
am Heckstoßfänger nicht von
Schmutz oder Schnee verdeckt
werden. Entfernen Sie jegliche Art
von Schmutz, Schnee oder
Fremdkörper, die den Betrieb der
Radarsensoren beeinträchtigen
könnten.
Nach dem Entfernen der
Fremdpartikel und einer Fahrtzeit
von ca. 10 Minuten sollte das System
wieder normal funktionieren.
Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
inspizieren lassen.
OAEE058241LOAEE056012

5-50
Fahrhinweise

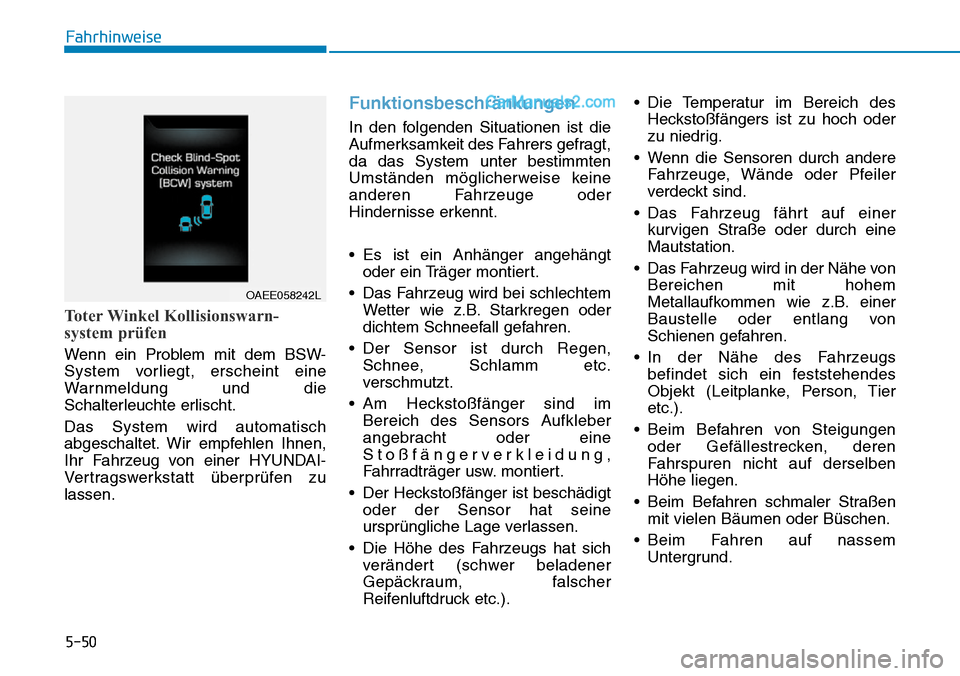

Toter Winkel Kollisionswarn-
system prüfen
Wenn ein Problem mit dem BSW-
System vorliegt, erscheint eine
Warnmeldung und die
Schalterleuchte erlischt.
Das System wird automatisch
abgeschaltet. Wir empfehlen Ihnen,
Ihr Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Funktionsbeschränkungen
In den folgenden Situationen ist die
Aufmerksamkeit des Fahrers gefragt,
da das System unter bestimmten
Umständen möglicherweise keine
anderen Fahrzeuge oder
Hindernisse erkennt.
• Es ist ein Anhänger angehängtoder ein Träger montiert.
• Das Fahrzeug wird bei schlechtem Wetter wie z.B. Starkregen oder
dichtem Schneefall gefahren.
• Der Sensor ist durch Regen, Schnee, Schlamm etc.
verschmutzt.
• Am Heckstoßfänger sind im Bereich des Sensors Aufkleber
angebracht oder eine
Stoßfängerverkleidung,
Fahrradträger usw. montiert.
• Der Heckstoßfänger ist beschädigt oder der Sensor hat seine
ursprüngliche Lage verlassen.
• Die Höhe des Fahrzeugs hat sich verändert (schwer beladener
Gepäckraum, falscher
Reifenluftdruck etc.). • Die Temperatur im Bereich des
Heckstoßfängers ist zu hoch oder
zu niedrig.
• Wenn die Sensoren durch andere Fahrzeuge, Wände oder Pfeiler
verdeckt sind.
• Das Fahrzeug fährt auf einer kurvigen Straße oder durch eine
Mautstation.
• Das Fahrzeug wird in der Nähe von Bereichen mit hohem
Metallaufkommen wie z.B. einer
Baustelle oder entlang von
Schienen gefahren.
• In der Nähe des Fahrzeugs befindet sich ein feststehendes
Objekt (Leitplanke, Person, Tier
etc.).
• Beim Befahren von Steigungen oder Gefällestrecken, deren
Fahrspuren nicht auf derselben
Höhe liegen.
• Beim Befahren schmaler Straßen mit vielen Bäumen oder Büschen.
• Beim Fahren auf nassem Untergrund.
OAEE058242L

5-51
Fahrhinweise
5

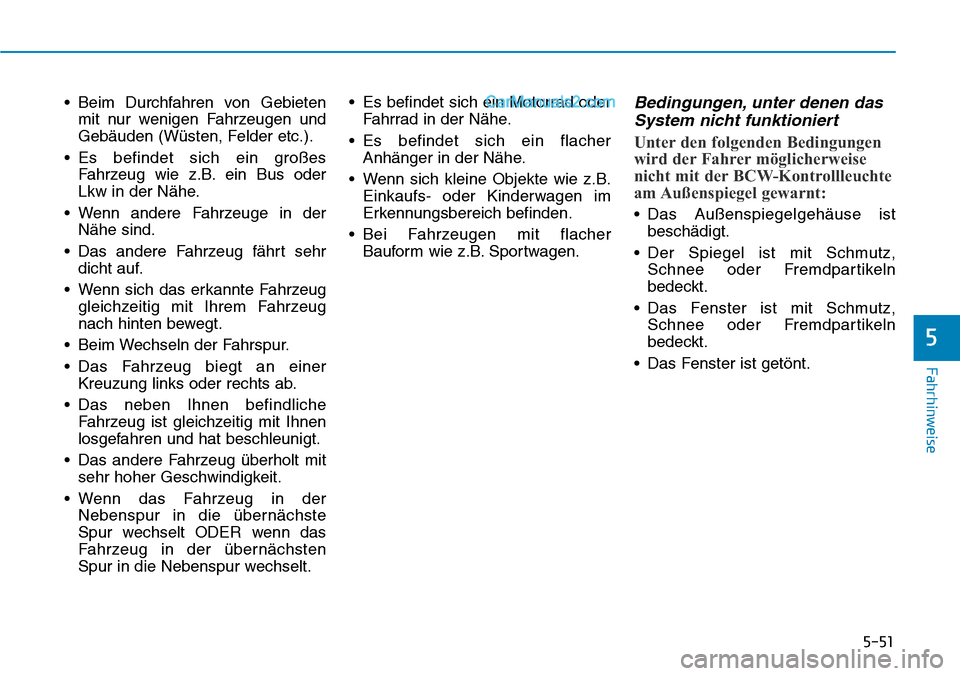

• Beim Durchfahren von Gebietenmit nur wenigen Fahrzeugen und
Gebäuden (Wüsten, Felder etc.).
• Es befindet sich ein großes Fahrzeug wie z.B. ein Bus oder
Lkw in der Nähe.
• Wenn andere Fahrzeuge in der Nähe sind.
• Das andere Fahrzeug fährt sehr dicht auf.
• Wenn sich das erkannte Fahrzeug gleichzeitig mit Ihrem Fahrzeug
nach hinten bewegt.
• Beim Wechseln der Fahrspur.
• Das Fahrzeug biegt an einer Kreuzung links oder rechts ab.
• Das neben Ihnen befindliche Fahrzeug ist gleichzeitig mit Ihnen
losgefahren und hat beschleunigt.
• Das andere Fahrzeug überholt mit sehr hoher Geschwindigkeit.
• Wenn das Fahrzeug in der Nebenspur in die übernächste
Spur wechselt ODER wenn das
Fahrzeug in der übernächsten
Spur in die Nebenspur wechselt. • Es befindet sich ein Motorrad oder
Fahrrad in der Nähe.
• Es befindet sich ein flacher Anhänger in der Nähe.
• Wenn sich kleine Objekte wie z.B. Einkaufs- oder Kinderwagen im
Erkennungsbereich befinden.
• Bei Fahrzeugen mit flacher Bauform wie z.B. Sportwagen.Bedingungen, unter denen dasSystem nicht funktioniert
Unter den folgenden Bedingungen
wird der Fahrer möglicherweise
nicht mit der BCW-Kontrollleuchte
am Außenspiegel gewarnt:
• Das Außenspiegelgehäuse ist
beschädigt.
• Der Spiegel ist mit Schmutz, Schnee oder Fremdpartikeln
bedeckt.
• Das Fenster ist mit Schmutz, Schnee oder Fremdpartikeln
bedeckt.
• Das Fenster ist getönt.

5-52
Fahrhinweise

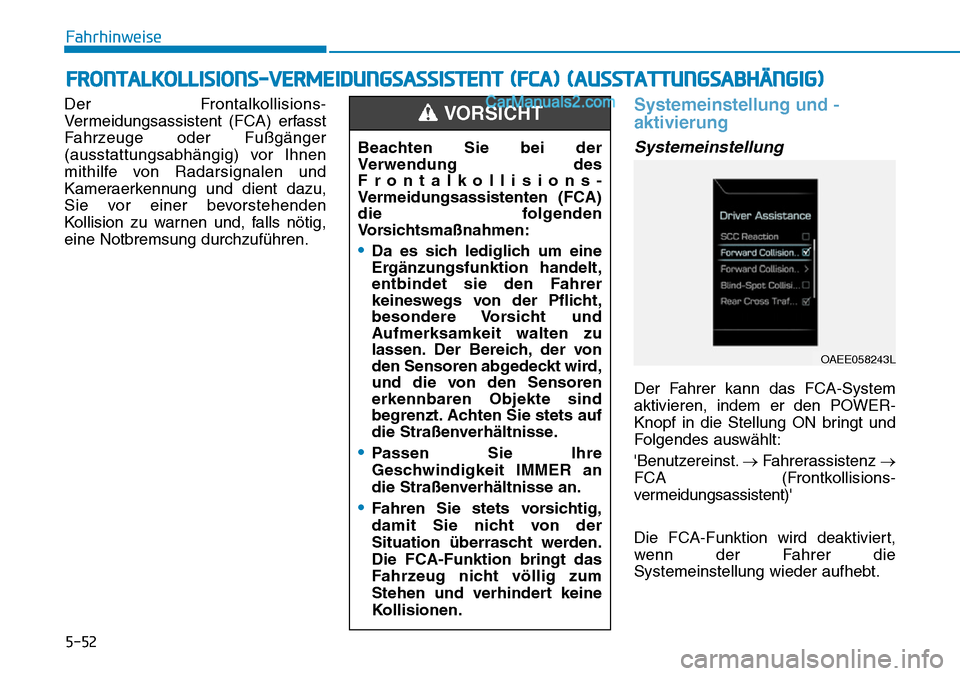

Der Frontalkollisions-
Vermeidungsassistent (FCA) erfasst
Fahrzeuge oder Fußgänger
(ausstattungsabhängig) vor Ihnen
mithilfe von Radarsignalen und
Kameraerkennung und dient dazu,
Sie vor einer bevorstehenden
Kollision zu warnen und, falls nötig,
eine Notbremsung durchzuführen.
Systemeinstellung und -
aktivierung
Systemeinstellung
Der Fahrer kann das FCA-System
aktivieren, indem er den POWER-
Knopf in die Stellung ON bringt und
Folgendes auswählt:
'Benutzereinst. →Fahrerassistenz →
FCA (Frontkollisions-
vermeidungsassistent)'
Die FCA-Funktion wird deaktiviert,
wenn der Fahrer die
Systemeinstellung wieder aufhebt.
FRONTALKOLLISIONS-VERMEIDUNGSASSISTENT (FCA) (AUSSTATTUNGSABHÄNGIG)
Beachten Sie bei der
Verwendung des
Frontalkollisions-
Vermeidungsassistenten (FCA)
die folgenden
Vorsichtsmaßnahmen:
•Da es sich lediglich um eine
Ergänzungsfunktion handelt,
entbindet sie den Fahrer
keineswegs von der Pflicht,
besondere Vorsicht und
Aufmerksamkeit walten zu
lassen. Der Bereich, der von
den Sensoren abgedeckt wird,
und die von den Sensoren
erkennbaren Objekte sind
begrenzt. Achten Sie stets auf
die Straßenverhältnisse.
•Passen Sie Ihre
Geschwindigkeit IMMER an
die Straßenverhältnisse an.
•Fahren Sie stets vorsichtig,
damit Sie nicht von der
Situation überrascht werden.
Die FCA-Funktion bringt das
Fahrzeug nicht völlig zum
Stehen und verhindert keine
Kollisionen.
VORSICHT
OAEE058243L

5-53
Fahrhinweise
5

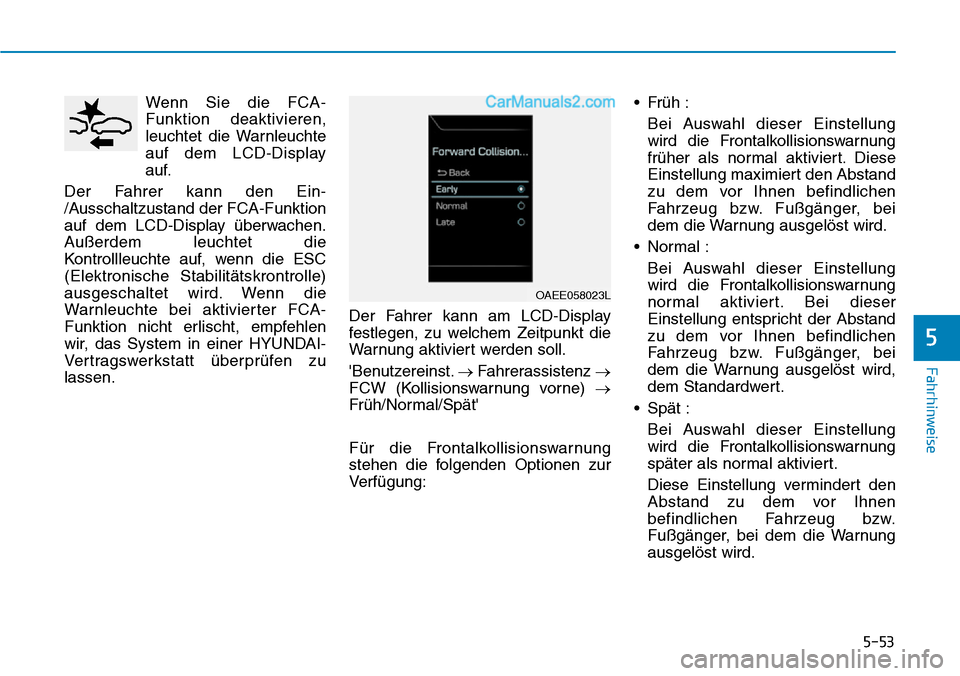

Wenn Sie die FCA-Funktion deaktivieren,
leuchtet die Warnleuchte
auf dem LCD-Display
auf.
Der Fahrer kann den Ein-
/Ausschaltzustand der FCA-Funktion
auf dem LCD-Display überwachen.
Außerdem leuchtet die
Kontrollleuchte auf, wenn die ESC
(Elektronische Stabilitätskrontrolle)
ausgeschaltet wird. Wenn die
Warnleuchte bei aktivierter FCA-
Funktion nicht erlischt, empfehlen
wir, das System in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen. Der Fahrer kann am LCD-Display
festlegen, zu welchem Zeitpunkt die
Warnung aktiviert werden soll.
'Benutzereinst.
→Fahrerassistenz →
FCW (Kollisionswarnung vorne) →
Früh/Normal/Spät'
Für die Frontalkollisionswarnung
stehen die folgenden Optionen zur
Verfügung: • Früh :
Bei Auswahl dieser Einstellung
wird die Frontalkollisionswarnung
früher als normal aktiviert. Diese
Einstellung maximiert den Abstand
zu dem vor Ihnen befindlichen
Fahrzeug bzw. Fußgänger, bei
dem die Warnung ausgelöst wird.
• Normal : Bei Auswahl dieser Einstellung
wird die Frontalkollisionswarnung
normal aktiviert. Bei dieser
Einstellung entspricht der Abstand
zu dem vor Ihnen befindlichen
Fahrzeug bzw. Fußgänger, bei
dem die Warnung ausgelöst wird,
dem Standardwert.
• Spät : Bei Auswahl dieser Einstellung
wird die Frontalkollisionswarnung
später als normal aktiviert.
Diese Einstellung vermindert den
Abstand zu dem vor Ihnen
befindlichen Fahrzeug bzw.
Fußgänger, bei dem die Warnung
ausgelöst wird.
OAEE058023L

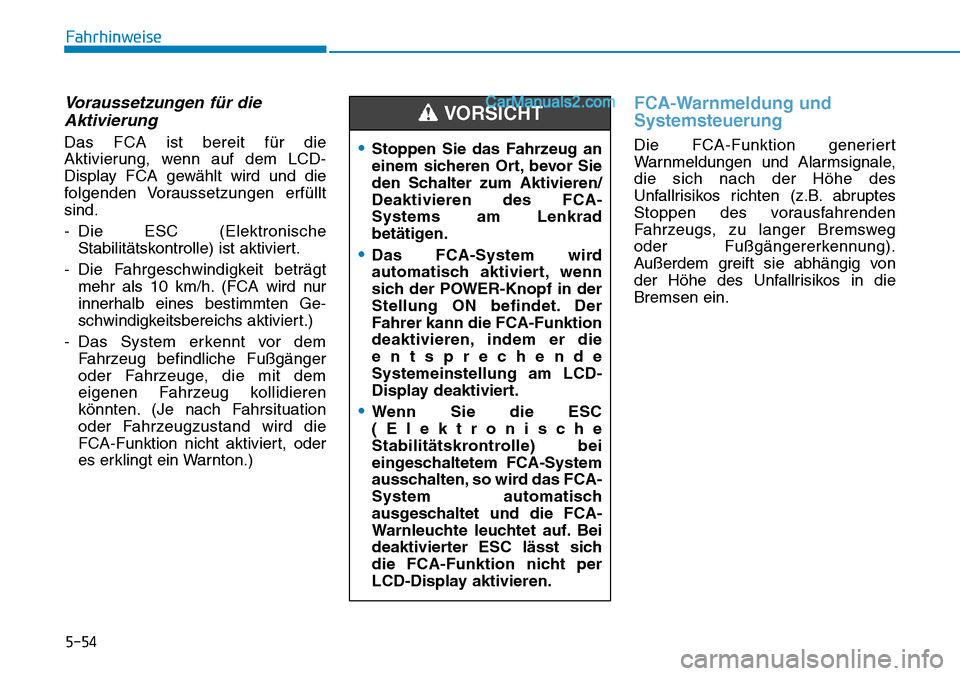

5-54
Fahrhinweise
Voraussetzungen für dieAktivierung
Das FCA ist bereit für die
Aktivierung, wenn auf dem LCD-
Display FCA gewählt wird und die
folgenden Voraussetzungen erfüllt
sind.
- Die ESC (Elektronische
Stabilitätskontrolle) ist aktiviert.
- Die Fahrgeschwindigkeit beträgt mehr als 10 km/h. (FCA wird nur
innerhalb eines bestimmten Ge-
schwindigkeitsbereichs aktiviert.)
- Das System erkennt vor dem Fahrzeug befindliche Fußgänger
oder Fahrzeuge, die mit dem
eigenen Fahrzeug kollidieren
könnten. (Je nach Fahrsituation
oder Fahrzeugzustand wird die
FCA-Funktion nicht aktiviert, oder
es erklingt ein Warnton.)
FCA-Warnmeldung und
Systemsteuerung
Die FCA-Funktion generiert
Warnmeldungen und Alarmsignale,
die sich nach der Höhe des
Unfallrisikos richten (z.B. abruptes
Stoppen des vorausfahrenden
Fahrzeugs, zu langer Bremsweg
oder Fußgängererkennung).
Außerdem greift sie abhängig von
der Höhe des Unfallrisikos in die
Bremsen ein.•Stoppen Sie das Fahrzeug an
einem sicheren Ort, bevor Sie
den Schalter zum Aktivieren/
Deaktivieren des FCA-
Systems am Lenkrad
betätigen.
•Das FCA-System wird
automatisch aktiviert, wenn
sich der POWER-Knopf in der
Stellung ON befindet. Der
Fahrer kann die FCA-Funktion
deaktivieren, indem er die
entsprechende
Systemeinstellung am LCD-
Display deaktiviert.
•Wenn Sie die ESC
(Elektronische
Stabilitätskrontrolle) bei
eingeschaltetem FCA-System
ausschalten, so wird das FCA-
System automatisch
ausgeschaltet und die FCA-
Warnleuchte leuchtet auf. Bei
deaktivierter ESC lässt sich
die FCA-Funktion nicht per
LCD-Display aktivieren.
VORSICHT

5-55
Fahrhinweise
5

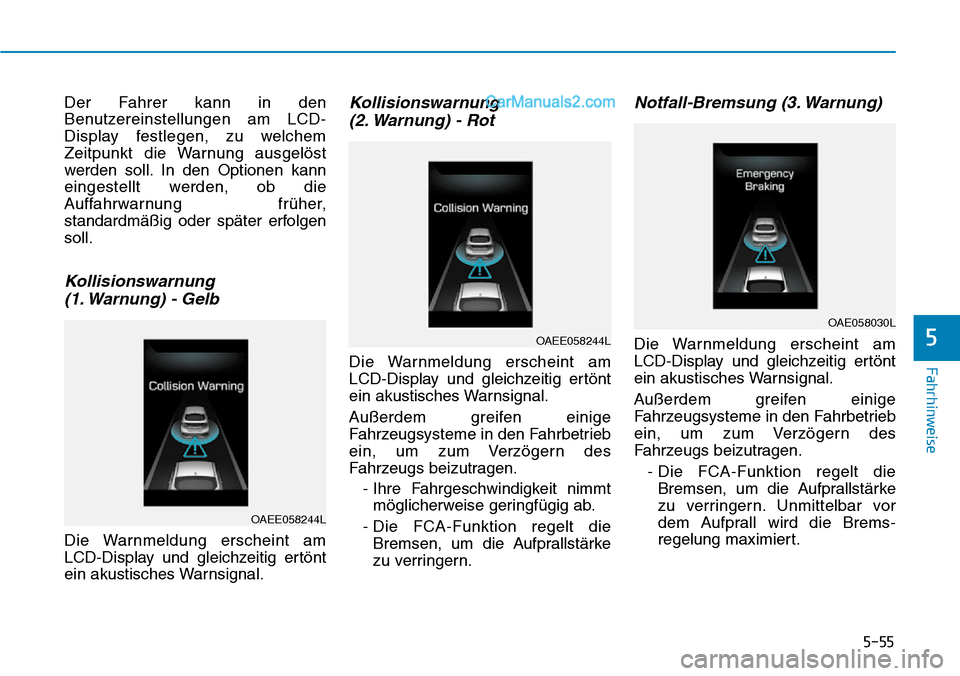

Der Fahrer kann in den
Benutzereinstellungen am LCD-
Display festlegen, zu welchem
Zeitpunkt die Warnung ausgelöst
werden soll. In den Optionen kann
eingestellt werden, ob die
Auffahrwarnung früher,
standardmäßig oder später erfolgen
soll.
Kollisionswarnung (1. Warnung) - Gelb
Die Warnmeldung erscheint am
LCD-Display und gleichzeitig ertönt
ein akustisches Warnsignal.
Kollisionswarnung (2. Warnung) - Rot
Die Warnmeldung erscheint am
LCD-Display und gleichzeitig ertönt
ein akustisches Warnsignal.
Außerdem greifen einige
Fahrzeugsysteme in den Fahrbetrieb
ein, um zum Verzögern des
Fahrzeugs beizutragen.
- Ihre Fahrgeschwindigkeit nimmtmöglicherweise geringfügig ab.
- Die FCA-Funktion regelt die Bremsen, um die Aufprallstärke
zu verringern.
Notfall-Bremsung (3. Warnung)
Die Warnmeldung erscheint am
LCD-Display und gleichzeitig ertönt
ein akustisches Warnsignal.
Außerdem greifen einige
Fahrzeugsysteme in den Fahrbetrieb
ein, um zum Verzögern des
Fahrzeugs beizutragen.
- Die FCA-Funktion regelt dieBremsen, um die Aufprallstärke
zu verringern. Unmittelbar vor
dem Aufprall wird die Brems-
regelung maximiert.
OAEE058244L
OAEE058244L
OAE058030L

5-56
Fahrhinweise

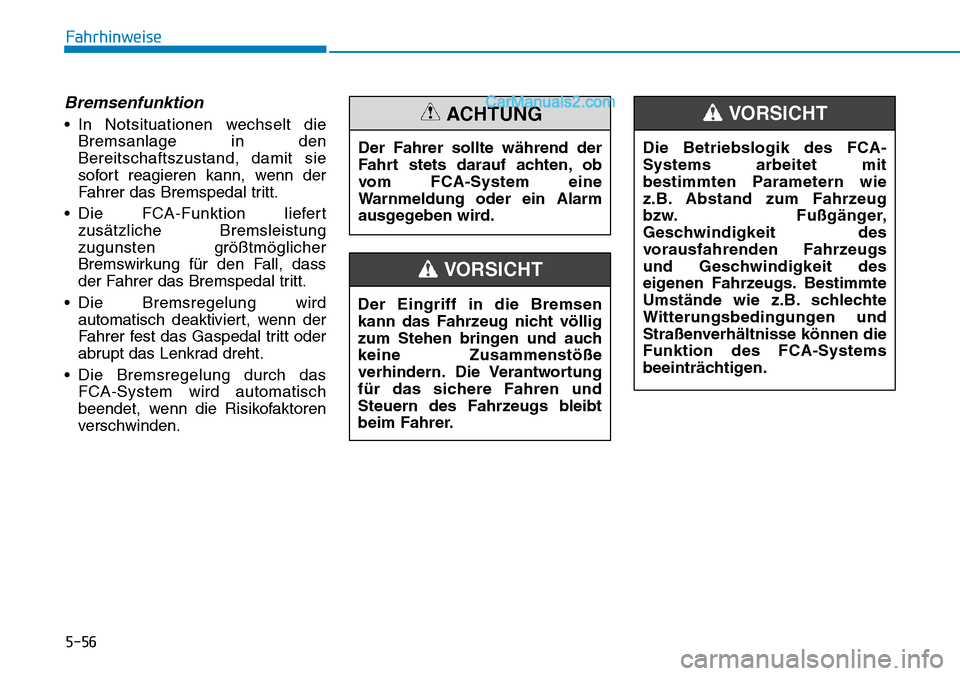

Bremsenfunktion
• In Notsituationen wechselt dieBremsanlage in den
Bereitschaftszustand, damit sie
sofort reagieren kann, wenn der
Fahrer das Bremspedal tritt.
• Die FCA-Funktion liefert zusätzliche Bremsleistung
zugunsten größtmöglicher
Bremswirkung für den Fall, dass
der Fahrer das Bremspedal tritt.
• Die Bremsregelung wird automatisch deaktiviert, wenn der
Fahrer fest das Gaspedal tritt oder
abrupt das Lenkrad dreht.
• Die Bremsregelung durch das FCA-System wird automatisch
beendet, wenn die Risikofaktoren
verschwinden. Der Fahrer sollte während der
Fahrt stets darauf achten, ob
vom FCA-System eine
Warnmeldung oder ein Alarm
ausgegeben wird.ACHTUNG
Der Eingriff in die Bremsen
kann das Fahrzeug nicht völlig
zum Stehen bringen und auch
keine Zusammenstöße
verhindern. Die Verantwortung
für das sichere Fahren und
Steuern des Fahrzeugs bleibt
beim Fahrer.
VORSICHT
Die Betriebslogik des FCA-
Systems arbeitet mit
bestimmten Parametern wie
z.B. Abstand zum Fahrzeug
bzw. Fußgänger,
Geschwindigkeit des
vorausfahrenden Fahrzeugs
und Geschwindigkeit des
eigenen Fahrzeugs. Bestimmte
Umstände wie z.B. schlechte
Witterungsbedingungen und
Straßenverhältnisse können die
Funktion des FCA-Systems
beeinträchtigen.
VORSICHT

5-57
Fahrhinweise
5

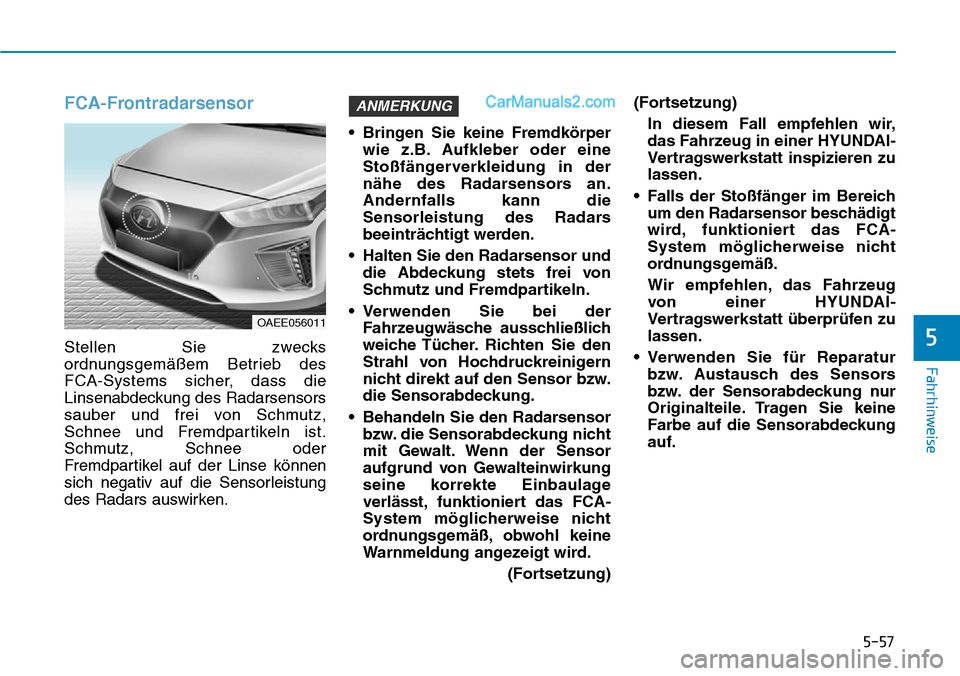

FCA-Frontradarsensor
Stellen Sie zwecks
ordnungsgemäßem Betrieb des
FCA-Systems sicher, dass die
Linsenabdeckung des Radarsensors
sauber und frei von Schmutz,
Schnee und Fremdpartikeln ist.
Schmutz, Schnee oder
Fremdpartikel auf der Linse können
sich negativ auf die Sensorleistung
des Radars auswirken.• Bringen Sie keine Fremdkörper
wie z.B. Aufkleber oder eine
Stoßfängerverkleidung in der
nähe des Radarsensors an.
Andernfalls kann die
Sensorleistung des Radars
beeinträchtigt werden.
• Halten Sie den Radarsensor und die Abdeckung stets frei von
Schmutz und Fremdpartikeln.
• Verwenden Sie bei der Fahrzeugwäsche ausschließlich
weiche Tücher. Richten Sie den
Strahl von Hochdruckreinigern
nicht direkt auf den Sensor bzw.
die Sensorabdeckung.
• Behandeln Sie den Radarsensor bzw. die Sensorabdeckung nicht
mit Gewalt. Wenn der Sensor
aufgrund von Gewalteinwirkung
seine korrekte Einbaulage
verlässt, funktioniert das FCA-
System möglicherweise nicht
ordnungsgemäß, obwohl keine
Warnmeldung angezeigt wird.
(Fortsetzung)(Fortsetzung)
In diesem Fall empfehlen wir,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu
lassen.
• Falls der Stoßfänger im Bereich um den Radarsensor beschädigt
wird, funktioniert das FCA-
System möglicherweise nicht
ordnungsgemäß.
Wir empfehlen, das Fahrzeug
von einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
• Verwenden Sie für Reparatur bzw. Austausch des Sensors
bzw. der Sensorabdeckung nur
Originalteile. Tragen Sie keine
Farbe auf die Sensorabdeckung
auf.
ANMERKUNG
OAEE056011

5-58
Fahrhinweise
• Bringen Sie grundsätzlich keine Zubehörteile, Aufkleber oder
Tönungsfolien an der Wind-
schutzscheibe an.
• Legen Sie grundsätzlich keine reflektierenden Gegenstände
(Papiere, Spiegel etc.) auf
dem Armaturenbrett ab.
Lichtreflexionen jeder Art
können Störungen des Systems
verursachen.
• Achten Sie penibel darauf, dass die Kamera nicht mit Wasser in
Berührung kommt.
• Zerlegen Sie die Kamerabau- gruppe nicht und stoßen Sie
nicht dagegen.
• Mit hoher Lautstärke über das Audiosystem des Fahrzeugs
abgespielte Musik kann die
akustischen Warnsignale des
Systems übertönen.
Informationen
Wir empfehlen, das System in
folgenden Fällen in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen:
• Austausch der Windschutzscheibe.
• Der vordere Stoßfänger wird ersetzt
• Der Radarsensor oder dieAbdeckung wird beschädigt oder
ausgetauscht.

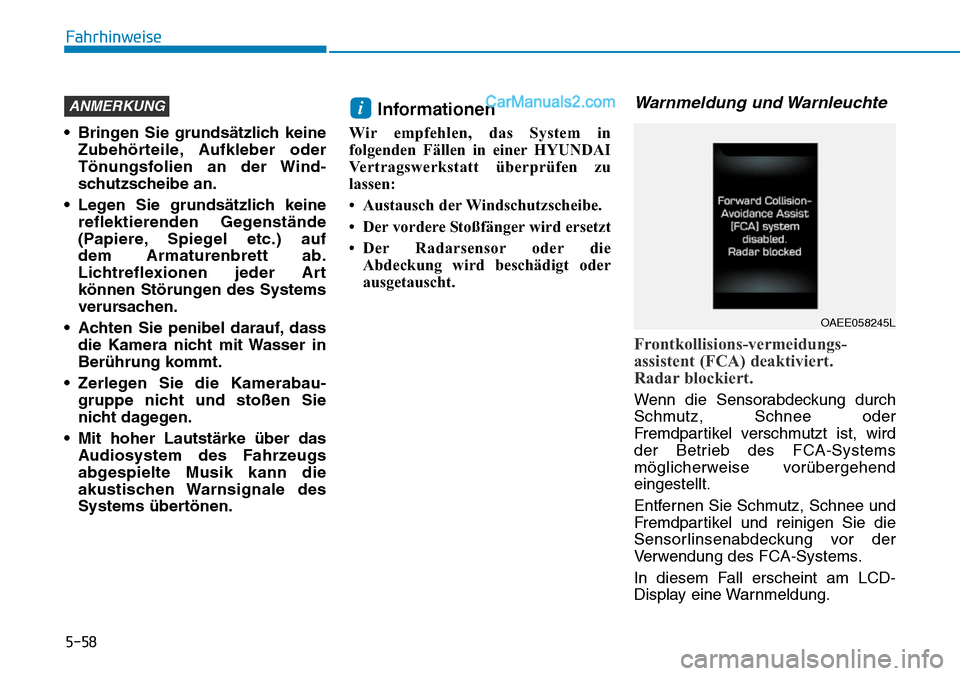

Warnmeldung und Warnleuchte
Frontkollisions-vermeidungs-
assistent (FCA) deaktiviert.
Radar blockiert.
Wenn die Sensorabdeckung durch
Schmutz, Schnee oder
Fremdpartikel verschmutzt ist, wird
der Betrieb des FCA-Systems
möglicherweise vorübergehend
eingestellt.
Entfernen Sie Schmutz, Schnee und
Fremdpartikel und reinigen Sie die
Sensorlinsenabdeckung vor der
Verwendung des FCA-Systems.
In diesem Fall erscheint am LCD-
Display eine Warnmeldung.
iANMERKUNG
OAEE058245L
