Hyundai Ioniq 2019 Betriebsanleitung (in German)

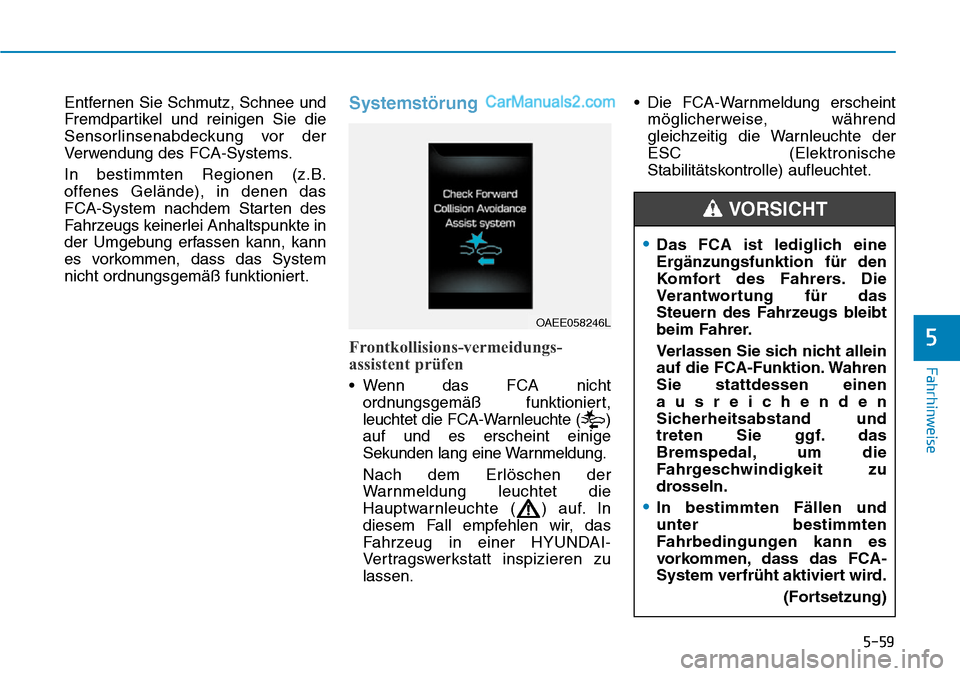

5-59
Fahrhinweise
5
Entfernen Sie Schmutz, Schnee und
Fremdpartikel und reinigen Sie die
Sensorlinsenabdeckung vor der
Verwendung des FCA-Systems.
In bestimmten Regionen (z.B.
offenes Gelände), in denen das
FCA-System nachdem Starten des
Fahrzeugs keinerlei Anhaltspunkte in
der Umgebung erfassen kann, kann
es vorkommen, dass das System
nicht ordnungsgemäß funktioniert.Systemstörung
Frontkollisions-vermeidungs-
assistent prüfen
• Wenn das FCA nichtordnungsgemäß funktioniert,
leuchtet die FCA-Warnleuchte ( )
auf und es erscheint einige
Sekunden lang eine Warnmeldung.
Nach dem Erlöschen der
Warnmeldung leuchtet die
Hauptwarnleuchte ( ) auf. In
diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu
lassen. • Die FCA-Warnmeldung erscheint
möglicherweise, während
gleichzeitig die Warnleuchte der
ESC (Elektronische
Stabilitätskontrolle) aufleuchtet.
•Das FCA ist lediglich eine
Ergänzungsfunktion für den
Komfort des Fahrers. Die
Verantwortung für das
Steuern des Fahrzeugs bleibt
beim Fahrer.
Verlassen Sie sich nicht allein
auf die FCA-Funktion. Wahren
Sie stattdessen einen
ausreichenden
Sicherheitsabstand und
treten Sie ggf. das
Bremspedal, um die
Fahrgeschwindigkeit zu
drosseln.
•In bestimmten Fällen und
unter bestimmten
Fahrbedingungen kann es
vorkommen, dass das FCA-
System verfrüht aktiviert wird.
(Fortsetzung)
VORSICHT
OAEE058246L

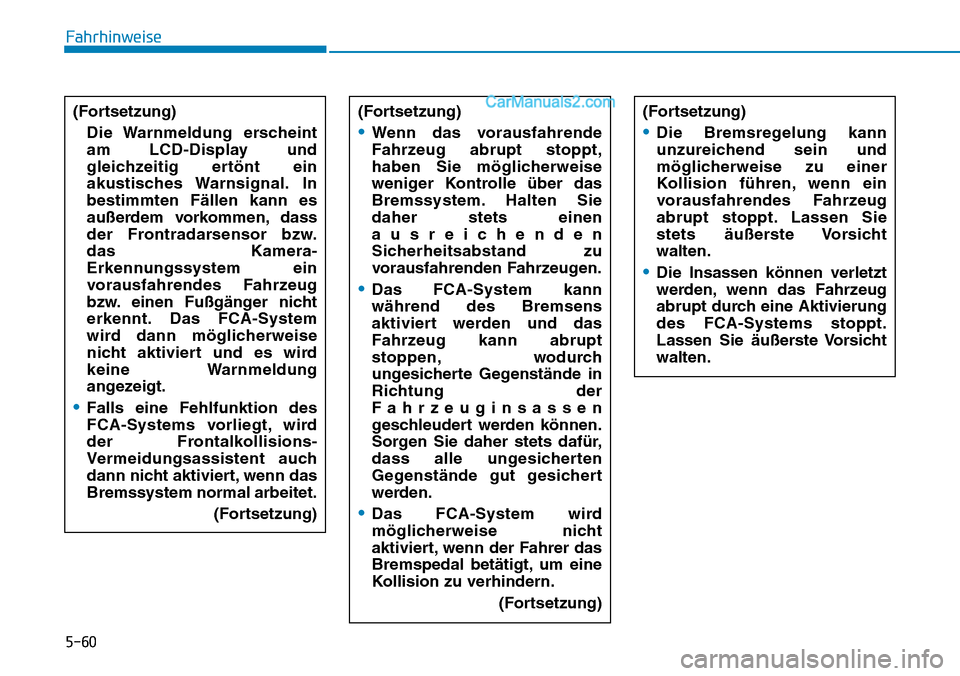

5-60
Fahrhinweise(Fortsetzung) Die Warnmeldung erscheint
am LCD-Display und
gleichzeitig ertönt ein
akustisches Warnsignal. In
bestimmten Fällen kann es
außerdem vorkommen, dass
der Frontradarsensor bzw.
das Kamera-
Erkennungssystem ein
vorausfahrendes Fahrzeug
bzw. einen Fußgänger nicht
erkennt. Das FCA-System
wird dann möglicherweise
nicht aktiviert und es wird
keine Warnmeldung
angezeigt.
•Falls eine Fehlfunktion des
FCA-Systems vorliegt, wird
der Frontalkollisions-
Vermeidungsassistent auch
dann nicht aktiviert, wenn das
Bremssystem normal arbeitet. (Fortsetzung)
(Fortsetzung)
•Wenn das vorausfahrende
Fahrzeug abrupt stoppt,
haben Sie möglicherweise
weniger Kontrolle über das
Bremssystem. Halten Sie
daher stets einen
ausreichenden
Sicherheitsabstand zu
vorausfahrenden Fahrzeugen.
•Das FCA-System kann
während des Bremsens
aktiviert werden und das
Fahrzeug kann abrupt
stoppen, wodurch
ungesicherte Gegenstände in
Richtung der
Fahrzeuginsassen
geschleudert werden können.
Sorgen Sie daher stets dafür,
dass alle ungesicherten
Gegenstände gut gesichert
werden.
•Das FCA-System wird
möglicherweise nicht
aktiviert, wenn der Fahrer das
Bremspedal betätigt, um eine
Kollision zu verhindern.(Fortsetzung)
(Fortsetzung)
•Die Bremsregelung kann
unzureichend sein und
möglicherweise zu einer
Kollision führen, wenn ein
vorausfahrendes Fahrzeug
abrupt stoppt. Lassen Sie
stets äußerste Vorsicht
walten.
•Die Insassen können verletzt
werden, wenn das Fahrzeug
abrupt durch eine Aktivierung
des FCA-Systems stoppt.
Lassen Sie äußerste Vorsicht
walten.

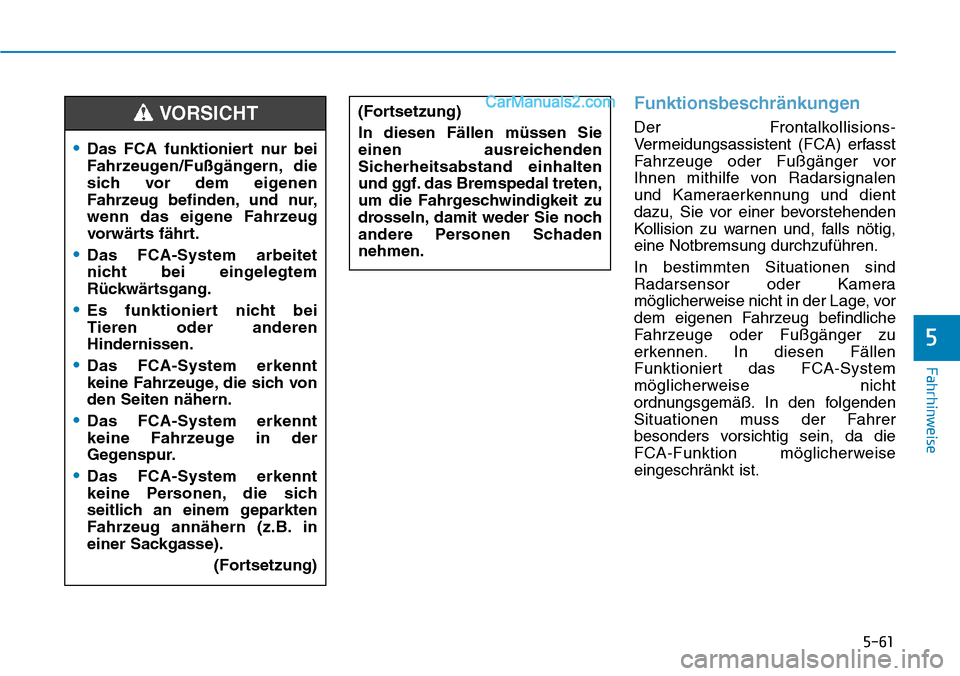

5-61
Fahrhinweise
Funktionsbeschränkungen
Der Frontalkollisions-
Vermeidungsassistent (FCA) erfasst
Fahrzeuge oder Fußgänger vor
Ihnen mithilfe von Radarsignalen
und Kameraerkennung und dient
dazu, Sie vor einer bevorstehenden
Kollision zu warnen und, falls nötig,
eine Notbremsung durchzuführen.
In bestimmten Situationen sind
Radarsensor oder Kamera
möglicherweise nicht in der Lage, vor
dem eigenen Fahrzeug befindliche
Fahrzeuge oder Fußgänger zu
erkennen. In diesen Fällen
Funktioniert das FCA-System
möglicherweise nicht
ordnungsgemäß. In den folgenden
Situationen muss der Fahrer
besonders vorsichtig sein, da die
FCA-Funktion möglicherweise
eingeschränkt ist.
5
•Das FCA funktioniert nur bei
Fahrzeugen/Fußgängern, die
sich vor dem eigenen
Fahrzeug befinden, und nur,
wenn das eigene Fahrzeug
vorwärts fährt.
•Das FCA-System arbeitet
nicht bei eingelegtem
Rückwärtsgang.
•Es funktioniert nicht bei
Tieren oder anderen
Hindernissen.
•Das FCA-System erkennt
keine Fahrzeuge, die sich von
den Seiten nähern.
•Das FCA-System erkennt
keine Fahrzeuge in der
Gegenspur.
•Das FCA-System erkennt
keine Personen, die sich
seitlich an einem geparkten
Fahrzeug annähern (z.B. in
einer Sackgasse).(Fortsetzung)
(Fortsetzung)
In diesen Fällen müssen Sie
einen ausreichenden
Sicherheitsabstand einhalten
und ggf. das Bremspedal treten,
um die Fahrgeschwindigkeit zu
drosseln, damit weder Sie noch
andere Personen Schaden
nehmen.VORSICHT

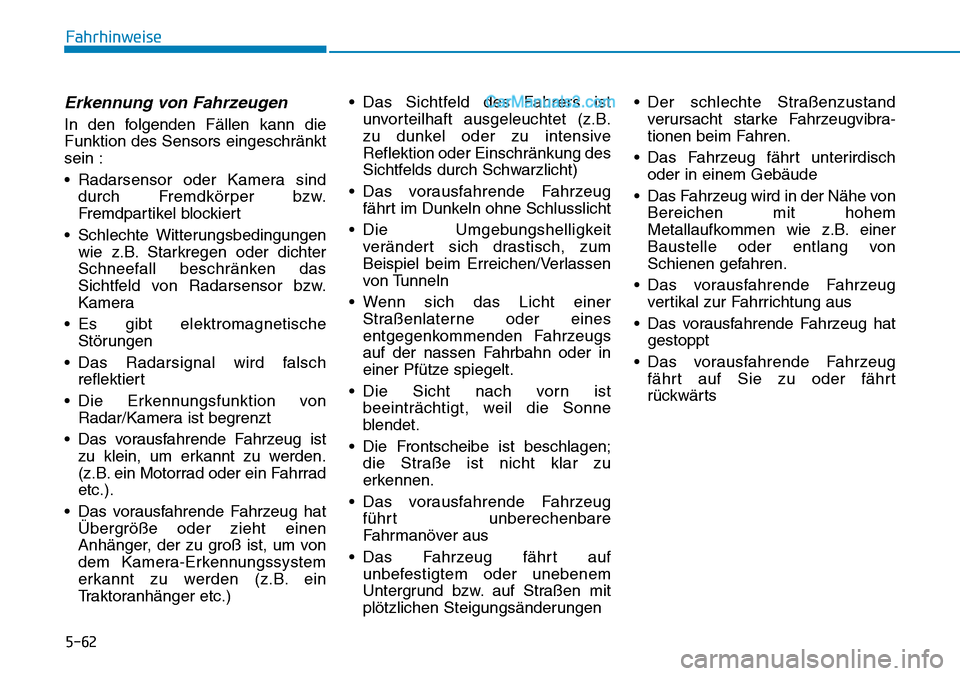

5-62
Fahrhinweise
Erkennung von Fahrzeugen
In den folgenden Fällen kann die
Funktion des Sensors eingeschränkt
sein :
• Radarsensor oder Kamera sinddurch Fremdkörper bzw.
Fremdpartikel blockiert
• Schlechte Witterungsbedingungen wie z.B. Starkregen oder dichter
Schneefall beschränken das
Sichtfeld von Radarsensor bzw.
Kamera
• Es gibt elektromagnetische Störungen
• Das Radarsignal wird falsch reflektiert
• Die Erkennungsfunktion von Radar/Kamera ist begrenzt
• Das vorausfahrende Fahrzeug ist zu klein, um erkannt zu werden.
(z.B. ein Motorrad oder ein Fahrrad
etc.).
• Das vorausfahrende Fahrzeug hat Übergröße oder zieht einen
Anhänger, der zu groß ist, um von
dem Kamera-Erkennungssystem
erkannt zu werden (z.B. ein
Traktoranhänger etc.) • Das Sichtfeld des Fahrers ist
unvorteilhaft ausgeleuchtet (z.B.
zu dunkel oder zu intensive
Reflektion oder Einschränkung des
Sichtfelds durch Schwarzlicht)
• Das vorausfahrende Fahrzeug fährt im Dunkeln ohne Schlusslicht
• Die Umgebungshelligkeit verändert sich drastisch, zum
Beispiel beim Erreichen/Verlassen
von Tunneln
• Wenn sich das Licht einer Straßenlaterne oder eines
entgegenkommenden Fahrzeugs
auf der nassen Fahrbahn oder in
einer Pfütze spiegelt.
• Die Sicht nach vorn ist beeinträchtigt, weil die Sonne
blendet.
• Die Frontscheibe ist beschlagen; die Straße ist nicht klar zu
erkennen.
• Das vorausfahrende Fahrzeug führt unberechenbare
Fahrmanöver aus
• Das Fahrzeug fährt auf unbefestigtem oder unebenem
Untergrund bzw. auf Straßen mit
plötzlichen Steigungsänderungen • Der schlechte Straßenzustand
verursacht starke Fahrzeugvibra-
tionen beim Fahren.
• Das Fahrzeug fährt unterirdisch oder in einem Gebäude
• Das Fahrzeug wird in der Nähe von Bereichen mit hohem
Metallaufkommen wie z.B. einer
Baustelle oder entlang von
Schienen gefahren.
• Das vorausfahrende Fahrzeug vertikal zur Fahrrichtung aus
• Das vorausfahrende Fahrzeug hat gestoppt
• Das vorausfahrende Fahrzeug fährt auf Sie zu oder fährt
rückwärts

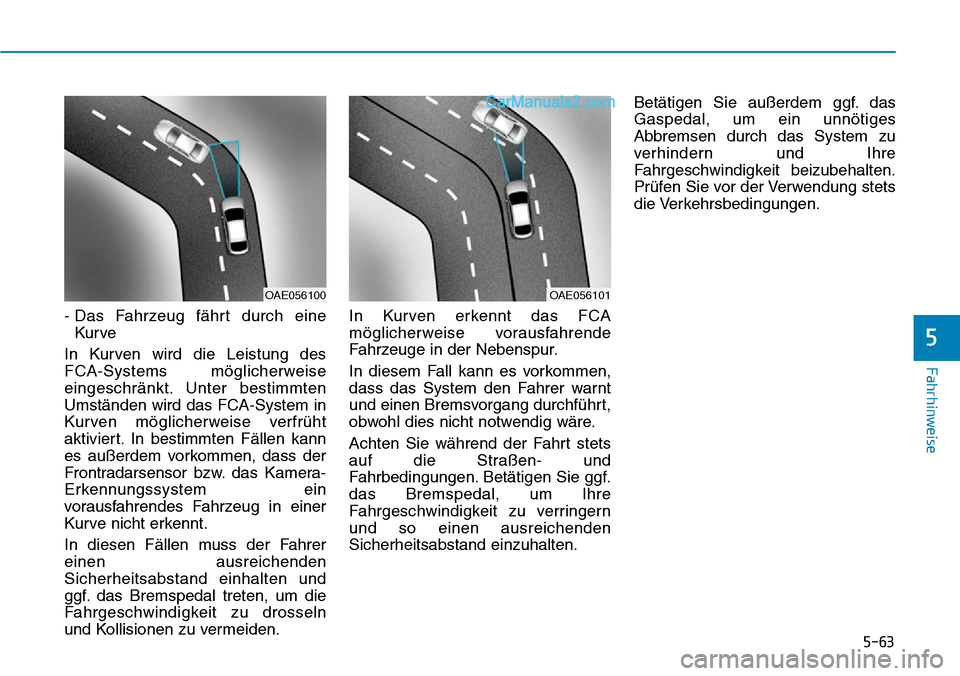

5-63
Fahrhinweise
5
- Das Fahrzeug fährt durch eineKur ve
In Kurven wird die Leistung des
FCA-Systems möglicherweise
eingeschränkt. Unter bestimmten
Umständen wird das FCA-System in
Kurven möglicherweise verfrüht
aktiviert. In bestimmten Fällen kann
es außerdem vorkommen, dass der
Frontradarsensor bzw. das Kamera-
Erkennungssystem ein
vorausfahrendes Fahrzeug in einer
Kurve nicht erkennt.
In diesen Fällen muss der Fahrer
einen ausreichenden
Sicherheitsabstand einhalten und
ggf. das Bremspedal treten, um die
Fahrgeschwindigkeit zu drosseln
und Kollisionen zu vermeiden. In Kurven erkennt das FCA
möglicherweise vorausfahrende
Fahrzeuge in der Nebenspur.
In diesem Fall kann es vorkommen,
dass das System den Fahrer warnt
und einen Bremsvorgang durchführt,
obwohl dies nicht notwendig wäre.
Achten Sie während der Fahrt stets
auf die Straßen- und
Fahrbedingungen. Betätigen Sie ggf.
das Bremspedal, um Ihre
Fahrgeschwindigkeit zu verringern
und so einen ausreichenden
Sicherheitsabstand einzuhalten.Betätigen Sie außerdem ggf. das
Gaspedal, um ein unnötiges
Abbremsen durch das System zu
verhindern und Ihre
Fahrgeschwindigkeit beizubehalten.
Prüfen Sie vor der Verwendung stets
die Verkehrsbedingungen.
OAE056100OAE056101

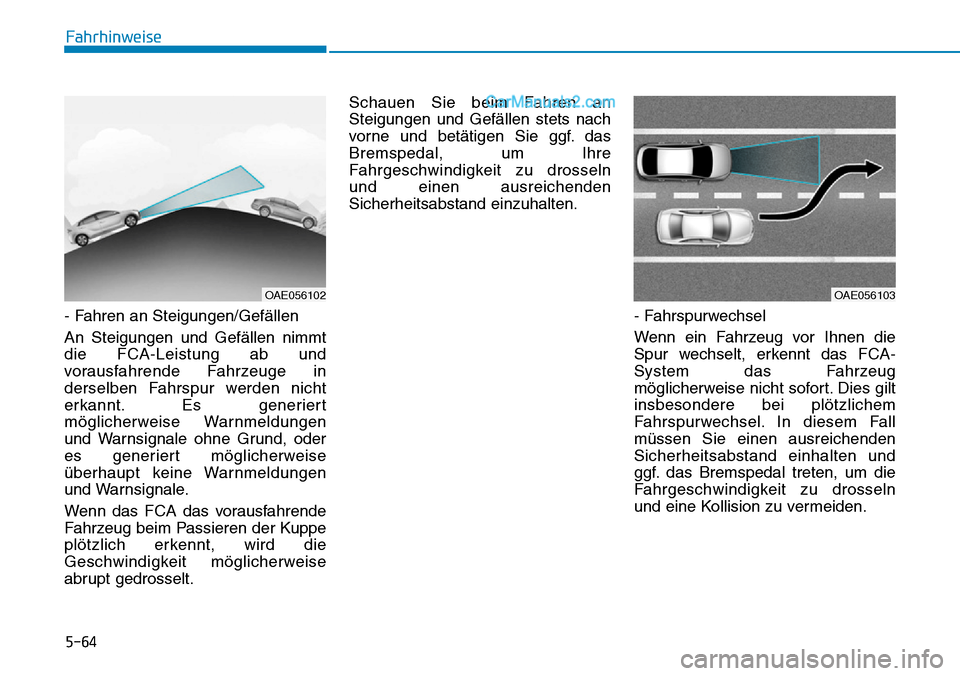

5-64
Fahrhinweise
- Fahren an Steigungen/Gefällen
An Steigungen und Gefällen nimmt
die FCA-Leistung ab und
vorausfahrende Fahrzeuge in
derselben Fahrspur werden nicht
erkannt. Es generiert
möglicherweise Warnmeldungen
und Warnsignale ohne Grund, oder
es generiert möglicherweise
überhaupt keine Warnmeldungen
und Warnsignale.
Wenn das FCA das vorausfahrende
Fahrzeug beim Passieren der Kuppe
plötzlich erkennt, wird die
Geschwindigkeit möglicherweise
abrupt gedrosselt. Schauen Sie beim Fahren an
Steigungen und Gefällen stets nach
vorne und betätigen Sie ggf. das
Bremspedal, um Ihre
Fahrgeschwindigkeit zu drosseln
und einen ausreichenden
Sicherheitsabstand einzuhalten.
- Fahrspurwechsel
Wenn ein Fahrzeug vor Ihnen die
Spur wechselt, erkennt das FCA-
System das Fahrzeug
möglicherweise nicht sofort. Dies gilt
insbesondere bei plötzlichem
Fahrspurwechsel. In diesem Fall
müssen Sie einen ausreichenden
Sicherheitsabstand einhalten und
ggf. das Bremspedal treten, um die
Fahrgeschwindigkeit zu drosseln
und eine Kollision zu vermeiden.
OAE056102OAE056103

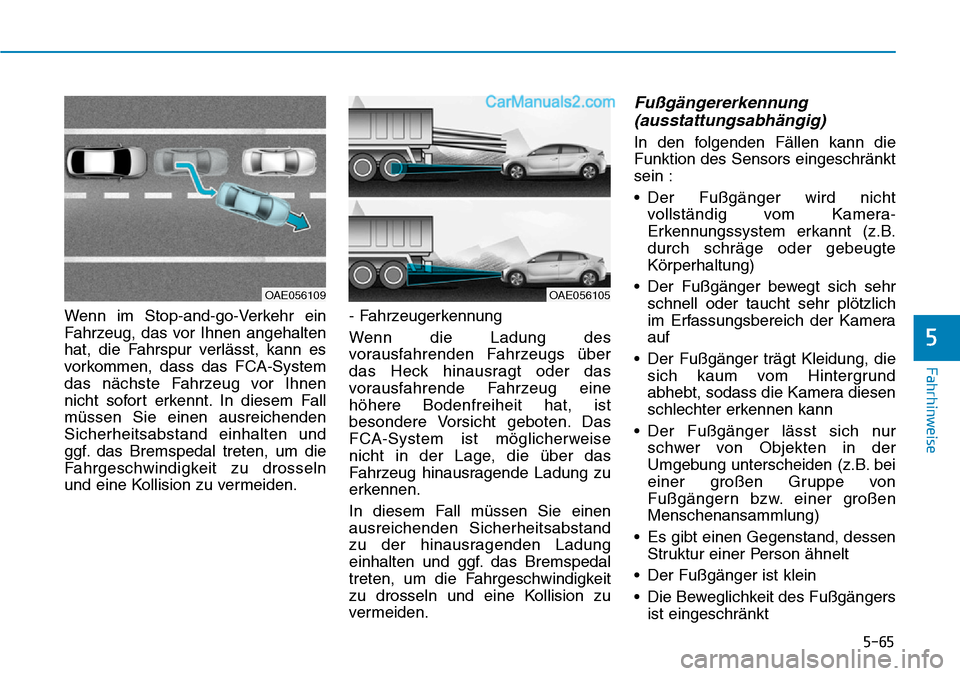

5-65
Fahrhinweise
5
Wenn im Stop-and-go-Verkehr ein
Fahrzeug, das vor Ihnen angehalten
hat, die Fahrspur verlässt, kann es
vorkommen, dass das FCA-System
das nächste Fahrzeug vor Ihnen
nicht sofort erkennt. In diesem Fall
müssen Sie einen ausreichenden
Sicherheitsabstand einhalten und
ggf. das Bremspedal treten, um die
Fahrgeschwindigkeit zu drosseln
und eine Kollision zu vermeiden.- Fahrzeugerkennung
Wenn die Ladung des
vorausfahrenden Fahrzeugs über
das Heck hinausragt oder das
vorausfahrende Fahrzeug eine
höhere Bodenfreiheit hat, ist
besondere Vorsicht geboten. Das
FCA-System ist möglicherweise
nicht in der Lage, die über das
Fahrzeug hinausragende Ladung zu
erkennen.
In diesem Fall müssen Sie einen
ausreichenden Sicherheitsabstand
zu der hinausragenden Ladung
einhalten und ggf. das Bremspedal
treten, um die Fahrgeschwindigkeit
zu drosseln und eine Kollision zu
vermeiden.
Fußgängererkennung
(ausstattungsabhängig)
In den folgenden Fällen kann die
Funktion des Sensors eingeschränkt
sein :
• Der Fußgänger wird nicht
vollständig vom Kamera-
Erkennungssystem erkannt (z.B.
durch schräge oder gebeugte
Körperhaltung)
• Der Fußgänger bewegt sich sehr schnell oder taucht sehr plötzlich
im Erfassungsbereich der Kamera
auf
• Der Fußgänger trägt Kleidung, die sich kaum vom Hintergrund
abhebt, sodass die Kamera diesen
schlechter erkennen kann
• Der Fußgänger lässt sich nur schwer von Objekten in der
Umgebung unterscheiden (z.B. bei
einer großen Gruppe von
Fußgängern bzw. einer großen
Menschenansammlung)
• Es gibt einen Gegenstand, dessen Struktur einer Person ähnelt
• Der Fußgänger ist klein
• Die Beweglichkeit des Fußgängers ist eingeschränkt
OAE056105OAE056109

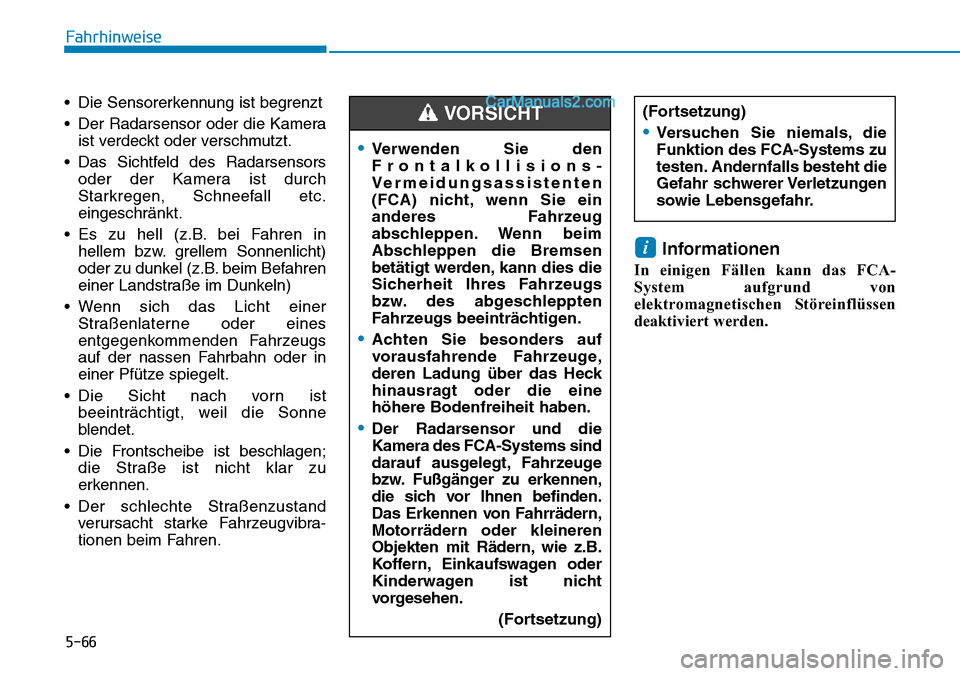

5-66
Fahrhinweise
• Die Sensorerkennung ist begrenzt
• Der Radarsensor oder die Kamera ist verdeckt oder verschmutzt.
• Das Sichtfeld des Radarsensors oder der Kamera ist durch
Starkregen, Schneefall etc.
eingeschränkt.
• Es zu hell (z.B. bei Fahren in hellem bzw. grellem Sonnenlicht)
oder zu dunkel (z.B. beim Befahren
einer Landstraße im Dunkeln)
• Wenn sich das Licht einer Straßenlaterne oder eines
entgegenkommenden Fahrzeugs
auf der nassen Fahrbahn oder in
einer Pfütze spiegelt.
• Die Sicht nach vorn ist beeinträchtigt, weil die Sonne
blendet.
• Die Frontscheibe ist beschlagen; die Straße ist nicht klar zu
erkennen.
• Der schlechte Straßenzustand verursacht starke Fahrzeugvibra-
tionen beim Fahren.
Informationen
In einigen Fällen kann das FCA-
System aufgrund von
elektromagnetischen Störeinflüssen
deaktiviert werden.
i
•Verwenden Sie den
Frontalkollisions-
Vermeidungsassistenten
(FCA) nicht, wenn Sie ein
anderes Fahrzeug
abschleppen. Wenn beim
Abschleppen die Bremsen
betätigt werden, kann dies die
Sicherheit Ihres Fahrzeugs
bzw. des abgeschleppten
Fahrzeugs beeinträchtigen.
•Achten Sie besonders auf
vorausfahrende Fahrzeuge,
deren Ladung über das Heck
hinausragt oder die eine
höhere Bodenfreiheit haben.
•Der Radarsensor und die
Kamera des FCA-Systems sind
darauf ausgelegt, Fahrzeuge
bzw. Fußgänger zu erkennen,
die sich vor Ihnen befinden.
Das Erkennen von Fahrrädern,
Motorrädern oder kleineren
Objekten mit Rädern, wie z.B.
Koffern, Einkaufswagen oder
Kinderwagen ist nicht
vorgesehen.
(Fortsetzung)
VORSICHT(Fortsetzung)
•Versuchen Sie niemals, die
Funktion des FCA-Systems zu
testen. Andernfalls besteht die
Gefahr schwerer Verletzungen
sowie Lebensgefahr.

5-67
Fahrhinweise
5
Der Spurhalteassistent (LKA)
erkennt die Fahrbahnmarkierungen
auf der Straße mithilfe der Kamera
an der Windschutzscheibe und hilft
dem Fahrer mittels
Lenkunterstützung dabei, das
Fahrzeug in der Spur zu halten.
Wenn das Fahrzeug droht, von der
Fahrspur abzuweichen, warnt das
System den Fahrer durch optische
und akustische Signale. Außerdem
wird ein leichtes Gegensteuern
eingeleitet, um zu verhindern, dass
das Fahrzeug aus der Fahrspur
gerät.
SPURHALTEASSISTENT (LKA) (AUSSTATTUNGSABHÄNGIG)
OAEE056013L
Der Spurhalteassistent (LKA)
stellt lediglich eine
Komfortfunktion dar und ist
kein Ersatz für sicheres
Fahrverhalten. Es liegt in der
Verantwortung des Fahrers,
stets das Umfeld im Auge zu
behalten und das Fahrzeug zu
lenken.
VORSICHT
Beachten Sie bei Verwendung
des Spurhalteassistenten (LKA)
die folgenden
Sicherheitshinweise:
•Machen Sie keine abrupten
Lenkbewegungen, wenn das
System in die Lenkung
eingreift.(Fortsetzung)
(Fortsetzung)
•Der LKA hilft durch Eingreifen
in die Lenkung dabei, zu
verhindern, dass der Fahrer
unbeabsichtigt die Fahrspur
verlässt. Der Fahrer darf sich
jedoch nicht ausschließlich
auf das System verlassen und
muss das Lenkrad stets unter
Kontrolle halten, um die
Fahrspur nicht zu verlassen.
•Der Betrieb des LKA kann
abhängig von den Straßen-
und Umgebungsbedingungen
beendet werden oder es kann
vorkommen, dass das System
nicht korrekt funktioniert.
Fahren Sie stets aufmerksam.(Fortsetzung)
VORSICHT

5-68

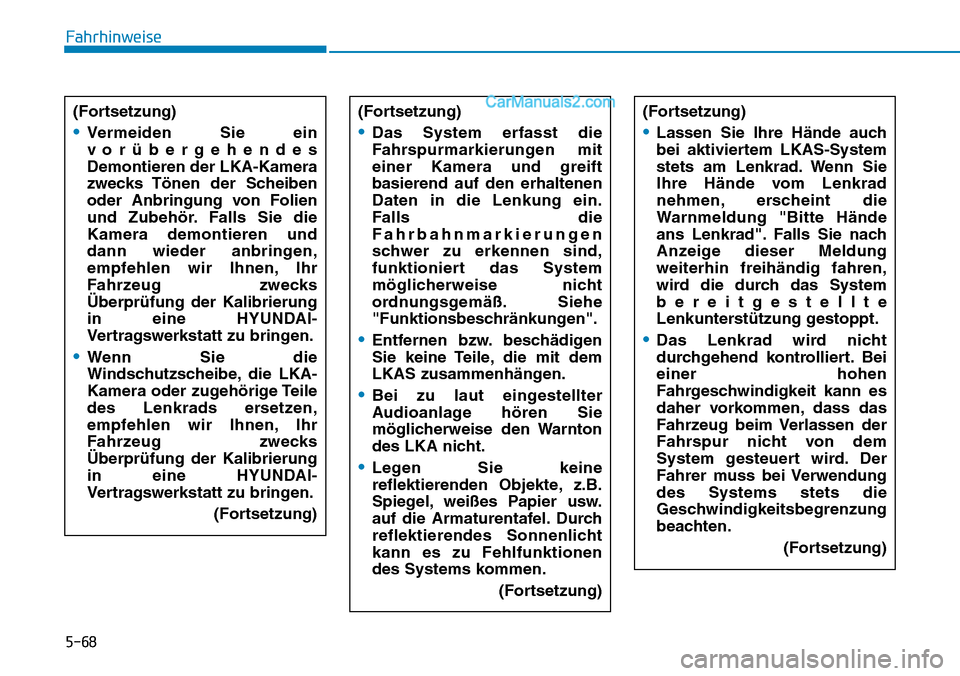

Fahrhinweise(Fortsetzung)
•Vermeiden Sie ein
vorübergehendes
Demontieren der LKA-Kamera
zwecks Tönen der Scheiben
oder Anbringung von Folien
und Zubehör. Falls Sie die
Kamera demontieren und
dann wieder anbringen,
empfehlen wir Ihnen, Ihr
Fahrzeug zwecks
Überprüfung der Kalibrierung
in eine HYUNDAI-
Vertragswerkstatt zu bringen.
•Wenn Sie die
Windschutzscheibe, die LKA-
Kamera oder zugehörige Teile
des Lenkrads ersetzen,
empfehlen wir Ihnen, Ihr
Fahrzeug zwecks
Überprüfung der Kalibrierung
in eine HYUNDAI-
Vertragswerkstatt zu bringen. (Fortsetzung)
(Fortsetzung)
•Das System erfasst die
Fahrspurmarkierungen mit
einer Kamera und greift
basierend auf den erhaltenen
Daten in die Lenkung ein.
Falls die
Fahrbahnmarkierungen
schwer zu erkennen sind,
funktioniert das System
möglicherweise nicht
ordnungsgemäß. Siehe
"Funktionsbeschränkungen".
•Entfernen bzw. beschädigen
Sie keine Teile, die mit dem
LKAS zusammenhängen.
•Bei zu laut eingestellter
Audioanlage hören Sie
möglicherweise den Warnton
des LKA nicht.
•Legen Sie keine
reflektierenden Objekte, z.B.
Spiegel, weißes Papier usw.
auf die Armaturentafel. Durch
reflektierendes Sonnenlicht
kann es zu Fehlfunktionen
des Systems kommen.(Fortsetzung)
(Fortsetzung)
•Lassen Sie Ihre Hände auch
bei aktiviertem LKAS-System
stets am Lenkrad. Wenn Sie
Ihre Hände vom Lenkrad
nehmen, erscheint die
Warnmeldung "Bitte Hände
ans Lenkrad". Falls Sie nach
Anzeige dieser Meldung
weiterhin freihändig fahren,
wird die durch das System
bereitgestellte
Lenkunterstützung gestoppt.
•Das Lenkrad wird nicht
durchgehend kontrolliert. Bei
einer hohen
Fahrgeschwindigkeit kann es
daher vorkommen, dass das
Fahrzeug beim Verlassen der
Fahrspur nicht von dem
System gesteuert wird. Der
Fahrer muss bei Verwendung
des Systems stets die
Geschwindigkeitsbegrenzung
beachten.(Fortsetzung)
