Hyundai Ioniq 2019 Betriebsanleitung (in German)

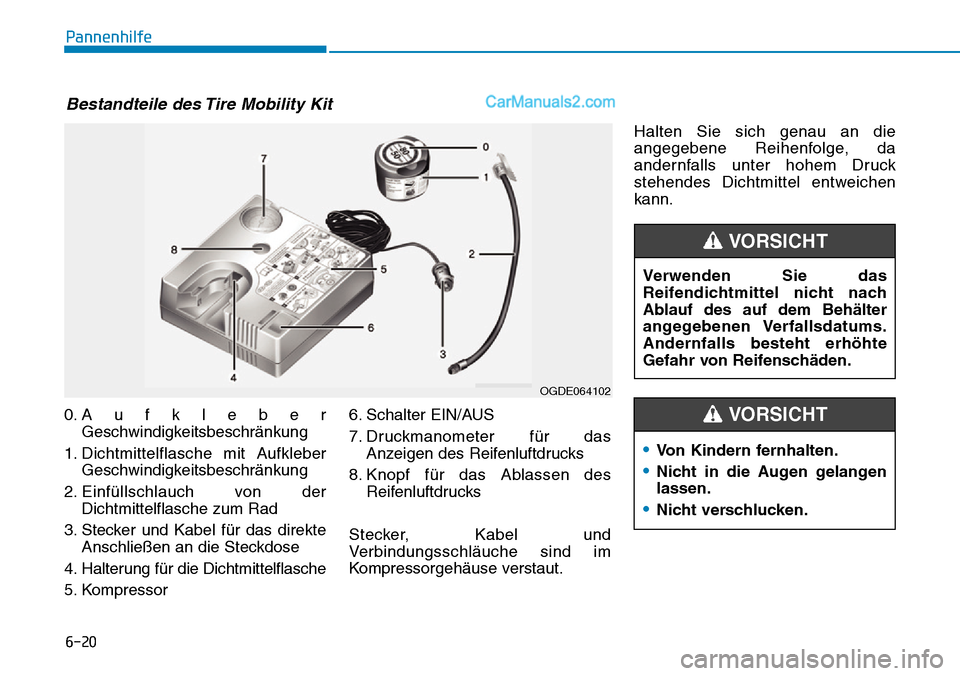

6-20
Pannenhilfe
0.Aufkleber Geschwindigkeitsbeschränkung
1. Dichtmittelflasche mit Aufkleber Geschwindigkeitsbeschränkung
2. Einfüllschlauch von der Dichtmittelflasche zum Rad
3. Stecker und Kabel für das direkte Anschließen an die Steckdose
4. Halterung für die Dichtmittelflasche
5. Kompressor 6. Schalter EIN/AUS
7. Druckmanometer für das
Anzeigen des Reifenluftdrucks
8. Knopf für das Ablassen des Reifenluftdrucks
Stecker, Kabel und
Verbindungsschläuche sind im
Kompressorgehäuse verstaut. Halten Sie sich genau an die
angegebene Reihenfolge, da
andernfalls unter hohem Druck
stehendes Dichtmittel entweichen
kann.
OGDE064102
Bestandteile des Tire Mobility Kit
Verwenden Sie das
Reifendichtmittel nicht nach
Ablauf des auf dem Behälter
angegebenen Verfallsdatums.
Andernfalls besteht erhöhte
Gefahr von Reifenschäden.
VORSICHT
•Von Kindern fernhalten.
•Nicht in die Augen gelangen
lassen.
•Nicht verschlucken.
VORSICHT

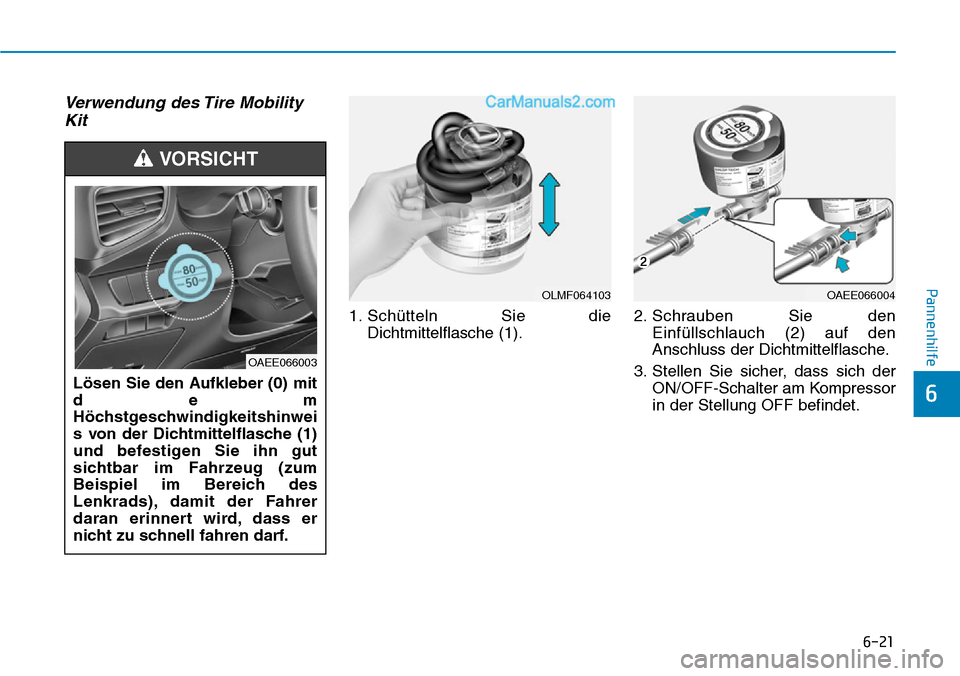

6-21
Pannenhilfe
6
Verwendung des Tire MobilityKit
1. Schütteln Sie die
Dichtmittelflasche (1). 2. Schrauben Sie den
Einfüllschlauch (2) auf den
Anschluss der Dichtmittelflasche.
3. Stellen Sie sicher, dass sich der ON/OFF-Schalter am Kompressor
in der Stellung OFF befindet.
Lösen Sie den Aufkleber (0) mit
dem
Höchstgeschwindigkeitshinwei
s von der Dichtmittelflasche (1)
und befestigen Sie ihn gut
sichtbar im Fahrzeug (zum
Beispiel im Bereich des
Lenkrads), damit der Fahrer
daran erinnert wird, dass er
nicht zu schnell fahren darf.
VORSICHT
OLMF064103
OAEE066003
OAEE066004

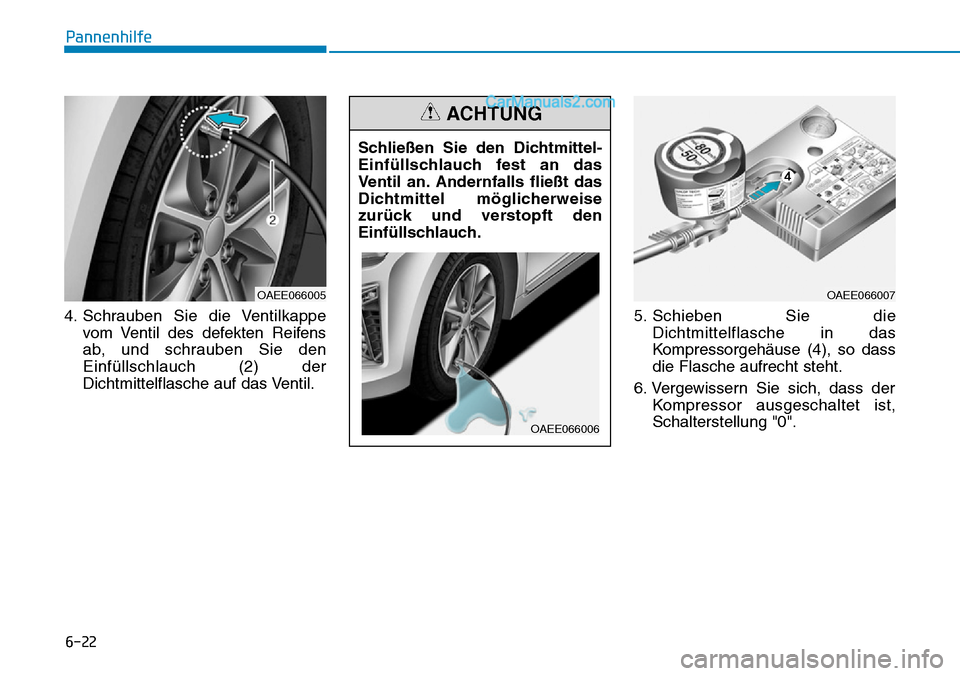

6-22
Pannenhilfe
4. Schrauben Sie die Ventilkappe vom Ventil des defekten Reifens
ab, und schrauben Sie den
Einfüllschlauch (2) der
Dichtmittelflasche auf das Ventil. 5. Schieben Sie die
Dichtmittelflasche in das
Kompressorgehäuse (4), so dass
die Flasche aufrecht steht.
6. Vergewissern Sie sich, dass der Kompressor ausgeschaltet ist,
Schalterstellung "0".
Schließen Sie den Dichtmittel-
Einfüllschlauch fest an das
Ventil an. Andernfalls fließt das
Dichtmittel möglicherweise
zurück und verstopft den
Einfüllschlauch.
ACHTUNG
OAEE066006
OAEE066005OAEE066007

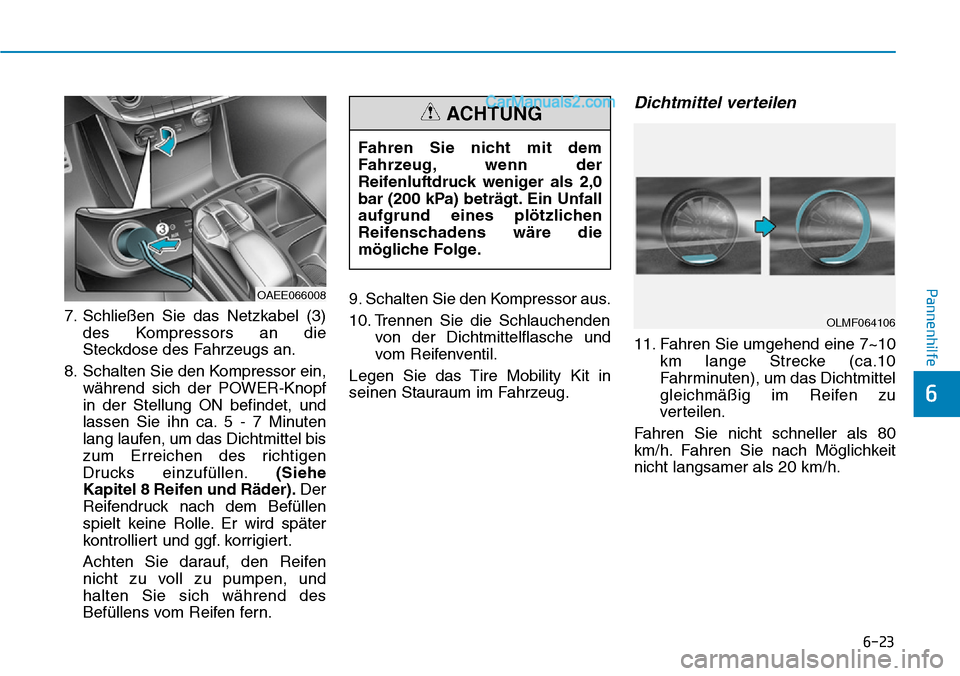

6-23
Pannenhilfe
6
7. Schließen Sie das Netzkabel (3)des Kompressors an die
Steckdose des Fahrzeugs an.
8. Schalten Sie den Kompressor ein, während sich der POWER-Knopf
in der Stellung ON befindet, und
lassen Sie ihn ca. 5 - 7 Minuten
lang laufen, um das Dichtmittel bis
zum Erreichen des richtigen
Drucks einzufüllen. (Siehe
Kapitel 8 Reifen und Räder). Der
Reifendruck nach dem Befüllen
spielt keine Rolle. Er wird später
kontrolliert und ggf. korrigiert.
Achten Sie darauf, den Reifen
nicht zu voll zu pumpen, und
halten Sie sich während des
Befüllens vom Reifen fern. 9. Schalten Sie den Kompressor aus.
10. Trennen Sie die Schlauchenden
von der Dichtmittelflasche und
vom Reifenventil.
Legen Sie das Tire Mobility Kit in
seinen Stauraum im Fahrzeug.
Dichtmittel verteilen
11. Fahren Sie umgehend eine 7~10 km lange Strecke (ca.10
Fahrminuten), um das Dichtmittel
gleichmäßig im Reifen zu
verteilen.
Fahren Sie nicht schneller als 80
km/h. Fahren Sie nach Möglichkeit
nicht langsamer als 20 km/h.
Fahren Sie nicht mit dem
Fahrzeug, wenn der
Reifenluftdruck weniger als 2,0
bar (200 kPa) beträgt. Ein Unfall
aufgrund eines plötzlichen
Reifenschadens wäre die
mögliche Folge.
ACHTUNG
OAEE066008
OLMF064106

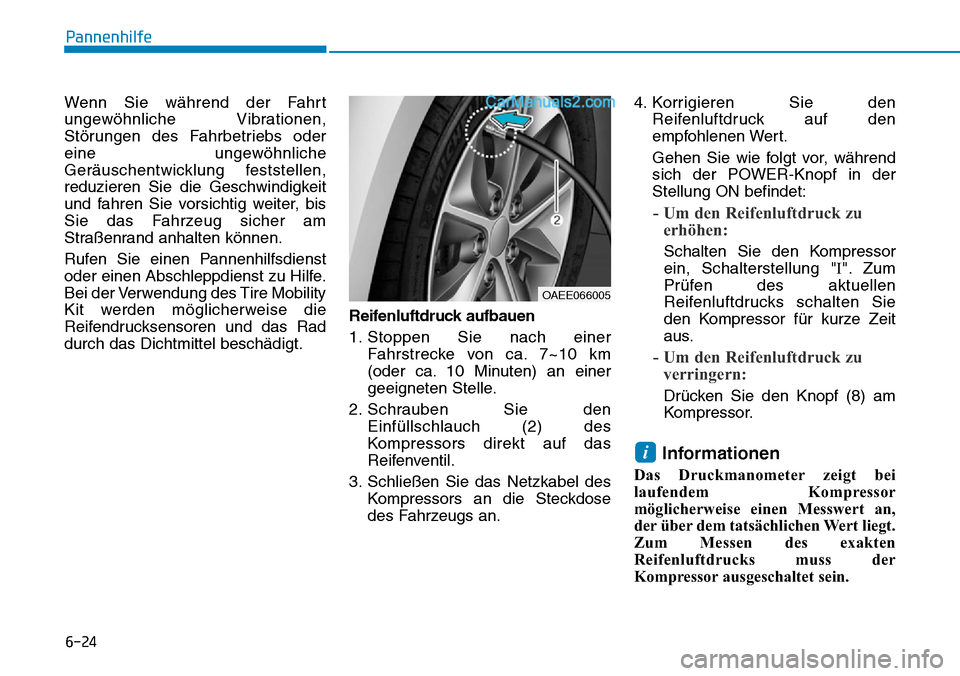

6-24
Pannenhilfe
Wenn Sie während der Fahrt
ungewöhnliche Vibrationen,
Störungen des Fahrbetriebs oder
eine ungewöhnliche
Geräuschentwicklung feststellen,
reduzieren Sie die Geschwindigkeit
und fahren Sie vorsichtig weiter, bis
Sie das Fahrzeug sicher am
Straßenrand anhalten können.
Rufen Sie einen Pannenhilfsdienst
oder einen Abschleppdienst zu Hilfe.
Bei der Verwendung des Tire Mobility
Kit werden möglicherweise die
Reifendrucksensoren und das Rad
durch das Dichtmittel beschädigt. Reifenluftdruck aufbauen
1. Stoppen Sie nach einer
Fahrstrecke von ca. 7~10 km
(oder ca. 10 Minuten) an einer
geeigneten Stelle.
2. Schrauben Sie den Einfüllschlauch (2) des
Kompressors direkt auf das
Reifenventil.
3. Schließen Sie das Netzkabel des Kompressors an die Steckdose
des Fahrzeugs an. 4. Korrigieren Sie den
Reifenluftdruck auf den
empfohlenen Wert.
Gehen Sie wie folgt vor, während
sich der POWER-Knopf in der
Stellung ON befindet:
- Um den Reifenluftdruck zuerhöhen:
Schalten Sie den Kompressor
ein, Schalterstellung "Ι ". Zum
Prüfen des aktuellen
Reifenluftdrucks schalten Sie
den Kompressor für kurze Zeit
aus.
- Um den Reifenluftdruck zu verringern:
Drücken Sie den Knopf (8) am
Kompressor.
Informationen
Das Druckmanometer zeigt bei
laufendem Kompressor
möglicherweise einen Messwert an,
der über dem tatsächlichen Wert liegt.
Zum Messen des exakten
Reifenluftdrucks muss der
Kompressor ausgeschaltet sein.
i
OAEE066005

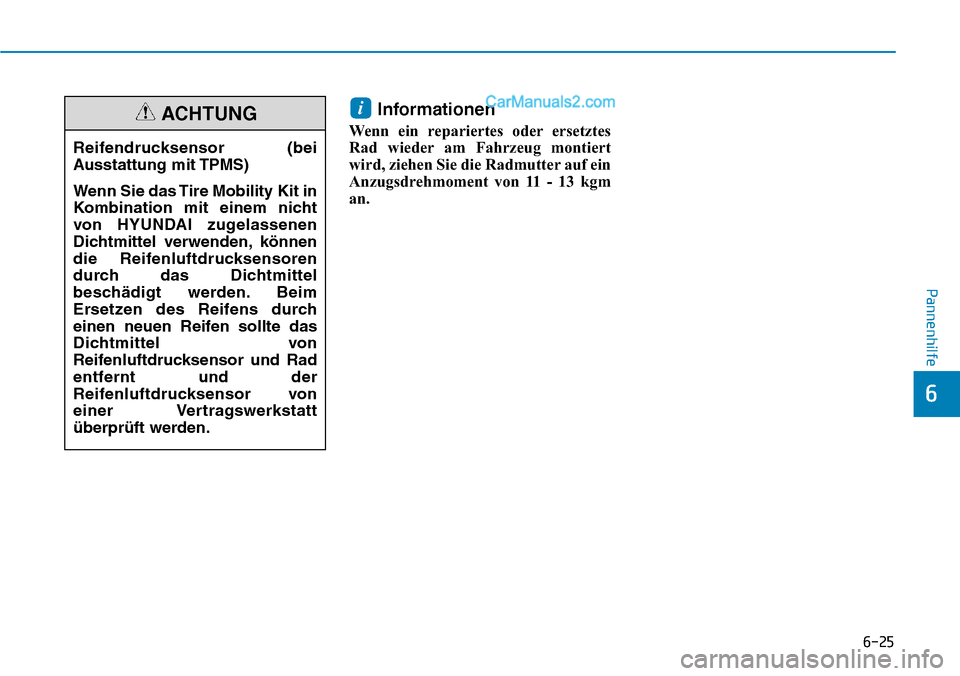

6-25
Pannenhilfe
6
Informationen
Wenn ein repariertes oder ersetztes
Rad wieder am Fahrzeug montiert
wird, ziehen Sie die Radmutter auf ein
Anzugsdrehmoment von 11 - 13 kgm
an.
i
Reifendrucksensor (bei
Ausstattung mit TPMS)
Wenn Sie das Tire Mobility Kit in
Kombination mit einem nicht
von HYUNDAI zugelassenen
Dichtmittel verwenden, können
die Reifenluftdrucksensoren
durch das Dichtmittel
beschädigt werden. Beim
Ersetzen des Reifens durch
einen neuen Reifen sollte das
Dichtmittel von
Reifenluftdrucksensor und Rad
entfernt und der
Reifenluftdrucksensor von
einer Vertragswerkstatt
überprüft werden.
ACHTUNG

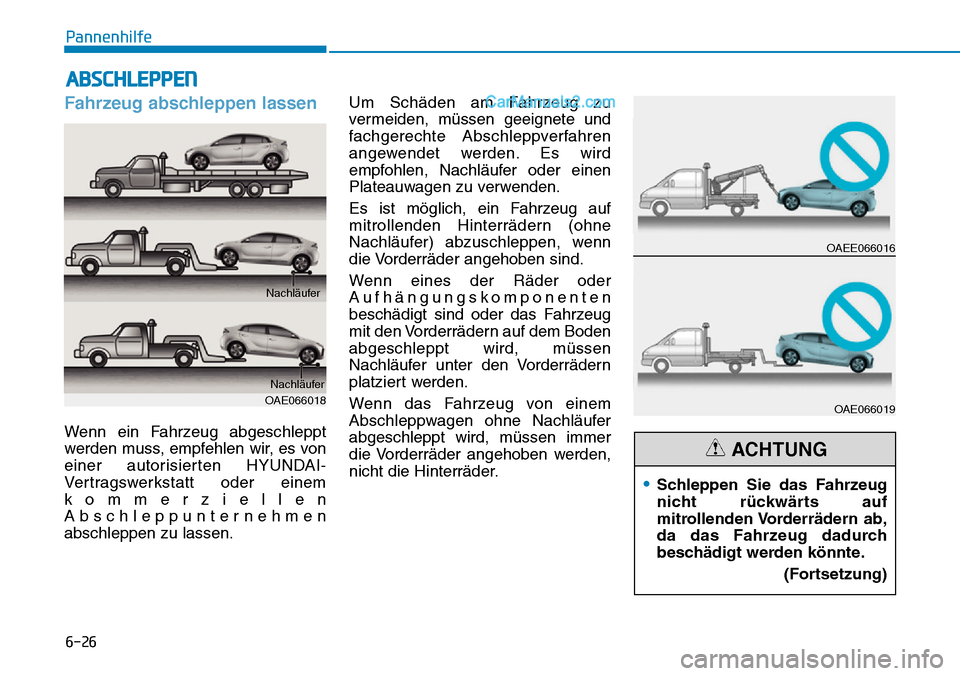

6-26
Pannenhilfe
Fahrzeug abschleppen lassen
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einer autorisierten HYUNDAI-
Vertragswerkstatt oder einem
kommerziellen
Abschleppunternehmen
abschleppen zu lassen.Um Schäden am Fahrzeug zu
vermeiden, müssen geeignete und
fachgerechte Abschleppverfahren
angewendet werden. Es wird
empfohlen, Nachläufer oder einen
Plateauwagen zu verwenden.
Es ist möglich, ein Fahrzeug auf
mitrollenden Hinterrädern (ohne
Nachläufer) abzuschleppen, wenn
die Vorderräder angehoben sind.
Wenn eines der Räder oder
Aufhängungskomponenten
beschädigt sind oder das Fahrzeug
mit den Vorderrädern auf dem Boden
abgeschleppt wird, müssen
Nachläufer unter den Vorderrädern
platziert werden.
Wenn das Fahrzeug von einem
Abschleppwagen ohne Nachläufer
abgeschleppt wird, müssen immer
die Vorderräder angehoben werden,
nicht die Hinterräder.
ABSCHLEPPEN
OAE066018
Nachläufer
Nachläufer
•Schleppen Sie das Fahrzeug
nicht rückwärts auf
mitrollenden Vorderrädern ab,
da das Fahrzeug dadurch
beschädigt werden könnte.
(Fortsetzung)
ACHTUNG
OAEE066016
OAE066019

6-27
Pannenhilfe
6

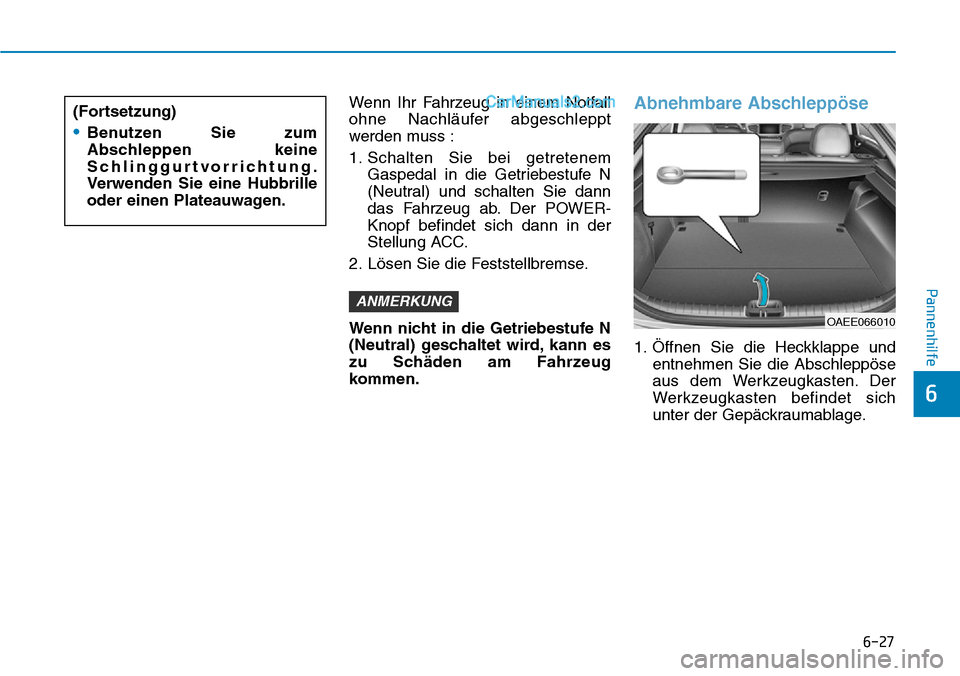

Wenn Ihr Fahrzeug in einem Notfall
ohne Nachläufer abgeschleppt
werden muss :
1. Schalten Sie bei getretenemGaspedal in die Getriebestufe N
(Neutral) und schalten Sie dann
das Fahrzeug ab. Der POWER-
Knopf befindet sich dann in der
Stellung ACC.
2. Lösen Sie die Feststellbremse.
Wenn nicht in die Getriebestufe N
(Neutral) geschaltet wird, kann es
zu Schäden am Fahrzeug
kommen.Abnehmbare Abschleppöse
1. Öffnen Sie die Heckklappe und entnehmen Sie die Abschleppöse
aus dem Werkzeugkasten. Der
Werkzeugkasten befindet sich
unter der Gepäckraumablage.
ANMERKUNG
(Fortsetzung)
•Benutzen Sie zum
Abschleppen keine
Schlinggurtvorrichtung.
Verwenden Sie eine Hubbrille
oder einen Plateauwagen.
OAEE066010

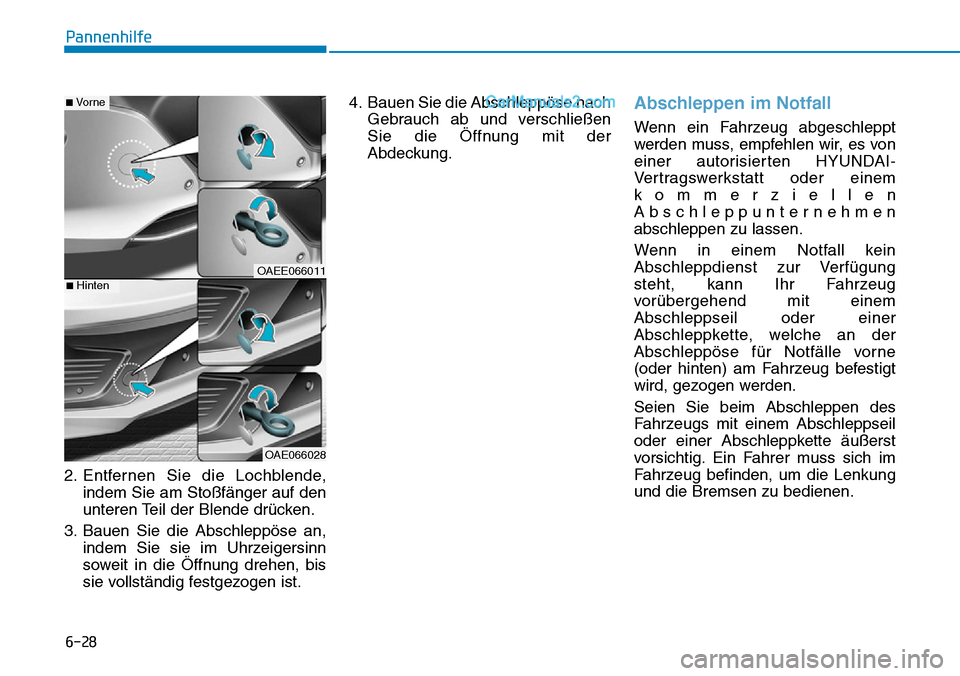

6-28
Pannenhilfe
2. Entfernen Sie die Lochblende, indem Sie am Stoßfänger auf den
unteren Teil der Blende drücken.
3. Bauen Sie die Abschleppöse an, indem Sie sie im Uhrzeigersinn
soweit in die Öffnung drehen, bis
sie vollständig festgezogen ist. 4. Bauen Sie die Abschleppöse nach
Gebrauch ab und verschließen
Sie die Öffnung mit der
Abdeckung.
Abschleppen im Notfall
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einer autorisierten HYUNDAI-
Vertragswerkstatt oder einem
kommerziellen
Abschleppunternehmen
abschleppen zu lassen.
Wenn in einem Notfall kein
Abschleppdienst zur Verfügung
steht, kann Ihr Fahrzeug
vorübergehend mit einem
Abschleppseil oder einer
Abschleppkette, welche an der
Abschleppöse für Notfälle vorne
(oder hinten) am Fahrzeug befestigt
wird, gezogen werden.
Seien Sie beim Abschleppen des
Fahrzeugs mit einem Abschleppseil
oder einer Abschleppkette äußerst
vorsichtig. Ein Fahrer muss sich im
Fahrzeug befinden, um die Lenkung
und die Bremsen zu bedienen.
OAEE066011
OAE066028
■Vo r n e
■Hinten

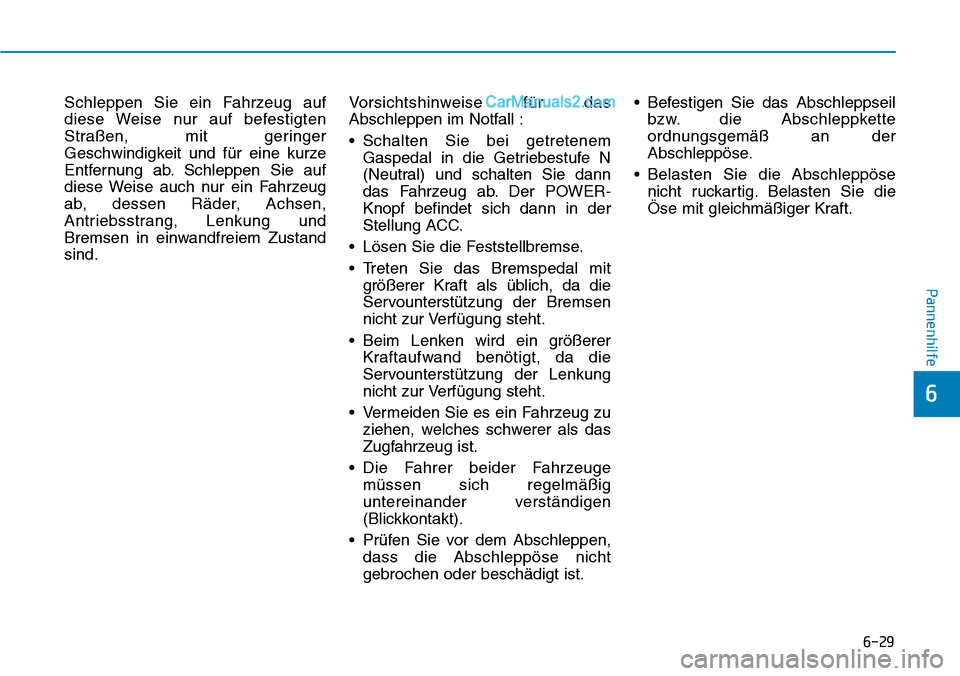

6-29
Pannenhilfe
6
Schleppen Sie ein Fahrzeug auf
diese Weise nur auf befestigten
Straßen, mit geringer
Geschwindigkeit und für eine kurze
Entfernung ab. Schleppen Sie auf
diese Weise auch nur ein Fahrzeug
ab, dessen Räder, Achsen,
Antriebsstrang, Lenkung und
Bremsen in einwandfreiem Zustand
sind.Vorsichtshinweise für das
Abschleppen im Notfall :
• Schalten Sie bei getretenem
Gaspedal in die Getriebestufe N
(Neutral) und schalten Sie dann
das Fahrzeug ab. Der POWER-
Knopf befindet sich dann in der
Stellung ACC.
• Lösen Sie die Feststellbremse.
• Treten Sie das Bremspedal mit größerer Kraft als üblich, da die
Servounterstützung der Bremsen
nicht zur Verfügung steht.
• Beim Lenken wird ein größerer Kraftaufwand benötigt, da die
Servounterstützung der Lenkung
nicht zur Verfügung steht.
• Vermeiden Sie es ein Fahrzeug zu ziehen, welches schwerer als das
Zugfahrzeug ist.
• Die Fahrer beider Fahrzeuge müssen sich regelmäßig
untereinander verständigen
(Blickkontakt).
• Prüfen Sie vor dem Abschleppen, dass die Abschleppöse nicht
gebrochen oder beschädigt ist. • Befestigen Sie das Abschleppseil
bzw. die Abschleppkette
ordnungsgemäß an der
Abschleppöse.
• Belasten Sie die Abschleppöse nicht ruckartig. Belasten Sie die
Öse mit gleichmäßiger Kraft.
