전기자동차 충전 (완속 충전)
3. 충전 도어를 확실하게 닫으십시오.
4. 충전커넥터와 충전플러그에 보호캡을 닫아
단자에 이물질이 들어가지 않도록 하십시오.
5. 충전케이블을 화물칸 수납 정리함에 넣어 안
전하게 보관하십시오.
OAEEQ016034OAEEQ016034
주 의
•충전커넥터 분리시 차량 도어 잠금 해제
후 분리하십시오. 차량 도어가 잠긴 상
태에서는 충전커넥터의 잠금 해제 버튼
(1)이 작동하지 않습니다.
•충전커넥터 분리시 잠금 해제 버튼(1)을
누르지 않은 상태로 강제로 분리 하지 마
십시오. 충전커넥터 및 차량의 충전인렛
이 파손될수 있습니다.
•차량 도어 잠금 해제 후에도 충전커넥터
의 잠금 해제 버튼(1)이 작동하지 않을
경우, 엔진룸 내 헤드램프 뒤쪽에 위치
한 비상해제케이블을 당긴 후 충전커넥
터의 잠금 해제 버튼(1)을 눌러서 충전
커넥터를 분리하십시오. 충전커넥터 잠
금 장치에 이상이 있을 수 있으니 직영
서비스센터 또는 블루핸즈에 점검을 의
뢰하십시오.
0비상시 충전커넥터 분리
배터리의 방전 및 차량의 전기 배선 이상으로 인
해 충전커넥터가 분리되지 않으면, 후드를 열고
비상해제케이블을 당기면 충전인렛 잠금 장치가
잠금 해제됩니다.
OAEEQ016060OAEEQ016060

22
충전케이블이 오염 되었을 경우 거즈 등의 부드
러운 천을 중성세제 3%의 수용액으로 가볍게 닦
아내고, 깨끗한 천을 이용하여 물기가 없도록 깨
끗이 닦아냅니다.
물기를 닦아낸후, 통풍이 잘 되는 음지에서 건조
시키십시오.
이때 충전커넥터 및 충전플러그에 물이 묻지 않
토록 주의 하십시오.
전기자동차 충전 (완속 충전)
주 의
•충전커넥터 및 충전플러그 내부에 이물
질, 먼지 등이 있는 경우에는 에어건으
로 공기를 불어 제거하십시오.
•충전커넥터 및 충전플러그에 손상, 부식,
녹이 있는 경우 또는 연결 시에 느슨해짐
이 있는 경우는 충전을 하지 마십시오. 자
사 직영 서비스 센터나 전기차 지정 블루
핸즈에 문의바랍니다.
•충전케이블을 사용할 때는 다음 사항에
유의하십시오.
- 무리한 힘으로 잡아 당기지 마십시오.
- 비틀거나 꼬이지 않도록 하십시오.
- 바닥에 끌지 마십시오.
- 케이블 위에 물건을 올리지 마십시오.
- 열기구에 가까이 하지 마십시오.
- 떨어뜨리거나 강한 충격을 주지 마십시오.
- 액체와 같은 물체와 같이 보관하지 마
십시오.
주 의
•충전케이블 오염 제거시 주의사항
- 벤젠, 신나, 세제등의 유기용제는 충전
케이블을 변형, 변색 고장의 원인이
되므로 절대 사용하지 마십시오.
- 일반 차량용 클리너 제품을 사용하여
충전케이블의 오염을 제거 할 경우 상
기 유기 용제가 포함되어 있는지 반드
시 확인 하시기 바랍니다.
주 의
•충전케이블을 개조, 분해 하지 마십시오.
화재, 감전, 부상의 위험이 있습니다.
•충전커넥터 및 충전플러그는 항상 건조
한 상태로 깨끗하게 관리하십시오. 또한
충전케이블은 물기나 습기가 없는 상태
로 보관하십시오.
0완속 충전케이블 보관 및 관리방법
완속 충전케이블은 화물칸 수납 정리함에 보관
하십시오.
OAEEQ016035OAEEQ016035

23
급속 충전방법
공공충전소의 급속 충전기를 이용하여 충전할
수 있습니다. 급속 충전기에 설치된 충전케이블
을 이용하여 충전하십시오.
※ 충전기의 형상 및 사용방법은 각 충전기 제조
사 마다 상이할 수 있습니다.
※ 차량이 이미 완충전 되어 있는 상태에서 급속
충전을 할 경우, 일부 업체의 급속 충전기의
경우 차량과의 통신이 안되어 충전시작시에
에러메세지가 발생할 수 있습니다.
차량이 완충전 되어 있는 상태라면 추가로 급
속충전을 하지 마십시오.
0급속 충전기 연결 방법
1. 브레이크 페달을 밟은 상태에서 주차 브레이
크를 걸어 두십시오.
2. 각종 전원 스위치를 끄고, 「P」(주차)단으로 변
속하고 시동을 끄십시오. 「P」(주차) 단 이외의
단에서 충전을 시도 할 경우 「P」(주차) 단으로
자동 변속하여 충전이 진행됩니다.
3. 충전 도어 열림 버튼 「」을 눌러 충전 도어
를 여십시오.
4. 추운 날씨에 충전 도어가 얼어서 열리지 않으
면 주변 얼음을 제거한 후, 비상케이블을 이
용하여 수동으로 여십시오.
(충전 도어가 열리지 않을 경우 “비상시 충전
도어 잠금 해제” 방법을 참고하십시오.)
전기자동차 충전 (급속 충전)
OAEEQ016023OAEEQ016023
OAEEQ016036OAEEQ016036
00급속 충전기급속 충전기
00차량 뒤쪽차량 뒤쪽

24
5. 충전 도어를 열고 급속 충전인렛의 커버를 여십
시오.
6. 충전커넥터와 충전인렛에 먼지 등 이물질이
없는지 확인하십시오.
7. 충전커넥터 손잡이 부분을 잡고 차량의 급속
충전인렛에 연결하십시오. 이때, “찰칵” 소리
가 날 때 까지 충분히 밀어 주십시오.
결합이 잘 되지 않았다면 충전커넥터와 충전단
자 접속 불량으로 화재가 발생할 수 있습니다.
※ 충전 방법, 분리 방법에 대하여는 각 급속 충
전기 매뉴얼을 참고하십시오.
※ 충전커넥터의 형상은 각 충전기 제조사마다
상이 할 수 있습니다.
8. 계기판 내 구동용(고전압) 배터리 충전 표시
등이 켜져 있는지 확인하십시오. 충전 표시등
이 꺼져 있을 경우 충전이 되지 않습니다.
충전커넥터가 정확히 연결되지 않을 경우 다
시 충전케이블을 연결하여 충전하십시오.
전기자동차 충전 (급속 충전)
OAEEQ016037OAEEQ016037OAEEQ016038OAEEQ016038OAEEQ016032OAEEQ016032

25
전기자동차 충전 (급속 충전)
추운 날씨에는 배터리 열화 방지를 위해 추가 급
속 충전이 안될 수도 있습니다.
주 의
•안전을 위해 시동버튼 「OFF」 상태이고
「P」(주차) 단에서만 충전을 하십시오.
충전이 시작 된 이후에는 시동버튼을 눌
러 「ACC」 또는 「ON」 상태로 한 후 라디
오 등의 전장품 사용은 가능합니다.
•충전 중에 「P」(주차)단에서 “R, N, D”등
의 다른 위치로 변속이 불가합니다.
충전 표시등 동작내용(1)(2)(3)
○
(OFF)
○
(OFF)
○
(OFF)미충전 상태
점멸○
(OFF)
○
(OFF)
충전중
0-33%
●(ON)점멸○
(OFF)34-66%
●(ON)●(ON)점멸67-99%
●(ON)●(ON)●(ON)충전완료 (100%)
(약 5초간 표시후 꺼짐)
점멸 점멸 점멸 충전중 이상발생
○
(OFF)
○
(OFF)점멸12V 보조배터리 충전
또는예약공조 작동중
○
(OFF)점멸○
(OFF)
예약충전 작동중
(3분간 표시후 꺼짐)
0충전 상태 확인
차량 구동용(고전압) 배터리 충전시 차량 외부에
서 충전량을 확인할 수 있습니다.
OAEEQ016025OAEEQ016025

26

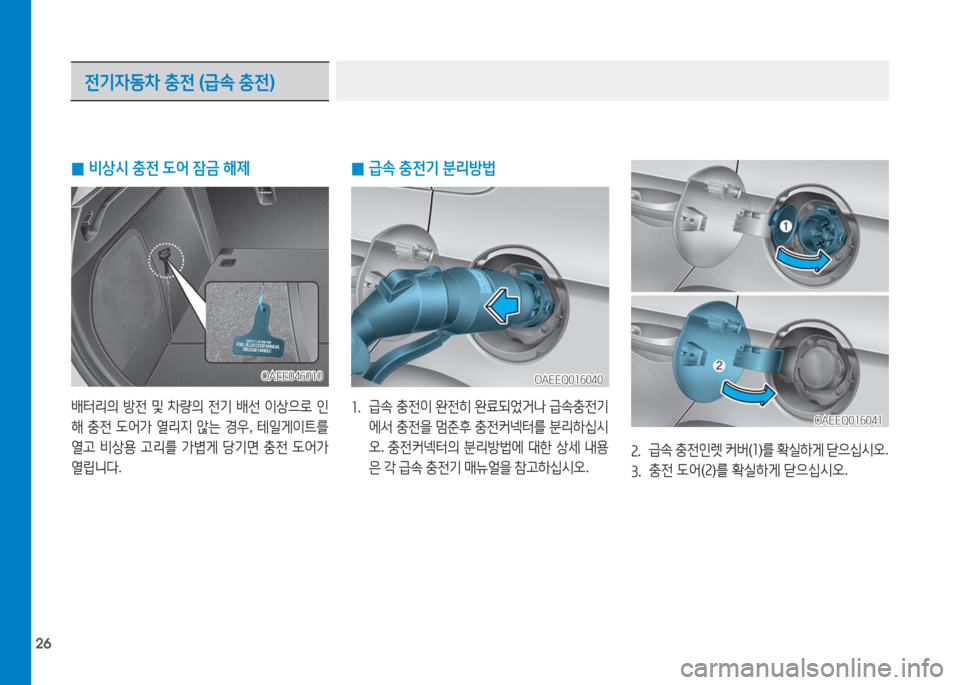

0급속 충전기 분리방법
1. 급속 충전이 완전히 완료되었거나 급속충전기
에서 충전을 멈춘후 충전커넥터를 분리하십시
오. 충전커넥터의 분리방법에 대한 상세 내용
은 각 급속 충전기 매뉴얼을 참고하십시오.
OAEEQ016040OAEEQ016040
2. 급속 충전인렛 커버(1)를 확실하게 닫으십시오.
3. 충전 도어(2)를 확실하게 닫으십시오.
OAEEQ016041OAEEQ016041
전기자동차 충전 (급속 충전)
0비상시 충전 도어 잠금 해제
배터리의 방전 및 차량의 전기 배선 이상으로 인
해 충전 도어가 열리지 않는 경우, 테일게이트를
열고 비상용 고리를 가볍게 당기면 충전 도어가
열립니다.
OAEE046010OAEE046010

27
0 휴대용 충전기(ICCB: In Cable Control
Box) 연결 방법
1. 가정용 전기 콘센트에 전원 플러그를 연결하십
시오.
① 전원 플러그/전선(케이블)
② 제어 박스
③ 아웃렛 커넥터/전선(케이블)
충전된 배터리 용량이 적어 공공충전소까지 이
동하기 어려운 경우에 옵션으로 구입할 수 있는
220V 휴대용 충전기(ICCB: In Cable Control
Box)를 이용하여 충전할 수 있습니다.
•본 케이블은 의도치 않은 차량의 방전으로 인
한 문제를 예방하기 위한 부품으로 일반 콘센
트에 충전시 전기차 요금제가 적용되지 않아
경우에 따라 전기요금이 과다하게 발생할 수
있으니 완충 목적으로의 사용을 자제해 주십
시오.
•본 케이블을 가정용 전원에 연결하여 사용할
경우 배전기의 용량 초과로 인해 전원 차단,
화재 발생 등의 안전문제가 발생할 수 있으니
주의하여 주십시오.
휴대용 충전방법
전기자동차 충전 (휴대용 충전)
OAEEQ016042OAEEQ016042
OLFP0Q5020KOLFP0Q5020K
주 의
노후화된 콘센트 또는 손상, 부식 균열이 있
는 콘센트에는 충전을 하지 마십시오.

28
2. 제어 박스에 전원 연결 표시등(녹색)이 켜진
것을 확인합니다.
3. 브레이크 페달을 밟은 상태에서 주차 브레이
크를 걸어 두십시오.
4. 각종 전원 스위치를 끄고, 「P」(주차)단으로 변
속하고 시동을 끄십시오. 「P」(주차)단 이외의
단에서 충전을 시도 할 경우 「P」(주차)단으로
자동 변속하여 충전이 진행됩니다.

5. 충전 도어의 중앙 가장자리를 눌러 충전 도어
를 여십시오.(충전 도어는 차량 도어가 잠금
상태이면 열리지 않습니다.)
전기자동차 충전 (휴대용 충전)
OAEEQ016043OAEEQ016043
OAEEQ016031OAEEQ016031
OAEEQ016030OAEEQ016030
00전원 플러그 연결전원 플러그 연결
OAEEQ016044OAEEQ016044
00차량 연결차량 연결
6. 충전커넥터의 보호캡을 열고 충전커넥터와
충전인렛에 먼지 등 이물질이 없는지 확인하
십시오.

29
9. 충전은 자동으로 시작되며 충전 표시등은 깜
빡입니다.
7. 충전커넥터 손잡이 부분을 잡고 차량의 완속
충전인렛에 연결하십시오. 이때, “찰칵” 소리
가 날 때 까지 충분히 밀어 주십시오. 결합이
잘 되지 않았다면 충전커넥터와 충전단자 접
속 불량으로 화재가 발생할 수 있습니다.
※ 충전커넥터 AUTO/LOCK 모드
충전커넥터를 충전인렛에 연결하면 「」버튼
을 눌러 선택한 모드에 따라 잠금 시기가 달
라집니다.
LOCK 모드 : 충전커넥터가 정상적으로 체결
되면 자동으로 충전커넥터는 잠금 상태가 됩
니다.
AUTO 모드 : 충전커넥터가 정상적으로 체결
되고 충전을 시작하면 충전커넥터는 잠금 상
태가 됩니다.
자세한 내용은 「충전커넥터 AUTO/LOCK 모
드」를 참고하십시오.
8. 차량에 충전커넥터 연결 후 제어 박스에 커넥
터 연결 표시등(녹색)이 켜진 것을 확인합니다.
전기자동차 충전 (휴대용 충전)
OAEEQ016045OAEEQ016045
10. 계기판 내 구동용(고전압) 배터리 충전 표시등
이 켜져 있는지 확인하십시오. 충전 표시등이
꺼져 있을 경우 충전이 되지 않습니다.
충전커넥터가 정확히 연결되지 않을 경우 다
시 충전케이블을 연결하여 충전하십시오.
00충전충전
OAEEQ016032OAEEQ016032

30
11.충전이 시작되면 계기판에 충전 예상 소요시
간이 약 1분 동안 표시됩니다.
충전중에 운전석 도어를 열 경우에도 계기판
에 충전 예상 소요시간이 약 1분 동안 표시됩
니다.
예약 충전이 설정되어 있는 경우에는 충전 예
상 소요시간이 “--＂로 표시됩니다.
전기자동차 충전 (휴대용 충전)
주 의
•안전을 위해 시동버튼 「OFF」 상태이고
「P」(주차) 단에서만 충전을 하십시오.
충전이 시작 된 이후에는 시동버튼을 눌
러 “ACC 또는 ON” 상태로 한 후 라디
오 등의 전장품 사용은 가능합니다.
•충전 중에 「P」(주차)단에서 “R, N, D”등
의 다른 위치로 변속이 불가합니다.
주 의
충전 예상 소요시간은 구동용(고전압) 배터
리 상태와 수명, 충전기의 사양, 주변 온도
에 따라 달라 질 수 있습니다.
OAEE046133OAEE046133
