4-35
편의 장치
4
주 의
주행 중에 선루프를 열 경우, 1단 위치로 하
여 사용하십시오. 2단 위치에 비해 바람소
리가 완화됩니다.
▶물체 끼임 인식 기능
선루프가 원터치 슬라이드 기능으로 닫히는
중에 일정한 힘이 감지되면 자동으로 작동을
멈추고, 일정 위치만큼 다시 열립니다. 그러
나, 선루프에서 감지된 저항이 일정한 힘 이
하이거나 조절 레버를 첫번째 걸리는 위치에
서 계속 당겨 수동으로 닫을 때는(원터치 기
능으로 작동하지 않았을 경우) 끼임 인식 기
능이 작동되지 않습니다. 안전을 위해 선루프
작동 시에는 손이나 머리 등 신체 일부 또는
물체가 없는지 확인 후 작동시키십시오.
• 선루프를 자동(원터치 슬라이드 기능)으로 닫
을 때:
선루프 조절 레버를 강하게 두 번째 걸리는
위치까지 앞으로 밀면, 선루프가 앞쪽으로 이
동하면서 완전히 닫힙니다. 닫히는 도중 멈추
고자 할 때는 선루프 조절 레버를 살짝 밀거
나 당기면 정지됩니다.
• 선루프를 자동(원터치 슬라이드 기능)으로 열 때:
선루프 조절 레버를 강하게 두 번째 걸리는
위치까지 뒤로 당기면, 선루프가 뒤쪽으로 슬
라이딩 되면서 열립니다. 선루프가 원터치 기
능으로 열릴 때에는 완전 열림 위치로부터 약
70mm 전방(1단 위치)에서 한번 멈춥니다. 완
전히 열고자 할 때에는 다시 조절 레버를 뒤
로 당겨 여십시오(2단 위치).
열리는 도중 멈추고자 할 때는 선루프 조절
레버를 살짝 밀거나 당기면 정지됩니다.OLF044039OLF044039

4-36
편의 장치
•주행 중에 선루프가 열린 사이로 얼굴이
나 손을 내밀지 마십시오.
갑작스런 정지시 상해를 입을 수 있습니다.
•선루프 작동시 항상 팔, 손 등의 장애물
이 없는지 반드시 확인하십시오.
선루프 작동시 신체의 일부가 선루프에
끼게 되면 상해를 입거나 자칫하면 사망
의 위험이 있습니다.
경 고
0틸트 상태로 여닫을 때
조절 레버를 위로 누르면 누르고 있는 동안에만
열립니다.
닫을 때는 조절 레버를 앞으로 밀어주십시오.
조절 레버는 누르고 있는 동안에만 작동됩니다.
슬라이드와 틸트는 동시에 작동되지 않으므로
슬라이드된 상태에서 틸트를 할 수 없고 틸트된
상태에서 슬라이드를 할 수 없습니다. 완전히 닫
힌 상태에서 슬라이드나 틸트 상태로 여십시오.
OAD045024OAD045024
주 의
•선루프 장기 사용시 선루프와 루프 판넬
실링면 사이에서 먼지에 의한 소음이 발
생할 수 있으므로 깨끗한 천을 사용하여
정기적으로 선루프 실링면 사이의 먼지
를 제거 하십시오.
•선루프가 완전히 열리거나 닫히면 조절
레버에서 손을 떼십시오. 계속 누르고
있으면 선루프 모터의 고장 원인이 될
수 있습니다.
•정기적으로 선루프 레일 부분에 쌓인 먼
지를 제거하십시오.
•선루프가 얼었거나 눈으로 덮여 있는 상
태에서 선루프를 열려고 하면 유리 또는
모터가 손상될 수 있습니다.
•차량에서 떠날 때는 반드시 선루프를 완
전히 닫으십시오. 그렇지 않을 경우 비
나 눈이 오면 누수될 위험이 있을 뿐만
아니라 도난의 위험도 있습니다.
주 의
•선루프가 열린 상태에서 화물이 돌출되
지 않도록 하십시오.
주행 중 갑자기 멈추게 되면 관련 부품
이 손상될 수 있습니다.
•비가 내린 후나 세차 직후에 선루프를
열면 실내로 물이 들어 올 수 있습니다.

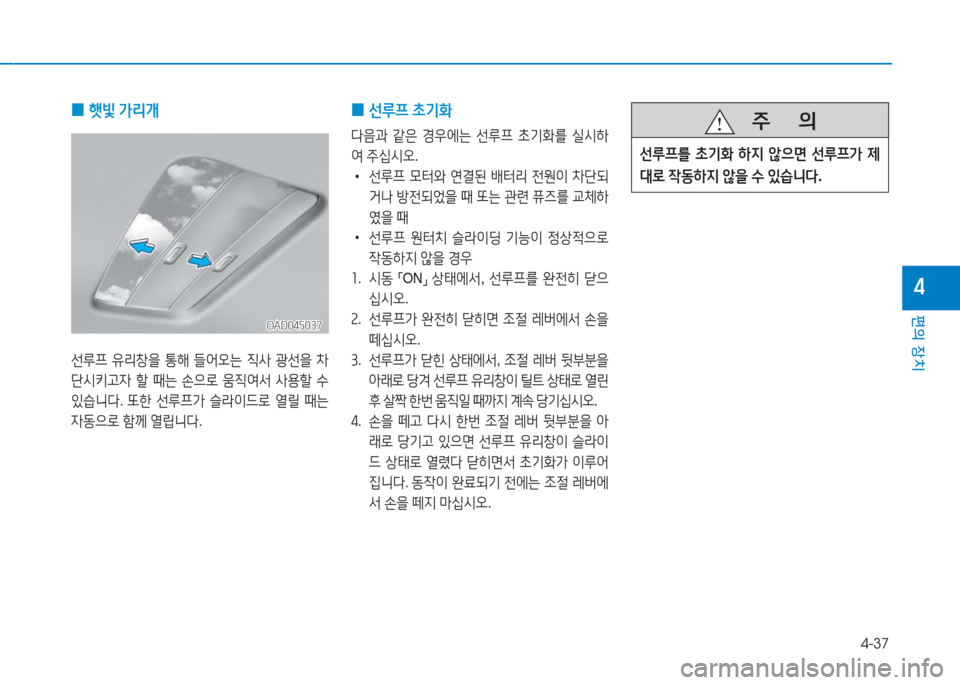

4-37
편의 장치
4
주 의
선루프를 초기화 하지 않으면 선루프가 제
대로 작동하지 않을 수 있습니다.
0선루프 초기화
다음과 같은 경우에는 선루프 초기화를 실시하
여 주십시오.
•선루프 모터와 연결된 배터리 전원이 차단되
거나 방전되었을 때 또는 관련 퓨즈를 교체하
였을 때
•선루프 원터치 슬라이딩 기능이 정상적으로
작동하지 않을 경우
1. 시동 「ON」 상태에서, 선루프를 완전히 닫으
십시오.
2. 선루프가 완전히 닫히면 조절 레버에서 손을
떼십시오.
3. 선루프가 닫힌 상태에서, 조절 레버 뒷부분을
아래로 당겨 선루프 유리창이 틸트 상태로 열린
후 살짝 한번 움직일 때까지 계속 당기십시오.
4. 손을 떼고 다시 한번 조절 레버 뒷부분을 아
래로 당기고 있으면 선루프 유리창이 슬라이
드 상태로 열렸다 닫히면서 초기화가 이루어
집니다. 동작이 완료되기 전에는 조절 레버에
서 손을 떼지 마십시오.
0햇빛 가리개
선루프 유리창을 통해 들어오는 직사 광선을 차
단시키고자 할 때는 손으로 움직여서 사용할 수
있습니다. 또한 선루프가 슬라이드로 열릴 때는
자동으로 함께 열립니다.
OAD045037OAD045037

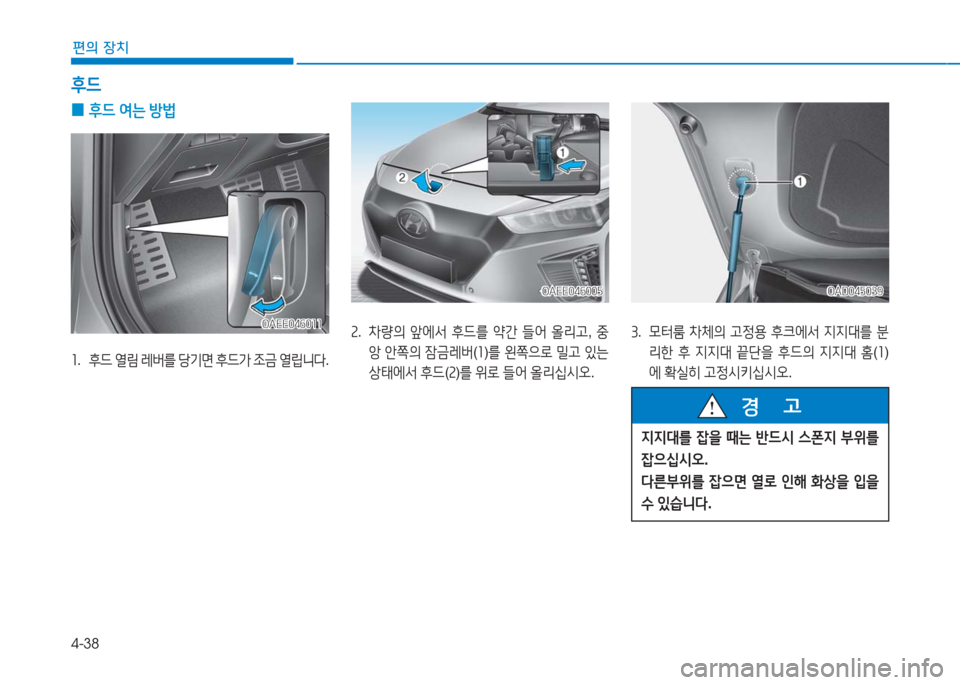

4-38
편의 장치
2. 차량의 앞에서 후드를 약간 들어 올리고, 중
앙 안쪽의 잠금레버(1)를 왼쪽으로 밀고 있는
상태에서 후드(2)를 위로 들어 올리십시오.
OAEE046005OAEE046005
0후드 여는 방법
1. 후드 열림 레버를 당기면 후드가 조금 열립니다.
OAEE046011OAEE046011
후드
3. 모터룸 차체의 고정용 후크에서 지지대를 분
리한 후 지지대 끝단을 후드의 지지대 홈(1)
에 확실히 고정시키십시오.
OAD045039OAD045039
지지대를 잡을 때는 반드시 스폰지 부위를
잡으십시오.
다른부위를 잡으면 열로 인해 화상을 입을
수 있습니다.
경 고

4-39
편의 장치
4

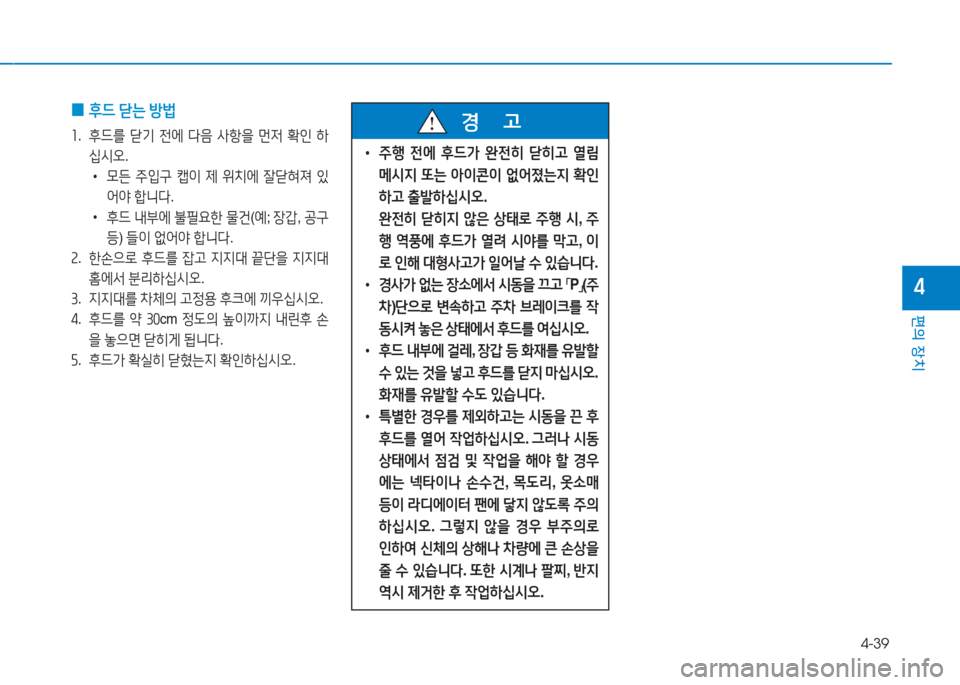

0후드 닫는 방법
1. 후드를 닫기 전에 다음 사항을 먼저 확인 하
십시오.
•모든 주입구 캡이 제 위치에 잘닫혀져 있
어야 합니다.
•후드 내부에 불필요한 물건(예; 장갑, 공구
등) 들이 없어야 합니다.
2. 한손으로 후드를 잡고 지지대 끝단을 지지대
홈에서 분리하십시오.
3. 지지대를 차체의 고정용 후크에 끼우십시오.
4. 후드를 약 30cm 정도의 높이까지 내린후 손
을 놓으면 닫히게 됩니다.
5. 후드가 확실히 닫혔는지 확인하십시오.
•주행 전에 후드가 완전히 닫히고 열림
메시지 또는 아이콘이 없어졌는지 확인
하고 출발하십시오.
완전히 닫히지 않은 상태로 주행 시, 주
행 역풍에 후드가 열려 시야를 막고, 이
로 인해 대형사고가 일어날 수 있습니다.
•경사가 없는 장소에서 시동을 끄고 「P」(주
차)단으로 변속하고 주차 브레이크를 작
동시켜 놓은 상태에서 후드를 여십시오.
•후드 내부에 걸레, 장갑 등 화재를 유발할
수 있는 것을 넣고 후드를 닫지 마십시오.
화재를 유발할 수도 있습니다.
•특별한 경우를 제외하고는 시동을 끈 후
후드를 열어 작업하십시오. 그러나 시동
상태에서 점검 및 작업을 해야 할 경우
에는 넥타이나 손수건, 목도리, 옷소매
등이 라디에이터 팬에 닿지 않도록 주의
하십시오. 그렇지 않을 경우 부주의로
인하여 신체의 상해나 차량에 큰 손상을
줄 수 있습니다. 또한 시계나 팔찌, 반지
역시 제거한 후 작업하십시오.
경 고

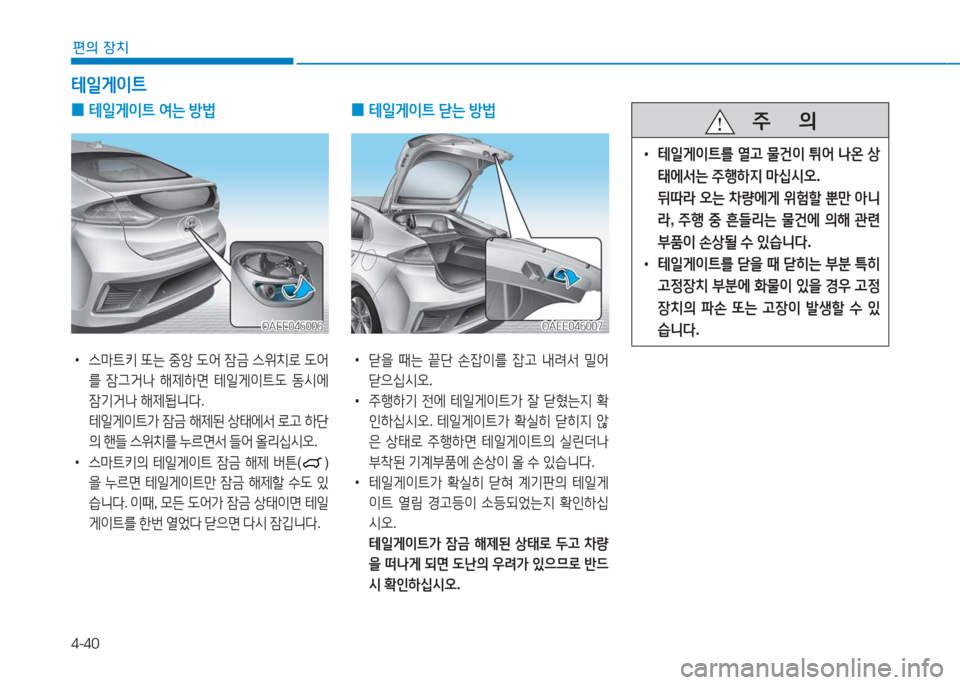

4-40
편의 장치
0테일게이트 여는 방법
•스마트키 또는 중앙 도어 잠금 스위치로 도어
를 잠그거나 해제하면 테일게이트도 동시에
잠기거나 해제됩니다.
테일게이트가 잠금 해제된 상태에서 로고 하단
의 핸들 스위치를 누르면서 들어 올리십시오.
•스마트키의 테일게이트 잠금 해제 버튼()
을 누르면 테일게이트만 잠금 해제할 수도 있
습니다. 이때, 모든 도어가 잠금 상태이면 테일
게이트를 한번 열었다 닫으면 다시 잠깁니다.
0테일게이트 닫는 방법
•닫을 때는 끝단 손잡이를 잡고 내려서 밀어
닫으십시오.
•주행하기 전에 테일게이트가 잘 닫혔는지 확
인하십시오. 테일게이트가 확실히 닫히지 않
은 상태로 주행하면 테일게이트의 실린더나
부착된 기계부품에 손상이 올 수 있습니다.
•테일게이트가 확실히 닫혀 계기판의 테일게
이트 열림 경고등이 소등되었는지 확인하십
시오.
테일게이트가 잠금 해제된 상태로 두고 차량
을 떠나게 되면 도난의 우려가 있으므로 반드
시 확인하십시오.
테일게이트
OAEE046006OAEE046006OAEE046007OAEE046007
주 의
•테일게이트를 열고 물건이 튀어 나온 상
태에서는 주행하지 마십시오.
뒤따라 오는 차량에게 위험할 뿐만 아니
라, 주행 중 흔들리는 물건에 의해 관련
부품이 손상될 수 있습니다.
•테일게이트를 닫을 때 닫히는 부분 특히
고정장치 부분에 화물이 있을 경우 고정
장치의 파손 또는 고장이 발생할 수 있
습니다.

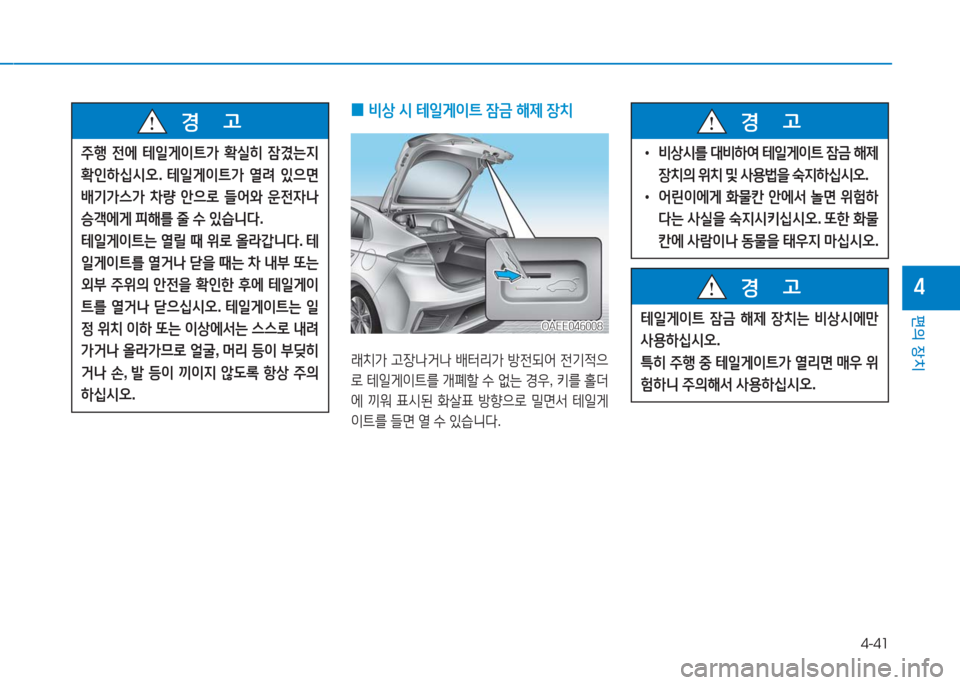

4-41
편의 장치
4
0비상 시 테일게이트 잠금 해제 장치
래치가 고장나거나 배터리가 방전되어 전기적으
로 테일게이트를 개폐할 수 없는 경우, 키를 홀더
에 끼워 표시된 화살표 방향으로 밀면서 테일게
이트를 들면 열 수 있습니다.
•비상시를 대비하여 테일게이트 잠금 해제
장치의 위치 및 사용법을 숙지하십시오.
•어린이에게 화물칸 안에서 놀면 위험하
다는 사실을 숙지시키십시오. 또한 화물
칸에 사람이나 동물을 태우지 마십시오.
경 고
테일게이트 잠금 해제 장치는 비상시에만
사용하십시오.
특히 주행 중 테일게이트가 열리면 매우 위
험하니 주의해서 사용하십시오.
경 고
OAEE046008OAEE046008
주행 전에 테일게이트가 확실히 잠겼는지
확인하십시오. 테일게이트가 열려 있으면
배기가스가 차량 안으로 들어와 운전자나
승객에게 피해를 줄 수 있습니다.
테일게이트는 열릴 때 위로 올라갑니다. 테
일게이트를 열거나 닫을 때는 차 내부 또는
외부 주위의 안전을 확인한 후에 테일게이
트를 열거나 닫으십시오. 테일게이트는 일
정 위치 이하 또는 이상에서는 스스로 내려
가거나 올라가므로 얼굴, 머리 등이 부딪히
거나 손, 발 등이 끼이지 않도록 항상 주의
하십시오.
경 고

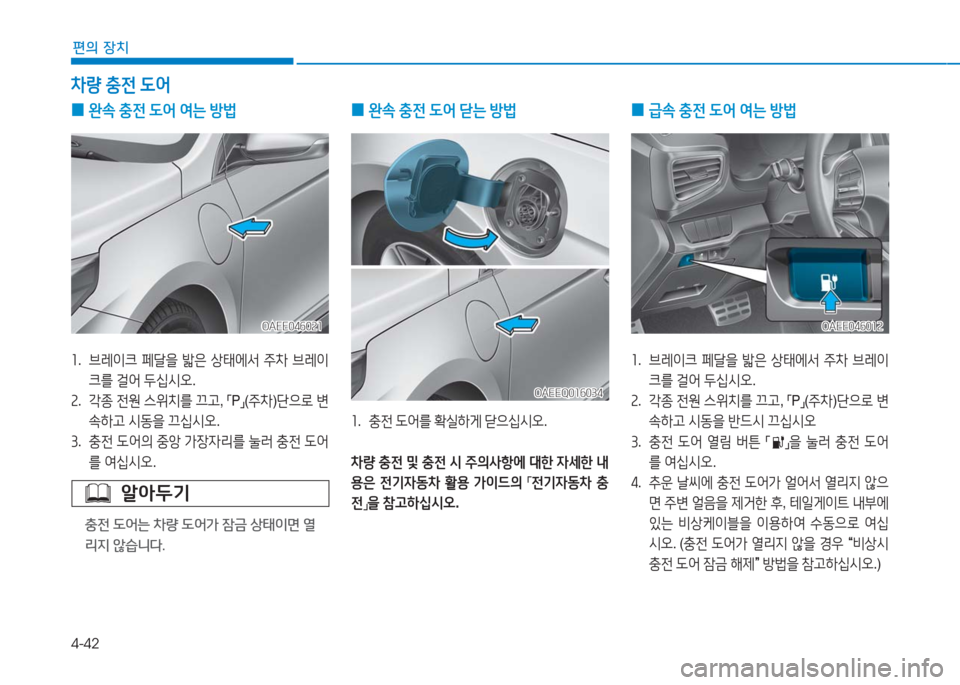

4-42
편의 장치
0완속 충전 도어 닫는 방법
1. 충전 도어를 확실하게 닫으십시오.
차량 충전 및 충전 시 주의사항에 대한 자세한 내
용은 전기자동차 활용 가이드의 「전기자동차 충
전」을 참고하십시오.
0완속 충전 도어 여는 방법
1. 브레이크 페달을 밟은 상태에서 주차 브레이
크를 걸어 두십시오.
2. 각종 전원 스위치를 끄고, 「P」(주차)단으로 변
속하고 시동을 끄십시오.
3. 충전 도어의 중앙 가장자리를 눌러 충전 도어
를 여십시오.
0급속 충전 도어 여는 방법
1. 브레이크 페달을 밟은 상태에서 주차 브레이
크를 걸어 두십시오.
2. 각종 전원 스위치를 끄고, 「P」(주차)단으로 변
속하고 시동을 반드시 끄십시오
3. 충전 도어 열림 버튼 「」을 눌러 충전 도어
를 여십시오.
4. 추운 날씨에 충전 도어가 얼어서 열리지 않으
면 주변 얼음을 제거한 후, 테일게이트 내부에
있는 비상케이블을 이용하여 수동으로 여십
시오. (충전 도어가 열리지 않을 경우 “비상시
충전 도어 잠금 해제” 방법을 참고하십시오.)
OAEE046021OAEE046021
OAEEQ016034 OAEEQ016034
OAEE046012OAEE046012
차량 충전 도어
알아두기
충전 도어는 차량 도어가 잠금 상태이면 열
리지 않습니다.

4-43
편의 장치
4

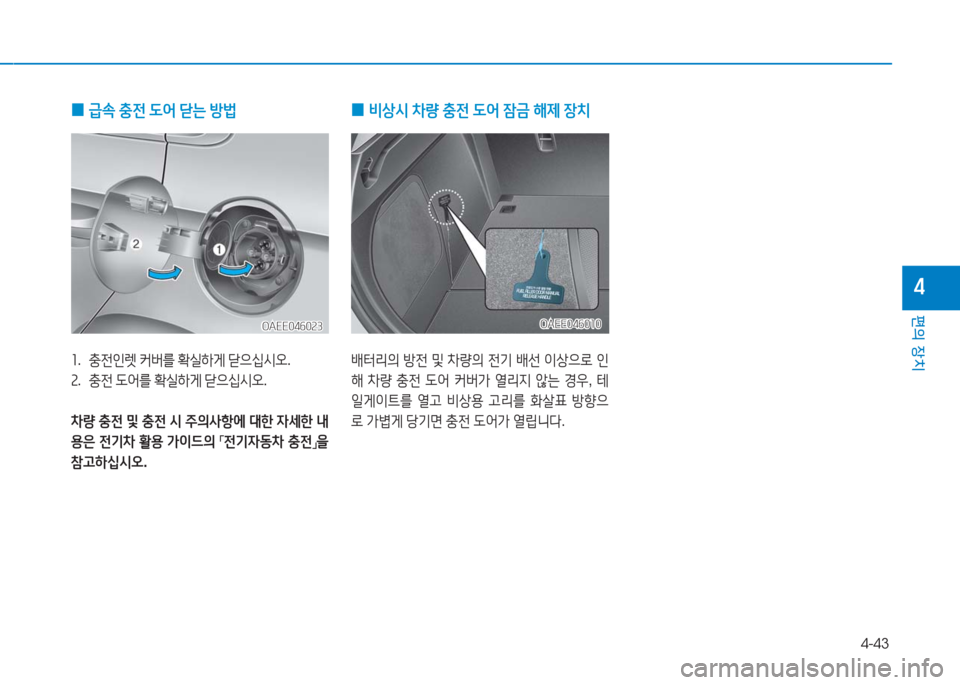

0급속 충전 도어 닫는 방법
1. 충전인렛 커버를 확실하게 닫으십시오.
2. 충전 도어를 확실하게 닫으십시오.
차량 충전 및 충전 시 주의사항에 대한 자세한 내
용은 전기차 활용 가이드의 「전기자동차 충전」을
참고하십시오.

OAEE046023OAEE046023
0 비상시 차량 충전 도어 잠금 해제 장치
배터리의 방전 및 차량의 전기 배선 이상으로 인
해 차량 충전 도어 커버가 열리지 않는 경우, 테
일게이트를 열고 비상용 고리를 화살표 방향으
로 가볍게 당기면 충전 도어가 열립니다.
OAEE046010OAEE046010

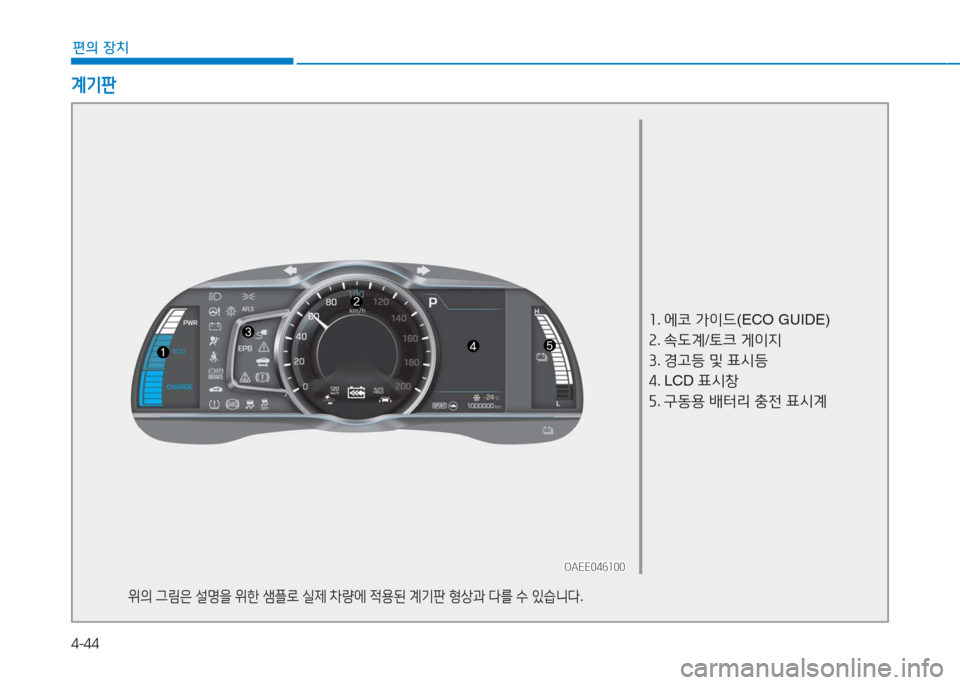

4-44
편의 장치
계기판
OAEE046100OAEE046100
1. 에코 가이드(ECO GUIDE)
2. 속도계/토크 게이지
3. 경고등 및 표시등
4. LCD 표시창
5. 구동용 배터리 충전 표시계
위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
