Hyundai Ioniq Electric 2016 아이오닉 Electric - 사용 설명서 (in Korean)

4-45
편의 장치
4
0계측기
▶속도계
차량의 주행 속도를 나타냅니다.
통합주행 모드 시스템에서 NORMAL/ECO/
SPORT 모드 선택에 따라 속도계 표시 방법이
달라집니다.
0계기판 조명 밝기 조절
조명 스위치 미등 이상 또는 시동 「ON」 이상에
서 계기판 조명 밝기 조절 스위치를 위쪽 또는 아
래 쪽으로 눌러 계기판 조명의 밝기를 조절할 수
있습니다.
각종 스위치 표시등 및 멀티미디어 디스플레이
조명 밝기도 함께 조절 됩니다.
스위치를 길게 누를 경우, 연속적으로 밝기가 변
경됩니다.
OAE046103OAE046103
OAE046102OAE046102
OAEE046412OAEE046412
00SPORT(스포츠) 이외 모드 선택 SPORT(스포츠) 이외 모드 선택 00A타입A타입
00B타입B타입
00 SPORT(스포츠) 모드 선택 SPORT(스포츠) 모드 선택
알아두기
속도계 표시 정보
계기판 속도계와 내비게이션(옵션 장착 및
별도 구매품)에서 표시하는 속도는 차이가
발생할 수 있습니다.
주 의
어린이 보호구역과 같은 속도 제한 구역을
운전 할 때는 제한 속도(30km/h) 이하로 주
행하십시오.

4-46
편의 장치
OAEE046144OAEE046144OAEQ046008OAEQ046008
▶구동용 배터리 충전량 표시계
• 구동용 배터리 충전 상태를 나타냅니다.
표시계에서 L(Low) 위치는 구동용 배터리
잔량이 부족하여 충전이 필요한 상태이며,
H(High) 위치는 구동용 배터리 완전 충전
상태를 표시합니다.
•고속도로나 자동차 전용도로를 주행할 경
우는 주행전에 구동용 배터리 충전이 충분
한지 미리 확인하십시오.
▶에코 가이드(ECO GUIDE)
모터 소비 전력 및 회생 제동 브레이크의 전
기에너지의 충전, 방전 상태를 알려줍니다.
• POWER : 가속, 오르막 길 주행 시 모터 소비
전력을 표시합니다. 전기 에너지가 많이 소모
될 수록 눈금이 올라갑니다.
•ECO GUIDE : 일반적인 주행의 소비전력을
표시합니다.
•CHARGE : 감속, 내리막길 주행 시 회생제동
을 통한 배터리의 충전 상태를 표시합니다.
전기 에너지가 많이 충전될 수록 눈금이 아래
로 내려갑니다.
OAEE046102OAEE046102
1. 구동용 배터리 충전 표시계 눈금이 2~3개
정도 일때 배터리 잔량 경고등이 켜집니다.
2. 경고등이 켜진 이후에 주행 가능한 거리는
약 20~30km 정도입니다(주행 속도, 냉난
방 사용, 날씨, 운전 습관 등 사용 환경에
따라 달라짐). 충전이 필요합니다.
주 의
구동용 배터리 게이지가 1~2칸 남은 상태
에서 일정 구간 주행 후에는, 차량이 일정
차속 이하로 제한됩니다. 이후에는 시동이
꺼지게 되니, 즉시 가까운 충전소로 이동 후
충전하십시오.

4-47
편의 장치
4
0외기 온도
계기판에 차량 외부의 온도를 표시합니다. 표
시범위는 -40℃∼60℃ 입니다.
•주행 중 운전자의 혼란을 방지하기 위하
여 외기 온도 표시 장치는 일반 온도계처
럼 즉시 변환되지 않을 수 있습니다.
•온도 표시를 전환하고자 할 때는 아래와
같이 하시기 바랍니다.
계기판과 공조장치의 온도 단위가 동시에
변경됩니다. (℃ ↔ ℉)
- 계기판 메뉴설정 내 사용자 설정
: 부가 기능 밑에 있는 “온도 단위” 항목
에서 전환할 수 있습니다.
- 히터 및 에어컨 스위치
: 에어컨의 「OFF」 버튼과 「AUTO」 버튼
을 동시에 3초 동안 누르고 있으면 온
도 단위가 전환됩니다.OAEE046145OAEE046145
0변속 위치 표시등
변속버튼을 눌러 변속 위치를 선택하면 선택된
해당 변속 위치를 표시합니다.
OAEE046103OAEE046103

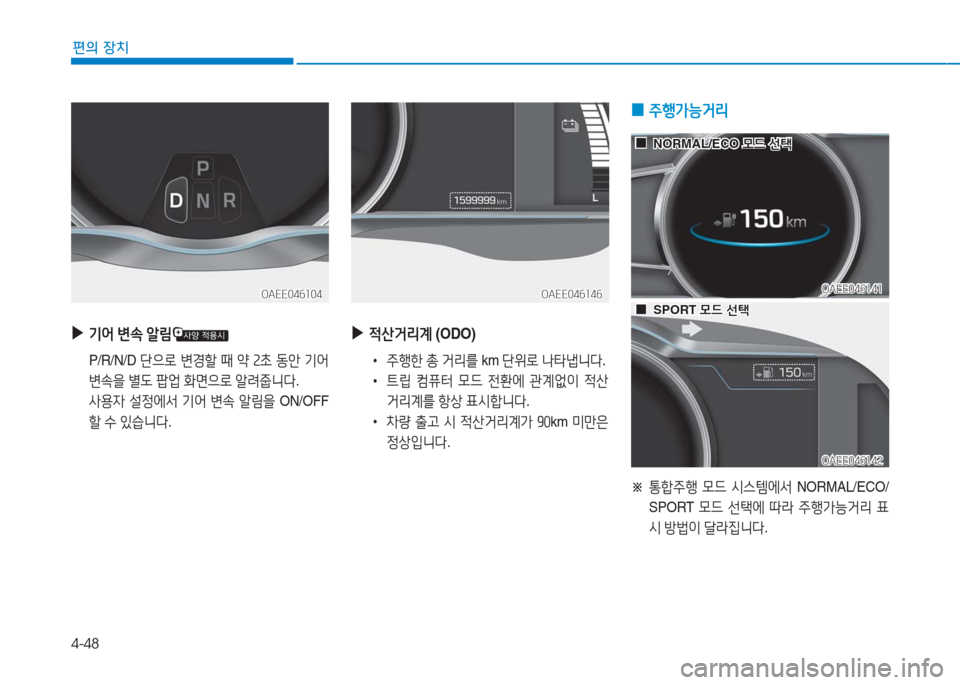

4-48
편의 장치
▶기어 변속 알림
P/R/N/D 단으로 변경할 때 약 2초 동안 기어
변속을 별도 팝업 화면으로 알려줍니다.
사용자 설정에서 기어 변속 알림을 ON/OFF
할 수 있습니다.
▶적산거리계 (ODO)
•주행한 총 거리를 km 단위로 나타냅니다.
•트립 컴퓨터 모드 전환에 관계없이 적산
거리계를 항상 표시합니다.
•차량 출고 시 적산거리계가 90km 미만은
정상입니다.
OAEE046104OAEE046104OAEE046146OAEE046146
0주행가능거리
※ 통합주행 모드 시스템에서 NORMAL/ECO/
SPORT 모드 선택에 따라 주행가능거리 표
시 방법이 달라집니다.
OAEE046142OAEE046142
OAEE046141OAEE046141
00NORMAL/ECO 모드 선택NORMAL/ECO 모드 선택
00SPORT 모드 선택SPORT 모드 선택

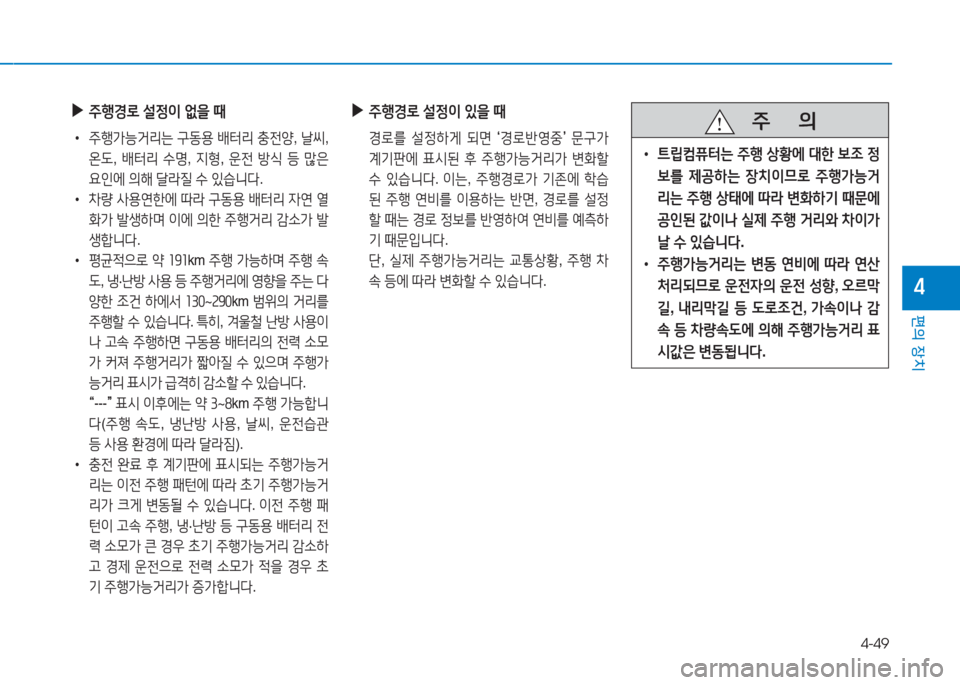

4-49
편의 장치
4
주 의
•트립컴퓨터는 주행 상황에 대한 보조 정
보를 제공하는 장치이므로 주행가능거
리는 주행 상태에 따라 변화하기 때문에
공인된 값이나 실제 주행 거리와 차이가
날 수 있습니다.
•주행가능거리는 변동 연비에 따라 연산
처리되므로 운전자의 운전 성향, 오르막
길, 내리막길 등 도로조건, 가속이나 감
속 등 차량속도에 의해 주행가능거리 표
시값은 변동됩니다.
▶주행경로 설정이 없을 때
•주행가능거리는 구동용 배터리 충전양, 날씨,
온도, 배터리 수명, 지형, 운전 방식 등 많은
요인에 의해 달라질 수 있습니다.
•차량 사용연한에 따라 구동용 배터리 자연 열
화가 발생하며 이에 의한 주행거리 감소가 발
생합니다.
•평균적으로 약 191km 주행 가능하며 주행 속
도, 냉·난방 사용 등 주행거리에 영향을 주는 다
양한 조건 하에서 130~290km 범위의 거리를
주행할 수 있습니다. 특히, 겨울철 난방 사용이
나 고속 주행하면 구동용 배터리의 전력 소모
가 커져 주행거리가 짧아질 수 있으며 주행가
능거리 표시가 급격히 감소할 수 있습니다.
“---” 표시 이후에는 약 3~8km 주행 가능합니
다(주행 속도, 냉난방 사용, 날씨, 운전습관
등 사용 환경에 따라 달라짐).
•충전 완료 후 계기판에 표시되는 주행가능거
리는 이전 주행 패턴에 따라 초기 주행가능거
리가 크게 변동될 수 있습니다. 이전 주행 패
턴이 고속 주행, 냉·난방 등 구동용 배터리 전
력 소모가 큰 경우 초기 주행가능거리 감소하
고 경제 운전으로 전력 소모가 적을 경우 초
기 주행가능거리가 증가합니다.
▶주행경로 설정이 있을 때
경로를 설정하게 되면 ‘경로반영중’ 문구가
계기판에 표시된 후 주행가능거리가 변화할
수 있습니다. 이는, 주행경로가 기존에 학습
된 주행 연비를 이용하는 반면, 경로를 설정
할 때는 경로 정보를 반영하여 연비를 예측하
기 때문입니다.
단, 실제 주행가능거리는 교통상황, 주행 차
속 등에 따라 변화할 수 있습니다.

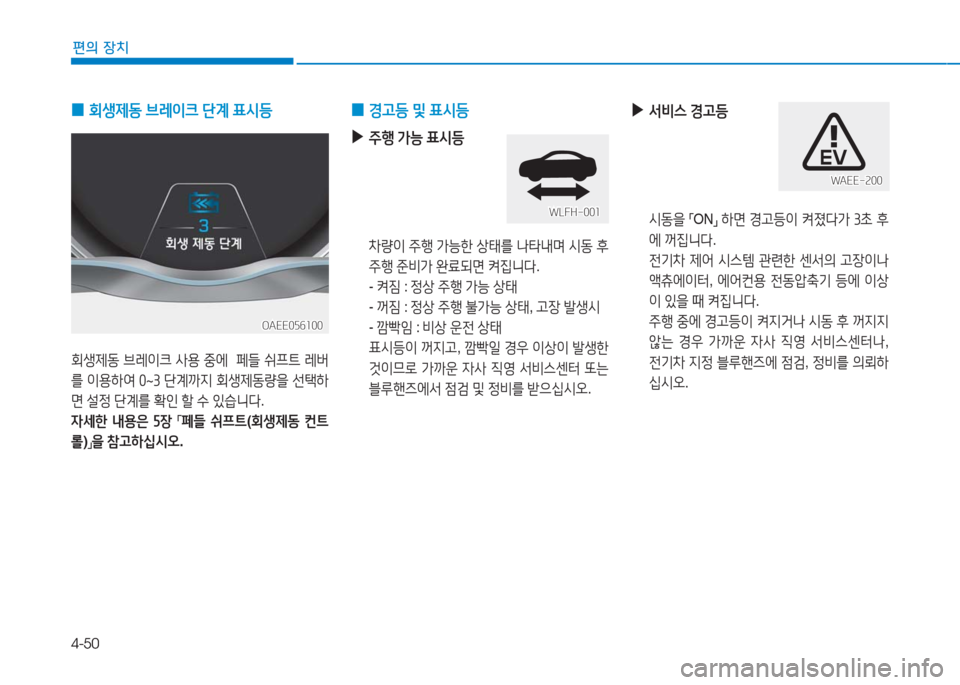

4-50
편의 장치
▶서비스 경고등
시동을 「ON」 하면 경고등이 켜졌다가 3초 후
에 꺼집니다.
전기차 제어 시스템 관련한 센서의 고장이나
액츄에이터, 에어컨용 전동압축기 등에 이상
이 있을 때 켜집니다.
주행 중에 경고등이 켜지거나 시동 후 꺼지지
않는 경우 가까운 자사 직영 서비스센터나,
전기차 지정 블루핸즈에 점검, 정비를 의뢰하
십시오.
WAEE-200WAEE-200
0경고등 및 표시등
▶주행 가능 표시등
차량이 주행 가능한 상태를 나타내며 시동 후
주행 준비가 완료되면 켜집니다.
- 켜짐 : 정상 주행 가능 상태
- 꺼짐 : 정상 주행 불가능 상태, 고장 발생시
- 깜빡임 : 비상 운전 상태
표시등이 꺼지고, 깜빡일 경우 이상이 발생한
것이므로 가까운 자사 직영 서비스센터 또는
블루핸즈에서 점검 및 정비를 받으십시오.
WLFH-001WLFH-001
0회생제동 브레이크 단계 표시등
회생제동 브레이크 사용 중에 페들 쉬프트 레버
를 이용하여 0~3 단계까지 회생제동량을 선택하
면 설정 단계를 확인 할 수 있습니다.
자세한 내용은 5장 「페들 쉬프트(회생제동 컨트
롤)」을 참고하십시오.
OAEE056100OAEE056100

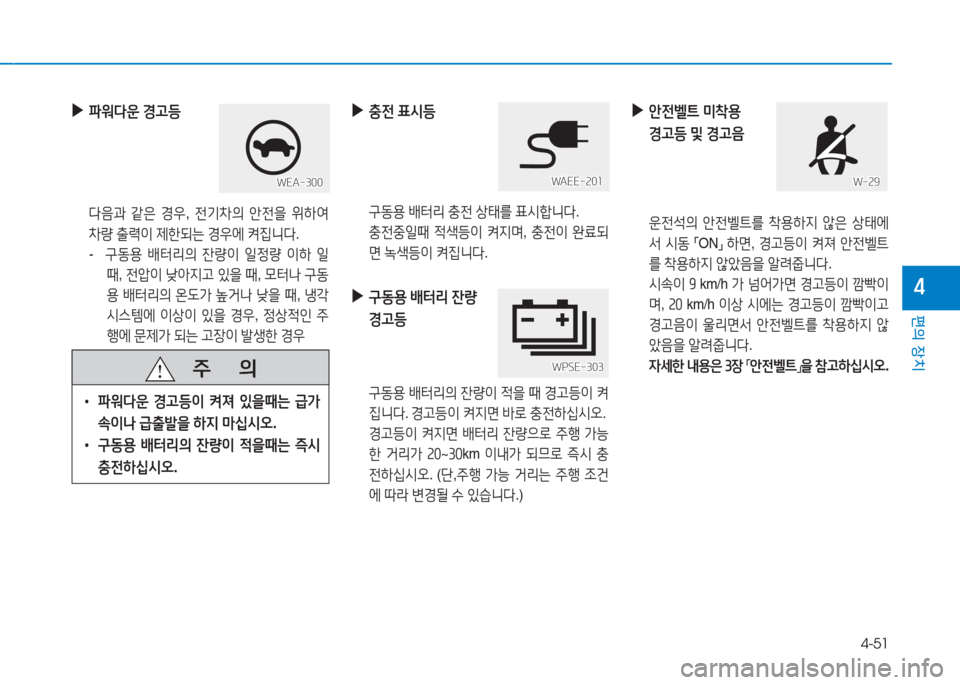

4-51
편의 장치
4
주 의
•파워다운 경고등이 켜져 있을때는 급가
속이나 급출발을 하지 마십시오.
•구동용 배터리의 잔량이 적을때는 즉시
충전하십시오.
▶파워다운 경고등
다음과 같은 경우, 전기차의 안전을 위하여
차량 출력이 제한되는 경우에 켜집니다.
- 구동용 배터리의 잔량이 일정량 이하 일
때, 전압이 낮아지고 있을 때, 모터나 구동
용 배터리의 온도가 높거나 낮을 때, 냉각
시스템에 이상이 있을 경우, 정상적인 주
행에 문제가 되는 고장이 발생한 경우
WEA-300WEA-300
▶충전 표시등
구동용 배터리 충전 상태를 표시합니다.
충전중일때 적색등이 켜지며, 충전이 완료되
면 녹색등이 켜집니다.
▶구동용 배터리 잔량
경고등
구동용 배터리의 잔량이 적을 때 경고등이 켜
집니다. 경고등이 켜지면 바로 충전하십시오.
경고등이 켜지면 배터리 잔량으로 주행 가능
한 거리가 20~30km 이내가 되므로 즉시 충
전하십시오. (단,주행 가능 거리는 주행 조건
에 따라 변경될 수 있습니다.)
WPSE-303WPSE-303
WAEE-201WAEE-201
▶ 안전벨트 미착용
경고등 및 경고음
운전석의 안전벨트를 착용하지 않은 상태에
서 시동 「ON」 하면, 경고등이 켜져 안전벨트
를 착용하지 않았음을 알려줍니다.
시속이 9 km/h 가 넘어가면 경고등이 깜빡이
며, 20 km/h 이상 시에는 경고등이 깜빡이고
경고음이 울리면서 안전벨트를 착용하지 않
았음을 알려줍니다.
자세한 내용은 3장 「안전벨트」을 참고하십시오.
W-29W-29

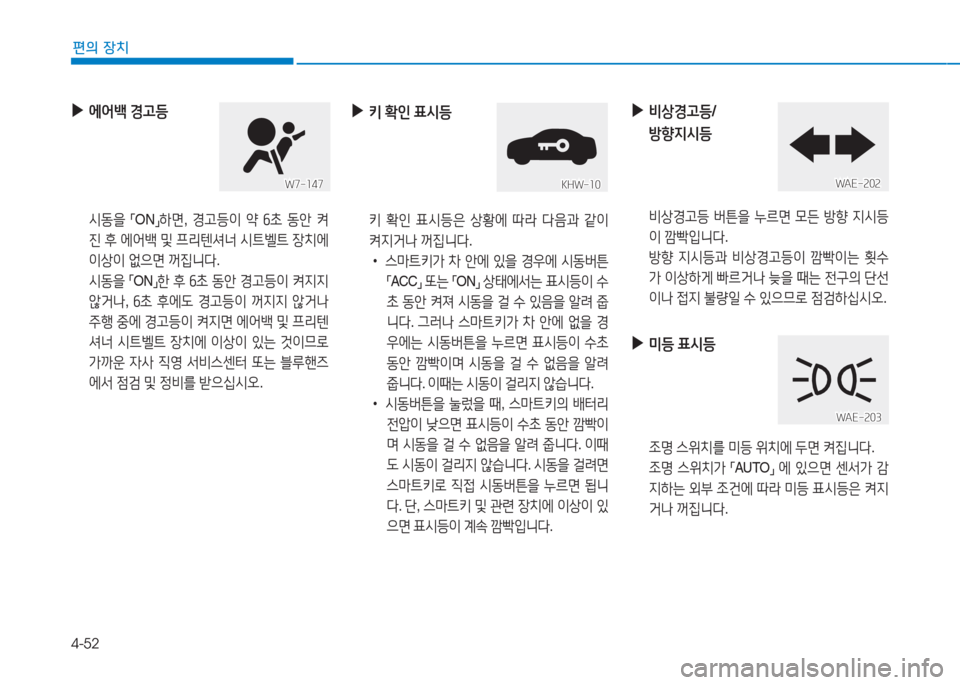

4-52
편의 장치
▶ 비상경고등/
방향지시등
비상경고등 버튼을 누르면 모든 방향 지시등
이 깜빡입니다.
방향 지시등과 비상경고등이 깜빡이는 횟수
가 이상하게 빠르거나 늦을 때는 전구의 단선
이나 접지 불량일 수 있으므로 점검하십시오.
WAE-202WAE-202
▶미등 표시등
조명 스위치를 미등 위치에 두면 켜집니다.
조명 스위치가 「AUTO」 에 있으면 센서가 감
지하는 외부 조건에 따라 미등 표시등은 켜지
거나 꺼집니다.
WAE-203WAE-203
▶ 키 확인 표시등
키 확인 표시등은 상황에 따라 다음과 같이
켜지거나 꺼집니다.
•스마트키가 차 안에 있을 경우에 시동버튼
「ACC」 또는 「ON」 상태에서는 표시등이 수
초 동안 켜져 시동을 걸 수 있음을 알려 줍
니다. 그러나 스마트키가 차 안에 없을 경
우에는 시동버튼을 누르면 표시등이 수초
동안 깜빡이며 시동을 걸 수 없음을 알려
줍니다. 이때는 시동이 걸리지 않습니다.
•시동버튼을 눌렀을 때, 스마트키의 배터리
전압이 낮으면 표시등이 수초 동안 깜빡이
며 시동을 걸 수 없음을 알려 줍니다. 이때
도 시동이 걸리지 않습니다. 시동을 걸려면
스마트키로 직접 시동버튼을 누르면 됩니
다. 단, 스마트키 및 관련 장치에 이상이 있
으면 표시등이 계속 깜빡입니다.
KHW-10KHW-10
▶ 에어백 경고등
시동을 「ON」하면, 경고등이 약 6초 동안 켜
진 후 에어백 및 프리텐셔너 시트벨트 장치에
이상이 없으면 꺼집니다.
시동을 「ON」한 후 6초 동안 경고등이 켜지지
않거나, 6초 후에도 경고등이 꺼지지 않거나
주행 중에 경고등이 켜지면 에어백 및 프리텐
셔너 시트벨트 장치에 이상이 있는 것이므로
가까운 자사 직영 서비스센터 또는 블루핸즈
에서 점검 및 정비를 받으십시오.
W7-147W7-147

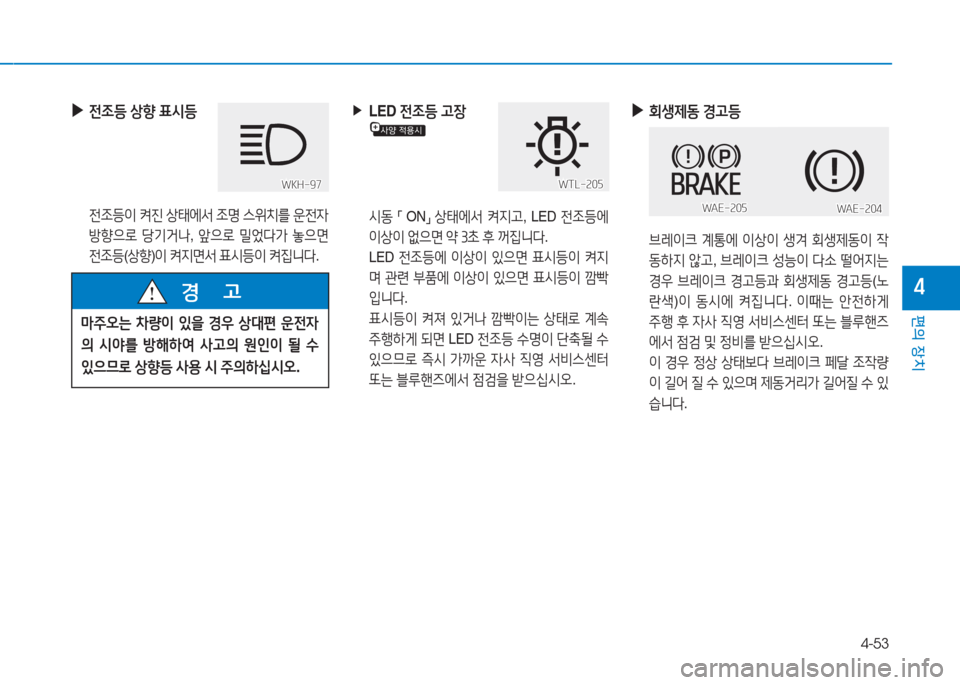

4-53
편의 장치
4
▶전조등 상향 표시등
전조등이 켜진 상태에서 조명 스위치를 운전자
방향으로 당기거나, 앞으로 밀었다가 놓으면
전조등(상향)이 켜지면서 표시등이 켜집니다.
WKH-97WKH-97
마주오는 차량이 있을 경우 상대편 운전자
의 시야를 방해하여 사고의 원인이 될 수
있으므로 상향등 사용 시 주의하십시오.
경 고
▶LED 전조등 고장
시동 「 ON」 상태에서 켜지고, LED 전조등에
이상이 없으면 약 3초 후 꺼집니다.
LED 전조등에 이상이 있으면 표시등이 켜지
며 관련 부품에 이상이 있으면 표시등이 깜빡
입니다.
표시등이 켜져 있거나 깜빡이는 상태로 계속
주행하게 되면 LED 전조등 수명이 단축될 수
있으므로 즉시 가까운 자사 직영 서비스센터
또는 블루핸즈에서 점검을 받으십시오.
WTL-205WTL-205
▶회생제동 경고등
브레이크 계통에 이상이 생겨 회생제동이 작
동하지 않고, 브레이크 성능이 다소 떨어지는
경우 브레이크 경고등과 회생제동 경고등(노
란색)이 동시에 켜집니다. 이때는 안전하게
주행 후 자사 직영 서비스센터 또는 블루핸즈
에서 점검 및 정비를 받으십시오.
이 경우 정상 상태보다 브레이크 페달 조작량
이 길어 질 수 있으며 제동거리가 길어질 수 있
습니다.
WAE-205WAE-205WAE-204WAE-204

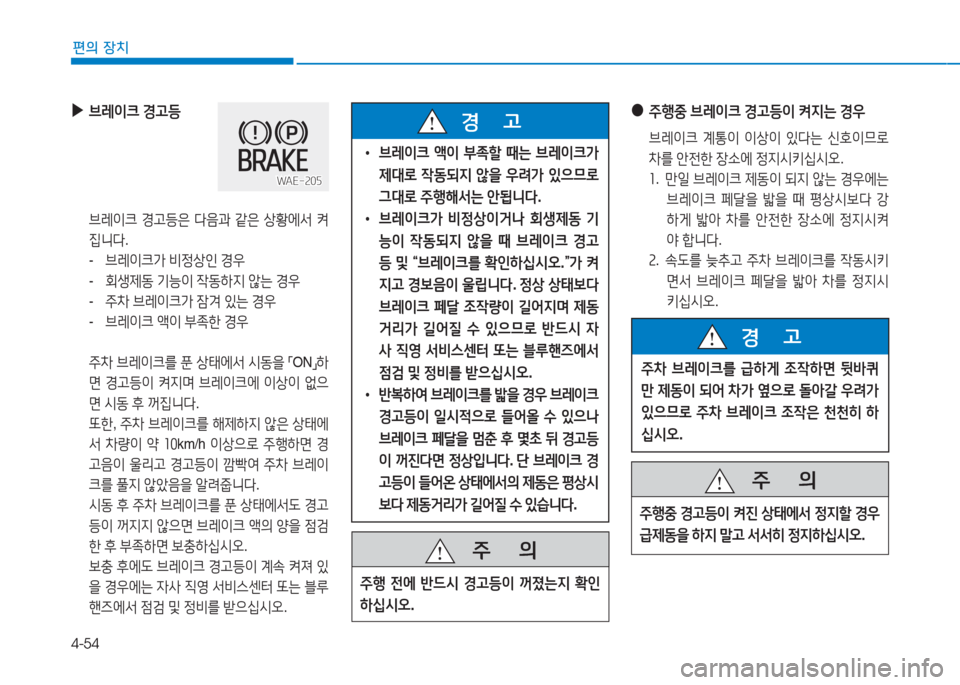

4-54
편의 장치
●주행중 브레이크 경고등이 켜지는 경우
브레이크 계통이 이상이 있다는 신호이므로
차를 안전한 장소에 정지시키십시오.
1. 만일 브레이크 제동이 되지 않는 경우에는
브레이크 페달을 밟을 때 평상시보다 강
하게 밟아 차를 안전한 장소에 정지시켜
야 합니다.
2. 속도를 늦추고 주차 브레이크를 작동시키
면서 브레이크 페달을 밟아 차를 정지시
키십시오.
주차 브레이크를 급하게 조작하면 뒷바퀴
만 제동이 되어 차가 옆으로 돌아갈 우려가
있으므로 주차 브레이크 조작은 천천히 하
십시오.
경 고
주 의
주행중 경고등이 켜진 상태에서 정지할 경우
급제동을 하지 말고 서서히 정지하십시오.
•브레이크 액이 부족할 때는 브레이크가
제대로 작동되지 않을 우려가 있으므로
그대로 주행해서는 안됩니다.
•브레이크가 비정상이거나 회생제동 기
능이 작동되지 않을 때 브레이크 경고
등 및 “브레이크를 확인하십시오.”가 켜
지고 경보음이 울립니다. 정상 상태보다
브레이크 페달 조작량이 길어지며 제동
거리가 길어질 수 있으므로 반드시 자
사 직영 서비스센터 또는 블루핸즈에서
점검 및 정비를 받으십시오.
•반복하여 브레이크를 밟을 경우 브레이크
경고등이 일시적으로 들어올 수 있으나
브레이크 페달을 멈춘 후 몇초 뒤 경고등
이 꺼진다면 정상입니다. 단 브레이크 경
고등이 들어온 상태에서의 제동은 평상시
보다 제동거리가 길어질 수 있습니다.
경 고
주 의
주행 전에 반드시 경고등이 꺼졌는지 확인
하십시오.
▶브레이크 경고등
브레이크 경고등은 다음과 같은 상황에서 켜
집니다.
- 브레이크가 비정상인 경우
- 회생제동 기능이 작동하지 않는 경우
- 주차 브레이크가 잠겨 있는 경우
- 브레이크 액이 부족한 경우
주차 브레이크를 푼 상태에서 시동을 「ON」하
면 경고등이 켜지며 브레이크에 이상이 없으
면 시동 후 꺼집니다.
또한, 주차 브레이크를 해제하지 않은 상태에
서 차량이 약 10km/h 이상으로 주행하면 경
고음이 울리고 경고등이 깜빡여 주차 브레이
크를 풀지 않았음을 알려줍니다.
시동 후 주차 브레이크를 푼 상태에서도 경고
등이 꺼지지 않으면 브레이크 액의 양을 점검
한 후 부족하면 보충하십시오.
보충 후에도 브레이크 경고등이 계속 켜져 있
을 경우에는 자사 직영 서비스센터 또는 블루
핸즈에서 점검 및 정비를 받으십시오.
WAE-205WAE-205
