Page 31 of 561

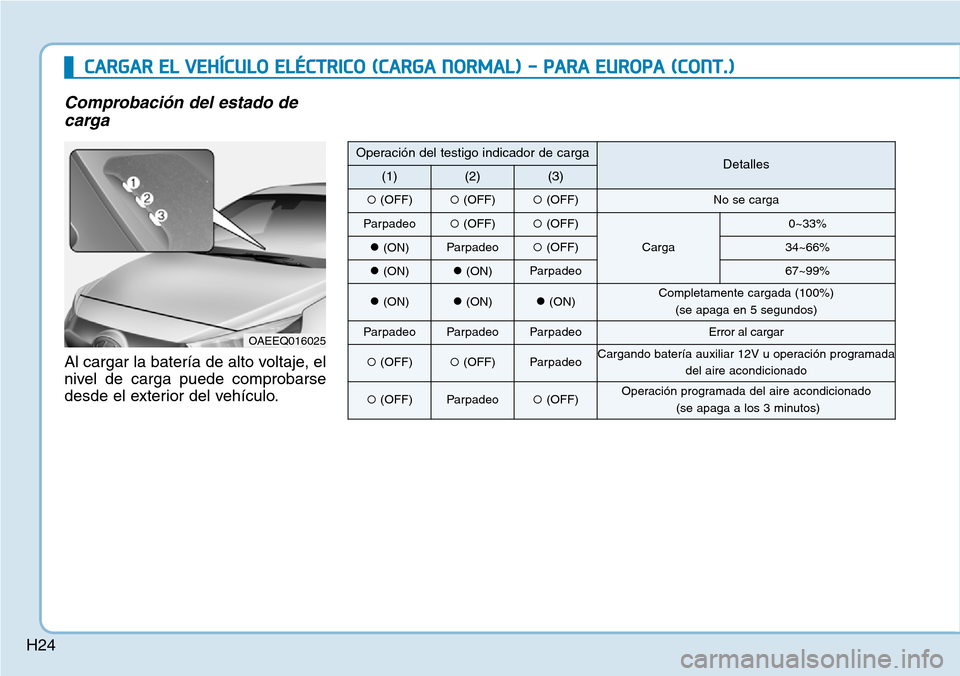

H24
CARGAR EL VEHÍCULO ELÉCTRICO (CARGA NORMAL) - PARA EUROPA (CONT.)
Comprobación del estado de
carga
Al cargar la batería de alto voltaje, el
nivel de carga puede comprobarse
desde el exterior del vehículo.
OAEEQ016025
Operación del testigo indicador de cargaDetalles(1)(2)(3)
(OFF)(OFF)(OFF)No se carga
Parpadeo(OFF)(OFF)
Carga
0~33%
(ON)Parpadeo(OFF)34~66%
(ON)(ON)Parpadeo67~99%
(ON)(ON)(ON)Completamente cargada (100%)
(se apaga en 5 segundos)
ParpadeoParpadeoParpadeoError al cargar
(OFF)(OFF)ParpadeoCargando batería auxiliar 12V u operación programada
del aire acondicionado
(OFF)Parpadeo(OFF)Operación programada del aire acondicionado
(se apaga a los 3 minutos)
Page 32 of 561

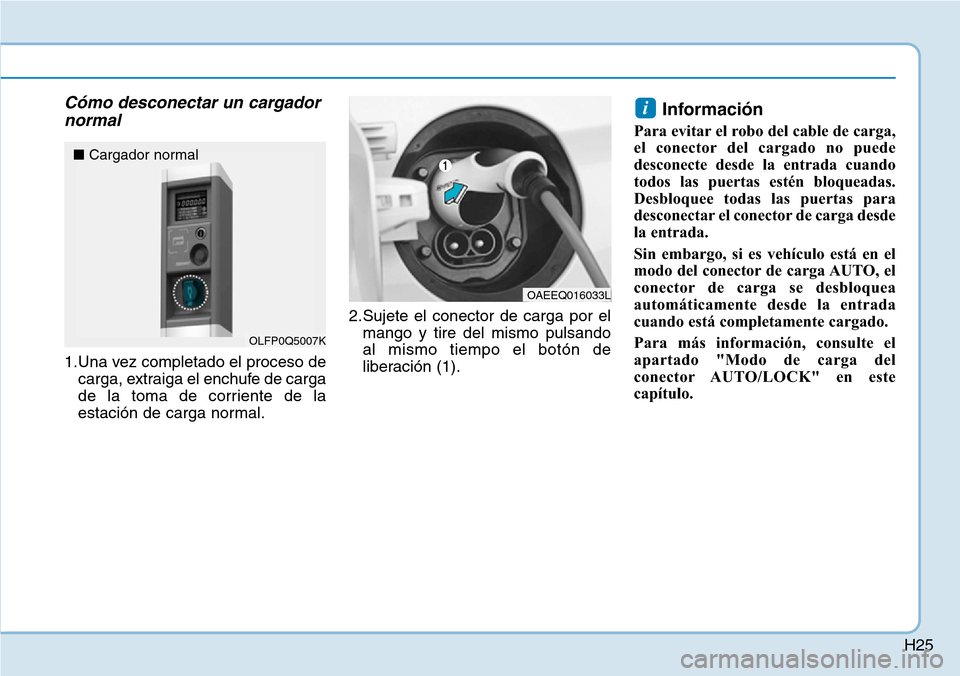

H25
Cómo desconectar un cargador
normal
1.Una vez completado el proceso de
carga, extraiga el enchufe de carga
de la toma de corriente de la
estación de carga normal.2.Sujete el conector de carga por el
mango y tire del mismo pulsando
al mismo tiempo el botón de
liberación (1).
Información
Para evitar el robo del cable de carga,
el conector del cargado no puede
desconecte desde la entrada cuando
todos las puertas estén bloqueadas.
Desbloquee todas las puertas para
desconectar el conector de carga desde
la entrada.
Sin embargo, si es vehículo está en el
modo del conector de carga AUTO, el
conector de carga se desbloquea
automáticamente desde la entrada
cuando está completamente cargado.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo.
i
OAEEQ016033L
OLFP0Q5007K
■Cargador normal
Page 33 of 561

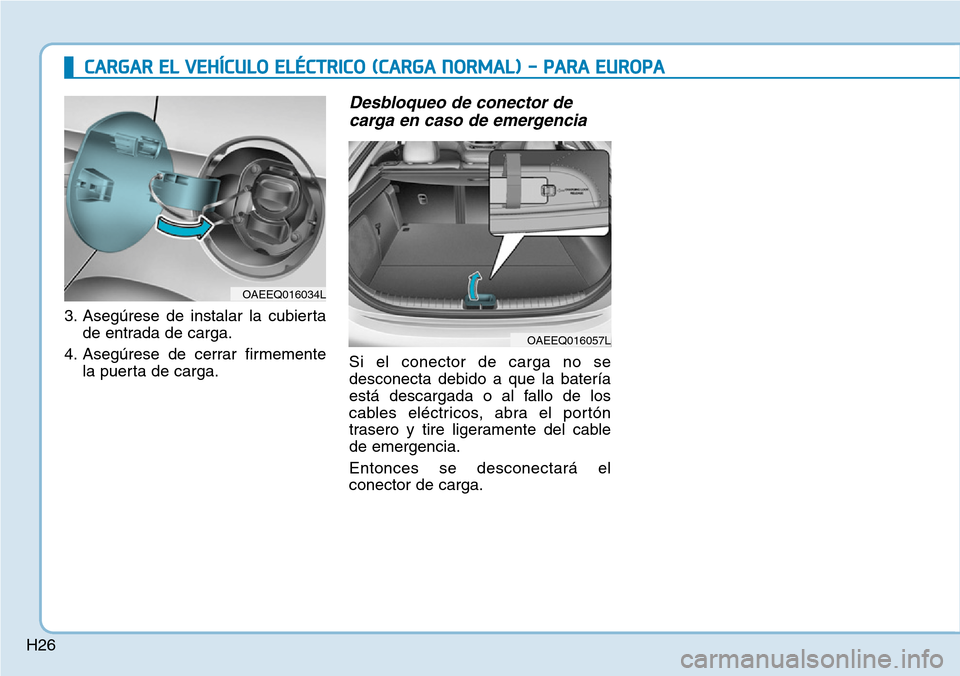

H26
3. Asegúrese de instalar la cubierta
de entrada de carga.
4. Asegúrese de cerrar firmemente
la puerta de carga.
Desbloqueo de conector de
carga en caso de emergencia
Si el conector de carga no se
desconecta debido a que la batería
está descargada o al fallo de los
cables eléctricos, abra el portón
trasero y tire ligeramente del cable
de emergencia.
Entonces se desconectará el
conector de carga.
OAEEQ016034L
OAEEQ016057L
CARGAR EL VEHÍCULO ELÉCTRICO (CARGA NORMAL) - PARA EUROPA

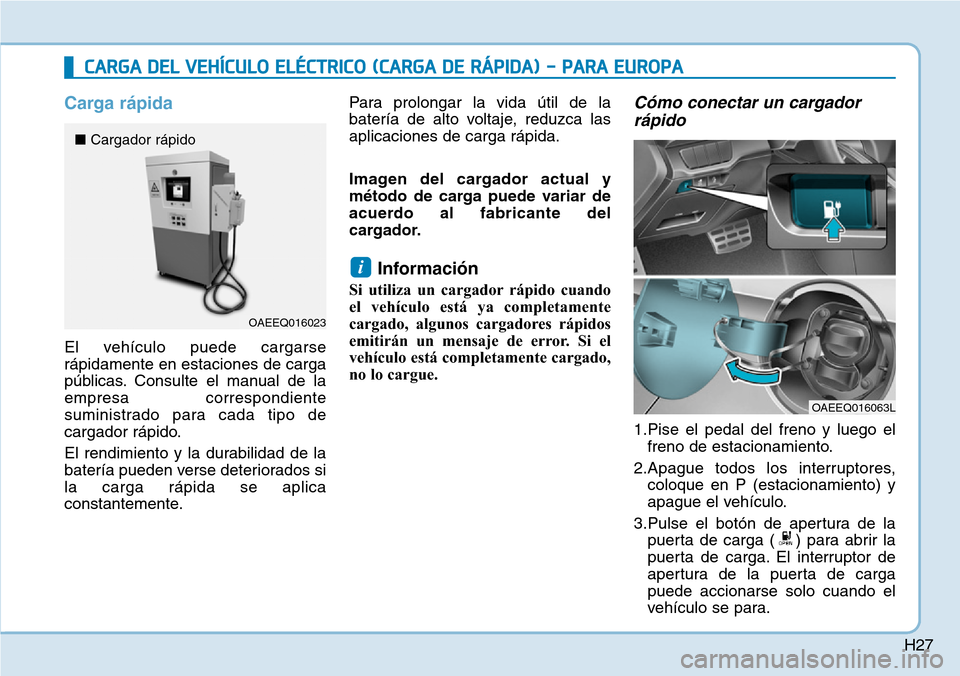

Page 34 of 561
H27
Carga rápida
El vehículo puede cargarse
rápidamente en estaciones de carga
públicas. Consulte el manual de la
empresa correspondiente
suministrado para cada tipo de
cargador rápido.
El rendimiento y la durabilidad de la
batería pueden verse deteriorados si
la carga rápida se aplica
constantemente.Para prolongar la vida útil de la
batería de alto voltaje, reduzca las
aplicaciones de carga rápida.
Imagen del cargador actual y
método de carga puede variar de
acuerdo al fabricante del
cargador.
Información
Si utiliza un cargador rápido cuando
el vehículo está ya completamente
cargado, algunos cargadores rápidos
emitirán un mensaje de error. Si el
vehículo está completamente cargado,
no lo cargue.
Cómo conectar un cargador
rápido
1.Pise el pedal del freno y luego el
freno de estacionamiento.
2.Apague todos los interruptores,
coloque en P (estacionamiento) y
apague el vehículo.
3.Pulse el botón de apertura de la
puerta de carga ( ) para abrir la
puerta de carga. El interruptor de
apertura de la puerta de carga
puede accionarse solo cuando el
vehículo se para.
i
CARGA DEL VEHÍCULO ELÉCTRICO (CARGA DE RÁPIDA) - PARA EUROPA
OAEEQ016023
OAEEQ016063L
■Cargador rápido

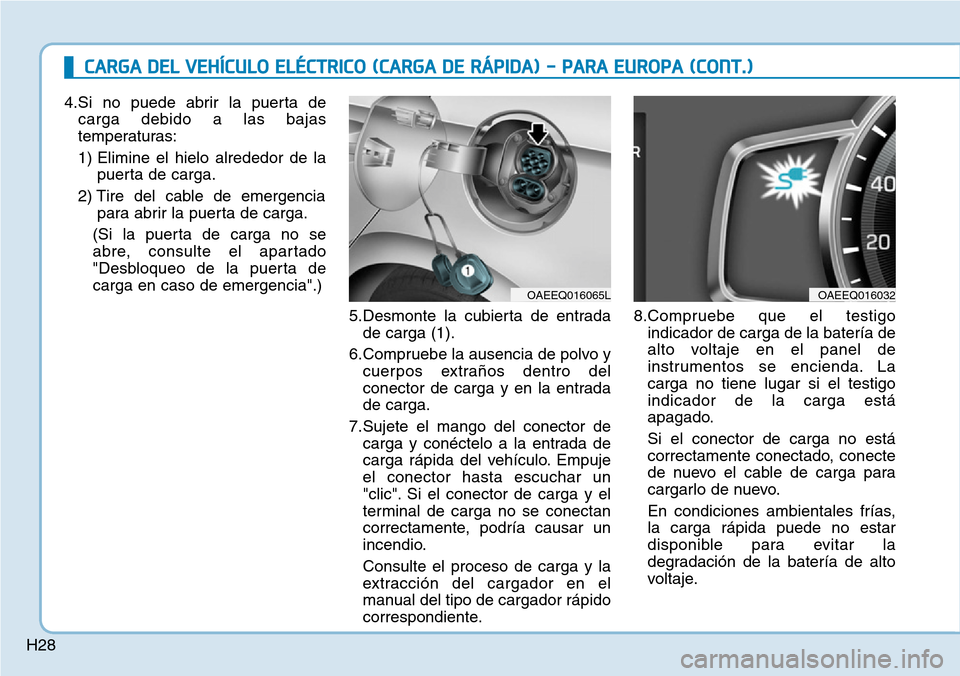

Page 35 of 561
H28
CARGA DEL VEHÍCULO ELÉCTRICO (CARGA DE RÁPIDA) - PARA EUROPA (CONT.)
4.Si no puede abrir la puerta de
carga debido a las bajas
temperaturas:
1) Elimine el hielo alrededor de la
puerta de carga.
2) Tire del cable de emergencia
para abrir la puerta de carga.
(Si la puerta de carga no se
abre, consulte el apartado
"Desbloqueo de la puerta de
carga en caso de emergencia".)
5.Desmonte la cubierta de entrada
de carga (1).
6.Compruebe la ausencia de polvo y
cuerpos extra
Page 36 of 561

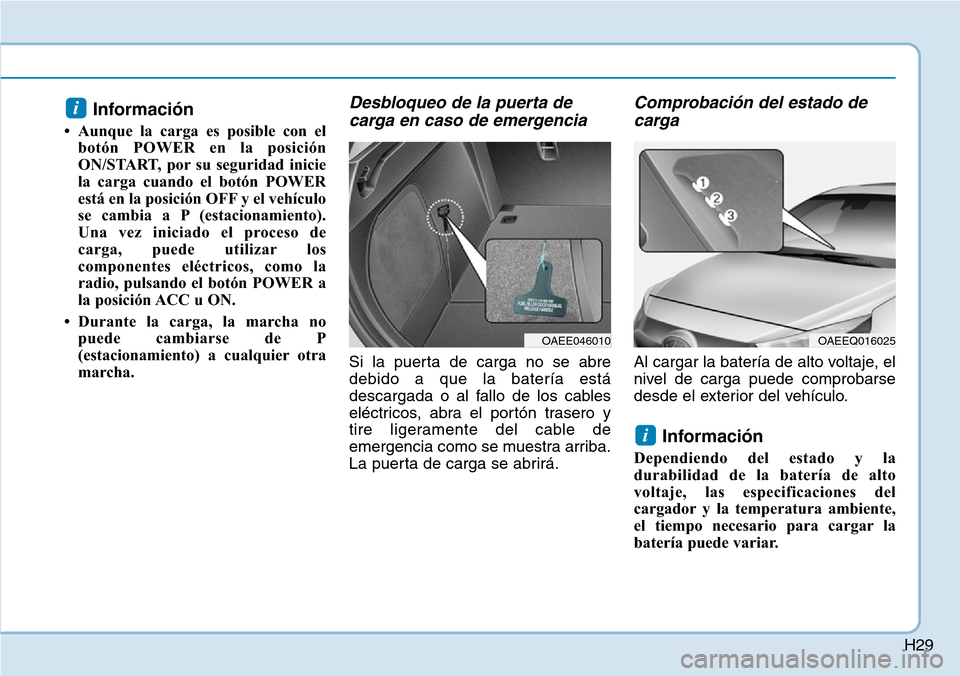

H29
Información
• Aunque la carga es posible con el
botón POWER en la posición
ON/START, por su seguridad inicie
la carga cuando el botón POWER
está en la posición OFF y el vehículo
se cambia a P (estacionamiento).
Una vez iniciado el proceso de
carga, puede utilizar los
componentes eléctricos, como la
radio, pulsando el botón POWER a
la posición ACC u ON.
• Durante la carga, la marcha no
puede cambiarse de P
(estacionamiento) a cualquier otra
marcha.
Desbloqueo de la puerta de
carga en caso de emergencia
Si la puerta de carga no se abre
debido a que la batería está
descargada o al fallo de los cables
eléctricos, abra el portón trasero y
tire ligeramente del cable de
emergencia como se muestra arriba.
La puerta de carga se abrirá.
Comprobación del estado de
carga
Al cargar la batería de alto voltaje, el
nivel de carga puede comprobarse
desde el exterior del vehículo.
Información
Dependiendo del estado y la
durabilidad de la batería de alto
voltaje, las especificaciones del
cargador y la temperatura ambiente,
el tiempo necesario para cargar la
batería puede variar.
i
i
OAEEQ016025OAEE046010
Page 37 of 561

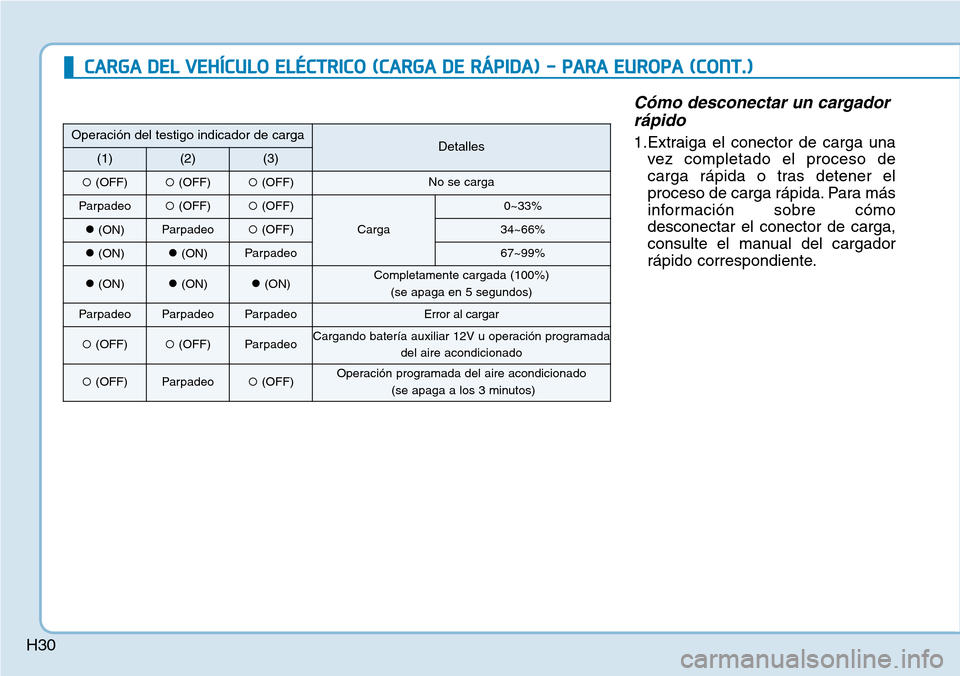

H30
Cómo desconectar un cargador
rápido
1.Extraiga el conector de carga una
vez completado el proceso de
carga rápida o tras detener el
proceso de carga rápida. Para más
información sobre cómo
desconectar el conector de carga,
consulte el manual del cargador
rápido correspondiente.
CARGA DEL VEHÍCULO ELÉCTRICO (CARGA DE RÁPIDA) - PARA EUROPA (CONT.)
Operación del testigo indicador de cargaDetalles(1)(2)(3)
(OFF)(OFF)(OFF)No se carga
Parpadeo(OFF)(OFF)
Carga
0~33%
(ON)Parpadeo(OFF)34~66%
(ON)(ON)Parpadeo67~99%
(ON)(ON)(ON)Completamente cargada (100%)
(se apaga en 5 segundos)
ParpadeoParpadeoParpadeoError al cargar
(OFF)(OFF)ParpadeoCargando batería auxiliar 12V u operación programada
del aire acondicionado
(OFF)Parpadeo(OFF)Operación programada del aire acondicionado
(se apaga a los 3 minutos)
Page 38 of 561

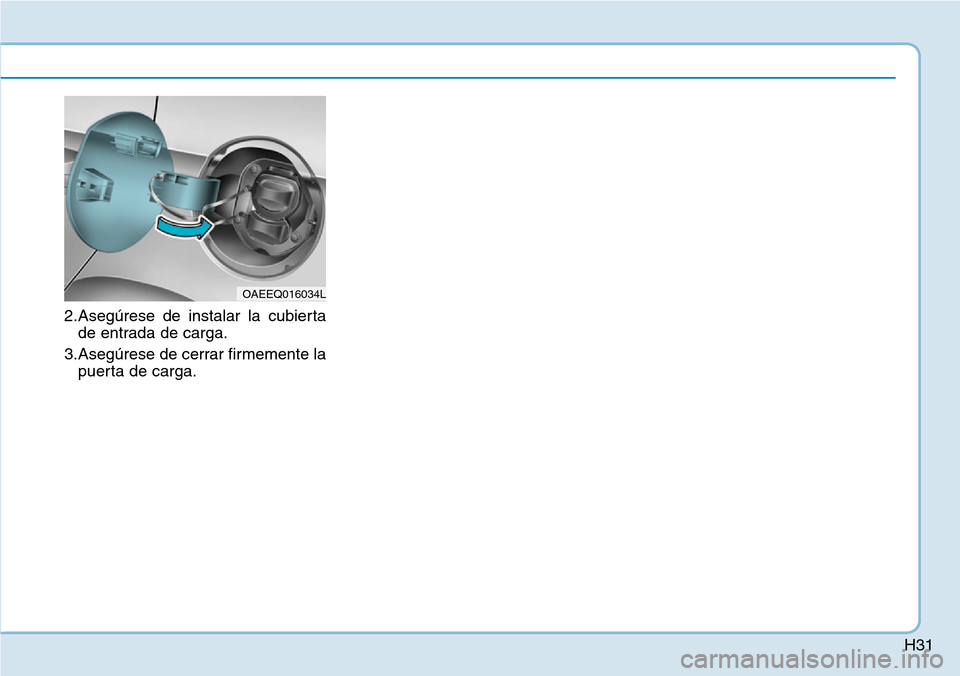

H31
2.Asegúrese de instalar la cubierta
de entrada de carga.
3.Asegúrese de cerrar firmemente la
puerta de carga.
OAEEQ016034L
Page 39 of 561

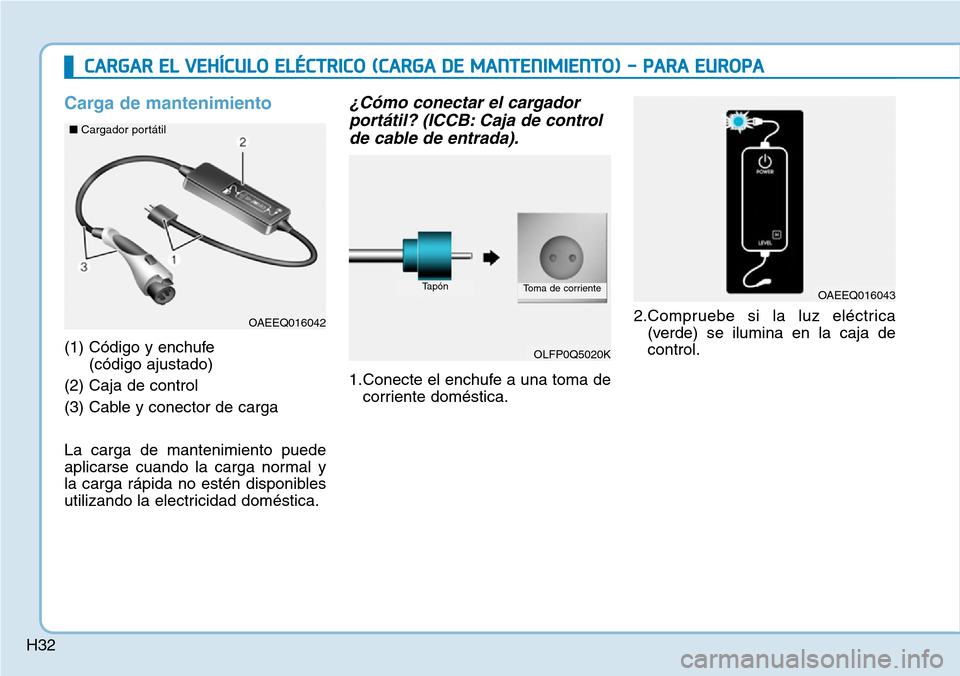

H32
Carga de mantenimiento
(1) Código y enchufe
(código ajustado)
(2) Caja de control
(3) Cable y conector de carga
La carga de mantenimiento puede
aplicarse cuando la carga normal y
la carga rápida no estén disponibles
utilizando la electricidad doméstica.
¿Cómo conectar el cargador
portátil? (ICCB: Caja de control
de cable de entrada).
1.Conecte el enchufe a una toma de
corriente doméstica.2.Compruebe si la luz eléctrica
(verde) se ilumina en la caja de
control.
CARGAR EL VEHÍCULO ELÉCTRICO (CARGA DE MANTENIMIENTO) - PARA EUROPA
OAEEQ016042
OLFP0Q5020K
TapónToma de corrienteOAEEQ016043 ■Cargador portátil
Page 40 of 561

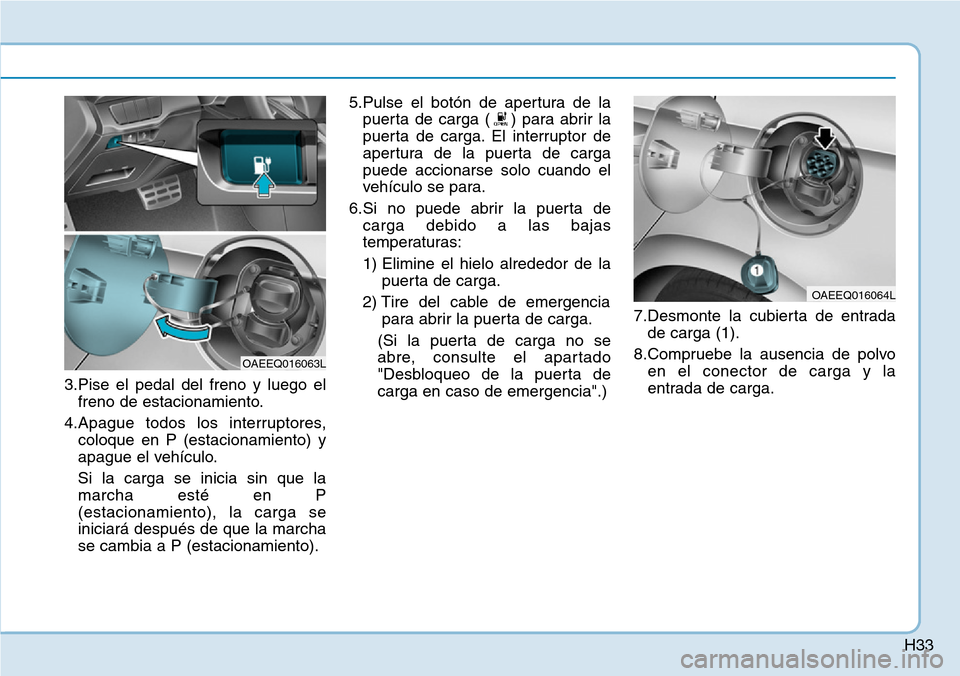

H33
3.Pise el pedal del freno y luego el
freno de estacionamiento.
4.Apague todos los interruptores,
coloque en P (estacionamiento) y
apague el vehículo.
Si la carga se inicia sin que la
marcha esté en P
(estacionamiento), la carga se
iniciará después de que la marcha
se cambia a P (estacionamiento).5.Pulse el botón de apertura de la
puerta de carga ( ) para abrir la
puerta de carga. El interruptor de
apertura de la puerta de carga
puede accionarse solo cuando el
vehículo se para.
6.Si no puede abrir la puerta de
carga debido a las bajas
temperaturas:
1) Elimine el hielo alrededor de la
puerta de carga.
2) Tire del cable de emergencia
para abrir la puerta de carga.
(Si la puerta de carga no se
abre, consulte el apartado
"Desbloqueo de la puerta de
carga en caso de emergencia".)7.Desmonte la cubierta de entrada
de carga (1).
8.Compruebe la ausencia de polvo
en el conector de carga y la
entrada de carga.
OAEEQ016063L
OAEEQ016064L
