Hyundai Ioniq Electric 2018 Manual del propietario (in Spanish)
Manufacturer: HYUNDAI, Model Year: 2018, Model line: Ioniq Electric, Model: Hyundai Ioniq Electric 2018Pages: 561, PDF Size: 15.08 MB
Page 11 of 561

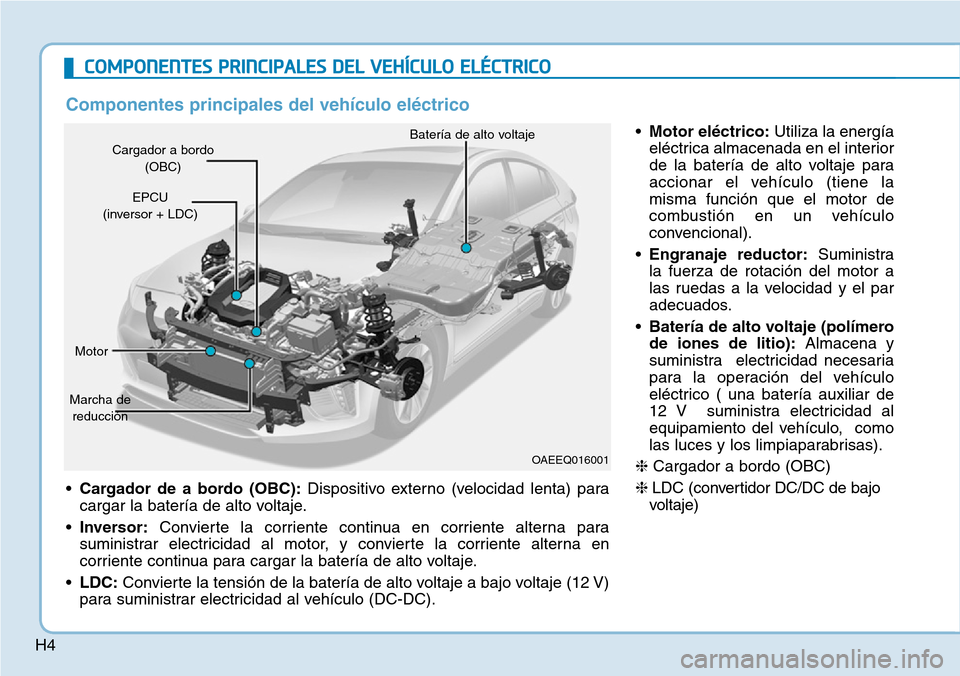

H4
COMPONENTES PRINCIPALES DEL VEHÍCULO ELÉCTRICO
Page 12 of 561

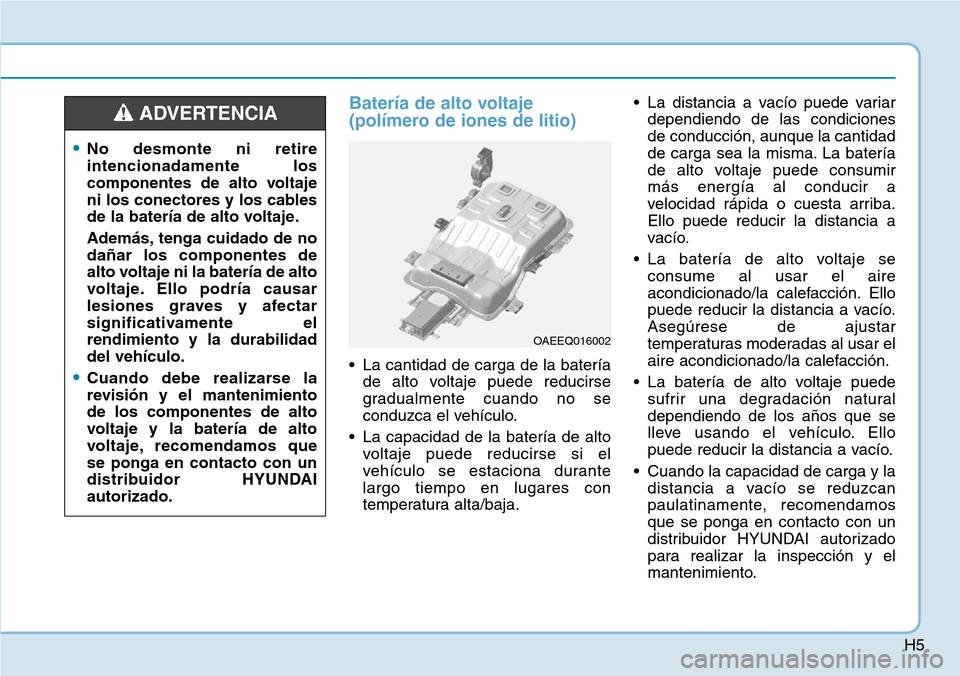

H5
Batería de alto voltaje
(polímero de iones de litio)
• La cantidad de carga de la batería
de alto voltaje puede reducirse
gradualmente cuando no se
conduzca el vehículo.
• La capacidad de la batería de alto
voltaje puede reducirse si el
vehículo se estaciona durante
largo tiempo en lugares con
temperatura alta/baja.• La distancia a vacío puede variar
dependiendo de las condiciones
de conducción, aunque la cantidad
de carga sea la misma. La batería
de alto voltaje puede consumir
más energía al conducir a
velocidad rápida o cuesta arriba.
Ello puede reducir la distancia a
vacío.
• La batería de alto voltaje se
consume al usar el aire
acondicionado/la calefacción. Ello
puede reducir la distancia a vacío.
Asegúrese de ajustar
temperaturas moderadas al usar el
aire acondicionado/la calefacción.
• La batería de alto voltaje puede
sufrir una degradación natural
dependiendo de los años que se
lleve usando el vehículo. Ello
puede reducir la distancia a vacío.
• Cuando la capacidad de carga y la
distancia a vacío se reduzcan
paulatinamente, recomendamos
que se ponga en contacto con un
distribuidor HYUNDAI autorizado
para realizar la inspección y el
mantenimiento.
•No desmonte ni retire
intencionadamente los
componentes de alto voltaje
ni los conectores y los cables
de la batería de alto voltaje.
Además, tenga cuidado de no
dañar los componentes de
alto voltaje ni la batería de alto
voltaje. Ello podría causar
lesiones graves y afectar
significativamente el
rendimiento y la durabilidad
del vehículo.
•Cuando debe realizarse la
revisión y el mantenimiento
de los componentes de alto
voltaje y la batería de alto
voltaje, recomendamos que
se ponga en contacto con un
distribuidor HYUNDAI
autorizado.
ADVERTENCIA
OAEEQ016002
Page 13 of 561

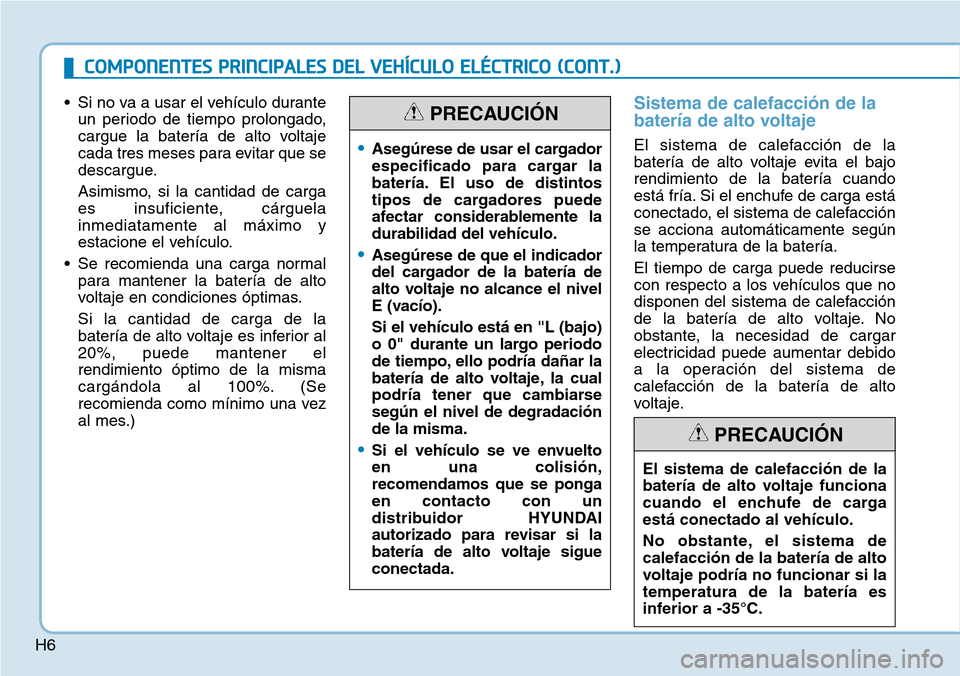

H6
• Si no va a usar el vehículo durante
un periodo de tiempo prolongado,
cargue la batería de alto voltaje
cada tres meses para evitar que se
descargue.
Asimismo, si la cantidad de carga
es insuficiente, cárguela
inmediatamente al máximo y
estacione el vehículo.
• Se recomienda una carga normal
para mantener la batería de alto
voltaje en condiciones óptimas.
Si la cantidad de carga de la
batería de alto voltaje es inferior al
20%, puede mantener el
rendimiento óptimo de la misma
cargándola al 100%. (Se
recomienda como mínimo una vez
al mes.)Sistema de calefacción de la
batería de alto voltaje
El sistema de calefacción de la
batería de alto voltaje evita el bajo
rendimiento de la batería cuando
está fría. Si el enchufe de carga está
conectado, el sistema de calefacción
se acciona automáticamente según
la temperatura de la batería.
El tiempo de carga puede reducirse
con respecto a los vehículos que no
disponen del sistema de calefacción
de la batería de alto voltaje. No
obstante, la necesidad de cargar
electricidad puede aumentar debido
a la operación del sistema de
calefacción de la batería de alto
voltaje.•Asegúrese de usar el cargador
especificado para cargar la
batería. El uso de distintos
tipos de cargadores puede
afectar considerablemente la
durabilidad del vehículo.
•Asegúrese de que el indicador
del cargador de la batería de
alto voltaje no alcance el nivel
E (vacío).
Si el vehículo está en "L (bajo)
o 0" durante un largo periodo
de tiempo, ello podría dañar la
batería de alto voltaje, la cual
podría tener que cambiarse
según el nivel de degradación
de la misma.
•Si el vehículo se ve envuelto
en una colisión,
recomendamos que se ponga
en contacto con un
distribuidor HYUNDAI
autorizado para revisar si la
batería de alto voltaje sigue
conectada.
PRECAUCIÓN
El sistema de calefacción de la
batería de alto voltaje funciona
cuando el enchufe de carga
está conectado al vehículo.
No obstante, el sistema de
calefacción de la batería de alto
voltaje podría no funcionar si la
temperatura de la batería es
inferior a -35°C.
PRECAUCIÓN
COMPONENTES PRINCIPALES DEL VEHÍCULO ELÉCTRICO (CONT.)
Page 14 of 561

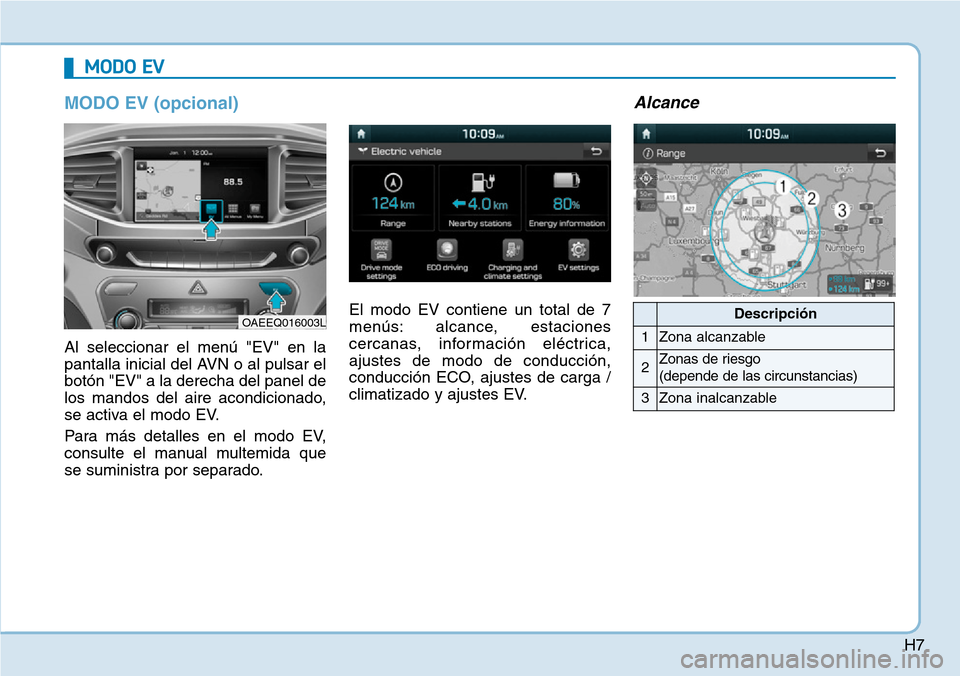

H7
MODO EV (opcional)
Al seleccionar el menú "EV" en la
pantalla inicial del AVN o al pulsar el
botón "EV" a la derecha del panel de
los mandos del aire acondicionado,
se activa el modo EV.
Para más detalles en el modo EV,
consulte el manual multemida que
se suministra por separado.El modo EV contiene un total de 7
menús: alcance, estaciones
cercanas, información eléctrica,
ajustes de modo de conducción,
conducción ECO, ajustes de carga /
climatizado y ajustes EV.
Alcance
MODO EV
OAEEQ016003LDescripción
1Zona alcanzable
2Zonas de riesgo
(depende de las circunstancias)
3Zona inalcanzable
Page 15 of 561

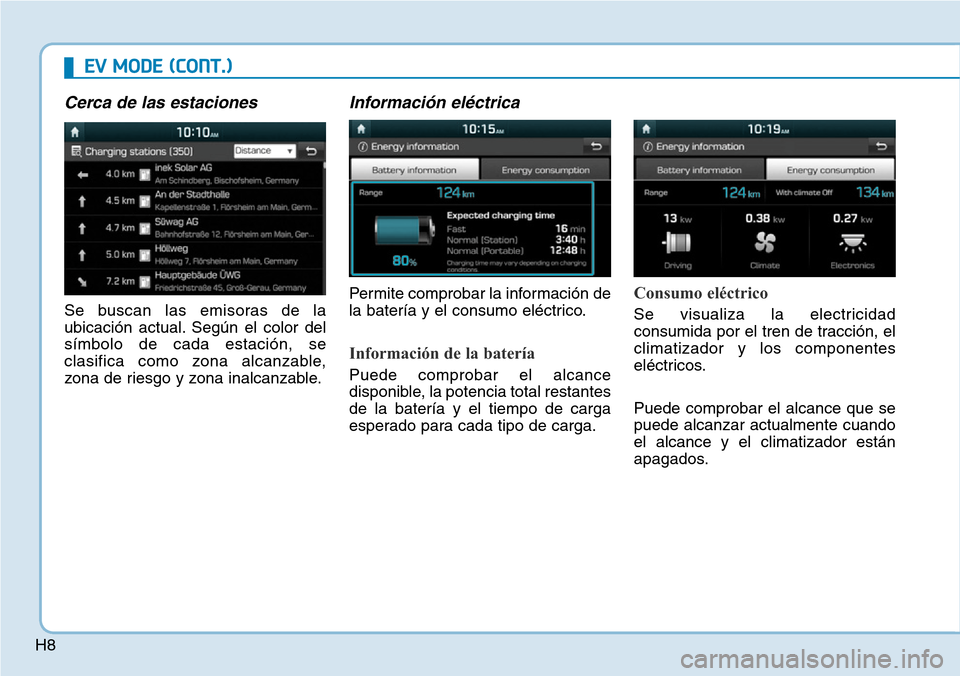

H8
EV MODE (CONT.)
Cerca de las estaciones
Se buscan las emisoras de la
ubicación actual. Según el color del
símbolo de cada estación, se
clasifica como zona alcanzable,
zona de riesgo y zona inalcanzable.
Información eléctrica
Permite comprobar la información de
la batería y el consumo eléctrico.
Información de la batería
Puede comprobar el alcance
disponible, la potencia total restantes
de la batería y el tiempo de carga
esperado para cada tipo de carga.
Consumo eléctrico
Se visualiza la electricidad
consumida por el tren de tracción, el
climatizador y los componentes
eléctricos.
Puede comprobar el alcance que se
puede alcanzar actualmente cuando
el alcance y el climatizador están
apagados.
Page 16 of 561

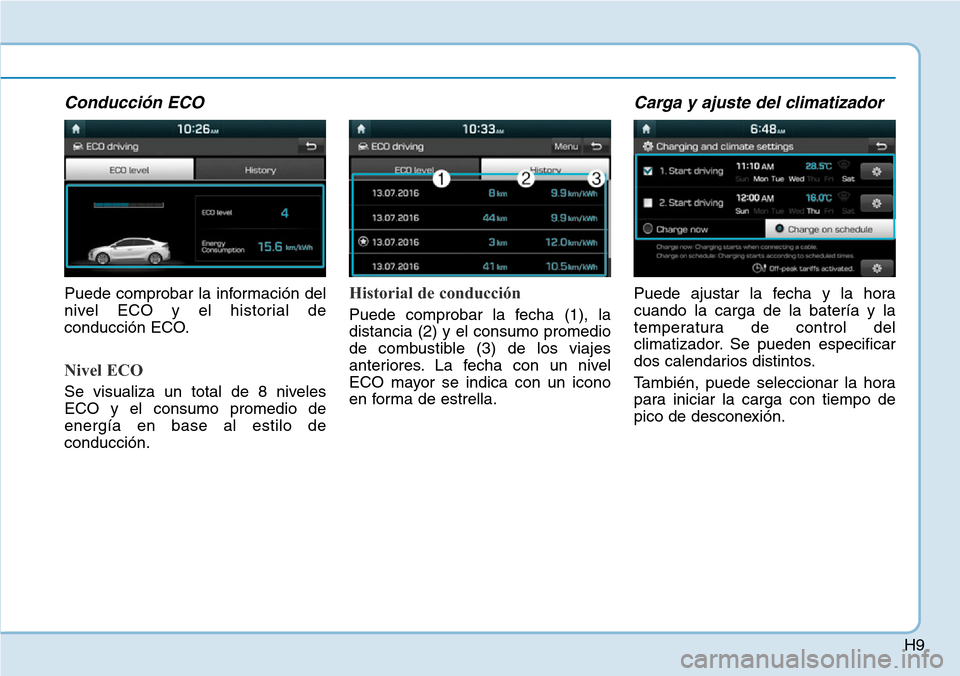

H9
Conducción ECO
Puede comprobar la información del
nivel ECO y el historial de
conducción ECO.
Nivel ECO
Se visualiza un total de 8 niveles
ECO y el consumo promedio de
energía en base al estilo de
conducción.
Historial de conducción
Puede comprobar la fecha (1), la
distancia (2) y el consumo promedio
de combustible (3) de los viajes
anteriores. La fecha con un nivel
ECO mayor se indica con un icono
en forma de estrella.
Carga y ajuste del climatizador
Puede ajustar la fecha y la hora
cuando la carga de la batería y la
temperatura de control del
climatizador. Se pueden especificar
dos calendarios distintos.
También, puede seleccionar la hora
para iniciar la carga con tiempo de
pico de desconexión.
Page 17 of 561

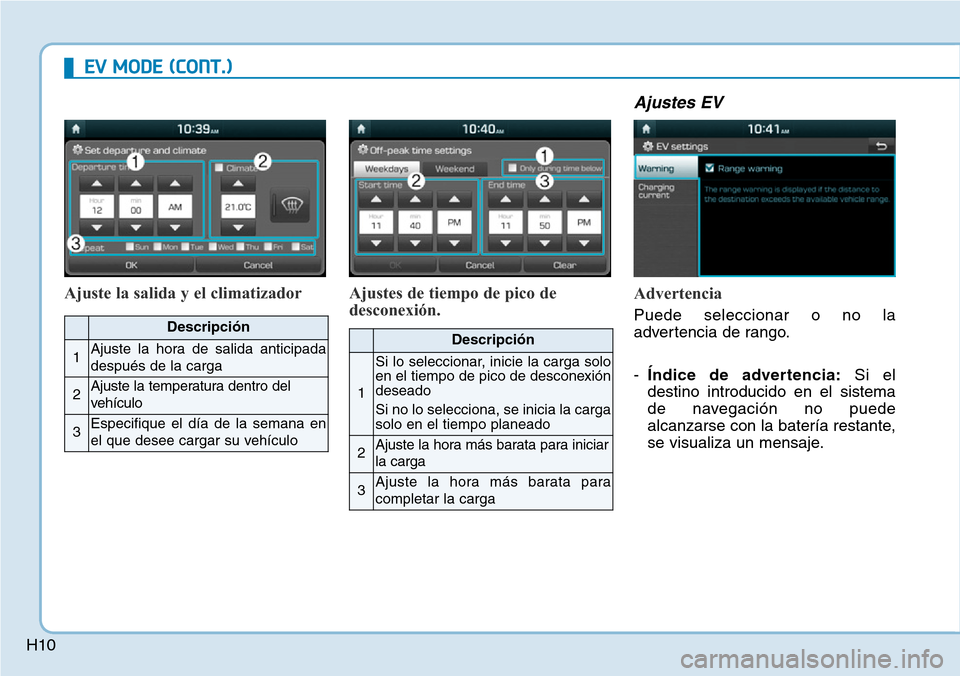

H10
EV MODE (CONT.)
Ajuste la salida y el climatizador Ajustes de tiempo de pico de
desconexión.
Ajustes EV
Advertencia
Puede seleccionar o no la
advertencia de rango.
-Índice de advertencia:Si el
destino introducido en el sistema
de navegación no puede
alcanzarse con la batería restante,
se visualiza un mensaje.Descripción
1Ajuste la hora de salida anticipada
después de la carga
2Ajuste la temperatura dentro del
vehículo
3Especifique el día de la semana en
el que desee cargar su vehículo
Descripción
1
Si lo seleccionar, inicie la carga solo
en el tiempo de pico de desconexión
deseado
Si no lo selecciona, se inicia la carga
solo en el tiempo planeado
2Ajuste la hora más barata para iniciar
la carga
3Ajuste la hora más barata para
completar la carga
Page 18 of 561
H11

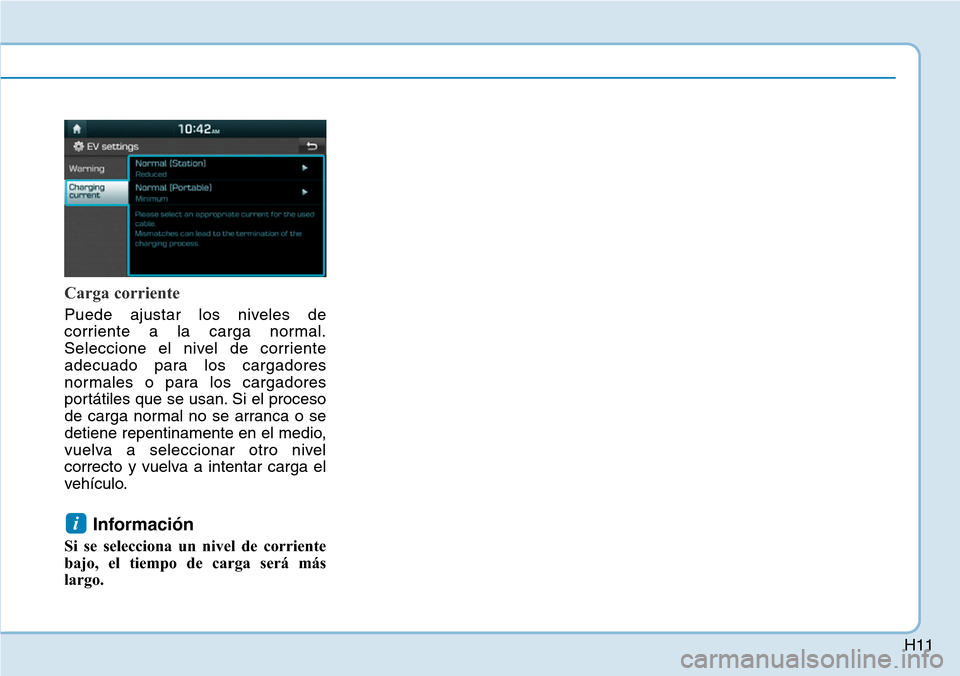

Carga corriente
Puede ajustar los niveles de
corriente a la carga normal.
Seleccione el nivel de corriente
adecuado para los cargadores
normales o para los cargadores
portátiles que se usan. Si el proceso
de carga normal no se arranca o se
detiene repentinamente en el medio,
vuelva a seleccionar otro nivel
correcto y vuelva a intentar carga el
vehículo.
Información
Si se selecciona un nivel de corriente
bajo, el tiempo de carga será más
largo.
i
Page 19 of 561

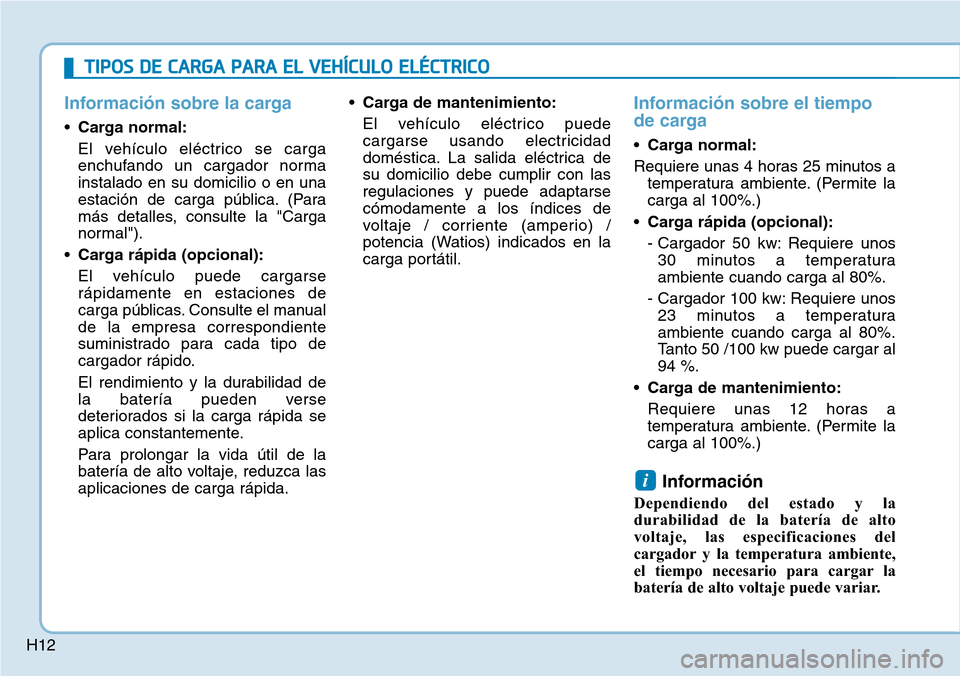

H12
Información sobre la carga
•Carga normal:
El vehículo eléctrico se carga
enchufando un cargador norma
instalado en su domicilio o en una
estación de carga pública. (Para
más detalles, consulte la "Carga
normal").
•Carga rápida (opcional):
El vehículo puede cargarse
rápidamente en estaciones de
carga públicas. Consulte el manual
de la empresa correspondiente
suministrado para cada tipo de
cargador rápido.
El rendimiento y la durabilidad de
la batería pueden verse
deteriorados si la carga rápida se
aplica constantemente.
Para prolongar la vida útil de la
batería de alto voltaje, reduzca las
aplicaciones de carga rápida.•Carga de mantenimiento:
El vehículo eléctrico puede
cargarse usando electricidad
doméstica. La salida eléctrica de
su domicilio debe cumplir con las
regulaciones y puede adaptarse
cómodamente a los índices de
voltaje / corriente (amperio) /
potencia (Watios) indicados en la
carga portátil.
Información sobre el tiempo
de carga
•Carga normal:
Requiere unas 4 horas 25 minutos a
temperatura ambiente. (Permite la
carga al 100%.)
•Carga rápida (opcional):
- Cargador 50 kw: Requiere unos
30 minutos a temperatura
ambiente cuando carga al 80%.
- Cargador 100 kw: Requiere unos
23 minutos a temperatura
ambiente cuando carga al 80%.
Tanto 50 /100 kw puede cargar al
94 %.
•Carga de mantenimiento:
Requiere unas 12 horas a
temperatura ambiente. (Permite la
carga al 100%.)
Información
Dependiendo del estado y la
durabilidad de la batería de alto
voltaje, las especificaciones del
cargador y la temperatura ambiente,
el tiempo necesario para cargar la
batería de alto voltaje puede variar.
i
TIPOS DE CARGA PARA EL VEHÍCULO ELÉCTRICO
Page 20 of 561

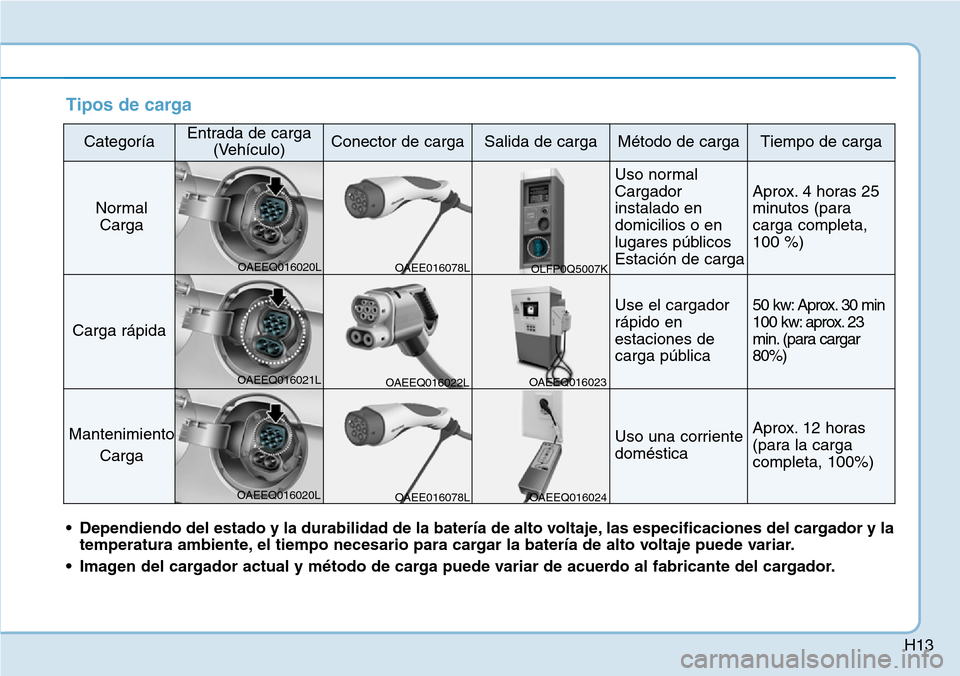

H13
Tipos de carga
CategoríaEntrada de carga
(Vehículo)Conector de cargaSalida de cargaMétodo de cargaTiempo de carga
Normal
Carga
Uso normal
Cargador
instalado en
domicilios o en
lugares públicos
Estación de carga
Aprox. 4 horas 25
minutos (para
carga completa,
100 %)
Carga rápida
Use el cargador
rápido en
estaciones de
carga pública 50 kw: Aprox. 30 min
100 kw: aprox. 23
min. (para cargar
80%)
Mantenimiento
Carga Uso una corriente
doméstica Aprox. 12 horas
(para la carga
completa, 100%)
• Dependiendo del estado y la durabilidad de la batería de alto voltaje, las especificaciones del cargador y la
temperatura ambiente, el tiempo necesario para cargar la batería de alto voltaje puede variar.
• Imagen del cargador actual y método de carga puede variar de acuerdo al fabricante del cargador.
OAEE016078L OAEEQ016020L
OAEEQ016021L
OAEEQ016020LOAEEQ016022LOAEEQ016023
OAEEQ016024OLFP0Q5007K
OAEE016078L
