H14

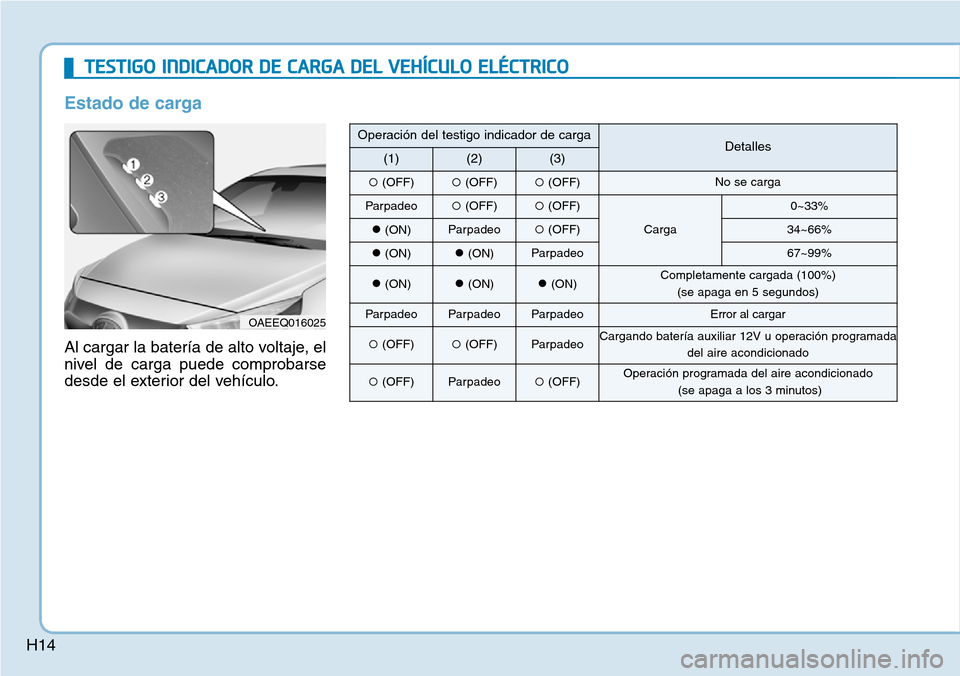

TESTIGO INDICADOR DE CARGA DEL VEHÍCULO ELÉCTRICO
Estado de carga
Al cargar la batería de alto voltaje, el
nivel de carga puede comprobarse
desde el exterior del vehículo.
OAEEQ016025
Operación del testigo indicador de cargaDetalles(1)(2)(3)
(OFF)(OFF)(OFF)No se carga
Parpadeo(OFF)(OFF)
Carga
0~33%
(ON)Parpadeo(OFF)34~66%
(ON)(ON)Parpadeo67~99%
(ON)(ON)(ON)Completamente cargada (100%)
(se apaga en 5 segundos)
ParpadeoParpadeoParpadeoError al cargar
(OFF)(OFF)ParpadeoCargando batería auxiliar 12V u operación programada
del aire acondicionado
(OFF)Parpadeo(OFF)Operación programada del aire acondicionado
(se apaga a los 3 minutos)
Page 22 of 561
H15

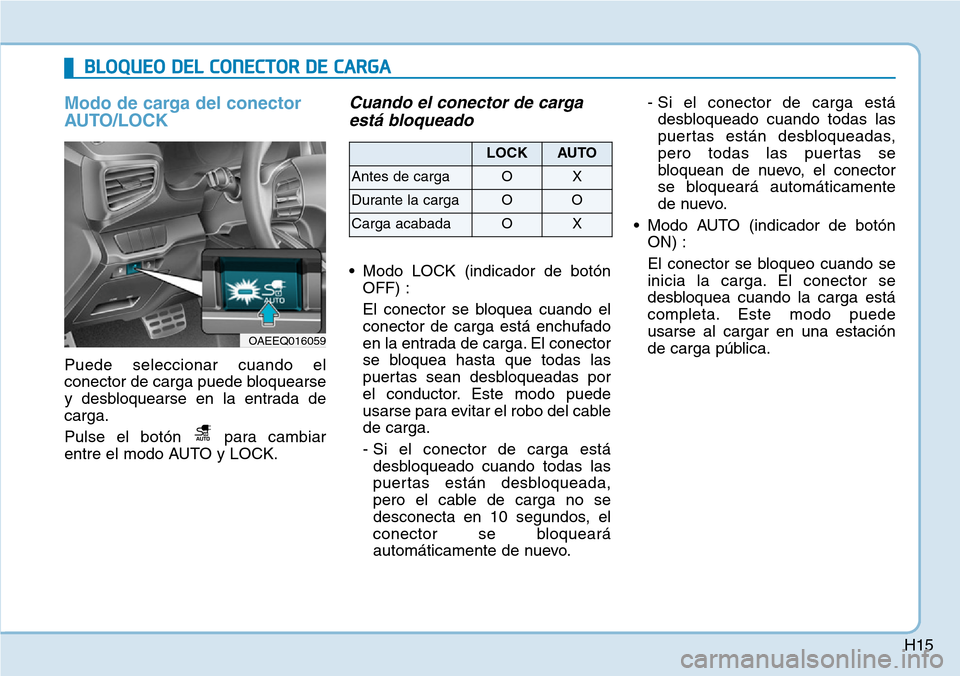

Modo de carga del conector
AUTO/LOCK
Puede seleccionar cuando el
conector de carga puede bloquearse
y desbloquearse en la entrada de
carga.
Pulse el botón para cambiar
entre el modo AUTO y LOCK.
Cuando el conector de carga
está bloqueado
• Modo LOCK (indicador de botón
OFF) :
El conector se bloquea cuando el
conector de carga está enchufado
en la entrada de carga. El conector
se bloquea hasta que todas las
puertas sean desbloqueadas por
el conductor. Este modo puede
usarse para evitar el robo del cable
de carga.
- Si el conector de carga está
desbloqueado cuando todas las
puertas están desbloqueada,
pero el cable de carga no se
desconecta en 10 segundos, el
conector se bloqueará
automáticamente de nuevo.- Si el conector de carga está
desbloqueado cuando todas las
puertas están desbloqueadas,
pero todas las puertas se
bloquean de nuevo, el conector
se bloqueará automáticamente
de nuevo.
• Modo AUTO (indicador de botón
ON) :
El conector se bloqueo cuando se
inicia la carga. El conector se
desbloquea cuando la carga está
completa. Este modo puede
usarse al cargar en una estación
de carga pública.
BLOQUEO DEL CONECTOR DE CARGA
OAEEQ016059
LOCKAUTO
Antes de cargaOX
Durante la cargaOO
Carga acabadaOX
Page 23 of 561
H16
Calendario de carga (opcional)
• Puede ajustar un calendario de
carga para su vehículo usando la
aplicación AVN o Blue Link.
Consulte el manual multimedia o el
manual Blue Link para obtener
información detallada sobre
ajustar el calendario de carga.
• La carga programada solo puede
ejecutarse usando un cargador
normal o el cargador portátil
(ICCB: Caja de control de cable de
entrada).• Después de ajustar la carga
programada y tras conectar el
cargador normal o el cargador
portátil (ICCB: caja de control
integrada en el cable) para iniciar
la carga, el testigo indicador en el
centro parpadea (durante 3
minutos) para indicar que se ha
ajustado la carga programada.• Después de ajustar la carga
programada, el proceso de carga
no se inicia inmediatamente al
conectar el cargador normal o el
cargador portátil (ICCB: caja de
control integrada en el cable). Si
se requiere una carga inmediata,
use el AVN para desactivar el
ajuste de carga programado o
pulse el botón de desactivación de
carga programada ( ).
OAEEQ016026
CALENDARIO DE CARGA
Page 24 of 561
H17

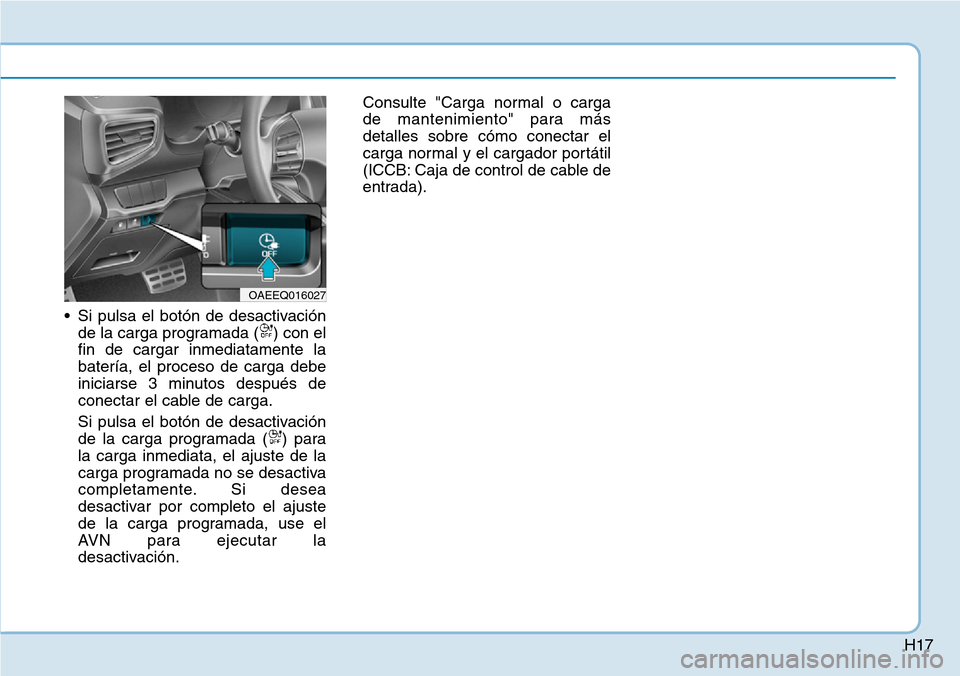

• Si pulsa el botón de desactivación
de la carga programada ( ) con el
fin de cargar inmediatamente la
batería, el proceso de carga debe
iniciarse 3 minutos después de
conectar el cable de carga.
Si pulsa el botón de desactivación
de la carga programada ( ) para
la carga inmediata, el ajuste de la
carga programada no se desactiva
completamente. Si desea
desactivar por completo el ajuste
de la carga programada, use el
AVN para ejecutar la
desactivación.Consulte "Carga normal o carga
de mantenimiento" para más
detalles sobre cómo conectar el
carga normal y el cargador portátil
(ICCB: Caja de control de cable de
entrada).
OAEEQ016027
Page 25 of 561
H18

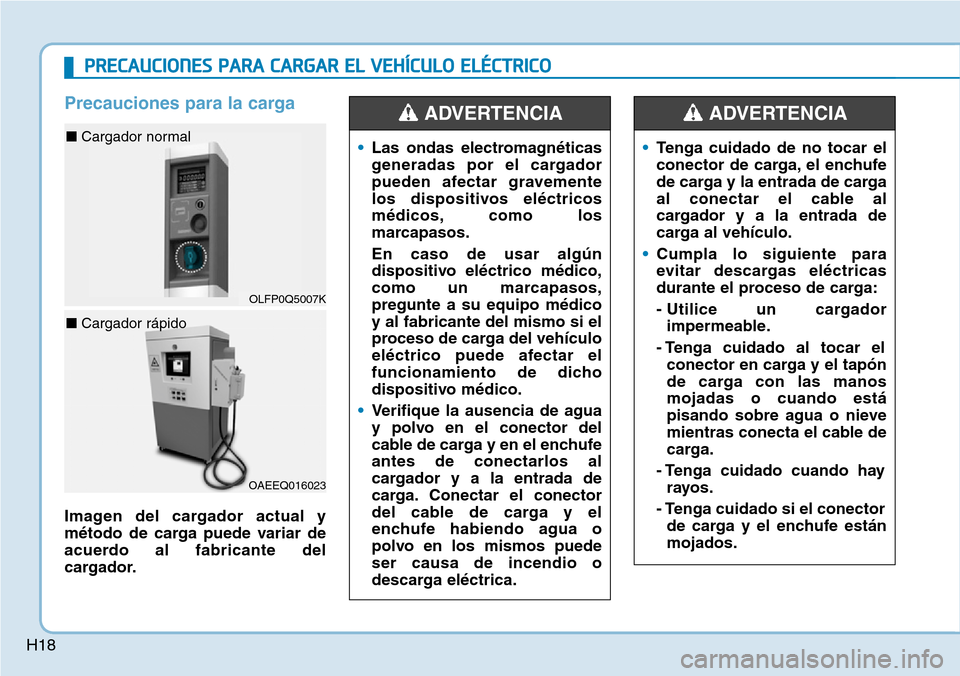

Precauciones para la carga
Imagen del cargador actual y
método de carga puede variar de
acuerdo al fabricante del
cargador.•Las ondas electromagnéticas
generadas por el cargador
pueden afectar gravemente
los dispositivos eléctricos
médicos, como los
marcapasos.
En caso de usar algún
dispositivo eléctrico médico,
como un marcapasos,
pregunte a su equipo médico
y al fabricante del mismo si el
proceso de carga del vehículo
eléctrico puede afectar el
funcionamiento de dicho
dispositivo médico.
•Verifique la ausencia de agua
y polvo en el conector del
cable de carga y en el enchufe
antes de conectarlos al
cargador y a la entrada de
carga. Conectar el conector
del cable de carga y el
enchufe habiendo agua o
polvo en los mismos puede
ser causa de incendio o
descarga eléctrica.
ADVERTENCIA
•Tenga cuidado de no tocar el
conector de carga, el enchufe
de carga y la entrada de carga
al conectar el cable al
cargador y a la entrada de
carga al vehículo.
•Cumpla lo siguiente para
evitar descargas eléctricas
durante el proceso de carga:
- Utilice un cargador
impermeable.
- Tenga cuidado al tocar el
conector en carga y el tapón
de carga con las manos
mojadas o cuando está
pisando sobre agua o nieve
mientras conecta el cable de
carga.
- Tenga cuidado cuando hay
rayos.
- Tenga cuidado si el conector
de carga y el enchufe están
mojados.
ADVERTENCIA
PRECAUCIONES PARA CARGAR EL VEHÍCULO ELÉCTRICO
OLFP0Q5007K
■ Cargador normal
OAEEQ016023
■ Cargador rápido
Page 26 of 561
H19

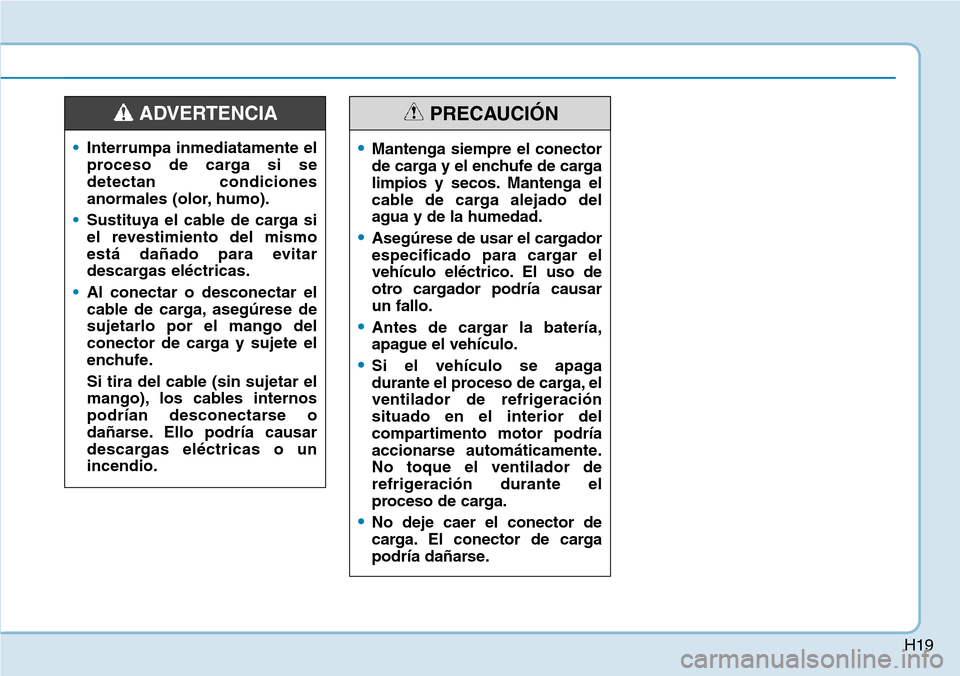

•Interrumpa inmediatamente el
proceso de carga si se
detectan condiciones
anormales (olor, humo).
•Sustituya el cable de carga si
el revestimiento del mismo
está dañado para evitar
descargas eléctricas.
•Al conectar o desconectar el
cable de carga, asegúrese de
sujetarlo por el mango del
conector de carga y sujete el
enchufe.
Si tira del cable (sin sujetar el
mango), los cables internos
podrían desconectarse o
dañarse. Ello podría causar
descargas eléctricas o un
incendio.
ADVERTENCIA
•Mantenga siempre el conector
de carga y el enchufe de carga
limpios y secos. Mantenga el
cable de carga alejado del
agua y de la humedad.
•Asegúrese de usar el cargador
especificado para cargar el
vehículo eléctrico. El uso de
otro cargador podría causar
un fallo.
•Antes de cargar la batería,
apague el vehículo.
•Si el vehículo se apaga
durante el proceso de carga, el
ventilador de refrigeración
situado en el interior del
compartimento motor podría
accionarse automáticamente.
No toque el ventilador de
refrigeración durante el
proceso de carga.
•No deje caer el conector de
carga. El conector de carga
podría dañarse.
PRECAUCIÓN
Page 27 of 561
H20

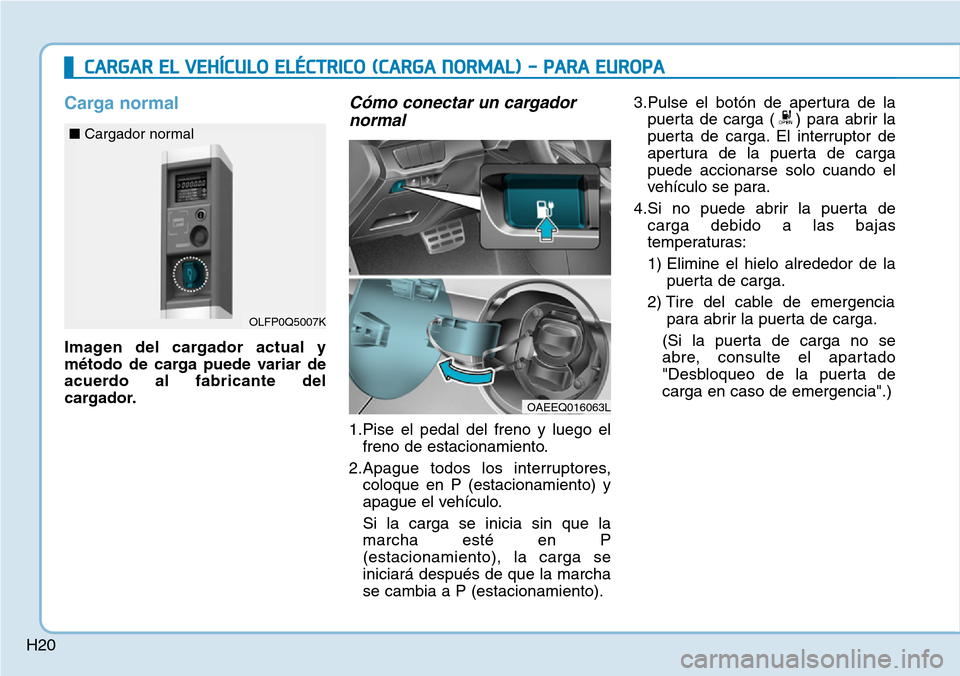

Carga normal
Imagen del cargador actual y
método de carga puede variar de
acuerdo al fabricante del
cargador.
Cómo conectar un cargador
normal
1.Pise el pedal del freno y luego el
freno de estacionamiento.
2.Apague todos los interruptores,
coloque en P (estacionamiento) y
apague el vehículo.
Si la carga se inicia sin que la
marcha esté en P
(estacionamiento), la carga se
iniciará después de que la marcha
se cambia a P (estacionamiento).3.Pulse el botón de apertura de la
puerta de carga ( ) para abrir la
puerta de carga. El interruptor de
apertura de la puerta de carga
puede accionarse solo cuando el
vehículo se para.
4.Si no puede abrir la puerta de
carga debido a las bajas
temperaturas:
1) Elimine el hielo alrededor de la
puerta de carga.
2) Tire del cable de emergencia
para abrir la puerta de carga.
(Si la puerta de carga no se
abre, consulte el apartado
"Desbloqueo de la puerta de
carga en caso de emergencia".)
CARGAR EL VEHÍCULO ELÉCTRICO (CARGA NORMAL) - PARA EUROPA
OLFP0Q5007K
■ Cargador normal
OAEEQ016063L
Page 28 of 561
H21
5. Desmonte la cubierta de entrada
de carga (1).
6. Compruebe la ausencia de polvo
en el conector de carga y la
entrada de carga.7. Sujete el mango del conector de
carga y conéctelo a la entrada de
carga normal del vehículo.
Empuje el conector hasta
escuchar un "clic". Si el conector
de carga y el terminal de carga no
se conectan correctamente,
podría causar un incendio.
Información
Modo de carga del conector
AUTO/LOCK
El conector de carga está bloqueado
en la entrada en un periodo diferencte
al modo seleccionado.
• Modo de BLOQUEO: El conector se
bloquea cuando el conector de carga
está enchufado en la entrada de
carga.
• Modo AUTO: El conector se
bloqueo cuando se inicia la carga.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo.
i
OAEEQ016064LOAEEQ016031L
Page 29 of 561
H22
CARGAR EL VEHÍCULO ELÉCTRICO (CARGA NORMAL) - PARA EUROPA (CONT.)

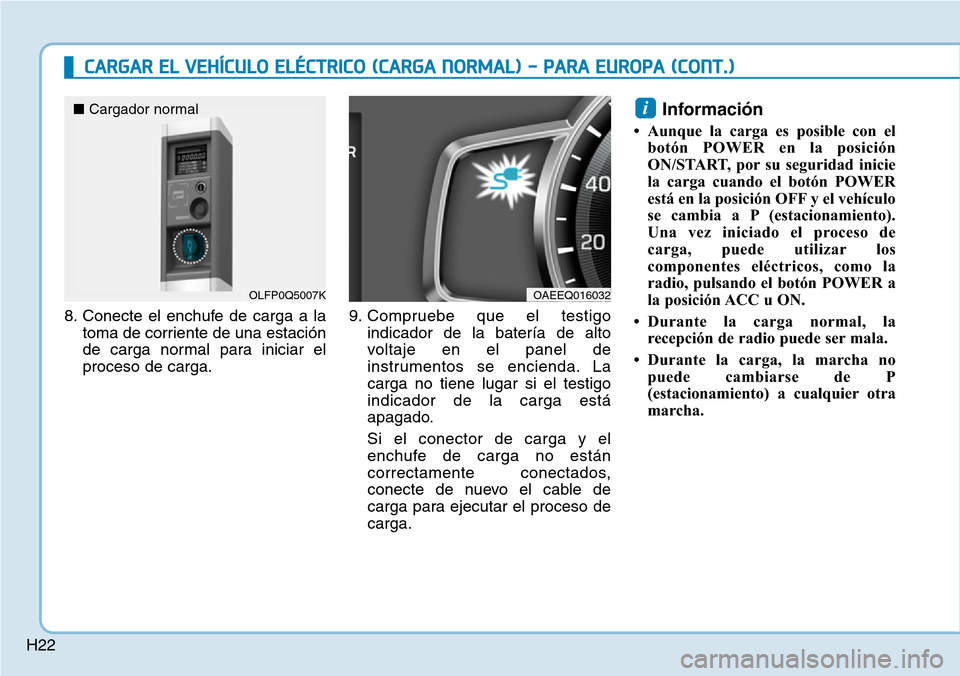

8. Conecte el enchufe de carga a la
toma de corriente de una estación
de carga normal para iniciar el
proceso de carga.9. Compruebe que el testigo
indicador de la batería de alto
voltaje en el panel de
instrumentos se encienda. La
carga no tiene lugar si el testigo
indicador de la carga está
apagado.
Si el conector de carga y el
enchufe de carga no están
correctamente conectados,
conecte de nuevo el cable de
carga para ejecutar el proceso de
carga.
Información
• Aunque la carga es posible con el
botón POWER en la posición
ON/START, por su seguridad inicie
la carga cuando el botón POWER
está en la posición OFF y el vehículo
se cambia a P (estacionamiento).
Una vez iniciado el proceso de
carga, puede utilizar los
componentes eléctricos, como la
radio, pulsando el botón POWER a
la posición ACC u ON.
• Durante la carga normal, la
recepción de radio puede ser mala.
• Durante la carga, la marcha no
puede cambiarse de P
(estacionamiento) a cualquier otra
marcha.
i
OLFP0Q5007K
■ Cargador normal
OAEEQ016032
Page 30 of 561
H23

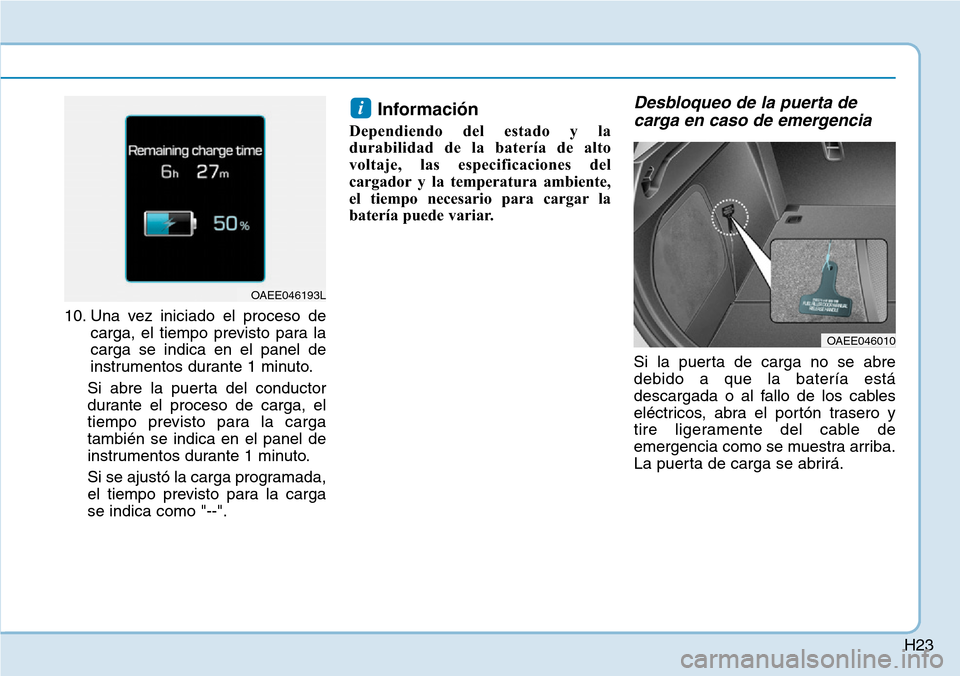

10. Una vez iniciado el proceso de
carga, el tiempo previsto para la
carga se indica en el panel de
instrumentos durante 1 minuto.
Si abre la puerta del conductor
durante el proceso de carga, el
tiempo previsto para la carga
también se indica en el panel de
instrumentos durante 1 minuto.
Si se ajustó la carga programada,
el tiempo previsto para la carga
se indica como "--".
Información
Dependiendo del estado y la
durabilidad de la batería de alto
voltaje, las especificaciones del
cargador y la temperatura ambiente,
el tiempo necesario para cargar la
batería puede variar.
Desbloqueo de la puerta de
carga en caso de emergencia
Si la puerta de carga no se abre
debido a que la batería está
descargada o al fallo de los cables
eléctricos, abra el portón trasero y
tire ligeramente del cable de
emergencia como se muestra arriba.
La puerta de carga se abrirá.
i
OAEE046010
OAEE046193L
