7-33
7
Mantenimiento

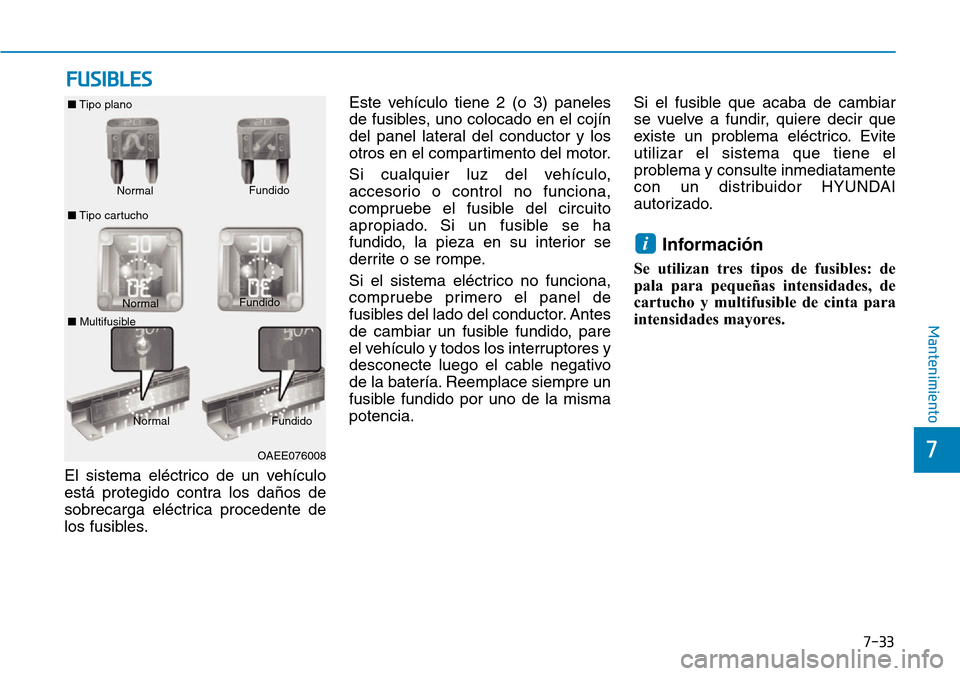

FUSIBLES
El sistema eléctrico de un vehículo
está protegido contra los daños de
sobrecarga eléctrica procedente de
los fusibles.Este vehículo tiene 2 (o 3) paneles
de fusibles, uno colocado en el cojín
del panel lateral del conductor y los
otros en el compartimento del motor.
Si cualquier luz del vehículo,
accesorio o control no funciona,
compruebe el fusible del circuito
apropiado. Si un fusible se ha
fundido, la pieza en su interior se
derrite o se rompe.
Si el sistema eléctrico no funciona,
compruebe primero el panel de
fusibles del lado del conductor. Antes
de cambiar un fusible fundido, pare
el vehículo y todos los interruptores y
desconecte luego el cable negativo
de la batería. Reemplace siempre un
fusible fundido por uno de la misma
potencia.Si el fusible que acaba de cambiar
se vuelve a fundir, quiere decir que
existe un problema eléctrico. Evite
utilizar el sistema que tiene el
problema y consulte inmediatamente
con un distribuidor HYUNDAI
autorizado.
Información
Se utilizan tres tipos de fusibles: de
pala para pequeñas intensidades, de
cartucho y multifusible de cinta para
intensidades mayores.
i
Normal ■Tipo plano
■Tipo cartuchoFundido
NormalFundido
OAEE076008 NormalFundido
■Multifusible

7-34
Mantenimiento

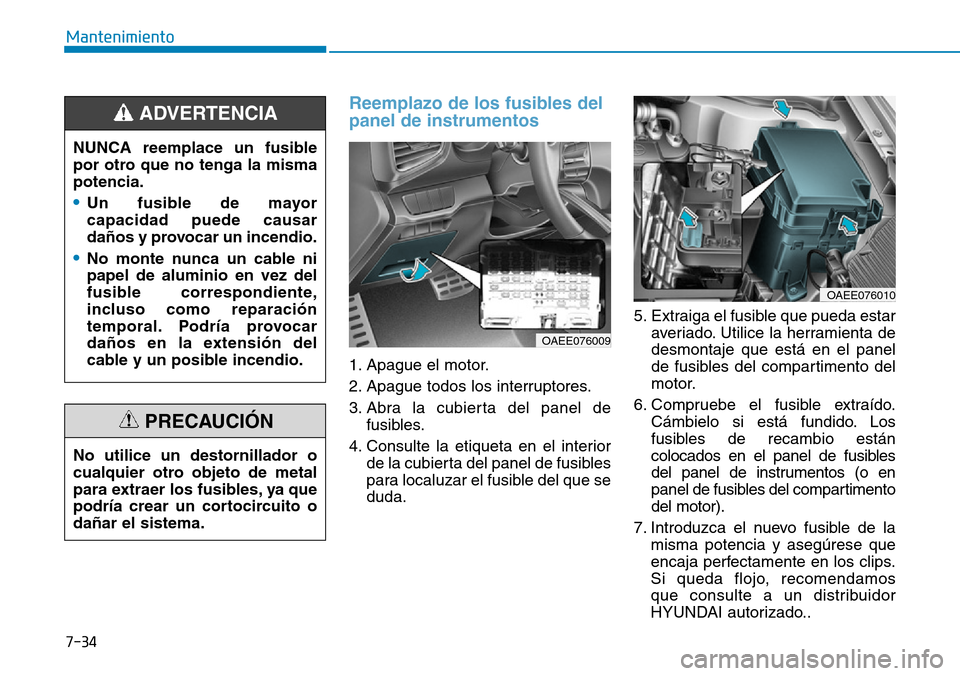

Reemplazo de los fusibles del
panel de instrumentos
1. Apague el motor.
2. Apague todos los interruptores.
3. Abra la cubierta del panel de
fusibles.
4. Consulte la etiqueta en el interior
de la cubierta del panel de fusibles
para localuzar el fusible del que se
duda.5. Extraiga el fusible que pueda estar
averiado. Utilice la herramienta de
desmontaje que está en el panel
de fusibles del compartimento del
motor.
6. Compruebe el fusible extraído.
Cámbielo si está fundido. Los
fusibles de recambio están
colocados en el panel de fusibles
del panel de instrumentos (o en
panel de fusibles del compartimento
del motor).
7. Introduzca el nuevo fusible de la
misma potencia y asegúrese que
encaja perfectamente en los clips.
Si queda flojo, recomendamos
que consulte a un distribuidor
HYUNDAI autorizado.. No utilice un destornillador o
cualquier otro objeto de metal
para extraer los fusibles, ya que
podría crear un cortocircuito o
dañar el sistema.
PRECAUCIÓN
NUNCA reemplace un fusible
por otro que no tenga la misma
potencia.
•Un fusible de mayor
capacidad puede causar
daños y provocar un incendio.
•No monte nunca un cable ni
papel de aluminio en vez del
fusible correspondiente,
incluso como reparación
temporal. Podría provocar
daños en la extensión del
cable y un posible incendio.
ADVERTENCIA
OAEE076009
OAEE076010

7-35
7
Mantenimiento

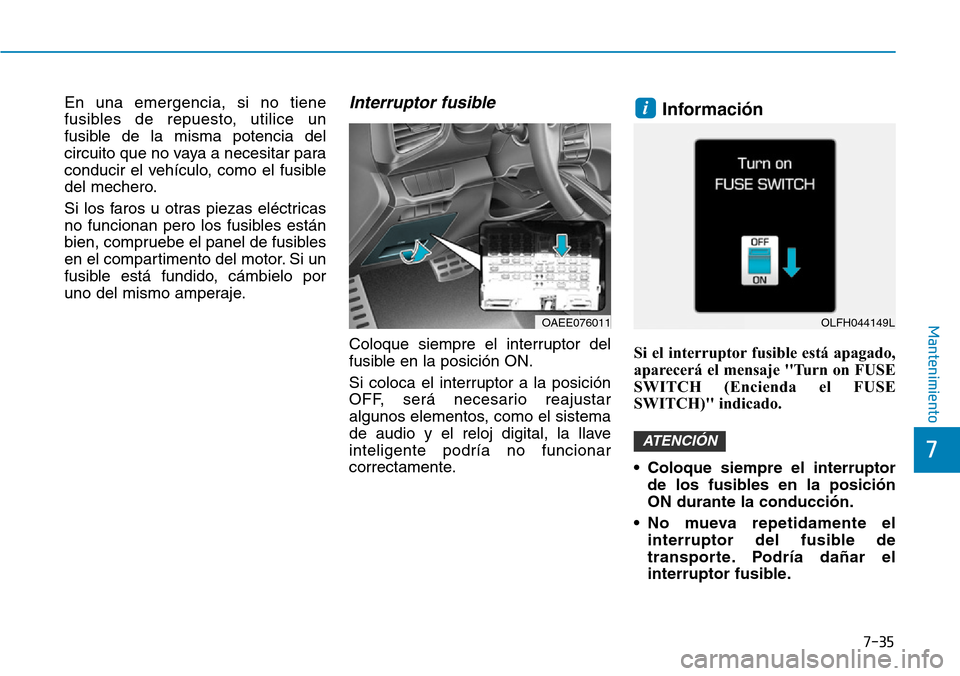

En una emergencia, si no tiene
fusibles de repuesto, utilice un
fusible de la misma potencia del
circuito que no vaya a necesitar para
conducir el vehículo, como el fusible
del mechero.
Si los faros u otras piezas eléctricas
no funcionan pero los fusibles están
bien, compruebe el panel de fusibles
en el compartimento del motor. Si un
fusible está fundido, cámbielo por
uno del mismo amperaje.Interruptor fusible
Coloque siempre el interruptor del
fusible en la posición ON.
Si coloca el interruptor a la posición
OFF, será necesario reajustar
algunos elementos, como el sistema
de audio y el reloj digital, la llave
inteligente podría no funcionar
correctamente.
Información
Si el interruptor fusible está apagado,
aparecerá el mensaje ''Turn on FUSE
SWITCH (Encienda el FUSE
SWITCH)'' indicado.
• Coloque siempre el interruptor
de los fusibles en la posición
ON durante la conducción.
• No mueva repetidamente el
interruptor del fusible de
transporte. Podría dañar el
interruptor fusible.
ATENCIÓN
i
OAEE076011OLFH044149L

7-36
Mantenimiento

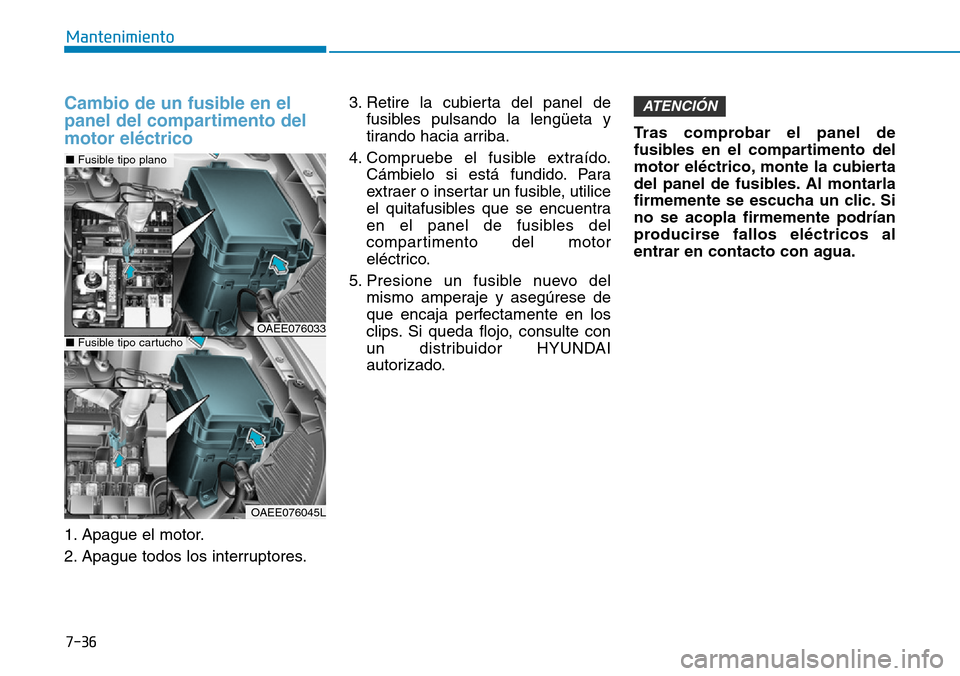

Cambio de un fusible en el
panel del compartimento del
motor eléctrico
1. Apague el motor.
2. Apague todos los interruptores.3. Retire la cubierta del panel de
fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Compruebe el fusible extraído.
Cámbielo si está fundido. Para
extraer o insertar un fusible, utilice
el quitafusibles que se encuentra
en el panel de fusibles del
compartimento del motor
eléctrico.
5. Presione un fusible nuevo del
mismo amperaje y asegúrese de
que encaja perfectamente en los
clips. Si queda flojo, consulte con
un distribuidor HYUNDAI
autorizado.Tras comprobar el panel de
fusibles en el compartimento del
motor eléctrico, monte la cubierta
del panel de fusibles. Al montarla
firmemente se escucha un clic. Si
no se acopla firmemente podrían
producirse fallos eléctricos al
entrar en contacto con agua.
ATENCIÓN
OAEE076033
OAEE076045L
■Fusible tipo plano
■Fusible tipo cartucho

7-37
7
Mantenimiento

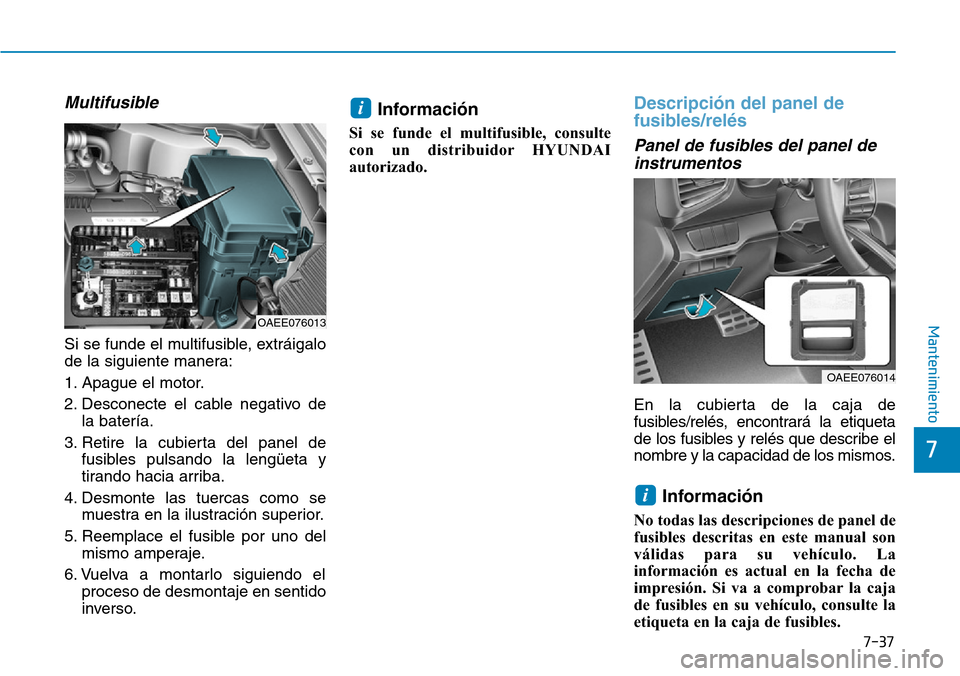

Multifusible
Si se funde el multifusible, extráigalo
de la siguiente manera:
1. Apague el motor.
2. Desconecte el cable negativo de
la batería.
3. Retire la cubierta del panel de
fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Desmonte las tuercas como se
muestra en la ilustración superior.
5. Reemplace el fusible por uno del
mismo amperaje.
6. Vuelva a montarlo siguiendo el
proceso de desmontaje en sentido
inverso.
Información
Si se funde el multifusible, consulte
con un distribuidor HYUNDAI
autorizado.
Descripción del panel de
fusibles/relés
Panel de fusibles del panel de
instrumentos
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe el
nombre y la capacidad de los mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar la caja
de fusibles en su vehículo, consulte la
etiqueta en la caja de fusibles.
i
i
OAEE076013
OAEE076014

7-38
Mantenimiento

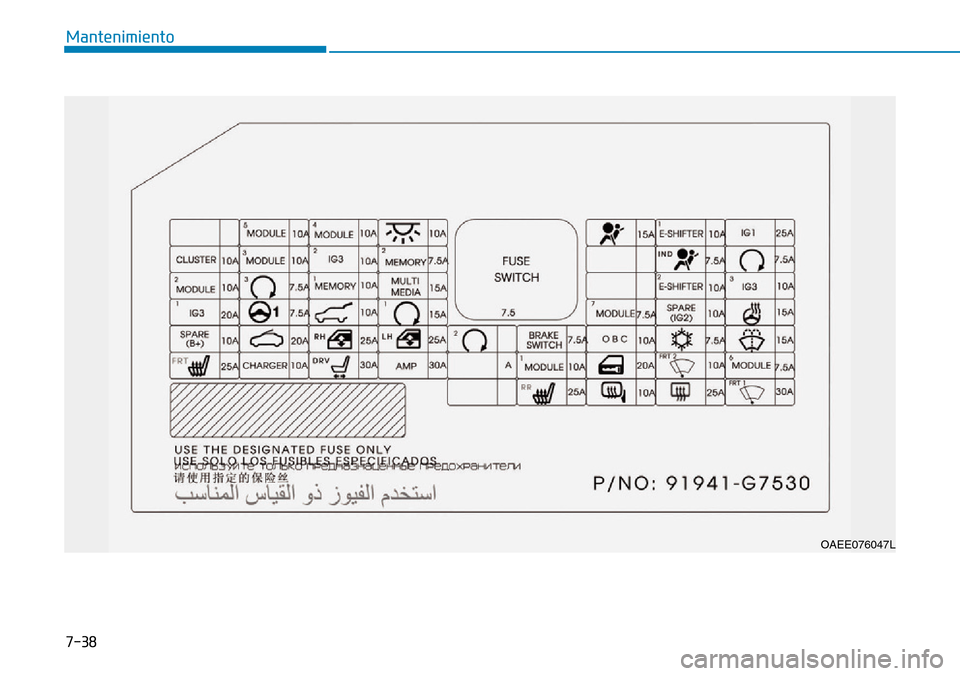

OAEE076047L

7-39
7
Mantenimiento

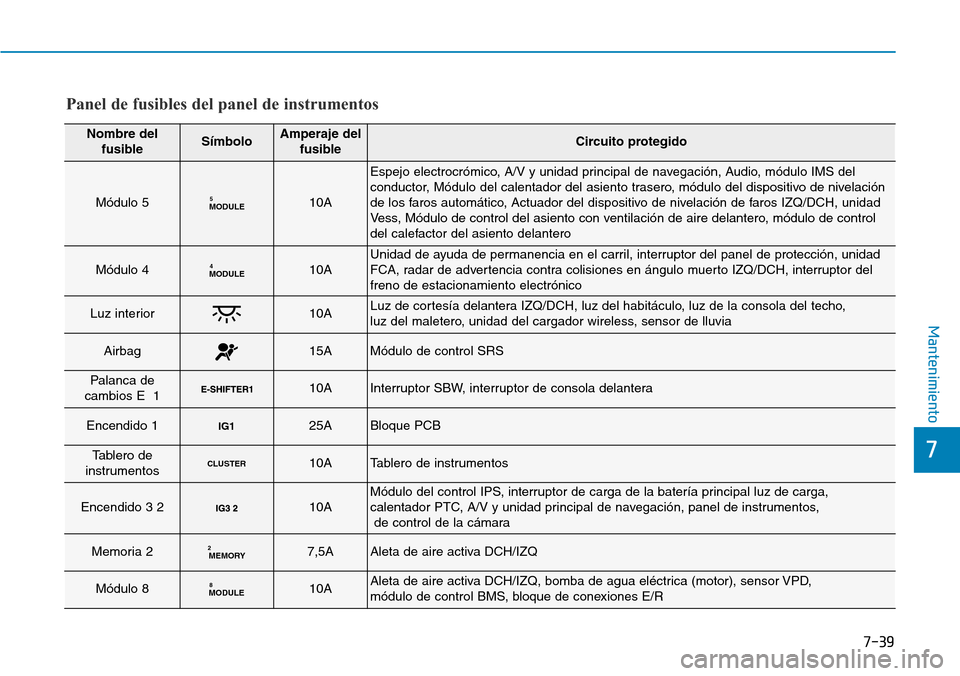

Panel de fusibles del panel de instrumentos
Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
Módulo 5MODULE510A
Espejo electrocrómico, A/V y unidad principal de navegación, Audio, módulo IMS del
conductor, Módulo del calentador del asiento trasero, módulo del dispositivo de nivelación
de los faros automático, Actuador del dispositivo de nivelación de faros IZQ/DCH, unidad
Vess, Módulo de control del asiento con ventilación de aire delantero, módulo de control
del calefactor del asiento delantero
Módulo 4MODULE410AUnidad de ayuda de permanencia en el carril, interruptor del panel de protección, unidad
FCA, radar de advertencia contra colisiones en ángulo muerto IZQ/DCH, interruptor del
freno de estacionamiento electrónico
Luz interior10ALuz de cortesía delantera IZQ/DCH, luz del habitáculo, luz de la consola del techo,
luz del maletero, unidad del cargador wireless, sensor de lluvia
Airbag15AMódulo de control SRS
Palanca de
cambios E 110AInterruptor SBW, interruptor de consola delantera
Encendido 1IG125ABloque PCB
Tablero de
instrumentosCLUSTER10ATablero de instrumentos
Encendido 3 210AMódulo del control IPS, interruptor de carga de la batería principal luz de carga,
calentador PTC, A/V y unidad principal de navegación, panel de instrumentos,
de control de la cámara
Memoria 2MEMORY27,5AAleta de aire activa DCH/IZQ
Módulo 8MODULE810AAleta de aire activa DCH/IZQ, bomba de agua eléctrica (motor), sensor VPD,
módulo de control BMS, bloque de conexiones E/R

7-40
Mantenimiento

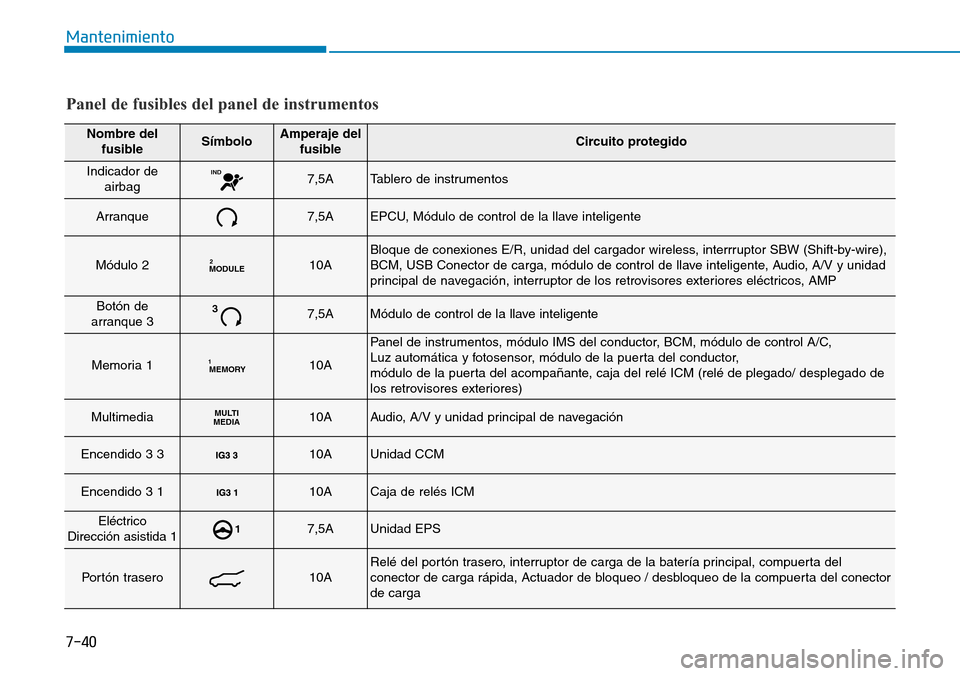

Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
Indicador de
airbagIND7,5ATablero de instrumentos
Arranque7,5AEPCU, Módulo de control de la llave inteligente
Módulo 2MODULE210ABloque de conexiones E/R, unidad del cargador wireless, interrruptor SBW (Shift-by-wire),
BCM, USB Conector de carga, módulo de control de llave inteligente, Audio, A/V y unidad
principal de navegación, interruptor de los retrovisores exteriores eléctricos, AMP
Botón de
arranque 337,5AMódulo de control de la llave inteligente
Memoria 1MEMORY110A
Panel de instrumentos, módulo IMS del conductor, BCM, módulo de control A/C,
Luz automática y fotosensor, módulo de la puerta del conductor,
módulo de la puerta del acompañante, caja del relé ICM (relé de plegado/ desplegado de
los retrovisores exteriores)
MultimediaMULTI
MEDIA10AAudio, A/V y unidad principal de navegación
Encendido 3 310AUnidad CCM
Encendido 3 110ACaja de relés ICM
Eléctrico
Dirección asistida 117,5AUnidad EPS
Portón trasero10ARelé del portón trasero, interruptor de carga de la batería principal, compuerta del
conector de carga rápida, Actuador de bloqueo / desbloqueo de la compuerta del conector
de carga
Panel de fusibles del panel de instrumentos

7-41
7
Mantenimiento
Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
Botón de
arranque 1115AMódulo de control de la llave inteligente
Módulo 7MODULE77,5AMódulo de control del calefactor del asiento delantero, módulo control de la ventilación de
aire del asiento delantero, módulo de control del calefactor del asiento trasero
Volante
calefactado15ABCM
Techo solar20AMotor techo solar
Elevalunas
eléctrico derechoRH25ARelé del elevalunas eléctrico (DCH), interruptor del elevalunas eléctrico del acompañante,
elevalunas eléctrico del conductor
Elevalunas
eléctrico izquierdoLH25ARelé del elevalunas eléctrico (IZQ), interruptor del elevalunas eléctrico del conductor
Módulo del elevalunas eléctrico de seguridad del acompañante
Botón de
arranque 227,5AMódulo del inmovilizador, módulo de control llave inteligente, interruptor del botón
Start/Stop
Interruptor del
frenoBRAKE
SWITCH7,5AInterruptor de la luz de freno, Módulo de control llave inteligente
OBC10AOBC
Aire
acondicionado7,5AIonizador, módulo de control del aire acondicionado, compresor electrónico del aire
acondicionado, bloque de conexiones E/R
Lavaparabrisas15AInterruptor multifunción
Calefactor del
asiento traseroRR25AMódulo del calefactor del asiento trasero
Panel de fusibles del panel de instrumentos

7-42
Mantenimiento

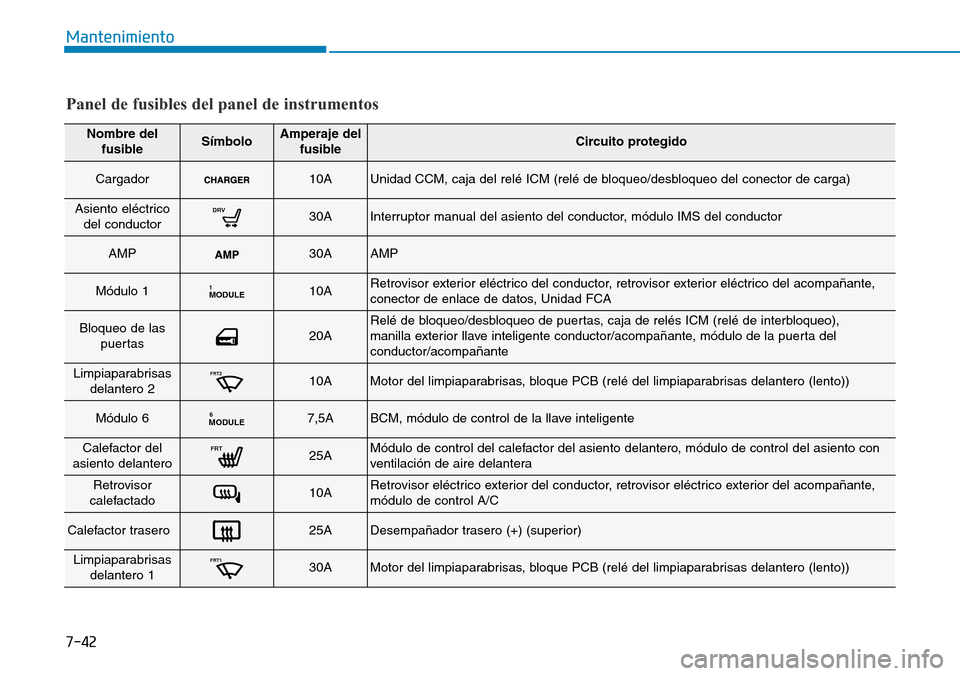

Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
Cargador10AUnidad CCM, caja del relé ICM (relé de bloqueo/desbloqueo del conector de carga)
Asiento eléctrico
del conductorDRV30AInterruptor manual del asiento del conductor, módulo IMS del conductor
AMP30AAMP
Módulo 1MODULE110ARetrovisor exterior eléctrico del conductor, retrovisor exterior eléctrico del acompañante,
conector de enlace de datos, Unidad FCA
Bloqueo de las
puertas20ARelé de bloqueo/desbloqueo de puertas, caja de relés ICM (relé de interbloqueo),
manilla exterior llave inteligente conductor/acompañante, módulo de la puerta del
conductor/acompañante
Limpiaparabrisas
delantero 2FRT210AMotor del limpiaparabrisas, bloque PCB (relé del limpiaparabrisas delantero (lento))
Módulo 6MODULE67,5ABCM, módulo de control de la llave inteligente
Calefactor del
asiento delanteroFRT25AMódulo de control del calefactor del asiento delantero, módulo de control del asiento con
ventilación de aire delantera
Retrovisor
calefactado10ARetrovisor eléctrico exterior del conductor, retrovisor eléctrico exterior del acompañante,
módulo de control A/C
Calefactor trasero25ADesempañador trasero (+) (superior)
Limpiaparabrisas
delantero 1FRT130AMotor del limpiaparabrisas, bloque PCB (relé del limpiaparabrisas delantero (lento))
Panel de fusibles del panel de instrumentos
