Page 541 of 568
7-53
7
Mantenimiento

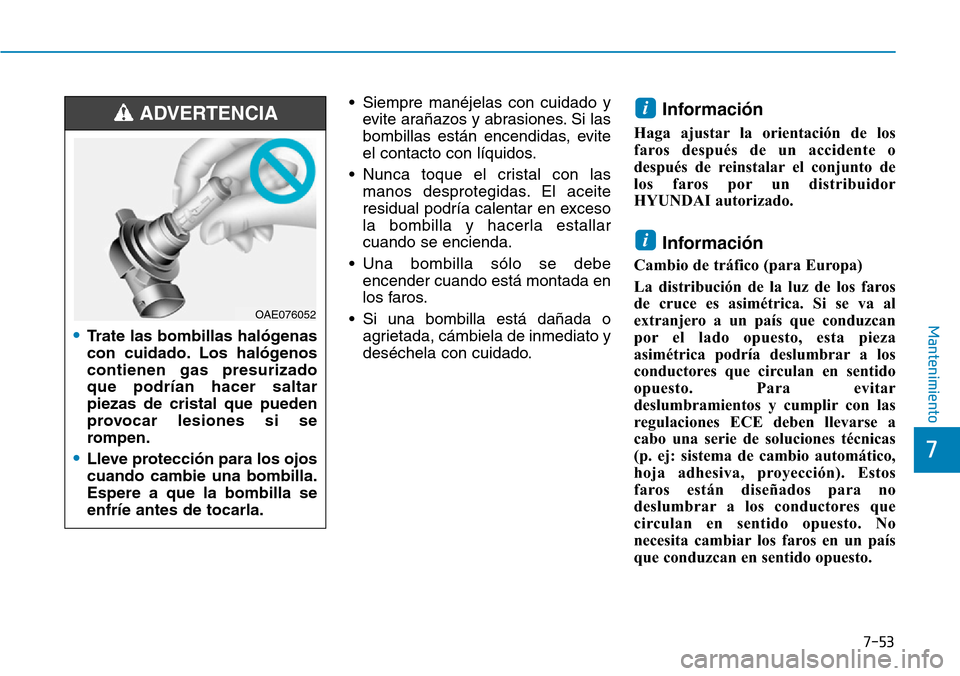

• Siempre manéjelas con cuidado y
evite arañazos y abrasiones. Si las
bombillas están encendidas, evite
el contacto con líquidos.
• Nunca toque el cristal con las
manos desprotegidas. El aceite
residual podría calentar en exceso
la bombilla y hacerla estallar
cuando se encienda.
• Una bombilla sólo se debe
encender cuando está montada en
los faros.
• Si una bombilla está dañada o
agrietada, cámbiela de inmediato y
deséchela con cuidado.Información
Haga ajustar la orientación de los
faros después de un accidente o
después de reinstalar el conjunto de
los faros por un distribuidor
HYUNDAI autorizado.
Información
Cambio de tráfico (para Europa)
La distribución de la luz de los faros
de cruce es asimétrica. Si se va al
extranjero a un país que conduzcan
por el lado opuesto, esta pieza
asimétrica podría deslumbrar a los
conductores que circulan en sentido
opuesto. Para evitar
deslumbramientos y cumplir con las
regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(p. ej: sistema de cambio automático,
hoja adhesiva, proyección). Estos
faros están diseñados para no
deslumbrar a los conductores que
circulan en sentido opuesto. No
necesita cambiar los faros en un país
que conduzcan en sentido opuesto.
i
i
•Trate las bombillas halógenas
con cuidado. Los halógenos
contienen gas presurizado
que podrían hacer saltar
piezas de cristal que pueden
provocar lesiones si se
rompen.
•Lleve protección para los ojos
cuando cambie una bombilla.
Espere a que la bombilla se
enfríe antes de tocarla.
ADVERTENCIA
OAE076052
Page 542 of 568
7-54
Mantenimiento

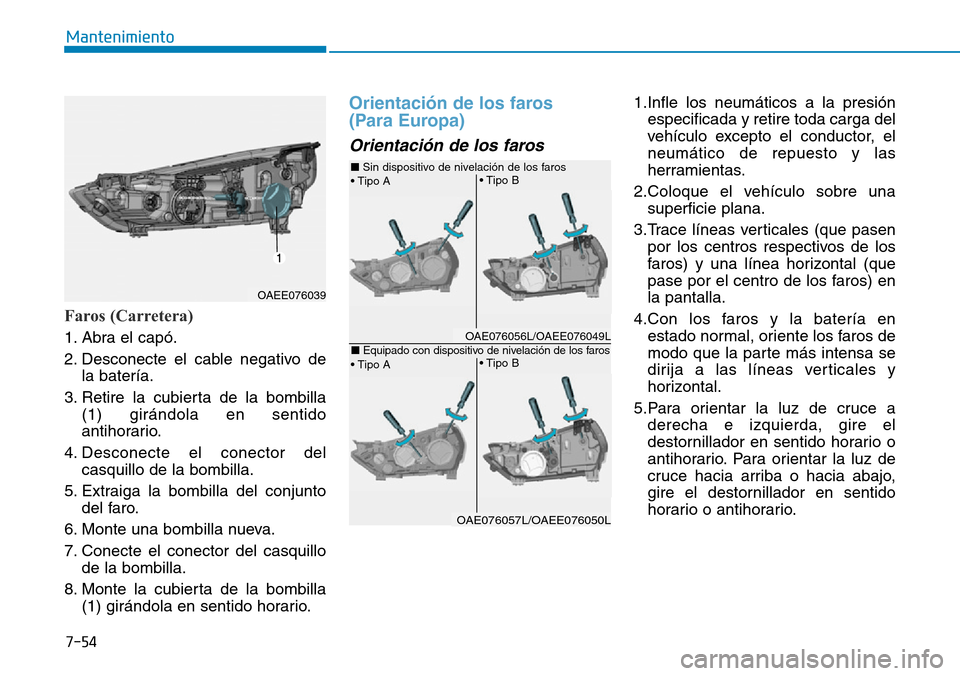

Faros (Carretera)
1. Abra el capó.
2. Desconecte el cable negativo de
la batería.
3. Retire la cubierta de la bombilla
(1) girándola en sentido
antihorario.
4. Desconecte el conector del
casquillo de la bombilla.
5. Extraiga la bombilla del conjunto
del faro.
6. Monte una bombilla nueva.
7. Conecte el conector del casquillo
de la bombilla.
8. Monte la cubierta de la bombilla
(1) girándola en sentido horario.
Orientación de los faros
(Para Europa)
Orientación de los faros
1.Infle los neumáticos a la presión
especificada y retire toda carga del
vehículo excepto el conductor, el
neumático de repuesto y las
herramientas.
2.Coloque el vehículo sobre una
superficie plana.
3.Trace líneas verticales (que pasen
por los centros respectivos de los
faros) y una línea horizontal (que
pase por el centro de los faros) en
la pantalla.
4.Con los faros y la batería en
estado normal, oriente los faros de
modo que la parte más intensa se
dirija a las líneas verticales y
horizontal.
5.Para orientar la luz de cruce a
derecha e izquierda, gire el
destornillador en sentido horario o
antihorario. Para orientar la luz de
cruce hacia arriba o hacia abajo,
gire el destornillador en sentido
horario o antihorario.
• Tipo A• Tipo B
• Tipo B
• Tipo A
OAE076056L/OAEE076049L
■Sin dispositivo de nivelación de los faros
■Equipado con dispositivo de nivelación de los faros
OAE076057L/OAEE076050L
OAEE076039
Page 543 of 568
7-55
7
Mantenimiento

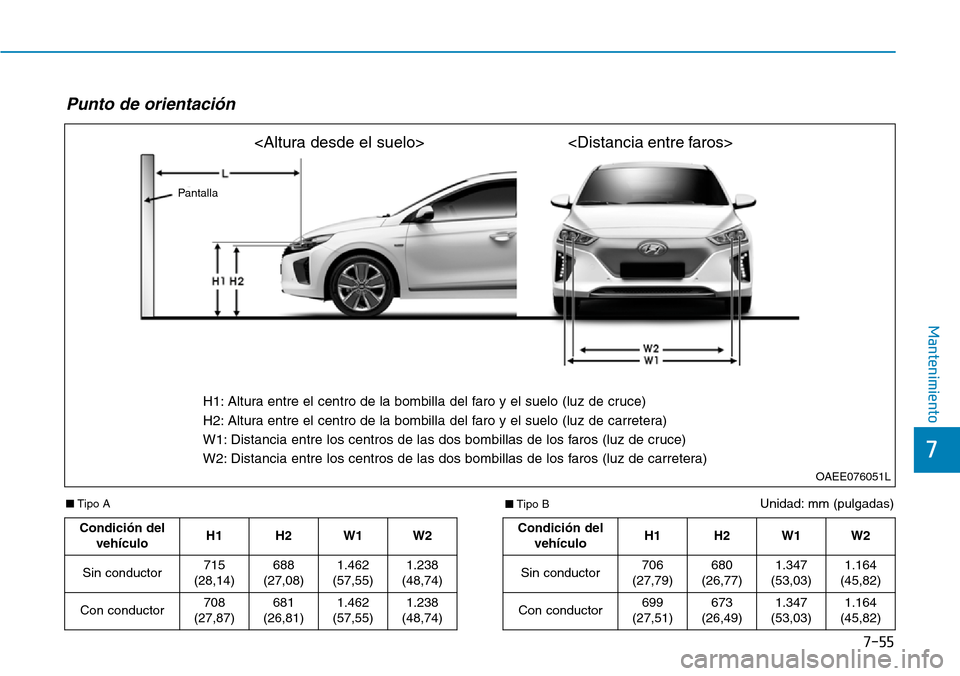

Unidad: mm (pulgadas)
Punto de orientación
OAEE076051L
H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros (luz de carretera)
Pantalla
■Tipo A
■Tipo B
Condición del
vehículoH1 H2W1 W2
Sin conductor715
(28,14)688
(27,08)
1.462
(57,55)1.238
(48,74)
Con conductor708
(27,87)681
(26,81)
1.462
(57,55)1.238
(48,74)
Condición del
vehículoH1 H2W1 W2
Sin conductor706
(27,79)680
(26,77)
1.347
(53,03)1.164
(45,82)
Con conductor699
(27,51)673
(26,49)
1.347
(53,03)1.164
(45,82)
Page 544 of 568
7-56
Mantenimiento

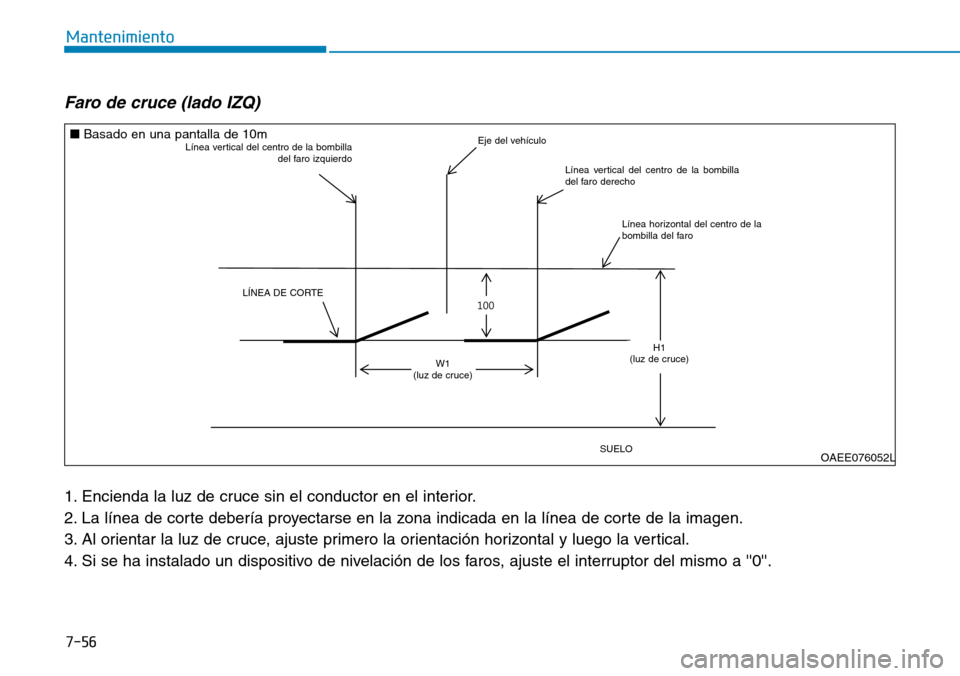

Faro de cruce (lado IZQ)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a ''0''.
: & D U D [ L V
9 H U W L F D O O L Q H R I O H I W
K H D G O D P S E X O E F H Q W H U
& X W R I I O L Q H
9 H U W L F D O O L Q H R I U L J K W
K H D G O D P S E X O E F H Q W H U
+ R U L ] R Q W D O O L Q H R I
K H D G O D P S E X O E F H Q W H U
* 5 2 8 1 '
+
/ R Z E H D P
/ R Z E H D P
OAEE076052L
■Basado en una pantalla de 10mLínea vertical del centro de la bombilla
del faro izquierdoEje del vehículo
Línea vertical del centro de la bombilla
del faro derecho
LÍNEA DE CORTE
W1
(luz de cruce)H1
(luz de cruce)
Línea horizontal del centro de la
bombilla del faro
SUELO
Page 545 of 568
7-57
7
Mantenimiento

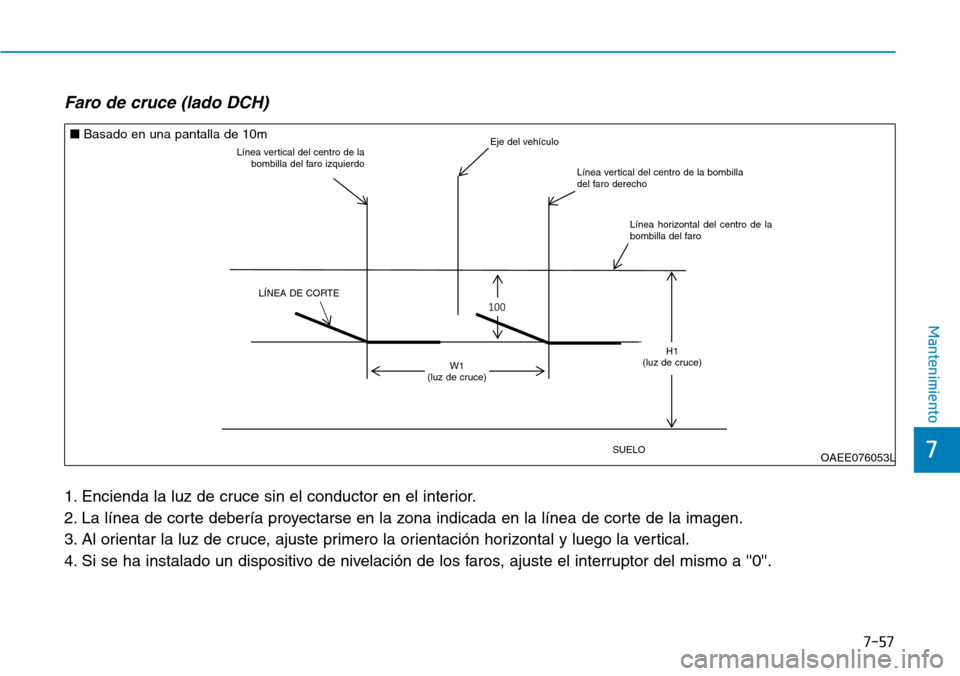

Faro de cruce (lado DCH)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a ''0''.
: & D U D [ L V
9 H U W L F D O O L Q H R I O H I W
K H D G O D P S E X O E F H Q W H U
& X W R I I O L Q H
9 H U W L F D O O L Q H R I U L J K W
K H D G O D P S E X O E F H Q W H U
+ R U L ] R Q W D O O L Q H R I
K H D G O D P S E X O E F H Q W H U
* 5 2 8 1 '
+
/ R Z E H D P
/ R Z E H D P
OAEE076053L
■Basado en una pantalla de 10m
Línea vertical del centro de la
bombilla del faro izquierdoEje del vehículo
Línea vertical del centro de la bombilla
del faro derecho
Línea horizontal del centro de la
bombilla del faro
LÍNEA DE CORTE
W1
(luz de cruce)
SUELO
H1
(luz de cruce)
Page 546 of 568

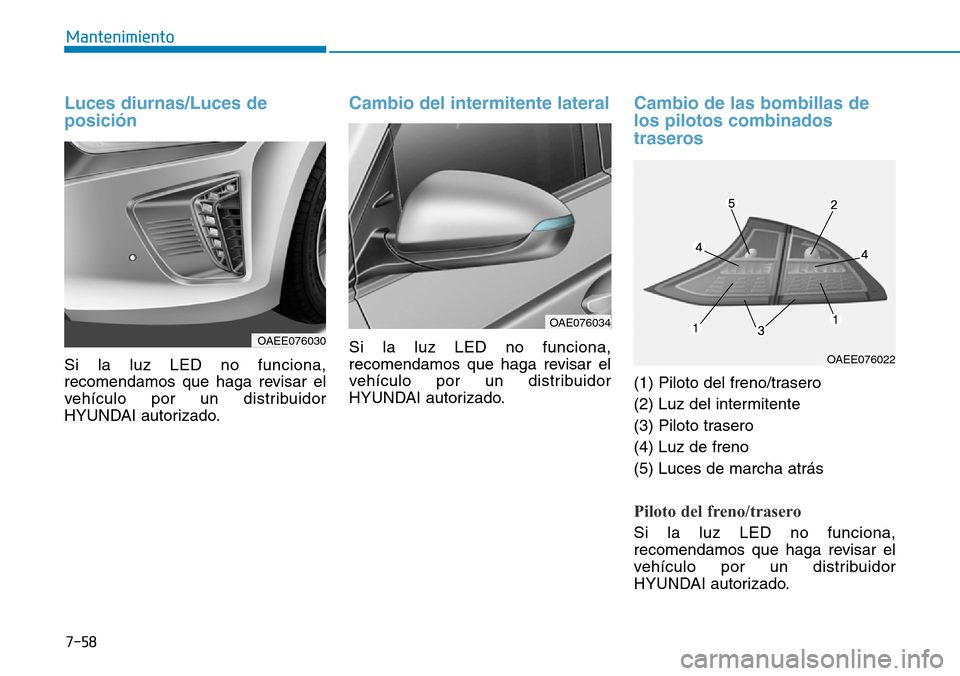

7-58
Mantenimiento
Luces diurnas/Luces de
posición
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Cambio del intermitente lateral
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Cambio de las bombillas de
los pilotos combinados
traseros
(1) Piloto del freno/trasero
(2) Luz del intermitente
(3) Piloto trasero
(4) Luz de freno
(5) Luces de marcha atrás
Piloto del freno/trasero
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
OAE076034
OAEE076022
OAEE076030
Page 547 of 568
7-59
7

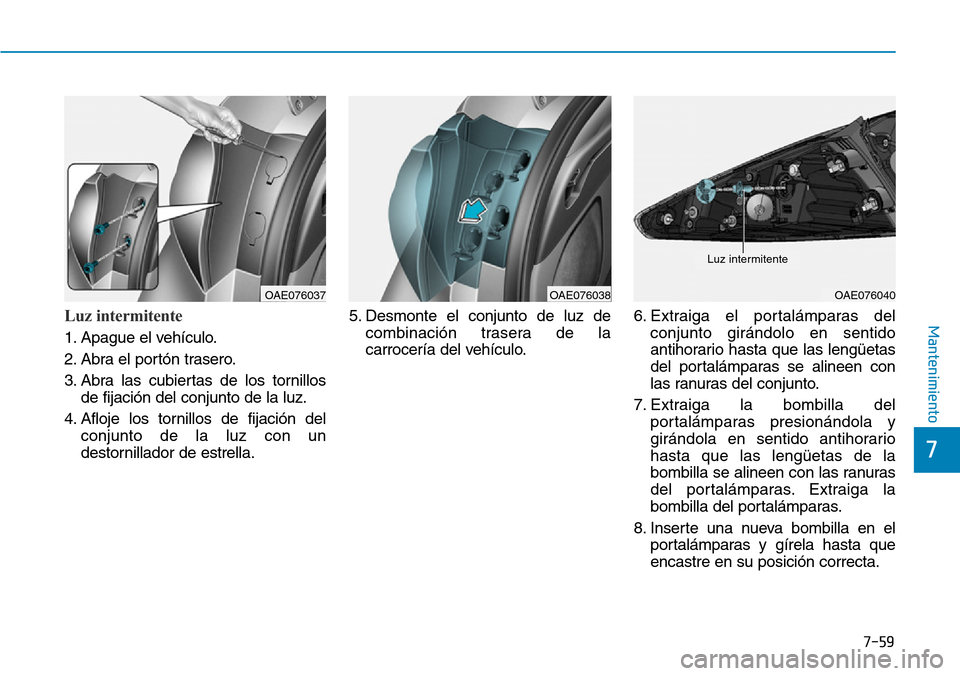

MantenimientoLuz intermitente
1. Apague el vehículo.
2. Abra el portón trasero.
3. Abra las cubiertas de los tornillos
de fijación del conjunto de la luz.
4. Afloje los tornillos de fijación del
conjunto de la luz con un
destornillador de estrella.5. Desmonte el conjunto de luz de
combinación trasera de la
carrocería del vehículo.6. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del portalámparas se alineen con
las ranuras del conjunto.
7. Extraiga la bombilla del
portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las ranuras
del portalámparas. Extraiga la
bombilla del portalámparas.
8. Inserte una nueva bombilla en el
portalámparas y gírela hasta que
encastre en su posición correcta.
OAE076037OAE076038OAE076040
Luz intermitente
Page 548 of 568

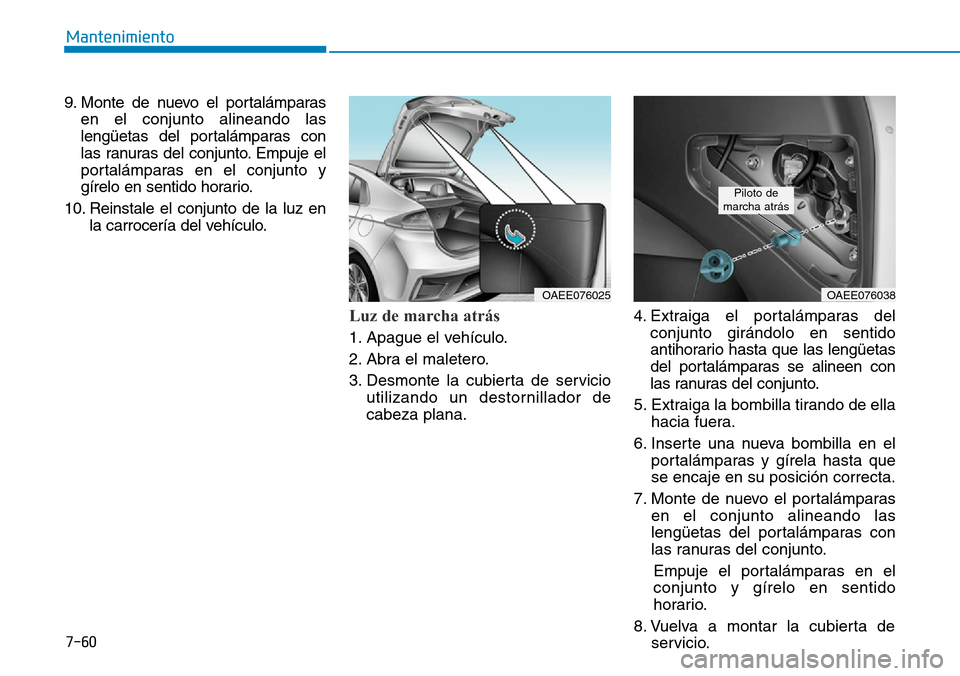

7-60
Mantenimiento
9. Monte de nuevo el portalámparas
en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje el
portalámparas en el conjunto y
gírelo en sentido horario.
10. Reinstale el conjunto de la luz en
la carrocería del vehículo.
Luz de marcha atrás
1. Apague el vehículo.
2. Abra el maletero.
3. Desmonte la cubierta de servicio
utilizando un destornillador de
cabeza plana.4. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del portalámparas se alineen con
las ranuras del conjunto.
5. Extraiga la bombilla tirando de ella
hacia fuera.
6. Inserte una nueva bombilla en el
portalámparas y gírela hasta que
se encaje en su posición correcta.
7. Monte de nuevo el portalámparas
en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
Empuje el portalámparas en el
conjunto y gírelo en sentido
horario.
8. Vuelva a montar la cubierta de
servicio.
OAEE076025OAEE076038
Piloto de
marcha atrás
Page 549 of 568
7-61
7
Mantenimiento

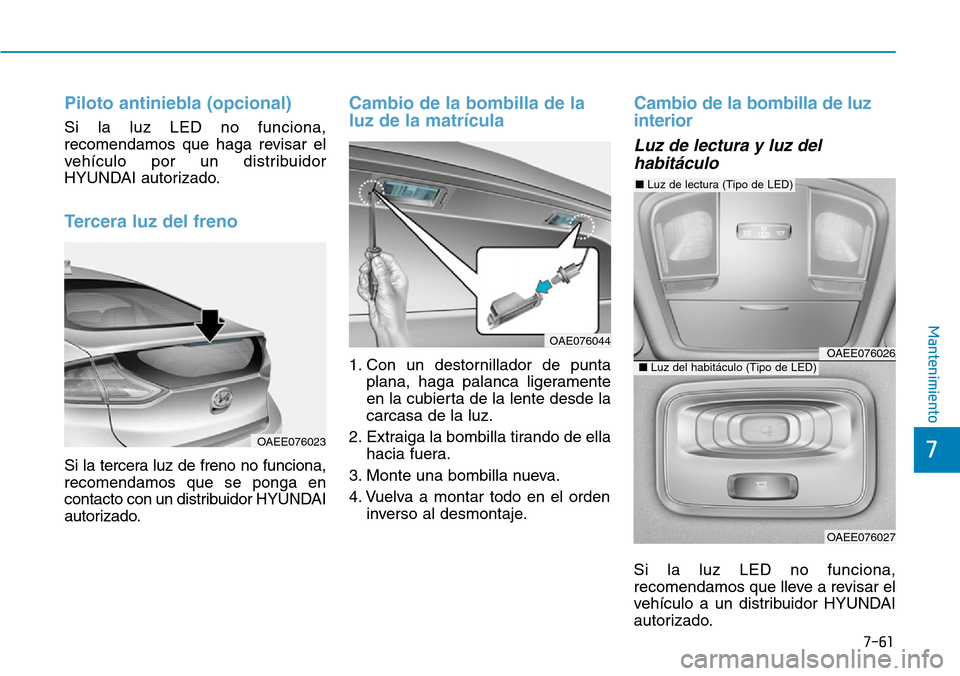

Piloto antiniebla (opcional)
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Tercera luz del freno
Si la tercera luz de freno no funciona,
recomendamos que se ponga en
contacto con un distribuidor HYUNDAI
autorizado.
Cambio de la bombilla de la
luz de la matrícula
1. Con un destornillador de punta
plana, haga palanca ligeramente
en la cubierta de la lente desde la
carcasa de la luz.
2. Extraiga la bombilla tirando de ella
hacia fuera.
3. Monte una bombilla nueva.
4. Vuelva a montar todo en el orden
inverso al desmontaje.
Cambio de la bombilla de luz
interior
Luz de lectura y luz del
habitáculo
Si la luz LED no funciona,
recomendamos que lleve a revisar el
vehículo a un distribuidor HYUNDAI
autorizado.
OAEE076023
OAE076044OAEE076026
OAEE076027
■Luz de lectura (Tipo de LED)
■Luz del habitáculo (Tipo de LED)
Page 550 of 568
7-62
Mantenimiento

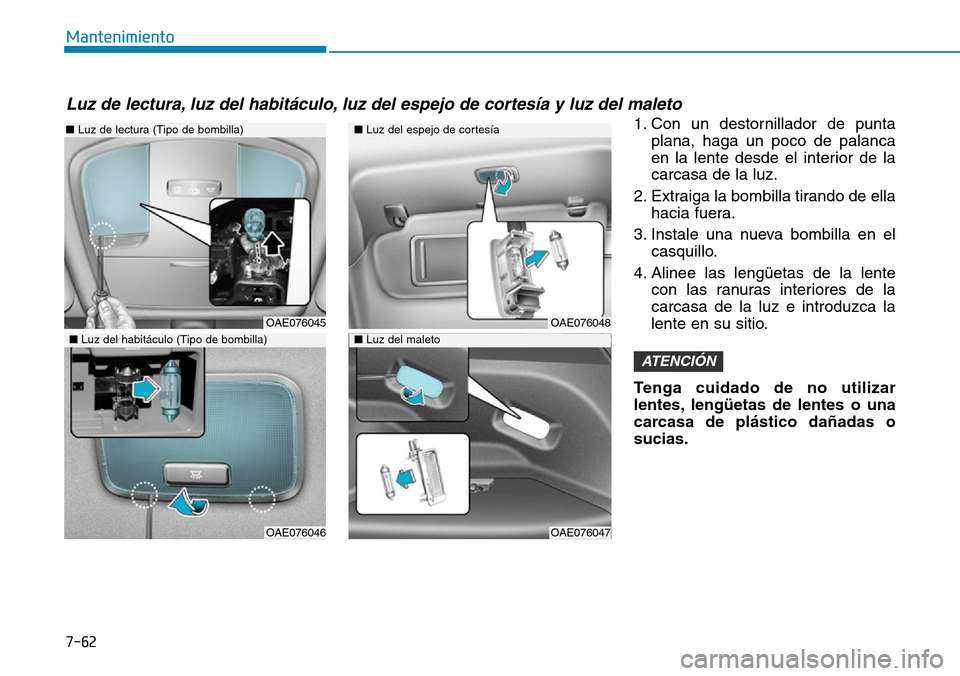

1. Con un destornillador de punta
plana, haga un poco de palanca
en la lente desde el interior de la
carcasa de la luz.
2. Extraiga la bombilla tirando de ella
hacia fuera.
3. Instale una nueva bombilla en el
casquillo.
4. Alinee las lengüetas de la lente
con las ranuras interiores de la
carcasa de la luz e introduzca la
lente en su sitio.
Tenga cuidado de no utilizar
lentes, lengüetas de lentes o una
carcasa de plástico dañadas o
sucias.
ATENCIÓN
■Luz de lectura (Tipo de bombilla)
OAE076045
OAE076046
■Luz del espejo de cortesía
■Luz del maleto
OAE076048
OAE076047
■Luz del habitáculo (Tipo de bombilla)
Luz de lectura, luz del habitáculo, luz del espejo de cortesía y luz del maleto
