Hyundai Ioniq Electric 2019 Manuale del proprietario (in Italian)

5-41
Al volante
5

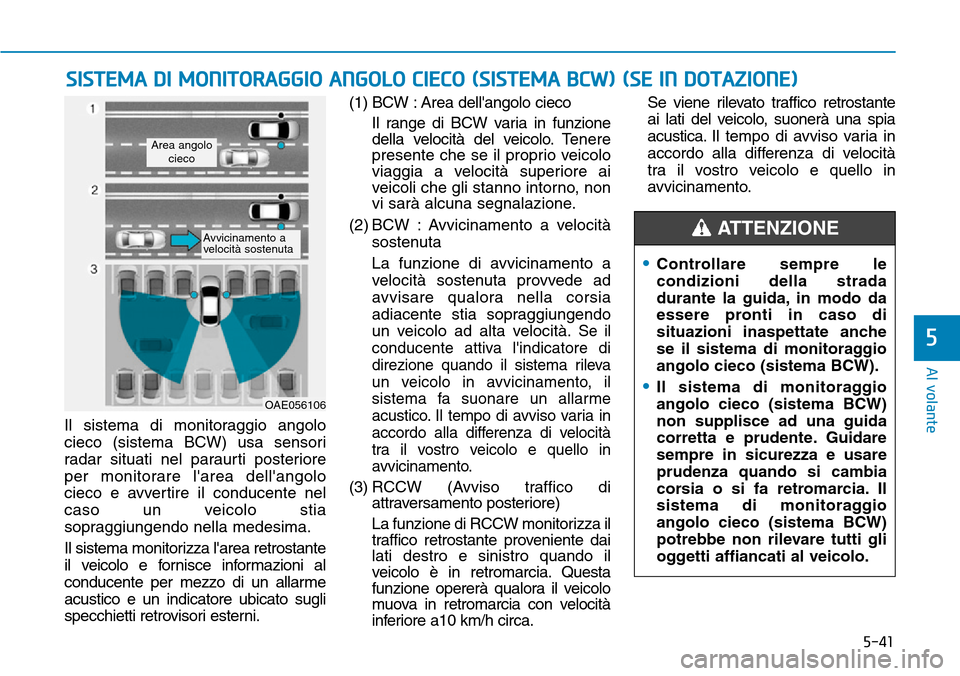

Il sistema di monitoraggio angolo
cieco (sistema BCW) usa sensori
radar situati nel paraurti posteriore
per monitorare l'area dell'angolo
cieco e avvertire il conducente nel
caso un veicolo stia
sopraggiungendo nella medesima.
Il sistema monitorizza l'area retrostante
il veicolo e fornisce informazioni al
conducente per mezzo di un allarme
acustico e un indicatore ubicato sugli
specchietti retrovisori esterni.(1) BCW : Area dell'angolo cieco
Il range di BCW varia in funzione
della velocità del veicolo. Tenere
presente che se il proprio veicolo
viaggia a velocità superiore ai
veicoli che gli stanno intorno, non
vi sarà alcuna segnalazione.
(2) BCW : Avvicinamento a velocità
sostenuta
La funzione di avvicinamento a
velocità sostenuta provvede ad
avvisare qualora nella corsia
adiacente stia sopraggiungendo
un veicolo ad alta velocità.
Se il
conducente attiva l'indicatore di
direzione quando il sistema rileva
un veicolo in avvicinamento, il
sistema fa suonare un allarme
acustico. Il tempo di avviso varia in
accordo alla differenza di velocità
tra il vostro veicolo e quello in
avvicinamento.
(3) RCCW (Avviso traffico di
attraversamento posteriore)
La funzione di RCCW monitorizza il
traffico retrostante proveniente dai
lati destro e sinistro quando il
veicolo è in retromarcia.Questa
funzione opererà qualora il veicolo
muova in retromarcia con velocità
inferiore a10 km/h circa.Se viene rilevato traffico retrostante
ai lati del veicolo, suonerà una spia
acustica. Il tempo di avviso varia in
accordo alla differenza di velocità
tra il vostro veicolo e quello in
avvicinamento.
SISTEMA DI MONITORAGGIO ANGOLO CIECO (SISTEMA BCW) (SE IN DOTAZIONE)
OAE056106
Area angolo
cieco
Avvicinamento a
velocità sostenuta
•Controllare sempre le
condizioni della strada
durante la guida, in modo da
essere pronti in caso di
situazioni inaspettate anche
se il sistema di monitoraggio
angolo cieco (sistema BCW).
•Il sistema di monitoraggio
angolo cieco (sistema BCW)
non supplisce ad una guida
corretta e prudente. Guidare
sempre in sicurezza e usare
prudenza quando si cambia
corsia o si fa retromarcia. Il
sistema di monitoraggio
angolo cieco (sistema BCW)
potrebbe non rilevare tutti gli
oggetti affiancati al veicolo.
ATTENZIONE

5-42
Al volante

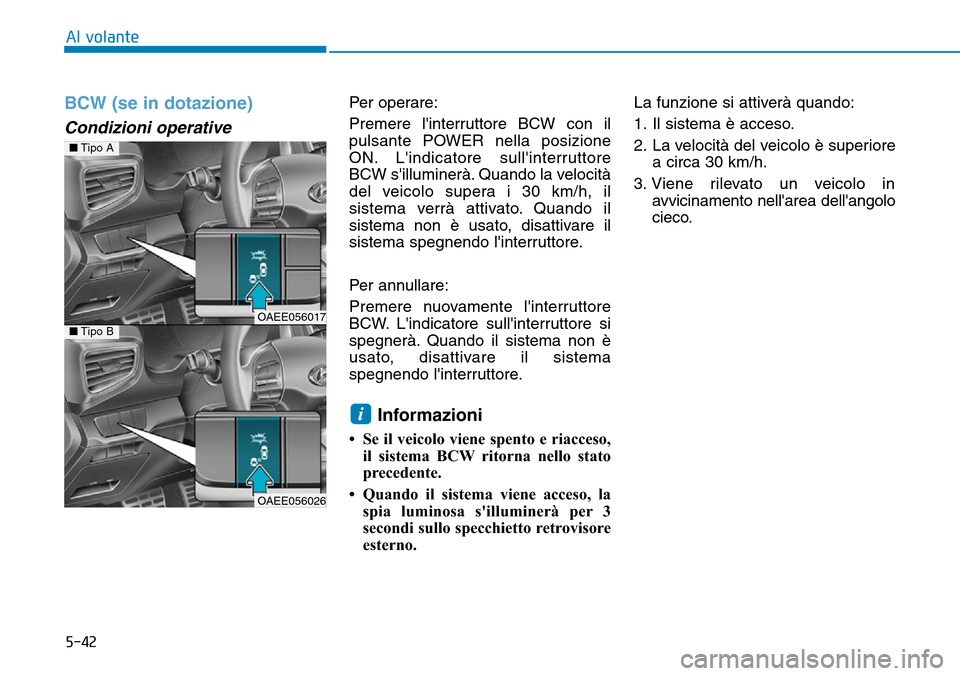

BCW (se in dotazione)
Condizioni operative
Per operare:
Premere l'interruttore BCW con il
pulsante POWER nella posizione
ON. L'indicatore sull'interruttore
BCW s'illuminerà. Quando la velocità
del veicolo supera i 30 km/h, il
sistema verrà attivato. Quando il
sistema non è usato, disattivare il
sistema spegnendo l'interruttore.
Per annullare:
Premere nuovamente l'interruttore
BCW. L'indicatore sull'interruttore si
spegnerà. Quando il sistema non è
usato, disattivare il sistema
spegnendo l'interruttore.
Informazioni
• Se il veicolo viene spento e riacceso,
il sistema BCW ritorna nello stato
precedente.
• Quando il sistema viene acceso, la
spia luminosa s'illuminerà per 3
secondi sullo specchietto retrovisore
esterno.La funzione si attiverà quando:
1. Il sistema è acceso.
2. La velocità del veicolo è superiore
a circa 30 km/h.
3. Viene rilevato un veicolo in
avvicinamento nell'area dell'angolo
cieco.
i
■Tipo A
OAEE056017■Tipo B
OAEE056026

5-43
Al volante
5

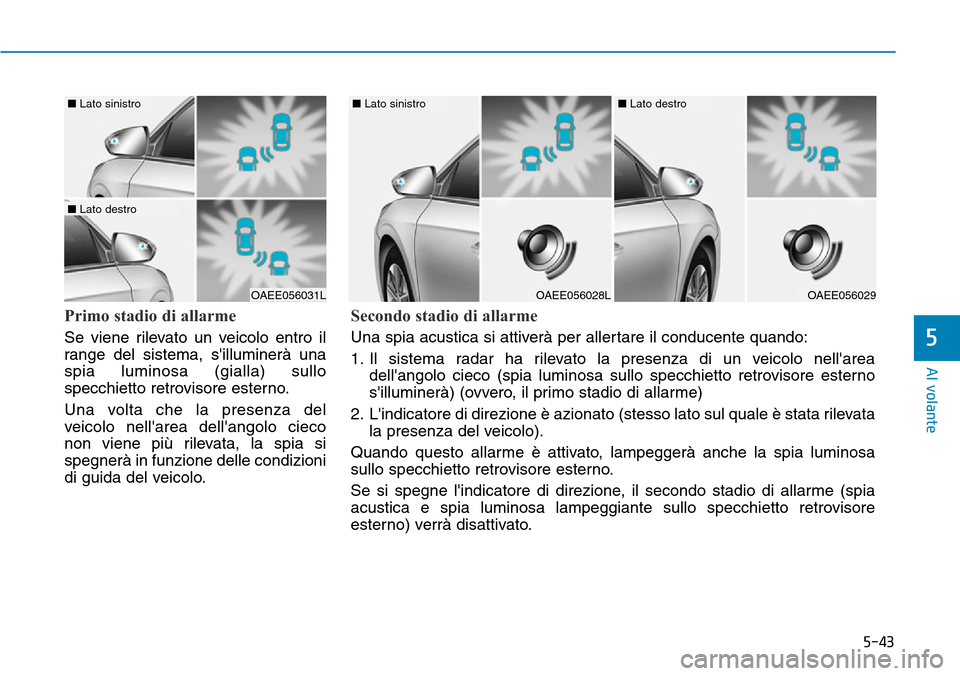

Primo stadio di allarme
Se viene rilevato un veicolo entro il
range del sistema, s'illuminerà una
spia luminosa (gialla) sullo
specchietto retrovisore esterno.
Una volta che la presenza del
veicolo nell'area dell'angolo cieco
non viene più rilevata, la spia si
spegnerà in funzione delle condizioni
di guida del veicolo.
OAEE056031L
■ Lato sinistro
■ Lato destro
OAEE056028L
■ Lato sinistro
OAEE056029
■ Lato destro
Secondo stadio di allarme
Una spia acustica si attiverà per allertare il conducente quando:
1. Il sistema radar ha rilevato la presenza di un veicolo nell'area
dell'angolo cieco (spia luminosa sullo specchietto retrovisore esterno
s'illuminerà) (ovvero, il primo stadio di allarme)
2. L'indicatore di direzione è azionato (stesso lato sul quale è stata rilevata
la presenza del veicolo).
Quando questo allarme è attivato, lampeggerà anche la spia luminosa
sullo specchietto retrovisore esterno.
Se si spegne l'indicatore di direzione, il secondo stadio di allarme (spia
acustica e spia luminosa lampeggiante sullo specchietto retrovisore
esterno) verrà disattivato.

5-44
Al volante
• Il secondo stadio di allarme può
essere disattivato.
- Per disattivare la spia acustica:
Andare a Impostaz.utente →
Assist. conducente e
deselezionare "Suono per BCW"
sul display LCD.
- Per attivare la spia acustica:
Andare a Impostaz.utente →
Assist. conducente e selezionare
"Suono per BCW" sul display LCD.
Informazioni
La funzione spia acustica aiuta ad
allertare il conducente. Disattivare
questa funzione solo quando necessario.
Per maggiori informazioni, fare
riferimento a "Modi display LCD" nel
capitolo 3.
RCCW (Avviso traffico di
attraversamento posteriore)
La funzione di RCCW (Avviso traffico
di attraversamento posteriore) da
dietro monitorizza il traffico
retrostante proveniente dai lati
destro e sinistro quando il veicolo è
in retromarcia.
Condizioni operative
Per operare:
Andare a 'Impostaz.utente →Assist.
conducente e selezionare RCCW
(Avviso traffico di attraversamento
posteriore)' sul display LCD. Il
sistema si accenderà rimanendo in
standby.
Il sistema si accenderà rimanendo in
standby. Il sistema si attiverà quando la
velocità del veicolo sarà inferiore a 10
km/h con cambio in R (Retromarcia).
Se la funzione viene deselezionata
dal quadro strumenti, la funzione si
disattiverà.
Per maggiori informazioni, fare
riferimento a "Modi display LCD"
nel capitolo 3.
Informazioni
• Le ultime impostazioni selezionate
(ON o OFF) di RCCW sono rimaste
nel sistema.
• Il sistema si attiverà quando la
velocità del veicolo sarà inferiore a
10 km/h con il cambio in posizione R
(Retromarcia).
• Il range di rilevamento spia di
collisione con veicolo in
attraversamento da dietro (RCCW)
è di circa 0,5 m ~ 20 m in direzione
di entrambi i lati del veicolo.
Un veicolo in avvicinamento verrà
rilevato qualora la velocità di quel
veicolo sia tra 4 km/h e 36 km/h.
Tenere presente che in presenza di
determinate condizioni il range di
rilevamento può variare. Come
sempre, usare cautela e prestare
sempre la massima attenzione ai
paraggi quando si guida il veicolo in
retromarcia.
i
i

5-45
Al volante
5

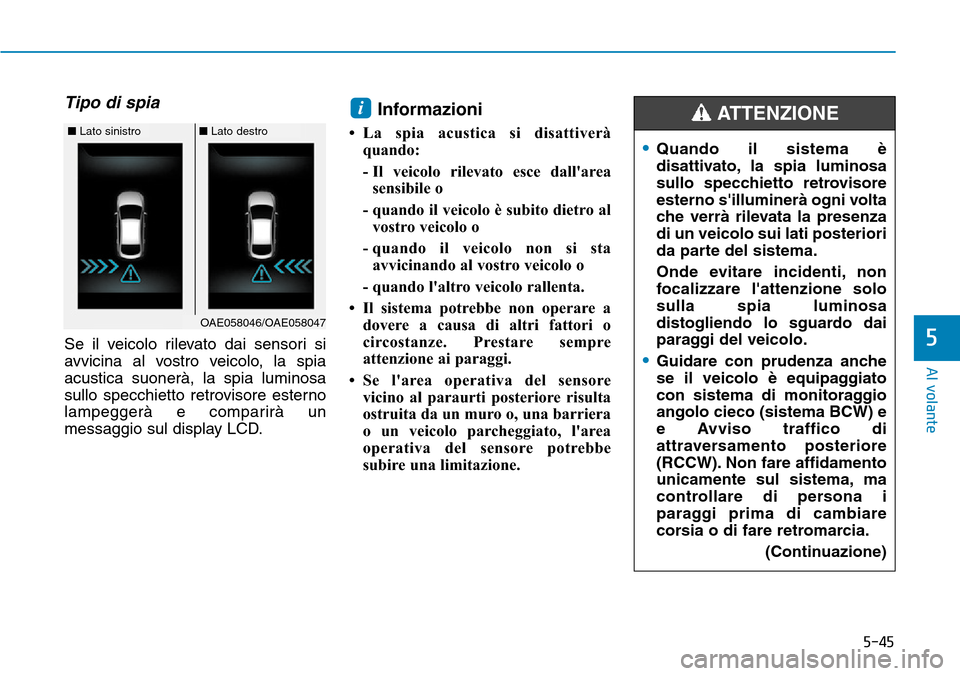

Tipo di spia
Se il veicolo rilevato dai sensori si
avvicina al vostro veicolo, la spia
acustica suonerà, la spia luminosa
sullo specchietto retrovisore esterno
lampeggerà e comparirà un
messaggio sul display LCD.
Informazioni
• La spia acustica si disattiverà
quando:
- Il veicolo rilevato esce dall'area
sensibile o
- quando il veicolo è subito dietro al
vostro veicolo o
- quando il veicolo non si sta
avvicinando al vostro veicolo o
- quando l'altro veicolo rallenta.
• Il sistema potrebbe non operare a
dovere a causa di altri fattori o
circostanze. Prestare sempre
attenzione ai paraggi.
• Se l'area operativa del sensore
vicino al paraurti posteriore risulta
ostruita da un muro o, una barriera
o un veicolo parcheggiato, l'area
operativa del sensore potrebbe
subire una limitazione.
i
■ Lato sinistro■ Lato destro
OAE058046/OAE058047
•Quando il sistema è
disattivato, la spia luminosa
sullo specchietto retrovisore
esterno s'illuminerà ogni volta
che verrà rilevata la presenza
di un veicolo sui lati posteriori
da parte del sistema.
Onde evitare incidenti, non
focalizzare l'attenzione solo
sulla spia luminosa
distogliendo lo sguardo dai
paraggi del veicolo.
•Guidare con prudenza anche
se il veicolo è equipaggiato
con sistema di monitoraggio
angolo cieco (sistema BCW) e
e Avviso traffico di
attraversamento posteriore
(RCCW). Non fare affidamento
unicamente sul sistema, ma
controllare di persona i
paraggi prima di cambiare
corsia o di fare retromarcia.
(Continuazione)
ATTENZIONE

5-46
Al volante
• Il sistema potrebbe non
funzionare a dovere se il
paraurti è stato danneggiato o
se il paraurti posteriore è stato
sostituito o riparato.
• Il range di rilevamento varia in
qualche misura a seconda della
larghezza della strada. Quando
la strada è stretta, il sistema
potrebbe rilevare i veicoli che
viaggiano nella corsia adiacente.
• Il sistema potrebbe spegnersi a
causa di forti onde
elettromagnetiche.

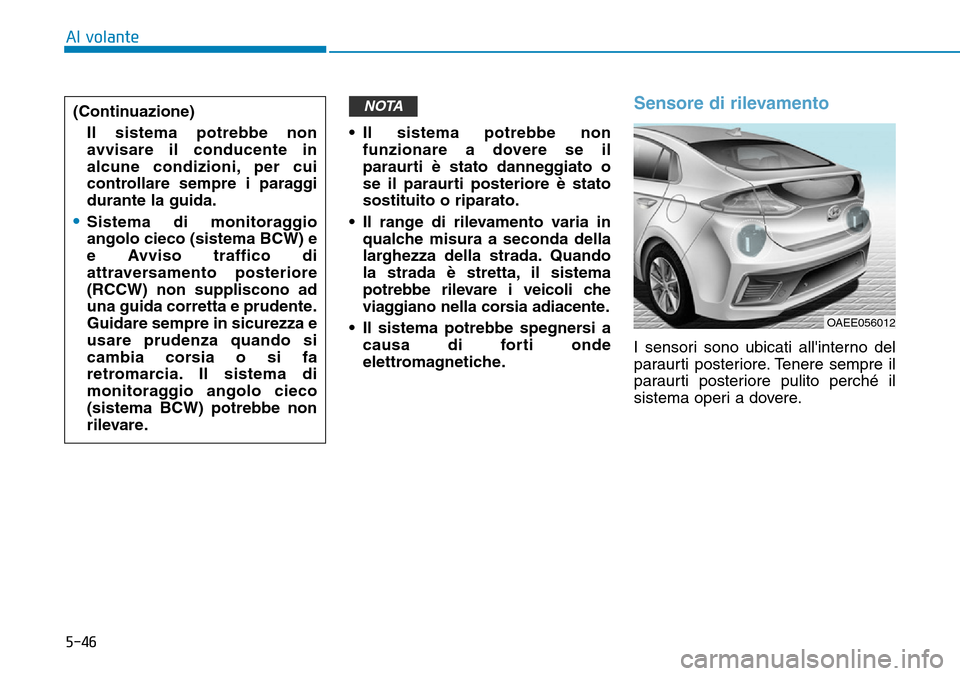

Sensore di rilevamento
I sensori sono ubicati all'interno del
paraurti posteriore. Tenere sempre il
paraurti posteriore pulito perché il
sistema operi a dovere.
NOTA
OAEE056012
(Continuazione)
Il sistema potrebbe non
avvisare il conducente in
alcune condizioni, per cui
controllare sempre i paraggi
durante la guida.
•Sistema di monitoraggio
angolo cieco (sistema BCW) e
e Avviso traffico di
attraversamento posteriore
(RCCW) non suppliscono ad
una guida corretta e prudente.
Guidare sempre in sicurezza e
usare prudenza quando si
cambia corsia o si fa
retromarcia. Il sistema di
monitoraggio angolo cieco
(sistema BCW) potrebbe non
rilevare.

5-47
Al volante
5

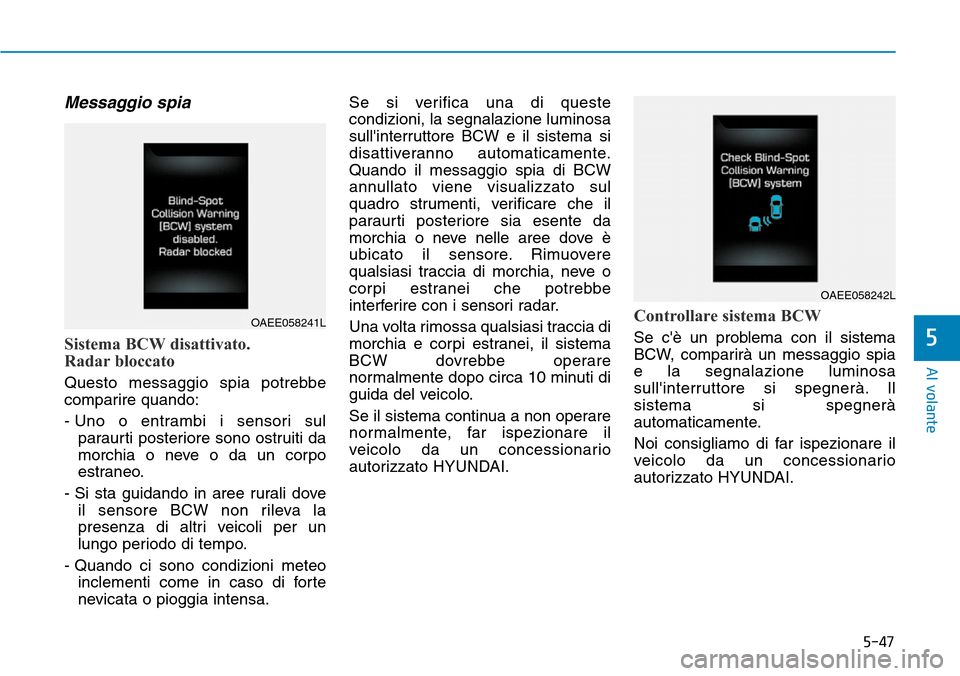

Messaggio spia
Sistema BCW disattivato.
Radar bloccato
Questo messaggio spia potrebbe
comparire quando:
- Uno o entrambi i sensori sul
paraurti posteriore sono ostruiti da
morchia o neve o da un corpo
estraneo.
- Si sta guidando in aree rurali dove
il sensore BCW non rileva la
presenza di altri veicoli per un
lungo periodo di tempo.
- Quando ci sono condizioni meteo
inclementi come in caso di forte
nevicata o pioggia intensa.Se si verifica una di queste
condizioni, la segnalazione luminosa
sull'interruttore BCW e il sistema si
disattiveranno automaticamente.
Quando il messaggio spia di BCW
annullato viene visualizzato sul
quadro strumenti, verificare che il
paraurti posteriore sia esente da
morchia o neve nelle aree dove è
ubicato il sensore. Rimuovere
qualsiasi traccia di morchia, neve o
corpi estranei che potrebbe
interferire con i sensori radar.
Una volta rimossa qualsiasi traccia di
morchia e corpi estranei, il sistema
BCW dovrebbe operare
normalmente dopo circa 10 minuti di
guida del veicolo.
Se il sistema continua a non operare
normalmente, far ispezionare il
veicolo da un concessionario
autorizzato HYUNDAI.
Controllare sistema BCW
Se c'è un problema con il sistema
BCW, comparirà un messaggio spia
e la segnalazione luminosa
sull'interruttore si spegnerà. Il
sistema si spegnerà
automaticamente.
Noi consigliamo di far ispezionare il
veicolo da un concessionario
autorizzato HYUNDAI.
OAEE058242L
OAEE058241L

5-48

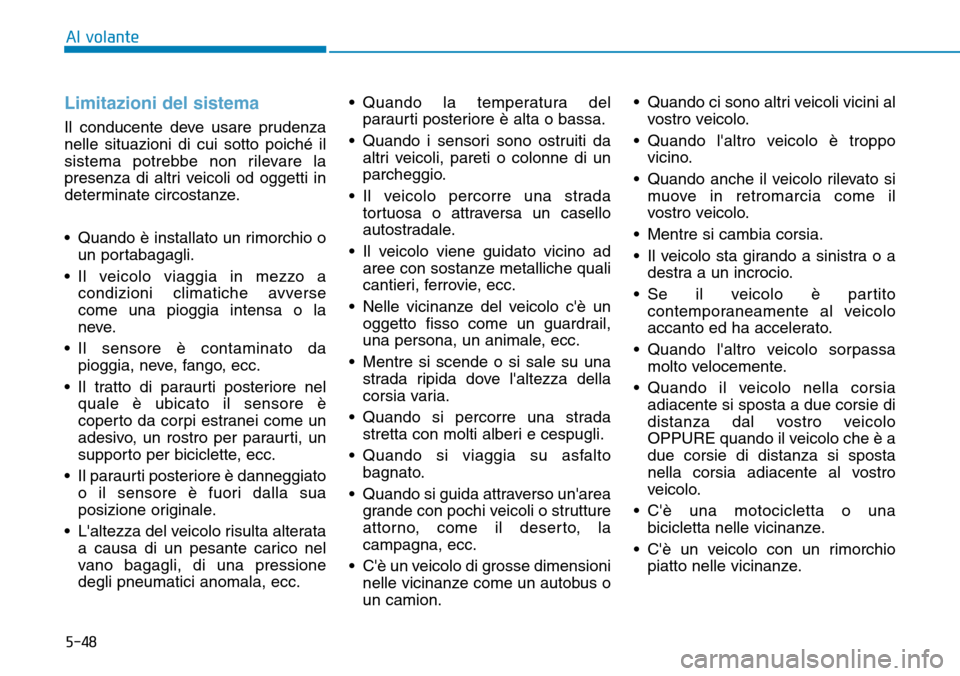

Limitazioni del sistema
Il conducente deve usare prudenza
nelle situazioni di cui sotto poiché il
sistema potrebbe non rilevare la
presenza di altri veicoli od oggetti in
determinate circostanze.
• Quando è installato un rimorchio o
un portabagagli.
• Il veicolo viaggia in mezzo a
condizioni climatiche avverse
come una pioggia intensa o la
neve.
• Il sensore è contaminato da
pioggia, neve, fango, ecc.
• Il tratto di paraurti posteriore nel
quale è ubicato il sensore è
coperto da corpi estranei come un
adesivo, un rostro per paraurti, un
supporto per biciclette, ecc.
• Il paraurti posteriore è danneggiato
o il sensore è fuori dalla sua
posizione originale.
• L'altezza del veicolo risulta alterata
a causa di un pesante carico nel
vano bagagli, di una pressione
degli pneumatici anomala, ecc.• Quando la temperatura del
paraurti posteriore è alta o bassa.
• Quando i sensori sono ostruiti da
altri veicoli, pareti o colonne di un
parcheggio.
• Il veicolo percorre una strada
tortuosa o attraversa un casello
autostradale.
• Il veicolo viene guidato vicino ad
aree con sostanze metalliche quali
cantieri, ferrovie, ecc.
• Nelle vicinanze del veicolo c'è un
oggetto fisso come un guardrail,
una persona, un animale, ecc.
• Mentre si scende o si sale su una
strada ripida dove l'altezza della
corsia varia.
• Quando si percorre una strada
stretta con molti alberi e cespugli.
• Quando si viaggia su asfalto
bagnato.
• Quando si guida attraverso un'area
grande con pochi veicoli o strutture
attorno, come il deserto, la
campagna, ecc.
• C'è un veicolo di grosse dimensioni
nelle vicinanze come un autobus o
un camion.• Quando ci sono altri veicoli vicini al
vostro veicolo.
• Quando l'altro veicolo è troppo
vicino.
• Quando anche il veicolo rilevato si
muove in retromarcia come il
vostro veicolo.
• Mentre si cambia corsia.
• Il veicolo sta girando a sinistra o a
destra a un incrocio.
• Se il veicolo è partito
contemporaneamente al veicolo
accanto ed ha accelerato.
• Quando l'altro veicolo sorpassa
molto velocemente.
• Quando il veicolo nella corsia
adiacente si sposta a due corsie di
distanza dal vostro veicolo
OPPURE quando il veicolo che è a
due corsie di distanza si sposta
nella corsia adiacente al vostro
veicolo.
• C'è una motocicletta o una
bicicletta nelle vicinanze.
• C'è un veicolo con un rimorchio
piatto nelle vicinanze.
Al volante

5-49
Al volante

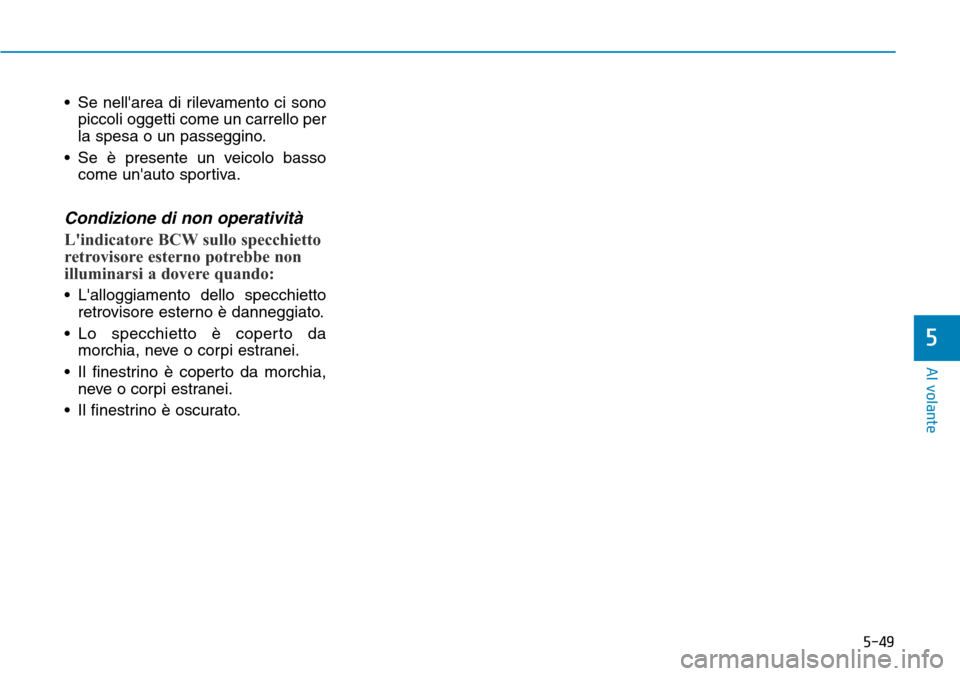

• Se nell'area di rilevamento ci sono
piccoli oggetti come un carrello per
la spesa o un passeggino.
• Se è presente un veicolo basso
come un'auto sportiva.
Condizione di non operatività
L'indicatore BCW sullo specchietto
retrovisore esterno potrebbe non
illuminarsi a dovere quando:
• L'alloggiamento dello specchietto
retrovisore esterno è danneggiato.
• Lo specchietto è coperto da
morchia, neve o corpi estranei.
• Il finestrino è coperto da morchia,
neve o corpi estranei.
• Il finestrino è oscurato.
5

5-50
Al volante

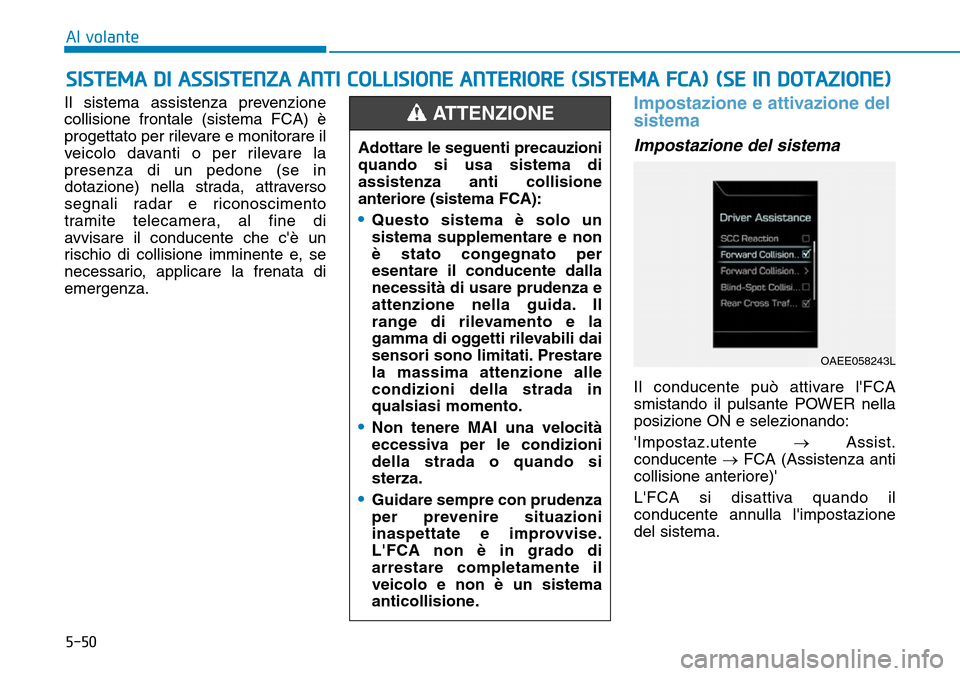

Il sistema assistenza prevenzione
collisione frontale (sistema FCA) è
progettato per rilevare e monitorare il
veicolo davanti o per rilevare la
presenza di un pedone (se in
dotazione) nella strada, attraverso
segnali radar e riconoscimento
tramite telecamera, al fine di
avvisare il conducente che c'è un
rischio di collisione imminente e, se
necessario, applicare la frenata di
emergenza.
Impostazione e attivazione del
sistema
Impostazione del sistema
Il conducente può attivare l'FCA
smistando il pulsante POWER nella
posizione ON e selezionando:
'Impostaz.utente →Assist.
conducente →FCA (Assistenza anti
collisione anteriore)'
L'FCA si disattiva quando il
conducente annulla l'impostazione
del sistema.
SISTEMA DI ASSISTENZA ANTI COLLISIONE ANTERIORE (SISTEMA FCA) (SE IN DOTAZIONE)
Adottare le seguenti precauzioni
quando si usa sistema di
assistenza anti collisione
anteriore (sistema FCA):
•Questo sistema è solo un
sistema supplementare e non
è stato congegnato per
esentare il conducente dalla
necessità di usare prudenza e
attenzione nella guida. Il
range di rilevamento e la
gamma di oggetti rilevabili dai
sensori sono limitati. Prestare
la massima attenzione alle
condizioni della strada in
qualsiasi momento.
•Non tenere MAI una velocità
eccessiva per le condizioni
della strada o quando si
sterza.
•Guidare sempre con prudenza
per prevenire situazioni
inaspettate e improvvise.
L'FCA non è in grado di
arrestare completamente il
veicolo e non è un sistema
anticollisione.
ATTENZIONE
OAEE058243L
