7-10
Manutenzione

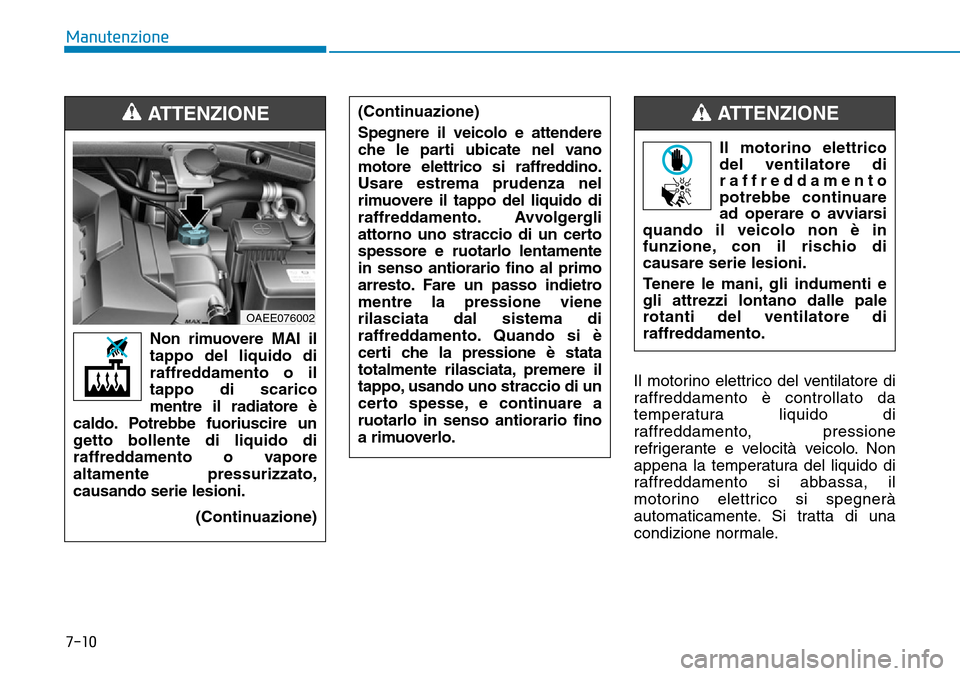

Il motorino elettrico del ventilatore di
raffreddamento è controllato da
temperatura liquido di
raffreddamento, pressione
refrigerante e velocità veicolo. Non
appena la temperatura del liquido di
raffreddamento si abbassa, il
motorino elettrico si spegnerà
automaticamente. Si tratta di una
condizione normale. (Continuazione)
Spegnere il veicolo e attendere
che le parti ubicate nel vano
motore elettrico si raffreddino.
Usare estrema prudenza nel
rimuovere il tappo del liquido di
raffreddamento. Avvolgergli
attorno uno straccio di un certo
spessore e ruotarlo lentamente
in senso antiorario fino al primo
arresto. Fare un passo indietro
mentre la pressione viene
rilasciata dal sistema di
raffreddamento. Quando si è
certi che la pressione è stata
totalmente rilasciata, premere il
tappo, usando uno straccio di un
certo spesse, e continuare a
ruotarlo in senso antiorario fino
a rimuoverlo.
Non rimuovere MAI il
tappo del liquido di
raffreddamento o il
tappo di scarico
mentre il radiatore è
caldo. Potrebbe fuoriuscire un
getto bollente di liquido di
raffreddamento o vapore
altamente pressurizzato,
causando serie lesioni.
(Continuazione)
ATTENZIONE
OAEE076002
Il motorino elettrico
del ventilatore di
raffreddamento
potrebbe continuare
ad operare o avviarsi
quando il veicolo non è in
funzione, con il rischio di
causare serie lesioni.
Tenere le mani, gli indumenti e
gli attrezzi lontano dalle pale
rotanti del ventilatore di
raffreddamento.
ATTENZIONE

7-11
7
Manutenzione
Liquido di raffreddamento
consigliato
• Quando si aggiunge liquido di
raffreddamento nel vostro veicolo,
usare solamente acqua deionizzata,
acqua distillata o acqua dolce e non
mescolare mai acqua dura con il
liquido di raffreddamento introdotto
in fabbrica.
• Una miscela di liquido di
raffreddamento impropria può
causare seri malfunzionamenti o
danni al sistema veicolo elettrico.
• Non usare liquidi di raffreddamento
contenenti alcool o metanolo e non
miscelare questi con il liquido di
raffreddamento specificato.
• Non usare una soluzione dove il
contenuto di antigelo è superiore al
60% o inferiore al 35%, poiché
queste percentuali riducono
l'efficacia della soluzione. Assicurarsi che il tappo liquido
di raffreddamento sia chiuso a
dovere dopo il rifornimento di
liquido di raffreddamento.
1. Controllare se l'etichetta del
tappo liquido di raffreddamento
è dritta frontalmente.
(Continuazione)
ATTENZIONE
OTL075062
■Vista anteriore del vano motore elettrico
(Continuazione)
2. Assicurarsi che le sottili
sporgenze all'interno del tappo
liquido di raffreddamento siano
saldamente interbloccate.
OAEE076044L
■Vista posteriore del vano motore elettrico

7-12
Manutenzione

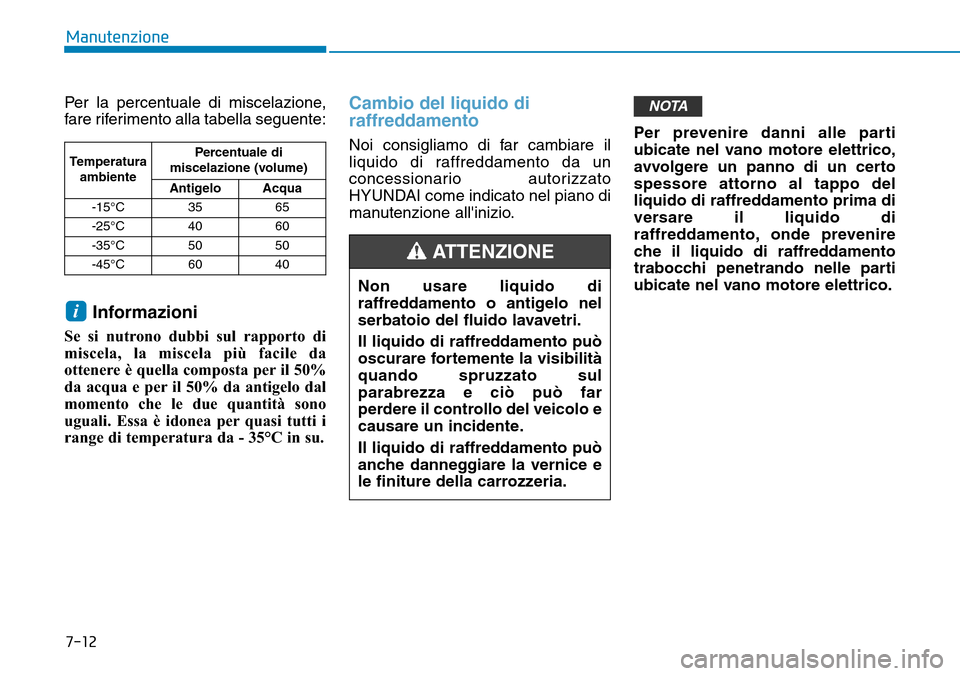

Per la percentuale di miscelazione,
fare riferimento alla tabella seguente:
Informazioni
Se si nutrono dubbi sul rapporto di
miscela, la miscela più facile da
ottenere è quella composta per il 50%
da acqua e per il 50% da antigelo dal
momento che le due quantità sono
uguali. Essa è idonea per quasi tutti i
range di temperatura da - 35°C in su.
Cambio del liquido di
raffreddamento
Noi consigliamo di far cambiare il
liquido di raffreddamento da un
concessionario autorizzato
HYUNDAI come indicato nel piano di
manutenzione all'inizio.Per prevenire danni alle parti
ubicate nel vano motore elettrico,
avvolgere un panno di un certo
spessore attorno al tappo del
liquido di raffreddamento prima di
versare il liquido di
raffreddamento, onde prevenire
che il liquido di raffreddamento
trabocchi penetrando nelle parti
ubicate nel vano motore elettrico.
NOTA
i
Non usare liquido di
raffreddamento o antigelo nel
serbatoio del fluido lavavetri.
Il liquido di raffreddamento può
oscurare fortemente la visibilità
quando spruzzato sul
parabrezza e ciò può far
perdere il controllo del veicolo e
causare un incidente.
Il liquido di raffreddamento può
anche danneggiare la vernice e
le finiture della carrozzeria.
ATTENZIONE
Temperatura
ambientePercentuale di
miscelazione (volume)
Antigelo Acqua
-15°C 35 65
-25°C 40 60
-35°C 50 50
-45°C 60 40

7-13
7
Manutenzione

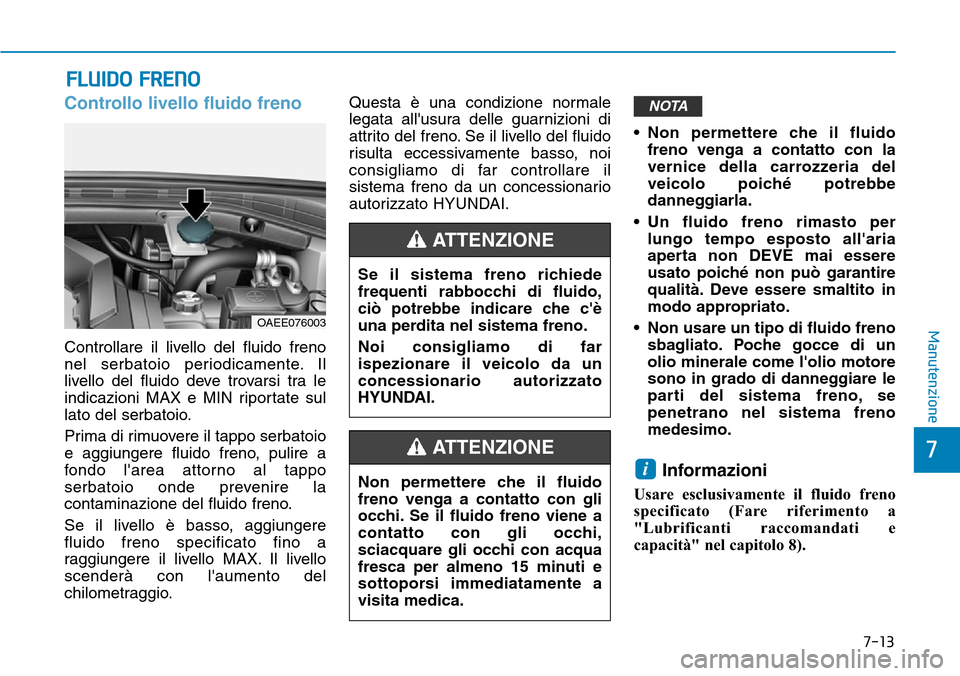

FLUIDO FRENO
Controllo livello fluido freno
Controllare il livello del fluido freno
nel serbatoio periodicamente. Il
livello del fluido deve trovarsi tra le
indicazioni MAX e MIN riportate sul
lato del serbatoio.
Prima di rimuovere il tappo serbatoio
e aggiungere fluido freno, pulire a
fondo l'area attorno al tappo
serbatoio onde prevenire la
contaminazione del fluido freno.
Se il livello è basso, aggiungere
fluido freno specificato fino a
raggiungere il livello MAX. Il livello
scenderà con l'aumento del
chilometraggio.Questa è una condizione normale
legata all'usura delle guarnizioni di
attrito del freno. Se il livello del fluido
risulta eccessivamente basso, noi
consigliamo di far controllare il
sistema freno da un concessionario
autorizzato HYUNDAI.• Non permettere che il fluido
freno venga a contatto con la
vernice della carrozzeria del
veicolo poiché potrebbe
danneggiarla.
• Un fluido freno rimasto per
lungo tempo esposto all'aria
aperta non DEVE mai essere
usato poiché non può garantire
qualità. Deve essere smaltito in
modo appropriato.
• Non usare un tipo di fluido freno
sbagliato. Poche gocce di un
olio minerale come l'olio motore
sono in grado di danneggiare le
parti del sistema freno, se
penetrano nel sistema freno
medesimo.
Informazioni
Usare esclusivamente il fluido freno
specificato (Fare riferimento a
"Lubrificanti raccomandati e
capacità" nel capitolo 8).
i
NOTA
Se il sistema freno richiede
frequenti rabbocchi di fluido,
ciò potrebbe indicare che c'è
una perdita nel sistema freno.
Noi consigliamo di far
ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
ATTENZIONE
Non permettere che il fluido
freno venga a contatto con gli
occhi. Se il fluido freno viene a
contatto con gli occhi,
sciacquare gli occhi con acqua
fresca per almeno 15 minuti e
sottoporsi immediatamente a
visita medica.
ATTENZIONE
OAEE076003

7-14
Manutenzione

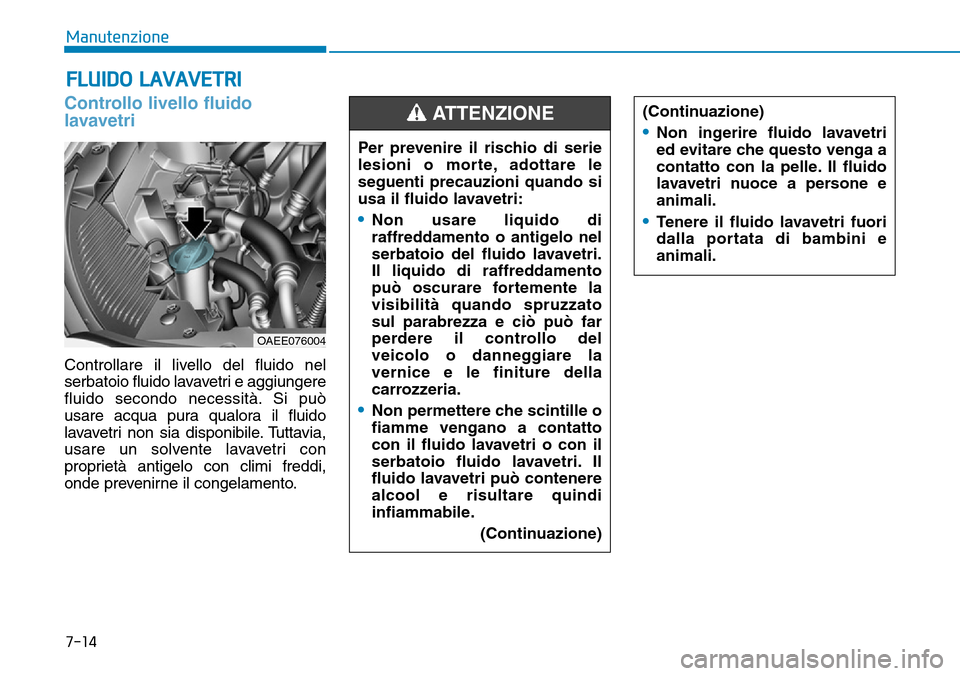

FLUIDO LAVAVETRI
Controllo livello fluido
lavavetri
Controllare il livello del fluido nel
serbatoio fluido lavavetri e aggiungere
fluido secondo necessità. Si può
usare acqua pura qualora il fluido
lavavetri non sia disponibile. Tuttavia,
usare un solvente lavavetri con
proprietà antigelo con climi freddi,
onde prevenirne il congelamento.Per prevenire il rischio di serie
lesioni o morte, adottare le
seguenti precauzioni quando si
usa il fluido lavavetri:
•Non usare liquido di
raffreddamento o antigelo nel
serbatoio del fluido lavavetri.
Il liquido di raffreddamento
può oscurare fortemente la
visibilità quando spruzzato
sul parabrezza e ciò può far
perdere il controllo del
veicolo o danneggiare la
vernice e le finiture della
carrozzeria.
•Non permettere che scintille o
fiamme vengano a contatto
con il fluido lavavetri o con il
serbatoio fluido lavavetri. Il
fluido lavavetri può contenere
alcool e risultare quindi
infiammabile.
(Continuazione)
(Continuazione)
•Non ingerire fluido lavavetri
ed evitare che questo venga a
contatto con la pelle. Il fluido
lavavetri nuoce a persone e
animali.
•Tenere il fluido lavavetri fuori
dalla portata di bambini e
animali.
ATTENZIONE
OAEE076004

7-15
7
Manutenzione

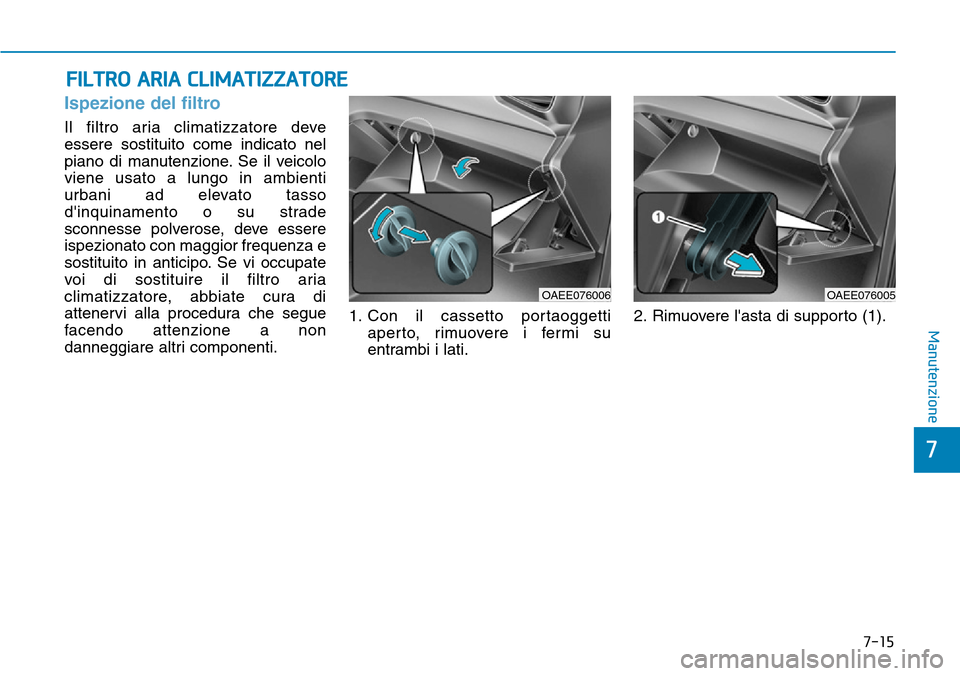

FILTRO ARIA CLIMATIZZATORE
Ispezione del filtro
Il filtro aria climatizzatore deve
essere sostituito come indicato nel
piano di manutenzione. Se il veicolo
viene usato a lungo in ambienti
urbani ad elevato tasso
d'inquinamento o su strade
sconnesse polverose, deve essere
ispezionato con maggior frequenza e
sostituito in anticipo. Se vi occupate
voi di sostituire il filtro aria
climatizzatore, abbiate cura di
attenervi alla procedura che segue
facendo attenzione a non
danneggiare altri componenti.1. Con il cassetto portaoggetti
aperto, rimuovere i fermi su
entrambi i lati.2. Rimuovere l'asta di supporto (1).
OAEE076005OAEE076006

7-16
Manutenzione

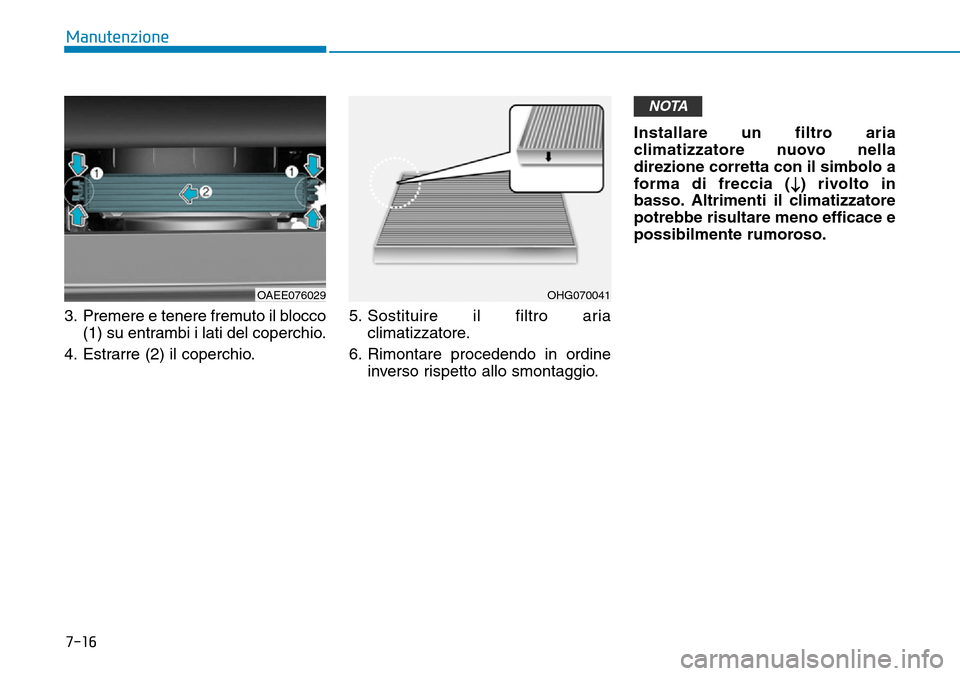

3. Premere e tenere fremuto il blocco
(1) su entrambi i lati del coperchio.
4. Estrarre (2) il coperchio.5. Sostituire il filtro aria
climatizzatore.
6. Rimontare procedendo in ordine
inverso rispetto allo smontaggio.Installare un filtro aria
climatizzatore nuovo nella
direzione corretta con il simbolo a
forma di freccia (
↓) rivolto in
basso. Altrimenti il climatizzatore
potrebbe risultare meno efficace e
possibilmente rumoroso.
NOTA
OHG070041OAEE076029

7-17
7
Manutenzione

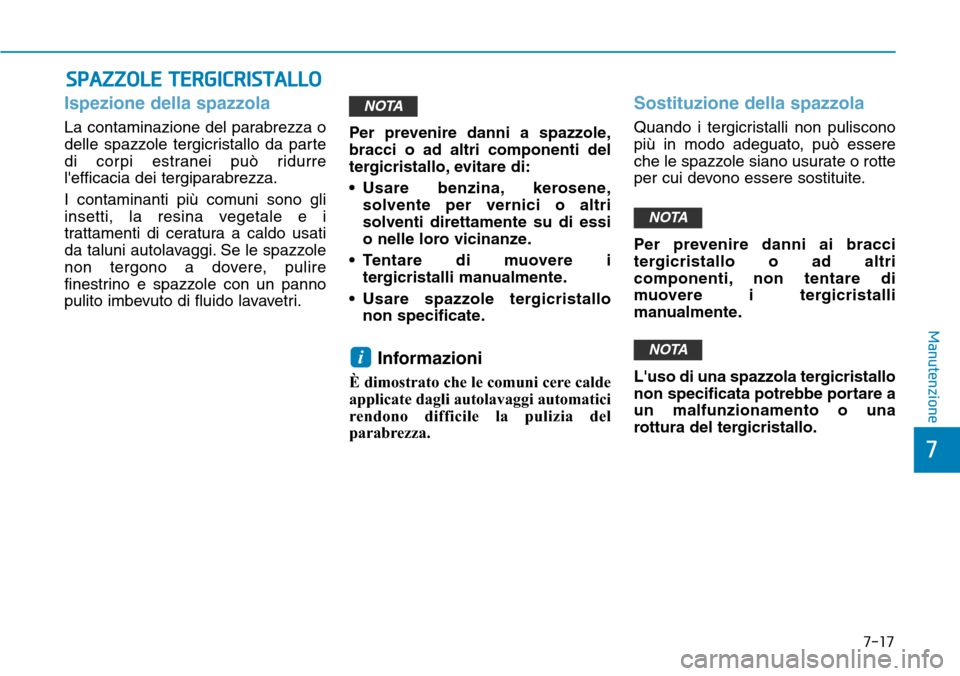

SPAZZOLE TERGICRISTALLO
Ispezione della spazzola
La contaminazione del parabrezza o
delle spazzole tergicristallo da parte
di corpi estranei può ridurre
l'efficacia dei tergiparabrezza.
I contaminanti più comuni sono gli
insetti, la resina vegetale e i
trattamenti di ceratura a caldo usati
da taluni autolavaggi. Se le spazzole
non tergono a dovere, pulire
finestrino e spazzole con un panno
pulito imbevuto di fluido lavavetri.Per prevenire danni a spazzole,
bracci o ad altri componenti del
tergicristallo, evitare di:
• Usare benzina, kerosene,
solvente per vernici o altri
solventi direttamente su di essi
o nelle loro vicinanze.
• Tentare di muovere i
tergicristalli manualmente.
• Usare spazzole tergicristallo
non specificate.
Informazioni
È dimostrato che le comuni cere calde
applicate dagli autolavaggi automatici
rendono difficile la pulizia del
parabrezza.
Sostituzione della spazzola
Quando i tergicristalli non puliscono
più in modo adeguato, può essere
che le spazzole siano usurate o rotte
per cui devono essere sostituite.
Per prevenire danni ai bracci
tergicristallo o ad altri
componenti, non tentare di
muovere i tergicristalli
manualmente.
L'uso di una spazzola tergicristallo
non specificata potrebbe portare a
un malfunzionamento o una
rottura del tergicristallo.
NOTA
NOTA
i
NOTA

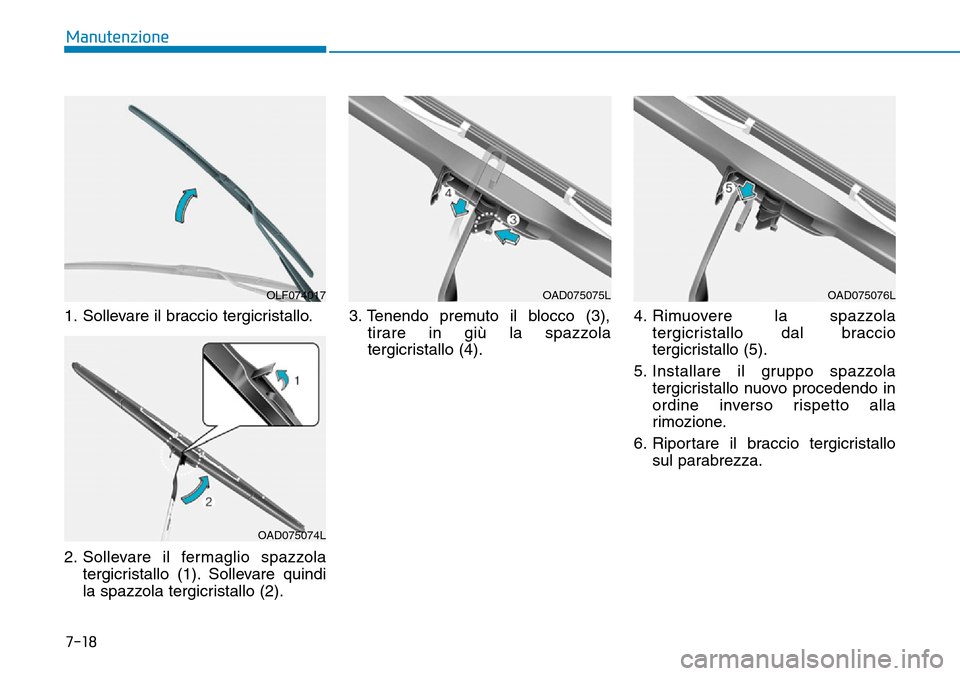

1. Sollevare il braccio tergicristallo.
2. Sollevare il fermaglio spazzola
tergicristallo (1). Sollevare quindi
la spazzola tergicristallo (2).3. Tenendo premuto il blocco (3),
tirare in giù la spazzola
tergicristallo (4).4. Rimuovere la spazzola
tergicristallo dal braccio
tergicristallo (5).
5. Installare il gruppo spazzola
tergicristallo nuovo procedendo in
ordine inverso rispetto alla
rimozione.
6. Riportare il braccio tergicristallo
sul parabrezza.
7-18
Manutenzione
OLF074017
OAD075074L
OAD075075LOAD075076L

7-19
7
Manutenzione

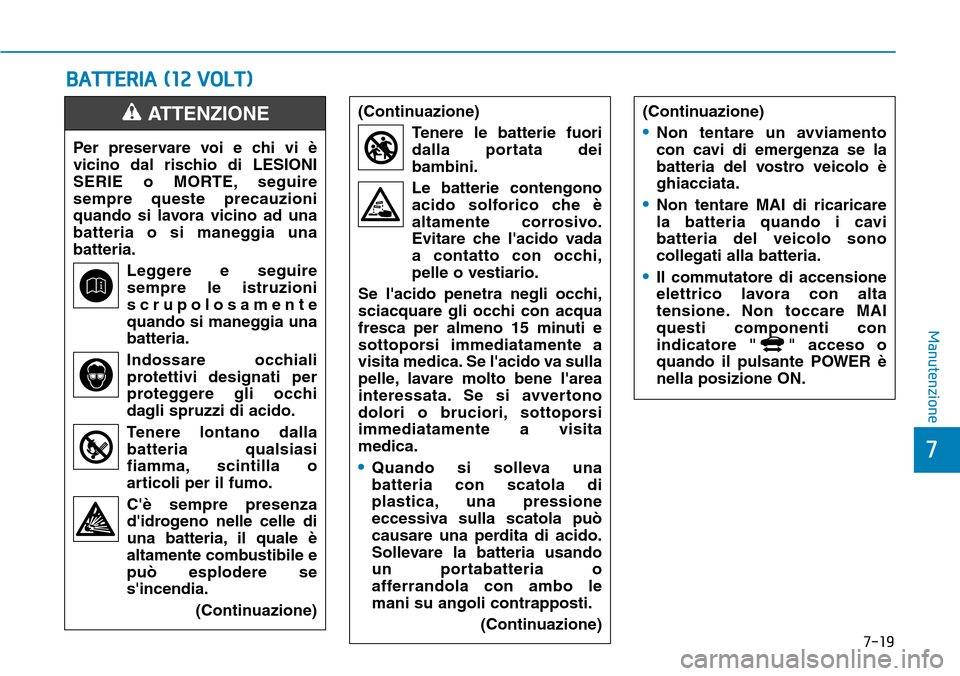

BATTERIA (12 VOLT)
Per preservare voi e chi vi è
vicino dal rischio di LESIONI
SERIE o MORTE, seguire
sempre queste precauzioni
quando si lavora vicino ad una
batteria o si maneggia una
batteria.
Leggere e seguire
sempre le istruzioni
scrupolosamente
quando si maneggia una
batteria.
Indossare occhiali
protettivi designati per
proteggere gli occhi
dagli spruzzi di acido.
Tenere lontano dalla
batteria qualsiasi
fiamma, scintilla o
articoli per il fumo.
C'è sempre presenza
d'idrogeno nelle celle di
una batteria, il quale è
altamente combustibile e
può esplodere se
s'incendia.
(Continuazione)
ATTENZIONE (Continuazione)
Tenere le batterie fuori
dalla portata dei
bambini.
Le batterie contengono
acido solforico che è
altamente corrosivo.
Evitare che l'acido vada
a contatto con occhi,
pelle o vestiario.
Se l'acido penetra negli occhi,
sciacquare gli occhi con acqua
fresca per almeno 15 minuti e
sottoporsi immediatamente a
visita medica. Se l'acido va sulla
pelle, lavare molto bene l'area
interessata. Se si avvertono
dolori o bruciori, sottoporsi
immediatamente a visita
medica.
•Quando si solleva una
batteria con scatola di
plastica, una pressione
eccessiva sulla scatola può
causare una perdita di acido.
Sollevare la batteria usando
un portabatteria o
afferrandola con ambo le
mani su angoli contrapposti.
(Continuazione)
(Continuazione)
•Non tentare un avviamento
con cavi di emergenza se la
batteria del vostro veicolo è
ghiacciata.
•Non tentare MAI di ricaricare
la batteria quando i cavi
batteria del veicolo sono
collegati alla batteria.
•Il commutatore di accensione
elettrico lavora con alta
tensione. Non toccare MAI
questi componenti con
indicatore " " acceso o
quando il pulsante POWER è
nella posizione ON.
