7-30
Manutenzione

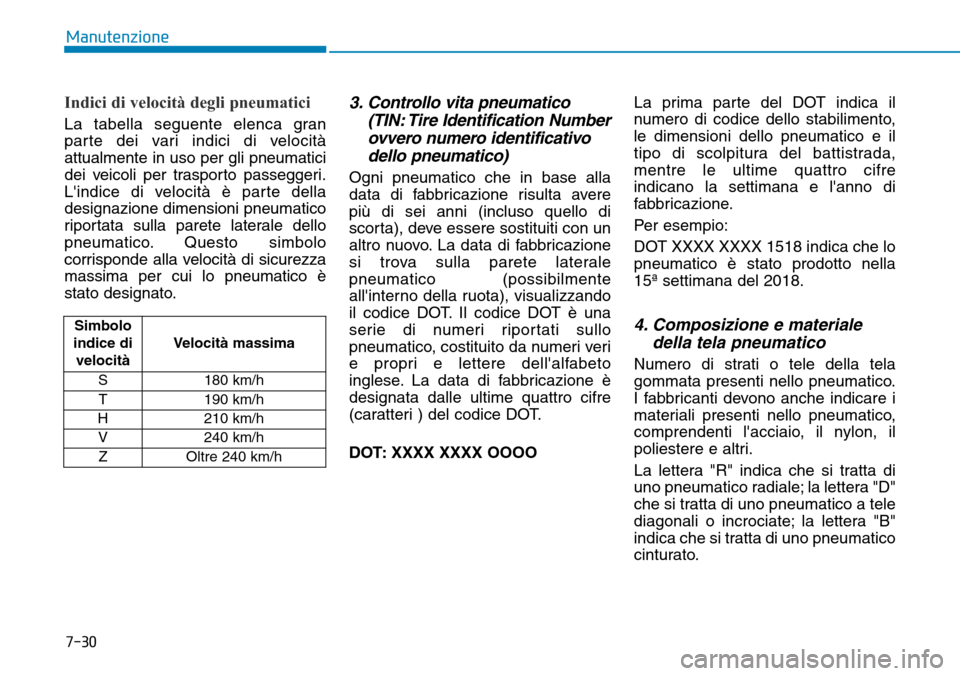

Indici di velocità degli pneumatici
La tabella seguente elenca gran
parte dei vari indici di velocità
attualmente in uso per gli pneumatici
dei veicoli per trasporto passeggeri.
L'indice di velocità è parte della
designazione dimensioni pneumatico
riportata sulla parete laterale dello
pneumatico. Questo simbolo
corrisponde alla velocità di sicurezza
massima per cui lo pneumatico è
stato designato.
3. Controllo vita pneumatico
(TIN: Tire Identification Number
ovvero numero identificativo
dello pneumatico)
Ogni pneumatico che in base alla
data di fabbricazione risulta avere
più di sei anni (incluso quello di
scorta), deve essere sostituiti con un
altro nuovo. La data di fabbricazione
si trova sulla parete laterale
pneumatico (possibilmente
all'interno della ruota), visualizzando
il codice DOT. Il codice DOT è una
serie di numeri riportati sullo
pneumatico, costituito da numeri veri
e propri e lettere dell'alfabeto
inglese. La data di fabbricazione è
designata dalle ultime quattro cifre
(caratteri ) del codice DOT.
DOT: XXXX XXXX OOOOLa prima parte del DOT indica il
numero di codice dello stabilimento,
le dimensioni dello pneumatico e il
tipo di scolpitura del battistrada,
mentre le ultime quattro cifre
indicano la settimana e l'anno di
fabbricazione.
Per esempio:
DOT XXXX XXXX 1518 indica che lo
pneumatico è stato prodotto nella
15ª settimana del 2018.
4. Composizione e materiale
della tela pneumatico
Numero di strati o tele della tela
gommata presenti nello pneumatico.
I fabbricanti devono anche indicare i
materiali presenti nello pneumatico,
comprendenti l'acciaio, il nylon, il
poliestere e altri.
La lettera "R" indica che si tratta di
uno pneumatico radiale; la lettera "D"
che si tratta di uno pneumatico a tele
diagonali o incrociate; la lettera "B"
indica che si tratta di uno pneumatico
cinturato.
Simbolo
indice di
velocitàVelocità massima
S 180 km/h
T 190 km/h
H 210 km/h
V 240 km/h
Z Oltre 240 km/h

7-31
7
Manutenzione

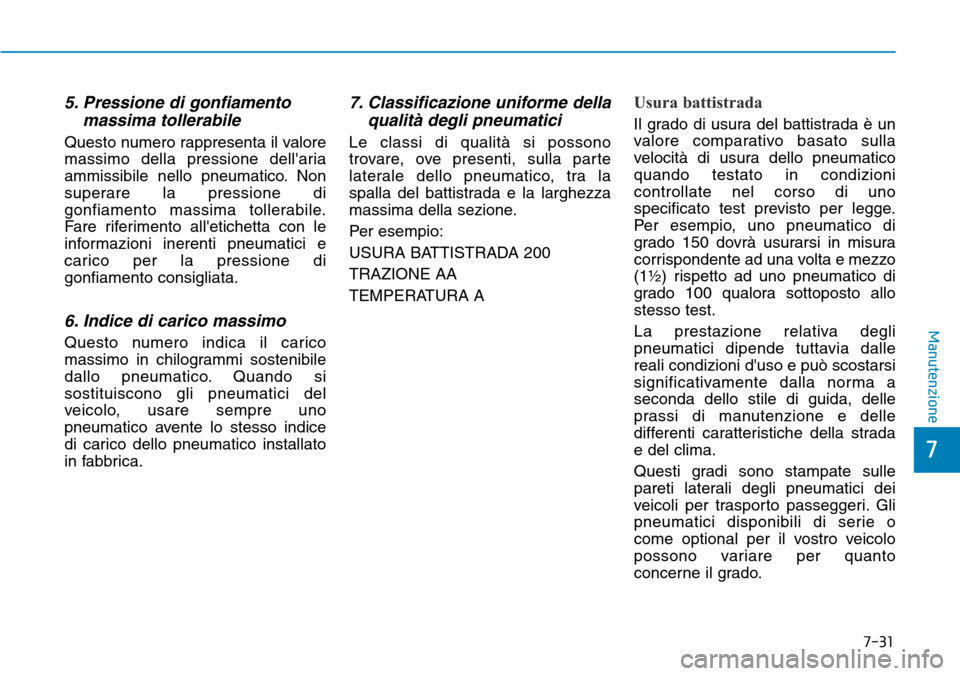

5. Pressione di gonfiamento
massima tollerabile
Questo numero rappresenta il valore
massimo della pressione dell'aria
ammissibile nello pneumatico. Non
superare la pressione di
gonfiamento massima tollerabile.
Fare riferimento all'etichetta con le
informazioni inerenti pneumatici e
carico per la pressione di
gonfiamento consigliata.
6. Indice di carico massimo
Questo numero indica il carico
massimo in chilogrammi sostenibile
dallo pneumatico. Quando si
sostituiscono gli pneumatici del
veicolo, usare sempre uno
pneumatico avente lo stesso indice
di carico dello pneumatico installato
in fabbrica.
7. Classificazione uniforme della
qualità degli pneumatici
Le classi di qualità si possono
trovare, ove presenti, sulla parte
laterale dello pneumatico, tra la
spalla del battistrada e la larghezza
massima della sezione.
Per esempio:
USURA BATTISTRADA 200
TRAZIONE AA
TEMPERATURA A
Usura battistrada
Il grado di usura del battistrada è un
valore comparativo basato sulla
velocità di usura dello pneumatico
quando testato in condizioni
controllate nel corso di uno
specificato test previsto per legge.
Per esempio, uno pneumatico di
grado 150 dovrà usurarsi in misura
corrispondente ad una volta e mezzo
(1½) rispetto ad uno pneumatico di
grado 100 qualora sottoposto allo
stesso test.
La prestazione relativa degli
pneumatici dipende tuttavia dalle
reali condizioni d'uso e può scostarsi
significativamente dalla norma a
seconda dello stile di guida, delle
prassi di manutenzione e delle
differenti caratteristiche della strada
e del clima.
Questi gradi sono stampate sulle
pareti laterali degli pneumatici dei
veicoli per trasporto passeggeri. Gli
pneumatici disponibili di serie o
come optional per il vostro veicolo
possono variare per quanto
concerne il grado.

7-32
Manutenzione

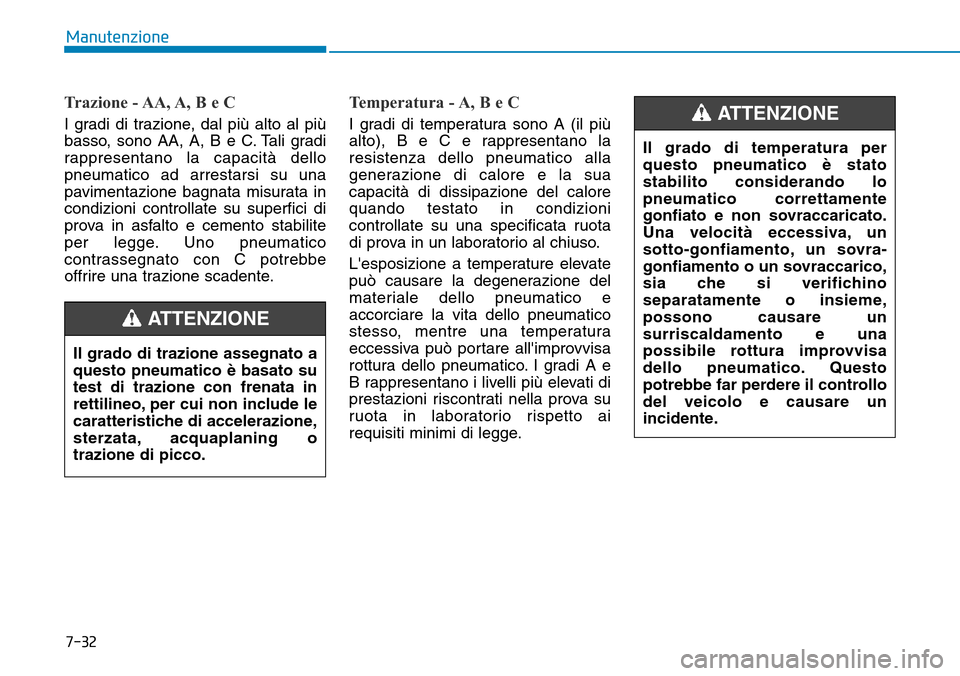

Trazione - AA, A, B e C
I gradi di trazione, dal più alto al più
basso, sono AA, A, B e C. Tali gradi
rappresentano la capacità dello
pneumatico ad arrestarsi su una
pavimentazione bagnata misurata in
condizioni controllate su superfici di
prova in asfalto e cemento stabilite
per legge. Uno pneumatico
contrassegnato con C potrebbe
offrire una trazione scadente.
Temperatura - A, B e C
I gradi di temperatura sono A (il più
alto), B e C e rappresentano la
resistenza dello pneumatico alla
generazione di calore e la sua
capacità di dissipazione del calore
quando testato in condizioni
controllate su una specificata ruota
di prova in un laboratorio al chiuso.
L'esposizione a temperature elevate
può causare la degenerazione del
materiale dello pneumatico e
accorciare la vita dello pneumatico
stesso, mentre una temperatura
eccessiva può portare all'improvvisa
rottura dello pneumatico. I gradi A e
B rappresentano i livelli più elevati di
prestazioni riscontrati nella prova su
ruota in laboratorio rispetto ai
requisiti minimi di legge. Il grado di trazione assegnato a
questo pneumatico è basato su
test di trazione con frenata in
rettilineo, per cui non include le
caratteristiche di accelerazione,
sterzata, acquaplaning o
trazione di picco.
ATTENZIONE
Il grado di temperatura per
questo pneumatico è stato
stabilito considerando lo
pneumatico correttamente
gonfiato e non sovraccaricato.
Una velocità eccessiva, un
sotto-gonfiamento, un sovra-
gonfiamento o un sovraccarico,
sia che si verifichino
separatamente o insieme,
possono causare un
surriscaldamento e una
possibile rottura improvvisa
dello pneumatico. Questo
potrebbe far perdere il controllo
del veicolo e causare un
incidente.
ATTENZIONE

7-33
7
Manutenzione

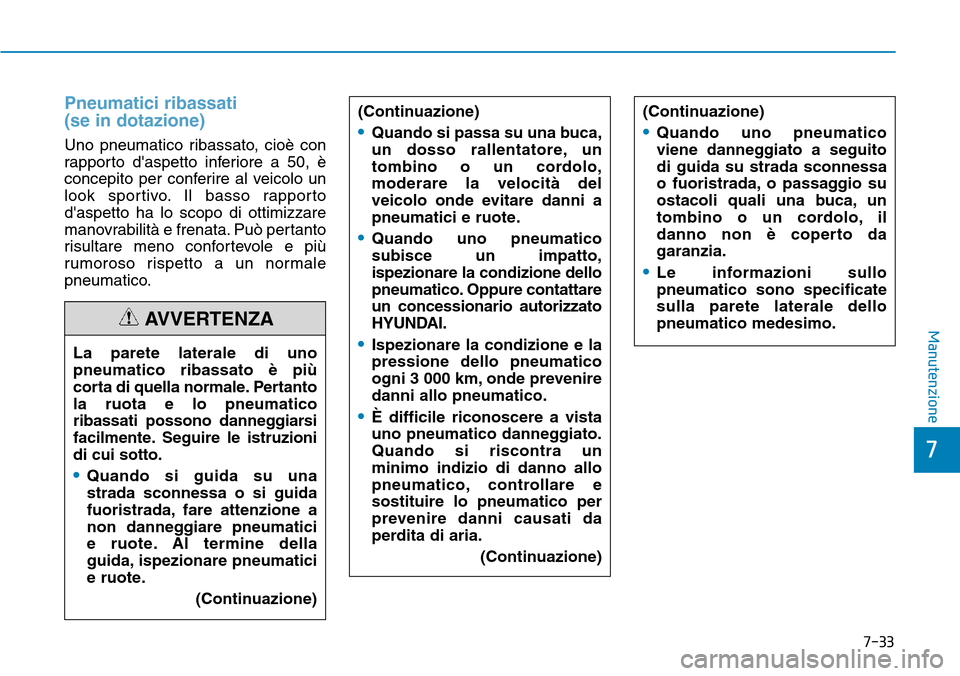

Pneumatici ribassati
(se in dotazione)
Uno pneumatico ribassato, cioè con
rapporto d'aspetto inferiore a 50, è
concepito per conferire al veicolo un
look sportivo. Il basso rapporto
d'aspetto ha lo scopo di ottimizzare
manovrabilità e frenata. Può pertanto
risultare meno confortevole e più
rumoroso rispetto a un normale
pneumatico.
La parete laterale di uno
pneumatico ribassato è più
corta di quella normale. Pertanto
la ruota e lo pneumatico
ribassati possono danneggiarsi
facilmente. Seguire le istruzioni
di cui sotto.
•Quando si guida su una
strada sconnessa o si guida
fuoristrada, fare attenzione a
non danneggiare pneumatici
e ruote. Al termine della
guida, ispezionare pneumatici
e ruote.
(Continuazione)
AVVERTENZA
(Continuazione)
•Quando si passa su una buca,
un dosso rallentatore, un
tombino o un cordolo,
moderare la velocità del
veicolo onde evitare danni a
pneumatici e ruote.
•Quando uno pneumatico
subisce un impatto,
ispezionare la condizione dello
pneumatico. Oppure contattare
un concessionario autorizzato
HYUNDAI.
•Ispezionare la condizione e la
pressione dello pneumatico
ogni 3 000 km, onde prevenire
danni allo pneumatico.
•È difficile riconoscere a vista
uno pneumatico danneggiato.
Quando si riscontra un
minimo indizio di danno allo
pneumatico, controllare e
sostituire lo pneumatico per
prevenire danni causati da
perdita di aria.
(Continuazione)
(Continuazione)
•Quando uno pneumatico
viene danneggiato a seguito
di guida su strada sconnessa
o fuoristrada, o passaggio su
ostacoli quali una buca, un
tombino o un cordolo, il
danno non è coperto da
garanzia.
•Le informazioni sullo
pneumatico sono specificate
sulla parete laterale dello
pneumatico medesimo.

Un sistema elettrico di un veicolo è
protetto contro i danni da
sovraccarico elettrico mediante
fusibili.Questo veicolo ha 2 (o 3) pannelli
fusibili, uno ubicato nel
poggiagambe del pannello lato
conducente, gli altri nel vano motore
elettrico.
Se una qualsiasi luce, accessorio o
comando del veicolo non funziona,
controllare il fusibile del circuito
appropriato. Se un fusibile è bruciato,
l'elemento interno al fusibile risulterà
fuso o spezzato.
Se il sistema elettrico non funziona,
controllare prima il pannello fusibili
sul lato conducente. Prima di
sostituire un fusibile bruciato,
spegnere il veicolo e smistare su
OFF tutti gli interruttori, quindi
scollegare il cavo batteria negativo.
Sostituire sempre un fusibile bruciato
con uno dello stesso amperaggio.
Se il fusibile di ricambio brucia, ciò
indica la presenza di un problema
elettrico. Evitare di usare il sistema
interessato e consultare
immediatamente un concessionario
autorizzato HYUNDAI.
Informazioni
Vengono usati tre tipi di fusibili: tipo a
lama per gli amperaggi più bassi, tipo
a cartuccia e fusibile multifunzione
per gli amperaggi più alti.
i
7-34
Manutenzione

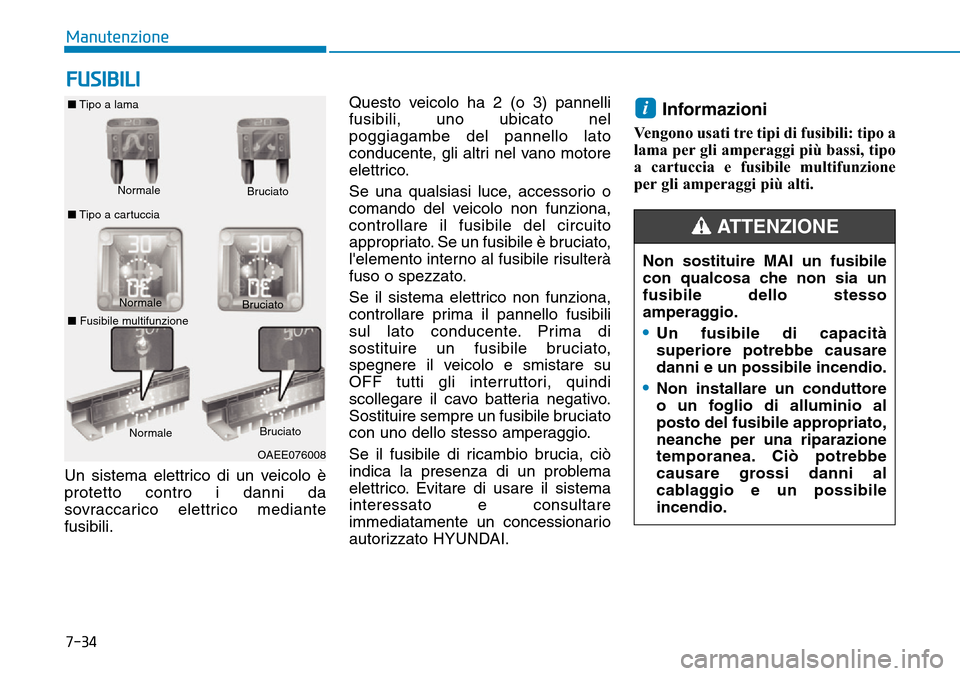

FUSIBILI
Normale ■Tipo a lama
■Tipo a cartucciaBruciato
NormaleBruciato
OAEE076008 Normale
Bruciato
■Fusibile multifunzione
Non sostituire MAI un fusibile
con qualcosa che non sia un
fusibile dello stesso
amperaggio.
•Un fusibile di capacità
superiore potrebbe causare
danni e un possibile incendio.
•Non installare un conduttore
o un foglio di alluminio al
posto del fusibile appropriato,
neanche per una riparazione
temporanea. Ciò potrebbe
causare grossi danni al
cablaggio e un possibile
incendio.
ATTENZIONE

7-35
7
Manutenzione

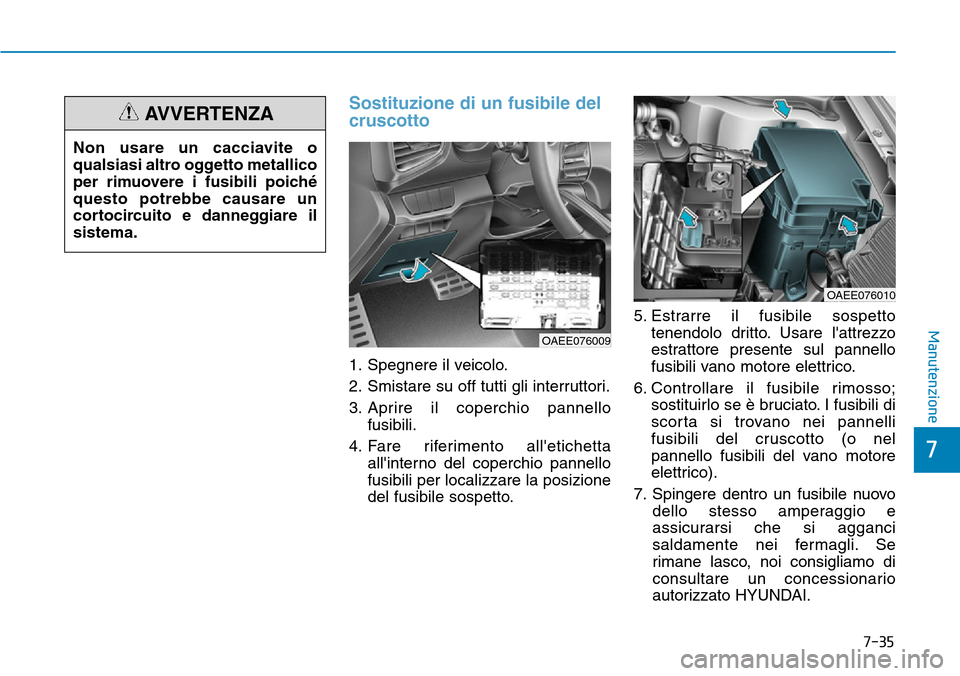

Sostituzione di un fusibile del
cruscotto
1. Spegnere il veicolo.
2. Smistare su off tutti gli interruttori.
3. Aprire il coperchio pannello
fusibili.
4. Fare riferimento all'etichetta
all'interno del coperchio pannello
fusibili per localizzare la posizione
del fusibile sospetto.5. Estrarre il fusibile sospetto
tenendolo dritto. Usare l'attrezzo
estrattore presente sul pannello
fusibili vano motore elettrico.
6. Controllare il fusibile rimosso;
sostituirlo se è bruciato. I fusibili di
scorta si trovano nei pannelli
fusibili del cruscotto (o nel
pannello fusibili del vano motore
elettrico).
7. Spingere dentro un fusibile nuovo
dello stesso amperaggio e
assicurarsi che si agganci
saldamente nei fermagli. Se
rimane lasco, noi consigliamo di
consultare un concessionario
autorizzato HYUNDAI. Non usare un cacciavite o
qualsiasi altro oggetto metallico
per rimuovere i fusibili poiché
questo potrebbe causare un
cortocircuito e danneggiare il
sistema.
AVVERTENZA
OAEE076009
OAEE076010

7-36
Manutenzione

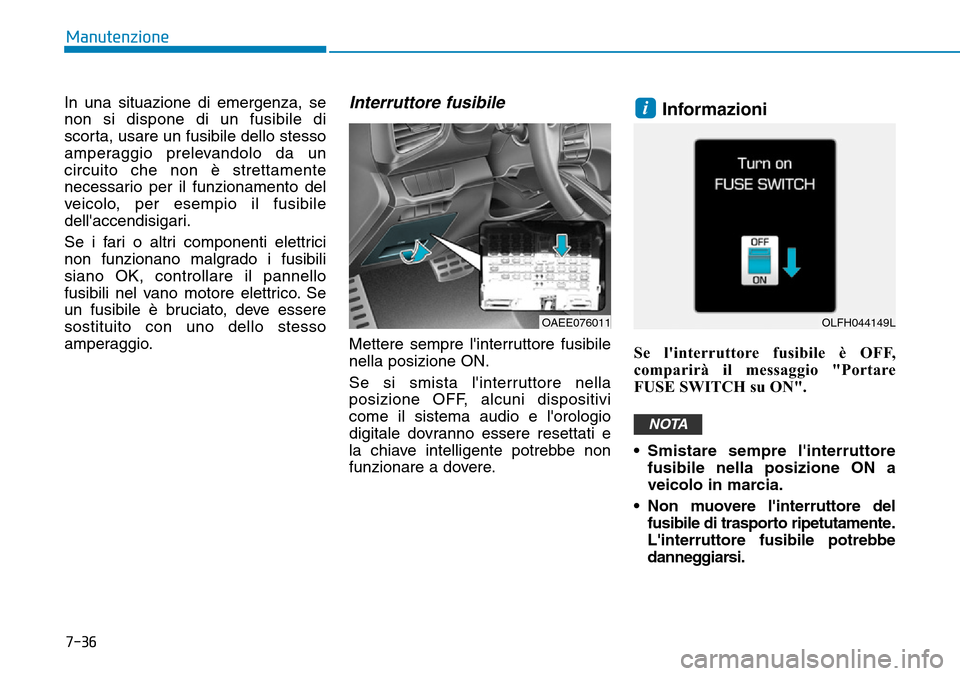

In una situazione di emergenza, se
non si dispone di un fusibile di
scorta, usare un fusibile dello stesso
amperaggio prelevandolo da un
circuito che non è strettamente
necessario per il funzionamento del
veicolo, per esempio il fusibile
dell'accendisigari.
Se i fari o altri componenti elettrici
non funzionano malgrado i fusibili
siano OK, controllare il pannello
fusibili nel vano motore elettrico. Se
un fusibile è bruciato, deve essere
sostituito con uno dello stesso
amperaggio.
Interruttore fusibile
Mettere sempre l'interruttore fusibile
nella posizione ON.
Se si smista l'interruttore nella
posizione OFF, alcuni dispositivi
come il sistema audio e l'orologio
digitale dovranno essere resettati e
la chiave intelligente potrebbe non
funzionare a dovere.
Informazioni
Se l'interruttore fusibile è OFF,
comparirà il messaggio "Portare
FUSE SWITCH su ON".
• Smistare sempre l'interruttore
fusibile nella posizione ON a
veicolo in marcia.
• Non muovere l'interruttore del
fusibile di trasporto ripetutamente.
L'interruttore fusibile potrebbe
danneggiarsi.
NOTA
i
OAEE076011OLFH044149L

7-37
7
Manutenzione
Sostituzione del pannello
fusibili vano motore elettrico
1. Spegnere il veicolo.
2. Smistare su off tutti gli interruttori.3. Rimuovere il coperchio pannello
fusibili premendo la linguetta e
tirandolo in su.
4. Controllare il fusibile rimosso;
sostituirlo se è bruciato. Per
rimuovere o inserire il fusibile,
usare l'estrattore per fusibili che si
trova nel pannello fusibili vano
motore elettrico.
5. Spingere dentro un fusibile nuovo
dello stesso amperaggio e
assicurarsi che si agganci
saldamente nei fermagli. Se
risulta lasco dopo il montaggio,
consultare un concessionario
autorizzato HYUNDAI.Dopo aver controllato il pannello
fusibili nel vano motore elettrico,
installare saldamente il coperchio
pannello fusibili. Si potrebbe
avvertire un click quando il
coperchio viene agganciato
saldamente. In caso contrario,
potrebbe entrarvi dell'acqua e
causare dei guasti elettrici.
NOTA
OAEE076033
OAEE076045L
■Fusibile del tipo a lama
■Fusibile del tipo a cartuccia

7-38
Manutenzione

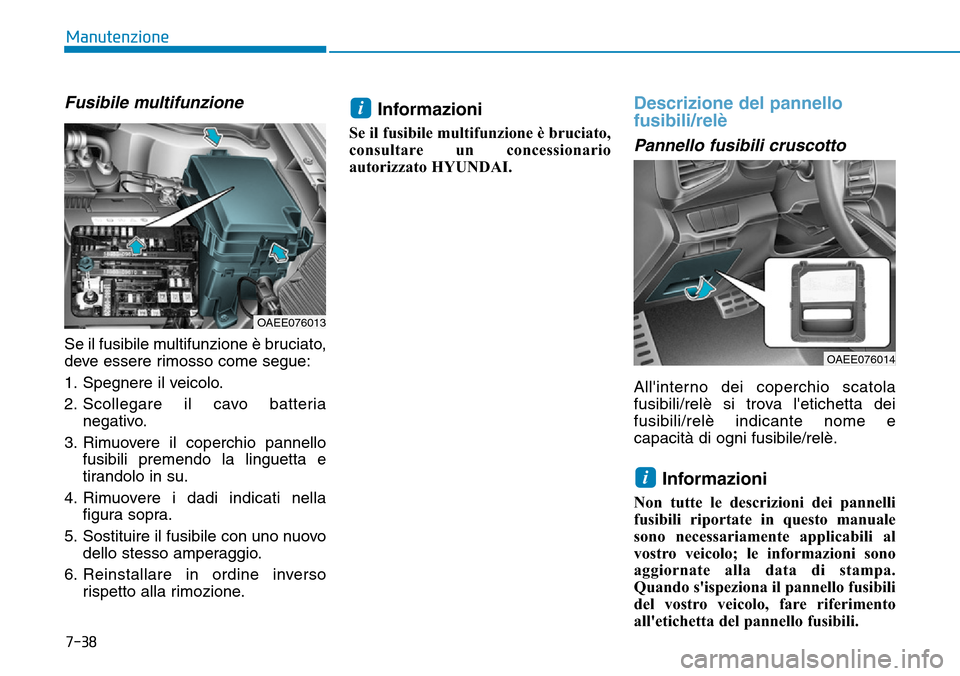

Fusibile multifunzione
Se il fusibile multifunzione è bruciato,
deve essere rimosso come segue:
1. Spegnere il veicolo.
2. Scollegare il cavo batteria
negativo.
3. Rimuovere il coperchio pannello
fusibili premendo la linguetta e
tirandolo in su.
4. Rimuovere i dadi indicati nella
figura sopra.
5. Sostituire il fusibile con uno nuovo
dello stesso amperaggio.
6. Reinstallare in ordine inverso
rispetto alla rimozione.
Informazioni
Se il fusibile multifunzione è bruciato,
consultare un concessionario
autorizzato HYUNDAI.
Descrizione del pannello
fusibili/relè
Pannello fusibili cruscotto
All'interno dei coperchio scatola
fusibili/relè si trova l'etichetta dei
fusibili/relè indicante nome e
capacità di ogni fusibile/relè.
Informazioni
Non tutte le descrizioni dei pannelli
fusibili riportate in questo manuale
sono necessariamente applicabili al
vostro veicolo; le informazioni sono
aggiornate alla data di stampa.
Quando s'ispeziona il pannello fusibili
del vostro veicolo, fare riferimento
all'etichetta del pannello fusibili.
i
i
OAEE076013
OAEE076014

7-39
7
Manutenzione

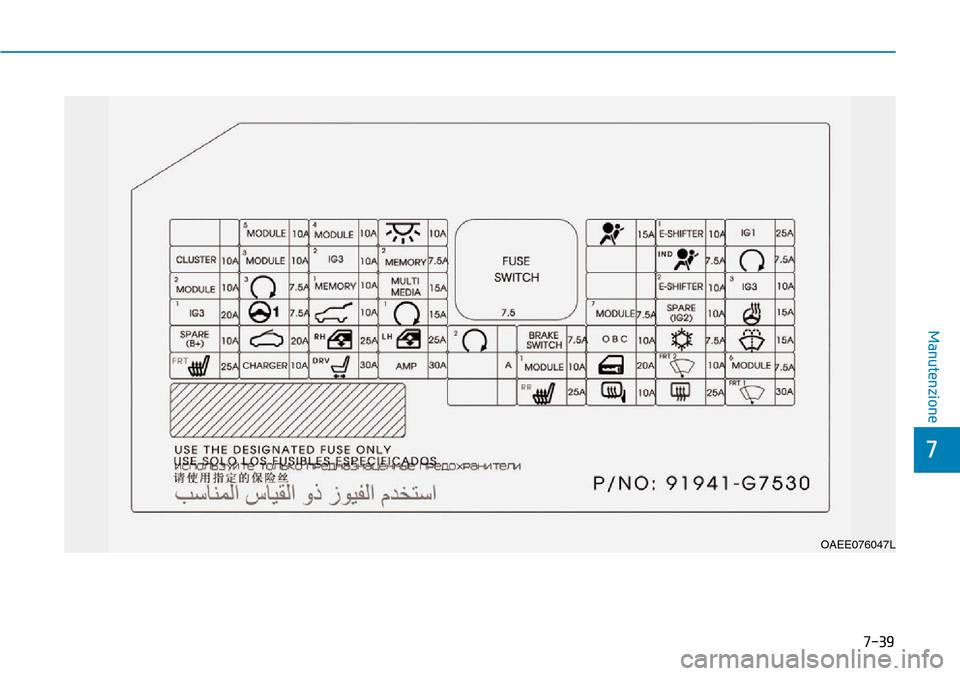

OAEE076047L
