5-62
Conduite de votre véhicule

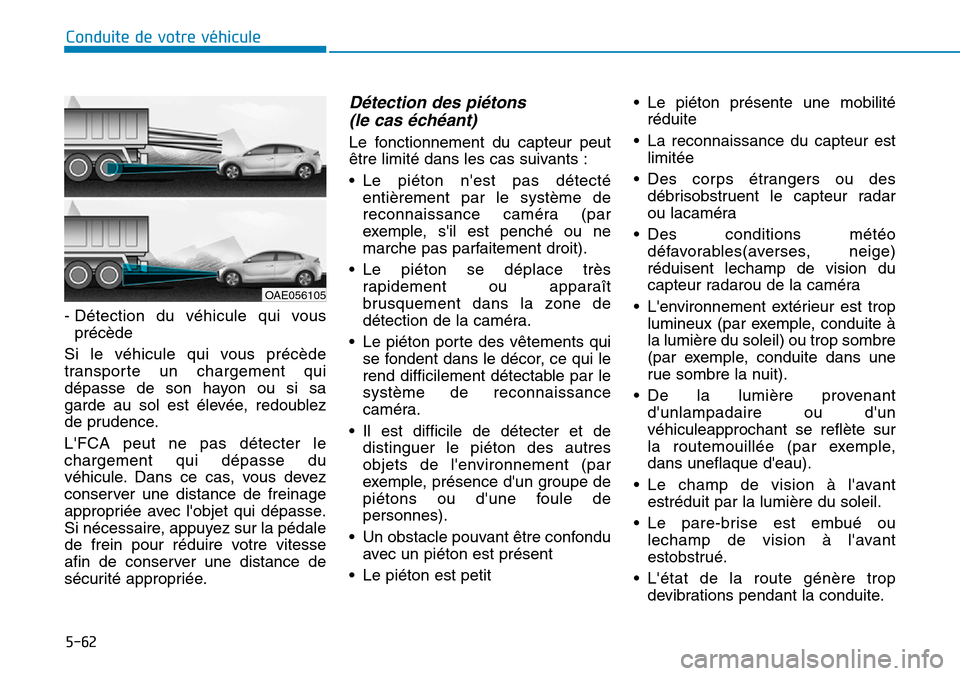

- Détection du véhicule qui vous
précède
Si le véhicule qui vous précède
transporte un chargement qui
dépasse de son hayon ou si sa
garde au sol est élevée, redoublez
de prudence.
L'FCA peut ne pas détecter le
chargement qui dépasse du
véhicule. Dans ce cas, vous devez
conserver une distance de freinage
appropriée avec l'objet qui dépasse.
Si nécessaire, appuyez sur la pédale
de frein pour réduire votre vitesse
afin de conserver une distance de
sécurité appropriée.
Détection des piétons
(le cas échéant)
Le fonctionnement du capteur peut
être limité dans les cas suivants :
• Le piéton n'est pas détecté
entièrement par le système de
reconnaissance caméra (par
exemple, s'il est penché ou ne
marche pas parfaitement droit).
• Le piéton se déplace très
rapidement ou apparaît
brusquement dans la zone de
détection de la caméra.
• Le piéton porte des vêtements qui
se fondent dans le décor, ce qui le
rend difficilement détectable par le
système de reconnaissance
caméra.
• Il est difficile de détecter et de
distinguer le piéton des autres
objets de l'environnement (par
exemple, présence d'un groupe de
piétons ou d'une foule de
personnes).
• Un obstacle pouvant être confondu
avec un piéton est présent
• Le piéton est petit• Le piéton présente une mobilité
réduite
• La reconnaissance du capteur est
limitée
• Des corps étrangers ou des
débrisobstruent le capteur radar
ou lacaméra
• Des conditions météo
défavorables(averses, neige)
réduisent lechamp de vision du
capteur radarou de la caméra
• L'environnement extérieur est trop
lumineux (par exemple, conduite à
la lumière du soleil) ou trop sombre
(par exemple, conduite dans une
rue sombre la nuit).
• De la lumière provenant
d'unlampadaire ou d'un
véhiculeapprochant se reflète sur
la routemouillée (par exemple,
dans uneflaque d'eau).
• Le champ de vision à l'avant
estréduit par la lumière du soleil.
• Le pare-brise est embué ou
lechamp de vision à l'avant
estobstrué.
• L'état de la route génère trop
devibrations pendant la conduite.
OAE056105

5-63
Conduite de votre véhicule
5

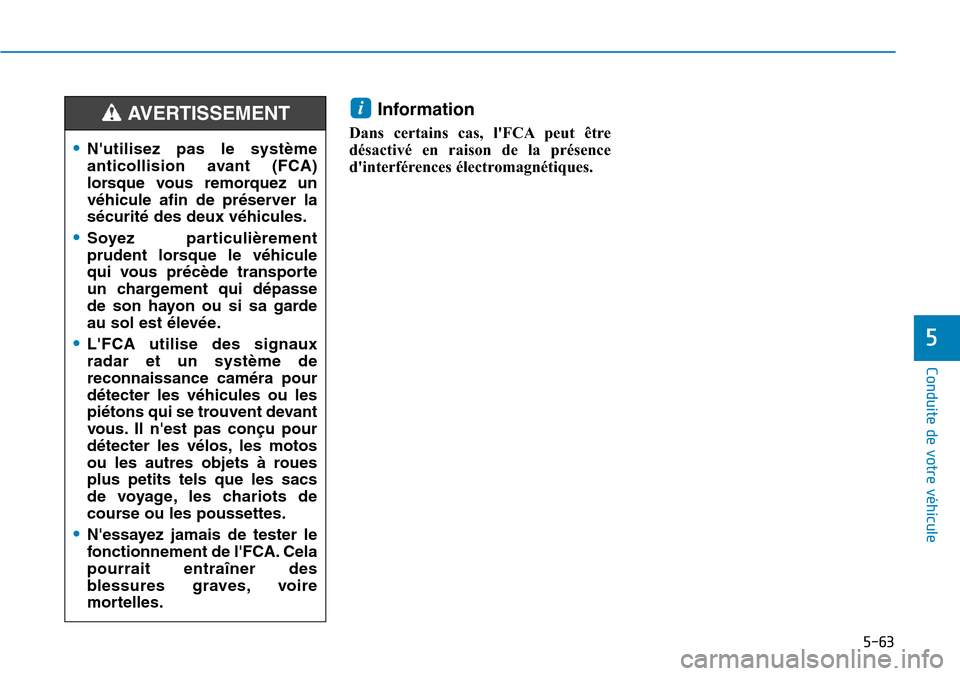

Information
Dans certains cas, l'FCA peut être
désactivé en raison de la présence
d'interférences électromagnétiques.
i
•N'utilisez pas le système
anticollision avant (FCA)
lorsque vous remorquez un
véhicule afin de préserver la
sécurité des deux véhicules.
•Soyez particulièrement
prudent lorsque le véhicule
qui vous précède transporte
un chargement qui dépasse
de son hayon ou si sa garde
au sol est élevée.
•L'FCA utilise des signaux
radar et un système de
reconnaissance caméra pour
détecter les véhicules ou les
piétons qui se trouvent devant
vous. Il n'est pas conçu pour
détecter les vélos, les motos
ou les autres objets à roues
plus petits tels que les sacs
de voyage, les chariots de
course ou les poussettes.
•N'essayez jamais de tester le
fonctionnement de l'FCA. Cela
pourrait entraîner des
blessures graves, voire
mortelles.
AVERTISSEMENT

5-64

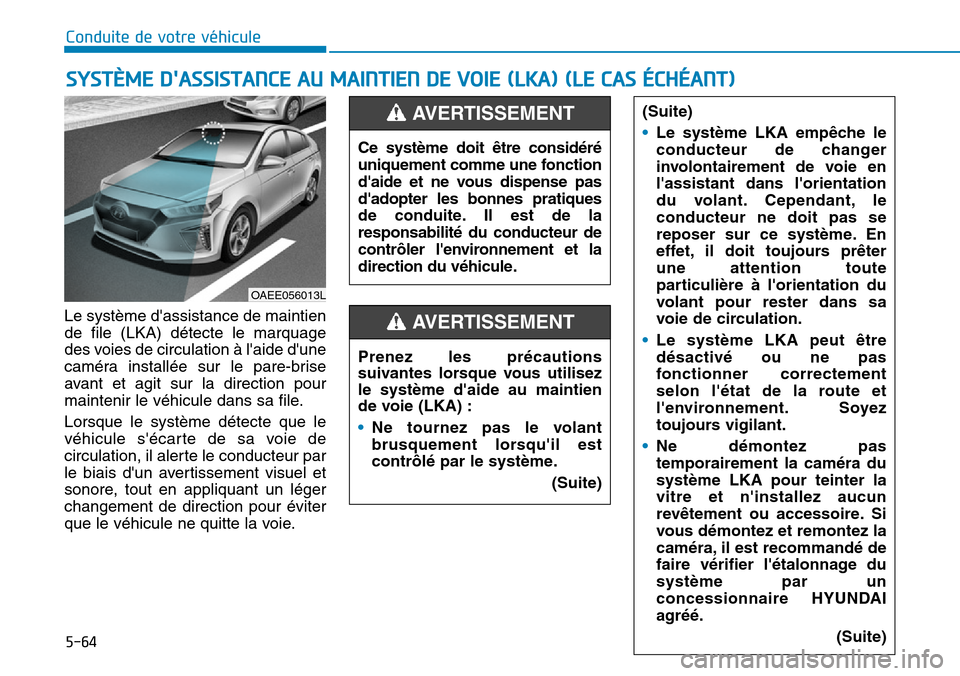

Le système d'assistance de maintien
de file (LKA) détecte le marquage
des voies de circulation à l'aide d'une
caméra installée sur le pare-brise
avant et agit sur la direction pour
maintenir le véhicule dans sa file.
Lorsque le système détecte que le
véhicule s'écarte de sa voie de
circulation, il alerte le conducteur par
le biais d'un avertissement visuel et
sonore, tout en appliquant un léger
changement de direction pour éviter
que le véhicule ne quitte la voie.
SYSTÈME D'ASSISTANCE AU MAINTIEN DE VOIE (LKA) (LE CAS ÉCHÉANT)
Conduite de votre véhicule
OAEE056013L
Ce système doit être considéré
uniquement comme une fonction
d'aide et ne vous dispense pas
d'adopter les bonnes pratiques
de conduite. Il est de la
responsabilité du conducteur de
contrôler l'environnement et la
direction du véhicule.
AVERTISSEMENT
Prenez les précautions
suivantes lorsque vous utilisez
le système d'aide au maintien
de voie (LKA) :
•Ne tournez pas le volant
brusquement lorsqu'il est
contrôlé par le système.
(Suite)
(Suite)
•Le système LKA empêche le
conducteur de changer
involontairement de voie en
l'assistant dans l'orientation
du volant. Cependant, le
conducteur ne doit pas se
reposer sur ce système. En
effet, il doit toujours prêter
une attention toute
particulière à l'orientation du
volant pour rester dans sa
voie de circulation.
•Le système LKA peut être
désactivé ou ne pas
fonctionner correctement
selon l'état de la route et
l'environnement. Soyez
toujours vigilant.
•Ne démontez pas
temporairement la caméra du
système LKA pour teinter la
vitre et n'installez aucun
revêtement ou accessoire. Si
vous démontez et remontez la
caméra, il est recommandé de
faire vérifier l'étalonnage du
système par un
concessionnaire HYUNDAI
agréé.
(Suite)
AVERTISSEMENT

5-65
Conduite de votre véhicule
5

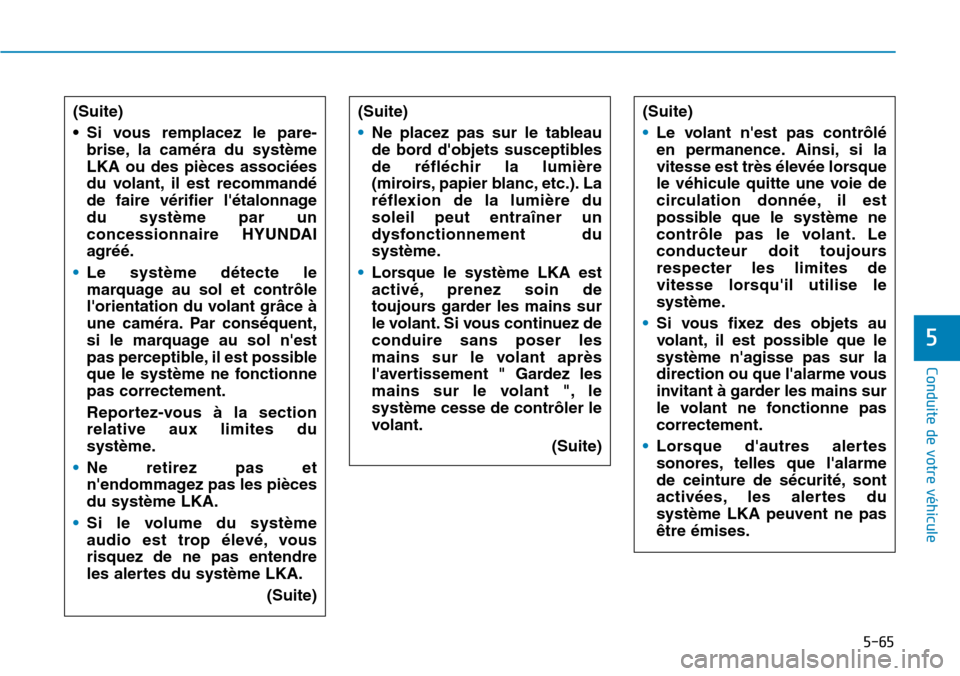

(Suite)
• Si vous remplacez le pare-
brise, la caméra du système
LKA ou des pièces associées
du volant, il est recommandé
de faire vérifier l'étalonnage
du système par un
concessionnaire HYUNDAI
agréé.
•Le système détecte le
marquage au sol et contrôle
l'orientation du volant grâce à
une caméra. Par conséquent,
si le marquage au sol n'est
pas perceptible, il est possible
que le système ne fonctionne
pas correctement.
Reportez-vous à la section
relative aux limites du
système.
•Ne retirez pas et
n'endommagez pas les pièces
du système LKA.
•Si le volume du système
audio est trop élevé, vous
risquez de ne pas entendre
les alertes du système LKA.
(Suite)(Suite)
•Ne placez pas sur le tableau
de bord d'objets susceptibles
de réfléchir la lumière
(miroirs, papier blanc, etc.). La
réflexion de la lumière du
soleil peut entraîner un
dysfonctionnement du
système.
•Lorsque le système LKA est
activé, prenez soin de
toujours garder les mains sur
le volant. Si vous continuez de
conduire sans poser les
mains sur le volant après
l'avertissement " Gardez les
mains sur le volant ", le
système cesse de contrôler le
volant.
(Suite)(Suite)
•Le volant n'est pas contrôlé
en permanence. Ainsi, si la
vitesse est très élevée lorsque
le véhicule quitte une voie de
circulation donnée, il est
possible que le système ne
contrôle pas le volant. Le
conducteur doit toujours
respecter les limites de
vitesse lorsqu'il utilise le
système.
•Si vous fixez des objets au
volant, il est possible que le
système n'agisse pas sur la
direction ou que l'alarme vous
invitant à garder les mains sur
le volant ne fonctionne pas
correctement.
•Lorsque d'autres alertes
sonores, telles que l'alarme
de ceinture de sécurité, sont
activées, les alertes du
système LKA peuvent ne pas
être émises.

5-66
Conduite de votre véhicule

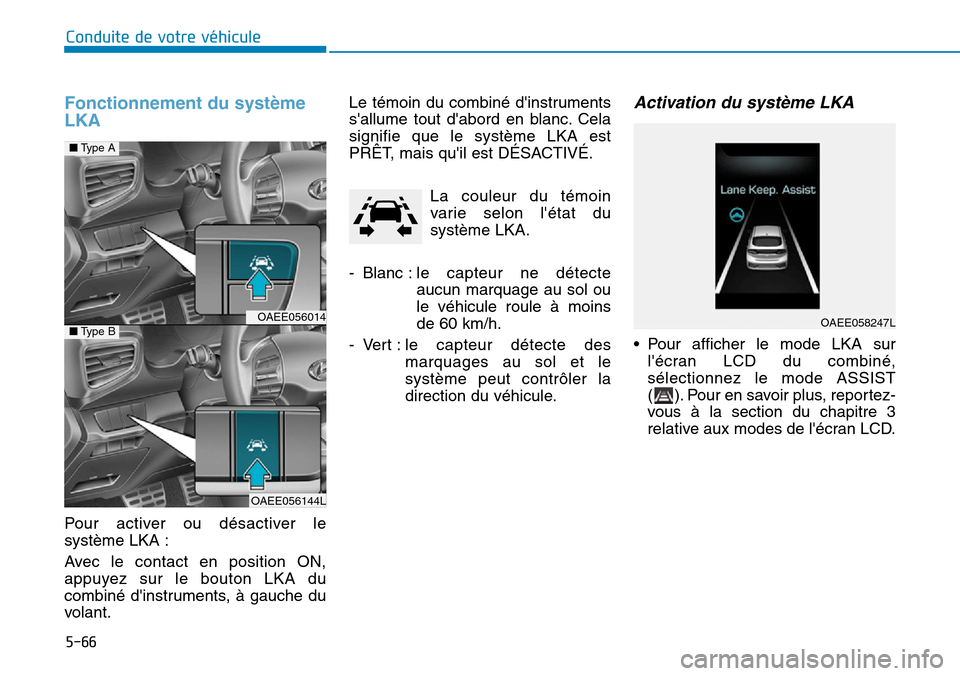

Fonctionnement du système
LKA
Pour activer ou désactiver le
système LKA :
Avec le contact en position ON,
appuyez sur le bouton LKA du
combiné d'instruments, à gauche du
volant.Le témoin du combiné d'instruments
s'allume tout d'abord en blanc. Cela
signifie que le système LKA est
PRÊT, mais qu'il est DÉSACTIVÉ.
La couleur du témoin
varie selon l'état du
système LKA.
- Blanc : le capteur ne détecte
aucun marquage au sol ou
le véhicule roule à moins
de 60 km/h.
- Vert : le capteur détecte des
marquages au sol et le
système peut contrôler la
direction du véhicule.
Activation du système LKA
• Pour afficher le mode LKA sur
l'écran LCD du combiné,
sélectionnez le mode ASSIST
( ). Pour en savoir plus, reportez-
vous à la section du chapitre 3
relative aux modes de l'écran LCD.
OAEE058247L
■Type A
OAEE056014■Type B
OAEE056144L

5-67
Conduite de votre véhicule
5

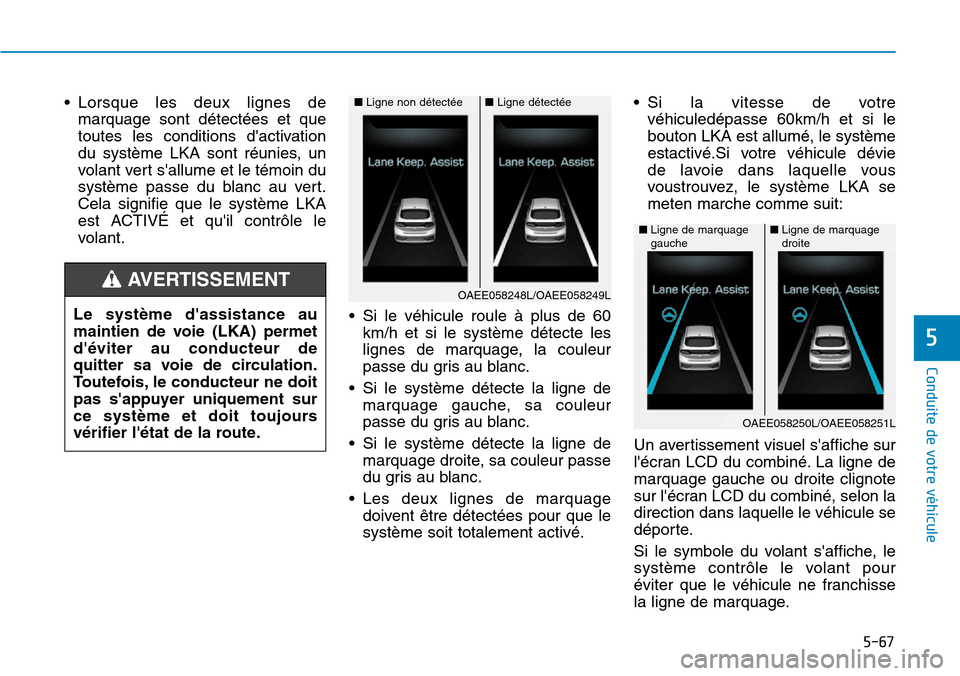

• Lorsque les deux lignes de
marquage sont détectées et que
toutes les conditions d'activation
du système LKA sont réunies, un
volant vert s'allume et le témoin du
système passe du blanc au vert.
Cela signifie que le système LKA
est ACTIVÉ et qu'il contrôle le
volant.
• Si le véhicule roule à plus de 60
km/h et si le système détecte les
lignes de marquage, la couleur
passe du gris au blanc.
• Si le système détecte la ligne de
marquage gauche, sa couleur
passe du gris au blanc.
• Si le système détecte la ligne de
marquage droite, sa couleur passe
du gris au blanc.
• Les deux lignes de marquage
doivent être détectées pour que le
système soit totalement activé.• Si la vitesse de votre
véhiculedépasse 60km/h et si le
bouton LKA est allumé, le système
estactivé.Si votre véhicule dévie
de lavoie dans laquelle vous
voustrouvez, le système LKA se
meten marche comme suit:
Un avertissement visuel s'affiche sur
l'écran LCD du combiné. La ligne de
marquage gauche ou droite clignote
sur l'écran LCD du combiné, selon la
direction dans laquelle le véhicule se
déporte.
Si le symbole du volant s'affiche, le
système contrôle le volant pour
éviter que le véhicule ne franchisse
la ligne de marquage.■Ligne non détectée■Ligne détectée
OAEE058248L/OAEE058249L
■Ligne de marquage
gauche■Ligne de marquage
droite
OAEE058250L/OAEE058251L
Le système d'assistance au
maintien de voie (LKA) permet
d'éviter au conducteur de
quitter sa voie de circulation.
Toutefois, le conducteur ne doit
pas s'appuyer uniquement sur
ce système et doit toujours
vérifier l'état de la route.
AVERTISSEMENT

5-68
Conduite de votre véhicule

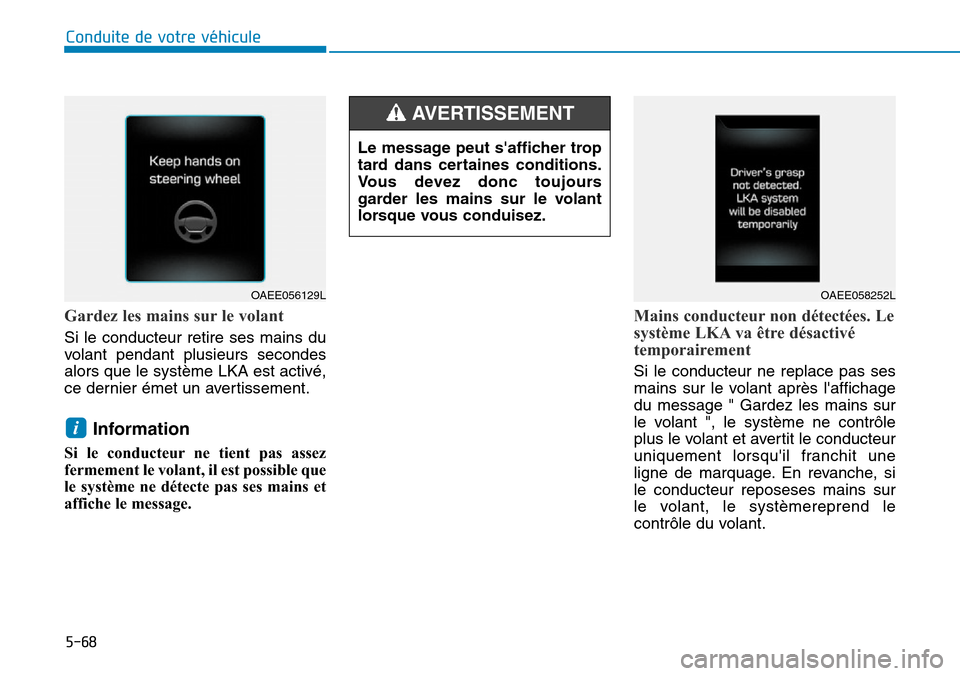

Gardez les mains sur le volant
Si le conducteur retire ses mains du
volant pendant plusieurs secondes
alors que le système LKA est activé,
ce dernier émet un avertissement.
Information
Si le conducteur ne tient pas assez
fermement le volant, il est possible que
le système ne détecte pas ses mains et
affiche le message.
Mains conducteur non détectées. Le
système LKA va être désactivé
temporairement
Si le conducteur ne replace pas ses
mains sur le volant après l'affichage
du message " Gardez les mains sur
le volant ", le système ne contrôle
plus le volant et avertit le conducteur
uniquement lorsqu'il franchit une
ligne de marquage. En revanche, si
le conducteur reposeses mains sur
le volant, le systèmereprend le
contrôle du volant.
i
OAEE056129L
Le message peut s'afficher trop
tard dans certaines conditions.
Vous devez donc toujours
garder les mains sur le volant
lorsque vous conduisez.
AVERTISSEMENT
OAEE058252L

5-69
Conduite de votre véhicule
5

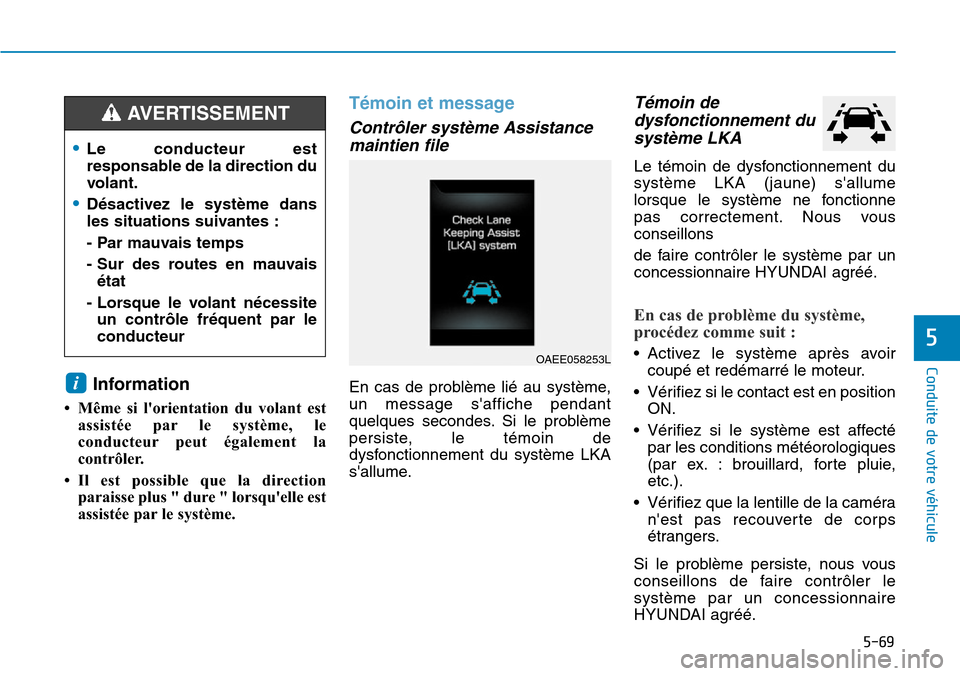

Information
• Même si l'orientation du volant est
assistée par le système, le
conducteur peut également la
contrôler.
• Il est possible que la direction
paraisse plus " dure " lorsqu'elle est
assistée par le système.
Témoin et message
Contrôler système Assistance
maintien file
En cas de problème lié au système,
un message s'affiche pendant
quelques secondes. Si le problème
persiste, le témoin de
dysfonctionnement du système LKA
s'allume.
Témoin de
dysfonctionnement du
système LKA
Le témoin de dysfonctionnement du
système LKA (jaune) s'allume
lorsque le système ne fonctionne
pas correctement. Nous vous
conseillons
de faire contrôler le système par un
concessionnaire HYUNDAI agréé.
En cas de problème du système,
procédez comme suit :
• Activez le système après avoir
coupé et redémarré le moteur.
• Vérifiez si le contact est en position
ON.
• Vérifiez si le système est affecté
par les conditions météorologiques
(par ex. : brouillard, forte pluie,
etc.).
• Vérifiez que la lentille de la caméra
n'est pas recouverte de corps
étrangers.
Si le problème persiste, nous vous
conseillons de faire contrôler le
système par un concessionnaire
HYUNDAI agréé.
i
•Le conducteur est
responsable de la direction du
volant.
•Désactivez le système dans
les situations suivantes :
- Par mauvais temps
- Sur des routes en mauvais
état
- Lorsque le volant nécessite
un contrôle fréquent par le
conducteur
AVERTISSEMENT
OAEE058253L

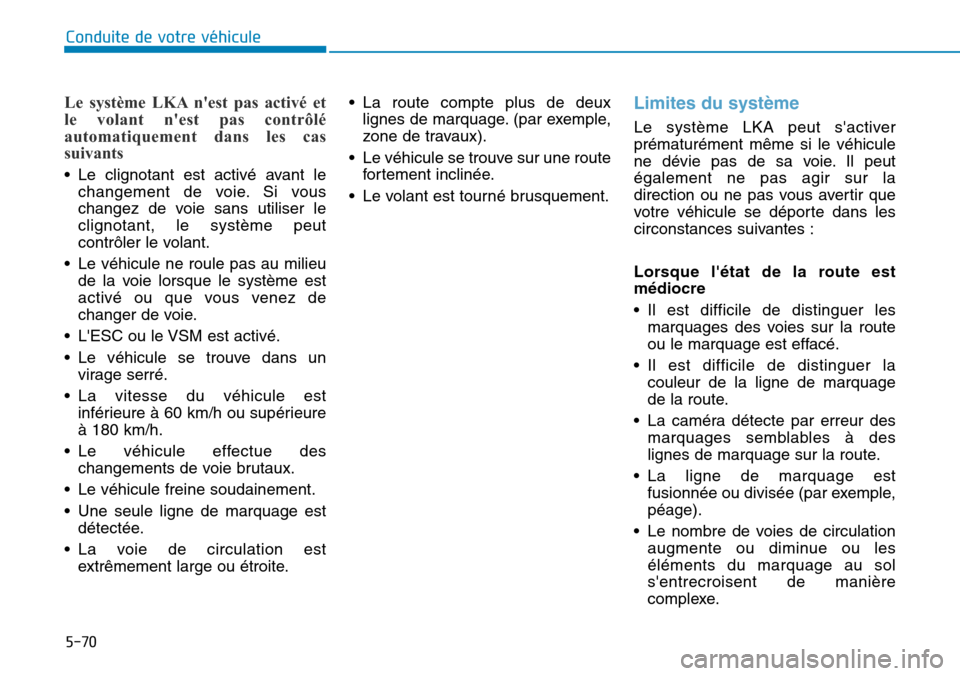

5-70
Conduite de votre véhicule
Le système LKA n'est pas activé et
le volant n'est pas contrôlé
automatiquement dans les cas
suivants
• Le clignotant est activé avant le
changement de voie. Si vous
changez de voie sans utiliser le
clignotant, le système peut
contrôler le volant.
• Le véhicule ne roule pas au milieu
de la voie lorsque le système est
activé ou que vous venez de
changer de voie.
• L'ESC ou le VSM est activé.
• Le véhicule se trouve dans un
virage serré.
• La vitesse du véhicule est
inférieure à 60 km/h ou supérieure
à 180 km/h.
• Le véhicule effectue des
changements de voie brutaux.
• Le véhicule freine soudainement.
• Une seule ligne de marquage est
détectée.
• La voie de circulation est
extrêmement large ou étroite.• La route compte plus de deux
lignes de marquage. (par exemple,
zone de travaux).
• Le véhicule se trouve sur une route
fortement inclinée.
• Le volant est tourné brusquement.
Limites du système
Le système LKA peut s'activer
prématurément même si le véhicule
ne dévie pas de sa voie. Il peut
également ne pas agir sur la
direction ou ne pas vous avertir que
votre véhicule se déporte dans les
circonstances suivantes :
Lorsque l'état de la route est
médiocre
• Il est difficile de distinguer les
marquages des voies sur la route
ou le marquage est effacé.
• Il est difficile de distinguer la
couleur de la ligne de marquage
de la route.
• La caméra détecte par erreur des
marquages semblables à des
lignes de marquage sur la route.
• La ligne de marquage est
fusionnée ou divisée (par exemple,
péage).
• Le nombre de voies de circulation
augmente ou diminue ou les
éléments du marquage au sol
s'entrecroisent de manière
complexe.

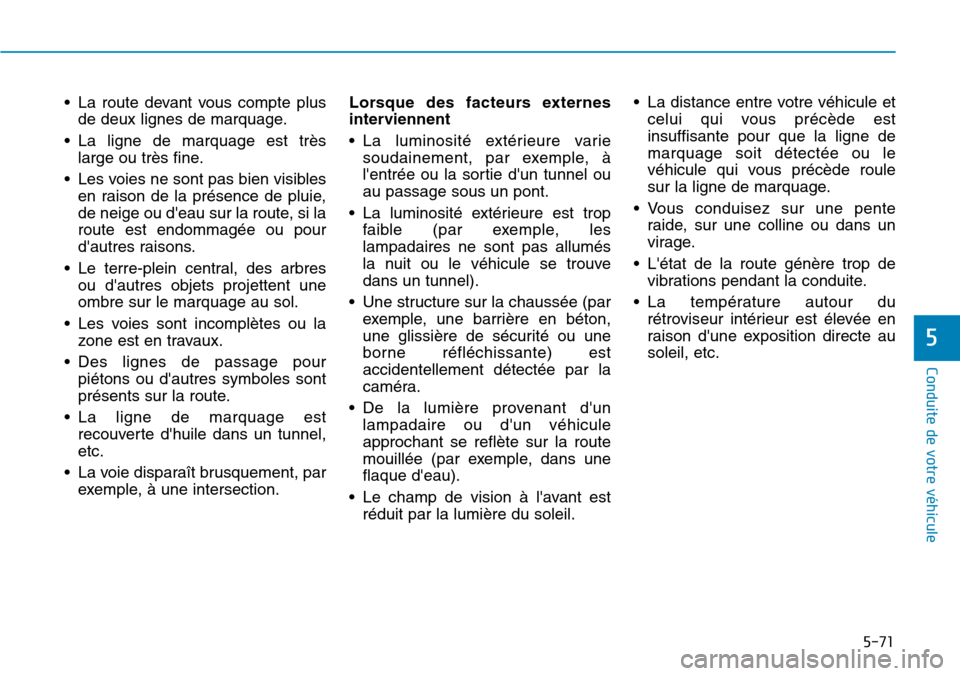

5-71
Conduite de votre véhicule
• La route devant vous compte plus
de deux lignes de marquage.
• La ligne de marquage est très
large ou très fine.
• Les voies ne sont pas bien visibles
en raison de la présence de pluie,
de neige ou d'eau sur la route, si la
route est endommagée ou pour
d'autres raisons.
• Le terre-plein central, des arbres
ou d'autres objets projettent une
ombre sur le marquage au sol.
• Les voies sont incomplètes ou la
zone est en travaux.
• Des lignes de passage pour
piétons ou d'autres symboles sont
présents sur la route.
• La ligne de marquage est
recouverte d'huile dans un tunnel,
etc.
• La voie disparaît brusquement, par
exemple, à une intersection.Lorsque des facteurs externes
interviennent
• La luminosité extérieure varie
soudainement, par exemple, à
l'entrée ou la sortie d'un tunnel ou
au passage sous un pont.
• La luminosité extérieure est trop
faible (par exemple, les
lampadaires ne sont pas allumés
la nuit ou le véhicule se trouve
dans un tunnel).
• Une structure sur la chaussée (par
exemple, une barrière en béton,
une glissière de sécurité ou une
borne réfléchissante) est
accidentellement détectée par la
caméra.
• De la lumière provenant d'un
lampadaire ou d'un véhicule
approchant se reflète sur la route
mouillée (par exemple, dans une
flaque d'eau).
• Le champ de vision à l'avant est
réduit par la lumière du soleil.• La distance entre votre véhicule et
celui qui vous précède est
insuffisante pour que la ligne de
marquage soit détectée ou le
véhicule qui vous précède roule
sur la ligne de marquage.
• Vous conduisez sur une pente
raide, sur une colline ou dans un
virage.
• L'état de la route génère trop de
vibrations pendant la conduite.
• La température autour du
rétroviseur intérieur est élevée en
raison d'une exposition directe au
soleil, etc.
5
