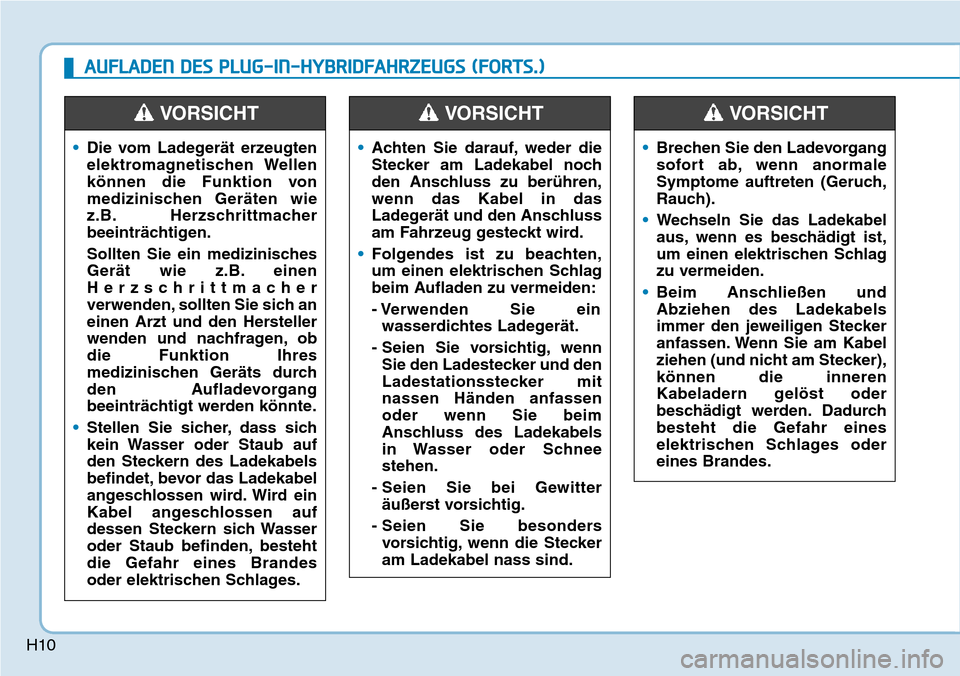

Page 21 of 689
H10
•Die vom Ladegerät erzeugten
elektromagnetischen Wellen
können die Funktion von
medizinischen Geräten wie
z.B. Herzschrittmacher
beeinträchtigen.
Sollten Sie ein medizinisches
Gerät wie z.B. einen
Herzschrittmacher
verwenden, sollten Sie sich an
einen Arzt und den Hersteller
wenden und nachfragen, ob
die Funktion Ihres
medizinischen Geräts durch
den Aufladevorgang
beeinträchtigt werden könnte.
• Stellen Sie sicher, dass sich
kein Wasser oder Staub auf
den Steckern des Ladekabels
befindet, bevor das Ladekabel
angeschlossen wird. Wird ein
Kabel angeschlossen auf
dessen Steckern sich Wasser
oder Staub befinden, besteht
die Gefahr eines Brandes
oder elektrischen Schlages.
VORSICHT
•Achten Sie darauf, weder die
Stecker am Ladekabel noch
den Anschluss zu berühren,
wenn das Kabel in das
Ladegerät und den Anschluss
am Fahrzeug gesteckt wird.
• Folgendes ist zu beachten,
um einen elektrischen Schlag
beim Aufladen zu vermeiden:
- Verwenden Sie ein
wasserdichtes Ladegerät.
- Seien Sie vorsichtig, wenn Sie den Ladestecker und den
Ladestationsstecker mit
nassen Händen anfassen
oder wenn Sie beim
Anschluss des Ladekabels
in Wasser oder Schnee
stehen.
- Seien Sie bei Gewitter äußerst vorsichtig.
- Seien Sie besonders vorsichtig, wenn die Stecker
am Ladekabel nass sind.
VORSICHT
AUFLADEN DES PLUG-IN-HYBRIDFAHRZEUGS (FORTS.)
• Brechen Sie den Ladevorgang
sofort ab, wenn anormale
Symptome auftreten (Geruch,
Rauch).
• Wechseln Sie das Ladekabel
aus, wenn es beschädigt ist,
um einen elektrischen Schlag
zu vermeiden.
• Beim Anschließen und
Abziehen des Ladekabels
immer den jeweiligen Stecker
anfassen. Wenn Sie am Kabel
ziehen (und nicht am Stecker),
können die inneren
Kabeladern gelöst oder
beschädigt werden. Dadurch
besteht die Gefahr eines
elektrischen Schlages oder
eines Brandes.
VORSICHT

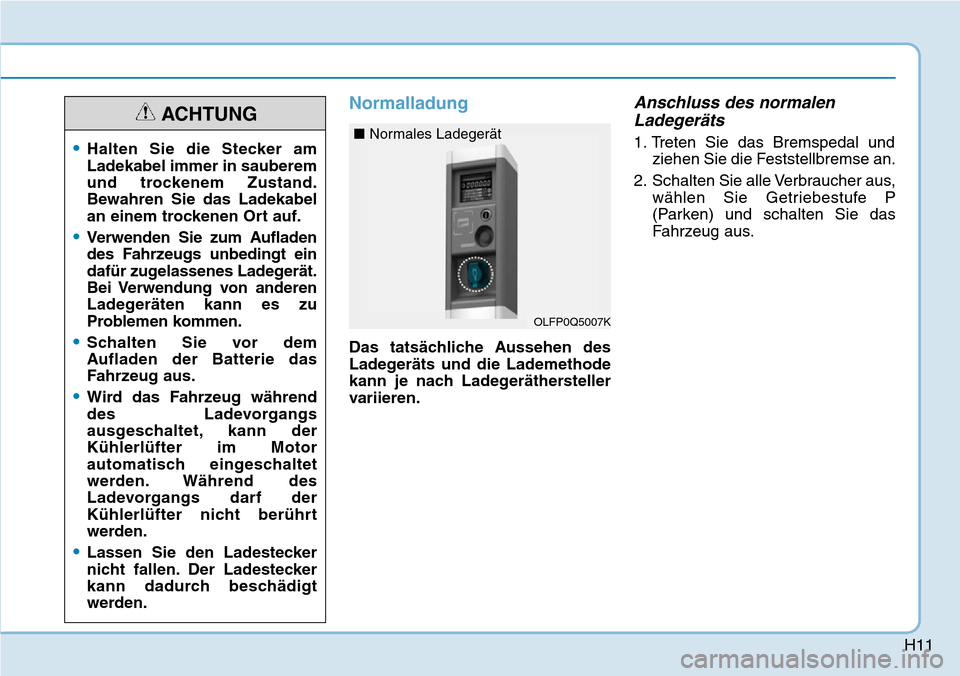

Page 22 of 689
H11
Normalladung
Das tatsächliche Aussehen des
Ladegeräts und die Lademethode
kann je nach Ladegeräthersteller
variieren.
Anschluss des normalenLadegeräts
1. Treten Sie das Bremspedal und
ziehen Sie die Feststellbremse an.
2. Schalten Sie alle Verbraucher aus, wählen Sie Getriebestufe P
(Parken) und schalten Sie das
Fahrzeug aus.•Halten Sie die Stecker am
Ladekabel immer in sauberem
und trockenem Zustand.
Bewahren Sie das Ladekabel
an einem trockenen Ort auf.
•Verwenden Sie zum Aufladen
des Fahrzeugs unbedingt ein
dafür zugelassenes Ladegerät.
Bei Verwendung von anderen
Ladegeräten kann es zu
Problemen kommen.
•Schalten Sie vor dem
Aufladen der Batterie das
Fahrzeug aus.
•Wird das Fahrzeug während
des Ladevorgangs
ausgeschaltet, kann der
Kühlerlüfter im Motor
automatisch eingeschaltet
werden. Während des
Ladevorgangs darf der
Kühlerlüfter nicht berührt
werden.
•Lassen Sie den Ladestecker
nicht fallen. Der Ladestecker
kann dadurch beschädigt
werden.
ACHTUNG
OLFP0Q5007K
■ Normales Ladegerät

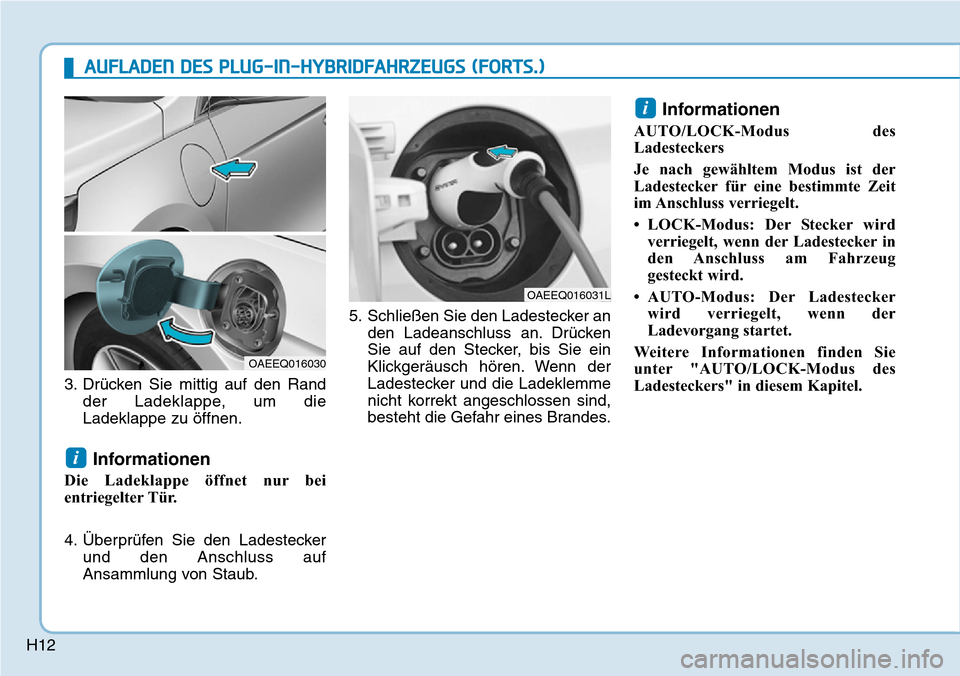

Page 23 of 689
H123. Drücken Sie mittig auf den Rand
der Ladeklappe, um die
Ladeklappe zu öffnen.
Informationen
Die Ladeklappe öffnet nur bei
entriegelter Tür.
4. Überprüfen Sie den Ladesteckerund den Anschluss auf
Ansammlung von Staub. 5. Schließen Sie den Ladestecker an
den Ladeanschluss an. Drücken
Sie auf den Stecker, bis Sie ein
Klickgeräusch hören. Wenn der
Ladestecker und die Ladeklemme
nicht korrekt angeschlossen sind,
besteht die Gefahr eines Brandes.
Informationen
AUTO/LOCK-Modus des
Ladesteckers
Je nach gewähltem Modus ist der
Ladestecker für eine bestimmte Zeit
im Anschluss verriegelt.
• LOCK-Modus: Der Stecker wirdverriegelt, wenn der Ladestecker in
den Anschluss am Fahrzeug
gesteckt wird.
• AUTO-Modus: Der Ladestecker wird verriegelt, wenn der
Ladevorgang startet.
Weitere Informationen finden Sie
unter "AUTO/LOCK-Modus des
Ladesteckers" in diesem Kapitel.
i
i
OAEEQ016030
OAEEQ016031L
AUFLADEN DES PLUG-IN-HYBRIDFAHRZEUGS (FORTS.)

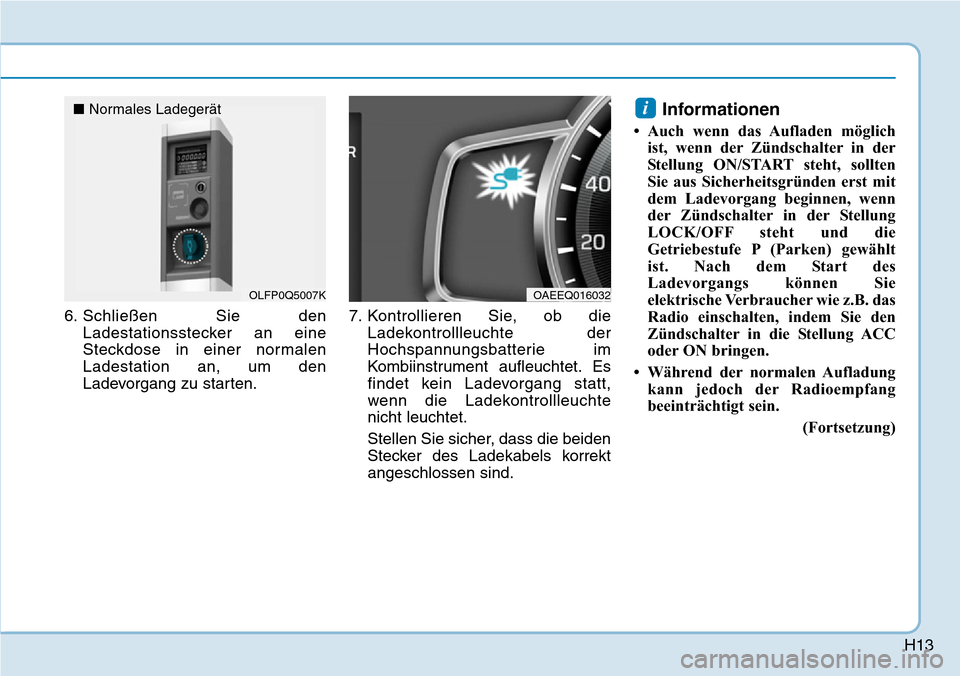

Page 24 of 689
H13
6. Schließen Sie denLadestationsstecker an eine
Steckdose in einer normalen
Ladestation an, um den
Ladevorgang zu starten. 7. Kontrollieren Sie, ob die
Ladekontrollleuchte der
Hochspannungsbatterie im
Kombiinstrument aufleuchtet. Es
findet kein Ladevorgang statt,
wenn die Ladekontrollleuchte
nicht leuchtet.
Stellen Sie sicher, dass die beiden
Stecker des Ladekabels korrekt
angeschlossen sind.
Informationen
• Auch wenn das Aufladen möglichist, wenn der Zündschalter in der
Stellung ON/START steht, sollten
Sie aus Sicherheitsgründen erst mit
dem Ladevorgang beginnen, wenn
der Zündschalter in der Stellung
LOCK/OFF steht und die
Getriebestufe P (Parken) gewählt
ist. Nach dem Start des
Ladevorgangs können Sie
elektrische Verbraucher wie z.B. das
Radio einschalten, indem Sie den
Zündschalter in die Stellung ACC
oder ON bringen.
• Während der normalen Aufladung kann jedoch der Radioempfang
beeinträchtigt sein.
(Fortsetzung)
i
OLFP0Q5007K
■ Normales Ladegerät
OAEEQ016032

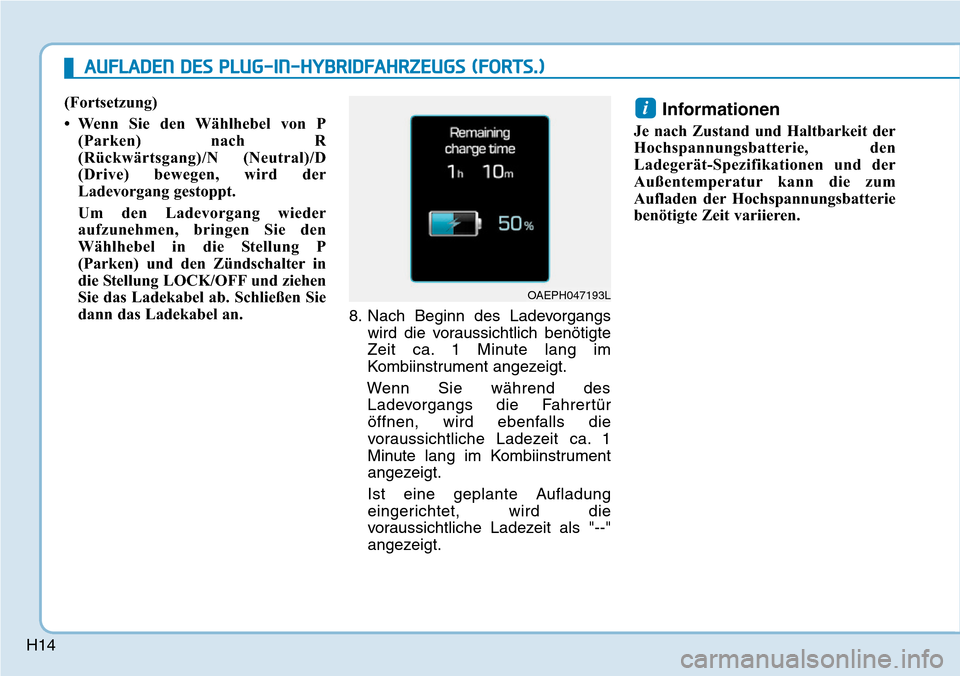

Page 25 of 689
H14(Fortsetzung)
• Wenn Sie den Wählhebel von P
(Parken) nach R
(Rückwärtsgang)/N (Neutral)/D
(Drive) bewegen, wird der
Ladevorgang gestoppt.
Um den Ladevorgang wieder
aufzunehmen, bringen Sie den
Wählhebel in die Stellung P
(Parken) und den Zündschalter in
die Stellung LOCK/OFF und ziehen
Sie das Ladekabel ab. Schließen Sie
dann das Ladekabel an. 8. Nach Beginn des Ladevorgangs
wird die voraussichtlich benötigte
Zeit ca. 1 Minute lang im
Kombiinstrument angezeigt.
Wenn Sie während des Ladevorgangs die Fahrertür
öffnen, wird ebenfalls die
voraussichtliche Ladezeit ca. 1
Minute lang im Kombiinstrument
angezeigt.
Ist eine geplante Aufladung
eingerichtet, wird die
voraussichtliche Ladezeit als "--"
angezeigt.
Informationen
Je nach Zustand und Haltbarkeit der
Hochspannungsbatterie, den
Ladegerät-Spezifikationen und der
Außentemperatur kann die zum
Aufladen der Hochspannungsbatterie
benötigte Zeit variieren.
i
OAEPH047193L
AUFLADEN DES PLUG-IN-HYBRIDFAHRZEUGS (FORTS.)

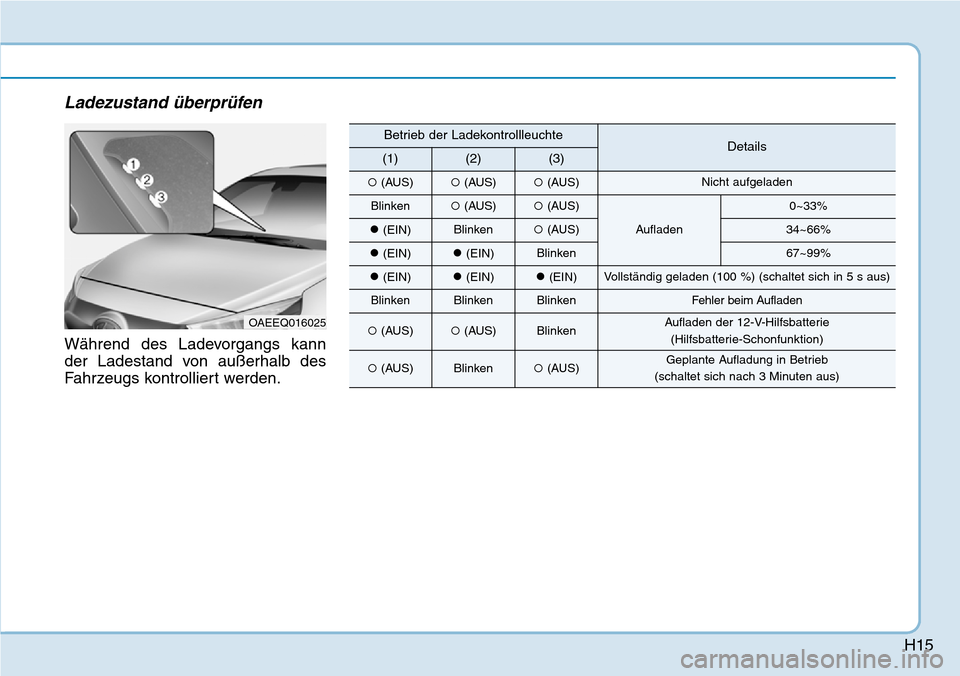

Page 26 of 689
H15
Ladezustand überprüfen
Während des Ladevorgangs kann
der Ladestand von außerhalb des
Fahrzeugs kontrolliert werden.
OAEEQ016025
Betrieb der LadekontrollleuchteDetails(1)(2)(3)
(AUS)(AUS)(AUS)Nicht aufgeladen
Blinken(AUS)(AUS)
Aufladen
0~33%
(EIN)Blinken(AUS)34~66%
(EIN)(EIN)Blinken67~99%
(EIN)(EIN)(EIN)Vollständig geladen (100 %) (schaltet sich in 5 s aus)
BlinkenBlinkenBlinkenFehler beim Aufladen
(AUS)(AUS)BlinkenAufladen der 12-V-Hilfsbatterie (Hilfsbatterie-Schonfunktion)
(AUS)Blinken(AUS)Geplante Aufladung in Betrieb
(schaltet sich nach 3 Minuten aus)

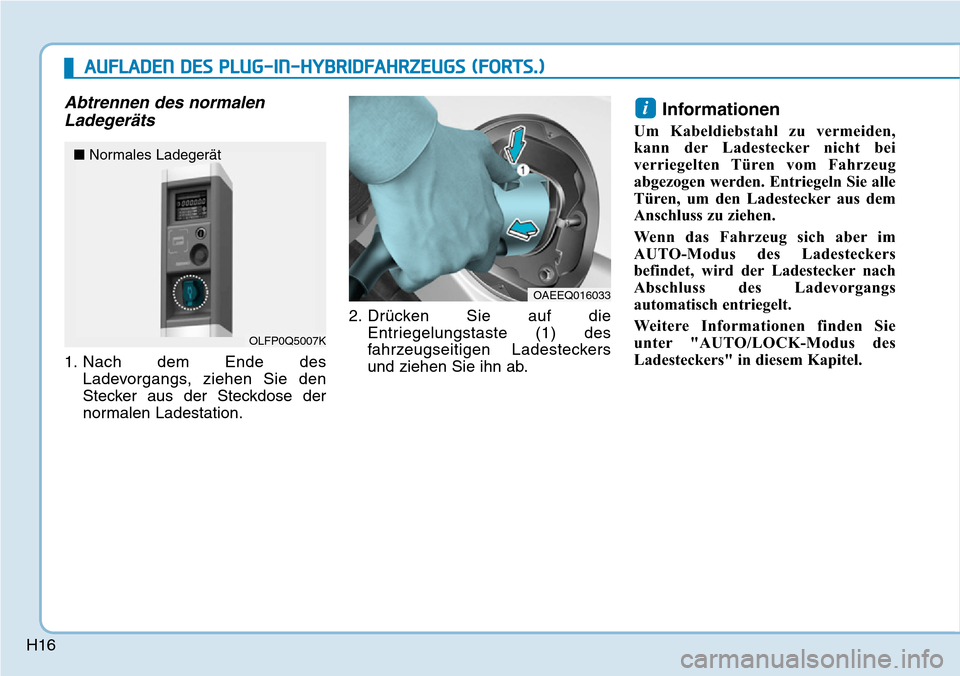

Page 27 of 689
H16
Abtrennen des normalenLadegeräts
1. Nach dem Ende des
Ladevorgangs, ziehen Sie den
Stecker aus der Steckdose der
normalen Ladestation. 2. Drücken Sie auf die
Entriegelungstaste (1) des
fahrzeugseitigen Ladesteckers
und ziehen Sie ihn ab.
Informationen
Um Kabeldiebstahl zu vermeiden,
kann der Ladestecker nicht bei
verriegelten Türen vom Fahrzeug
abgezogen werden. Entriegeln Sie alle
Türen, um den Ladestecker aus dem
Anschluss zu ziehen.
Wenn das Fahrzeug sich aber im
AUTO-Modus des Ladesteckers
befindet, wird der Ladestecker nach
Abschluss des Ladevorgangs
automatisch entriegelt.
Weitere Informationen finden Sie
unter "AUTO/LOCK-Modus des
Ladesteckers" in diesem Kapitel.
i
AUFLADEN DES PLUG-IN-HYBRIDFAHRZEUGS (FORTS.)
OAEEQ016033
OLFP0Q5007K
■Normales Ladegerät

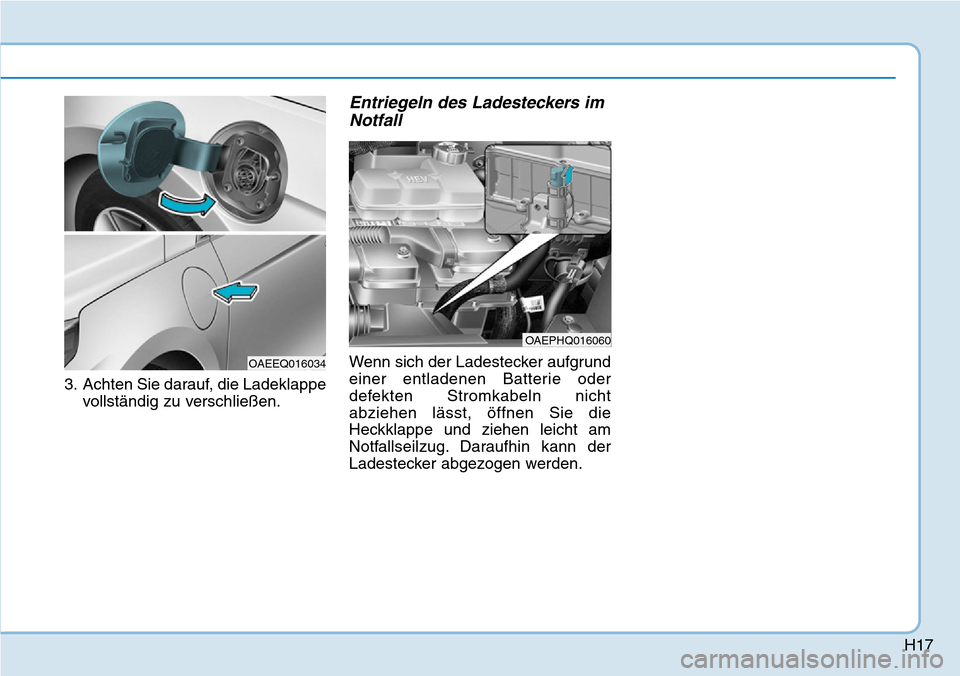

Page 28 of 689
H17
3. Achten Sie darauf, die Ladeklappevollständig zu verschließen.
Entriegeln des Ladesteckers imNotfall
Wenn sich der Ladestecker aufgrund
einer entladenen Batterie oder
defekten Stromkabeln nicht
abziehen lässt, öffnen Sie die
Heckklappe und ziehen leicht am
Notfallseilzug. Daraufhin kann der
Ladestecker abgezogen werden.
OAEPHQ016060
OAEEQ016034
Page 29 of 689

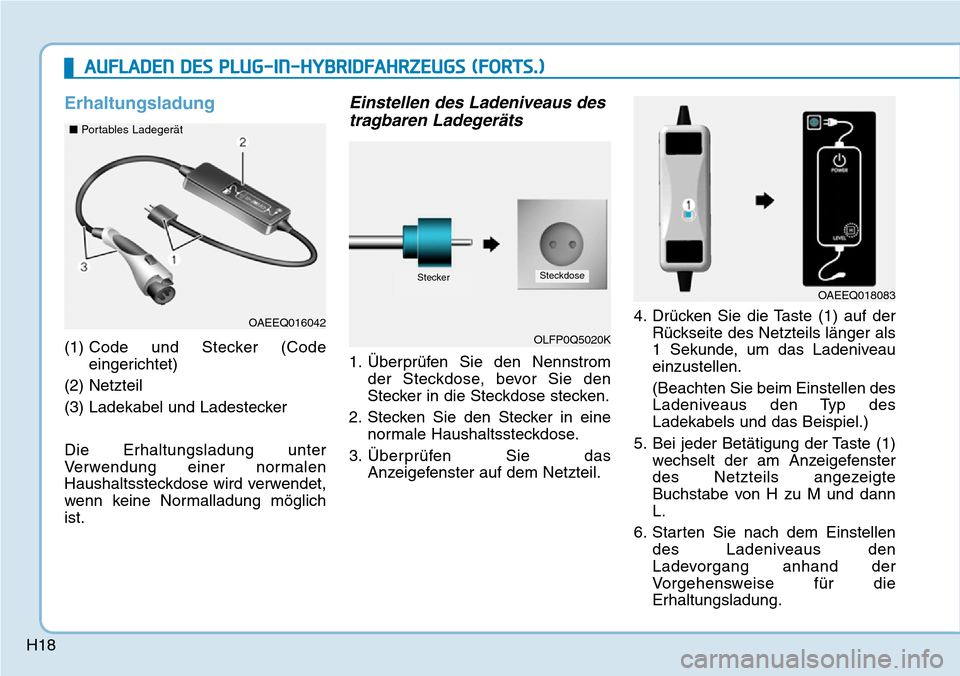

H18
Erhaltungsladung
(1) Code und Stecker (Code
eingerichtet)
(2) Netzteil
(3) Ladekabel und Ladestecker
Die Erhaltungsladung unter
Verwendung einer normalen
Haushaltssteckdose wird verwendet,
wenn keine Normalladung möglich
ist.
Einstellen des Ladeniveaus des tragbaren Ladegeräts
1. Überprüfen Sie den Nennstrom
der Steckdose, bevor Sie den
Stecker in die Steckdose stecken.
2. Stecken Sie den Stecker in eine normale Haushaltssteckdose.
3. Überprüfen Sie das Anzeigefenster auf dem Netzteil. 4. Drücken Sie die Taste (1) auf der
Rückseite des Netzteils länger als
1 Sekunde, um das Ladeniveau
einzustellen.
(Beachten Sie beim Einstellen des
Ladeniveaus den Typ des
Ladekabels und das Beispiel.)
5. Bei jeder Betätigung der Taste (1) wechselt der am Anzeigefenster
des Netzteils angezeigte
Buchstabe von H zu M und dann
L.
6. Starten Sie nach dem Einstellen des Ladeniveaus den
Ladevorgang anhand der
Vorgehensweise für die
Erhaltungsladung.
AUFLADEN DES PLUG-IN-HYBRIDFAHRZEUGS (FORTS.)
OAEEQ016042
■
Portables Ladegerät
OAEEQ018083
OLFP0Q5020K
SteckerSteckdose
Page 30 of 689
H19
Anschluss des portableLadegeräts (ICCB: in Kabelintegriertes Netzteil)
1. Stecken Sie den Stecker in eine
normale Haushaltssteckdose.
* Beispiel zum Einstellen des ICCB-Ladeniveaus(Das Beispiel dient lediglich als Referenz und kann von den tatsächlichen
Bedingungen abweichen.)
SteckdosenstromICCB-
LadeniveauNetzteil-Anzeigefenster
14-16A12A
13-12A10A
11-10A8A
9-8A6A
OLFP0Q5020K
OAEEQ018082
SteckerSteckdose
