Hyundai Ioniq Plug-in Hybrid 2019 Betriebsanleitung (in German)

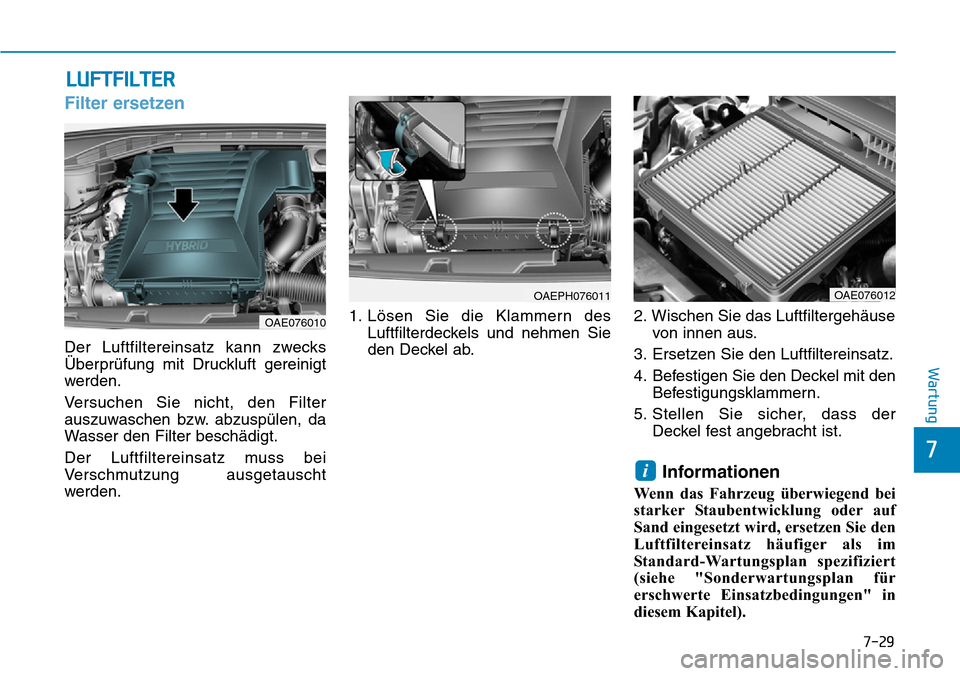

7-29
7
Wartung
LUFTFILTER
Filter ersetzen
Der Luftfiltereinsatz kann zwecks
Überprüfung mit Druckluft gereinigt
werden.
Versuchen Sie nicht, den Filter
auszuwaschen bzw. abzuspülen, da
Wasser den Filter beschädigt.
Der Luftfiltereinsatz muss bei
Verschmutzung ausgetauscht
werden.1. Lösen Sie die Klammern des
Luftfilterdeckels und nehmen Sie
den Deckel ab. 2. Wischen Sie das Luftfiltergehäuse
von innen aus.
3. Ersetzen Sie den Luftfiltereinsatz.
4. Befestigen Sie den Deckel mit den Befestigungsklammern.
5. Stellen Sie sicher, dass der Deckel fest angebracht ist.
Informationen
Wenn das Fahrzeug überwiegend bei
starker Staubentwicklung oder auf
Sand eingesetzt wird, ersetzen Sie den
Luftfiltereinsatz häufiger als im
Standard-Wartungsplan spezifiziert
(siehe "Sonderwartungsplan für
erschwerte Einsatzbedingungen" in
diesem Kapitel).
i
OAE076010
OAEPH076011OAE076012

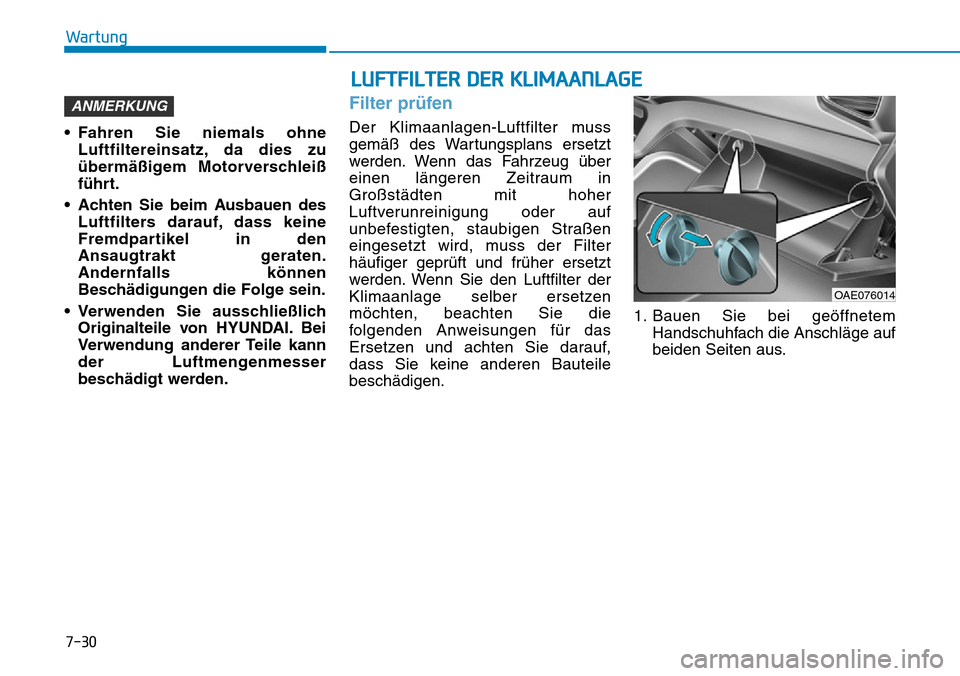

7-30
Wartung
• Fahren Sie niemals ohne Luftfiltereinsatz, da dies zu
übermäßigem Motorverschleiß
führt.
• Achten Sie beim Ausbauen des Luftfilters darauf, dass keine
Fremdpartikel in den
Ansaugtrakt geraten.
Andernfalls können
Beschädigungen die Folge sein.
• Verwenden Sie ausschließlich Originalteile von HYUNDAI. Bei
Verwendung anderer Teile kann
der Luftmengenmesser
beschädigt werden.
Filter prüfen
Der Klimaanlagen-Luftfilter muss
gemäß des Wartungsplans ersetzt
werden. Wenn das Fahrzeug über
einen längeren Zeitraum in
Großstädten mit hoher
Luftverunreinigung oder auf
unbefestigten, staubigen Straßen
eingesetzt wird, muss der Filter
häufiger geprüft und früher ersetzt
werden. Wenn Sie den Luftfilter der
Klimaanlage selber ersetzen
möchten, beachten Sie die
folgenden Anweisungen für das
Ersetzen und achten Sie darauf,
dass Sie keine anderen Bauteile
beschädigen. 1. Bauen Sie bei geöffnetem
Handschuhfach die Anschläge auf
beiden Seiten aus.
ANMERKUNG
LUFTFILTER DER KLIMAANLAGE
OAE076014

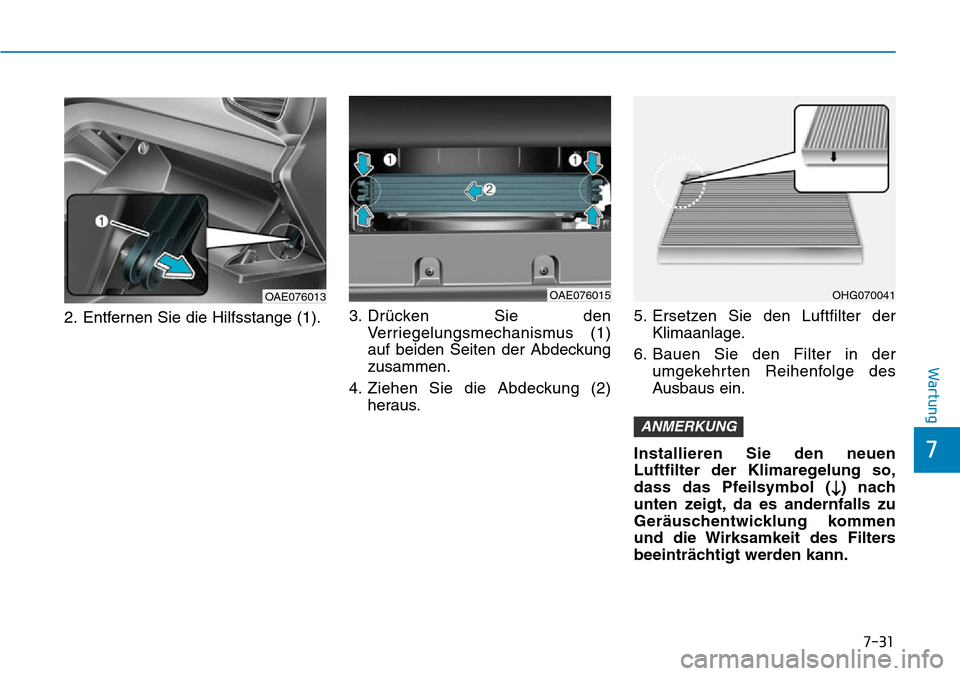

7-31
7
Wartung
2. Entfernen Sie die Hilfsstange (1).3. Drücken Sie den
Verriegelungsmechanismus (1)
auf beiden Seiten der Abdeckung
zusammen.
4. Ziehen Sie die Abdeckung (2) heraus. 5. Ersetzen Sie den Luftfilter der
Klimaanlage.
6. Bauen Sie den Filter in der umgekehrten Reihenfolge des
Ausbaus ein.
Installieren Sie den neuen
Luftfilter der Klimaregelung so,
dass das Pfeilsymbol (
↓) nach
unten zeigt, da es andernfalls zu
Geräuschentwicklung kommen
und die Wirksamkeit des Filters
beeinträchtigt werden kann.
ANMERKUNG
OAE076013OHG070041OAE076015

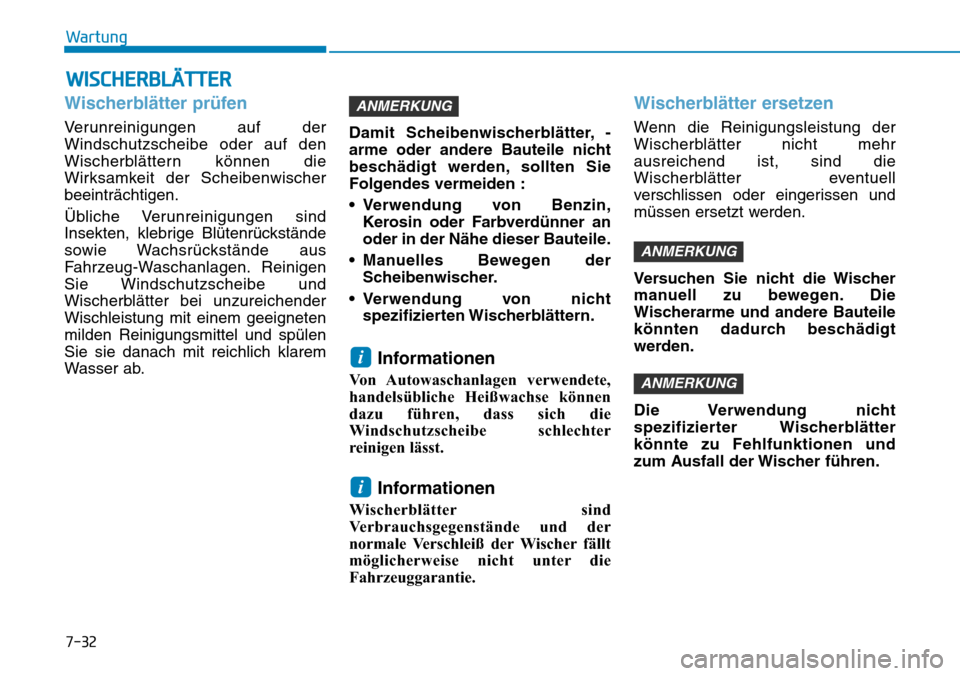

7-32
Wartung
WISCHERBLÄTTER
Wischerblätter prüfen
Verunreinigungen auf der
Windschutzscheibe oder auf den
Wischerblättern können die
Wirksamkeit der Scheibenwischer
beeinträchtigen.
Übliche Verunreinigungen sind
Insekten, klebrige Blütenrückstände
sowie Wachsrückstände aus
Fahrzeug-Waschanlagen. Reinigen
Sie Windschutzscheibe und
Wischerblätter bei unzureichender
Wischleistung mit einem geeigneten
milden Reinigungsmittel und spülen
Sie sie danach mit reichlich klarem
Wasser ab.Damit Scheibenwischerblätter, -
arme oder andere Bauteile nicht
beschädigt werden, sollten Sie
Folgendes vermeiden :
• Verwendung von Benzin,
Kerosin oder Farbverdünner an
oder in der Nähe dieser Bauteile.
• Manuelles Bewegen der Scheibenwischer.
• Verwendung von nicht spezifizierten Wischerblättern.
Informationen
Von Autowaschanlagen verwendete,
handelsübliche Heißwachse können
dazu führen, dass sich die
Windschutzscheibe schlechter
reinigen lässt.
Informationen
Wischerblätter sind
Verbrauchsgegenstände und der
normale Verschleiß der Wischer fällt
möglicherweise nicht unter die
Fahrzeuggarantie.
Wischerblätter ersetzen
Wenn die Reinigungsleistung der
Wischerblätter nicht mehr
ausreichend ist, sind die
Wischerblätter eventuell
verschlissen oder eingerissen und
müssen ersetzt werden.
Versuchen Sie nicht die Wischer
manuell zu bewegen. Die
Wischerarme und andere Bauteile
könnten dadurch beschädigt
werden.
Die Verwendung nicht
spezifizierter Wischerblätter
könnte zu Fehlfunktionen und
zum Ausfall der Wischer führen.
ANMERKUNG
ANMERKUNG
i
i
ANMERKUNG

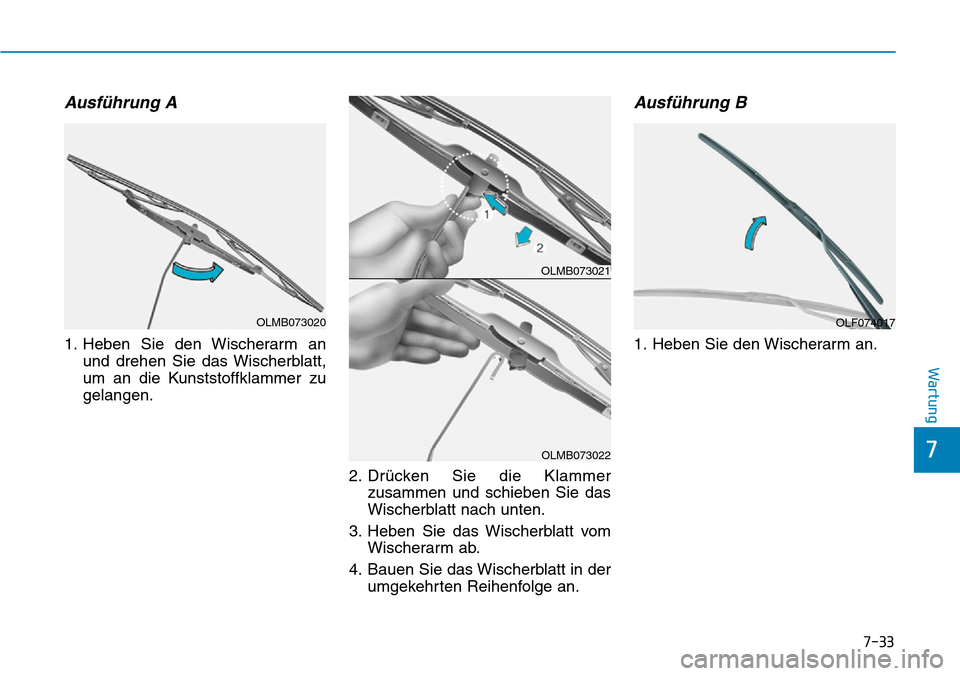

7-33
7
Wartung
Ausführung A
1. Heben Sie den Wischerarm anund drehen Sie das Wischerblatt,
um an die Kunststoffklammer zu
gelangen.
2. Drücken Sie die Klammerzusammen und schieben Sie das
Wischerblatt nach unten.
3. Heben Sie das Wischerblatt vom Wischerarm ab.
4. Bauen Sie das Wischerblatt in der umgekehrten Reihenfolge an.
Ausführung B
1. Heben Sie den Wischerarm an.
OLMB073020
OLMB073021
OLMB073022
OLF074017

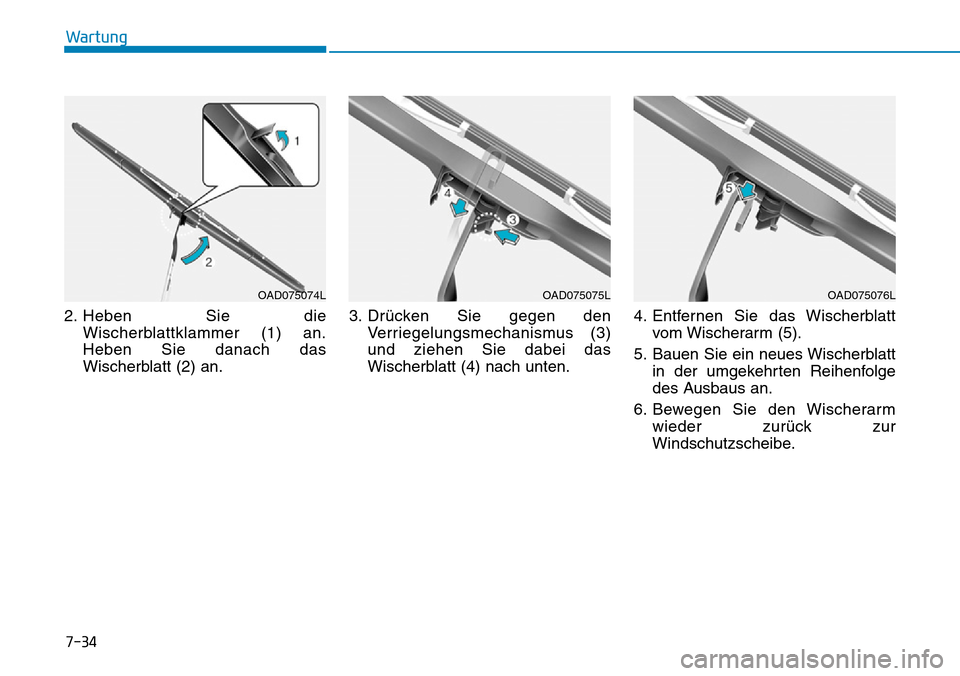

7-34
Wartung
2. Heben Sie die Wischerblattklammer (1) an.
Heben Sie danach das
Wischerblatt (2) an. 3. Drücken Sie gegen den
Verriegelungsmechanismus (3)
und ziehen Sie dabei das
Wischerblatt (4) nach unten. 4. Entfernen Sie das Wischerblatt
vom Wischerarm (5).
5. Bauen Sie ein neues Wischerblatt in der umgekehrten Reihenfolge
des Ausbaus an.
6. Bewegen Sie den Wischerarm wieder zurück zur
Windschutzscheibe.
OAD075074LOAD075075LOAD075076L

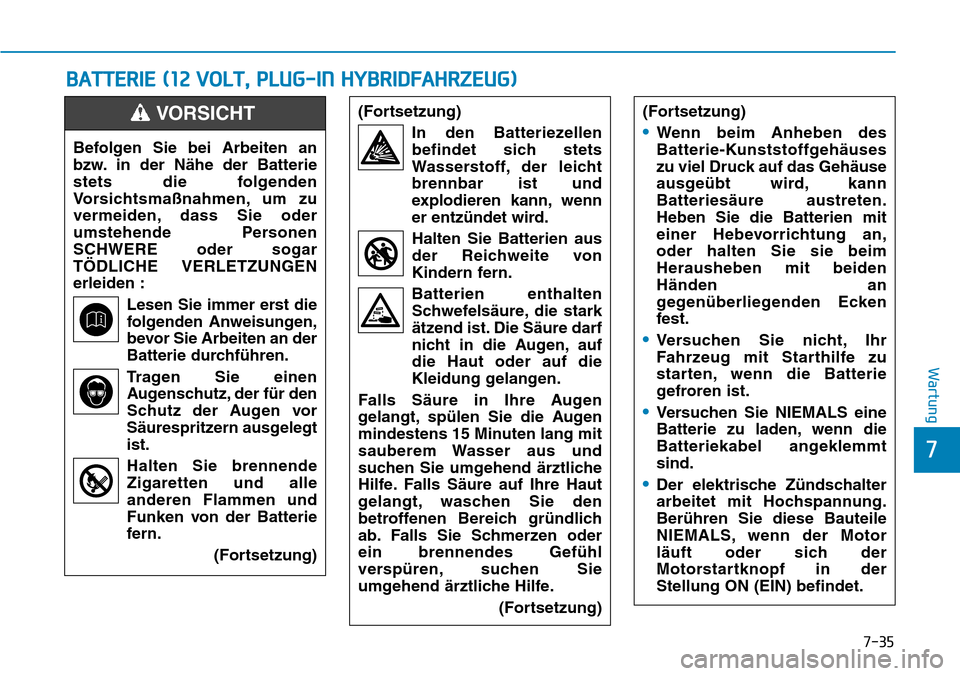

7-35
7
Wartung
BATTERIE (12 VOLT, PLUG-IN HYBRIDFAHRZEUG)
Befolgen Sie bei Arbeiten an
bzw. in der Nähe der Batterie
stets die folgenden
Vorsichtsmaßnahmen, um zu
vermeiden, dass Sie oder
umstehende Personen
SCHWERE oder sogar
TÖDLICHE VERLETZUNGEN
erleiden :Lesen Sie immer erst diefolgenden Anweisungen,
bevor Sie Arbeiten an der
Batterie durchführen.
Tragen Sie einen Augenschutz, der für den
Schutz der Augen vor
Säurespritzern ausgelegt
ist.
Halten Sie brennende Zigaretten und alle
anderen Flammen und
Funken von der Batterie
fern.
(Fortsetzung)
VORSICHT(Fortsetzung)In den Batteriezellenbefindet sich stets
Wasserstoff, der leicht
brennbar ist und
explodieren kann, wenn
er entzündet wird.
Halten Sie Batterien aus
der Reichweite von
Kindern fern.
Batterien enthalten Schwefelsäure, die stark
ätzend ist. Die Säure darf
nicht in die Augen, auf
die Haut oder auf die
Kleidung gelangen.
Falls Säure in Ihre Augen
gelangt, spülen Sie die Augen
mindestens 15 Minuten lang mit
sauberem Wasser aus und
suchen Sie umgehend ärztliche
Hilfe. Falls Säure auf Ihre Haut
gelangt, waschen Sie den
betroffenen Bereich gründlich
ab. Falls Sie Schmerzen oder
ein brennendes Gefühl
verspüren, suchen Sie
umgehend ärztliche Hilfe. (Fortsetzung)(Fortsetzung)
•Wenn beim Anheben des
Batterie-Kunststoffgehäuses
zu viel Druck auf das Gehäuse
ausgeübt wird, kann
Batteriesäure austreten.
Heben Sie die Batterien mit
einer Hebevorrichtung an,
oder halten Sie sie beim
Herausheben mit beiden
Händen an
gegenüberliegenden Ecken
fest.
•Versuchen Sie nicht, Ihr
Fahrzeug mit Starthilfe zu
starten, wenn die Batterie
gefroren ist.
•Versuchen Sie NIEMALS eine
Batterie zu laden, wenn die
Batteriekabel angeklemmt
sind.
•Der elektrische Zündschalter
arbeitet mit Hochspannung.
Berühren Sie diese Bauteile
NIEMALS, wenn der Motor
läuft oder sich der
Motorstartknopf in der
Stellung ON (EIN) befindet.

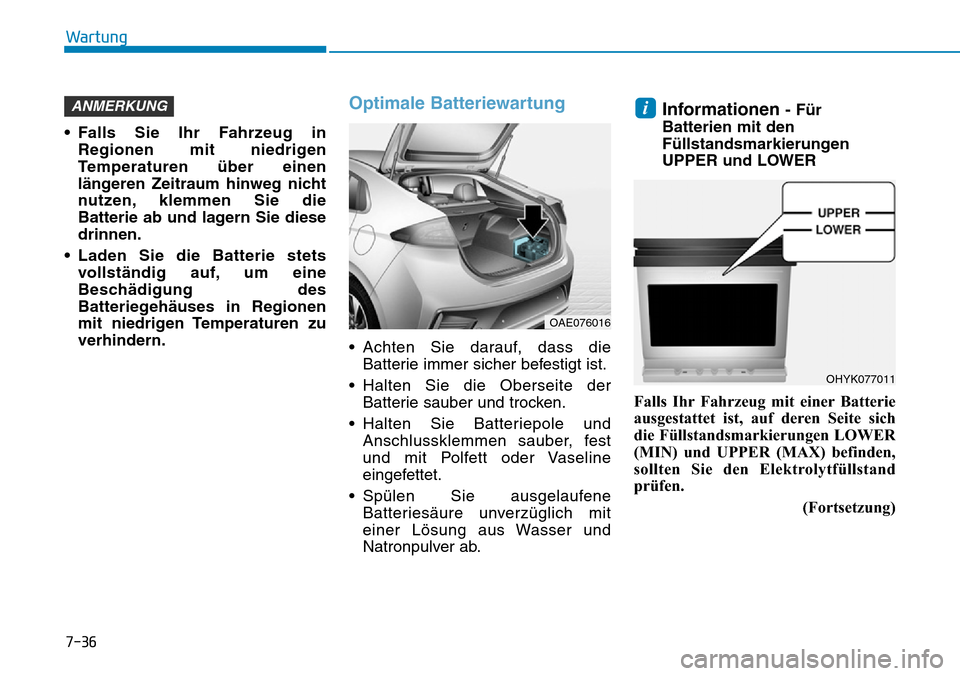

7-36
Wartung
• Falls Sie Ihr Fahrzeug in Regionen mit niedrigen
Temperaturen über einen
längeren Zeitraum hinweg nicht
nutzen, klemmen Sie die
Batterie ab und lagern Sie diese
drinnen.
• Laden Sie die Batterie stets vollständig auf, um eine
Beschädigung des
Batteriegehäuses in Regionen
mit niedrigen Temperaturen zu
verhindern.
Optimale Batteriewartung
• Achten Sie darauf, dass dieBatterie immer sicher befestigt ist.
• Halten Sie die Oberseite der Batterie sauber und trocken.
• Halten Sie Batteriepole und Anschlussklemmen sauber, fest
und mit Polfett oder Vaseline
eingefettet.
• Spülen Sie ausgelaufene Batteriesäure unverzüglich mit
einer Lösung aus Wasser und
Natronpulver ab.
Informationen- Für
Batterien mit den
Füllstandsmarkierungen
UPPER und LOWER
Falls Ihr Fahrzeug mit einer Batterie
ausgestattet ist, auf deren Seite sich
die Füllstandsmarkierungen LOWER
(MIN) und UPPER (MAX) befinden,
sollten Sie den Elektrolytfüllstand
prüfen. (Fortsetzung)iANMERKUNG
OAE076016
OHYK077011

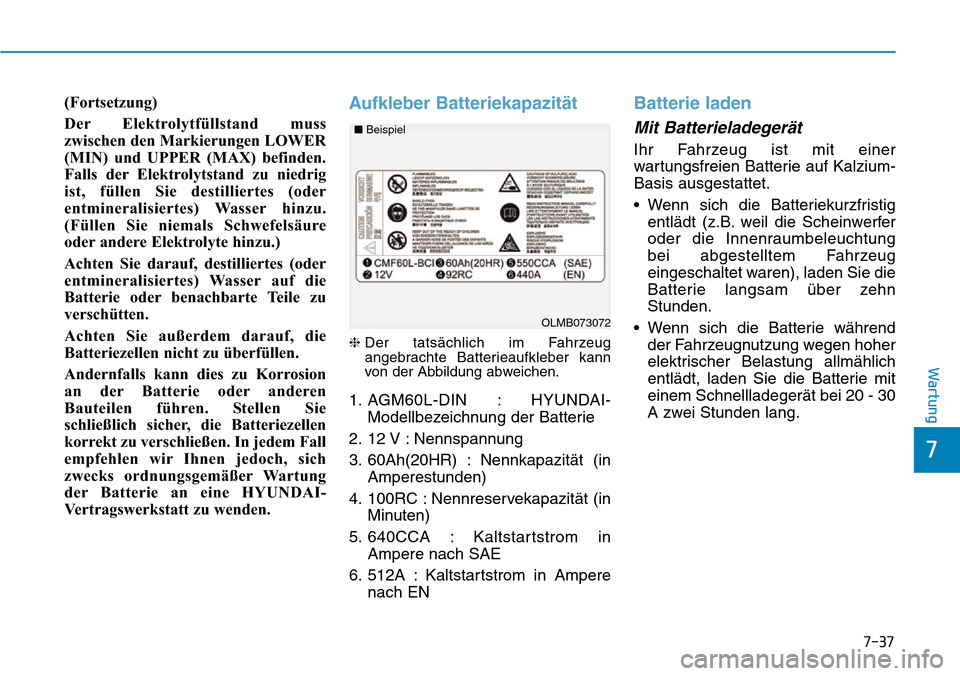

7-37
7
Wartung
(Fortsetzung)
Der Elektrolytfüllstand muss
zwischen den Markierungen LOWER
(MIN) und UPPER (MAX) befinden.
Falls der Elektrolytstand zu niedrig
ist, füllen Sie destilliertes (oder
entmineralisiertes) Wasser hinzu.
(Füllen Sie niemals Schwefelsäure
oder andere Elektrolyte hinzu.)
Achten Sie darauf, destilliertes (oder
entmineralisiertes) Wasser auf die
Batterie oder benachbarte Teile zu
verschütten.
Achten Sie außerdem darauf, die
Batteriezellen nicht zu überfüllen.
Andernfalls kann dies zu Korrosion
an der Batterie oder anderen
Bauteilen führen. Stellen Sie
schließlich sicher, die Batteriezellen
korrekt zu verschließen. In jedem Fall
empfehlen wir Ihnen jedoch, sich
zwecks ordnungsgemäßer Wartung
der Batterie an eine HYUNDAI-
Vertragswerkstatt zu wenden.Aufkleber Batteriekapazität
❈Der tatsächlich im Fahrzeug
angebrachte Batterieaufkleber kann
von der Abbildung abweichen.
1. AGM60L-DIN : HYUNDAI-
Modellbezeichnung der Batterie
2. 12 V : Nennspannung
3. 60Ah(20HR) : Nennkapazität (in Amperestunden)
4. 100RC : Nennreservekapazität (in Minuten)
5. 640CCA : Kaltstartstrom in Ampere nach SAE
6. 512A : Kaltstartstrom in Ampere nach EN
Batterie laden
Mit Batterieladegerät
Ihr Fahrzeug ist mit einer
wartungsfreien Batterie auf Kalzium-
Basis ausgestattet.
• Wenn sich die Batteriekurzfristigentlädt (z.B. weil die Scheinwerfer
oder die Innenraumbeleuchtung
bei abgestelltem Fahrzeug
eingeschaltet waren), laden Sie die
Batterie langsam über zehn
Stunden.
• Wenn sich die Batterie während der Fahrzeugnutzung wegen hoher
elektrischer Belastung allmählich
entlädt, laden Sie die Batterie mit
einem Schnellladegerät bei 20 - 30
A zwei Stunden lang.
OLMB073072
■
Beispiel

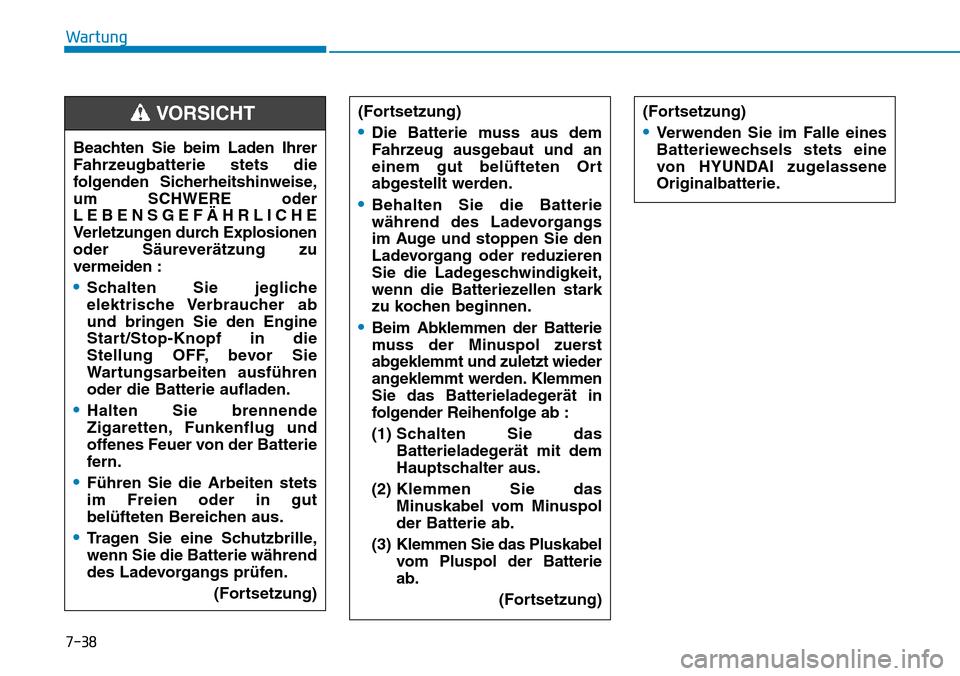

7-38
Wartung(Fortsetzung)
•Verwenden Sie im Falle eines
Batteriewechsels stets eine
von HYUNDAI zugelassene
Originalbatterie.Beachten Sie beim Laden Ihrer
Fahrzeugbatterie stets die
folgenden Sicherheitshinweise,
um SCHWERE oder
LEBENSGEFÄHRLICHE
Verletzungen durch Explosionen
oder Säureverätzung zu
vermeiden :
•Schalten Sie jegliche
elektrische Verbraucher ab
und bringen Sie den Engine
Start/Stop-Knopf in die
Stellung OFF, bevor Sie
Wartungsarbeiten ausführen
oder die Batterie aufladen.
•Halten Sie brennende
Zigaretten, Funkenflug und
offenes Feuer von der Batterie
fern.
•Führen Sie die Arbeiten stets
im Freien oder in gut
belüfteten Bereichen aus.
•Tragen Sie eine Schutzbrille,
wenn Sie die Batterie während
des Ladevorgangs prüfen.(Fortsetzung)
VORSICHT(Fortsetzung)
•Die Batterie muss aus dem
Fahrzeug ausgebaut und an
einem gut belüfteten Ort
abgestellt werden.
•Behalten Sie die Batterie
während des Ladevorgangs
im Auge und stoppen Sie den
Ladevorgang oder reduzieren
Sie die Ladegeschwindigkeit,
wenn die Batteriezellen stark
zu kochen beginnen.
•Beim Abklemmen der Batterie
muss der Minuspol zuerst
abgeklemmt und zuletzt wieder
angeklemmt werden. Klemmen
Sie das Batterieladegerät in
folgender Reihenfolge ab :
(1) Schalten Sie das
Batterieladegerät mit dem
Hauptschalter aus.
(2) Klemmen Sie das
Minuskabel vom Minuspol
der Batterie ab.
(3) Klemmen Sie das Pluskabel
vom Pluspol der Batterie
ab.
(Fortsetzung)
