Hyundai Ioniq Plug-in Hybrid 2019 Manuale del proprietario (in Italian)

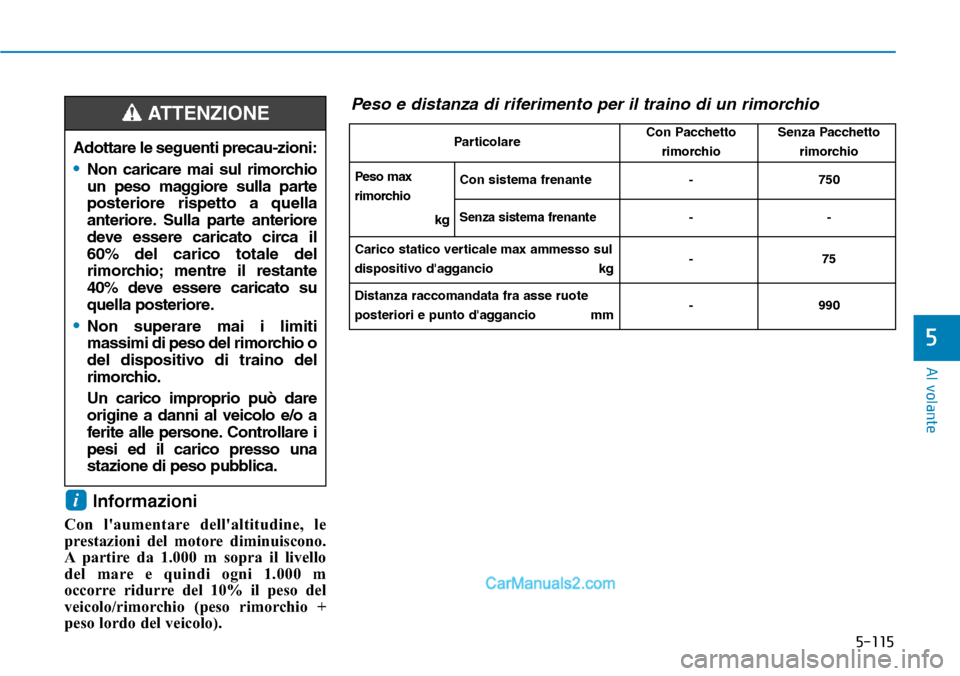

5-115
Al volante
5
Informazioni
Con l'aumentare dell'altitudine, le
prestazioni del motore diminuiscono.
A partire da 1.000 m sopra il livello
del mare e quindi ogni 1.000 m
occorre ridurre del 10% il peso del
veicolo/rimorchio (peso rimorchio +
peso lordo del veicolo).
i
Adottare le seguenti precau-zioni:
•Non caricare mai sul rimorchio
un peso maggiore sulla parte
posteriore rispetto a quella
anteriore. Sulla parte anteriore
deve essere caricato circa il
60% del carico totale del
rimorchio; mentre il restante
40% deve essere caricato su
quella posteriore.
•Non superare mai i limiti
massimi di peso del rimorchio o
del dispositivo di traino del
rimorchio.
Un carico improprio può dare
origine a danni al veicolo e/o a
ferite alle persone. Controllare i
pesi ed il carico presso una
stazione di peso pubblica.
ATTENZIONE Peso e distanza di riferimento per il traino di un rimorchio
ParticolareCon Pacchetto
rimorchioSenza Pacchetto
rimorchio
Peso max
rimorchio
kgCon sistema frenante - 750
Senza sistema frenante--
Carico statico verticale max ammesso sul
dispositivo d'aggancio kg-75
Distanza raccomandata fra asse ruote
posteriori e punto d'aggancio mm- 990

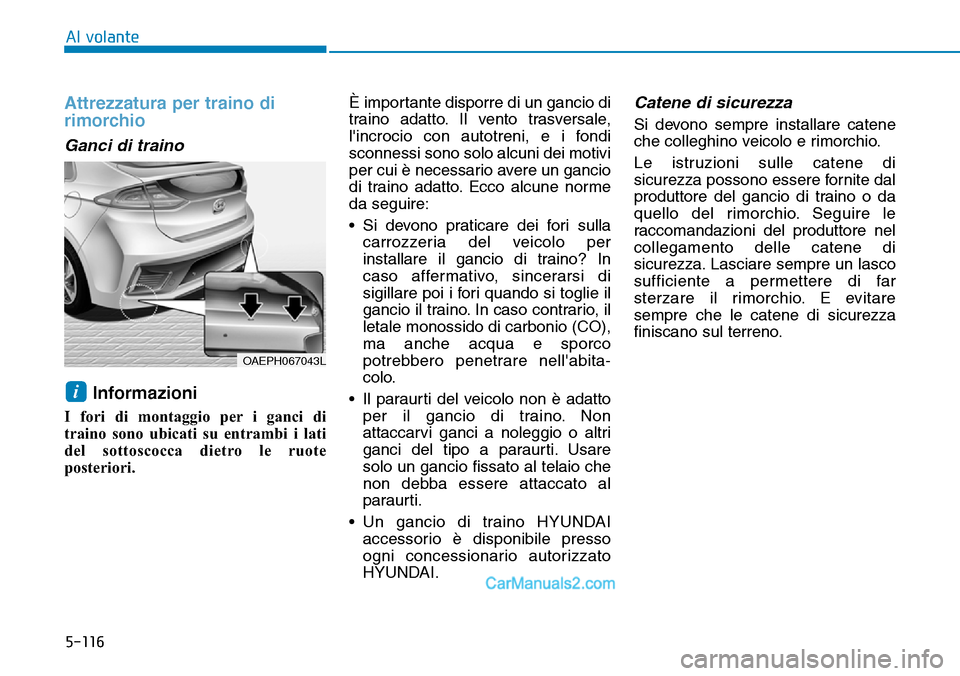

5-116
Al volante
Attrezzatura per traino di
rimorchio
Ganci di traino
Informazioni
I fori di montaggio per i ganci di
traino sono ubicati su entrambi i lati
del sottoscocca dietro le ruote
posteriori.È importante disporre di un gancio di
traino adatto. Il vento trasversale,
l'incrocio con autotreni, e i fondi
sconnessi sono solo alcuni dei motivi
per cui è necessario avere un gancio
di traino adatto. Ecco alcune norme
da seguire:
• Si devono praticare dei fori sulla
carrozzeria del veicolo per
installare il gancio di traino? In
caso affermativo, sincerarsi di
sigillare poi i fori quando si toglie il
gancio il traino. In caso contrario, il
letale monossido di carbonio (CO),
ma anche acqua e sporco
potrebbero penetrare nell'abita-
colo.
• Il paraurti del veicolo non è adatto
per il gancio di traino. Non
attaccarvi ganci a noleggio o altri
ganci del tipo a paraurti. Usare
solo un gancio fissato al telaio che
non debba essere attaccato al
paraurti.
• Un gancio di traino HYUNDAI
accessorio è disponibile presso
ogni concessionario autorizzato
HYUNDAI.
Catene di sicurezza
Si devono sempre installare catene
che colleghino veicolo e rimorchio.
Le istruzioni sulle catene di
sicurezza possono essere fornite dal
produttore del gancio di traino o da
quello del rimorchio. Seguire le
raccomandazioni del produttore nel
collegamento delle catene di
sicurezza. Lasciare sempre un lasco
sufficiente a permettere di far
sterzare il rimorchio. E evitare
sempre che le catene di sicurezza
finiscano sul terreno.
i
OAEPH067043L

5-117
Al volante
5

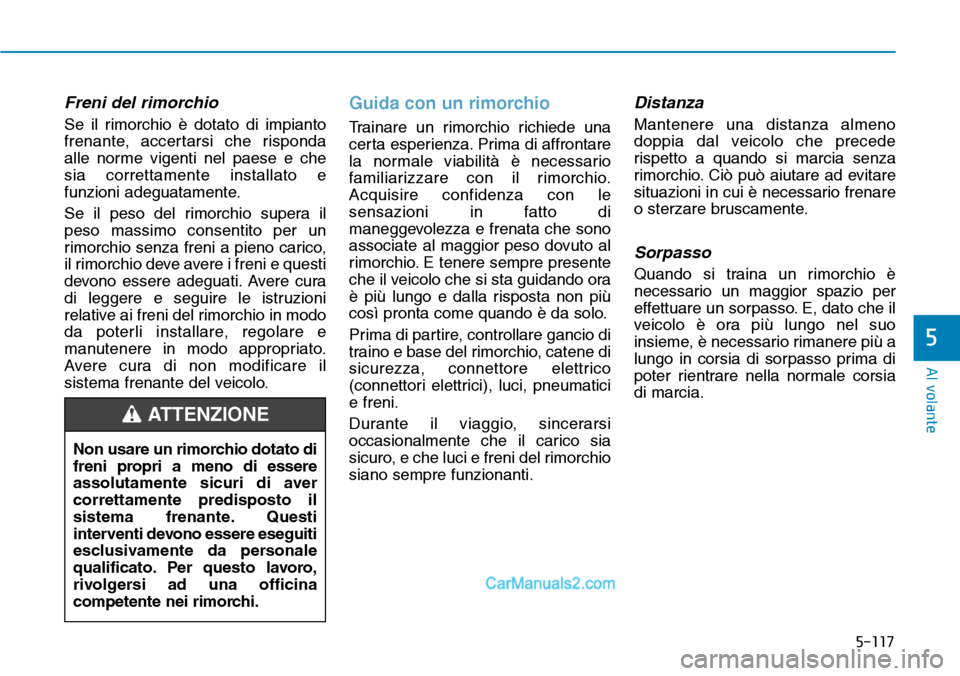

Freni del rimorchio
Se il rimorchio è dotato di impianto
frenante, accertarsi che risponda
alle norme vigenti nel paese e che
sia correttamente installato e
funzioni adeguatamente.
Se il peso del rimorchio supera il
peso massimo consentito per un
rimorchio senza freni a pieno carico,
il rimorchio deve avere i freni e questi
devono essere adeguati. Avere cura
di leggere e seguire le istruzioni
relative ai freni del rimorchio in modo
da poterli installare, regolare e
manutenere in modo appropriato.
Avere cura di non modificare il
sistema frenante del veicolo.
Guida con un rimorchio
Trainare un rimorchio richiede una
certa esperienza. Prima di affrontare
la normale viabilità è necessario
familiarizzare con il rimorchio.
Acquisire confidenza con le
sensazioni in fatto di
maneggevolezza e frenata che sono
associate al maggior peso dovuto al
rimorchio. E tenere sempre presente
che il veicolo che si sta guidando ora
è più lungo e dalla risposta non più
così pronta come quando è da solo.
Prima di partire, controllare gancio di
traino e base del rimorchio, catene di
sicurezza, connettore elettrico
(connettori elettrici), luci, pneumatici
e freni.
Durante il viaggio, sincerarsi
occasionalmente che il carico sia
sicuro, e che luci e freni del rimorchio
siano sempre funzionanti.
Distanza
Mantenere una distanza almeno
doppia dal veicolo che precede
rispetto a quando si marcia senza
rimorchio. Ciò può aiutare ad evitare
situazioni in cui è necessario frenare
o sterzare bruscamente.
Sorpasso
Quando si traina un rimorchio è
necessario un maggior spazio per
effettuare un sorpasso. E, dato che il
veicolo è ora più lungo nel suo
insieme, è necessario rimanere più a
lungo in corsia di sorpasso prima di
poter rientrare nella normale corsia
di marcia.
Non usare un rimorchio dotato di
freni propri a meno di essere
assolutamente sicuri di aver
correttamente predisposto il
sistema frenante. Questi
interventi devono essere eseguiti
esclusivamente da personale
qualificato. Per questo lavoro,
rivolgersi ad una officina
competente nei rimorchi.
ATTENZIONE

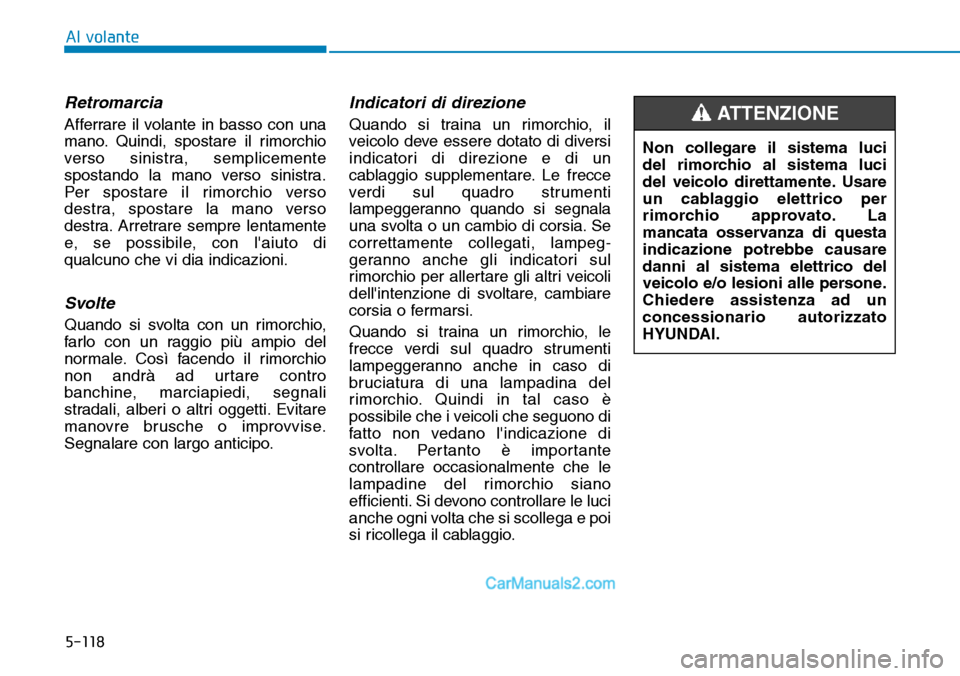

5-118
Al volante
Retromarcia
Afferrare il volante in basso con una
mano. Quindi, spostare il rimorchio
verso sinistra, semplicemente
spostando la mano verso sinistra.
Per spostare il rimorchio verso
destra, spostare la mano verso
destra. Arretrare sempre lentamente
e, se possibile, con l'aiuto di
qualcuno che vi dia indicazioni.
Svolte
Quando si svolta con un rimorchio,
farlo con un raggio più ampio del
normale. Così facendo il rimorchio
non andrà ad urtare contro
banchine, marciapiedi, segnali
stradali, alberi o altri oggetti. Evitare
manovre brusche o improvvise.
Segnalare con largo anticipo.
Indicatori di direzione
Quando si traina un rimorchio, il
veicolo deve essere dotato di diversi
indicatori di direzione e di un
cablaggio supplementare. Le frecce
verdi sul quadro strumenti
lampeggeranno quando si segnala
una svolta o un cambio di corsia. Se
correttamente collegati, lampeg-
geranno anche gli indicatori sul
rimorchio per allertare gli altri veicoli
dell'intenzione di svoltare, cambiare
corsia o fermarsi.
Quando si traina un rimorchio, le
frecce verdi sul quadro strumenti
lampeggeranno anche in caso di
bruciatura di una lampadina del
rimorchio. Quindi in tal caso è
possibile che i veicoli che seguono di
fatto non vedano l'indicazione di
svolta. Pertanto è importante
controllare occasionalmente che le
lampadine del rimorchio siano
efficienti. Si devono controllare le luci
anche ogni volta che si scollega e poi
si ricollega il cablaggio.Non collegare il sistema luci
del rimorchio al sistema luci
del veicolo direttamente. Usare
un cablaggio elettrico per
rimorchio approvato. La
mancata osservanza di questa
indicazione potrebbe causare
danni al sistema elettrico del
veicolo e/o lesioni alle persone.
Chiedere assistenza ad un
concessionario autorizzato
HYUNDAI.ATTENZIONE

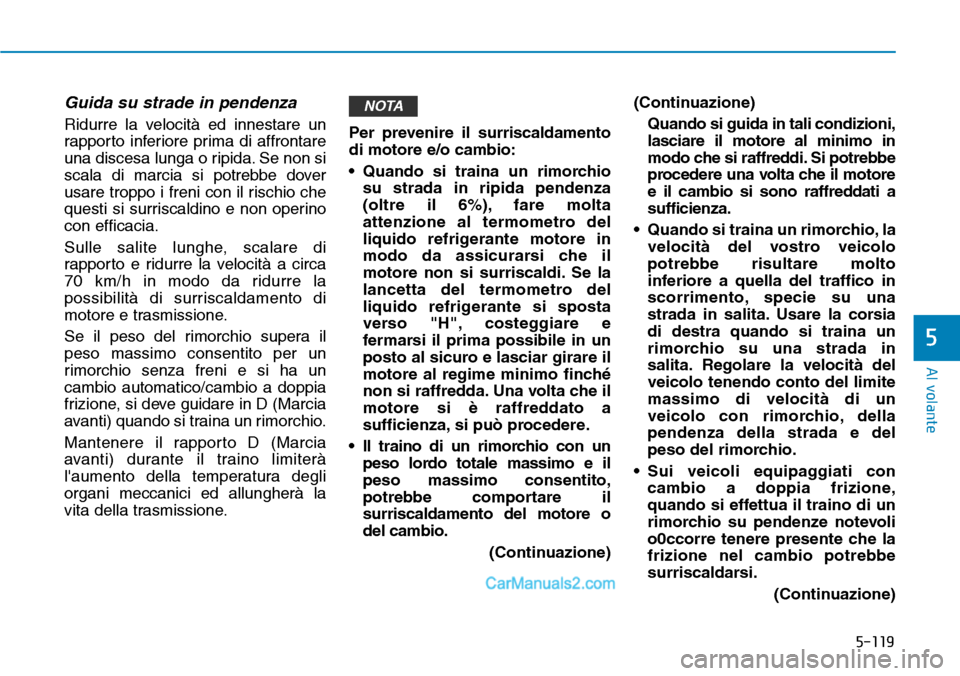

5-119
Al volante
5
Guida su strade in pendenza
Ridurre la velocità ed innestare un
rapporto inferiore prima di affrontare
una discesa lunga o ripida. Se non si
scala di marcia si potrebbe dover
usare troppo i freni con il rischio che
questi si surriscaldino e non operino
con efficacia.
Sulle salite lunghe, scalare di
rapporto e ridurre la velocità a circa
70 km/h in modo da ridurre la
possibilità di surriscaldamento di
motore e trasmissione.
Se il peso del rimorchio supera il
peso massimo consentito per un
rimorchio senza freni e si ha un
cambio automatico/cambio a doppia
frizione, si deve guidare in D (Marcia
avanti) quando si traina un rimorchio.
Mantenere il rapporto D (Marcia
avanti) durante il traino limiterà
l'aumento della temperatura degli
organi meccanici ed allungherà la
vita della trasmissione.Per prevenire il surriscaldamento
di motore e/o cambio:
• Quando si traina un rimorchio
su strada in ripida pendenza
(oltre il 6%), fare molta
attenzione al termometro del
liquido refrigerante motore in
modo da assicurarsi che il
motore non si surriscaldi. Se la
lancetta del termometro del
liquido refrigerante si sposta
verso "H", costeggiare e
fermarsi il prima possibile in un
posto al sicuro e lasciar girare il
motore al regime minimo finché
non si raffredda. Una volta che il
motore si è raffreddato a
sufficienza, si può procedere.
• Il traino di un rimorchio con un
peso lordo totale massimo e il
peso massimo consentito,
potrebbe comportare il
surriscaldamento del motore o
del cambio.
(Continuazione)(Continuazione)
Quando si guida in tali condizioni,
lasciare il motore al minimo in
modo che si raffreddi. Si potrebbe
procedere una volta che il motore
e il cambio si sono raffreddati a
sufficienza.
• Quando si traina un rimorchio, la
velocità del vostro veicolo
potrebbe risultare molto
inferiore a quella del traffico in
scorrimento, specie su una
strada in salita. Usare la corsia
di destra quando si traina un
rimorchio su una strada in
salita. Regolare la velocità del
veicolo tenendo conto del limite
massimo di velocità di un
veicolo con rimorchio, della
pendenza della strada e del
peso del rimorchio.
• Sui veicoli equipaggiati con
cambio a doppia frizione,
quando si effettua il traino di un
rimorchio su pendenze notevoli
o0ccorre tenere presente che la
frizione nel cambio potrebbe
surriscaldarsi.
(Continuazione)
NOTA

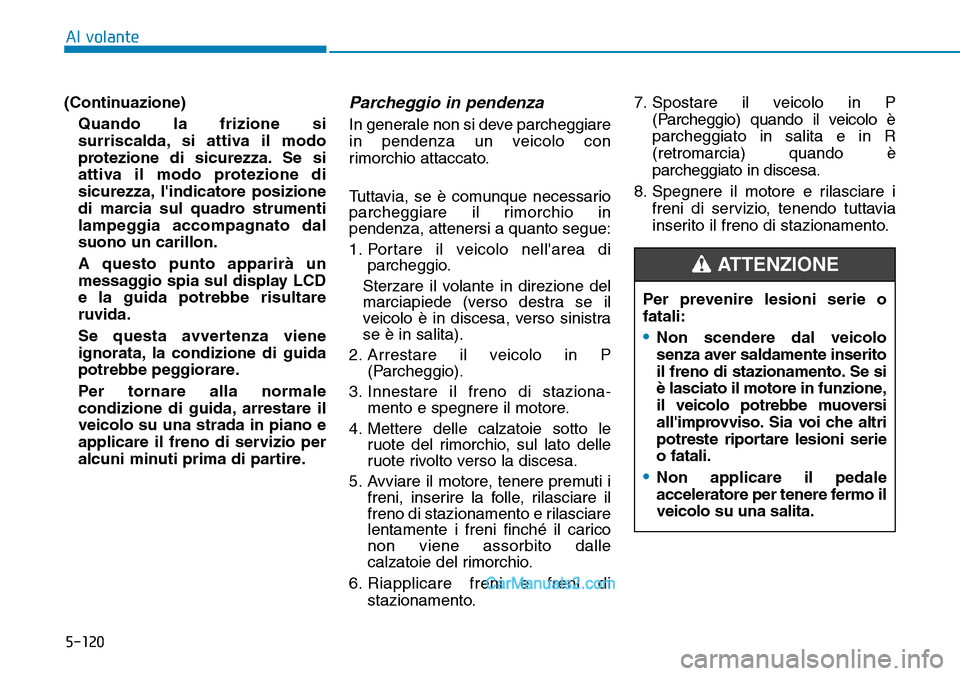

5-120
Al volante
(Continuazione)
Quando la frizione si
surriscalda, si attiva il modo
protezione di sicurezza. Se si
attiva il modo protezione di
sicurezza, l'indicatore posizione
di marcia sul quadro strumenti
lampeggia accompagnato dal
suono un carillon.
A questo punto apparirà un
messaggio spia sul display LCD
e la guida potrebbe risultare
ruvida.
Se questa avvertenza viene
ignorata, la condizione di guida
potrebbe peggiorare.
Per tornare alla normale
condizione di guida, arrestare il
veicolo su una strada in piano e
applicare il freno di servizio per
alcuni minuti prima di partire.
Parcheggio in pendenza
In generale non si deve parcheggiare
in pendenza un veicolo con
rimorchio attaccato.
Tuttavia, se è comunque necessario
parcheggiare il rimorchio in
pendenza, attenersi a quanto segue:
1. Portare il veicolo nell'area di
parcheggio.
Sterzare il volante in direzione del
marciapiede (verso destra se il
veicolo è in discesa, verso sinistra
se è in salita).
2. Arrestare il veicolo in P
(Parcheggio).
3. Innestare il freno di staziona-
mento e spegnere il motore.
4. Mettere delle calzatoie sotto le
ruote del rimorchio, sul lato delle
ruote rivolto verso la discesa.
5. Avviare il motore, tenere premuti i
freni, inserire la folle, rilasciare il
freno di stazionamento e rilasciare
lentamente i freni finché il carico
non viene assorbito dalle
calzatoie del rimorchio.
6. Riapplicare freni e freni di
stazionamento.7. Spostare il veicolo in P
(Parcheggio) quando il veicolo è
parcheggiato in salita e in R
(retromarcia) quando è
parcheggiato in discesa.
8. Spegnere il motore e rilasciare i
freni di servizio, tenendo tuttavia
inserito il freno di stazionamento.
Per prevenire lesioni serie o
fatali:
•Non scendere dal veicolo
senza aver saldamente inserito
il freno di stazionamento. Se si
è lasciato il motore in funzione,
il veicolo potrebbe muoversi
all'improvviso. Sia voi che altri
potreste riportare lesioni serie
o fatali.
•Non applicare il pedale
acceleratore per tenere fermo il
veicolo su una salita.
ATTENZIONE

5-121
Al volante
5

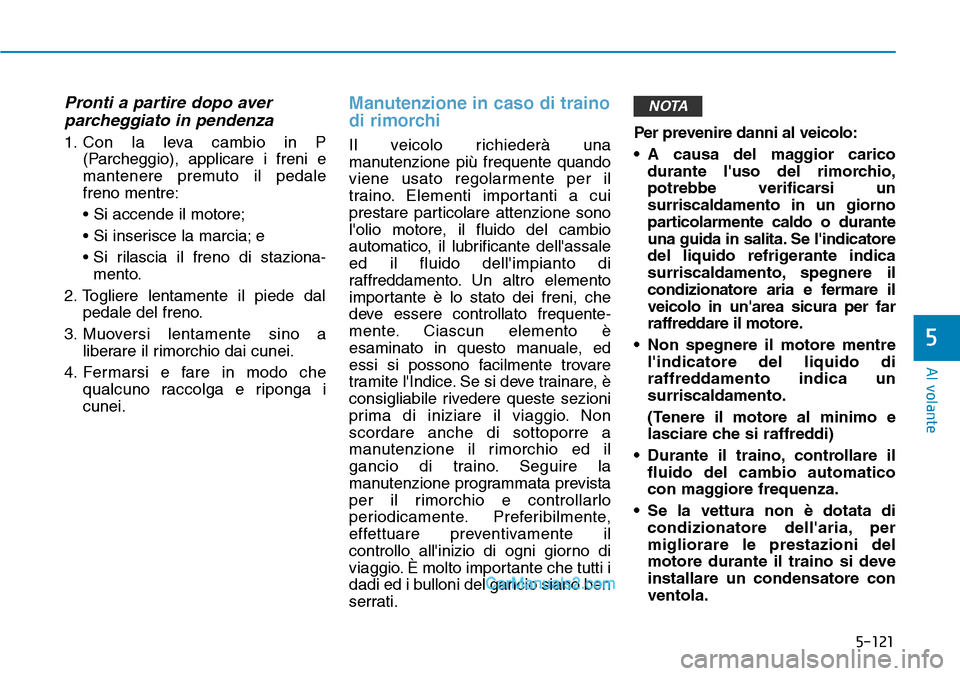

Pronti a partire dopo aver
parcheggiato in pendenza
1. Con la leva cambio in P
(Parcheggio), applicare i freni e
mantenere premuto il pedale
freno mentre:
• Si accende il motore;
• Si inserisce la marcia; e
• Si rilascia il freno di staziona-
mento.
2. Togliere lentamente il piede dal
pedale del freno.
3. Muoversi lentamente sino a
liberare il rimorchio dai cunei.
4. Fermarsi e fare in modo che
qualcuno raccolga e riponga i
cunei.
Manutenzione in caso di traino
di rimorchi
Il veicolo richiederà una
manutenzione più frequente quando
viene usato regolarmente per il
traino. Elementi importanti a cui
prestare particolare attenzione sono
l'olio motore, il fluido del cambio
automatico, il lubrificante dell'assale
ed il fluido dell'impianto di
raffreddamento. Un altro elemento
importante è lo stato dei freni, che
deve essere controllato frequente-
mente. Ciascun elemento è
esaminato in questo manuale, ed
essi si possono facilmente trovare
tramite l'Indice. Se si deve trainare, è
consigliabile rivedere queste sezioni
prima di iniziare il viaggio. Non
scordare anche di sottoporre a
manutenzione il rimorchio ed il
gancio di traino. Seguire la
manutenzione programmata prevista
per il rimorchio e controllarlo
periodicamente. Preferibilmente,
effettuare preventivamente il
controllo all'inizio di ogni giorno di
viaggio. È molto importante che tutti i
dadi ed i bulloni del gancio siano ben
serrati.Per prevenire danni al veicolo:
• A causa del maggior carico
durante l'uso del rimorchio,
potrebbe verificarsi un
surriscaldamento in un giorno
particolarmente caldo o durante
una guida in salita. Se l'indicatore
del liquido refrigerante indica
surriscaldamento, spegnere il
condizionatore aria e fermare il
veicolo in un'area sicura per far
raffreddare il motore.
• Non spegnere il motore mentre
l'indicatore del liquido di
raffreddamento indica un
surriscaldamento.
(Tenere il motore al minimo e
lasciare che si raffreddi)
• Durante il traino, controllare il
fluido del cambio automatico
con maggiore frequenza.
• Se la vettura non è dotata di
condizionatore dell'aria, per
migliorare le prestazioni del
motore durante il traino si deve
installare un condensatore con
ventola.
NOTA

5-122
Al volante

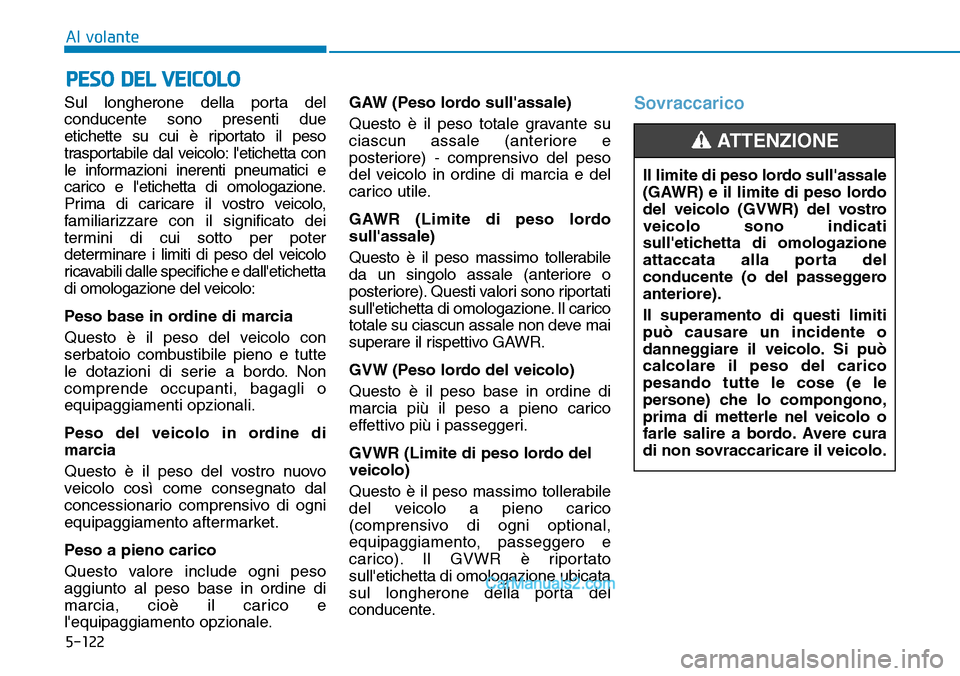

Sul longherone della porta del
conducente sono presenti due
etichette su cui è riportato il peso
trasportabile dal veicolo: l'etichetta con
le informazioni inerenti pneumatici e
carico e l'etichetta di omologazione.
Prima di caricare il vostro veicolo,
familiarizzare con il significato dei
termini di cui sotto per poter
determinare i limiti di peso del veicolo
ricavabili dalle specifiche e dall'etichetta
di omologazione del veicolo:
Peso base in ordine di marcia
Questo è il peso del veicolo con
serbatoio combustibile pieno e tutte
le dotazioni di serie a bordo. Non
comprende occupanti, bagagli o
equipaggiamenti opzionali.
Peso del veicolo in ordine di
marcia
Questo è il peso del vostro nuovo
veicolo così come consegnato dal
concessionario comprensivo di ogni
equipaggiamento aftermarket.
Peso a pieno carico
Questo valore include ogni peso
aggiunto al peso base in ordine di
marcia, cioè il carico e
l'equipaggiamento opzionale.GAW (Peso lordo sull'assale)
Questo è il peso totale gravante su
ciascun assale (anteriore e
posteriore) - comprensivo del peso
del veicolo in ordine di marcia e del
carico utile.
GAWR (Limite di peso lordo
sull'assale)
Questo è il peso massimo tollerabile
da un singolo assale (anteriore o
posteriore). Questi valori sono riportati
sull'etichetta di omologazione. Il carico
totale su ciascun assale non deve mai
superare il rispettivo GAWR.
GVW (Peso lordo del veicolo)
Questo è il peso base in ordine di
marcia più il peso a pieno carico
effettivo più i passeggeri.
GVWR (Limite di peso lordo del
veicolo)
Questo è il peso massimo tollerabile
del veicolo a pieno carico
(comprensivo di ogni optional,
equipaggiamento, passeggero e
carico). Il GVWR è riportato
sull'etichetta di omologazione ubicata
sul longherone della porta del
conducente.
Sovraccarico
PESO DEL VEICOLO
Il limite di peso lordo sull'assale
(GAWR) e il limite di peso lordo
del veicolo (GVWR) del vostro
veicolo sono indicati
sull'etichetta di omologazione
attaccata alla porta del
conducente (o del passeggero
anteriore).
Il superamento di questi limiti
pu

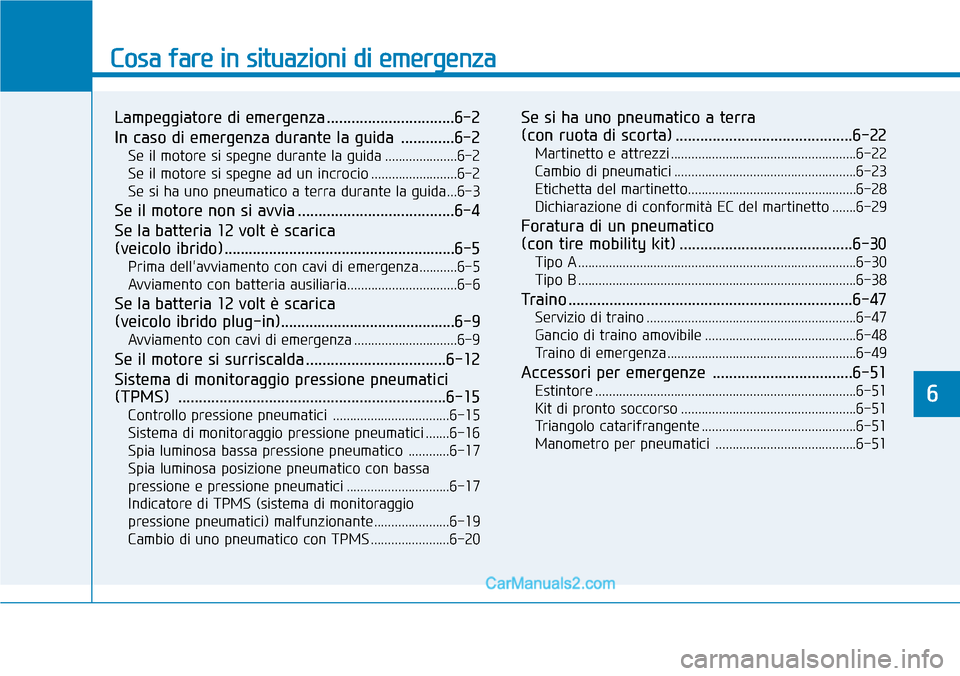

Cosa fare in situazioni di emergenza
Lampeggiatore di emergenza ...............................6-2
In caso di emergenza durante la guida .............6-2
Se il motore si spegne durante la guida .....................6-2
Se il motore si spegne ad un incrocio .........................6-2
Se si ha uno pneumatico a terra durante la guida...6-3
Se il motore non si avvia ......................................6-4
Se la batteria 12 volt è scarica
(veicolo ibrido) .........................................................6-5
Prima dell'avviamento con cavi di emergenza...........6-5
Avviamento con batteria ausiliaria................................6-6
Se la batteria 12 volt è scarica
(veicolo ibrido plug-in)...........................................6-9
Avviamento con cavi di emergenza ..............................6-9
Se il motore si surriscalda ..................................6-12
Sistema di monitoraggio pressione pneumatici
(TPMS) .................................................................6-15
Controllo pressione pneumatici ..................................6-15
Sistema di monitoraggio pressione pneumatici .......6-16
Spia luminosa bassa pressione pneumatico ............6-17
Spia luminosa posizione pneumatico con bassa
pressione e pressione pneumatici ..............................6-17
Indicatore di TPMS (sistema di monitoraggio
pressione pneumatici) malfunzionante......................6-19
Cambio di uno pneumatico con TPMS .......................6-20
Se si ha uno pneumatico a terra
(con ruota di scorta) ...........................................6-22
Martinetto e attrezzi ......................................................6-22
Cambio di pneumatici .....................................................6-23
Etichetta del martinetto.................................................6-28
Dichiarazione di conformità EC del martinetto .......6-29
Foratura di un pneumatico
(con tire mobility kit) ..........................................6-30
Tipo A .................................................................................6-30
Tipo B .................................................................................6-38
Traino .....................................................................6-47
Servizio di traino .............................................................6-47
Gancio di traino amovibile ............................................6-48
Traino di emergenza.......................................................6-49
Accessori per emergenze ..................................6-51
Estintore ............................................................................6-51
Kit di pronto soccorso ...................................................6-51
Triangolo catarifrangente .............................................6-51
Manometro per pneumatici .........................................6-516

6-2

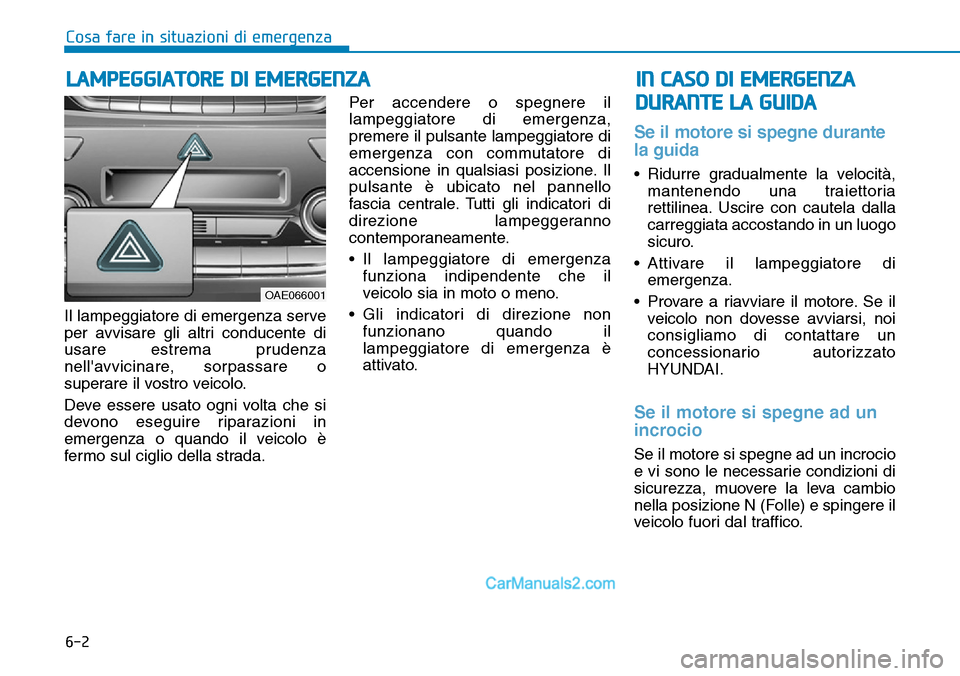

Il lampeggiatore di emergenza serve
per avvisare gli altri conducente di
usare estrema prudenza
nell'avvicinare, sorpassare o
superare il vostro veicolo.
Deve essere usato ogni volta che si
devono eseguire riparazioni in
emergenza o quando il veicolo è
fermo sul ciglio della strada.Per accendere o spegnere il
lampeggiatore di emergenza,
premere il pulsante lampeggiatore di
emergenza con commutatore di
accensione in qualsiasi posizione. Il
pulsante è ubicato nel pannello
fascia centrale. Tutti gli indicatori di
direzione lampeggeranno
contemporaneamente.
• Il lampeggiatore di emergenza
funziona indipendente che il
veicolo sia in moto o meno.
• Gli indicatori di direzione non
funzionano quando il
lampeggiatore di emergenza è
attivato.
Se il motore si spegne durante
la guida
• Ridurre gradualmente la velocità,
mantenendo una traiettoria
rettilinea. Uscire con cautela dalla
carreggiata accostando in un luogo
sicuro.
• Attivare il lampeggiatore di
emergenza.
• Provare a riavviare il motore. Se il
veicolo non dovesse avviarsi, noi
consigliamo di contattare un
concessionario autorizzato
HYUNDAI.
Se il motore si spegne ad un
incrocio
Se il motore si spegne ad un incrocio
e vi sono le necessarie condizioni di
sicurezza, muovere la leva cambio
nella posizione N (Folle) e spingere il
veicolo fuori dal traffico.
LAMPEGGIATORE DI EMERGENZA
Cosa fare in situazioni di emergenza
IN CASO DI EMERGENZA
DURANTE LA GUIDA
OAE066001
