Hyundai Kona 2018 Kullanım Kılavuzu (in Turkish)

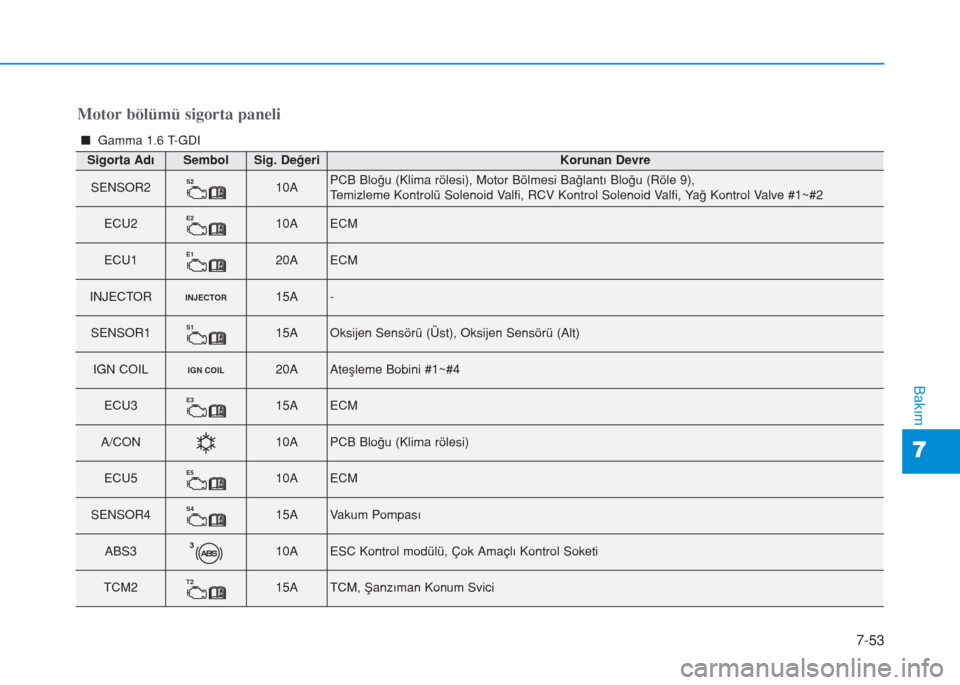

7-53
7
Bakım
Sigorta AdıSembolSig. DeğeriKorunan Devre
SENSOR2S210APCB Bloğu (Klima rölesi), Motor Bölmesi Bağlantı Bloğu (Röle 9),
Temizleme Kontrolü Solenoid Valfi, RCV Kontrol Solenoid Valfi, Yağ Kontrol Valve #1~#2
ECU2E210AECM
ECU1E120AECM
INJECTORINJECTOR15A-
SENSOR1S115AOksijen Sensörü (Üst), Oksijen Sensörü (Alt)
IGN COILIGN COIL20AAteşleme Bobini #1~#4
ECU3E315AECM
A/CON10APCB Bloğu (Klima rölesi)
ECU5E510AECM
SENSOR4S415AVakum Pompası
ABS3310AESC Kontrol modülü, Çok Amaçlı Kontrol Soketi
TCM2T215ATCM, Şanzıman Konum Svici
Motor bölümü sigorta paneli
n Gamma 1.6 T-GDI

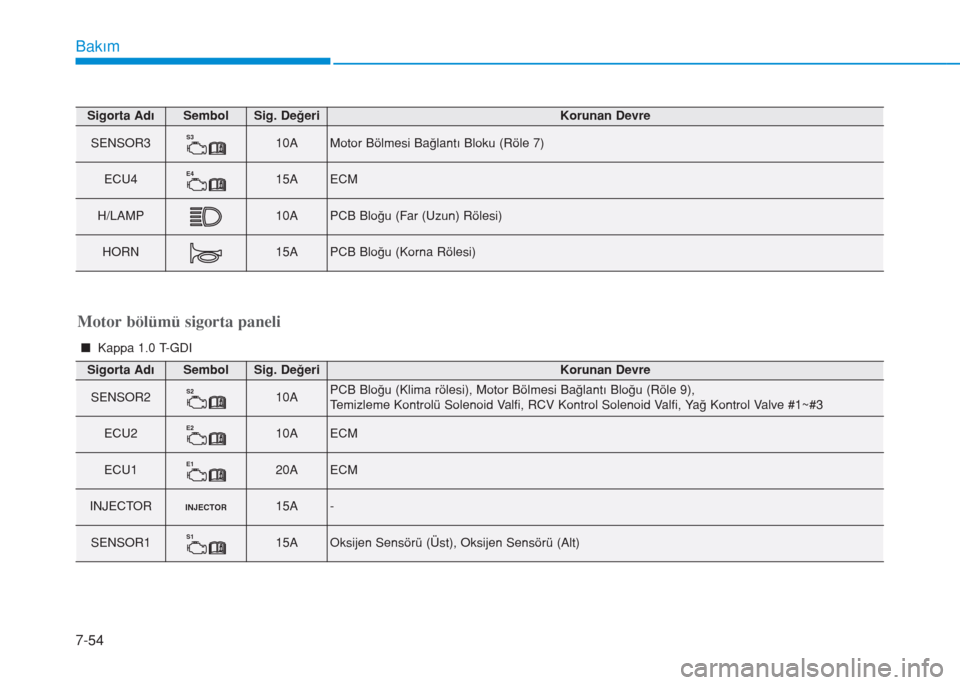

7-54
Bakım
Sigorta AdıSembolSig. DeğeriKorunan Devre
SENSOR3S310AMotor Bölmesi Bağlantı Bloku (Röle 7)
ECU4E415AECM
H/LAMP10APCB Bloğu (Far (Uzun) Rölesi)
HORN15APCB Bloğu (Korna Rölesi)
Motor bölümü sigorta paneli
n Kappa 1.0 T-GDI
Sigorta AdıSembolSig. DeğeriKorunan Devre
SENSOR2S210APCB Bloğu (Klima rölesi), Motor Bölmesi Bağlantı Bloğu (Röle 9),
Temizleme Kontrolü Solenoid Valfi, RCV Kontrol Solenoid Valfi, Yağ Kontrol Valve #1~#3
ECU2E210AECM
ECU1E120AECM
INJECTORINJECTOR15A-
SENSOR1S115AOksijen Sensörü (Üst), Oksijen Sensörü (Alt)

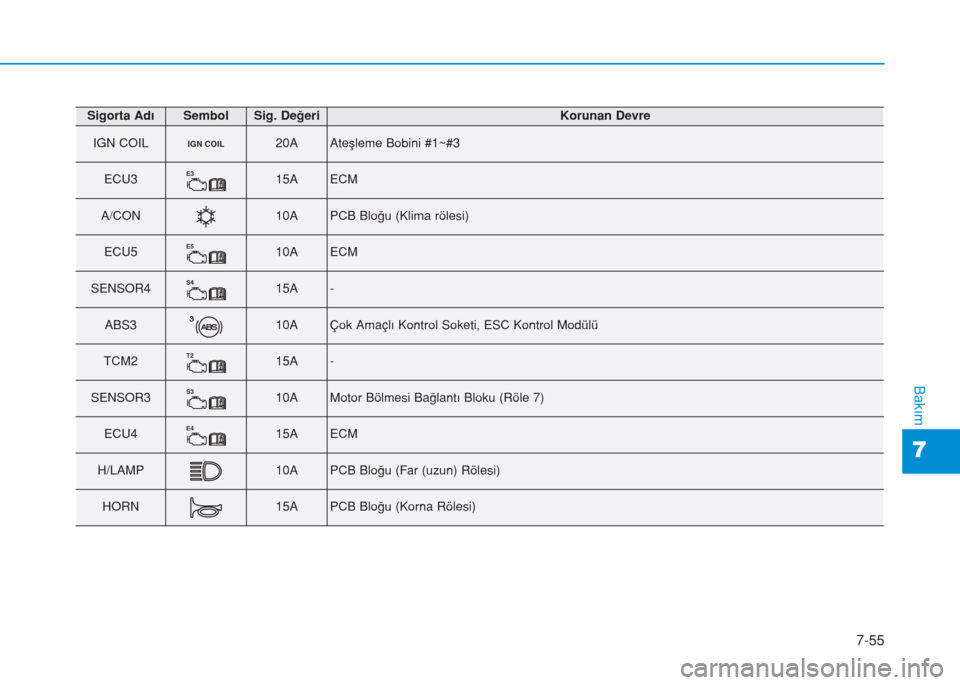

7-55
7
Bakım
Sigorta AdıSembolSig. DeğeriKorunan Devre
IGN COILIGN COIL20AAteşleme Bobini #1~#3
ECU3E315AECM
A/CON10APCB Bloğu (Klima rölesi)
ECU5E510AECM
SENSOR4S415A-
ABS3310AÇok Amaçlı Kontrol Soketi, ESC Kontrol Modülü
TCM2T215A-
SENSOR3S310AMotor Bölmesi Bağlantı Bloku (Röle 7)
ECU4E415AECM
H/LAMP10APCB Bloğu (Far (uzun) Rölesi)
HORN15APCB Bloğu (Korna Rölesi)

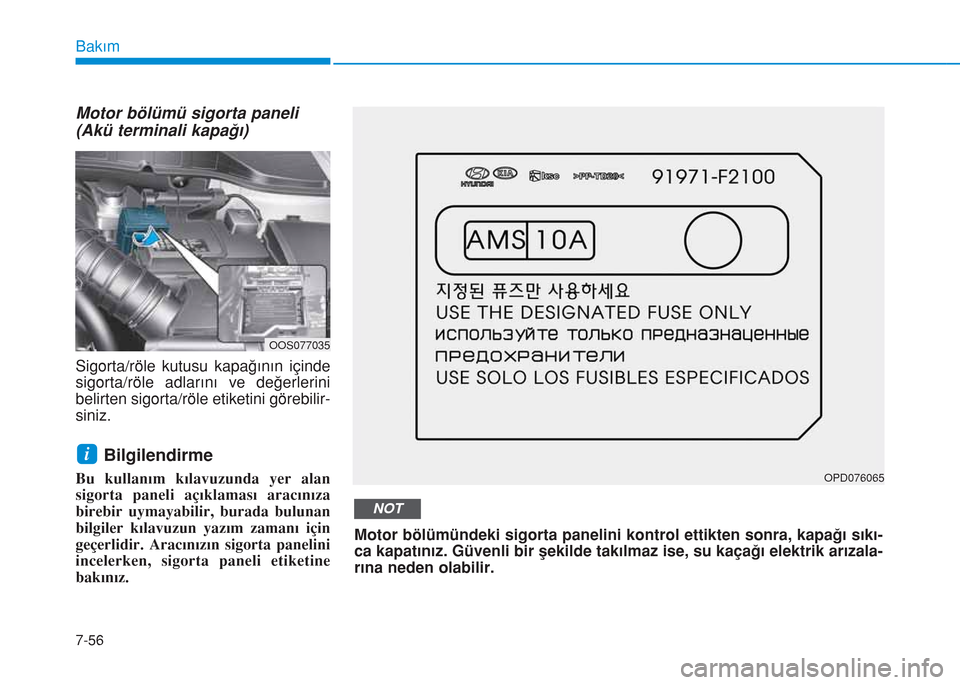

7-56
Bakım
Motor bölümü sigorta paneli
(Akü terminali kapağı)
Sigorta/röle kutusu kapağının içinde
sigorta/röle adlarını ve değerlerini
belirten sigorta/röle etiketini görebilir-
siniz.
Bilgilendirme
Bu kullanım kılavuzunda yer alan
sigorta paneli açıklaması aracınıza
birebir uymayabilir, burada bulunan
bilgiler kılavuzun yazım zamanı için
geçerlidir. Aracınızın sigorta panelini
incelerken, sigorta paneli etiketine
bakınız.
i
OOS077035
OPD076065
Motor bölümündeki sigorta panelini kontrol ettikten sonra, kapağı sıkı-
ca kapatınız. Güvenli bir şekilde takılmaz ise, su kaçağı elektrik arızala-
rına neden olabilir.
NOT

7-57
7
Bakım
AMPULLER
Araç ampullerinin çoğunun değiştiril-
mesi için HYUNDAI yetkili servisine
başvurmanızı öneririz. Aracın ampul-
lerinin değiştirilmesi kolay değildir.
Çünkü ampulü sökebilmek için diğer
bazı parçaların da sökülmesi gerekir.
Bu, özellikle far ampullerini değiştir-
mek için ön far grubunu sökmeniz
gerektiğinde karşılaşacağınız bir du-
rumdur.
Far grubunun sökülmesi/takılması
sırasında araca zarar verebilirsiniz.Yanmış olan bir ampulün aynı güç
değerinde olan yenisi ile değiştiril-
mesi gerekir. Aksi halde, sigorta-
ya veya elektrik kablolarına zarar
verebilirsiniz.
Bilgilendirme
Yoğun yağışta aracı sürdükten veya
aracın yıkanmasından sonra, farların
ve park lambalarının camlarında
buğu tabakası meydana gelebilir.
Bunun nedeni, lambaların içi ile dışı
arasındaki sıcaklığın farklı oluşudur.
Bu durum yağmur sırasında aracın
camlarındaki buğulanma gibidir ve
aracınızla ilgili herhangi bir problem
yoktur. Lambaların elektrik devresi-
ne su girerse, sistemi HYUNDAI yet-
kili servisine kontrol ettirmenizi öne-
ririz.
Bilgilendirme
Far grubu yeniden takıldıktan sonra
veya bir kazadan sonra far seviye aya-
rının HYUNDAI yetkili servisinde ya-
pılmasını öneririz.
Bilgilendirme -
Trafik değişimi (Avrupa için)
Kısa far dağılımı asimetriktir. Trafik
akış yönü farklı olan bir ülkeye gider-
seniz, bu asimetrik kısım karşıdan
gelen araç sürücüsünün gözlerini ka-
maştırır. Göz kamaşmasını önlemek
için, ECE kuralı çeşitli teknik çözüm-
ler sunar (dış otomatik değiştirme sis-
temi, yapışkan bant, aşağı ayarlama).
Bu farlar karşıdan gelen araç sürücü-
sünün gözlerini kamaştırmamak üze-
re tasarlanmıştır. Böylece, trafik akış
yönü farklı olan bir ülkede farlarınızı
değiştirmeye gerek yoktur.i
NOTi
i
Aydınlatma sisteminde çalışma-
ya başlamadan önce el frenini
sonuna kadar çekiniz, kontak
anahtarının “LOCK/OFF (KİLİT-
Lİ/KAPALI)” konumuna alınmış
olduğunu kontrol ediniz ve ara-
cın ani hareket etmesini ve elle-
rinizin yanmasını veya elektrik
çarpmasını önlemek amacıyla iç
aydınlatmaları kapatınız.
UYARI

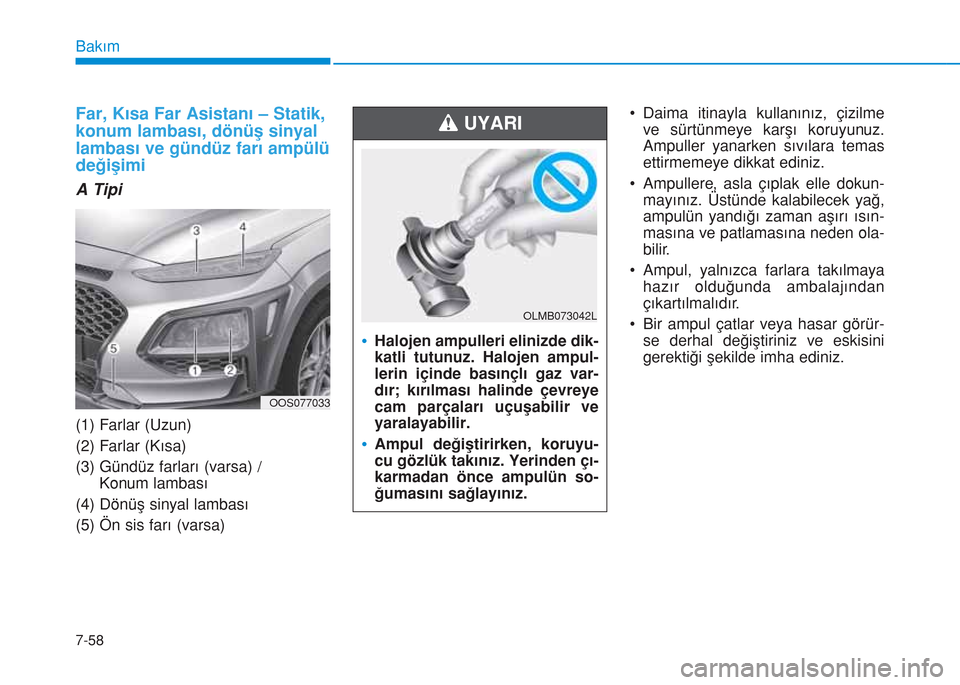

7-58
Bakım
Far, Kısa Far Asistanı – Statik,
konum lambası, dönüş sinyal
lambası ve gündüz farı ampülü
değişimi
A Tipi
(1) Farlar (Uzun)
(2) Farlar (Kısa)
(3) Gündüz farları (varsa) /
Konum lambası
(4) Dönüş sinyal lambası
(5) Ön sis farı (varsa)• Daima itinayla kullanınız, çizilme
ve sürtünmeye karşı koruyunuz.
Ampuller yanarken sıvılara temas
ettirmemeye dikkat ediniz.
• Ampullere, asla çıplak elle dokun-
mayınız. Üstünde kalabilecek yağ,
ampulün yandığı zaman aşırı ısın-
masına ve patlamasına neden ola-
bilir.
• Ampul, yalnızca farlara takılmaya
hazır olduğunda ambalajından
çıkartılmalıdır.
• Bir ampul çatlar veya hasar görür-
se derhal değiştiriniz ve eskisini
gerektiği şekilde imha ediniz.
OOS077033
•Halojen ampulleri elinizde dik-
katli tutunuz. Halojen ampul-
lerin içinde basınçlı gaz var-
dır; kırılması halinde çevreye
cam parçaları uçuşabilir ve
yaralayabilir.
•Ampul değiştirirken, koruyu-
cu gözlük takınız. Yerinden çı-
karmadan önce ampulün so-
ğumasını sağlayınız.
UYARI
OLMB073042L

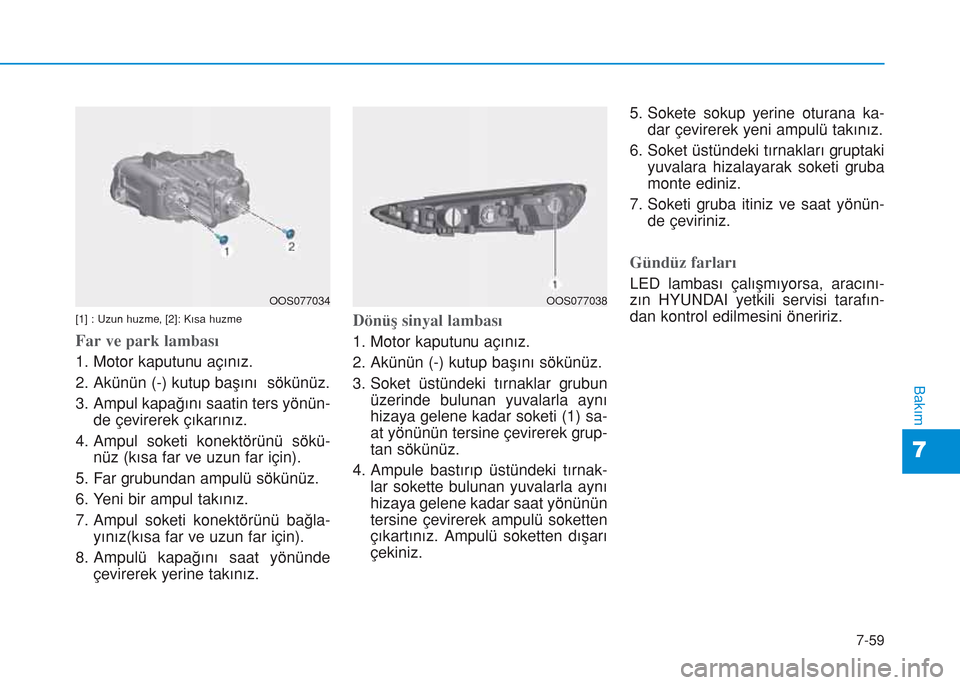

7-59
7
Bakım
[1] : Uzun huzme, [2]: Kısa huzme
Far ve park lambası
1. Motor kaputunu açınız.
2. Akünün (-) kutup başını sökünüz.
3. Ampul kapağını saatin ters yönün-
de çevirerek çıkarınız.
4. Ampul soketi konektörünü sökü-
nüz (kısa far ve uzun far için).
5. Far grubundan ampulü sökünüz.
6. Yeni bir ampul takınız.
7. Ampul soketi konektörünü bağla-
yınız(kısa far ve uzun far için).
8. Ampulü kapağını saat yönünde
çevirerek yerine takınız.
Dönüş sinyal lambası
1. Motor kaputunu açınız.
2. Akünün (-) kutup başını sökünüz.
3. Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi (1) sa-
at yönünün tersine çevirerek grup-
tan sökünüz.
4. Ampule bastırıp üstündeki tırnak-
lar sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulü soketten dışarı
çekiniz.5. Sokete sokup yerine oturana ka-
dar çevirerek yeni ampulü takınız.
6. Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz.
7. Soketi gruba itiniz ve saat yönün-
de çeviriniz.
Gündüz farları
LED lambası çalışmıyorsa, aracını-
zın HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.
OOS077038OOS077034

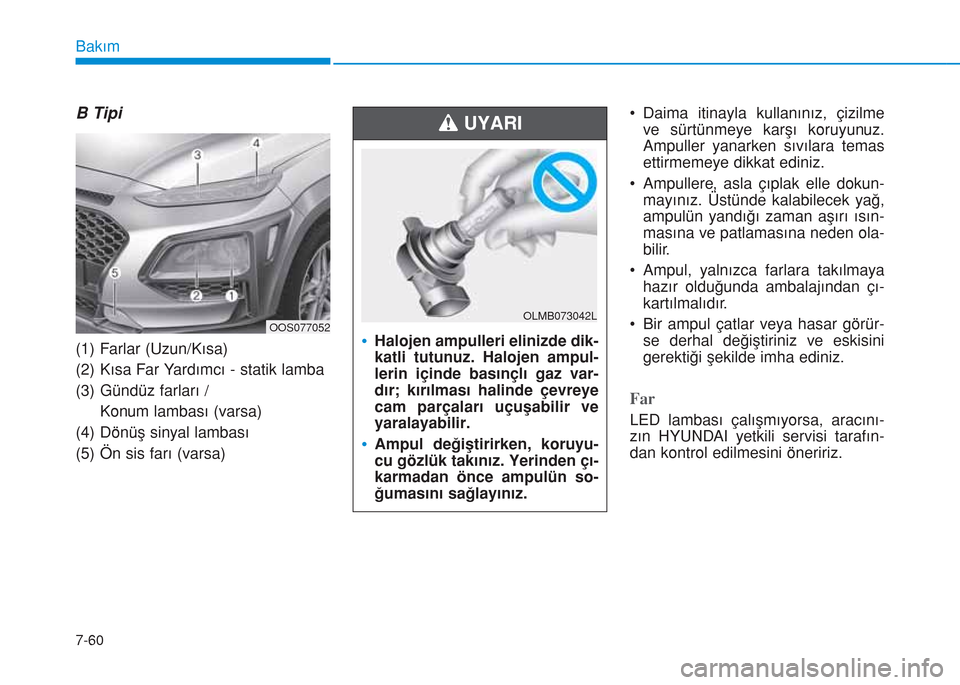

7-60
Bakım
B Tipi
(1) Farlar (Uzun/Kısa)
(2) Kısa Far Yardımcı - statik lamba
(3) Gündüz farları /
Konum lambası (varsa)
(4) Dönüş sinyal lambası
(5) Ön sis farı (varsa)• Daima itinayla kullanınız, çizilme
ve sürtünmeye karşı koruyunuz.
Ampuller yanarken sıvılara temas
ettirmemeye dikkat ediniz.
• Ampullere, asla çıplak elle dokun-
mayınız. Üstünde kalabilecek yağ,
ampulün yandığı zaman aşırı ısın-
masına ve patlamasına neden ola-
bilir.
• Ampul, yalnızca farlara takılmaya
hazır olduğunda ambalajından çı-
kartılmalıdır.
• Bir ampul çatlar veya hasar görür-
se derhal değiştiriniz ve eskisini
gerektiği şekilde imha ediniz.
Far
LED lambası çalışmıyorsa, aracını-
zın HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.
OOS077052•Halojen ampulleri elinizde dik-
katli tutunuz. Halojen ampul-
lerin içinde basınçlı gaz var-
dır; kırılması halinde çevreye
cam parçaları uçuşabilir ve
yaralayabilir.
•Ampul değiştirirken, koruyu-
cu gözlük takınız. Yerinden çı-
karmadan önce ampulün so-
ğumasını sağlayınız.
UYARI
OLMB073042L

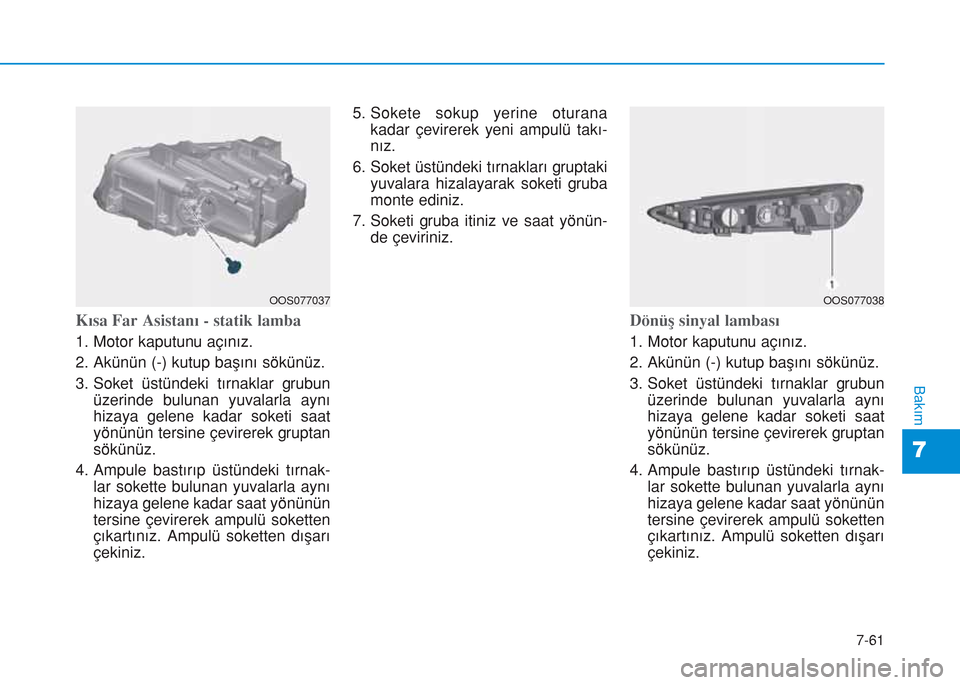

7-61
7
Bakım
Kısa Far Asistanı - statik lamba
1. Motor kaputunu açınız.
2. Akünün (-) kutup başını sökünüz.
3. Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
4. Ampule bastırıp üstündeki tırnak-
lar sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulü soketten dışarı
çekiniz.5. Sokete sokup yerine oturana
kadar çevirerek yeni ampulü takı-
nız.
6. Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz.
7. Soketi gruba itiniz ve saat yönün-
de çeviriniz.
Dönüş sinyal lambası
1. Motor kaputunu açınız.
2. Akünün (-) kutup başını sökünüz.
3. Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
4. Ampule bastırıp üstündeki tırnak-
lar sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulü soketten dışarı
çekiniz.
OOS077037 OOS077038

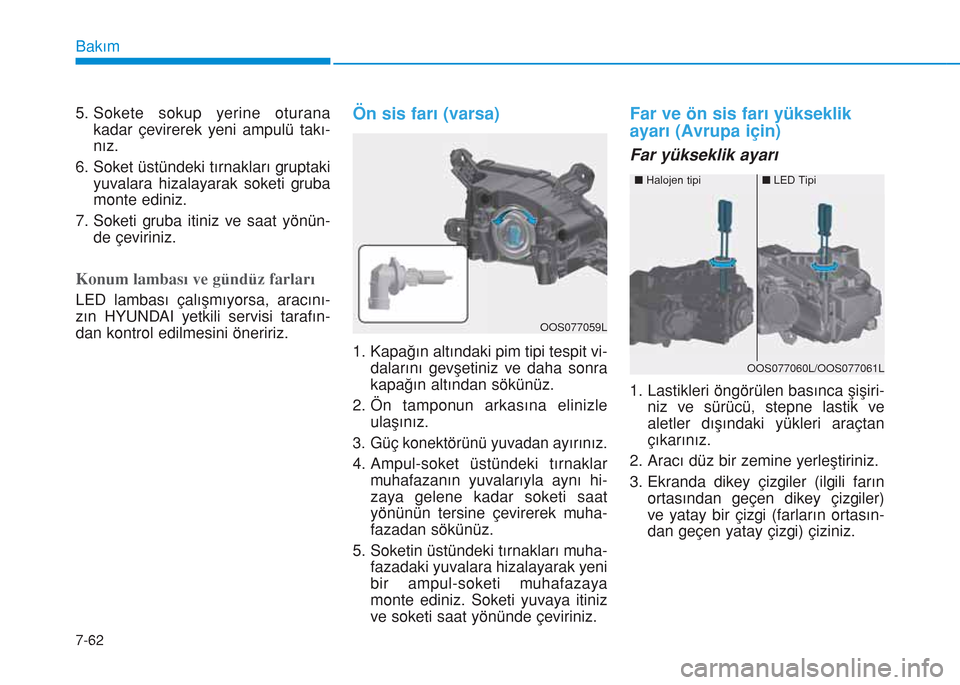

7-62
Bakım
5. Sokete sokup yerine oturana
kadar çevirerek yeni ampulü takı-
nız.
6. Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz.
7. Soketi gruba itiniz ve saat yönün-
de çeviriniz.
Konum lambası ve gündüz farları
LED lambası çalışmıyorsa, aracını-
zın HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.
Ön sis farı (varsa)
1. Kapağın altındaki pim tipi tespit vi-
dalarını gevşetiniz ve daha sonra
kapağın altından sökünüz.
2. Ön tamponun arkasına elinizle
ulaşınız.
3. Güç konektörünü yuvadan ayırınız.
4. Ampul-soket üstündeki tırnaklar
muhafazanın yuvalarıyla aynı hi-
zaya gelene kadar soketi saat
yönünün tersine çevirerek muha-
fazadan sökünüz.
5. Soketin üstündeki tırnakları muha-
fazadaki yuvalara hizalayarak yeni
bir ampul-soketi muhafazaya
monte ediniz. Soketi yuvaya itiniz
ve soketi saat yönünde çeviriniz.
Far ve ön sis farı yükseklik
ayarı (Avrupa için)
Far yükseklik ayarı
1. Lastikleri öngörülen basınca şişiri-
niz ve sürücü, stepne lastik ve
aletler dışındaki yükleri araçtan
çıkarınız.
2. Aracı düz bir zemine yerleştiriniz.
3. Ekranda dikey çizgiler (ilgili farın
ortasından geçen dikey çizgiler)
ve yatay bir çizgi (farların ortasın-
dan geçen yatay çizgi) çiziniz.
OOS077059L
nHalojen tipinLED Tipi
OOS077060L/OOS077061L
