Hyundai Kona 2018 Kullanım Kılavuzu (in Turkish)

8
Teknik Özellikler ve Kullanıcı Bilgileri
8

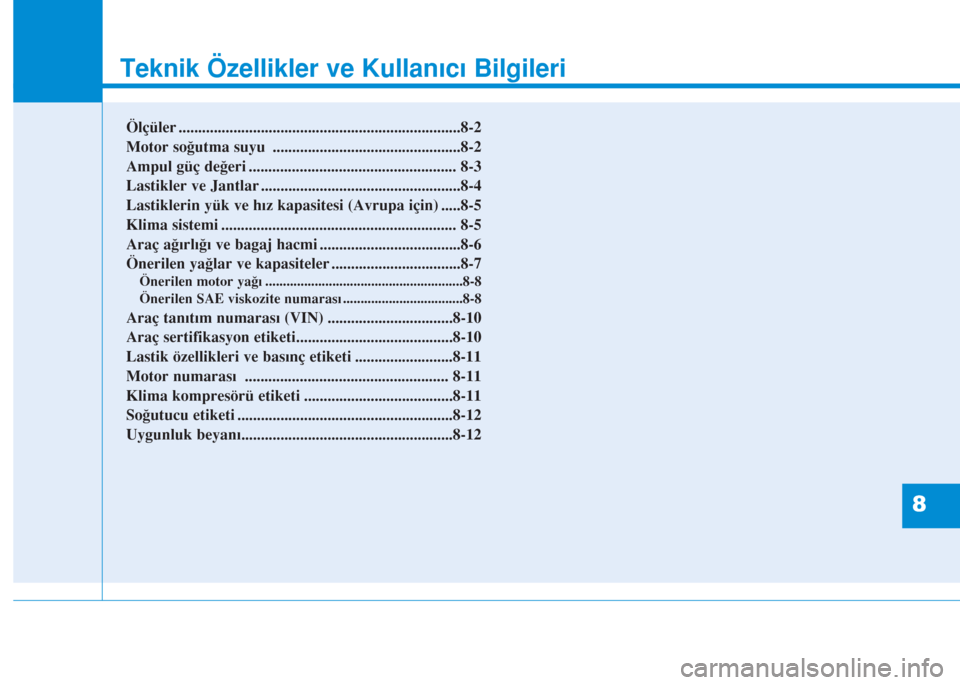

Teknik Özellikler ve Kullanıcı Bilgileri
8
Ölçüler ........................................................................8-2
Motor soğutma suyu ................................................8-2
Ampul güç değeri ..................................................... 8-3
Lastikler ve Jantlar ...................................................8-4
Lastiklerin yük ve hız kapasitesi (Avrupa için) .....8-5
Klima sistemi ............................................................ 8-5
Araç ağırlığı ve bagaj hacmi ....................................8-6
Önerilen yağlar ve kapasiteler .................................8-7
Önerilen motor yağı ........................................................8-8
Önerilen SAE viskozite numarası ..................................8-8
Araç tanıtım numarası (VIN) ................................8-10
Araç sertifikasyon etiketi........................................8-10
Lastik özellikleri ve basınç etiketi .........................8-11
Motor numarası .................................................... 8-11
Klima kompresörü etiketi ......................................8-11
Soğutucu etiketi .......................................................8-12
Uygunluk beyanı......................................................8-12

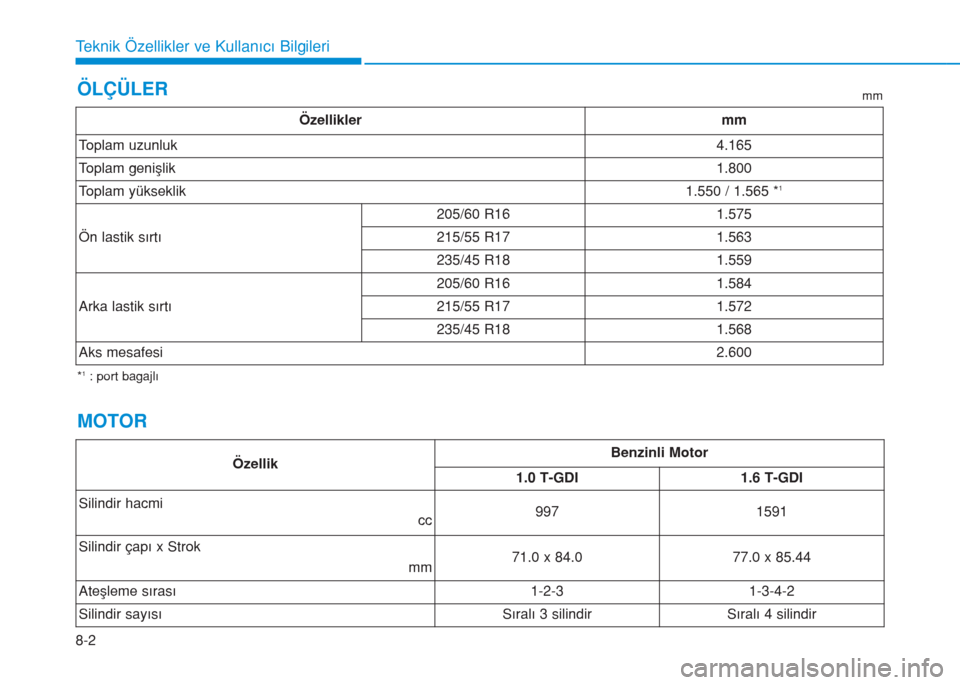

8-2
Teknik Özellikler ve Kullanıcı Bilgileri
ÖLÇÜLER
MOTOR
ÖzellikBenzinli Motor
1.0 T-GDI 1.6 T-GDI
Silindir hacmi
cc
9971591
Silindir çapı x Strok
mm
71.0 x 84.077.0 x 85.44
Ateşleme sırası
1-2-31-3-4-2
Silindir sayısı
Sıralı 3 silindirSıralı 4 silindir
*1: port bagajlımm
Özelliklermm
Toplam uzunluk4.165
Toplam genişlik1.800
Toplam yükseklik1.550 / 1.565 *1
Ön lastik sırtı
205/60 R161.575
215/55 R171.563
235/45 R181.559
Arka lastik sırtı
205/60 R161.584
215/55 R171.572
235/45 R181.568
Aks mesafesi2.600

8
Teknik Özellikler ve Kullanıcı Bilgileri

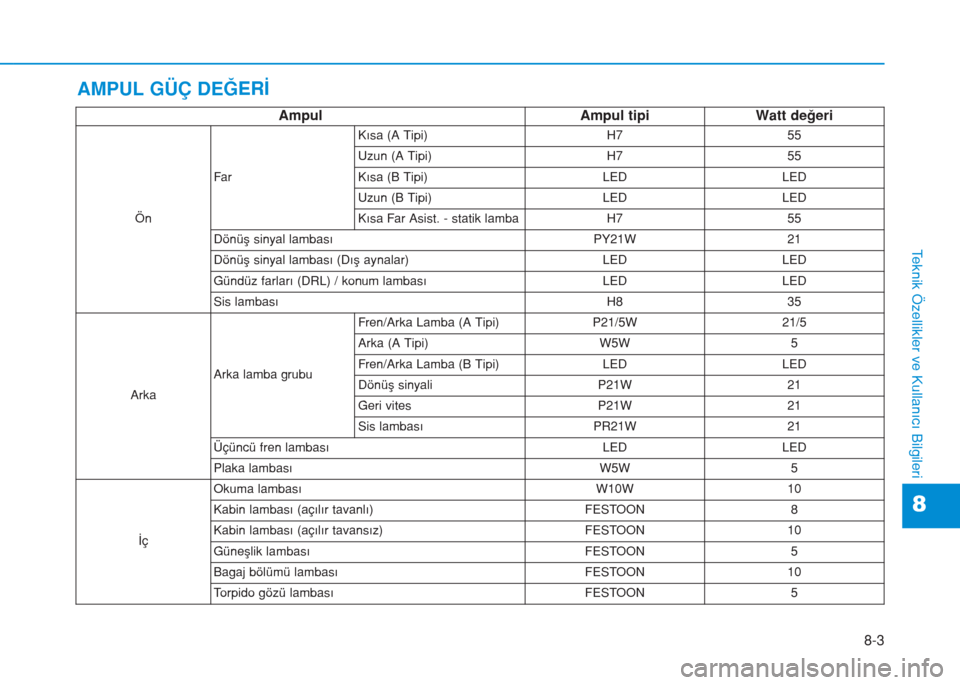

AMPUL GÜÇ DEĞERİ
Ampul Ampul tipi Watt değeri
ÖnFarKısa (A Tipi) H7 55
Uzun (A Tipi) H7 55
Kısa (B Tipi) LED LED
Uzun (B Tipi) LED LED
Kısa Far Asist. - statik lamba H7 55
Dönüş sinyal lambası PY21W 21
Dönüş sinyal lambası (Dış aynalar) LED LED
Gündüz farları (DRL) / konum lambası LED LED
Sis lambası H8 35
ArkaArka lamba grubuFren/Arka Lamba (A Tipi) P21/5W 21/5
Arka (A Tipi) W5W 5
Fren/Arka Lamba (B Tipi) LED LED
Dönüş sinyali P21W 21
Geri vites P21W 21
Sis lambası PR21W 21
Üçüncü fren lambası LED LED
Plaka lambası W5W 5
İçOkuma lambası W10W 10
Kabin lambası (açılır tavanlı) FESTOON 8
Kabin lambası (açılır tavansız) FESTOON 10
Güneşlik lambası FESTOON 5
Bagaj bölümü lambasıFESTOON10
Torpido gözü lambası FESTOON 5
8-3

8-4
Teknik Özellikler ve Kullanıcı Bilgileri
Özellik Lastik EbadıTekerlek
EbadıHava basıncı - Bar (kPa, psi)
Bijon somunları
sıkma torku
kgf.m (N.m) Normal Yükleme Maksimum Yükleme
Ön Arka Ön Arka
Tam boyut lastik205/60 R16 6.5J x 16
2.3 (33) 2.5 (36)
11~13 (127) 215/55 R17 7.0J x 17
235/45 R18 7.5J x 18
Küçük stepne T125/80 D16 4.0T x 16 4.2 (60)

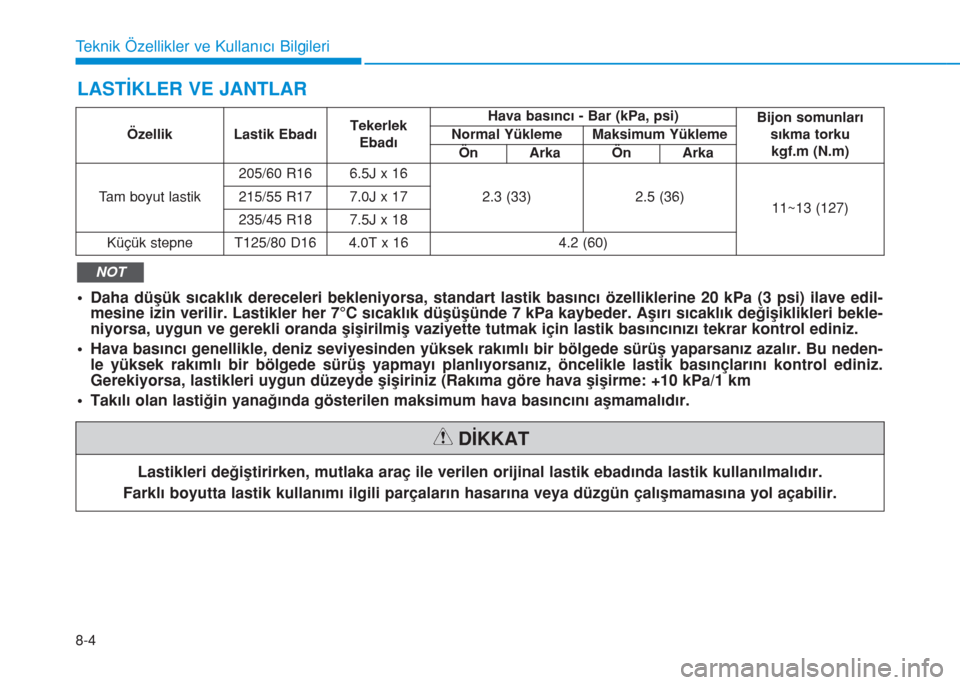

LASTİKLER VE JANTLAR
Lastikleri değiştirirken, mutlaka araç ile verilen orijinal lastik ebadında lastik kullanılmalıdır.
Farklı boyutta lastik kullanımı ilgili parçaların hasarına veya düzgün çalışmamasına yol açabilir.
DİKKAT
• Daha düşük sıcaklık dereceleri bekleniyorsa, standart lastik basıncı özelliklerine 20 kPa (3 psi) ilave edil-
mesine izin verilir. Lastikler her 7°C sıcaklık düşüşünde 7 kPa kaybeder. Aşırı sıcaklık değişiklikleri bekle-
niyorsa, uygun ve gerekli oranda şişirilmiş vaziyette tutmak için lastik basıncınızı tekrar kontrol ediniz.
• Hava basıncı genellikle, deniz seviyesinden yüksek rakımlı bir bölgede sürüş yaparsanız azalır. Bu neden-
le yüksek rakımlı bir bölgede sürüş yapmayı planlıyorsanız, öncelikle lastik basınçlarını kontrol ediniz.
Gerekiyorsa, lastikleri uygun düzeyde şişiriniz (Rakıma göre hava şişirme: +10 kPa/1 km
• Takılı olan lastiğin yanağında gösterilen maksimum hava basıncını aşmamalıdır.
NOT

8-5
8
Teknik Özellikler ve Kullanıcı Bilgileri*1LI : YÜK ENDEKSİ
*2SS : HIZ SEMBOLÜ
Özellik Lastik EbadıTekerlek
EbadıYük Kapasitesi Hız Kapasitesi
LI *1kg SS *2km/sa.
Tam boyut lastik205/60 R16 6.5J x 16 92 630 H 210
215/55 R17 7.0J x 17 94 670 V 240
235/45 R187.5J x 1894670V240
Küçük stepneT125/80 D164.0T x 1697730M130

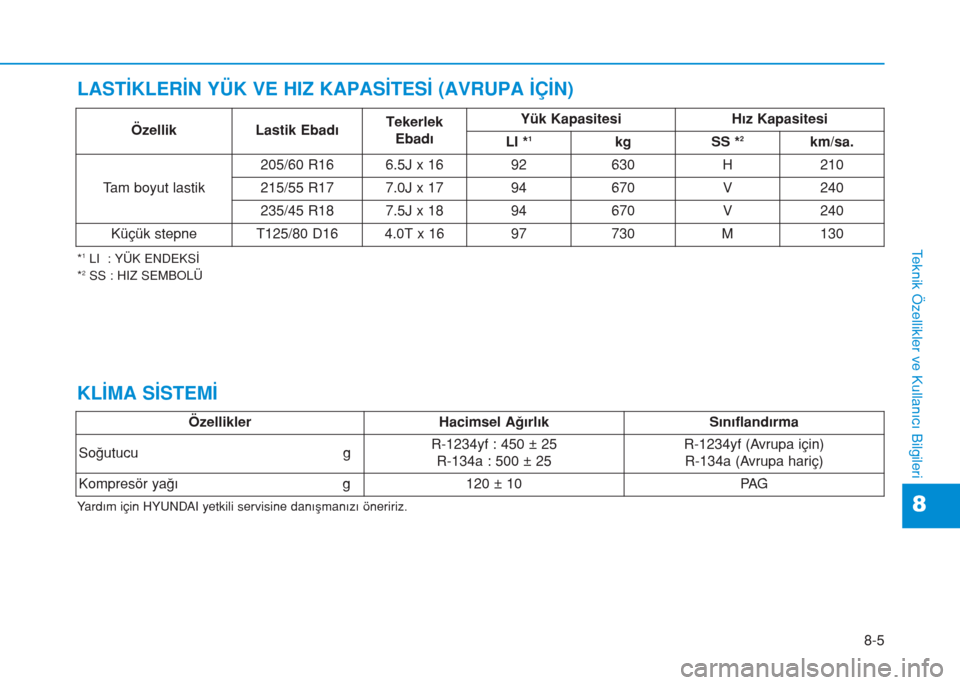

LASTİKLERİN YÜK VE HIZ KAPASİTESİ (AVRUPA İÇİN)
KLİMA SİSTEMİ
ÖzelliklerHacimsel Ağırlık Sınıflandırma
Soğutucu gR-1234yf : 450 ± 25
R-134a : 500 ± 25R-1234yf (Avrupa için)
R-134a (Avrupa hariç)
Kompresör yağı g120 ± 10PA G
Yardım için HYUNDAI yetkili servisine danışmanızı öneririz.

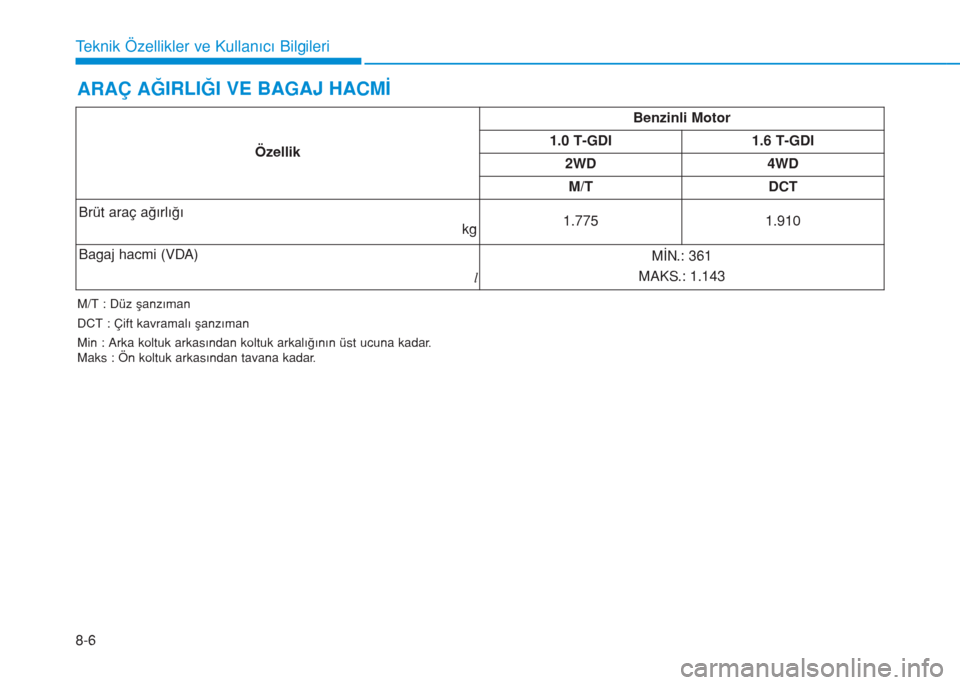

8-6
Teknik Özellikler ve Kullanıcı Bilgileri
ÖzellikBenzinli Motor
1.0 T-GDI 1.6 T-GDI
2WD 4WD
M/T DCT
Brüt araç ağırlığı
kg1.775 1.910
Bagaj hacmi (VDA)
lMİN.: 361
MAKS.: 1.143
ARAÇ AĞIRLIĞI VE BAGAJ HACMİ
M/T : Düz şanzıman
DCT : Çift kavramalı şanzıman
Min : Arka koltuk arkasından koltuk arkalığının üst ucuna kadar.
Maks : Ön koltuk arkasından tavana kadar.

8
Teknik Özellikler ve Kullanıcı Bilgileri

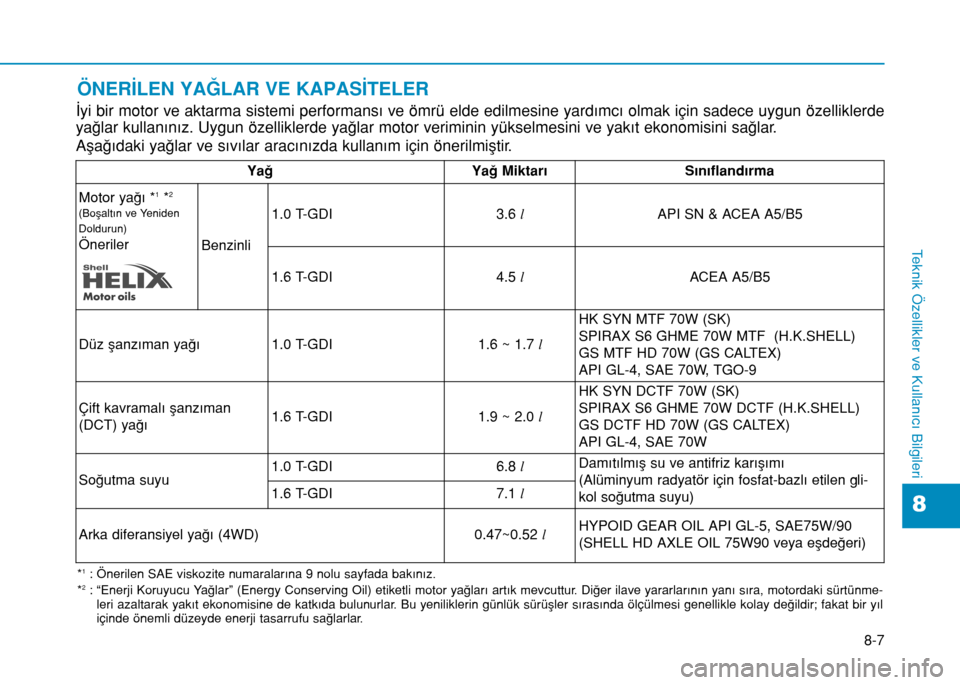

ÖNERİLEN YAĞLAR VE KAPASİTELER
İyi bir motor ve aktarma sistemi performansı ve ömrü elde edilmesine yardımcı olmak için sadece uygun özelliklerde
yağlar kullanınız. Uygun özelliklerde yağlar motor veriminin yükselmesini ve yakıt ekonomisini sağlar.
Aşağıdaki yağlar ve sıvılar aracınızda kullanım için önerilmiştir.
YağYağ MiktarıSınıflandırma
Motor yağı *
1*2
(Boşaltın ve Yeniden
Doldurun)
Öneriler Benzinli1.0 T-GDI 3.6 l
API SN & ACEA A5/B5
1.6 T-GDI 4.5 l ACEA A5/B5
Düz şanzıman yağı 1.0 T-GDI 1.6 ~ 1.7 l HK SYN MTF 70W (SK)
SPIRAX S6 GHME 70W MTF (H.K.SHELL)
GS MTF HD 70W (GS CALTEX)
API GL-4, SAE 70W, TGO-9
Çift kavramalı şanzıman
(DCT) yağı 1.6 T-GDI 1.9 ~ 2.0 l HK SYN DCTF 70W (SK)
SPIRAX S6 GHME 70W DCTF (H.K.SHELL)
GS DCTF HD 70W (GS CALTEX)
API GL-4, SAE 70W
Soğutma suyu 1.0 T-GDI
6.8 lDamıtılmış su ve antifriz karışımı
(Alüminyum radyatör için fosfat-bazlı etilen gli-
kol soğutma suyu)
1.6 T-GDI
7.1 l
Arka diferansiyel yağı (4WD) 0.47~0.52 lHYPOID GEAR OIL API GL-5, SAE75W/90
(SHELL HD AXLE OIL 75W90 veya eşdeğeri)
*1: Önerilen SAE viskozite numaralarına 9 nolu sayfada bakınız.
*2: “Enerji Koruyucu Yağlar” (Energy Conserving Oil) etiketli motor yağları artık mevcuttur. Diğer ilave yararlarının yanı sıra, motordaki sürtünme- leri azaltarak yakıt ekonomisine de katkıda bulunurlar. Bu yeniliklerin günlük sürüşler sırasında ölçü\
lmesi genellikle kolay değildir; fakat bir yıl
içinde önemli düzeyde enerji tasarrufu sağlarlar.
8-7

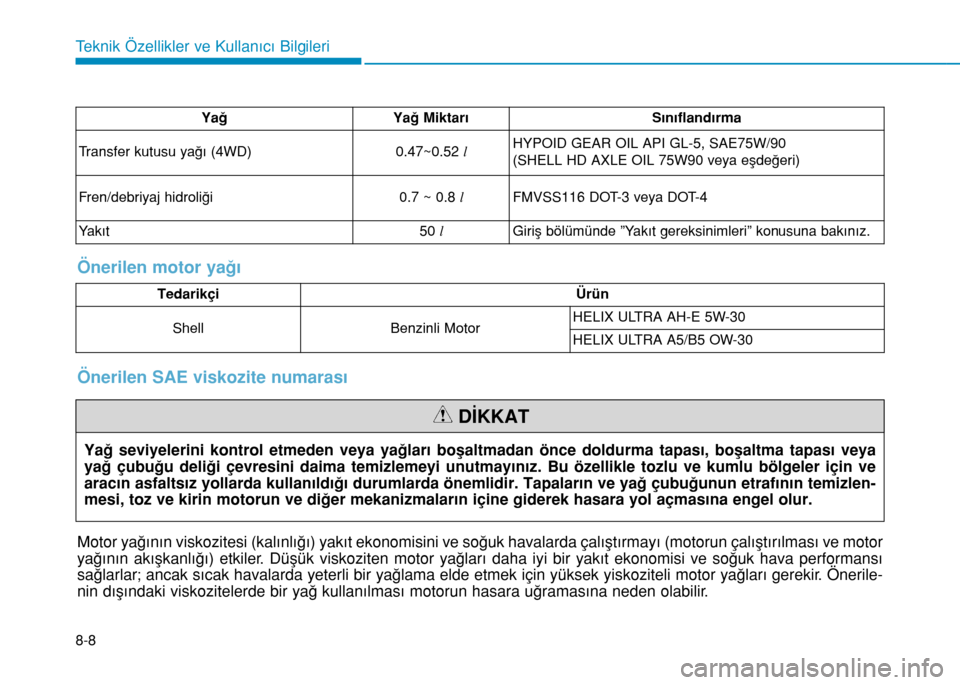

8-8
Teknik Özellikler ve Kullanıcı Bilgileri
YağYağ Miktarı Sınıflandırma
Transfer kutusu yağı (4WD) 0.47~0.52 lHYPOID GEAR OIL API GL-5, SAE75W/90
(SHELL HD AXLE OIL 75W90 veya eşdeğeri)
Fren/debriyaj hidroliği 0.7 ~ 0.8 lFMVSS116 DOT-3 veya DOT-4
Yakıt 50 l Giriş bölümünde ”Yakıt gereksinimleri” konusuna bakınız.
Önerilen motor yağı
Tedarikçi Ürün
Shell Benzinli MotorHELIX ULTRA AH-E 5W-30
HELIX ULTRA A5/B5 OW-30
Yağ seviyelerini kontrol etmeden veya yağları boşaltmadan ö\
nce doldurma tapası, boşaltma tapası veya
yağ çubuğu deliği çevresini daima temizlemeyi unutmayı\
nız. Bu özellikle tozlu ve kumlu bölgeler için ve
aracın asfaltsız yollarda kullanıldığı durumlarda ö\
nemlidir. Tapaların ve yağ çubuğunun etrafının temizle\
n-
mesi, toz ve kirin motorun ve diğer mekanizmaların içine gidere\
k hasara yol açmasına engel olur.
DİKKAT
Önerilen SAE viskozite numarası
Motor yağının viskozitesi (kalınlığı) yakıt ekonomisini ve soğuk havalarda çalıştırmayı (motorun çalıştırılma\
sı ve motor
yağının akışkanlığı) etkiler. Düşük viskoziten motor yağları daha iyi bir yakıt ekonomisi ve soğuk hava performansı
sağlarlar; ancak sıcak havalarda yeterli bir yağlama elde etmek için yüksek yiskoziteli motor yağları gerekir. Önerile-
nin dışındaki viskozitelerde bir yağ kullanılması motorun hasara uğramasına neden olabilir.

8-9
8
Teknik Özellikler ve Kullanıcı Bilgileri

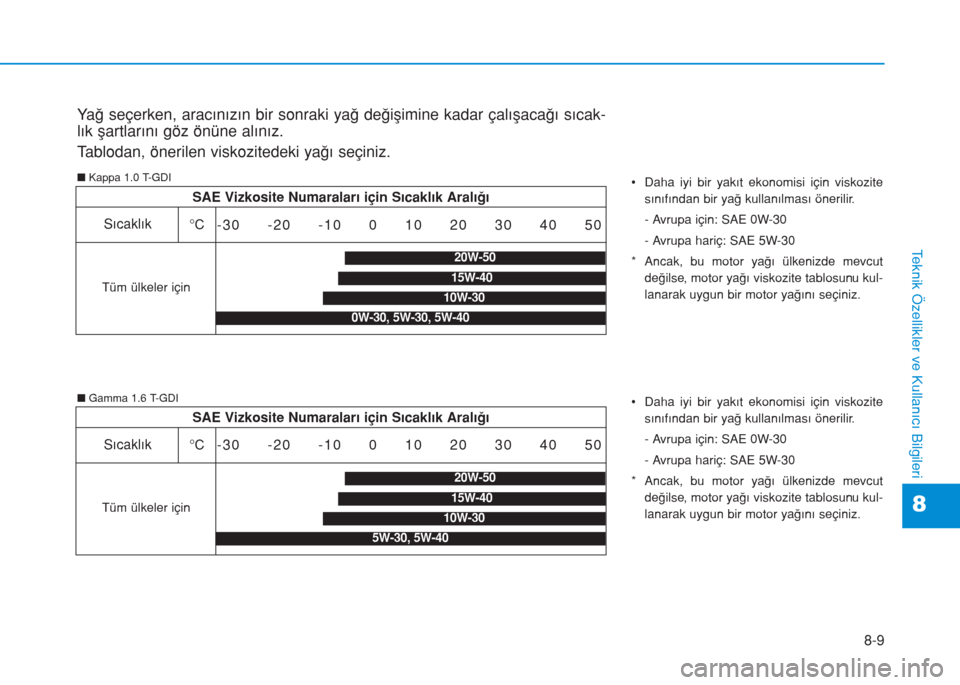

Yağ seçerken, aracınızın bir sonraki yağ değişimine kadar çalışacağı sıcak-
lık şartlarını göz önüne alınız.
Tablodan, önerilen viskozitedeki yağı seçiniz.
SAE Vizkosite Numaraları için Sıcaklık Aralığı
Sıcaklık
°C
-30 -20 -10 0 10 20 30 40 50
Tüm ülkeler için
nKappa 1.0 T-GDI
20W-50
10W-30
15W-40
0W-30, 5W-30, 5W-40
• Daha iyi bir yakıt ekonomisi için viskozite
sınıfından bir yağ kullanılması önerilir.
- Avrupa için: SAE 0W-30
- Avrupa hariç: SAE 5W-30
* Ancak, bu motor yağı ülkenizde mevcut
değilse, motor yağı viskozite tablosunu kul-
lanarak uygun bir motor yağını seçiniz.
SAE Vizkosite Numaraları için Sıcaklık Aralığı
Sıcaklık
°C
-30 -20 -10 0 10 20 30 40 50
Tüm ülkeler için
nGamma 1.6 T-GDI
20W-50
10W-30
15W-40
5W-30, 5W-40
• Daha iyi bir yakıt ekonomisi için viskozite
sınıfından bir yağ kullanılması önerilir.
- Avrupa için: SAE 0W-30
- Avrupa hariç: SAE 5W-30
* Ancak, bu motor yağı ülkenizde mevcut
değilse, motor yağı viskozite tablosunu kul-
lanarak uygun bir motor yağını seçiniz.

8-10
Teknik Özellikler ve Kullanıcı Bilgileri

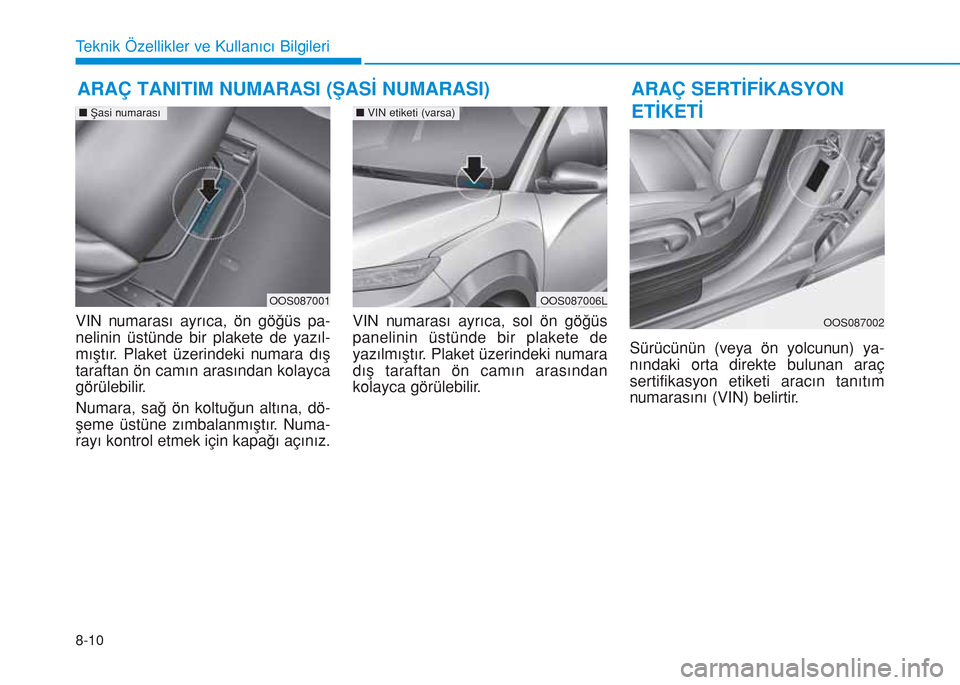

VIN numarası ayrıca, ön göğüs pa-
nelinin üstünde bir plakete de yazıl-
mıştır. Plaket üzerindeki numara dış
taraftan ön camın arasından kolayca
görülebilir.
Numara, sağ ön koltuğun altına, dö-
şeme üstüne zımbalanmıştır. Numa-
rayı kontrol etmek için kapağı açınız.VIN numarası ayrıca, sol ön göğüs
panelinin üstünde bir plakete de
yazılmıştır. Plaket üzerindeki numara
dış taraftan ön camın arasından
kolayca görülebilir.Sürücünün (veya ön yolcunun) ya-
nındaki orta direkte bulunan araç
sertifikasyon etiketi aracın tanıtım
numarasını (VIN) belirtir.
ARAÇ TANITIM NUMARASI (ŞASİ NUMARASI) ARAÇ SERTİFİKASYON
ETİKETİ
OOS087006L
nVIN etiketi (varsa)
OOS087002
OOS087001
nŞasi numarası
