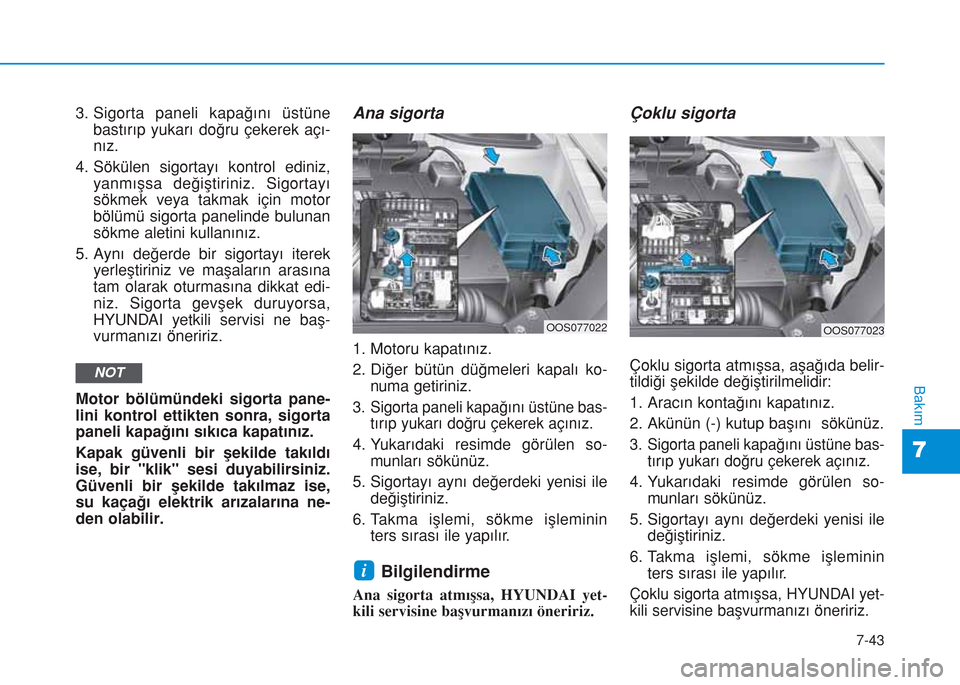

7-43
7
Bakım
3. Sigorta paneli kapağını üstüne
bastırıp yukarı doğru çekerek açı-
nız.
4. Sökülen sigortayı kontrol ediniz,
yanmışsa değiştiriniz. Sigortayı
sökmek veya takmak için motor
bölümü sigorta panelinde bulunan
sökme aletini kullanınız.
5. Aynı değerde bir sigortayı iterek
yerleştiriniz ve maşaların arasına
tam olarak oturmasına dikkat edi-
niz. Sigorta gevşek duruyorsa,
HYUNDAI yetkili servisi ne baş-
vurmanızı öneririz.
Motor bölümündeki sigorta pane-
lini kontrol ettikten sonra, sigorta
paneli kapağını sıkıca kapatınız.
Kapak güvenli bir şekilde takıldı
ise, bir "klik" sesi duyabilirsiniz.
Güvenli bir şekilde takılmaz ise,
su kaçağı elektrik arızalarına ne-
den olabilir.Ana sigorta
1. Motoru kapatınız.
2. Diğer bütün düğmeleri kapalı ko-
numa getiriniz.
3. Sigorta paneli kapağını üstüne bas-
tırıp yukarı doğru çekerek açınız.
4. Yukarıdaki resimde görülen so-
munları sökünüz.
5. Sigortayı aynı değerdeki yenisi ile
değiştiriniz.
6. Takma işlemi, sökme işleminin
ters sırası ile yapılır.
Bilgilendirme
Ana sigorta atmışsa, HYUNDAI yet-
kili servisine başvurmanızı öneririz.
Çoklu sigorta
Çoklu sigorta atmışsa, aşağıda belir-
tildiği şekilde değiştirilmelidir:
1. Aracın kontağını kapatınız.
2. Akünün (-) kutup başını sökünüz.
3. Sigorta paneli kapağını üstüne bas-
tırıp yukarı doğru çekerek açınız.
4. Yukarıdaki resimde görülen so-
munları sökünüz.
5. Sigortayı aynı değerdeki yenisi ile
değiştiriniz.
6. Takma işlemi, sökme işleminin
ters sırası ile yapılır.
Çoklu sigorta atmışsa, HYUNDAI yet-
kili servisine başvurmanızı öneririz.
i
NOT
OOS077022OOS077023

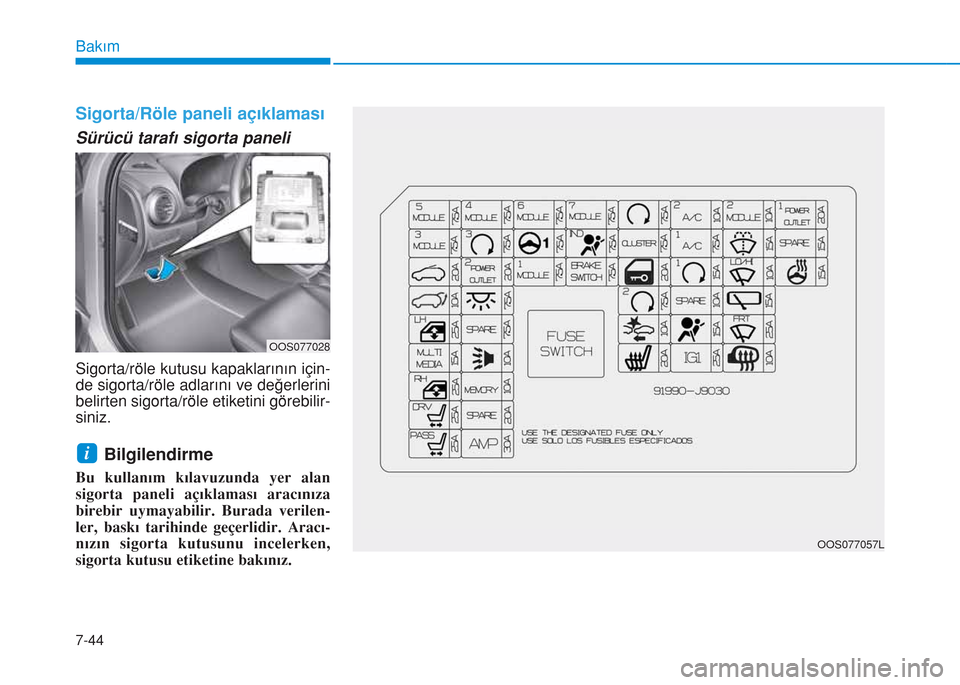

7-44
Bakım
Sigorta/Röle paneli açıklaması
Sürücü tarafı sigorta paneli
Sigorta/röle kutusu kapaklarının için-
de sigorta/röle adlarını ve değerlerini
belirten sigorta/röle etiketini görebilir-
siniz.
Bilgilendirme
Bu kullanım kılavuzunda yer alan
sigorta paneli açıklaması aracınıza
birebir uymayabilir. Burada verilen-
ler, baskı tarihinde geçerlidir. Aracı-
nızın sigorta kutusunu incelerken,
sigorta kutusu etiketine bakınız.
i
OOS077028
OOS077057L

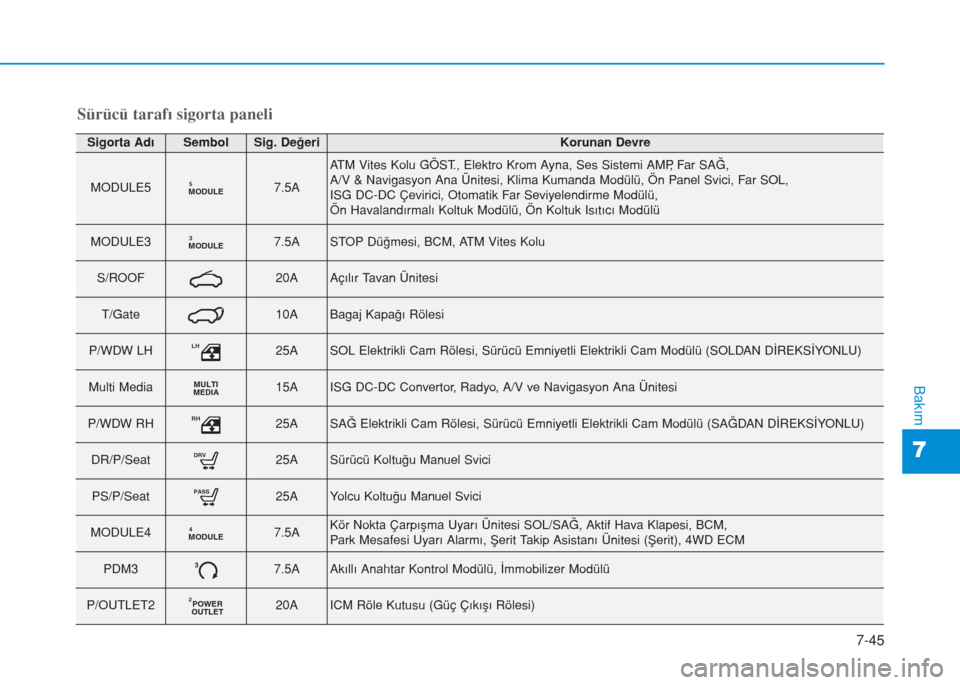

7-45
7
Bakım
Sürücü tarafı sigorta paneli
Sigorta AdıSembolSig. DeğeriKorunan Devre
MODULE5MODULE57.5A
ATM Vites Kolu GÖST., Elektro Krom Ayna, Ses Sistemi AMP, Far SAĞ,
A/V & Navigasyon Ana Ünitesi, Klima Kumanda Modülü, Ön Panel Svici, Far SOL,
ISG DC-DC Çevirici, Otomatik Far Seviyelendirme Modülü,
Ön Havalandırmalı Koltuk Modülü, Ön Koltuk Isıtıcı Modülü
MODULE3MODULE37.5ASTOP Düğmesi, BCM, ATM Vites Kolu
S/ROOF20AAçılır Tavan Ünitesi
T/Gate10ABagaj Kapağı Rölesi
P/WDW LHLH25ASOL Elektrikli Cam Rölesi, Sürücü Emniyetli Elektrikli Cam Modülü (SOLDAN DİREKSİYONLU)
Multi MediaMULTI
MEDIA15AISG DC-DC Convertor, Radyo, A/V ve Navigasyon Ana Ünitesi
P/WDW RHRH25ASAĞ Elektrikli Cam Rölesi, Sürücü Emniyetli Elektrikli Cam Modülü (SAĞDAN DİREKSİYONLU)
DR/P/SeatDRV25ASürücü Koltuğu Manuel Svici
PS/P/SeatPASS25AYolcu Koltuğu Manuel Svici
MODULE4MODULE47.5AKör Nokta Çarpışma Uyarı Ünitesi SOL/SAĞ, Aktif Hava Klapesi, BCM,
Park Mesafesi Uyarı Alarmı, Şerit Takip Asistanı Ünitesi (Şerit), 4WD ECM
PDM337.5AAkıllı Anahtar Kontrol Modülü, İmmobilizer Modülü
P/OUTLET2POWER
OUTLET220AICM Röle Kutusu (Güç Çıkışı Rölesi)

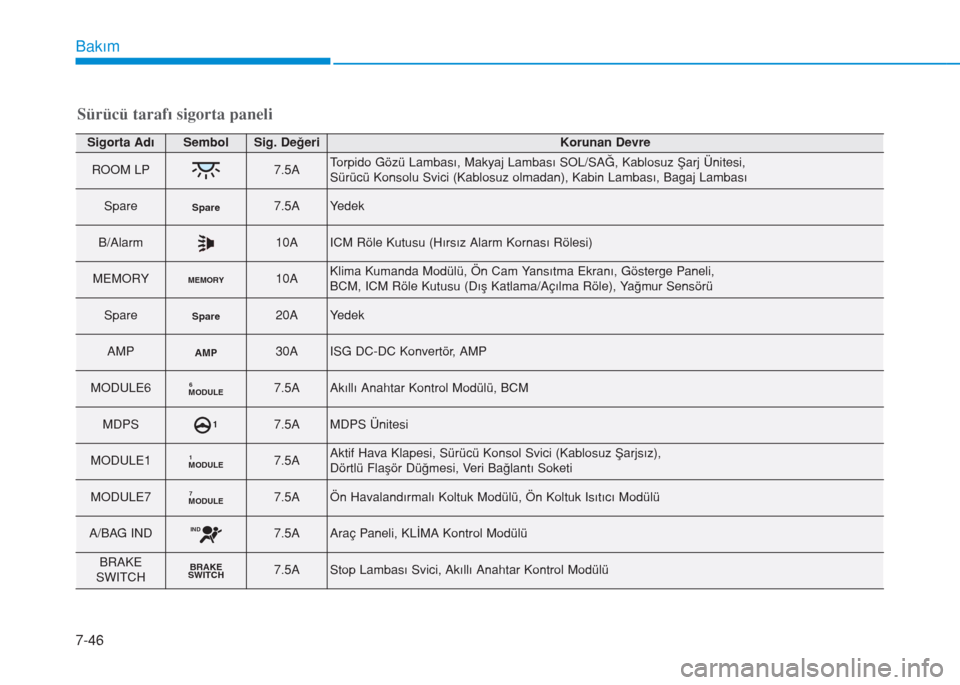

7-46
Bakım
Sürücü tarafı sigorta paneli
Sigorta AdıSembolSig. DeğeriKorunan Devre
ROOM LP7.5ATorpido Gözü Lambası, Makyaj Lambası SOL/SAĞ, Kablosuz Şarj Ünitesi,
Sürücü Konsolu Svici (Kablosuz olmadan), Kabin Lambası, Bagaj Lambası
SpareSpare7.5AYedek
B/Alarm10AICM Röle Kutusu (Hırsız Alarm Kornası Rölesi)
MEMORYMEMORY10AKlima Kumanda Modülü, Ön Cam Yansıtma Ekranı, Gösterge Paneli,
BCM, ICM Röle Kutusu (Dış Katlama/Açılma Röle), Yağmur Sensörü
SpareSpare20AYedek
AMPAMP30AISG DC-DC Konvertör, AMP
MODULE6MODULE67.5AAkıllı Anahtar Kontrol Modülü, BCM
MDPS17.5AMDPS Ünitesi
MODULE1MODULE17.5AAktif Hava Klapesi, Sürücü Konsol Svici (Kablosuz Şarjsız),
Dörtlü Flaşör Düğmesi, Veri Bağlantı Soketi
MODULE7MODULE77.5AÖn Havalandırmalı Koltuk Modülü, Ön Koltuk Isıtıcı Modülü
A/BAG INDIND7.5AAraç Paneli, KLİMA Kontrol Modülü
BRAKE
SWITCHBRAKE
SWITCH7.5AStop Lambası Svici, Akıllı Anahtar Kontrol Modülü

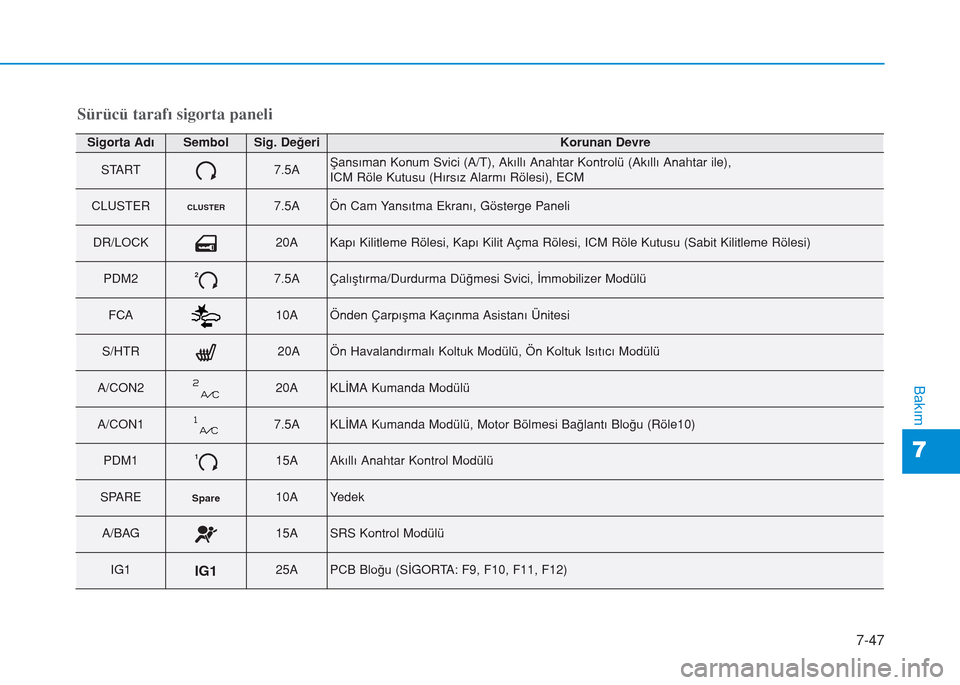

7-47
7
Bakım
Sürücü tarafı sigorta paneli
Sigorta AdıSembolSig. DeğeriKorunan Devre
START7.5AŞansıman Konum Svici (A/T), Akıllı Anahtar Kontrolü (Akıllı Anahtar ile),
ICM Röle Kutusu (Hırsız Alarmı Rölesi), ECM
CLUSTERCLUSTER7.5AÖn Cam Yansıtma Ekranı, Gösterge Paneli
DR/LOCK20AKapı Kilitleme Rölesi, Kapı Kilit Açma Rölesi, ICM Röle Kutusu (Sabit Kilitleme Rölesi)
PDM227.5AÇalıştırma/Durdurma Düğmesi Svici, İmmobilizer Modülü
FCA10AÖnden Çarpışma Kaçınma Asistanı Ünitesi
S/HTR20AÖn Havalandırmalı Koltuk Modülü, Ön Koltuk Isıtıcı Modülü
A/CON220AKLİMA Kumanda Modülü
A/CON17.5AKLİMA Kumanda Modülü, Motor Bölmesi Bağlantı Bloğu (Röle10)
PDM1115AAkıllı Anahtar Kontrol Modülü
SPARESpare10AYedek
A/BAG15ASRS Kontrol Modülü
IG1IG125APCB Bloğu (SİGORTA: F9, F10, F11, F12)

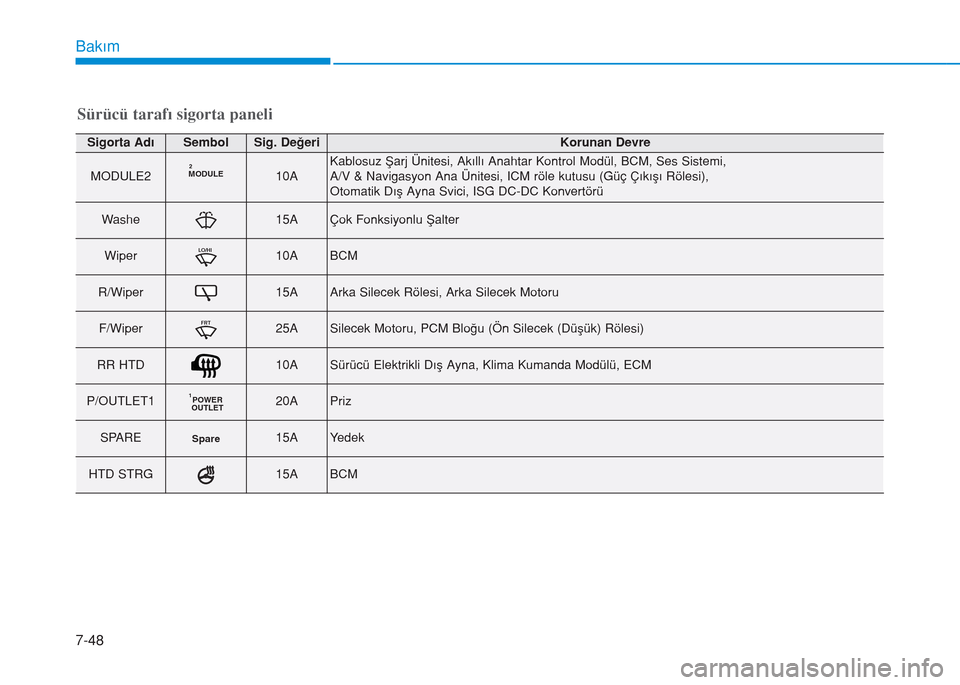

7-48
Bakım
Sürücü tarafı sigorta paneli
Sigorta AdıSembolSig. DeğeriKorunan Devre
MODULE2MODULE210AKablosuz Şarj Ünitesi, Akıllı Anahtar Kontrol Modül, BCM, Ses Sistemi,
A/V & Navigasyon Ana Ünitesi, ICM röle kutusu (Güç Çıkışı Rölesi),
Otomatik Dış Ayna Svici, ISG DC-DC Konvertörü
Washe15AÇok Fonksiyonlu Şalter
WiperLO/HI10ABCM
R/Wiper15AArka Silecek Rölesi, Arka Silecek Motoru
F/WiperFRT25ASilecek Motoru, PCM Bloğu (Ön Silecek (Düşük) Rölesi)
RR HTD10ASürücü Elektrikli Dış Ayna, Klima Kumanda Modülü, ECM
P/OUTLET1POWER
OUTLET120APriz
SPARESpare15AYedek
HTD STRG15ABCM

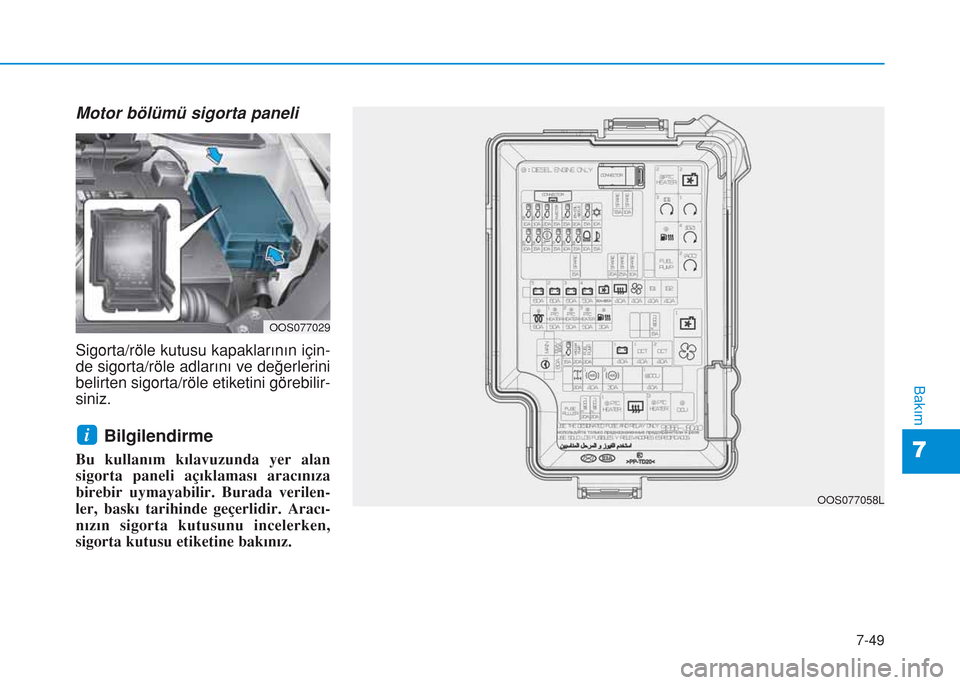

7-49
7
Bakım
Motor bölümü sigorta paneli
Sigorta/röle kutusu kapaklarının için-
de sigorta/röle adlarını ve değerlerini
belirten sigorta/röle etiketini görebilir-
siniz.
Bilgilendirme
Bu kullanım kılavuzunda yer alan
sigorta paneli açıklaması aracınıza
birebir uymayabilir. Burada verilen-
ler, baskı tarihinde geçerlidir. Aracı-
nızın sigorta kutusunu incelerken,
sigorta kutusu etiketine bakınız.
i
OOS077029
OOS077058L

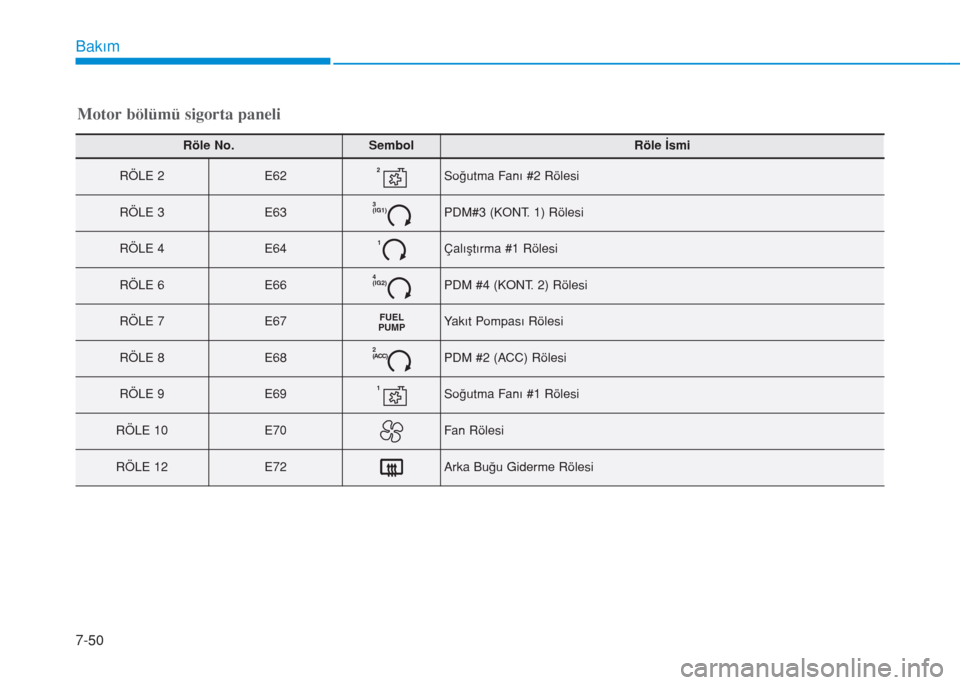

7-50
Bakım
Motor bölümü sigorta paneli
Röle No.SembolRöle İsmi
RÖLE 2E622Soğutma Fanı #2 Rölesi
RÖLE 3E633
(IG1)PDM#3 (KONT. 1) Rölesi
RÖLE 4E641Çalıştırma #1 Rölesi
RÖLE 6E664
(IG2)PDM #4 (KONT. 2) Rölesi
RÖLE 7E67FUEL
PUMPYakıt Pompası Rölesi
RÖLE 8E682
(ACC)PDM #2 (ACC) Rölesi
RÖLE 9E691Soğutma Fanı #1 Rölesi
RÖLE 10E70Fan Rölesi
RÖLE 12E72Arka Buğu Giderme Rölesi

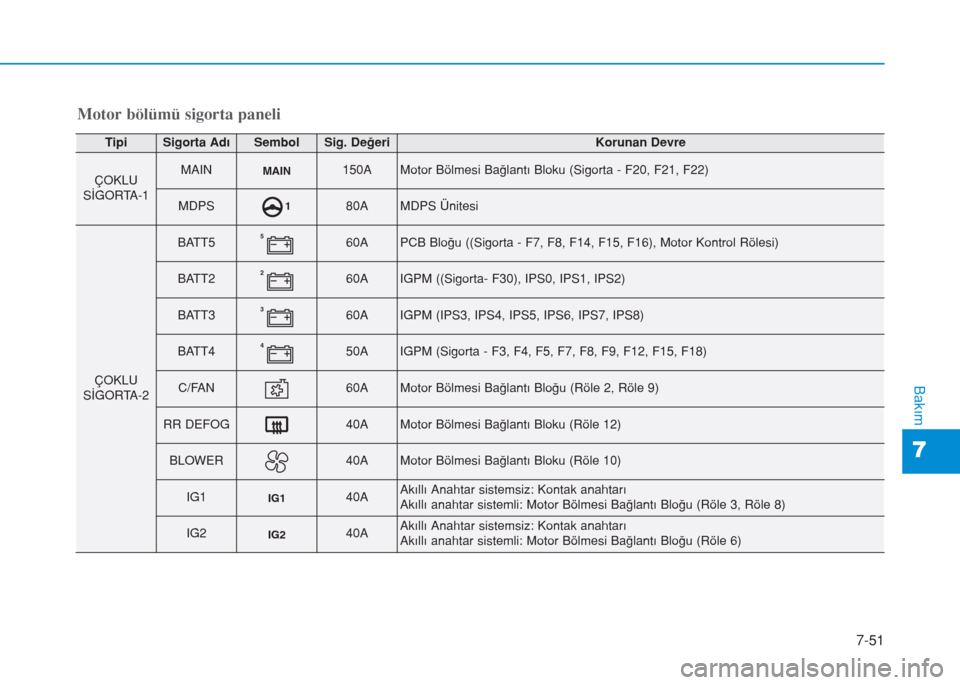

7-51
7
Bakım
Motor bölümü sigorta paneli
TipiSigorta AdıSembolSig. DeğeriKorunan Devre
ÇOKLU
SİGORTA-1MAINMAIN150AMotor Bölmesi Bağlantı Bloku (Sigorta - F20, F21, F22)
MDPS180AMDPS Ünitesi
ÇOKLU
SİGORTA-2
BATT5560APCB Bloğu ((Sigorta - F7, F8, F14, F15, F16), Motor Kontrol Rölesi)
BATT2260AIGPM ((Sigorta- F30), IPS0, IPS1, IPS2)
BATT3360AIGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)
BATT4450AIGPM (Sigorta - F3, F4, F5, F7, F8, F9, F12, F15, F18)
C/FAN60AMotor Bölmesi Bağlantı Bloğu (Röle 2, Röle 9)
RR DEFOG40AMotor Bölmesi Bağlantı Bloku (Röle 12)
BLOWER40AMotor Bölmesi Bağlantı Bloku (Röle 10)
IG1IG140AAkıllı Anahtar sistemsiz: Kontak anahtarı
Akıllı anahtar sistemli: Motor Bölmesi Bağlantı Bloğu (Röle 3, Röle 8)
IG2IG240AAkıllı Anahtar sistemsiz: Kontak anahtarı
Akıllı anahtar sistemli: Motor Bölmesi Bağlantı Bloğu (Röle 6)

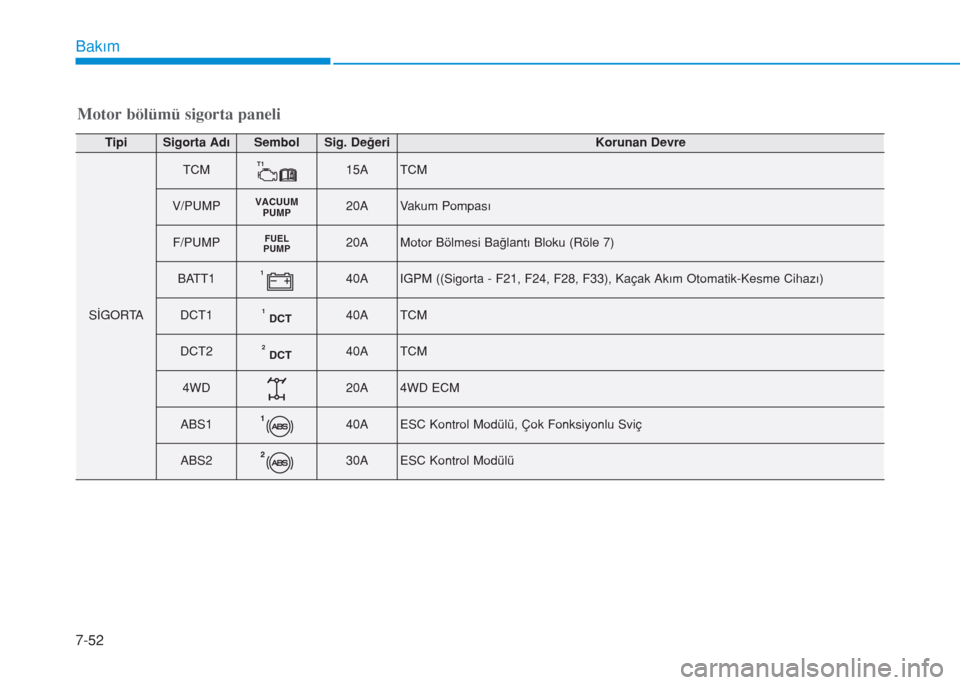

7-52
Bakım
Motor bölümü sigorta paneli
TipiSigorta AdıSembolSig. DeğeriKorunan Devre
SİGORTA
TCMT115ATCM
V/PUMPVACUUM
PUMP20AVakum Pompası
F/PUMPFUEL
PUMP20AMotor Bölmesi Bağlantı Bloku (Röle 7)
BATT1140AIGPM ((Sigorta - F21, F24, F28, F33), Kaçak Akım Otomatik-Kesme Cihazı)
DCT1DCT140ATCM
DCT2DCT240ATCM
4WD20A4WD ECM
ABS1140AESC Kontrol Modülü, Çok Fonksiyonlu Sviç
ABS2230AESC Kontrol Modülü
