Hyundai Kona 2019 Kullanım Kılavuzu (in Turkish)

7-91
7
Bakım
Fakir NOx Kapanı (varsa)
Fakir NOx Kapanı (LNT) sistemi,
egzoz gazındaki azot oksidi uzaklaş-
tırır. Koku, yakıtın kalitesine bağlı
olarak egzoz gazında meydana gele-
bilir ve NOx azaltma performansının
derecesini düşürebilir. Düşük kükürt
seviyeli dizel yakıtı kullanınız

7-92
Bakım

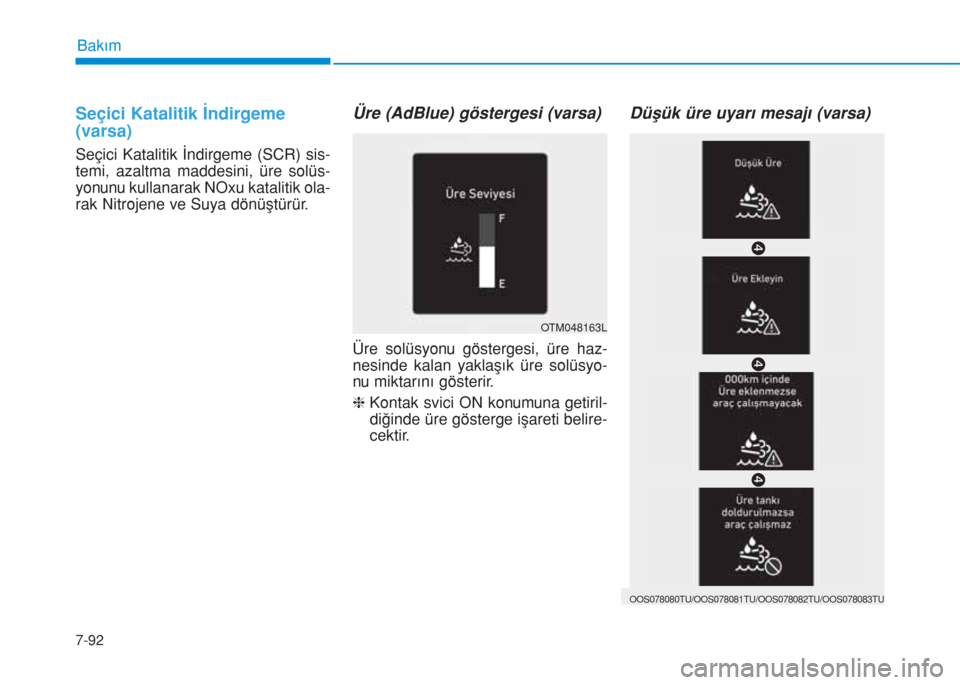

Seçici Katalitik İndirgeme
(varsa)
Seçici Katalitik İndirgeme (SCR) sis-
temi, azaltma maddesini, üre solüs-
yonunu kullanarak NOxu katalitik ola-
rak Nitrojene ve Suya dönüştürür.
Üre (AdBlue) göstergesi (varsa)
Üre solüsyonu göstergesi, üre haz-
nesinde kalan yaklaşık üre solüsyo-
nu miktarını gösterir.
hKontak svici ON konumuna getiril-
diğinde üre gösterge işareti belire-
cektir.
Düşük üre uyarı mesajı (varsa)
OOS078080TU/OOS078081TU/OOS078082TU/OOS078083TU
èèè
OTM048163L

7-93
7
Bakım
Düşük Üre uyarı mesajı Üre, 5,4 lit-
renin altında olduğunda verilir. SCR
uyarı lambasında ( ), "Düşük Üre"
uyarı mesajı görürseniz, üre hazne-
sinin yeniden doldurulması gereki-
yordur. Uzun süre yol gittikten sonra
doldurulmazsa, görsel uyarı sistemi
SCR uyarı lambasıyla ( ) birlikte
"Üre ekleyin" mesajının görüntülen-
me sıklığını artıracaktır.
Bu durumda, haznenin yakın bir süre
içinde tekrar doldurulması gerekir.
Haznede kalan üre miktarı, çok
düşük seviyeye yaklaştığında SCR
uyarı lambasıyla ( ). birlikte "000
km içinde Üre eklenmezse araç
çalışmayacak" uyarı mesajı görüntü-
lenir. "xxx km (mil)" ibaresi gidilebile-
cek kalan sürüş mesafesini gösterir.
Dolayısıyla, tekrar doldurmadan
kalan sürüş mesafesi sınırına kadar
aracı sürmeye devam etmeyiniz.
Aksi takdirde, motor kontak anahtarı
ile kapatıldıktan sonra araç tekrar
çalıştırılamaz. Sürüş stili, çevre
koşulları ve yol şartlarına dayalı ola-
rak, tahmini kalan sürüş mesafesi,
gerçek sürüş mesafesinden farklılık
gösterebilir."Düşük Üre" veya "Üre ekleyin"
mesajı görüntülendiğinde, yeteri mik-
tarda üre doldurun. "Üre tankı doldu-
rulmazsa araç çalışmaz" mesajı
görüntülendiğinde, yeterli miktarda
üre doldurunuz. SCR uyarı lambası
ile birlikte "Ãœre haznesini yeniden
doldurun yoksa araç çalışmayacak-
tır" mesajı görüntülendiğinde ( ),
motor kontak anahtarı ile kapatıldık-
tan sonra araç tekrar çalıştırılamaz.
Yukarıdaki durumlar söz konusu
olduÄŸunda, daima tam bir deÄŸiÅŸim
önerilir.

7-94
Bakım

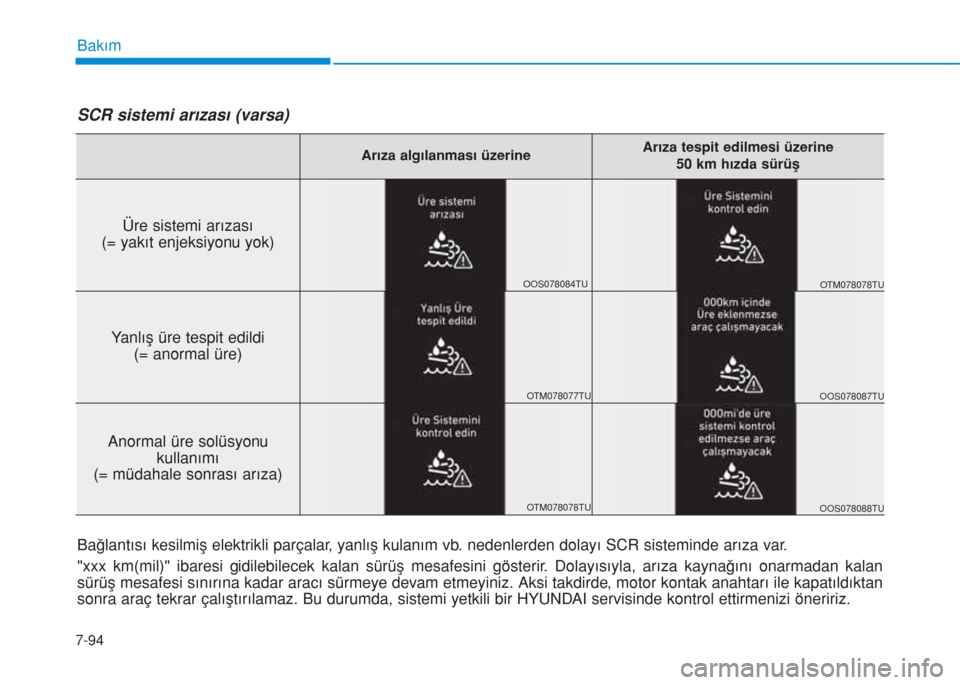

Arıza algılanması üzerineArıza tespit edilmesi üzerine
50 km hızda sürüş
Üre sistemi arızası
(= yakıt enjeksiyonu yok)
Yanlış üre tespit edildi
(= anormal üre)
Anormal üre solüsyonu
kullanımı
(= müdahale sonrası arıza)
SCR sistemi arızası (varsa)
Bağlantısı kesilmiş elektrikli parçalar, yanlış kulanım vb. nedenlerden dolayı SCR sisteminde arıza var.
"xxx km(mil)" ibaresi gidilebilecek kalan sürüş mesafesini gösterir. Dolayısıyla, arıza kaynağını onarmadan kalan
sürüş mesafesi sınırına kadar aracı sürmeye devam etmeyiniz. Aksi takdirde, motor kontak anahtarı ile kapatıldıktan
sonra araç tekrar çalıştırılamaz. Bu durumda, sistemi yetkili bir HYUNDAI servisinde kontrol ettirmenizi öneririz.
OOS078084TU
OOS078087TUOTM078078TU
OOS078088TU OTM078077TU
OTM078078TU

7-95
7
Bakım

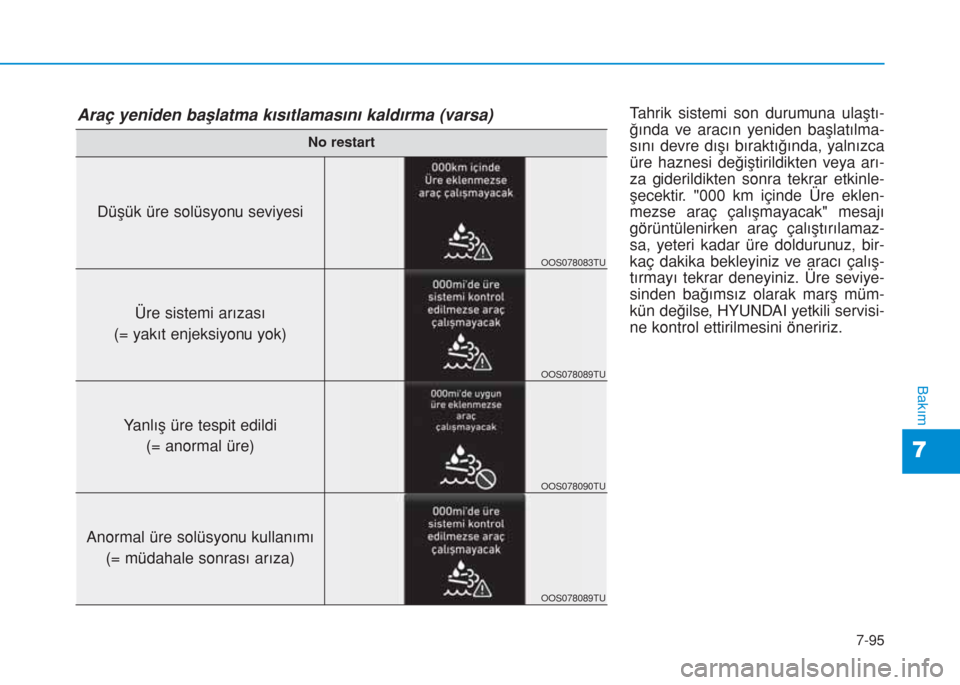

Tahrik sistemi son durumuna ulaştı-
ğında ve aracın yeniden başlatılma-
sını devre dışı bıraktığında, yalnızca
üre haznesi değiştirildikten veya arı-
za giderildikten sonra tekrar etkinle-
şecektir. "000 km içinde Üre eklen-
mezse araç çalışmayacak" mesajı
görüntülenirken araç çalıştırılamaz-
sa, yeteri kadar üre doldurunuz, bir-
kaç dakika bekleyiniz ve aracı çalış-
tırmayı tekrar deneyiniz. Üre seviye-
sinden bağımsız olarak marş müm-
kün değilse, HYUNDAI yetkili servisi-
ne kontrol ettirilmesini öneririz.
No restart
Düşük üre solüsyonu seviyesi
Üre sistemi arızası
(= yakıt enjeksiyonu yok)
Yanlış üre tespit edildi
(= anormal üre)
Anormal üre solüsyonu kullanımı
(= müdahale sonrası arıza)
OOS078083TU
OOS078089TU
OOS078090TU
OOS078089TU
Araç yeniden başlatma kısıtlamasını kaldırma (varsa)

7-96
Bakım

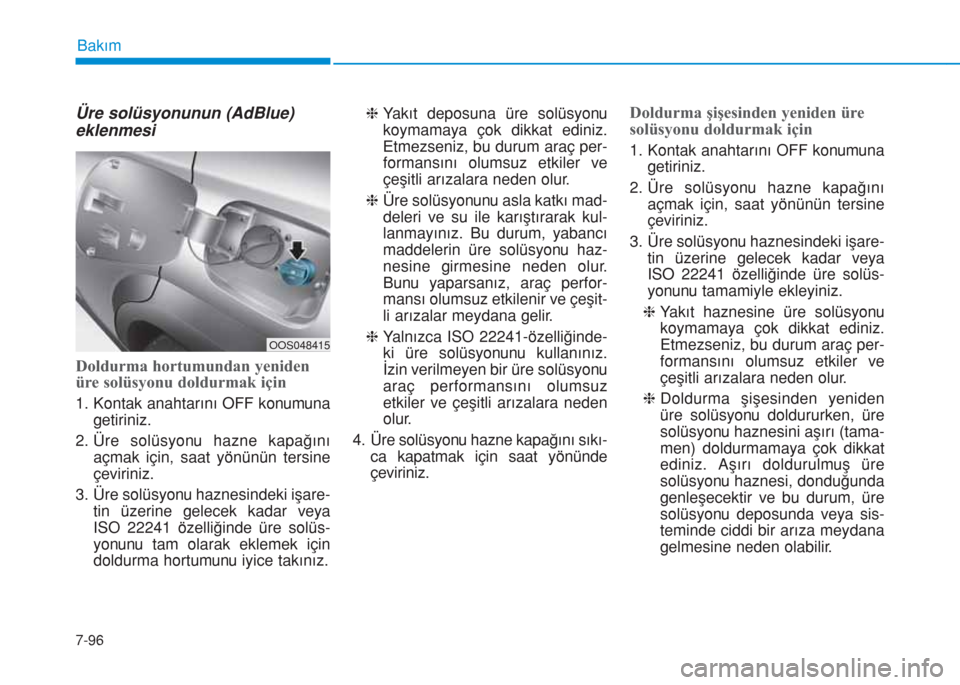

Üre solüsyonunun (AdBlue)
eklenmesi
Doldurma hortumundan yeniden
üre solüsyonu doldurmak için
1. Kontak anahtarını OFF konumuna
getiriniz.
2. Üre solüsyonu hazne kapağını
açmak için, saat yönünün tersine
çeviriniz.
3. Üre solüsyonu haznesindeki işare-
tin üzerine gelecek kadar veya
ISO 22241 özelliğinde üre solüs-
yonunu tam olarak eklemek için
doldurma hortumunu iyice takınız.hYakıt deposuna üre solüsyonu
koymamaya çok dikkat ediniz.
Etmezseniz, bu durum araç per-
formansını olumsuz etkiler ve
çeşitli arızalara neden olur.
hÜre solüsyonunu asla katkı mad-
deleri ve su ile karıştırarak kul-
lanmayınız. Bu durum, yabancı
maddelerin üre solüsyonu haz-
nesine girmesine neden olur.
Bunu yaparsanız, araç perfor-
mansı olumsuz etkilenir ve çeşit-
li arızalar meydana gelir.
hYalnızca ISO 22241-özelliğinde-
ki üre solüsyonunu kullanınız.
İzin verilmeyen bir üre solüsyonu
araç performansını olumsuz
etkiler ve çeşitli arızalara neden
olur.
4. Üre solüsyonu hazne kapağını sıkı-
ca kapatmak için saat yönünde
çeviriniz.
Doldurma şişesinden yeniden üre
solüsyonu doldurmak için
1. Kontak anahtarını OFF konumuna
getiriniz.
2. Üre solüsyonu hazne kapağını
açmak için, saat yönünün tersine
çeviriniz.
3. Üre solüsyonu haznesindeki işare-
tin üzerine gelecek kadar veya
ISO 22241 özelliğinde üre solüs-
yonunu tamamiyle ekleyiniz.
hYakıt haznesine üre solüsyonu
koymamaya çok dikkat ediniz.
Etmezseniz, bu durum araç per-
formansını olumsuz etkiler ve
çeşitli arızalara neden olur.
hDoldurma ÅŸiÅŸesinden yeniden
üre solüsyonu doldururken, üre
solüsyonu haznesini aşırı (tama-
men) doldurmamaya çok dikkat
ediniz. Aşırı doldurulmuş üre
solüsyonu haznesi, donduğunda
genleşecektir ve bu durum, üre
solüsyonu deposunda veya sis-
teminde ciddi bir arıza meydana
gelmesine neden olabilir.
OOS048415

7-97
7
Bakım

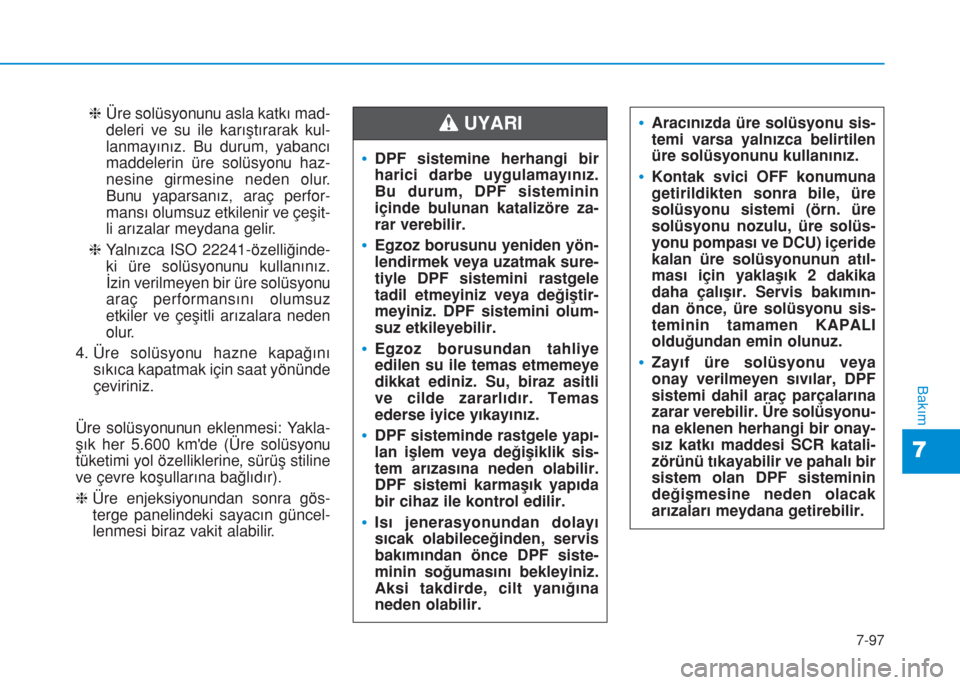

hÜre solüsyonunu asla katkı mad-
deleri ve su ile karıştırarak kul-
lanmayınız. Bu durum, yabancı
maddelerin üre solüsyonu haz-
nesine girmesine neden olur.
Bunu yaparsanız, araç perfor-
mansı olumsuz etkilenir ve çeşit-
li arızalar meydana gelir.
hYalnızca ISO 22241-özelliğinde-
ki üre solüsyonunu kullanınız.
İzin verilmeyen bir üre solüsyonu
araç performansını olumsuz
etkiler ve çeşitli arızalara neden
olur.
4. Üre solüsyonu hazne kapağını
sıkıca kapatmak için saat yönünde
çeviriniz.
Üre solüsyonunun eklenmesi: Yakla-
şık her 5.600 km'de (Üre solüsyonu
tüketimi yol özelliklerine, sürüş stiline
ve çevre koşullarına bağlıdır).
hÜre enjeksiyonundan sonra gös-
terge panelindeki sayacın güncel-
lenmesi biraz vakit alabilir.
•DPF sistemine herhangi bir
harici darbe uygulamayınız.
Bu durum, DPF sisteminin
içinde bulunan katalizöre za-
rar verebilir.
•Egzoz borusunu yeniden yön-
lendirmek veya uzatmak sure-
tiyle DPF sistemini rastgele
tadil etmeyiniz veya deÄŸiÅŸtir-
meyiniz. DPF sistemini olum-
suz etkileyebilir.
•Egzoz borusundan tahliye
edilen su ile temas etmemeye
dikkat ediniz. Su, biraz asitli
ve cilde zararlıdır. Temas
ederse iyice yıkayınız.
•DPF sisteminde rastgele yapı-
lan iÅŸlem veya deÄŸiÅŸiklik sis-
tem arızasına neden olabilir.
DPF sistemi karmaşık yapıda
bir cihaz ile kontrol edilir.
•Isı jenerasyonundan dolayı
sıcak olabileceğinden, servis
bakımından önce DPF siste-
minin soğumasını bekleyiniz.
Aksi takdirde, cilt yanığına
neden olabilir.
•Aracınızda üre solüsyonu sis-
temi varsa yalnızca belirtilen
üre solüsyonunu kullanınız.
•Kontak svici OFF konumuna
getirildikten sonra bile, üre
solüsyonu sistemi (örn. üre
solüsyonu nozulu, üre solüs-
yonu pompası ve DCU) içeride
kalan üre solüsyonunun atıl-
ması için yaklaşık 2 dakika
daha çalışır. Servis bakımın-
dan önce, üre solüsyonu sis-
teminin tamamen KAPALI
olduÄŸundan emin olunuz.
•Zayıf üre solüsyonu veya
onay verilmeyen sıvılar, DPF
sistemi dahil araç parçalarına
zarar verebilir. Üre solüsyonu-
na eklenen herhangi bir onay-
sız katkı maddesi SCR katali-
zörünü tıkayabilir ve pahalı bir
sistem olan DPF sisteminin
deÄŸiÅŸmesine neden olacak
arızaları meydana getirebilir.
UYARI

7-98
Bakım
Üre solüsyonunun saklanması
• Üre solüsyonunu, bazı materyaller-
den (örn. alüminyum, bakır, bakır
alaşımı, alaşımsız çelik ve galva-
nizli çelik) yapılan konteynerlerde
muhafaza etmek uygun deÄŸildir.
Üre solüsyonu metal malzemeleri
eritir ve bu, egzoz arıtma sistemine
tamir olmayacak ÅŸekilde ciddi zarar
verir.
• Üre solüsyonunu yalnızca aşağıda-
ki materyallerden yapılan kontey-
nerlerde muhafaza ediniz.
(DIN EN 10 088-1-/-2-/-3-belirtilen
CR-Ni çelik, Mo-Cr-Ni çelik, polip-
ropilen ve polietilen)•Üre solüsyonu, göz veya cilt
ile temas ederse, temas eden
alanı bol su ile yıkayınız.
•Yanlışlıkla üre solüsyonunu
içerseniz, ağzınızı iyice yıka-
yın ve bolca su için. Ardından,
hemen bir doktora baÅŸvuru-
nuz.
•Giysilerinize üre solüsyonu
bulaşırsa derhal giysilerinizi
deÄŸiÅŸtiriniz.
•Üre solüsyonuna alerjik bir
tepki gösterirseniz, derhal bir
doktora danışınız.
•Çocukların üre solüsyonu ile
temas etmesine izin vermeyi-
niz.
•Dökülen üre solüsyonunu su
veya bez ile temizleyiniz. Ãœre
solüsyonu kristalize olduğun-
da, soğuk suyla ıslatılmış bir
sünger veya bez ile temizleyi-
niz. Dökülen üre solüsyonu
belirli bir süre açık havaya
maruz kalırsa, beyaz rekte
kristalize olur ve araç yüzeyi-
ne zarar verir.
•Üre solüsyonu yakıt katkı
maddesi deÄŸildir. Bu nedenle,
yakıt deposuna koyulmamalı-
dır. Aksi takdirde, motora za-
rar verebilir.
•Üre solüsyonu, yanıcı, zehirli
olmayan, renksiz ve kokusuz
sulu bir solüsyondur.
•Üre solüsyonu deposunu yal-
nızca iyi havalandırılmış yer-
lerde muhafaza ediniç. Üre
solüsyonu, belirli bir süre yak-
laşık 50°C sıcaklığa maruz
kaldığında (örn. doğrudan
güneş ışığı altında), kimyasal
ayrışma meydana gelebilir ve
amonyaklı buhar yayar.

7-99
7
Bakım

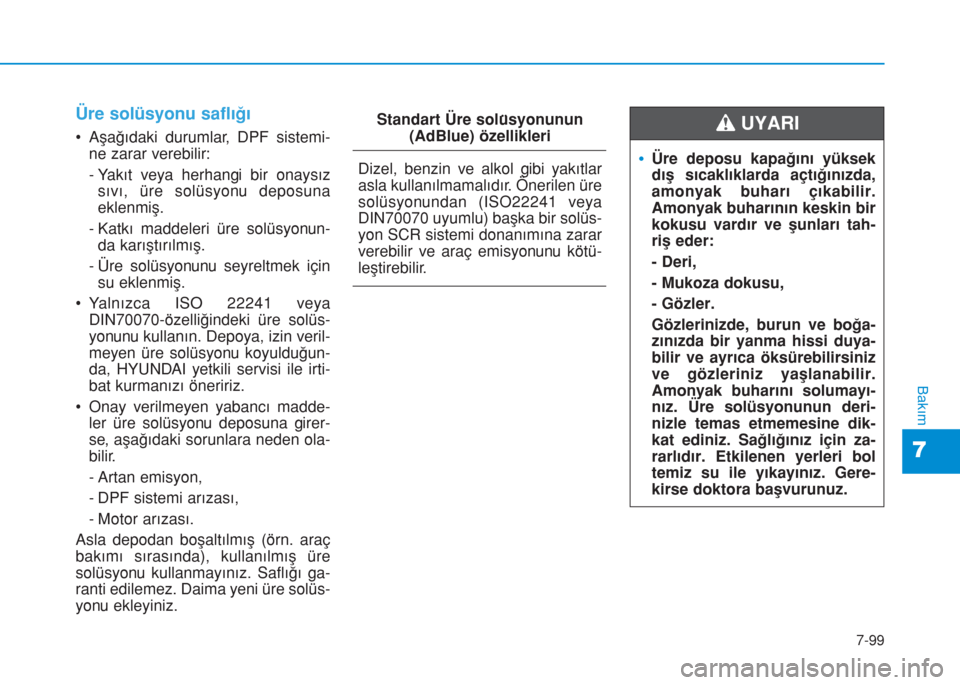

Üre solüsyonu saflığı
• Aşağıdaki durumlar, DPF sistemi-
ne zarar verebilir:
- Yakıt veya herhangi bir onaysız
sıvı, üre solüsyonu deposuna
eklenmiÅŸ.
- Katkı maddeleri üre solüsyonun-
da karıştırılmış.
- Üre solüsyonunu seyreltmek için
su eklenmiÅŸ.
• Yalnızca ISO 22241 veya
DIN70070-özelliğindeki üre solüs-
yonunu kullanın. Depoya, izin veril-
meyen üre solüsyonu koyulduğun-
da, HYUNDAI yetkili servisi ile irti-
bat kurmanızı öneririz.
• Onay verilmeyen yabancı madde-
ler üre solüsyonu deposuna girer-
se, aşağıdaki sorunlara neden ola-
bilir.
- Artan emisyon,
- DPF sistemi arızası,
- Motor arızası.
Asla depodan boşaltılmış (örn. araç
bakımı sırasında), kullanılmış üre
solüsyonu kullanmayınız. Saflığı ga-
ranti edilemez. Daima yeni üre solüs-
yonu ekleyiniz.
•Üre deposu kapağını yüksek
dış sıcaklıklarda açtığınızda,
amonyak buharı çıkabilir.
Amonyak buharının keskin bir
kokusu vardır ve şunları tah-
riÅŸ eder:
- Deri,
- Mukoza dokusu,
- Gözler.
Gözlerinizde, burun ve boğa-
zınızda bir yanma hissi duya-
bilir ve ayrıca öksürebilirsiniz
ve gözleriniz yaşlanabilir.
Amonyak buharını solumayı-
nız. Üre solüsyonunun deri-
nizle temas etmemesine dik-
kat ediniz. Sağlığınız için za-
rarlıdır. Etkilenen yerleri bol
temiz su ile yıkayınız. Gere-
kirse doktora baÅŸvurunuz.
UYARI Standart Üre solü
syonunun
(AdBlue) özellikleri
Dizel, benzin ve alkol gibi yakıtlar
asla kullanılmamalıdır. Önerilen üre
solüsyonundan (ISO22241 veya
DIN70070 uyumlu) başka bir solüs-
yon SCR sistemi donanımına zarar
verebilir ve araç emisyonunu kötü-
leÅŸtirebilir.

7-100
Bakım
•Üre solüsyonunu kapalı yer-
lerde kullandığınızda, iyi ha-
valandırma sağlayınız. Bir üre
solüsyonu kabı açıldığında,
keskin kokan gazlar çıkar.
•Üre solüsyonunu çocuklardan
uzak tutunuz.
•Üre solüsyonu araç yüzeyine
dökülürse, korozyonu önle-
mek için aracın yüzeyini temiz
su ile yıkayınız.
•Üre solüsyonu doldururken,
solüsyonun taşmamasına dik-
kat ediniz.
•Eğer araç çok düşük çevre
sıcaklığında (11 santigrat de-
receden düşük) uzun süre
park edilirse, depodaki üre
solüsyonu donar. Üre dondu-
ğunda, depo seviyesi, ısıtıcı
devreye girip üreyi eritinceye
kadar doğru algılanamaz. Yan-
lış üre veya seyreltilmiş üre
donma noktasını arttırabilir.
Bu nedenle, belirli bir sıcaklı-
ğın altında etkinleşen ısıtıcı ile
buz çözme işlemi düzgün
yapılamayabilir. Bu durum,
motorun çalışmasına engel
olabilecek SCR sistemi arıza-
sına neden olabilir.
•Üre solüsyonunun çözülme
süresi, sürüş koşullarına ve
dış sıcaklığa bağlı olarak deği-
şiklik gösterir.
•Önerilmeyen bozuk üre solüs-
yonu ya da sıvısı kullanıldığın-
da, aracın parçalarında hasar
olabilir. Bozuk yakıt kullanılır-
sa, SCR katalizatöründe ya-
bancı maddeler birikir ve kata-
lizöre zarar verir.
Doğru olmayan üre solüsyonu
dolduruldu ise, en kısa sürede
en yakın servis merkezine gi-
diniz.
•IS022241 veya DIN70070 stan-
dartlarını sağlayan önerilen
üre solüsyonu haricindeki
mazot, benzin veya alkol gibi
önerilmeyen yakıtlar asla kul-
lanılmamalıdır.
•Önerilmeyen bozuk üre solüs-
yonu ya da sıvısı kullanıldığın-
da, aracın parçalarında hasar
olabilir. Bozuk yakıt kullanılır-
sa, SCR katalizatöründe ya-
bancı maddeler birikir ve kata-
lizöre zarar verir.
DÄ°KKAT
