Hyundai Kona 2019 Kullanım Kılavuzu (in Turkish)

7-71
7
Bakım
4. Far ve akü normal durumda iken,
en parlak kısım yatay ve dikey çiz-
gilere düşecek şekilde farların
yüksekliğini ayarlayınız.
5. Kısa farın yüksekliğini sola veya
sağa ayarlamak için, tornavidayı
saatin yönünde veya ters yönünde
çeviriniz. Kısa farın yüksekliğini
yukarı veya aşağı ayarlamak için,
tornavidayı saatin yönünde veya
ters yönünde çeviriniz.
Uzun farın yüksekliğini yukarı ve-
ya aşağı ayarlamak için, tornavi-
dayı saatin yönünde veya ters
yönünde çeviriniz.Ön sis farı yükseklik ayarı
Ön sis farı, far yükseklik ayarı gibi
benzer şekilde ayarlanabilir. Ön sis
farları ve akü normal durumda iken,
ön sis farlarının yüksekliğini ayarlayı-
nız. Ön sis farının yüksekliğini yukarı
veya aşağı ayarlamak için, tornavi-
dayı saatin yönünde veya ters yö-
nünde çeviriniz.
OOS077062L

7-72
Bakım

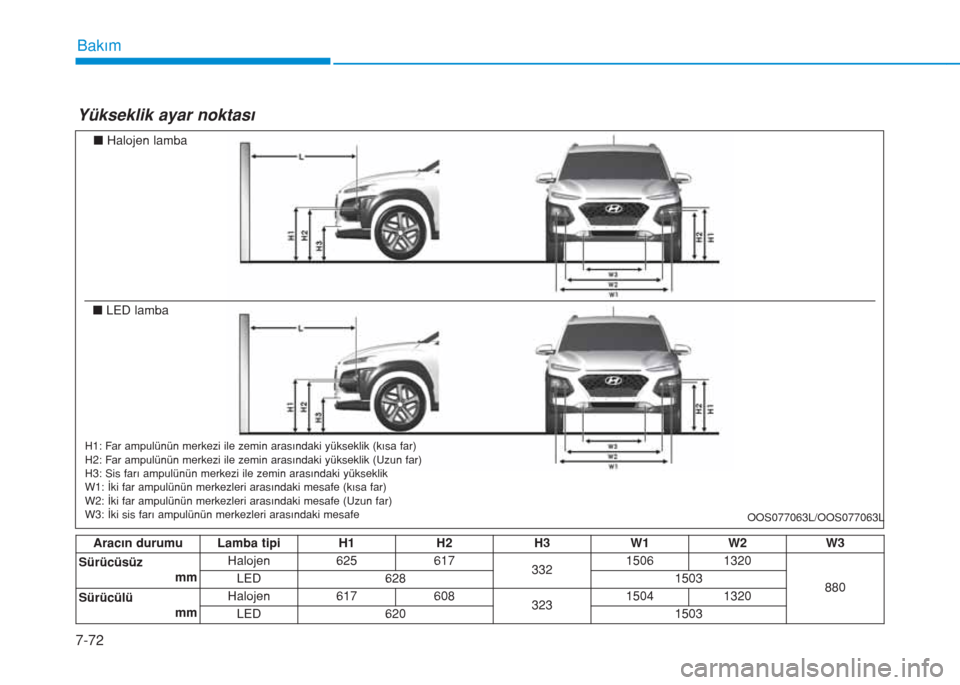

Yükseklik ayar noktası
Aracın durumu Lamba tipi H1 H2 H3 W1 W2 W3
Sürücüsüz
mm Halojen 625 617
3321506 1320
880 LED 628 1503
Sürücülü
mm Halojen 617 608
3231504 1320
LED 620 1503
nHalojen lamba
nLED lamba
OOS077063L/OOS077063L
H1: Far ampulünün merkezi ile zemin arasındaki yükseklik (kısa far)
H2: Far ampulünün merkezi ile zemin arasındaki yükseklik (Uzun far)
H3: Sis farı ampulünün merkezi ile zemin arasındaki yükseklik
W1: İki far ampulünün merkezleri arasındaki mesafe (kısa far)
W2: İki far ampulünün merkezleri arasındaki mesafe (Uzun far)
W3: İki sis farı ampulünün merkezleri arasındaki mesafe

7-73
7
Bakım

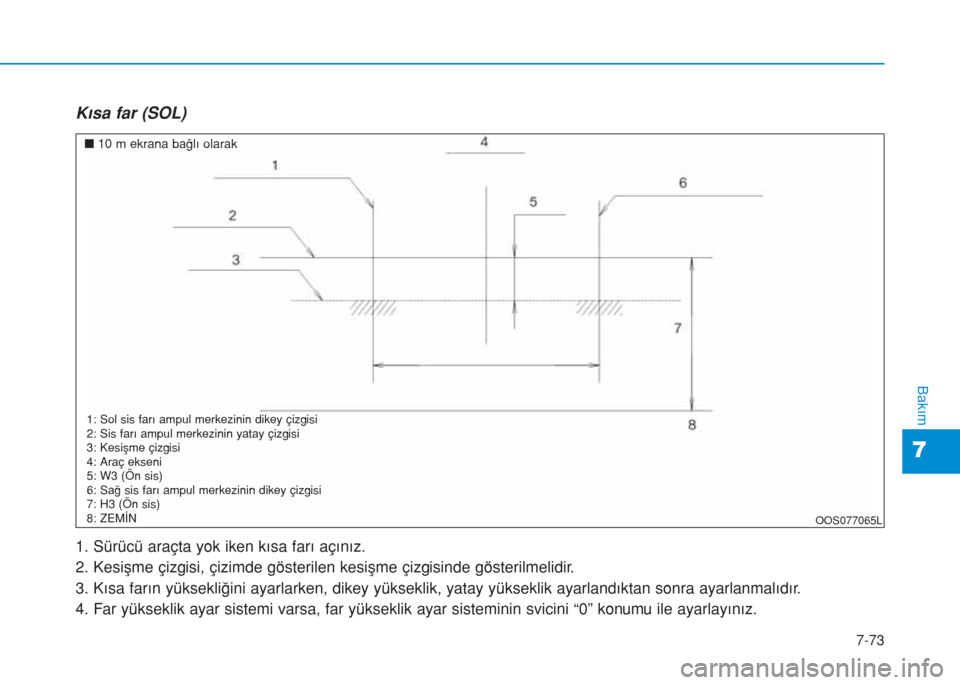

Kısa far (SOL)
1. Sürücü araçta yok iken kısa farı açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa farın yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi varsa, far yükseklik ayar sisteminin svicini “0” konumu ile ayarlayınız.
OOS077065L
n10 m ekrana bağlı olarak
1: Sol sis farı ampul merkezinin dikey çizgisi
2: Sis farı ampul merkezinin yatay çizgisi
3: Kesişme çizgisi
4: Araç ekseni
5: W3 (Ön sis)
6: Sağ sis farı ampul merkezinin dikey çizgisi
7: H3 (Ön sis)
8: ZEMİN

7-74
Bakım

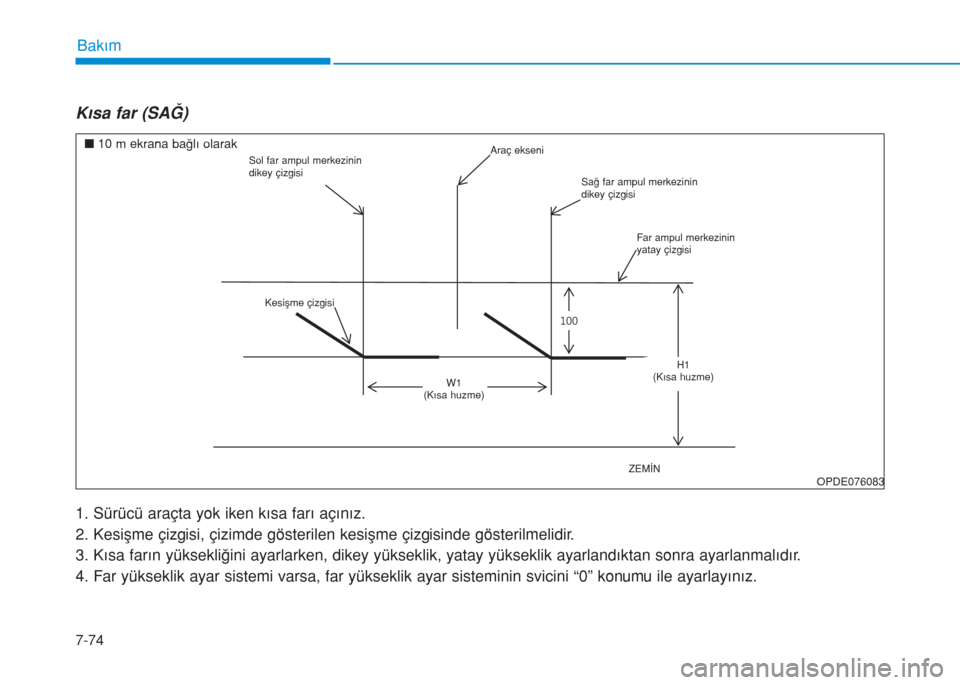

Kısa far (SAĞ)
1. Sürücü araçta yok iken kısa farı açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa farın yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi varsa, far yükseklik ayar sisteminin svicini “0” konumu ile ayarlayınız.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'
+
/RZEHDP
/RZEHDP

OPDE076083
n10 m ekrana bağlı olarakAraç ekseni
Kesişme çizgisi
ZEMİN
Sol far ampul merkezinin
dikey çizgisi
Sağ far ampul merkezinin
dikey çizgisi
Far ampul merkezinin
yatay çizgisi
H1
(Kısa huzme)
W1
(Kısa huzme)

7-75
7
Bakım

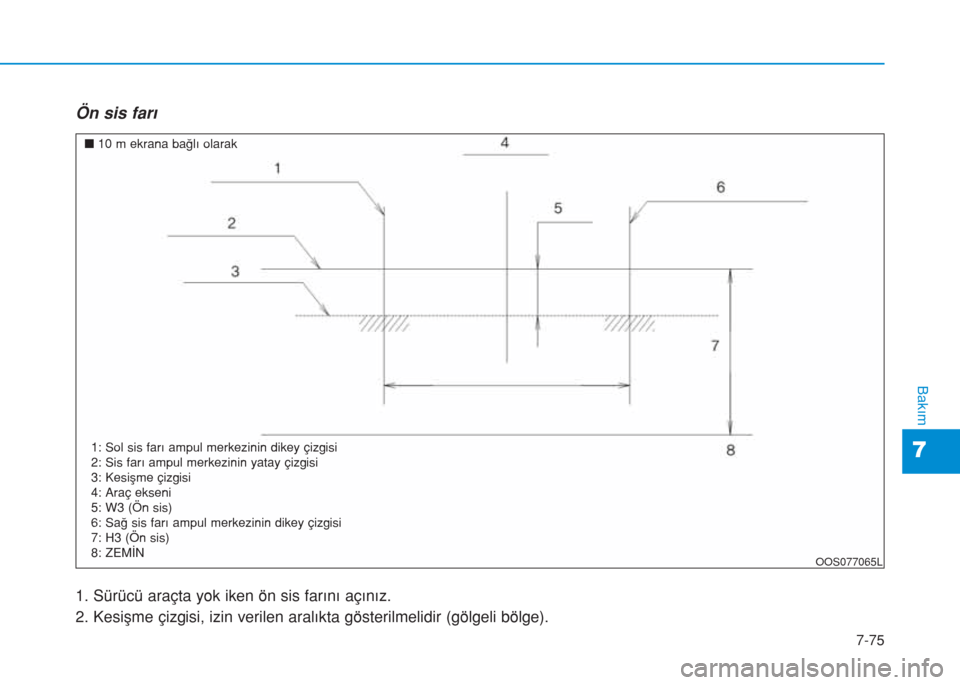

Ön sis farı
1. Sürücü araçta yok iken ön sis farını açınız.
2. Kesişme çizgisi, izin verilen aralıkta gösterilmelidir (gölgeli bölge).
OOS077065L
n10 m ekrana bağlı olarak
1: Sol sis farı ampul merkezinin dikey çizgisi
2: Sis farı ampul merkezinin yatay çizgisi
3: Kesişme çizgisi
4: Araç ekseni
5: W3 (Ön sis)
6: Sağ sis farı ampul merkezinin dikey çizgisi
7: H3 (Ön sis)
8: ZEMİN

7-76
Bakım

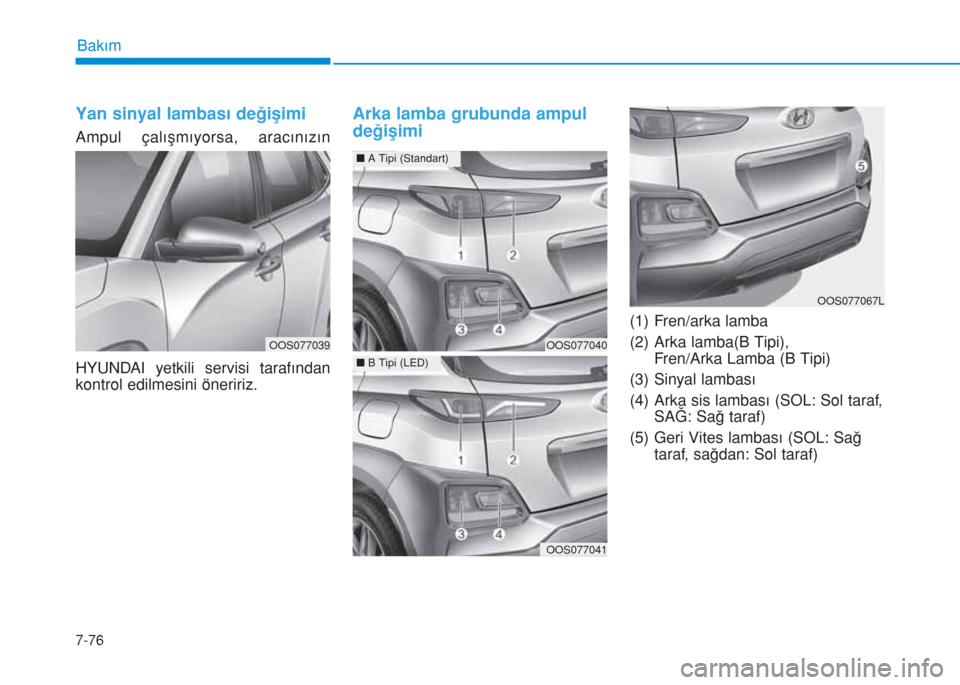

Yan sinyal lambası değişimi
Ampul çalışmıyorsa, aracınızın
HYUNDAI yetkili servisi tarafından
kontrol edilmesini öneririz.
Arka lamba grubunda ampul
değişimi
(1) Fren/arka lamba
(2) Arka lamba(B Tipi),
Fren/Arka Lamba (B Tipi)
(3) Sinyal lambası
(4) Arka sis lambası (SOL: Sol taraf,
SAĞ: Sağ taraf)
(5) Geri Vites lambası (SOL: Sağ
taraf, sağdan: Sol taraf)
OOS077039OOS077040
nA Tipi (Standart)
OOS077041
nB Tipi (LED)
OOS077067L

7-77
7
Bakım

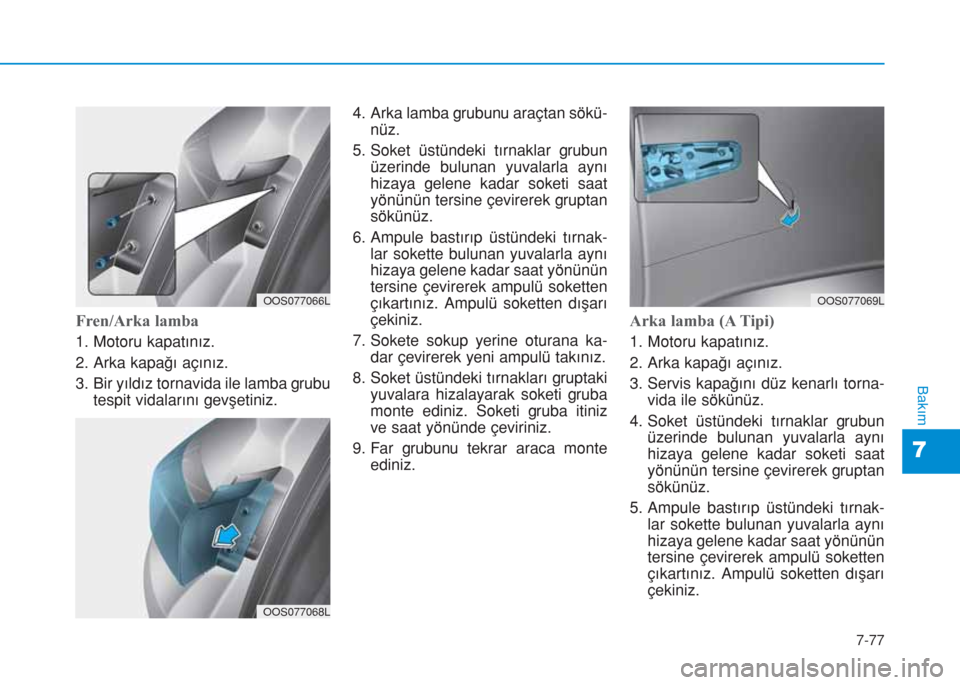

Fren/Arka lamba
1. Motoru kapatınız.
2. Arka kapağı açınız.
3. Bir yıldız tornavida ile lamba grubu
tespit vidalarını gevşetiniz.4. Arka lamba grubunu araçtan sökü-
nüz.
5. Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
6. Ampule bastırıp üstündeki tırnak-
lar sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulü soketten dışarı
çekiniz.
7. Sokete sokup yerine oturana ka-
dar çevirerek yeni ampulü takınız.
8. Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz. Soketi gruba itiniz
ve saat yönünde çeviriniz.
9. Far grubunu tekrar araca monte
ediniz.
Arka lamba (A Tipi)
1. Motoru kapatınız.
2. Arka kapağı açınız.
3. Servis kapağını düz kenarlı torna-
vida ile sökünüz.
4. Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
5. Ampule bastırıp üstündeki tırnak-
lar sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulü soketten dışarı
çekiniz.
OOS077068L
OOS077069LOOS077066L

7-78
Bakım

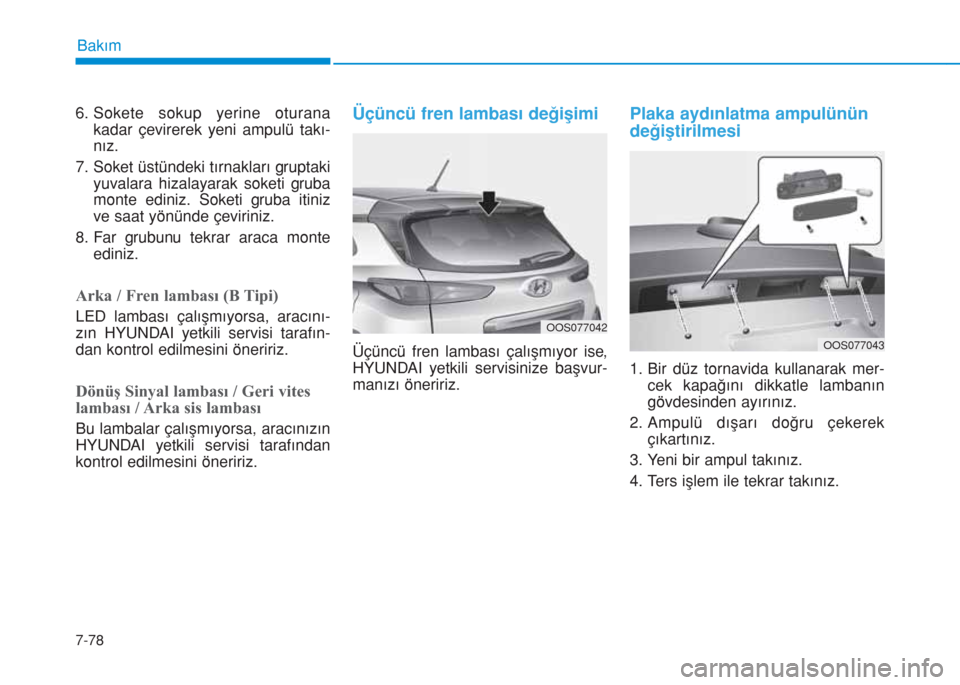

6. Sokete sokup yerine oturana
kadar çevirerek yeni ampulü takı-
nız.
7. Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz. Soketi gruba itiniz
ve saat yönünde çeviriniz.
8. Far grubunu tekrar araca monte
ediniz.
Arka / Fren lambası (B Tipi)
LED lambası çalışmıyorsa, aracını-
zın HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.
Dönüş Sinyal lambası / Geri vites
lambası / Arka sis lambası
Bu lambalar çalışmıyorsa, aracınızın
HYUNDAI yetkili servisi tarafından
kontrol edilmesini öneririz.
Üçüncü fren lambası değişimi
Üçüncü fren lambası çalışmıyor ise,
HYUNDAI yetkili servisinize başvur-
manızı öneririz.
Plaka aydınlatma ampulünün
değiştirilmesi
1. Bir düz tornavida kullanarak mer-
cek kapağını dikkatle lambanın
gövdesinden ayırınız.
2. Ampulü dışarı doğru çekerek
çıkartınız.
3. Yeni bir ampul takınız.
4. Ters işlem ile tekrar takınız.
OOS077042
OOS077043

7-79
7
Bakım

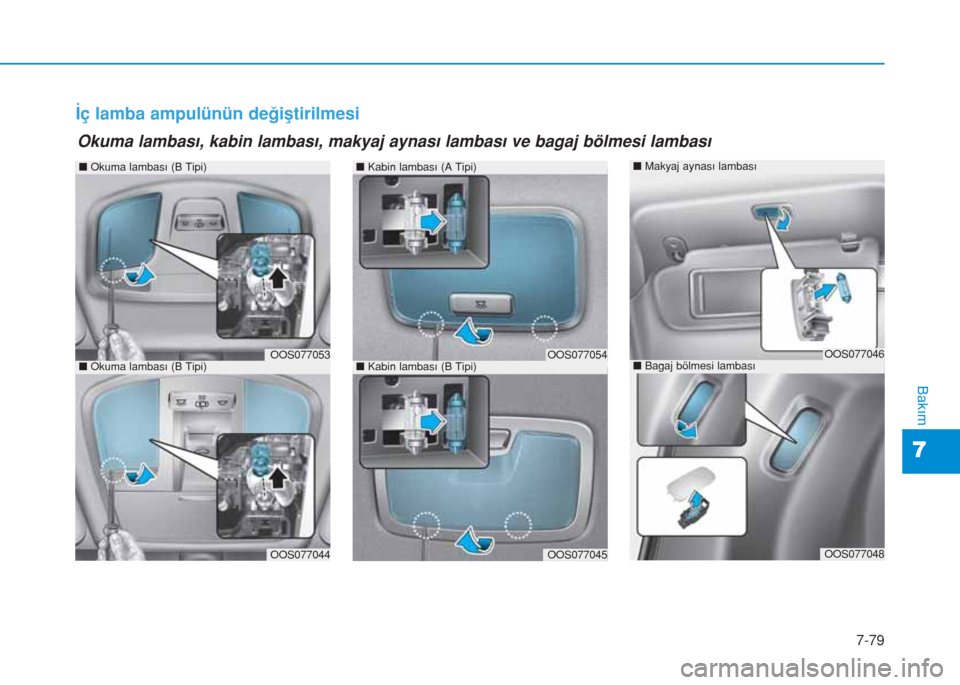

İç lamba ampulünün değiştirilmesi
nOkuma lambası (B Tipi)
OOS077053
OOS077044
nKabin lambası (A Tipi)
nKabin lambası (B Tipi)OOS077054
OOS077045
nOkuma lambası (B Tipi)
Okuma lambası, kabin lambası, makyaj aynası lambası ve bagaj bölmesi lambası
nMakyaj aynası lambası
nBagaj bölmesi lambasıOOS077046
OOS077048

7-80
Bakım
1. Bir düz uçlu tornavida kullanarak
merceği dikkatle iç lambanın göv-
desinden ayırınız.
2. Ampulü dışarı doğru çekerek çı-
kartınız.
3. Soketin içine yeni bir ampul takı-
nız.
4. Mercek dişlerini iç lamba gövde-
sindeki çentiklere hizalayınız ve
merceği yerine oturtunuz.
Kaba, tırnağa ve plastik gövdeye
hasar vermemeye özen gösteriniz.
Dış bakım
Aracın dışı ile ilgili genel uyarı
Bir kimyasal temizleyici veya cila kul-
lanırken etiketteki talimata uyulması
çok önemlidir. Etikette görülen tüm
dikkat ve uyarı talimatlarını okuyu-
nuz.
Boya bakımı
Yıkama
Aracınızın boyasını paslanma ve bo-
zulmaya karşı korumak için sık sık,
ayda en az bir kez ılık veya soğuk su
ile iyice yıkayınız.
Aracınızı arazide kullanıyorsanız,
her arazi yolculuğunun ardından da
yıkamalısınız. Toz, kir, çamur ve
diğer yabancı maddelerin temizlen-
mesine özellikle özen gösteriniz.
Kapıların alt kenarlarındaki ve marş-
piyellerdeki drenaj deliklerinin açık
ve temiz olmasına dikkat ediniz.Böcekler, katran, ağaç öz suları, kuş
pislikleri, endüstriyel kirler ve benzeri
birikintiler hemen temizlenmezlerse
aracınızın boyasını bozabilirler.
Derhal musluk suyu ile yıkamak bile
bazen bu kirleri tamamen temizle-
mek için yeterli olmayabilir.
Boyalı yüzeylerde kullanmaya uygun
hafif sabunlu su kullanılabilir.
Yıkadıktan sonra, ılık veya soğuk su
ile aracı iyice durulayınız.
Boyanın üstünde sabunlu suyu kuru-
maya bırakmayınız.
• Sert sabunlar, kimyasal deter-
janlar veya sıcak su kullanmayı-
nız ve aracınızı sıcakken veya
güneş altında yıkamayınız.
• Aracınızın yan camlarını yıkar-
ken dikkatli olunuz.
• Özellikle, yüksek basınçlı su kul-
lanımında, pencerelerden su
sızabilir ve içerisini ıslatabilir.
• Plastik kısımların ve lambaların
zarar görmesini önlemek için,
kimyasal çözücü veya kuvvetli
deterjanlar ile temizlemeyiniz.
NOT
NOT
nTorpido gözü lambası
OOS077047
DIŞ BAKIM
