7-88
Entretien

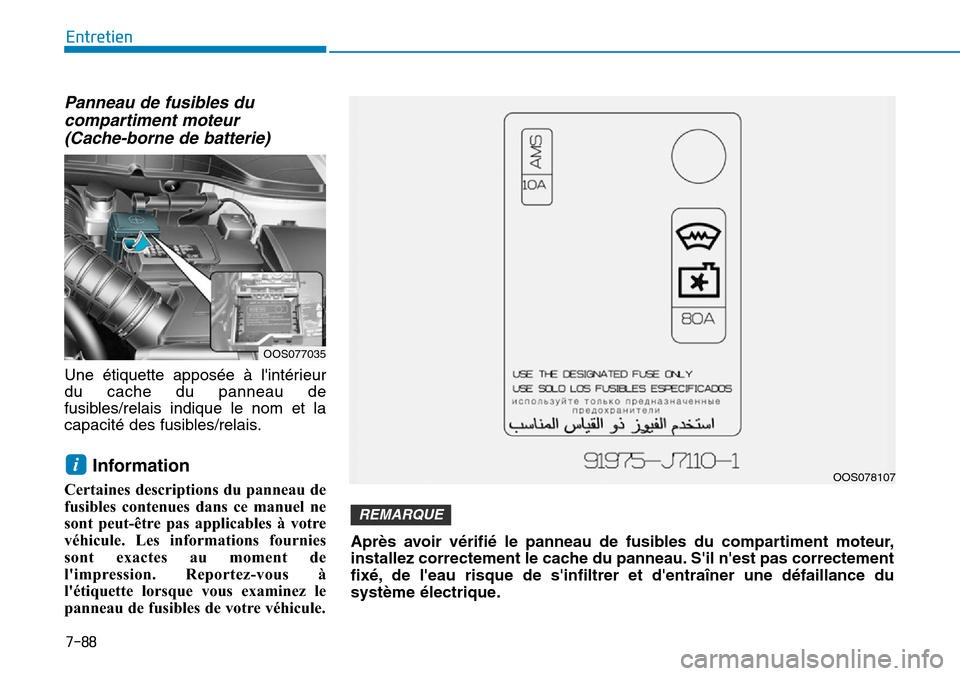

Panneau de fusibles du
compartiment moteur
(Cache-borne de batterie)
Une étiquette apposée à l'intérieur
du cache du panneau de
fusibles/relais indique le nom et la
capacité des fusibles/relais.
Information
Certaines descriptions du panneau de
fusibles contenues dans ce manuel ne
sont peut-être pas applicables à votre
véhicule. Les informations fournies
sont exactes au moment de
l'impression. Reportez-vous à
l'étiquette lorsque vous examinez le
panneau de fusibles de votre véhicule.
iOOS078107
Après avoir vérifié le panneau de fusibles du compartiment moteur,
installez correctement le cache du panneau. S'il n'est pas correctement
fixé, de l'eau risque de s'infiltrer et d'entraîner une défaillance du
système électrique.
REMARQUE
OOS077035

7-89
7
Entretien

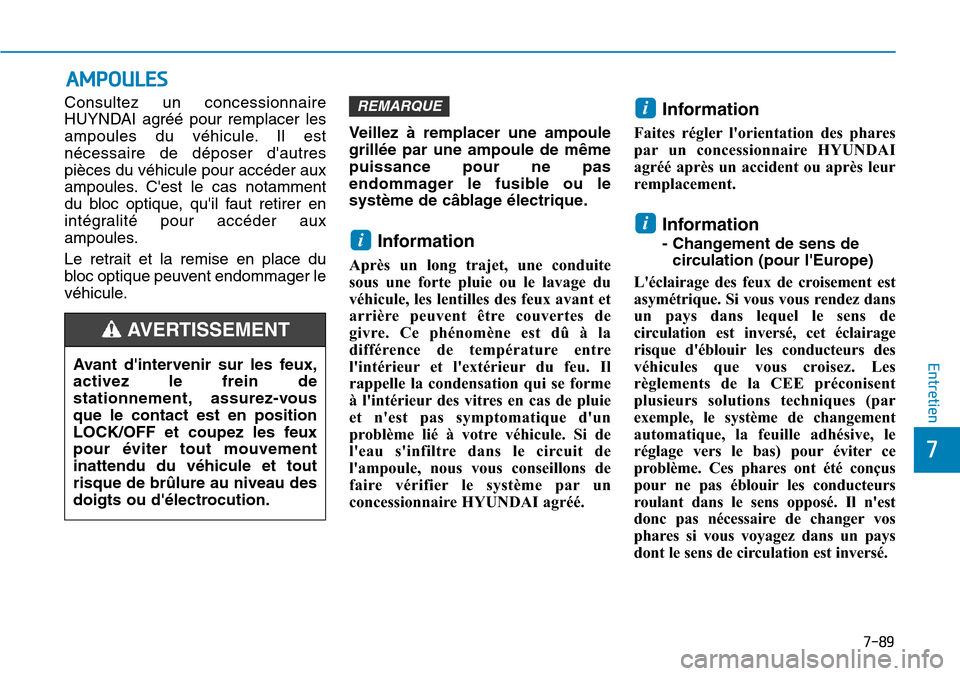

Consultez un concessionnaire
HUYNDAI agréé pour remplacer les
ampoules du véhicule. Il est
nécessaire de déposer d'autres
pièces du véhicule pour accéder aux
ampoules. C'est le cas notamment
du bloc optique, qu'il faut retirer en
intégralité pour accéder aux
ampoules.
Le retrait et la remise en place du
bloc optique peuvent endommager le
véhicule.Veillez à remplacer une ampoule
grillée par une ampoule de même
puissance pour ne pas
endommager le fusible ou le
système de câblage électrique.
Information
Après un long trajet, une conduite
sous une forte pluie ou le lavage du
véhicule, les lentilles des feux avant et
arrière peuvent être couvertes de
givre. Ce phénomène est dû à la
différence de température entre
l'intérieur et l'extérieur du feu. Il
rappelle la condensation qui se forme
à l'intérieur des vitres en cas de pluie
et n'est pas symptomatique d'un
problème lié à votre véhicule. Si de
l'eau s'infiltre dans le circuit de
l'ampoule, nous vous conseillons de
faire vérifier le système par un
concessionnaire HYUNDAI agréé.
Information
Faites régler l'orientation des phares
par un concessionnaire HYUNDAI
agréé après un accident ou après leur
remplacement.
Information
- Changement de sens de
circulation (pour l'Europe)
L'éclairage des feux de croisement est
asymétrique. Si vous vous rendez dans
un pays dans lequel le sens de
circulation est inversé, cet éclairage
risque d'éblouir les conducteurs des
véhicules que vous croisez. Les
règlements de la CEE préconisent
plusieurs solutions techniques (par
exemple, le système de changement
automatique, la feuille adhésive, le
réglage vers le bas) pour éviter ce
problème. Ces phares ont été conçus
pour ne pas éblouir les conducteurs
roulant dans le sens opposé. Il n'est
donc pas nécessaire de changer vos
phares si vous voyagez dans un pays
dont le sens de circulation est inversé.
i
i
i
REMARQUE
AMPOULES
Avant d'intervenir sur les feux,
activez le frein de
stationnement, assurez-vous
que le contact est en position
LOCK/OFF et coupez les feux
pour éviter tout mouvement
inattendu du véhicule et tout
risque de br

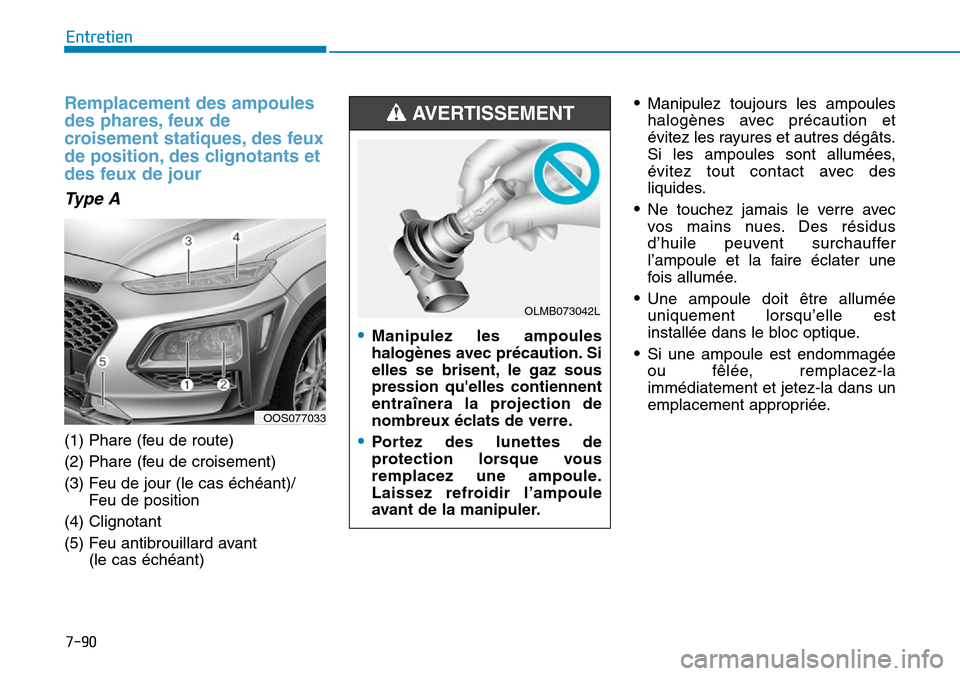

7-90
Entretien
Remplacement des ampoules
des phares, feux de
croisement statiques, des feux
de position, des clignotants et
des feux de jour
Type A
(1) Phare (feu de route)
(2) Phare (feu de croisement)
(3) Feu de jour (le cas échéant)/
Feu de position
(4) Clignotant
(5) Feu antibrouillard avant
(le cas échéant)
•Manipulez toujours les ampoules
halogènes avec précaution et
évitez les rayures et autres dégâts.
Si les ampoules sont allumées,
évitez tout contact avec des
liquides.
•Ne touchez jamais le verre avec
vos mains nues. Des résidus
d’huile peuvent surchauffer
l’ampoule et la faire éclater une
fois allumée.
•Une ampoule doit être allumée
uniquement lorsqu’elle est
installée dans le bloc optique.
•Si une ampoule est endommagée
ou fêlée, remplacez-la
immédiatement et jetez-la dans un
emplacement appropriée.
•Manipulez les ampoules
halogènes avec précaution. Si
elles se brisent, le gaz sous
pression qu'elles contiennent
entraînera la projection de
nombreux éclats de verre.
•Portez des lunettes de
protection lorsque vous
remplacez une ampoule.
Laissez refroidir l’ampoule
avant de la manipuler.
AVERTISSEMENT
OLMB073042L
OOS077033

7-91
7
Entretien
{1] : Feu de route, [2] : Feu de croisement
Phares et feux de position
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez le cache de l'ampoule du
phare en le faisant tourner dans le
sens antihoraire.
4. Débranchez le connecteur de la
douille de phare. (pour les feux de
croisement et de route)
5. Retirez l'ampoule du phare.
6. Montez une nouvelle ampoule.
7. Branchez le connecteur de la
douille de phare. (pour les feux de
croisement et de route)8. Remettez le cache de l'ampoule
du phare en place en le faisant
tourner dans le sens horaire.
Clignotants
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez la douille (1) du bloc en la
tournant dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées sur les encoches du bloc.
4. Retirez l'ampoule de la douille en
appuyant dessus et en la faisant
tourner dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées sur les encoches de la
douille. Retirez l'ampoule.
OOS077038OOS077034

7-92
Entretien

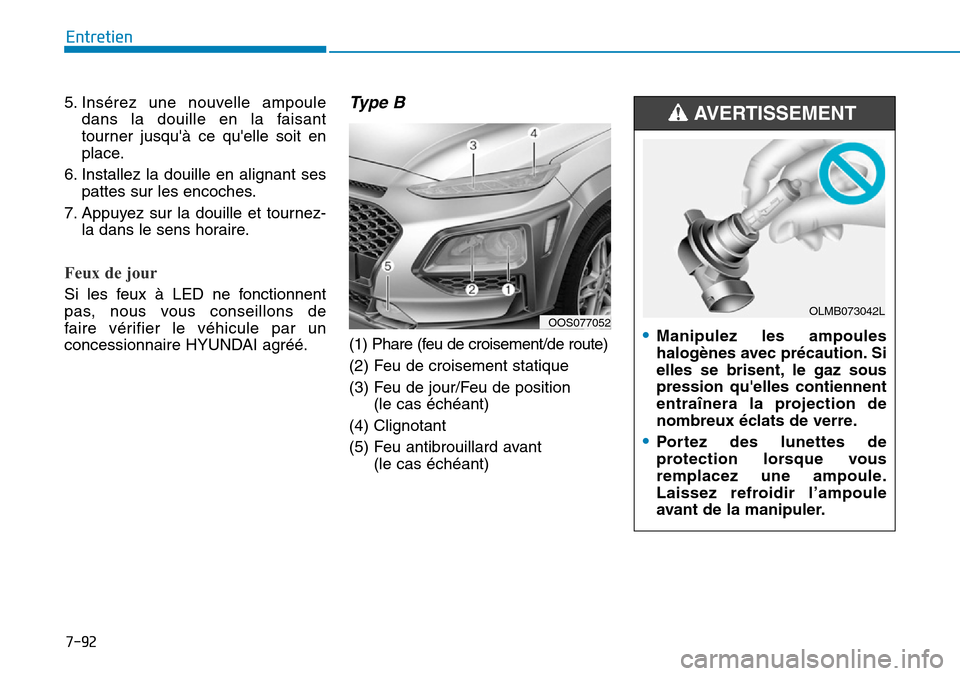

5. Insérez une nouvelle ampoule
dans la douille en la faisant
tourner jusqu'à ce qu'elle soit en
place.
6. Installez la douille en alignant ses
pattes sur les encoches.
7. Appuyez sur la douille et tournez-
la dans le sens horaire.
Feux de jour
Si les feux à LED ne fonctionnent
pas, nous vous conseillons de
faire vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
Type B
(1) Phare (feu de croisement/de route)
(2) Feu de croisement statique
(3) Feu de jour/Feu de position
(le cas échéant)
(4) Clignotant
(5) Feu antibrouillard avant
(le cas échéant)•Manipulez les ampoules
halogènes avec précaution. Si
elles se brisent, le gaz sous
pression qu'elles contiennent
entraînera la projection de
nombreux éclats de verre.
•Portez des lunettes de
protection lorsque vous
remplacez une ampoule.
Laissez refroidir l’ampoule
avant de la manipuler.
AVERTISSEMENT
OLMB073042LOOS077052

7-93
7
Entretien

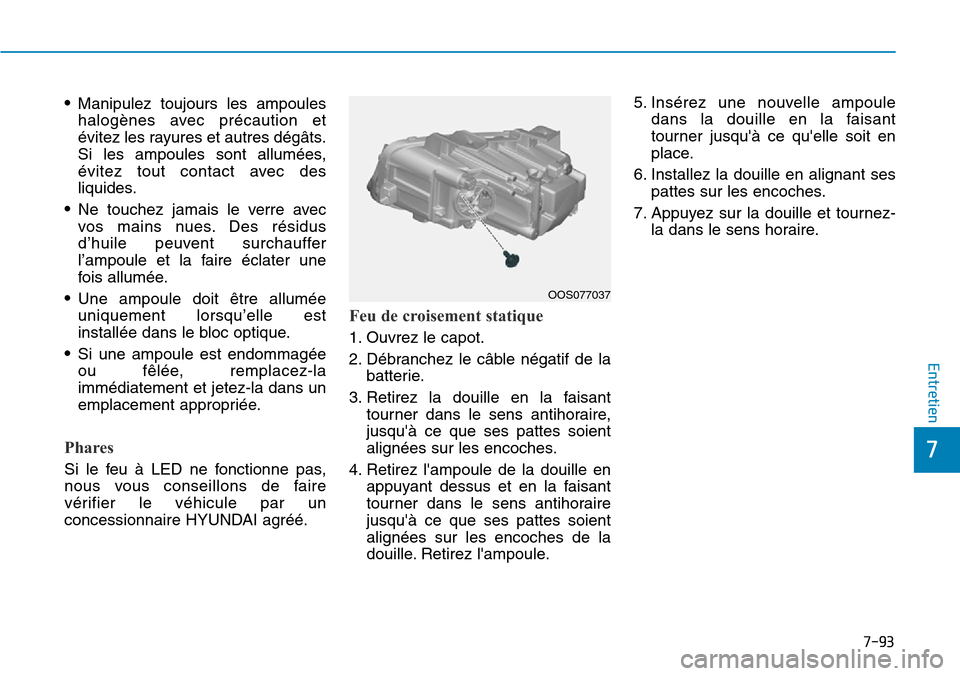

•Manipulez toujours les ampoules
halogènes avec précaution et
évitez les rayures et autres dégâts.
Si les ampoules sont allumées,
évitez tout contact avec des
liquides.
•Ne touchez jamais le verre avec
vos mains nues. Des résidus
d’huile peuvent surchauffer
l’ampoule et la faire éclater une
fois allumée.
•Une ampoule doit être allumée
uniquement lorsqu’elle est
installée dans le bloc optique.
•Si une ampoule est endommagée
ou fêlée, remplacez-la
immédiatement et jetez-la dans un
emplacement appropriée.
Phares
Si le feu à LED ne fonctionne pas,
nous vous conseillons de faire
vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
Feu de croisement statique
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez la douille en la faisant
tourner dans le sens antihoraire,
jusqu'à ce que ses pattes soient
alignées sur les encoches.
4. Retirez l'ampoule de la douille en
appuyant dessus et en la faisant
tourner dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées sur les encoches de la
douille. Retirez l'ampoule.5. Insérez une nouvelle ampoule
dans la douille en la faisant
tourner jusqu'à ce qu'elle soit en
place.
6. Installez la douille en alignant ses
pattes sur les encoches.
7. Appuyez sur la douille et tournez-
la dans le sens horaire.
OOS077037

7-94
Entretien

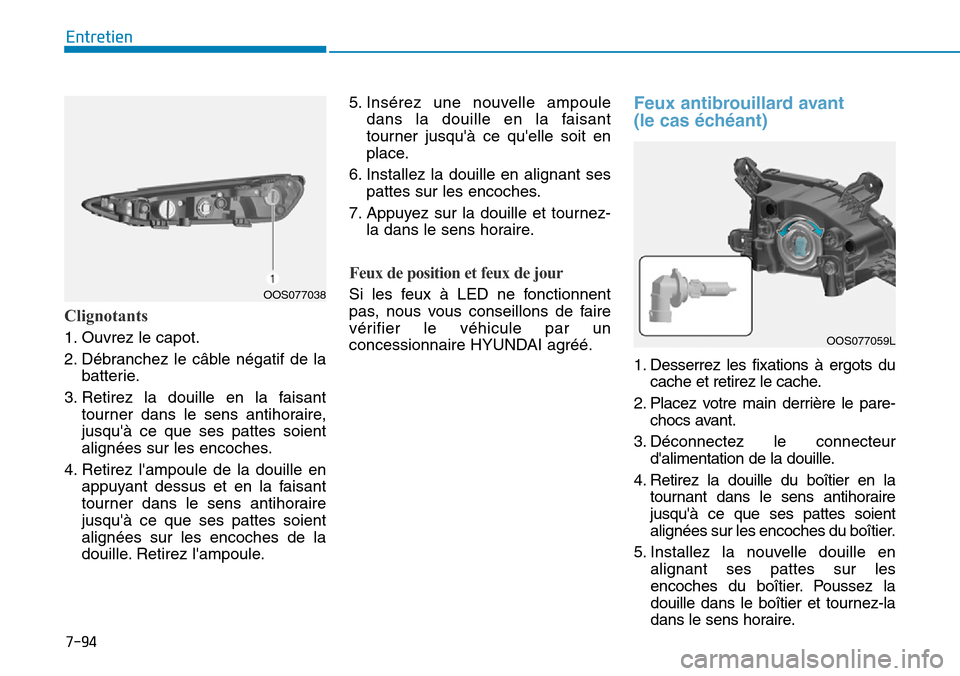

Clignotants
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez la douille en la faisant
tourner dans le sens antihoraire,
jusqu'à ce que ses pattes soient
alignées sur les encoches.
4. Retirez l'ampoule de la douille en
appuyant dessus et en la faisant
tourner dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées sur les encoches de la
douille. Retirez l'ampoule.5. Insérez une nouvelle ampoule
dans la douille en la faisant
tourner jusqu'à ce qu'elle soit en
place.
6. Installez la douille en alignant ses
pattes sur les encoches.
7. Appuyez sur la douille et tournez-
la dans le sens horaire.
Feux de position et feux de jour
Si les feux à LED ne fonctionnent
pas, nous vous conseillons de faire
vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
Feux antibrouillard avant
(le cas échéant)
1. Desserrez les fixations à ergots du
cache et retirez le cache.
2. Placez votre main derrière le pare-
chocs avant.
3. Déconnectez le connecteur
d'alimentation de la douille.
4. Retirez la douille du boîtier en la
tournant dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées sur les encoches du boîtier.
5. Installez la nouvelle douille en
alignant ses pattes sur les
encoches du boîtier. Poussez la
douille dans le boîtier et tournez-la
dans le sens horaire.
OOS077059L
OOS077038

7-95
7
Entretien

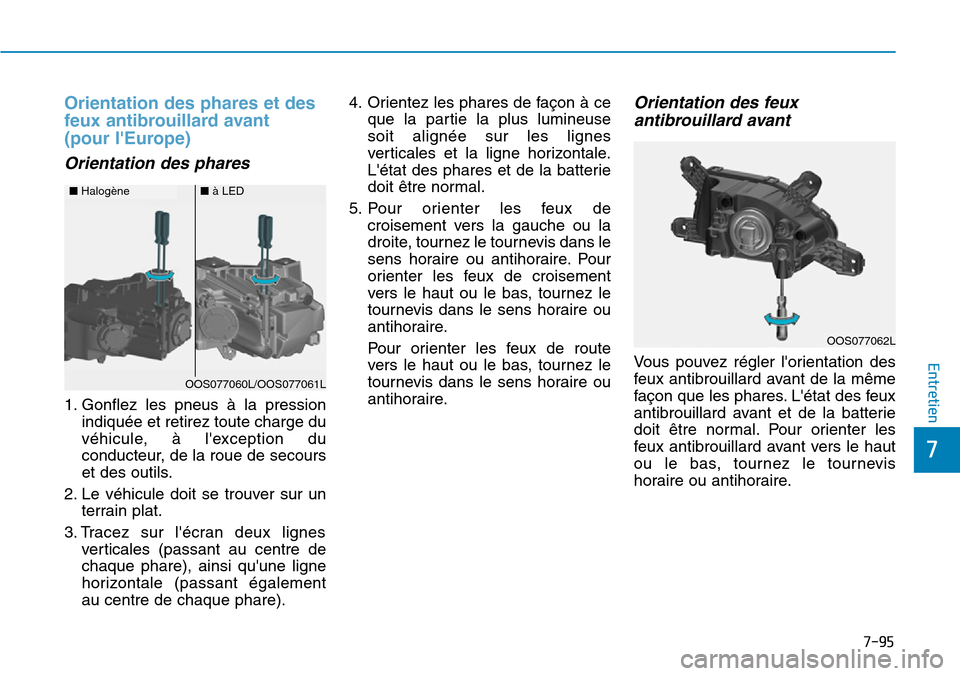

Orientation des phares et des
feux antibrouillard avant
(pour l'Europe)
Orientation des phares
1. Gonflez les pneus à la pression
indiquée et retirez toute charge du
véhicule, à l'exception du
conducteur, de la roue de secours
et des outils.
2. Le véhicule doit se trouver sur un
terrain plat.
3. Tracez sur l'écran deux lignes
verticales (passant au centre de
chaque phare), ainsi qu'une ligne
horizontale (passant également
au centre de chaque phare).4. Orientez les phares de façon à ce
que la partie la plus lumineuse
soit alignée sur les lignes
verticales et la ligne horizontale.
L'état des phares et de la batterie
doit être normal.
5. Pour orienter les feux de
croisement vers la gauche ou la
droite, tournez le tournevis dans le
sens horaire ou antihoraire. Pour
orienter les feux de croisement
vers le haut ou le bas, tournez le
tournevis dans le sens horaire ou
antihoraire.
Pour orienter les feux de route
vers le haut ou le bas, tournez le
tournevis dans le sens horaire ou
antihoraire.
Orientation des feux
antibrouillard avant
Vous pouvez régler l'orientation des
feux antibrouillard avant de la même
façon que les phares. L'état des feux
antibrouillard avant et de la batterie
doit être normal. Pour orienter les
feux antibrouillard avant vers le haut
ou le bas, tournez le tournevis
horaire ou antihoraire.
OOS077062L
■Halogène■à LED
OOS077060L/OOS077061L

7-96
Entretien

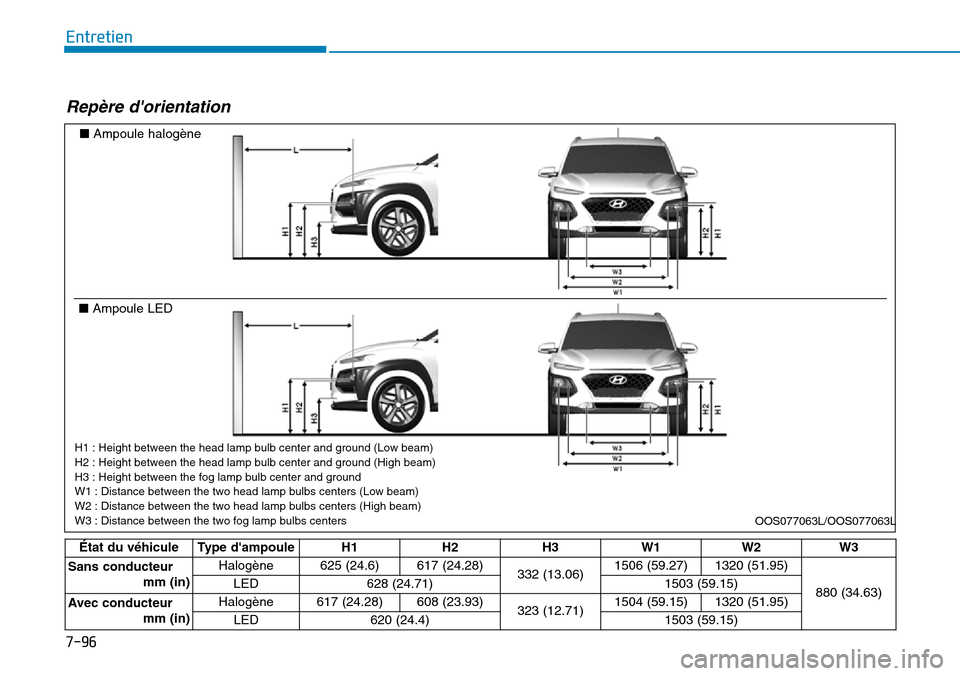

Repère d'orientation
État du véhicule Type d'ampoule H1 H2 H3 W1 W2 W3
Sans conducteur
mm (in)Halogène 625 (24.6) 617 (24.28)
332 (13.06)1506 (59.27) 1320 (51.95)
880 (34.63) LED 628 (24.71) 1503 (59.15)
Avec conducteur
mm (in)Halogène 617 (24.28) 608 (23.93)
323 (12.71)1504 (59.15) 1320 (51.95)
LED 620 (24.4) 1503 (59.15)
■Ampoule halogène
â– Ampoule LED
OOS077063L/OOS077063L
H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centers

7-97
7
Entretien
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation
horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : réglez le commutateur du dispositif sur 0.

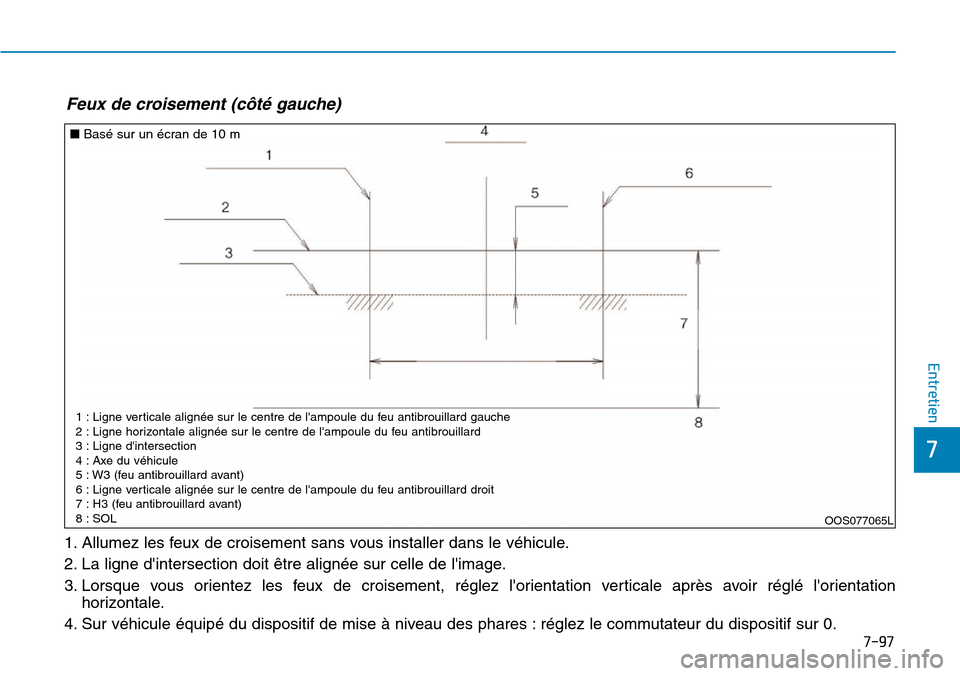

Feux de croisement (côté gauche)
OOS077065L
■Basé sur un écran de 10 m
1 : Ligne verticale alignée sur le centre de l'ampoule du feu antibrouillard gauche
2 : Ligne horizontale alignée sur le centre de l'ampoule du feu antibrouillard
3 : Ligne d'intersection
4 : Axe du véhicule
5 : W3 (feu antibrouillard avant)
6 : Ligne verticale alignée sur le centre de l'ampoule du feu antibrouillard droit
7 : H3 (feu antibrouillard avant)
8 : SOL
