7-78
Entretien

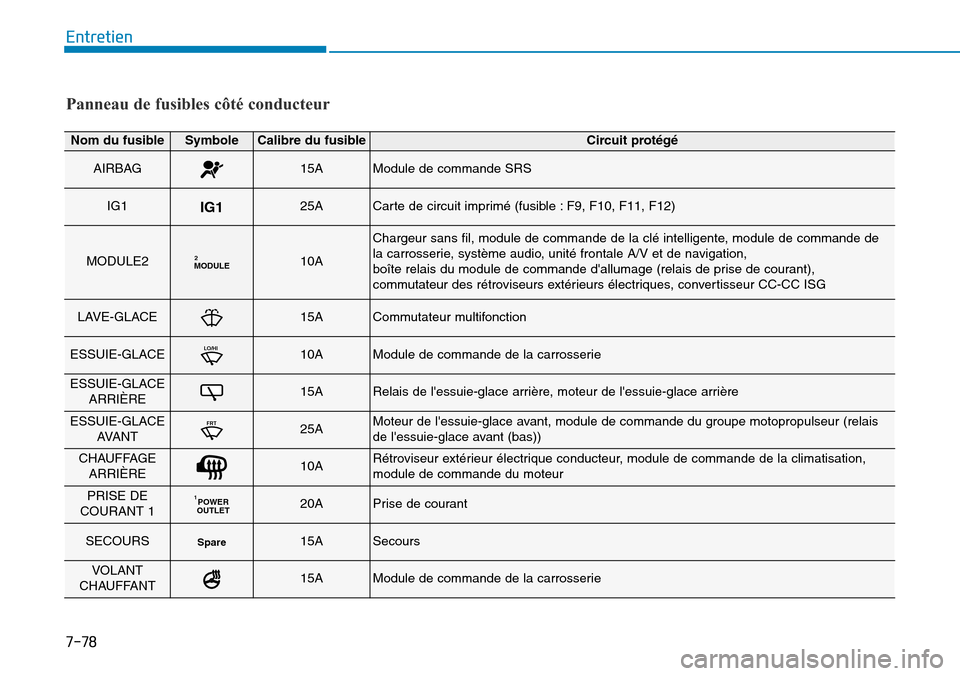

Panneau de fusibles côté conducteur
Nom du fusibleSymboleCalibre du fusibleCircuit protégé
AIRBAG15AModule de commande SRS
IG1IG125ACarte de circuit imprimé (fusible : F9, F10, F11, F12)
MODULE2MODULE210A
Chargeur sans fil, module de commande de la clé intelligente, module de commande de
la carrosserie, système audio, unité frontale A/V et de navigation,
boîte relais du module de commande d'allumage (relais de prise de courant),
commutateur des rétroviseurs extérieurs électriques, convertisseur CC-CC ISG
LAVE-GLACE15ACommutateur multifonction
ESSUIE-GLACELO/HI10AModule de commande de la carrosserie
ESSUIE-GLACE
ARRIÈRE15ARelais de l'essuie-glace arrière, moteur de l'essuie-glace arrière
ESSUIE-GLACE
AVANTFRT25AMoteur de l'essuie-glace avant, module de commande du groupe motopropulseur (relais
de l'essuie-glace avant (bas))
CHAUFFAGE
ARRIÈRE10ARétroviseur extérieur électrique conducteur, module de commande de la climatisation,
module de commande du moteur
PRISE DE
COURANT 1POWER
OUTLET120APrise de courant
SECOURSSpare15ASecours
VOLANT
CHAUFFANT15AModule de commande de la carrosserie

7-79
7
Entretien
Panneau de fusibles du
compartiment moteur
Une étiquette apposée à l'intérieur
du cache du panneau de
fusibles/relais indique le nom et la
capacité des fusibles/relais.
Information
Certaines descriptions du panneau de
fusibles contenues dans ce manuel ne
sont probablement pas applicables à
votre véhicule. Au moment de
l'impression, les informations
contenues dans le manuel étaient
exactes. Reportez-vous à l'étiquette
lorsque vous examinez le boîtier à
fusibles de votre véhicule.
i
OOS077029
OOS078108

7-80
Entretien
Panneau de fusibles du compartiment moteur
N° relaisSymboleNom du relais
R LY. 2E622Relais du ventilateur de refroidissement 2
R LY. 3E633
(IG1)Relais du module de porte passager 3 (IG1)
R LY. 4E641Relais de démarrage 1
R LY. 6E664
(IG2)Relais du module de porte passager 4 (IG2)
R LY. 7E67FUEL
PUMPRelais de la pompe à carburant
R LY. 8E682
(ACC)Relais du module de porte passager 2 (ACC)
R LY. 9E691Relais du ventilateur de refroidissement 1
RLY.10E70Relais du ventilateur
RLY.12E72Relais de désembuage arrière

7-81
7
Entretien

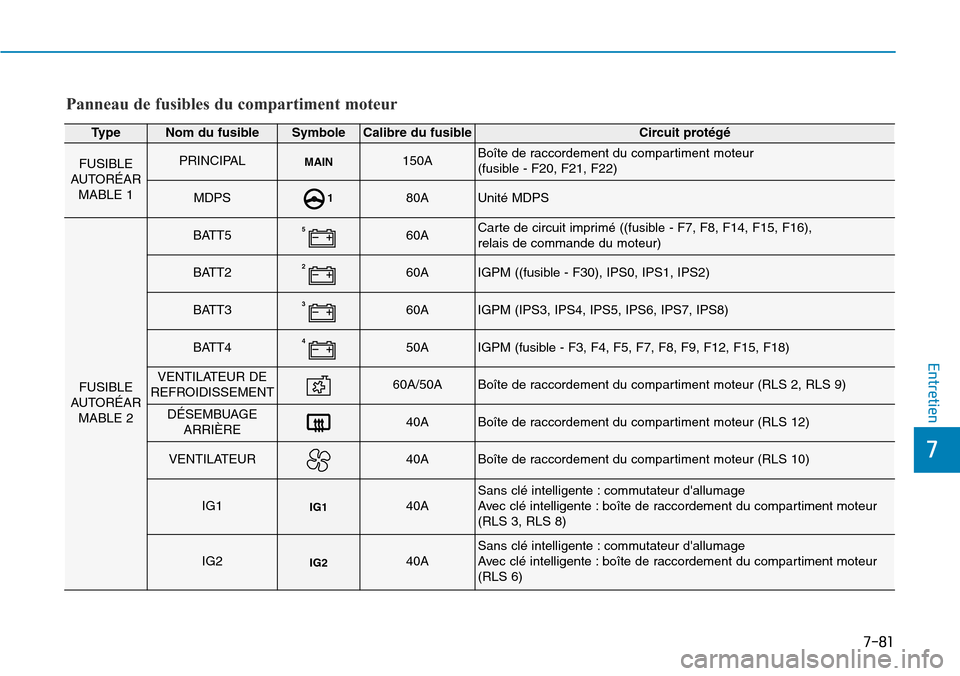

Panneau de fusibles du compartiment moteur
TypeNom du fusibleSymboleCalibre du fusibleCircuit protégé
FUSIBLE
AUTORÉAR
MABLE 1PRINCIPALMAIN150ABoîte de raccordement du compartiment moteur
(fusible - F20, F21, F22)
MDPS180AUnité MDPS
FUSIBLE
AUTORÉAR
MABLE 2
BATT5560ACarte de circuit imprimé ((fusible - F7, F8, F14, F15, F16),
relais de commande du moteur)
BATT2260AIGPM ((fusible - F30), IPS0, IPS1, IPS2)
BATT3360AIGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)
BATT4450AIGPM (fusible - F3, F4, F5, F7, F8, F9, F12, F15, F18)
VENTILATEUR DE
REFROIDISSEMENT60A/50ABoîte de raccordement du compartiment moteur (RLS 2, RLS 9)
DÉSEMBUAGE
ARRIÈRE40ABoîte de raccordement du compartiment moteur (RLS 12)
VENTILATEUR40ABoîte de raccordement du compartiment moteur (RLS 10)
IG1IG140ASans clé intelligente : commutateur d'allumage
Avec clé intelligente : boîte de raccordement du compartiment moteur
(RLS 3, RLS 8)
IG2IG240ASans clé intelligente : commutateur d'allumage
Avec clé intelligente : boîte de raccordement du compartiment moteur
(RLS 6)

7-82
Entretien
Panneau de fusibles du compartiment moteur
TypeNom du fusibleSymboleCalibre du fusibleCircuit protégé
FUSIBLE
MODULE DE
COMMANDE DE LA
TRANSMISSIONT115AModule de commande de la transmission
POMPE À VIDEVACUUM
PUMP20APompe à vide
POMPE À CARBURANTFUEL
PUMP20ABoîte de raccordement du compartiment moteur (RLS 7)
BATT1140AIGPM ((fusible - F21, F24, F28, F33), dispositif de coupure
automatique en cas de courant de fuite)
TRANSMISSION À
EMBRAYAGE DOUBLE 1DCT140AModule de commande de la transmission
TRANSMISSION À
EMBRAYAGE DOUBLE 2DCT240AModule de commande de la transmission
4WD20AModule de commande du moteur 4X4
ABS1140AModule de commande de l'ESC, commutateur multifonction
ABS2230AModule de commande de l'ESC
DCUDCU40A-

7-83
7
Entretien
Panneau de fusibles du compartiment moteur
Nom du fusibleSymboleCalibre du fusibleCircuit protégé
CAPTEUR 2S210ACarte de circuit imprimé (relais de climatisation), boîte de raccordement du compartiment
moteur (RLS 9), électrovanne de commande de purge, électrovanne de commande RCV,
by-pass de radiateur d'huile 1-2
ECU2E210AECM
ECU1E120AECM
INJECTEURINJECTOR15A-
CAPTEUR 1S115ACapteur d'oxygène (haut), capteur d'oxygène (bas)
BOBINE ALLIGN COIL20ABobine d'allumage 1-4
ECU3E315AECM
CLIMATISATION10ACarte de circuit imprimé (relais de climatisation)
ECU5E510AECM
CAPTEUR 4S415APompe à vide
ABS3310AModule de commande de l'ESC, connecteur de contrôle universel
■ Gamma 1,6 T-GDI

7-84
Entretien
Panneau de fusibles du compartiment moteur
Nom du fusibleSymboleCalibre du fusibleCircuit protégé
MODULE DE
COMMANDE DE LA
TRANSMISSION 2T215AModule de commande de la transmission, commutateur de boîte-pont
CAPTEUR 3S310ABoîte de raccordement du compartiment moteur (RLS 7)
ECU4E415AECM
PHARES10ACarte de circuit imprimé (relais des feux de route)
AVERTISSEUR
SONORE15ACarte de circuit imprimé (relais de l'avertisseur)
Panneau de fusibles du compartiment moteur
■ Kappa 1,0 T-GDI
Nom du fusibleSymboleCalibre du fusibleCircuit protégé
CAPTEUR 2S210ACarte de circuit imprimé (relais de climatisation), boîte de raccordement du compartiment
moteur (RLS 9), électrovanne de commande RCV, électrovanne de commande de purge,
by-pass de radiateur d'huile 1-3
ECU2E210AECM
ECU1E120AECM
INJECTEURINJECTOR15A-
CAPTEUR 1S115ACapteur d'oxygène (haut), capteur d'oxygène (bas)

7-85
7
Entretien
Nom du fusibleSymboleCalibre du fusibleCircuit protégé
BOBINE ALLIGN COIL20ABobine d'allumage 1-3
ECU3E315AECM
CLIMATISATION10ACarte de circuit imprimé (relais de climatisation)
ECU5E510AECM
CAPTEUR 4S415A-
ABS3310AConnecteur de contrôle universel, module de commande de l'ESC
MODULE DE
COMMANDE DE LA
TRANSMISSION 2T2
15A-
CAPTEUR 3S310ABoîte de raccordement du compartiment moteur (RLS 7)
ECU4E415AECM
PHARES10ACarte de circuit imprimé (relais des feux de route)
AVERTISSEUR
SONORE15ACarte de circuit imprimé (relais de l'avertisseur)

7-86
Entretien
Panneau de fusibles du compartiment moteur
■ Nu 2.0 MPI
Nom du fusibleSymboleCalibre du fusibleCircuit protégé
CAPTEUR2S210ACarte de circuit imprimé (relais de climatisation), boîte de raccordement du compartiment
moteur (RLS 2, RLS 9), électrovanne de commande de purge, thermostat électronique,
électrovanne d'admission variable, by-pass de radiateur d'huile 1-3
ECU 2E210A-
ECU 1E120AModule de commande du groupe motopropulseur
INJECTEURINJECTOR15AInjecteur 1-4
CAPTEUR 1S115ACapteur d'oxygène (haut), capteur d'oxygène (bas)
BOBINE ALLIGN COIL20ABobine d'allumage 1-4
ECU 3E315AModule de commande du groupe motopropulseur
CLIMATISATION10ACarte de circuit imprimé (relais de climatisation)
ECU 5E510AModule de commande du groupe motopropulseur
CAPTEUR 4S415A-

7-87
7
Entretien
Nom du fusibleSymboleCalibre du fusibleCircuit protégé
ABS 3310AConnecteur de contrôle universel, module de commande ESC
MODULE DE COMMANDE
DE LA TRANSMISSION 2T215ACommutateur de boîte-pont
CAPTEUR 3S310ABoîte de raccordement du compartiment moteur (RLS 7)
ECU 4E415AModule de commande du groupe motopropulseur
PHARES10ACarte de circuit imprimé (relais des feux de route)
AVERTISSEUR SONORE15ACarte de circuit imprimé (relais de l'avertisseur)
