7-63
7
Wartung

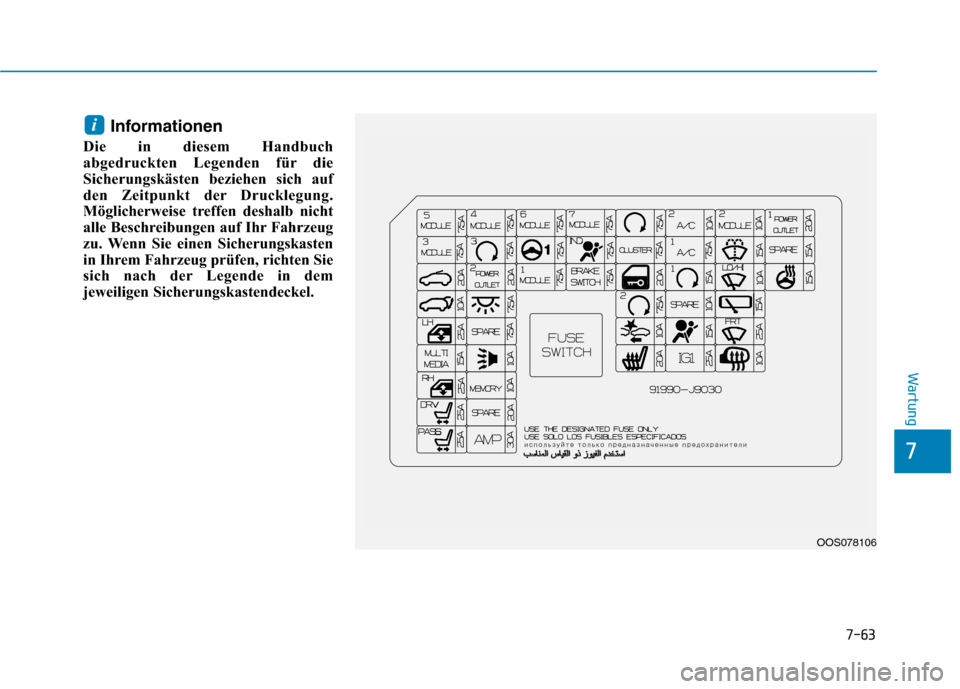

Informationen
Die in diesem Handbuch
abgedruckten Legenden für die
Sicherungskästen beziehen sich auf
den Zeitpunkt der Drucklegung.
Möglicherweise treffen deshalb nicht
alle Beschreibungen auf Ihr Fahrzeug
zu. Wenn Sie einen Sicherungskasten
in Ihrem Fahrzeug prüfen, richten Sie
sich nach der Legende in dem
jeweiligen Sicherungskastendeckel.
i
OOS078106

7-64
Wartung

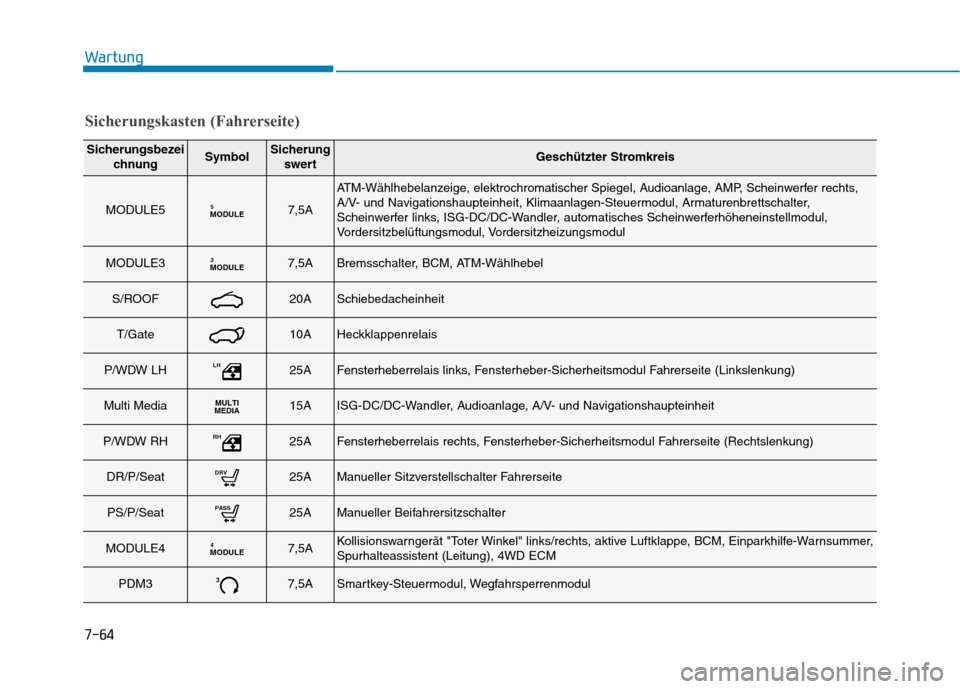

Sicherungskasten (Fahrerseite)
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
MODULE5MODULE57,5A
ATM-Wählhebelanzeige, elektrochromatischer Spiegel, Audioanlage, AMP, Scheinwerfer rechts,
A/V- und Navigationshaupteinheit, Klimaanlagen-Steuermodul, Armaturenbrettschalter,
Scheinwerfer links, ISG-DC/DC-Wandler, automatisches Scheinwerferhöheneinstellmodul,
Vordersitzbelüftungsmodul, Vordersitzheizungsmodul
MODULE3MODULE37,5ABremsschalter, BCM, ATM-Wählhebel
S/ROOF20ASchiebedacheinheit
T/Gate10AHeckklappenrelais
P/WDW LHLH25AFensterheberrelais links, Fensterheber-Sicherheitsmodul Fahrerseite (Linkslenkung)
Multi MediaMULTI
MEDIA15AISG-DC/DC-Wandler, Audioanlage, A/V- und Navigationshaupteinheit
P/WDW RHRH25AFensterheberrelais rechts, Fensterheber-Sicherheitsmodul Fahrerseite (Rechtslenkung)
DR/P/SeatDRV25AManueller Sitzverstellschalter Fahrerseite
PS/P/SeatPASS25AManueller Beifahrersitzschalter
MODULE4MODULE47,5AKollisionswarngerät "Toter Winkel" links/rechts, aktive Luftklappe, BCM, Einparkhilfe-Warnsummer,
Spurhalteassistent (Leitung), 4WD ECM
PDM337,5ASmartkey-Steuermodul, Wegfahrsperrenmodul

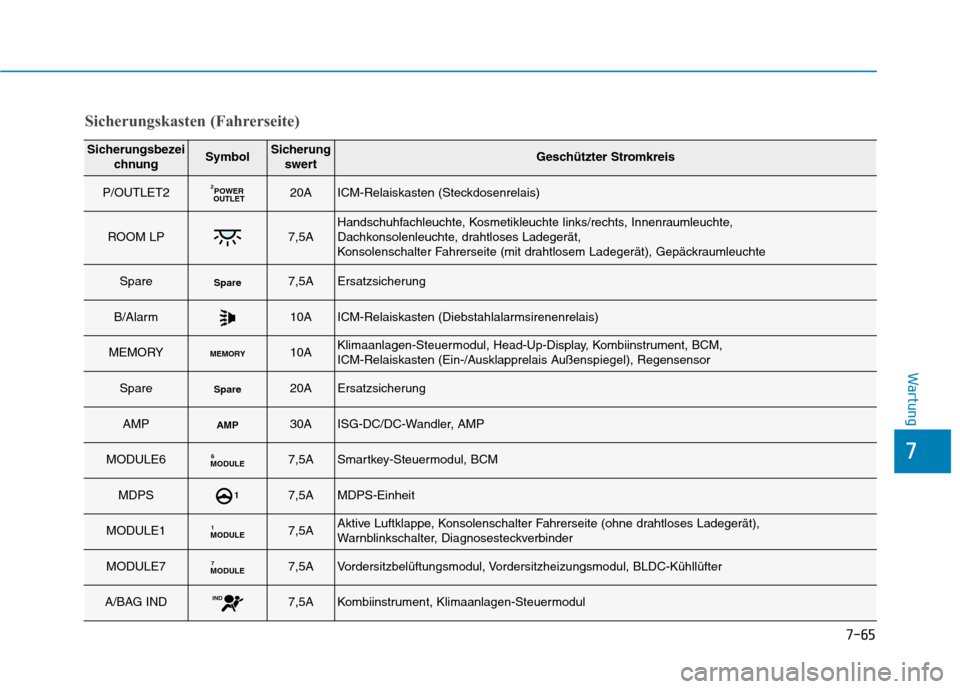

7-65
7
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
P/OUTLET2POWER
OUTLET220AICM-Relaiskasten (Steckdosenrelais)
ROOM LP7,5AHandschuhfachleuchte, Kosmetikleuchte links/rechts, Innenraumleuchte,
Dachkonsolenleuchte, drahtloses Ladegerät,
Konsolenschalter Fahrerseite (mit drahtlosem Ladegerät), Gepäckraumleuchte
SpareSpare7,5AErsatzsicherung
B/Alarm10AICM-Relaiskasten (Diebstahlalarmsirenenrelais)
MEMORYMEMORY10AKlimaanlagen-Steuermodul, Head-Up-Display, Kombiinstrument, BCM,
ICM-Relaiskasten (Ein-/Ausklapprelais Außenspiegel), Regensensor
SpareSpare20AErsatzsicherung
AMPAMP30AISG-DC/DC-Wandler, AMP
MODULE6MODULE67,5ASmartkey-Steuermodul, BCM
MDPS17,5AMDPS-Einheit
MODULE1MODULE17,5AAktive Luftklappe, Konsolenschalter Fahrerseite (ohne drahtloses Ladegerät),
Warnblinkschalter, Diagnosesteckverbinder
MODULE7MODULE77,5AVordersitzbelüftungsmodul, Vordersitzheizungsmodul, BLDC-Kühllüfter
A/BAG INDIND7,5AKombiinstrument, Klimaanlagen-Steuermodul
Sicherungskasten (Fahrerseite)

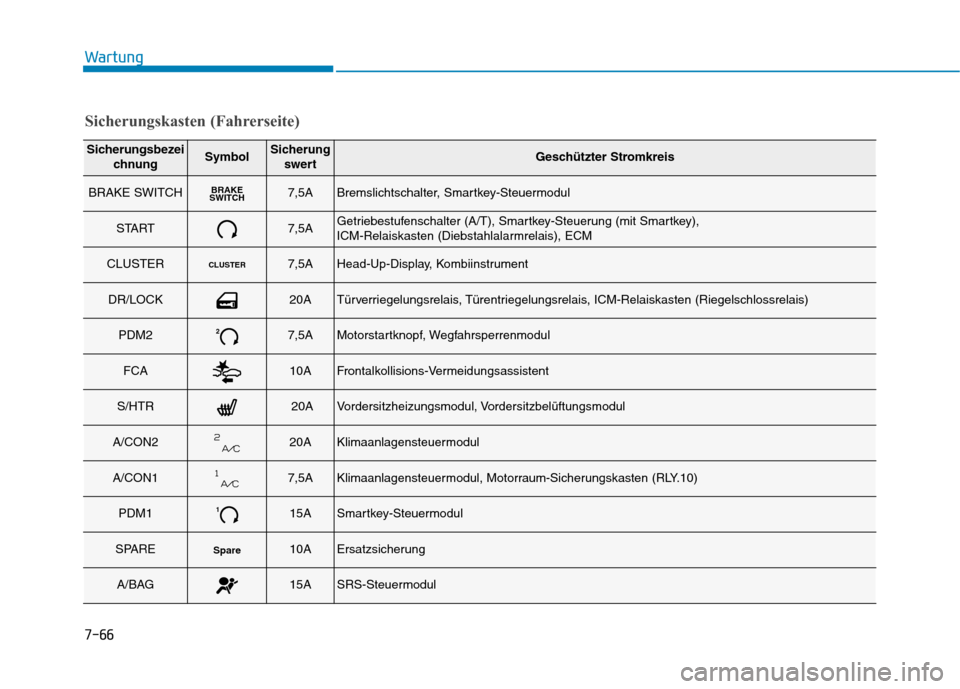

7-66
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
BRAKE SWITCHBRAKE
SWITCH7,5ABremslichtschalter, Smartkey-Steuermodul
START7,5AGetriebestufenschalter (A/T), Smartkey-Steuerung (mit Smartkey),
ICM-Relaiskasten (Diebstahlalarmrelais), ECM
CLUSTERCLUSTER7,5AHead-Up-Display, Kombiinstrument
DR/LOCK20ATürverriegelungsrelais, Türentriegelungsrelais, ICM-Relaiskasten (Riegelschlossrelais)
PDM227,5AMotorstartknopf, Wegfahrsperrenmodul
FCA10AFrontalkollisions-Vermeidungsassistent
S/HTR20AVordersitzheizungsmodul, Vordersitzbelüftungsmodul
A/CON220AKlimaanlagensteuermodul
A/CON17,5AKlimaanlagensteuermodul, Motorraum-Sicherungskasten (RLY.10)
PDM1115ASmartkey-Steuermodul
SPARESpare10AErsatzsicherung
A/BAG15ASRS-Steuermodul
Sicherungskasten (Fahrerseite)

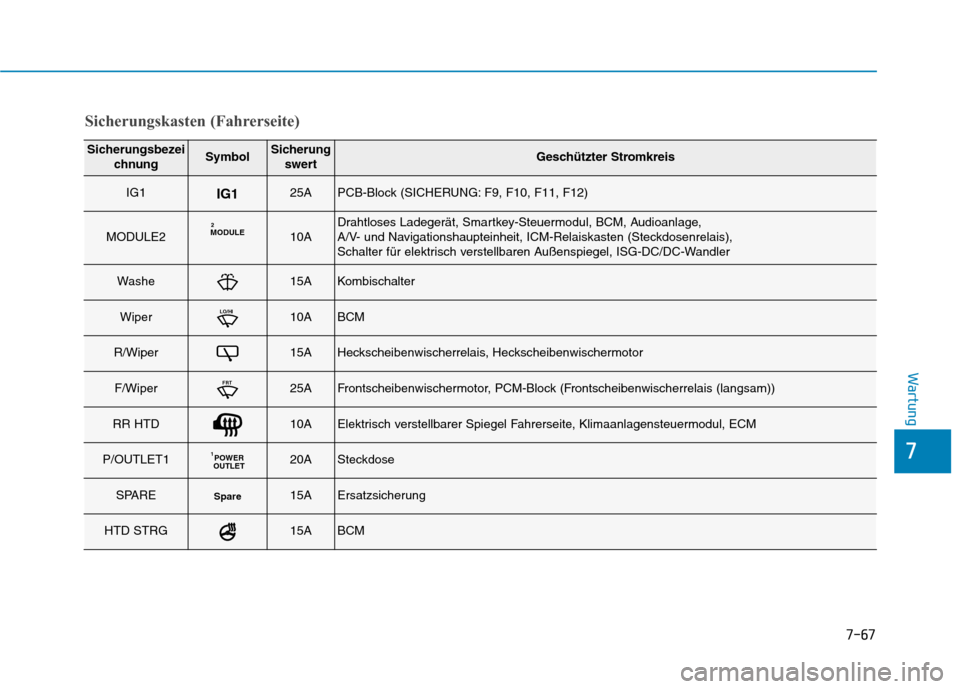

7-67
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
IG1IG125APCB-Block (SICHERUNG: F9, F10, F11, F12)
MODULE2MODULE210ADrahtloses Ladegerät, Smartkey-Steuermodul, BCM, Audioanlage,
A/V- und Navigationshaupteinheit, ICM-Relaiskasten (Steckdosenrelais),
Schalter für elektrisch verstellbaren Außenspiegel, ISG-DC/DC-Wandler
Washe15AKombischalter
WiperLO/HI10ABCM
R/Wiper15AHeckscheibenwischerrelais, Heckscheibenwischermotor
F/WiperFRT25AFrontscheibenwischermotor, PCM-Block (Frontscheibenwischerrelais (langsam))
RR HTD10AElektrisch verstellbarer Spiegel Fahrerseite, Klimaanlagensteuermodul, ECM
P/OUTLET1POWER
OUTLET120ASteckdose
SPARESpare15AErsatzsicherung
HTD STRG15ABCM
Sicherungskasten (Fahrerseite)
7

7-68
Wartung

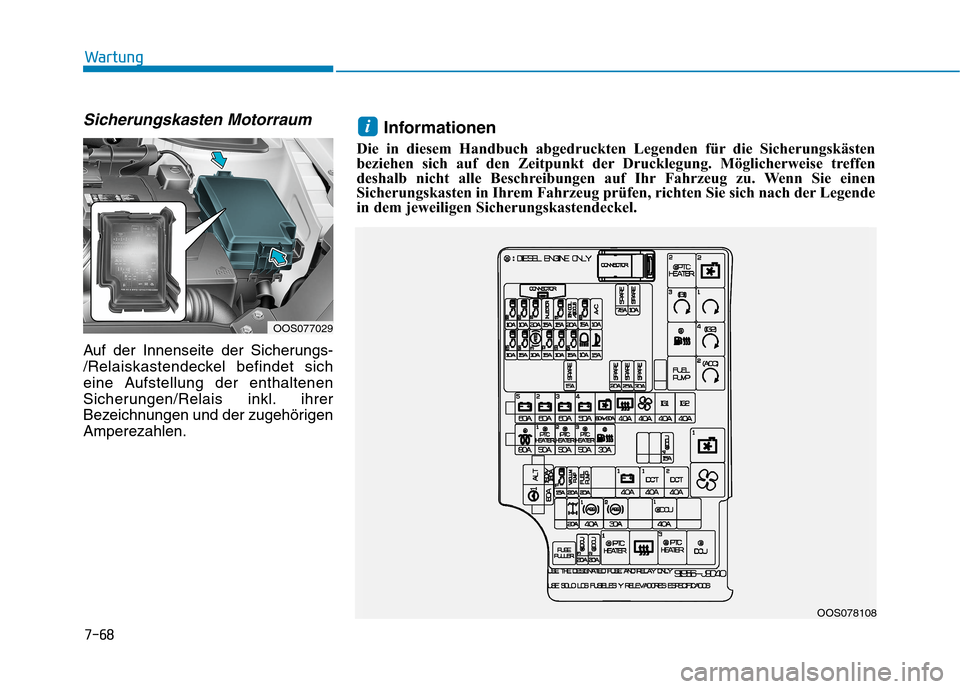

Sicherungskasten Motorraum
Auf der Innenseite der Sicherungs-
/Relaiskastendeckel befindet sich
eine Aufstellung der enthaltenen
Sicherungen/Relais inkl. ihrer
Bezeichnungen und der zugehörigen
Amperezahlen.
OOS077029
OOS078108
Informationen
Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen
beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen
deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende
in dem jeweiligen Sicherungskastendeckel.
i

7-69
7
Wartung

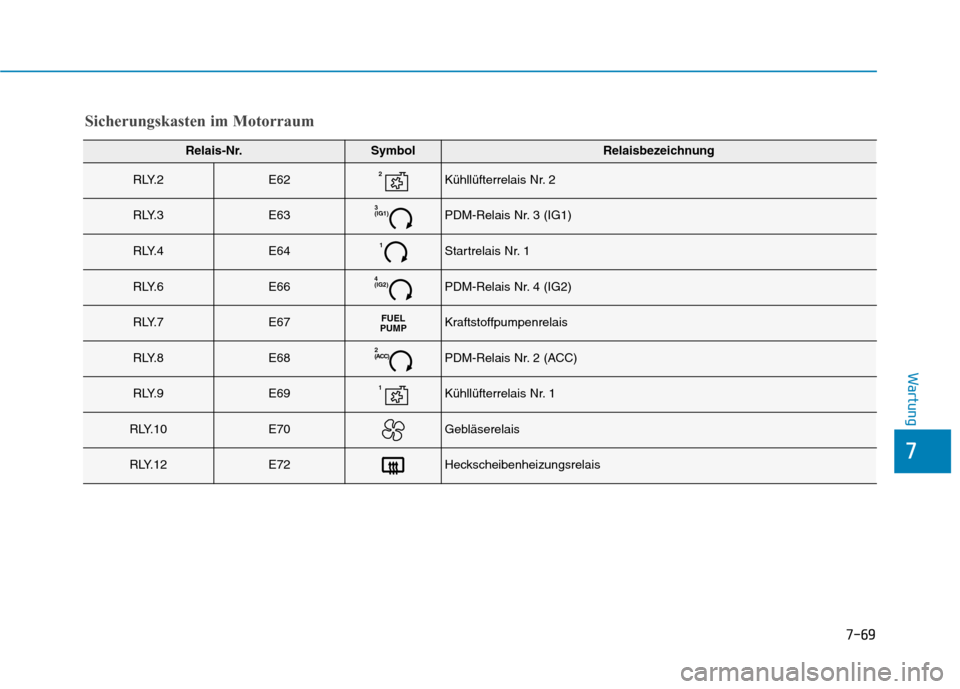

Sicherungskasten im Motorraum
Relais-Nr.SymbolRelaisbezeichnung
R LY. 2E622Kühllüfterrelais Nr. 2
R LY. 3E633
(IG1)PDM-Relais Nr. 3 (IG1)
R LY. 4E641Startrelais Nr. 1
R LY. 6E664
(IG2)PDM-Relais Nr. 4 (IG2)
R LY. 7E67FUEL
PUMPKraftstoffpumpenrelais
R LY. 8E682
(ACC)PDM-Relais Nr. 2 (ACC)
R LY. 9E691Kühllüfterrelais Nr. 1
RLY.10E70Gebläserelais
RLY.12E72Heckscheibenheizungsrelais

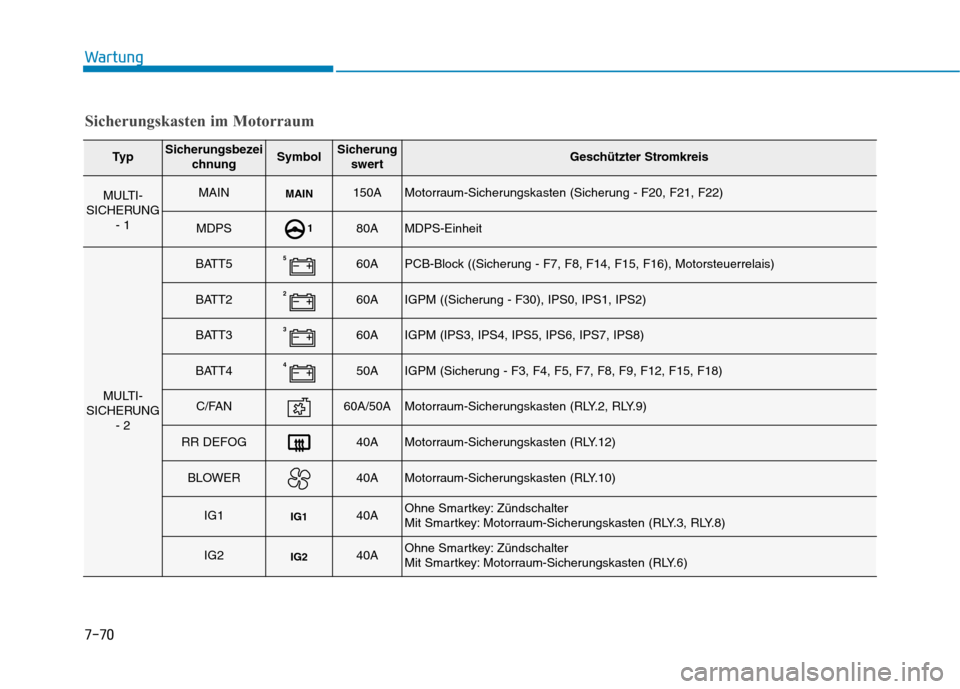

7-70
Wartung
Sicherungskasten im Motorraum
Ty pSicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
MULTI-
SICHERUNG
- 1MAINMAIN150AMotorraum-Sicherungskasten (Sicherung - F20, F21, F22)
MDPS180AMDPS-Einheit
MULTI-
SICHERUNG
- 2
BATT5560APCB-Block ((Sicherung - F7, F8, F14, F15, F16), Motorsteuerrelais)
BATT2260AIGPM ((Sicherung - F30), IPS0, IPS1, IPS2)
BATT3360AIGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)
BATT4450AIGPM (Sicherung - F3, F4, F5, F7, F8, F9, F12, F15, F18)
C/FAN60A/50AMotorraum-Sicherungskasten (RLY.2, RLY.9)
RR DEFOG40AMotorraum-Sicherungskasten (RLY.12)
BLOWER40AMotorraum-Sicherungskasten (RLY.10)
IG1IG140AOhne Smartkey: Zündschalter
Mit Smartkey: Motorraum-Sicherungskasten (RLY.3, RLY.8)
IG2IG240AOhne Smartkey: Zündschalter
Mit Smartkey: Motorraum-Sicherungskasten (RLY.6)

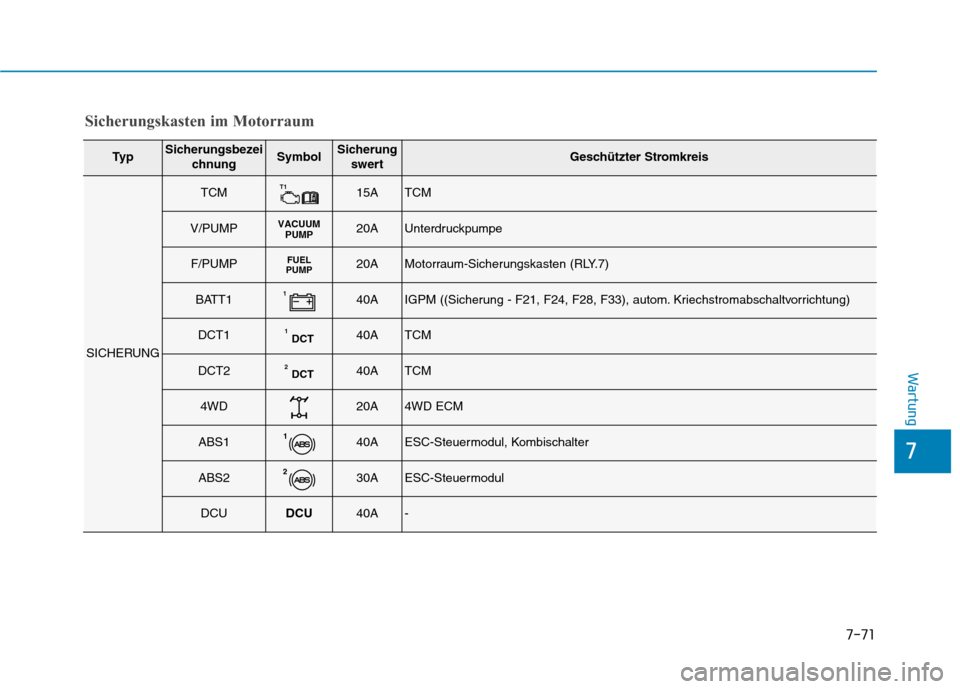

7-71
7
Wartung
Sicherungskasten im Motorraum
Ty pSicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
SICHERUNG
TCMT115ATCM
V/PUMPVACUUM
PUMP20AUnterdruckpumpe
F/PUMPFUEL
PUMP20AMotorraum-Sicherungskasten (RLY.7)
BATT1140AIGPM ((Sicherung - F21, F24, F28, F33), autom. Kriechstromabschaltvorrichtung)
DCT1DCT140ATCM
DCT2DCT240ATCM
4WD20A4WD ECM
ABS1140AESC-Steuermodul, Kombischalter
ABS2230AESC-Steuermodul
DCUDCU40A-

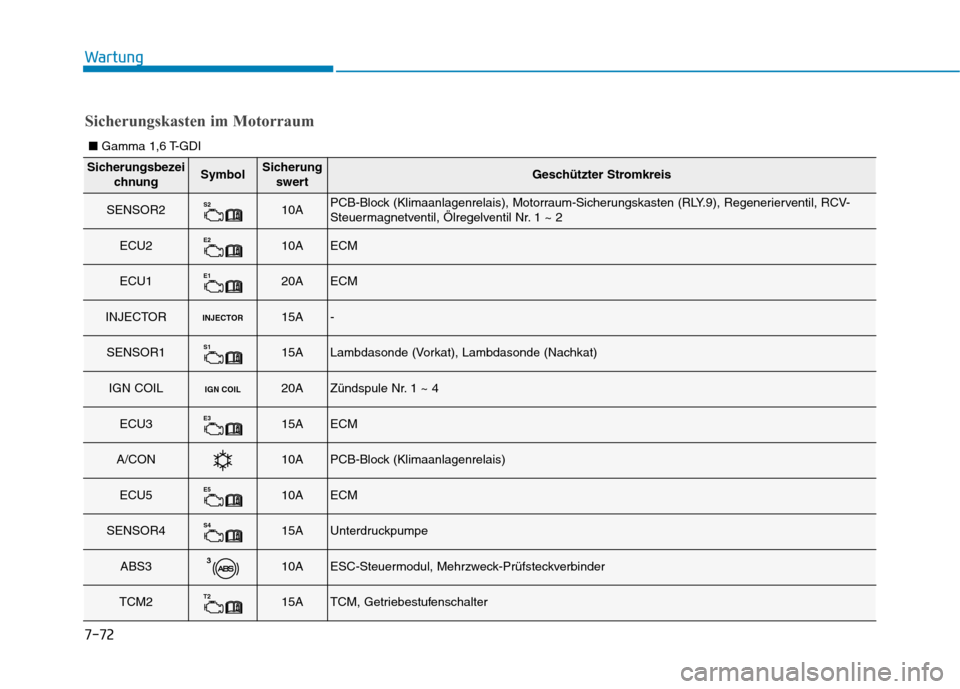

7-72
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
SENSOR2S210APCB-Block (Klimaanlagenrelais), Motorraum-Sicherungskasten (RLY.9), Regenerierventil, RCV-
Steuermagnetventil, Ölregelventil Nr. 1 ~ 2
ECU2E210AECM
ECU1E120AECM
INJECTORINJECTOR15A-
SENSOR1S115ALambdasonde (Vorkat), Lambdasonde (Nachkat)
IGN COILIGN COIL20AZündspule Nr. 1 ~ 4
ECU3E315AECM
A/CON10APCB-Block (Klimaanlagenrelais)
ECU5E510AECM
SENSOR4S415AUnterdruckpumpe
ABS3310AESC-Steuermodul, Mehrzweck-Prüfsteckverbinder
TCM2T215ATCM, Getriebestufenschalter
Sicherungskasten im Motorraum
■ Gamma 1,6 T-GDI
