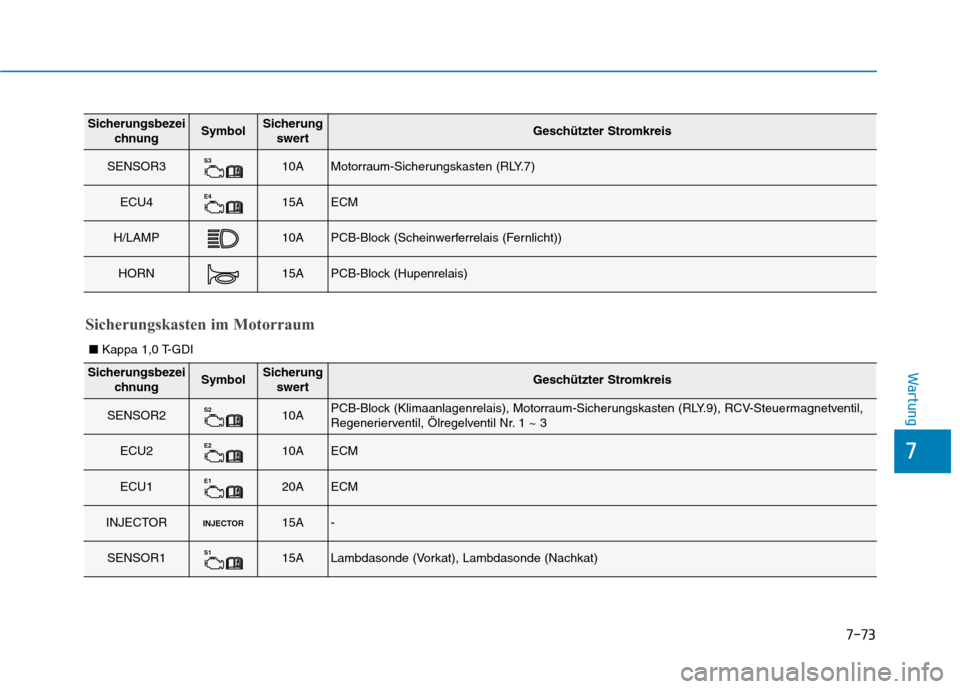

Hyundai Kona 2020 Betriebsanleitung (in German)

7-73
7
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
SENSOR3S310AMotorraum-Sicherungskasten (RLY.7)
ECU4E415AECM
H/LAMP10APCB-Block (Scheinwerferrelais (Fernlicht))
HORN15APCB-Block (Hupenrelais)
Sicherungskasten im Motorraum
■ Kappa 1,0 T-GDI
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
SENSOR2S210APCB-Block (Klimaanlagenrelais), Motorraum-Sicherungskasten (RLY.9), RCV-Steuermagnetventil,
Regenerierventil, Ölregelventil Nr. 1 ~ 3
ECU2E210AECM
ECU1E120AECM
INJECTORINJECTOR15A-
SENSOR1S115ALambdasonde (Vorkat), Lambdasonde (Nachkat)

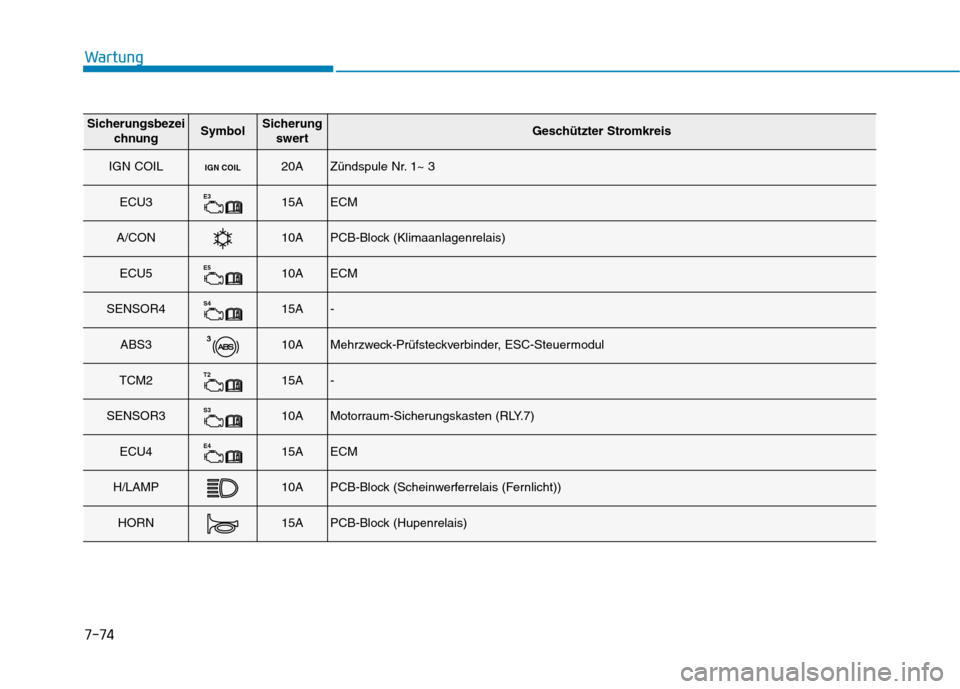

7-74
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
IGN COILIGN COIL20AZündspule Nr. 1~ 3
ECU3E315AECM
A/CON10APCB-Block (Klimaanlagenrelais)
ECU5E510AECM
SENSOR4S415A-
ABS3310AMehrzweck-Prüfsteckverbinder, ESC-Steuermodul
TCM2T215A-
SENSOR3S310AMotorraum-Sicherungskasten (RLY.7)
ECU4E415AECM
H/LAMP10APCB-Block (Scheinwerferrelais (Fernlicht))
HORN15APCB-Block (Hupenrelais)

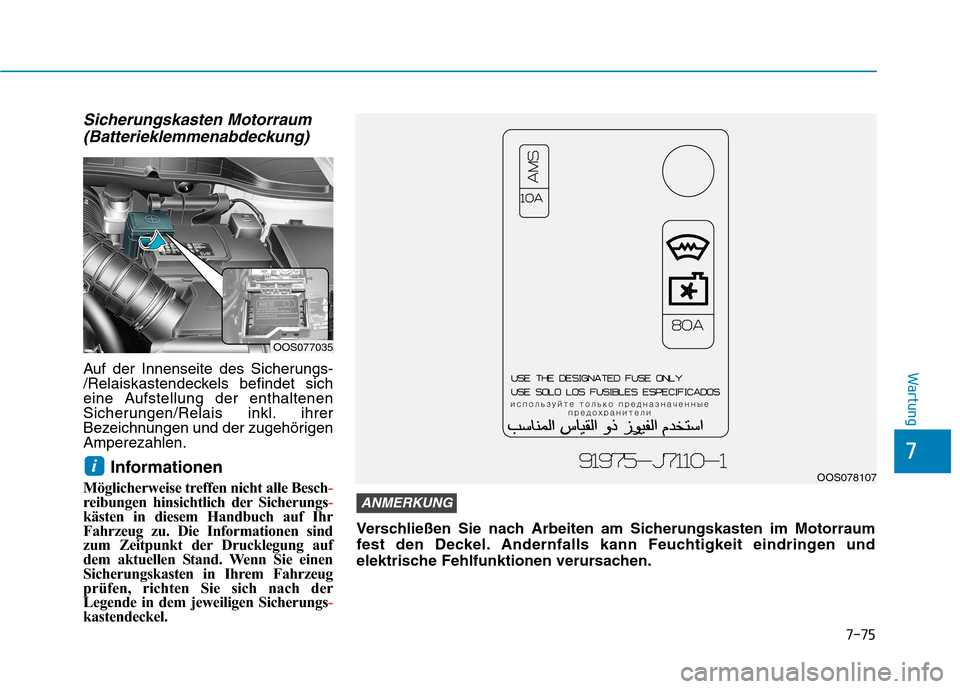

7-75
7
Wartung
Sicherungskasten Motorraum
(Batterieklemmenabdeckung)
Auf der Innenseite des Sicherungs-
/Relaiskastendeckels befindet sich
eine Aufstellung der enthaltenen
Sicherungen/Relais inkl. ihrer
Bezeichnungen und der zugehörigen
Amperezahlen.
Informationen
Möglicherweise treffen nicht alle Besch-
reibungen hinsichtlich der Sicherungs-
kästen in diesem Handbuch auf Ihr
Fahrzeug zu. Die Informationen sind
zum Zeitpunkt der Drucklegung auf
dem aktuellen Stand. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug
prüfen, richten Sie sich nach der
Legende in dem jeweiligen Sicherungs-
kastendeckel.
i
OOS077035
OOS078107
Verschließen Sie nach Arbeiten am Sicherungskasten im Motorraum
fest den Deckel. Andernfalls kann Feuchtigkeit eindringen und
elektrische Fehlfunktionen verursachen.
ANMERKUNG

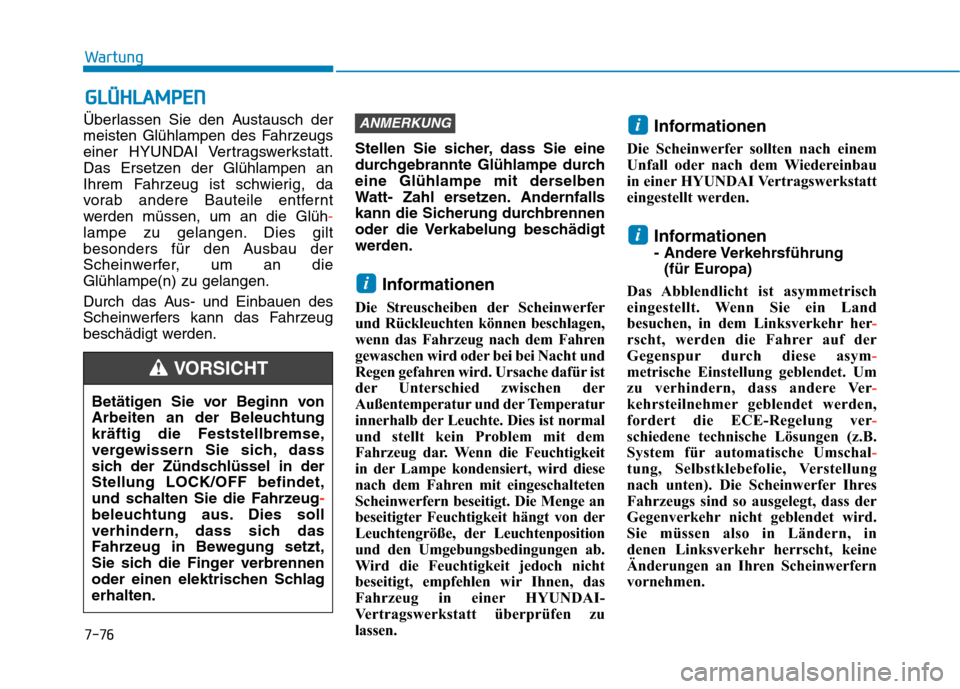

7-76
Wartung
Überlassen Sie den Austausch der
meisten Glühlampen des Fahrzeugs
einer HYUNDAI Vertragswerkstatt.
Das Ersetzen der Glühlampen an
Ihrem Fahrzeug ist schwierig, da
vorab andere Bauteile entfernt
werden müssen, um an die Glüh-
lampe zu gelangen. Dies gilt
besonders für den Ausbau der
Scheinwerfer, um an die
Glühlampe(n) zu gelangen.
Durch das Aus- und Einbauen des
Scheinwerfers kann das Fahrzeug
beschädigt werden.Stellen Sie sicher, dass Sie eine
durchgebrannte Glühlampe durch
eine Glühlampe mit derselben
Watt- Zahl ersetzen. Andernfalls
kann die Sicherung durchbrennen
oder die Verkabelung beschädigt
werden.
Informationen
Die Streuscheiben der Scheinwerfer
und Rückleuchten können beschlagen,
wenn das Fahrzeug nach dem Fahren
gewaschen wird oder bei bei Nacht und
Regen gefahren wird. Ursache dafür ist
der Unterschied zwischen der
Außentemperatur und der Temperatur
innerhalb der Leuchte. Dies ist normal
und stellt kein Problem mit dem
Fahrzeug dar. Wenn die Feuchtigkeit
in der Lampe kondensiert, wird diese
nach dem Fahren mit eingeschalteten
Scheinwerfern beseitigt. Die Menge an
beseitigter Feuchtigkeit hängt von der
Leuchtengröße, der Leuchtenposition
und den Umgebungsbedingungen ab.
Wird die Feuchtigkeit jedoch nicht
beseitigt, empfehlen wir Ihnen, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Informationen
Die Scheinwerfer sollten nach einem
Unfall oder nach dem Wiedereinbau
in einer HYUNDAI Vertragswerkstatt
eingestellt werden.
Informationen
- Andere Verkehrsführung
(für Europa)
Das Abblendlicht ist asymmetrisch
eingestellt. Wenn Sie ein Land
besuchen, in dem Linksverkehr her-
rscht, werden die Fahrer auf der
Gegenspur durch diese asym-
metrische Einstellung geblendet. Um
zu verhindern, dass andere Ver-
kehrsteilnehmer geblendet werden,
fordert die ECE-Regelung ver-
schiedene technische Lösungen (z.B.
System für automatische Umschal-
tung, Selbstklebefolie, Verstellung
nach unten). Die Scheinwerfer Ihres
Fahrzeugs sind so ausgelegt, dass der
Gegenverkehr nicht geblendet wird.
Sie müssen also in Ländern, in
denen Linksverkehr herrscht, keine
Änderungen an Ihren Scheinwerfern
vornehmen.
i
i
i
ANMERKUNG
G GL
LÜ
ÜH
HL
LA
AM
MP
PE
EN
N
Betätigen Sie vor Beginn von
Arbeiten an der Beleuchtung
kräftig die Feststellbremse,
vergewissern Sie sich, dass
sich der Zündschlüssel in der
Stellung LOCK/OFF befindet,
und schalten Sie die Fahrzeug-
beleuchtung aus. Dies soll
verhindern, dass sich das
Fahrzeug in Bewegung setzt,
Sie sich die Finger verbrennen
oder einen elektrischen Schlag
erhalten.
VORSICHT

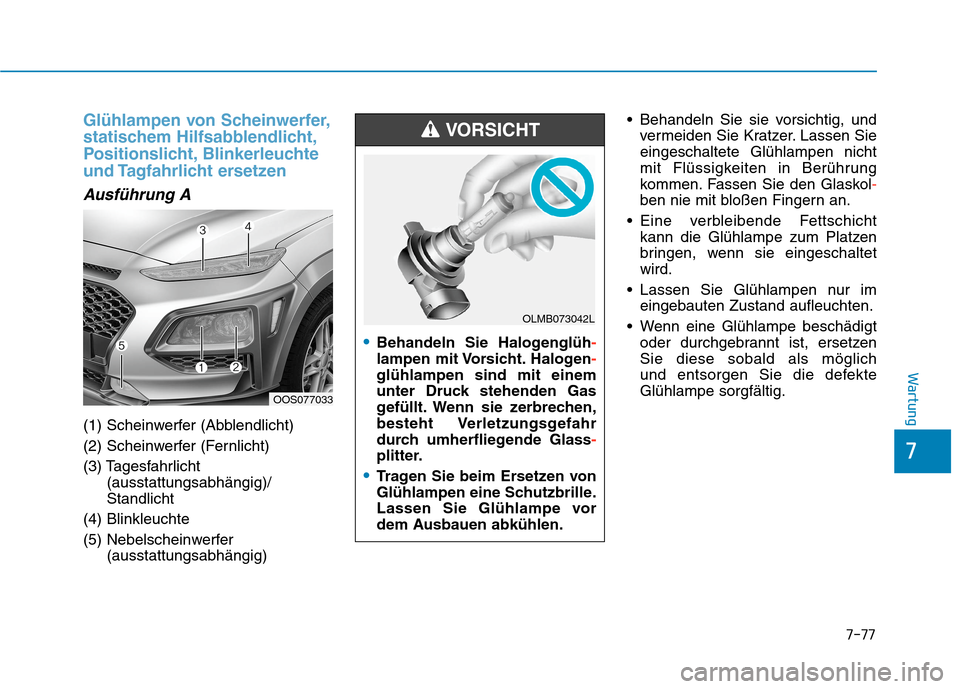

7-77
7
Wartung
Glühlampen von Scheinwerfer,
statischem Hilfsabblendlicht,
Positionslicht, Blinkerleuchte
und Tagfahrlicht ersetzen
Ausführung A
(1) Scheinwerfer (Abblendlicht)
(2) Scheinwerfer (Fernlicht)
(3) Tagesfahrlicht
(ausstattungsabhängig)/
Standlicht
(4) Blinkleuchte
(5) Nebelscheinwerfer
(ausstattungsabhängig) Behandeln Sie sie vorsichtig, und
vermeiden Sie Kratzer. Lassen Sie
eingeschaltete Glühlampen nicht
mit Flüssigkeiten in Berührung
kommen. Fassen Sie den Glaskol-
ben nie mit bloßen Fingern an.
Eine verbleibende Fettschicht
kann die Glühlampe zum Platzen
bringen, wenn sie eingeschaltet
wird.
Lassen Sie Glühlampen nur im
eingebauten Zustand aufleuchten.
Wenn eine Glühlampe beschädigt
oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich
und entsorgen Sie die defekte
Glühlampe sorgfältig.
OOS077033
Behandeln Sie Halogenglüh-
lampen mit Vorsicht. Halogen-
glühlampen sind mit einem
unter Druck stehenden Gas
gefüllt. Wenn sie zerbrechen,
besteht Verletzungsgefahr
durch umherfliegende Glass-
plitter.
Tragen Sie beim Ersetzen von
Glühlampen eine Schutzbrille.
Lassen Sie Glühlampe vor
dem Ausbauen abkühlen.
VORSICHT
OLMB073042L

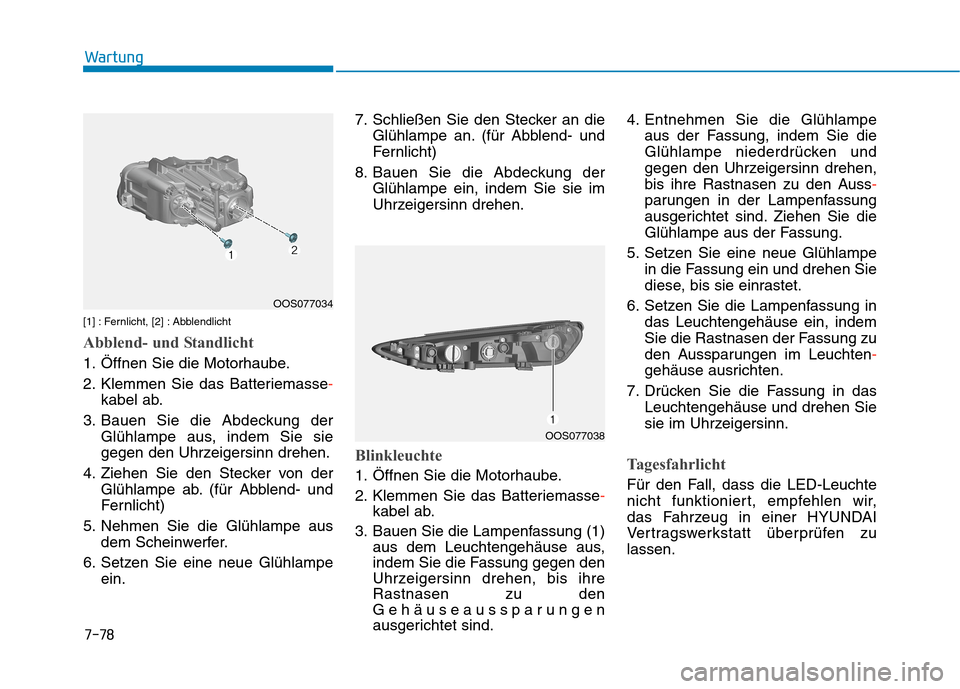

7-78
Wartung
[1] : Fernlicht, [2] : Abblendlicht
Abblend- und Standlicht
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batteriemasse-
kabel ab.
3. Bauen Sie die Abdeckung der
Glühlampe aus, indem Sie sie
gegen den Uhrzeigersinn drehen.
4. Ziehen Sie den Stecker von der
Glühlampe ab. (für Abblend- und
Fernlicht)
5. Nehmen Sie die Glühlampe aus
dem Scheinwerfer.
6. Setzen Sie eine neue Glühlampe
ein.7. Schließen Sie den Stecker an die
Glühlampe an. (für Abblend- und
Fernlicht)
8. Bauen Sie die Abdeckung der
Glühlampe ein, indem Sie sie im
Uhrzeigersinn drehen.
Blinkleuchte
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batteriemasse-
kabel ab.
3. Bauen Sie die Lampenfassung (1)
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.4. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den Auss-
parungen in der Lampenfassung
ausgerichtet sind. Ziehen Sie die
Glühlampe aus der Fassung.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten.
7. Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.Tagesfahrlicht
Für den Fall, dass die LED-Leuchte
nicht funktioniert, empfehlen wir,
das Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
OOS077038
OOS077034

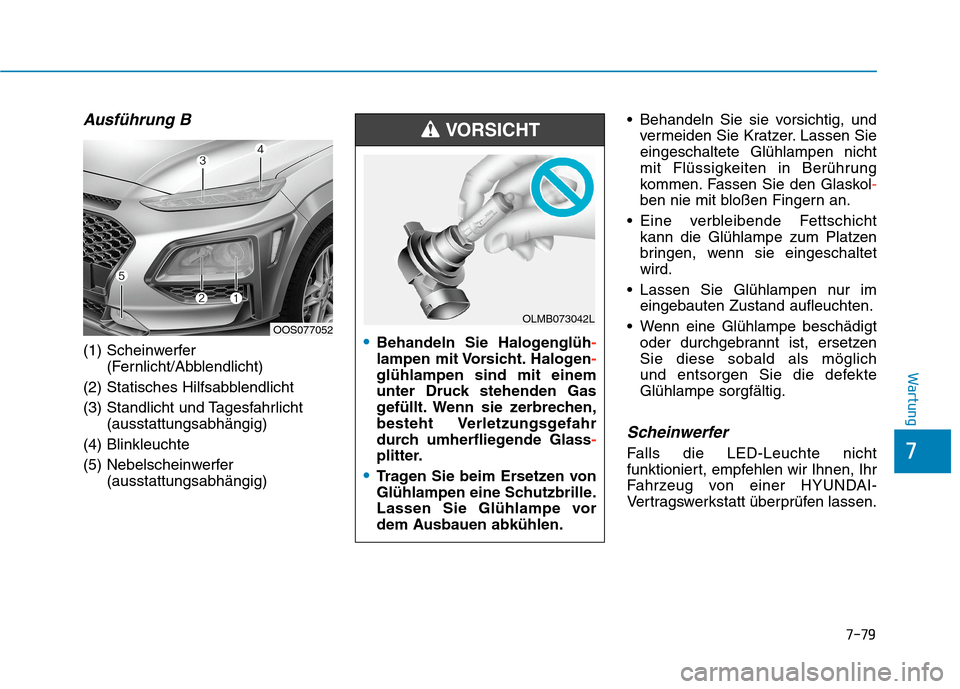

7-79
7
Wartung
Ausführung B
(1) Scheinwerfer
(Fernlicht/Abblendlicht)
(2) Statisches Hilfsabblendlicht
(3) Standlicht und Tagesfahrlicht
(ausstattungsabhängig)
(4) Blinkleuchte
(5) Nebelscheinwerfer
(ausstattungsabhängig) Behandeln Sie sie vorsichtig, und
vermeiden Sie Kratzer. Lassen Sie
eingeschaltete Glühlampen nicht
mit Flüssigkeiten in Berührung
kommen. Fassen Sie den Glaskol-
ben nie mit bloßen Fingern an.
Eine verbleibende Fettschicht
kann die Glühlampe zum Platzen
bringen, wenn sie eingeschaltet
wird.
Lassen Sie Glühlampen nur im
eingebauten Zustand aufleuchten.
Wenn eine Glühlampe beschädigt
oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich
und entsorgen Sie die defekte
Glühlampe sorgfältig.
Scheinwerfer
Falls die LED-Leuchte nicht
funktioniert, empfehlen wir Ihnen, Ihr
Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
OOS077052Behandeln Sie Halogenglüh-
lampen mit Vorsicht. Halogen-
glühlampen sind mit einem
unter Druck stehenden Gas
gefüllt. Wenn sie zerbrechen,
besteht Verletzungsgefahr
durch umherfliegende Glass-
plitter.
Tragen Sie beim Ersetzen von
Glühlampen eine Schutzbrille.
Lassen Sie Glühlampe vor
dem Ausbauen abkühlen.
VORSICHT
OLMB073042L

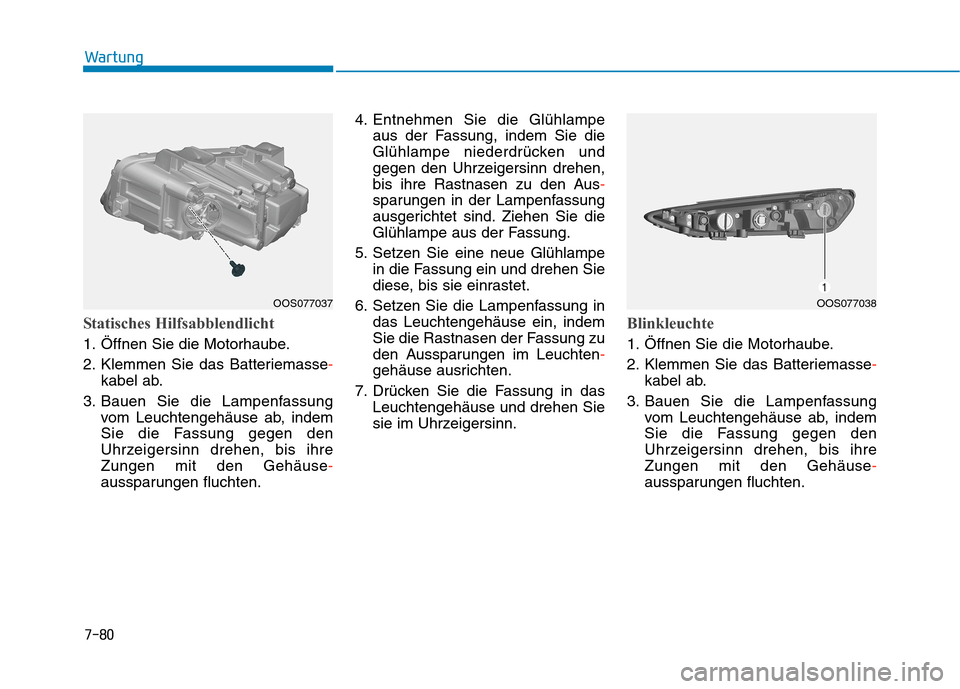

7-80
Wartung
Statisches Hilfsabblendlicht
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batteriemasse-
kabel ab.
3. Bauen Sie die Lampenfassung
vom Leuchtengehäuse ab, indem
Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Zungen mit den Gehäuse-
aussparungen fluchten.4. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den Aus-
sparungen in der Lampenfassung
ausgerichtet sind. Ziehen Sie die
Glühlampe aus der Fassung.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten.
7. Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
Blinkleuchte
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batteriemasse-
kabel ab.
3. Bauen Sie die Lampenfassung
vom Leuchtengehäuse ab, indem
Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Zungen mit den Gehäuse-
aussparungen fluchten.
OOS077037 OOS077038

7-81
7
Wartung

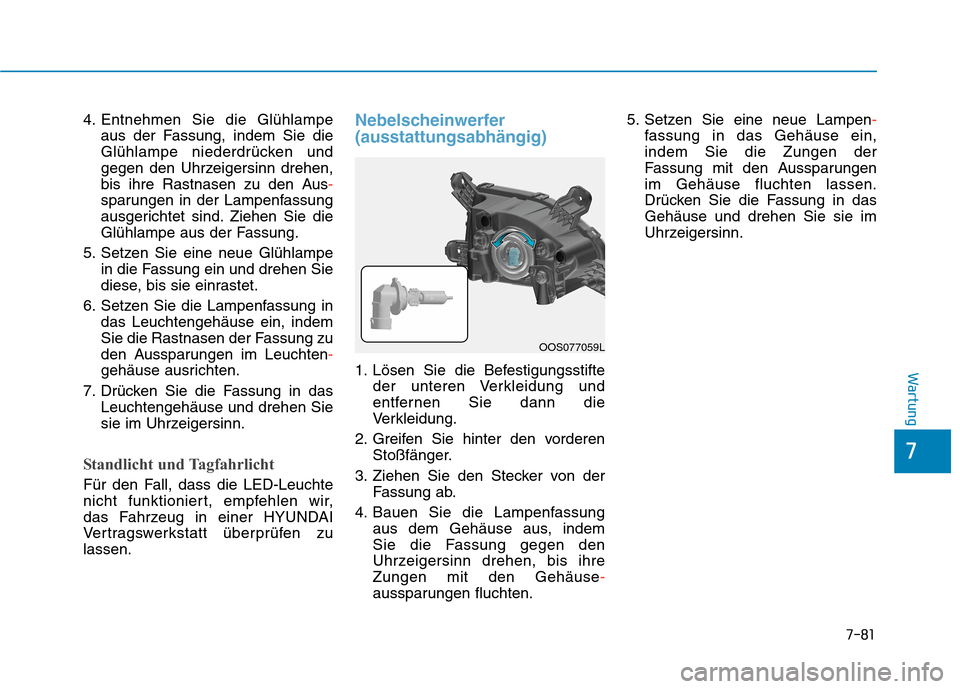

4. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den Aus-
sparungen in der Lampenfassung
ausgerichtet sind. Ziehen Sie die
Glühlampe aus der Fassung.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten.
7. Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
Standlicht und Tagfahrlicht
Für den Fall, dass die LED-Leuchte
nicht funktioniert, empfehlen wir,
das Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Nebelscheinwerfer
(ausstattungsabhängig)
1. Lösen Sie die Befestigungsstifte
der unteren Verkleidung und
entfernen Sie dann die
Verkleidung.
2. Greifen Sie hinter den vorderen
Stoßfänger.
3. Ziehen Sie den Stecker von der
Fassung ab.
4. Bauen Sie die Lampenfassung
aus dem Gehäuse aus, indem
Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Zungen mit den Gehäuse-
aussparungen fluchten.5. Setzen Sie eine neue Lampen-
fassung in das Gehäuse ein,
indem Sie die Zungen der
Fassung mit den Aussparungen
im Gehäuse fluchten lassen.
Drücken Sie die Fassung in das
Gehäuse und drehen Sie sie im
Uhrzeigersinn.
OOS077059L

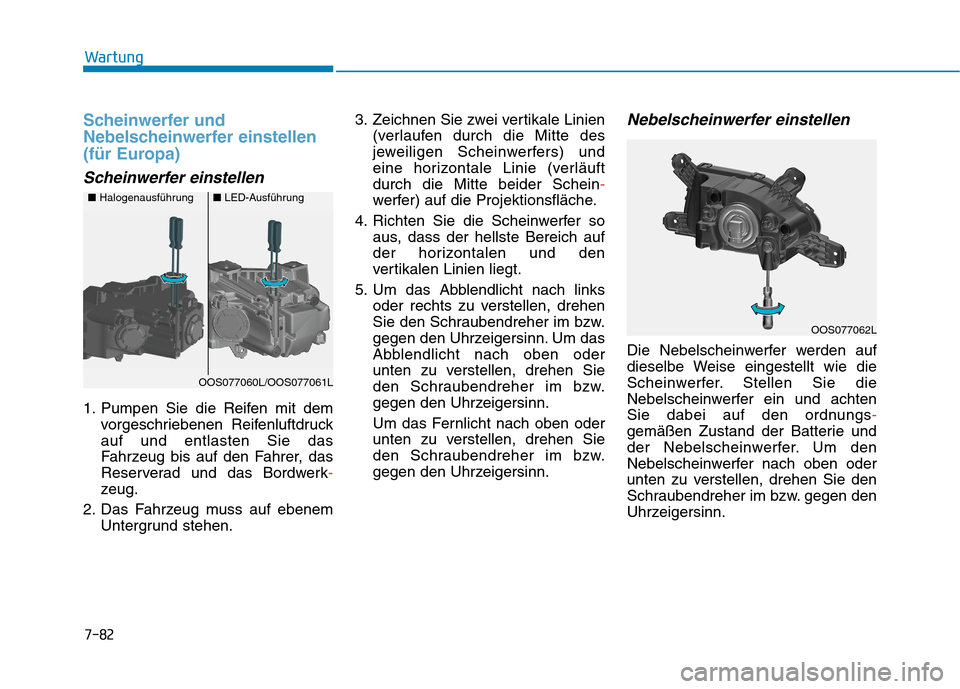

7-82
Wartung
Scheinwerfer und
Nebelscheinwerfer einstellen
(für Europa)
Scheinwerfer einstellen
1. Pumpen Sie die Reifen mit dem
vorgeschriebenen Reifenluftdruck
auf und entlasten Sie das
Fahrzeug bis auf den Fahrer, das
Reserverad und das Bordwerk-
zeug.
2. Das Fahrzeug muss auf ebenem
Untergrund stehen.3. Zeichnen Sie zwei vertikale Linien
(verlaufen durch die Mitte des
jeweiligen Scheinwerfers) und
eine horizontale Linie (verläuft
durch die Mitte beider Schein-
werfer) auf die Projektionsfläche.
4. Richten Sie die Scheinwerfer so
aus, dass der hellste Bereich auf
der horizontalen und den
vertikalen Linien liegt.
5. Um das Abblendlicht nach links
oder rechts zu verstellen, drehen
Sie den Schraubendreher im bzw.
gegen den Uhrzeigersinn. Um das
Abblendlicht nach oben oder
unten zu verstellen, drehen Sie
den Schraubendreher im bzw.
gegen den Uhrzeigersinn.
Um das Fernlicht nach oben oder
unten zu verstellen, drehen Sie
den Schraubendreher im bzw.
gegen den Uhrzeigersinn.
Nebelscheinwerfer einstellen
Die Nebelscheinwerfer werden auf
dieselbe Weise eingestellt wie die
Scheinwerfer. Stellen Sie die
Nebelscheinwerfer ein und achten
Sie dabei auf den ordnungs-
gemäßen Zustand der Batterie und
der Nebelscheinwerfer. Um den
Nebelscheinwerfer nach oben oder
unten zu verstellen, drehen Sie den
Schraubendreher im bzw. gegen den
Uhrzeigersinn.
■Halogenausführung■LED-Ausführung
OOS077060L/OOS077061L
OOS077062L
