Wartung
Ausrichtungspunkt
â– Halogenleuchte
â– LED-Leuchte
H1: Höhe der Glühlampenmitte über dem Boden (Abblendlicht)
H2: Höhe der Glühlampenmitte über dem Boden (Fernlicht)
H3: Höhe der Glühlampenmitte über dem Boden
W1: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Abblendlicht)
W2: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Fernlicht)
W3: Abstand zwischen den Mittelpunkten der Glühlampen
OOS077063L/OOS077063L

7-84
Wartung

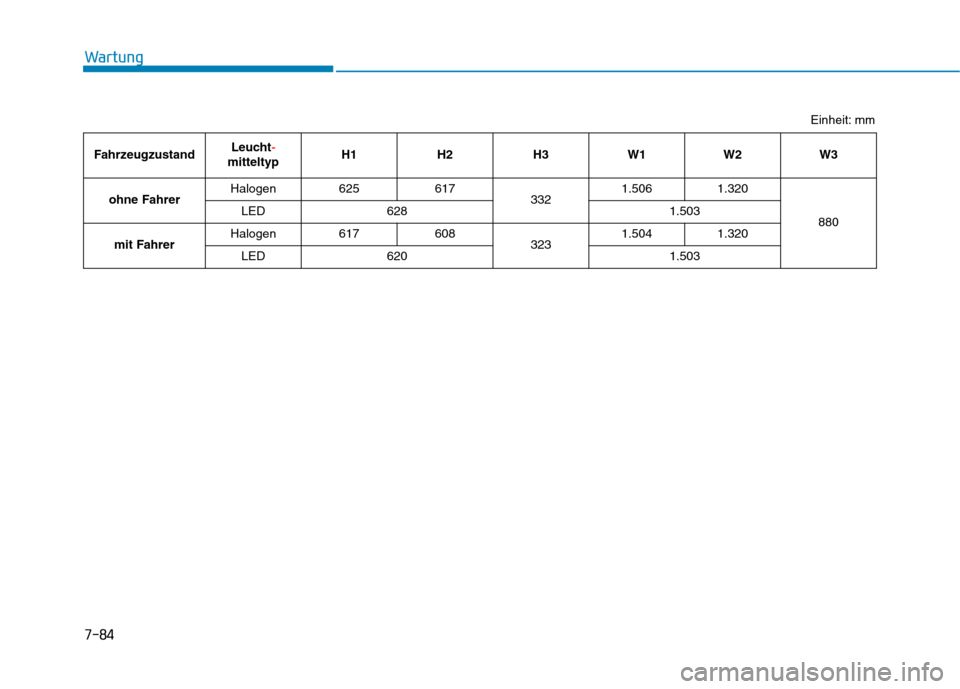

FahrzeugzustandLeucht-
mitteltypH1 H2 H3 W1 W2 W3
ohne FahrerHalogen 625 617
3321.506 1.320
880 LED 628 1.503
mit FahrerHalogen 617 608
3231.504 1.320
LED 620 1.503
Einheit: mm

7-85
7
Wartung

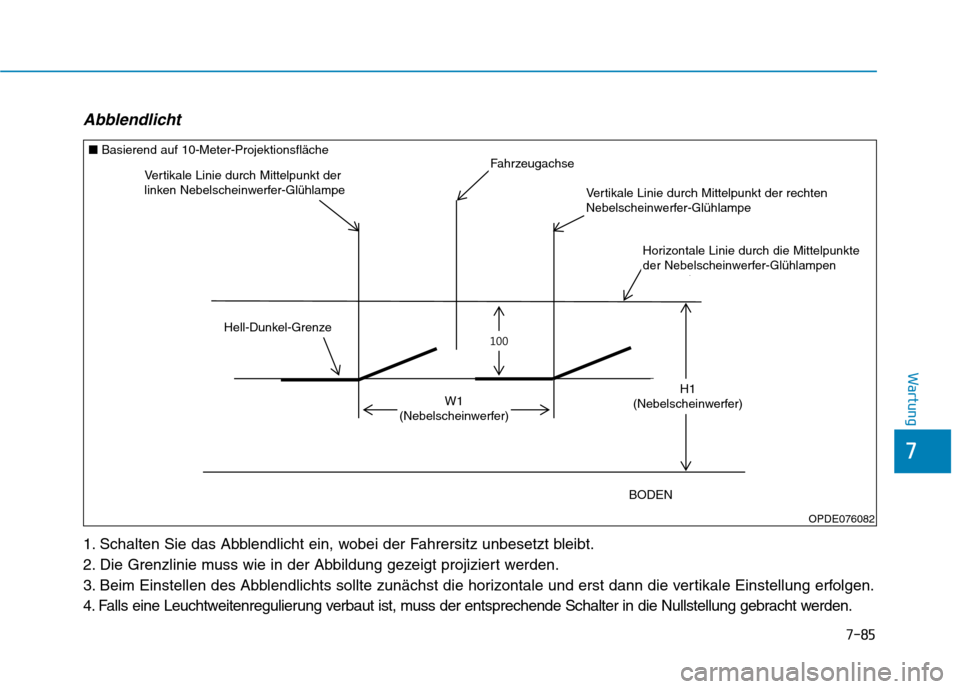

Abblendlicht
1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OPDE076082
■Basierend auf 10-Meter-Projektionsfläche
Vertikale Linie durch Mittelpunkt der
linken Nebelscheinwerfer-Glühlampe
Vertikale Linie durch Mittelpunkt der rechten
Nebelscheinwerfer-Glühlampe
Horizontale Linie durch die Mittelpunkte
der Nebelscheinwerfer-Glühlampen
Fahrzeugachse
H1
(Nebelscheinwerfer)W1
(Nebelscheinwerfer)
BODEN
Hell-Dunkel-Grenze

7-86
Wartung

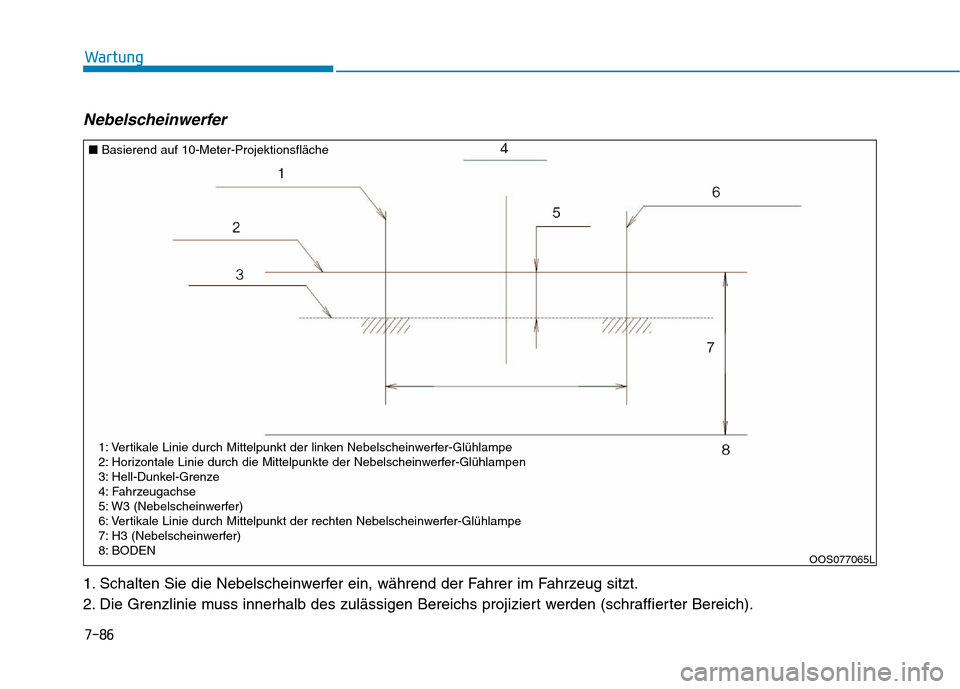

Nebelscheinwerfer
1. Schalten Sie die Nebelscheinwerfer ein, während der Fahrer im Fahrzeug sitzt.
2. Die Grenzlinie muss innerhalb des zulässigen Bereichs projiziert werden (schraffierter Bereich).
OOS077065L
■Basierend auf 10-Meter-Projektionsfläche
1: Vertikale Linie durch Mittelpunkt der linken Nebelscheinwerfer-Glühlampe
2: Horizontale Linie durch die Mittelpunkte der Nebelscheinwerfer-Glühlampen
3: Hell-Dunkel-Grenze
4: Fahrzeugachse
5: W3 (Nebelscheinwerfer)
6: Vertikale Linie durch Mittelpunkt der rechten Nebelscheinwerfer-Glühlampe
7: H3 (Nebelscheinwerfer)
8: BODEN

7-87
7
Wartung
Seitliche Blinkleuchten
ersetzen
Für den Fall, dass die Glühlampe
nicht funktioniert, empfehlen wir,
das Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.(1) Brems-/Rücklicht
(2) Rücklicht (Ausführung A),
Brems-/Rücklicht (Ausführung B)
(3) Blinkleuchte
(4) Nebelschlusslicht
(Linkslenkung: linke Seite)
(5) Rückfahrleuchte
(Linkslenkung: rechte Seite)
OOS077040
■Ausführung A (Standard)
OOS077041
■Ausführung B (LED)OOS077039
OOS077067L
Glühlampen der hinteren Kombileuchten ersetzen

7-88
Wartung

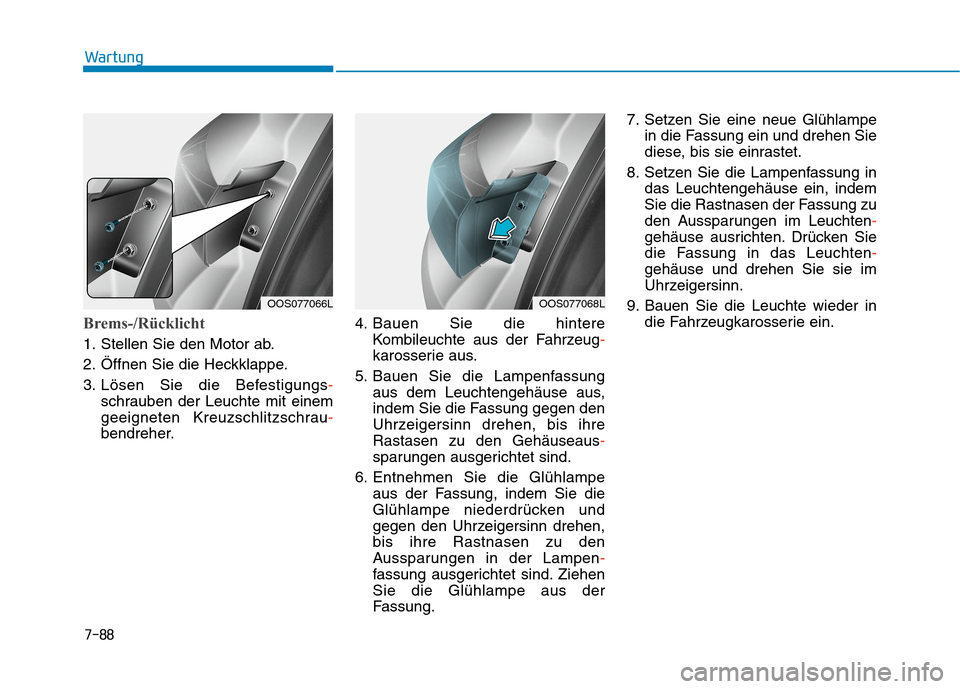

Brems-/Rücklicht
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Lösen Sie die Befestigungs-
schrauben der Leuchte mit einem
geeigneten Kreuzschlitzschrau-
bendreher.4. Bauen Sie die hintere
Kombileuchte aus der Fahrzeug-
karosserie aus.
5. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastasen zu den Gehäuseaus-
sparungen ausgerichtet sind.
6. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der Lampen-
fassung ausgerichtet sind. Ziehen
Sie die Glühlampe aus der
Fassung.7. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
8. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten. Drücken Sie
die Fassung in das Leuchten-
gehäuse und drehen Sie sie im
Uhrzeigersinn.
9. Bauen Sie die Leuchte wieder in
die Fahrzeugkarosserie ein.
OOS077066LOOS077068L

7-89
7
Wartung

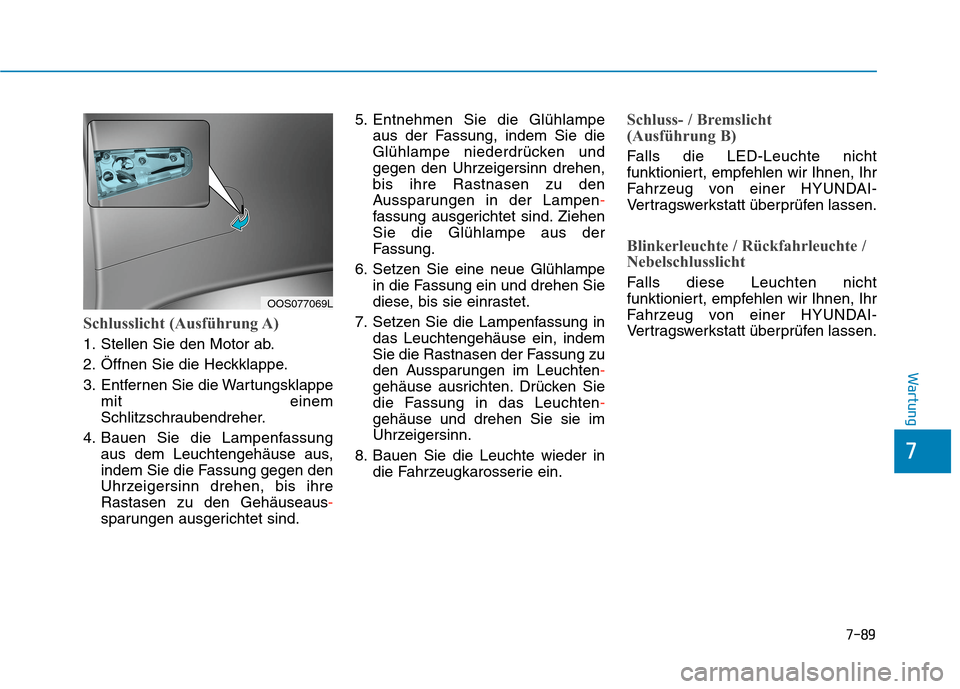

Schlusslicht (Ausführung A)
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappe
mit einem
Schlitzschraubendreher.
4. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastasen zu den Gehäuseaus-
sparungen ausgerichtet sind.5. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der Lampen-
fassung ausgerichtet sind. Ziehen
Sie die Glühlampe aus der
Fassung.
6. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
7. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten. Drücken Sie
die Fassung in das Leuchten-
gehäuse und drehen Sie sie im
Uhrzeigersinn.
8. Bauen Sie die Leuchte wieder in
die Fahrzeugkarosserie ein.
Schluss- / Bremslicht
(Ausführung B)
Falls die LED-Leuchte nicht
funktioniert, empfehlen wir Ihnen, Ihr
Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
Blinkerleuchte / Rückfahrleuchte /
Nebelschlusslicht
Falls diese Leuchten nicht
funktioniert, empfehlen wir Ihnen, Ihr
Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
OOS077069L

7-90
Wartung

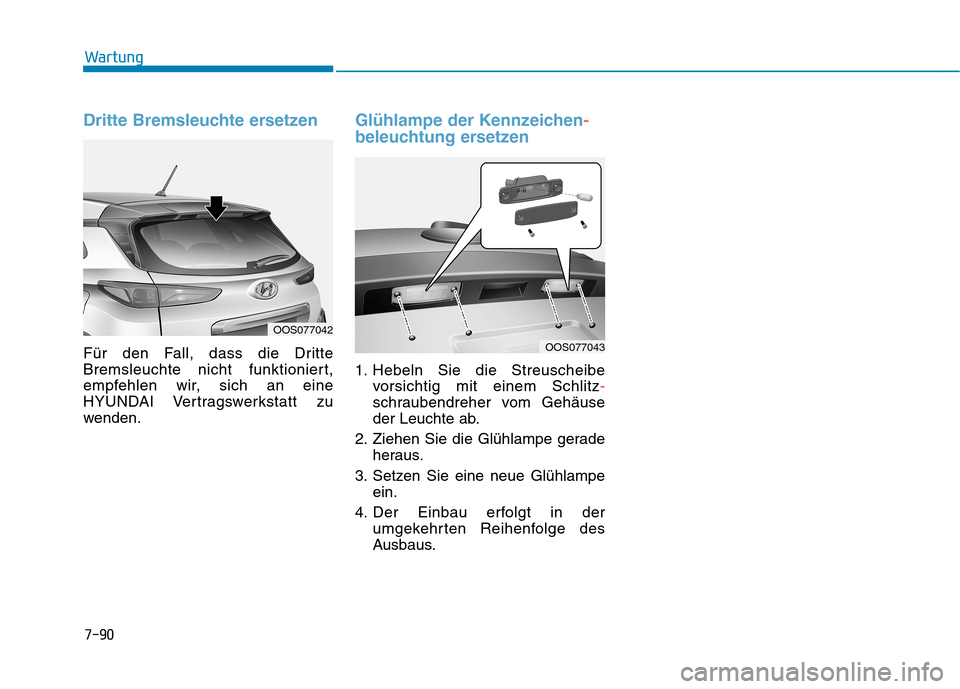

Dritte Bremsleuchte ersetzen
Für den Fall, dass die Dritte
Bremsleuchte nicht funktioniert,
empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.
Glühlampe der Kennzeichen-
beleuchtung ersetzen
1. Hebeln Sie die Streuscheibe
vorsichtig mit einem Schlitz-
schraubendreher vom Gehäuse
der Leuchte ab.
2. Ziehen Sie die Glühlampe gerade
heraus.
3. Setzen Sie eine neue Glühlampe
ein.
4. Der Einbau erfolgt in der
umgekehrten Reihenfolge des
Ausbaus.
OOS077042
OOS077043

7-91
7
Wartung

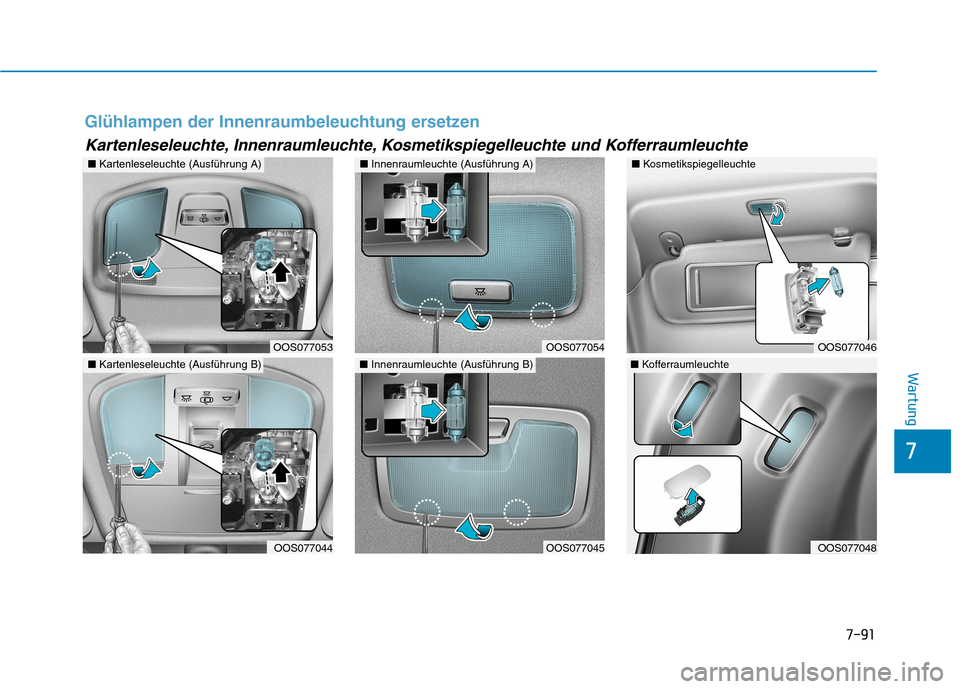

Glühlampen der Innenraumbeleuchtung ersetzen
Kartenleseleuchte, Innenraumleuchte, Kosmetikspiegelleuchte und Kofferraumleuchte
OOS077053
■Kartenleseleuchte (Ausführung A)
OOS077044
■ Kartenleseleuchte (Ausführung B)
OOS077054
■ Innenraumleuchte(Ausführung A)
OOS077045
■ Innenraumleuchte(Ausführung B)
OOS077046
â– Kosmetikspiegelleuchte
OOS077048
â– Kofferraumleuchte

7-92
Wartung
1. Hebeln Sie die Streuscheibe
vorsichtig mit einem Schlitz-
schraubendreher vom Gehäuse
der Innenraumleuchte ab.
2. Ziehen Sie die Glühlampe gerade
heraus.
3. Setzen Sie eine neue Glühlampe
in die Fassung ein.
4. Lassen Sie die Aussparungen der
Streuscheibe mit den Zungen des
Lampengehäuses fluchten und
drücken Sie auf die Streuscheibe,
damit sie einrastet.Achten Sie darauf, die
Abdeckung, die Zunge und das
Kunststoffgehäuse nicht zu
beschädigen.

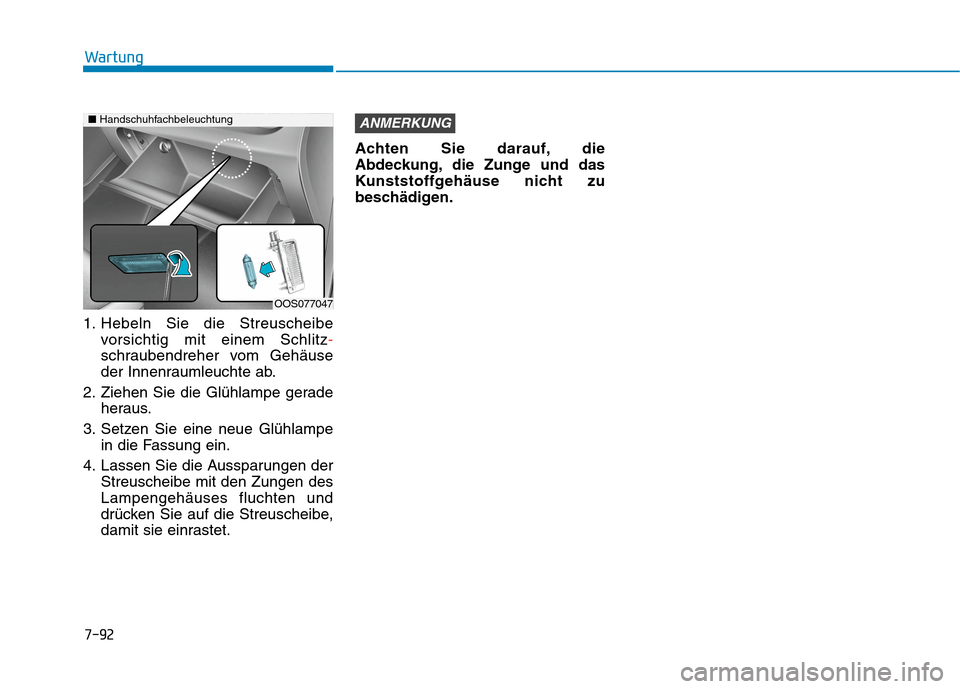

ANMERKUNGâ– Handschuhfachbeleuchtung
