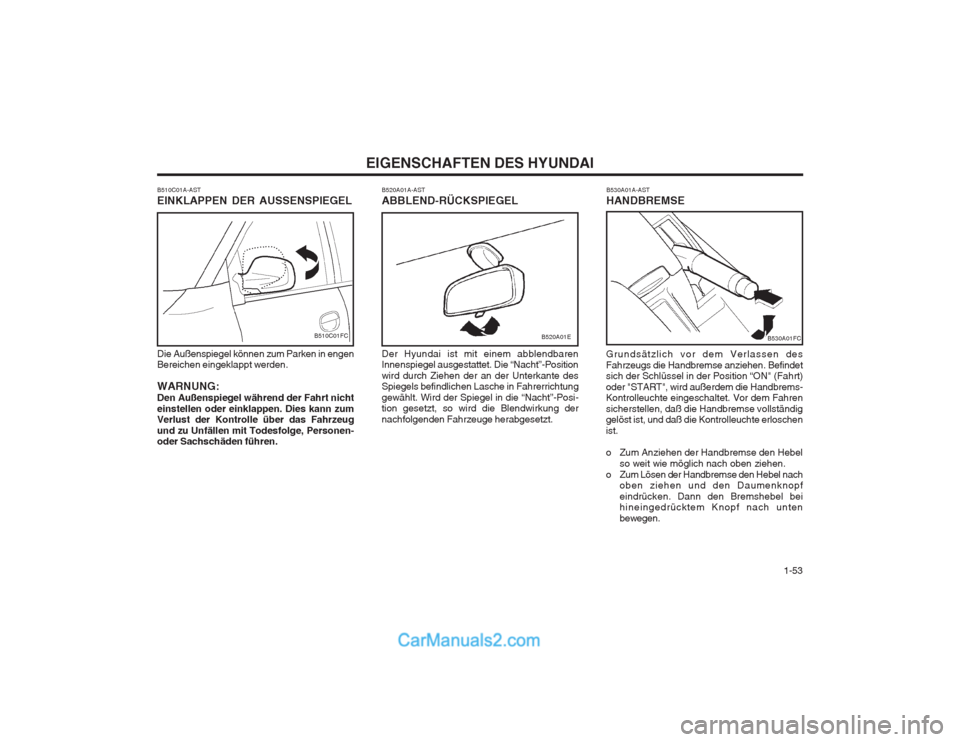

1-53
EIGENSCHAFTEN DES HYUNDAI
B530A01A-AST HANDBREMSE
Grundsätzlich vor dem Verlassen des Fahrzeugs die Handbremse anziehen. Befindet sich der Schlüssel in der Position “ON" (Fahrt) oder "START", wird außerdem die Handbrems- Kontrolleuchte eingeschaltet. Vor dem Fahren sicherstellen, daß die Handbremse vollständig gelöst ist, und daß die Kontrolleuchte erloschen ist.
o Zum Anziehen der Handbremse den Hebel so weit wie möglich nach oben ziehen.
o Zum Lösen der Handbremse den Hebel nach oben ziehen und den Daumenknopf eindrücken. Dann den Bremshebel bei hineingedrücktem Knopf nach unten bewegen.
B520A01A-AST ABBLEND-RÜCKSPIEGEL Der Hyundai ist mit einem abblendbaren Innenspiegel ausgestattet. Die “Nacht”-Position wird durch Ziehen der an der Unterkante des Spiegels befindlichen Lasche in Fahrerrichtung gewählt. Wird der Spiegel in die “Nacht”-Posi- tion gesetzt, so wird die Blendwirkung der nachfolgenden Fahrzeuge herabgesetzt.
B520A01E
B510C01A-AST EINKLAPPEN DER AUSSENSPIEGEL
Die Außenspiegel können zum Parken in engen Bereichen eingeklappt werden. WARNUNG: Den Außenspiegel während der Fahrt nichteinstellen oder einklappen. Dies kann zum Verlust der Kontrolle über das Fahrzeug und zu Unfällen mit Todesfolge, Personen- oder Sachschäden führen.
B530A01FCB510C01FC

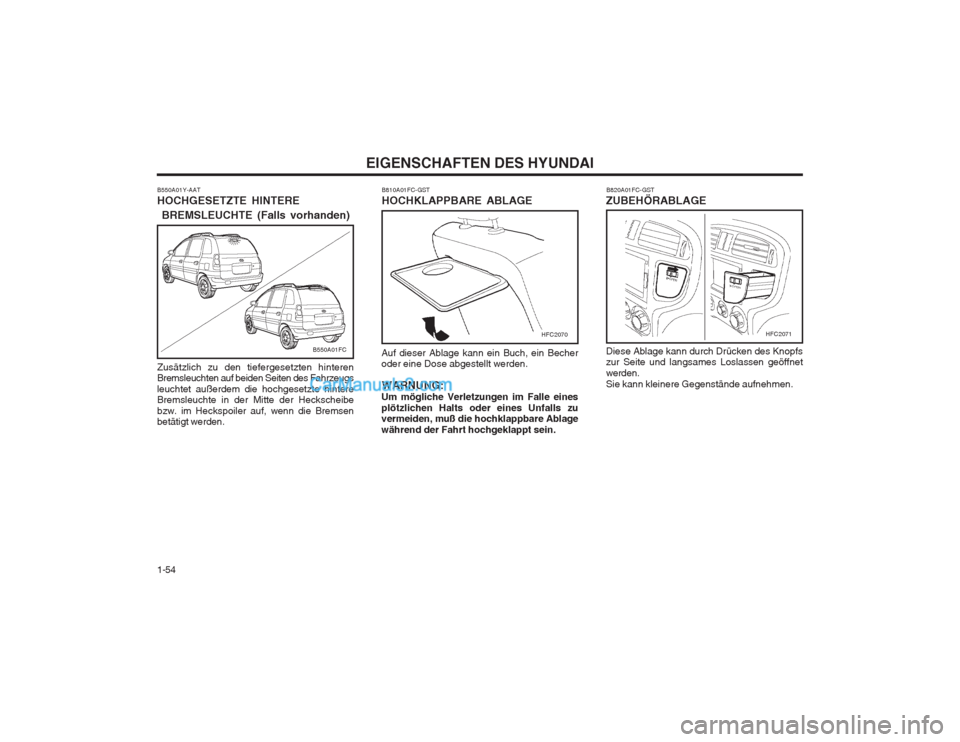

EIGENSCHAFTEN DES HYUNDAI
1-54
B550A01Y-AAT HOCHGESETZTE HINTERE BREMSLEUCHTE (Falls vorhanden) Zusätzlich zu den tiefergesetzten hinteren Bremsleuchten auf beiden Seiten des Fahrzeugs leuchtet außerdem die hochgesetzte hintere Bremsleuchte in der Mitte der Heckscheibe bzw. im Heckspoiler auf, wenn die Bremsen betätigt werden.
B550A01FC
HFC2070
B810A01FC-GST HOCHKLAPPBARE ABLAGE
Auf dieser Ablage kann ein Buch, ein Becher oder eine Dose abgestellt werden. WARNUNG:
Um mögliche Verletzungen im Falle eines plötzlichen Halts oder eines Unfalls zu vermeiden, muß die hochklappbare Ablage während der Fahrt hochgeklappt sein.
HFC2071
B820A01FC-GST
ZUBEHÖRABLAGE Diese Ablage kann durch Drücken des Knopfs zur Seite und langsames Loslassen geöffnet werden.Sie kann kleinere Gegenstände aufnehmen.

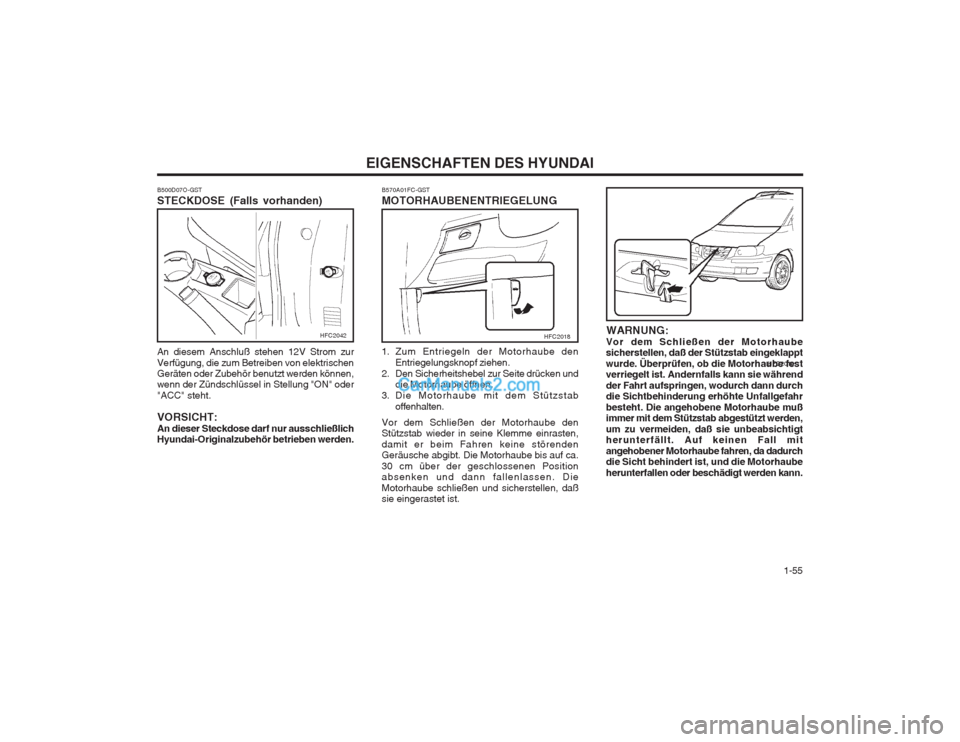

1-55
EIGENSCHAFTEN DES HYUNDAI
WARNUNG:
Vor dem Schließen der Motorhaube sicherstellen, daß der Stützstab eingeklappt wurde. Überprüfen, ob die Motorhaube fest verriegelt ist. Andernfalls kann sie während der Fahrt aufspringen, wodurch dann durch die Sichtbehinderung erhöhte Unfallgefahr besteht. Die angehobene Motorhaube muß immer mit dem Stützstab abgestützt werden, um zu vermeiden, daß sie unbeabsichtigt herunterfällt. Auf keinen Fall mit angehobener Motorhaube fahren, da dadurch die Sicht behindert ist, und die Motorhaube herunterfallen oder beschädigt werden kann.
B570A01FC-GST MOTORHAUBENENTRIEGELUNG
1. Zum Entriegeln der Motorhaube den
Entriegelungsknopf ziehen.
2. Den Sicherheitshebel zur Seite drücken und die Motorhaube öffnen.
3. Die Motorhaube mit dem Stützstab offenhalten.
Vor dem Schließen der Motorhaube den Stützstab wieder in seine Klemme einrasten, damit er beim Fahren keine störenden Geräusche abgibt. Die Motorhaube bis auf ca. 30 cm über der geschlossenen Position absenken und dann fallenlassen. Die Motorhaube schließen und sicherstellen, daß sie eingerastet ist.HFC2018
An diesem Anschluß stehen 12V Strom zur Verfügung, die zum Betreiben von elektrischen Geräten oder Zubehör benutzt werden können,wenn der Zündschlüssel in Stellung "ON" oder "ACC" steht. VORSICHT: An dieser Steckdose darf nur ausschließlich Hyundai-Originalzubehör betrieben werden.HFC2019
HFC2042
B500D07O-GST
STECKDOSE (Falls vorhanden)

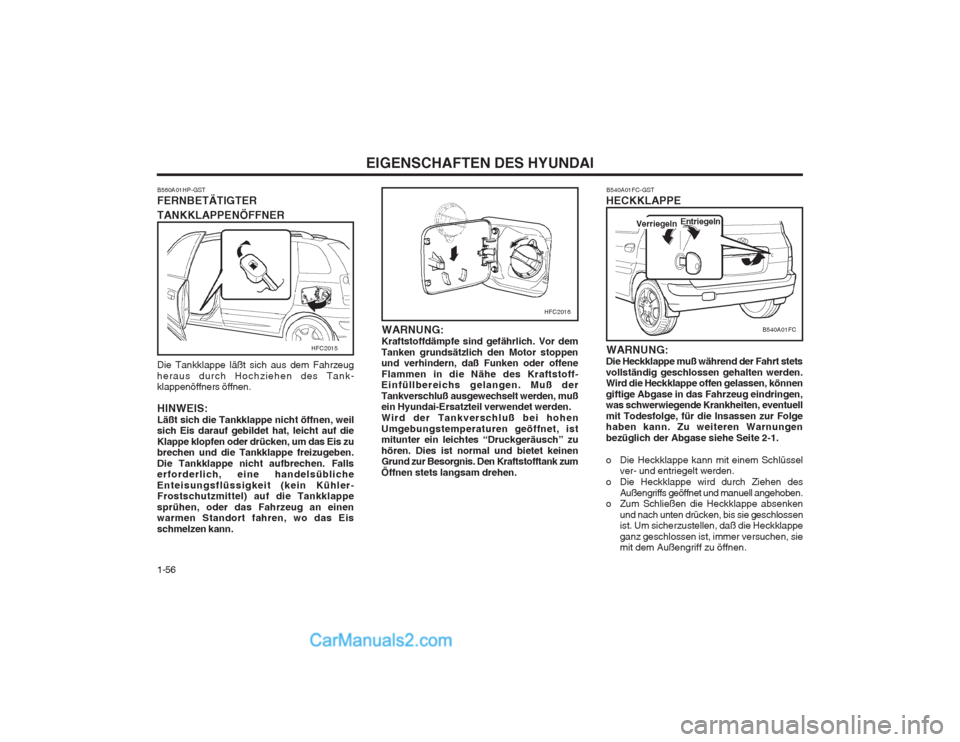

EIGENSCHAFTEN DES HYUNDAI
1-56 WARNUNG:
Kraftstoffdämpfe sind gefährlich. Vor dem Tanken grundsätzlich den Motor stoppen und verhindern, daß Funken oder offene Flammen in die Nähe des Kraftstoff- Einfüllbereichs gelangen. Muß der Tankverschluß ausgewechselt werden, muß ein Hyundai-Ersatzteil verwendet werden. Wird der Tankverschluß bei hohenUmgebungstemperaturen geöffnet, ist mitunter ein leichtes “Druckgeräusch” zu hören. Dies ist normal und bietet keinen Grund zur Besorgnis. Den Kraftstofftank zum Öffnen stets langsam drehen.
HFC2016
B540A01FC-GST
HECKKLAPPE
WARNUNG:
Die Heckklappe muß während der Fahrt stets vollständig geschlossen gehalten werden. Wird die Heckklappe offen gelassen, können giftige Abgase in das Fahrzeug eindringen, was schwerwiegende Krankheiten, eventuell mit Todesfolge, für die Insassen zur Folge haben kann. Zu weiteren Warnungen bezüglich der Abgase siehe Seite 2-1.
o Die Heckklappe kann mit einem Schlüssel ver- und entriegelt werden.
o Die Heckklappe wird durch Ziehen des Außengriffs geöffnet und manuell angehoben.
o Zum Schließen die Heckklappe absenken
und nach unten drücken, bis sie geschlossen ist. Um sicherzustellen, daß die Heckklappe ganz geschlossen ist, immer versuchen, sie mit dem Außengriff zu öffnen.
B540A01FC
Verriegeln Entriegeln
B560A01HP-GST FERNBETÄTIGTER TANKKLAPPENÖFFNER Die Tankklappe läßt sich aus dem Fahrzeug heraus durch Hochziehen des Tank- klappenöffners öffnen. HINWEIS: Läßt sich die Tankklappe nicht öffnen, weil sich Eis darauf gebildet hat, leicht auf die Klappe klopfen oder drücken, um das Eis zu brechen und die Tankklappe freizugeben. Die Tankklappe nicht aufbrechen. Falls erforderlich, eine handelsübliche Enteisungsflüssigkeit (kein Kühler- Frostschutzmittel) auf die Tankklappe sprühen, oder das Fahrzeug an einen warmen Standort fahren, wo das Eis schmelzen kann.
HFC2015

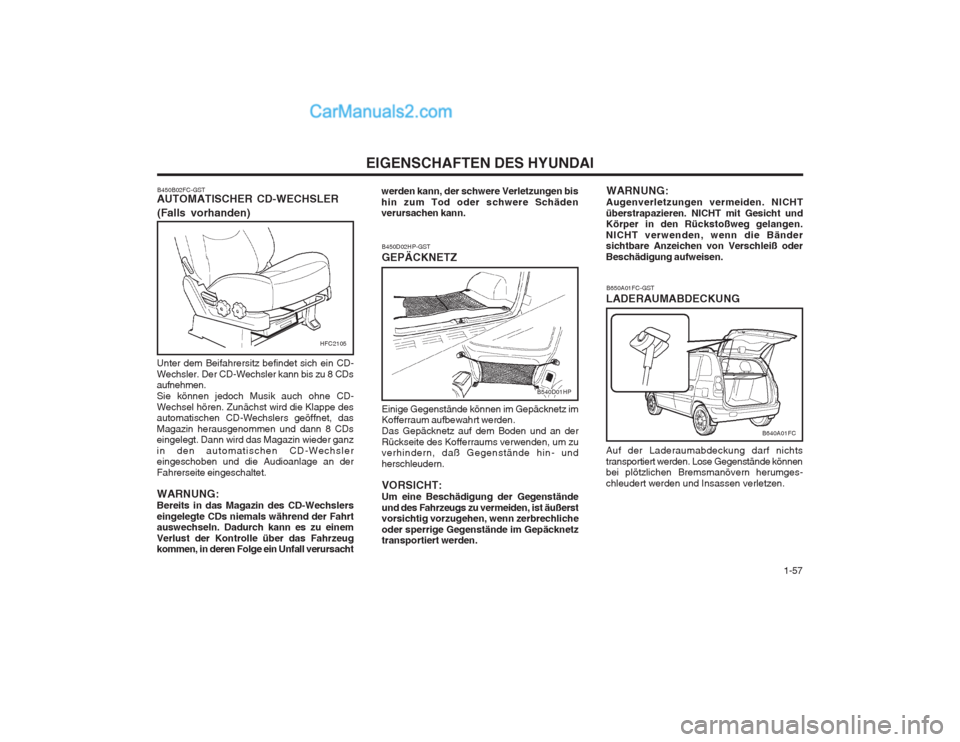

1-57
EIGENSCHAFTEN DES HYUNDAI
B450D02HP-GST GEPÄCKNETZ Einige Gegenstände können im Gepäcknetz im Kofferraum aufbewahrt werden. Das Gepäcknetz auf dem Boden und an derRückseite des Kofferraums verwenden, um zu verhindern, daß Gegenstände hin- und herschleudern. VORSICHT: Um eine Beschädigung der Gegenständeund des Fahrzeugs zu vermeiden, ist äußerst vorsichtig vorzugehen, wenn zerbrechliche oder sperrige Gegenstände im Gepäcknetz transportiert werden.
B540D01HP
B640A01FC
B650A01FC-GST
LADERAUMABDECKUNG Auf der Laderaumabdeckung darf nichts transportiert werden. Lose Gegenstände können bei plötzlichen Bremsmanövern herumges- chleudert werden und Insassen verletzen.
Unter dem Beifahrersitz befindet sich ein CD-Wechsler. Der CD-Wechsler kann bis zu 8 CDs aufnehmen. Sie können jedoch Musik auch ohne CD-Wechsel hören. Zunächst wird die Klappe des automatischen CD-Wechslers geöffnet, das Magazin herausgenommen und dann 8 CDs eingelegt. Dann wird das Magazin wieder ganz in den automatischen CD-Wechsler eingeschoben und die Audioanlage an der Fahrerseite eingeschaltet. WARNUNG: Bereits in das Magazin des CD-Wechslerseingelegte CDs niemals während der Fahrt auswechseln. Dadurch kann es zu einem Verlust der Kontrolle über das Fahrzeug kommen, in deren Folge ein Unfall verursacht B450B02FC-GST
AUTOMATISCHER CD-WECHSLER
(Falls vorhanden)
HFC2105
werden kann, der schwere Verletzungen bis hin zum Tod oder schwere Schäden verursachen kann. WARNUNG:
Augenverletzungen vermeiden. NICHT überstrapazieren. NICHT mit Gesicht und Körper in den Rückstoßweg gelangen. NICHT verwenden, wenn die Bänder sichtbare Anzeichen von Verschleiß oder Beschädigung aufweisen.

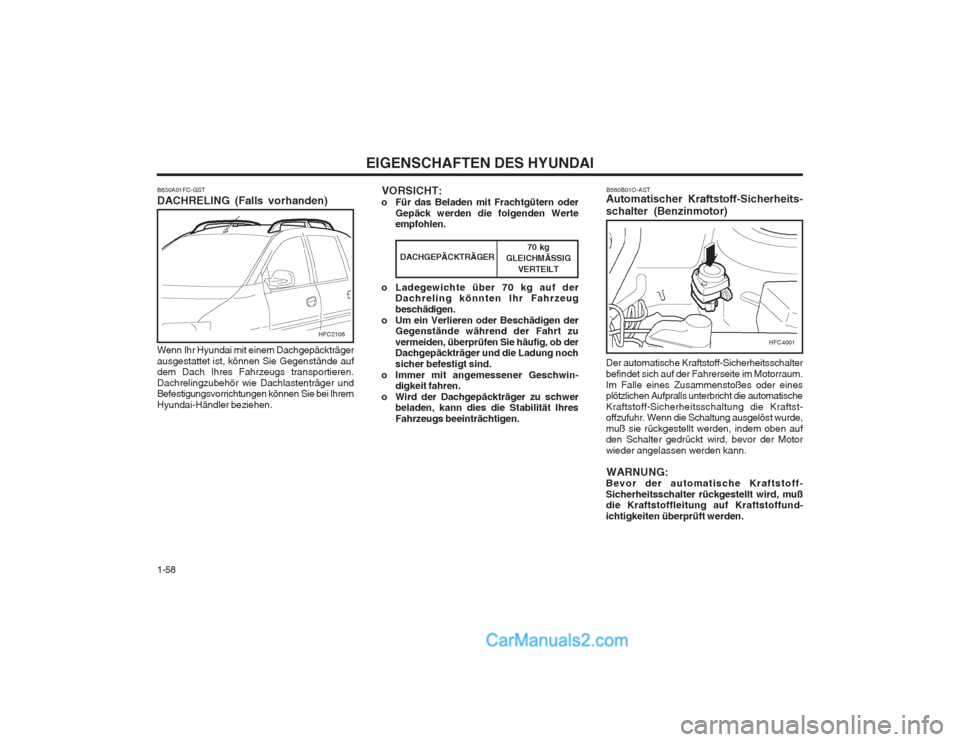

EIGENSCHAFTEN DES HYUNDAI
1-58 VORSICHT:
o Für das Beladen mit Frachtgütern oder
Gepäck werden die folgenden Werte empfohlen. B560B01O-AST
Automatischer Kraftstoff-Sicherheits- schalter (Benzinmotor) Der automatische Kraftstoff-Sicherheitsschalter befindet sich auf der Fahrerseite im Motorraum.Im Falle eines Zusammenstoßes oder eines plötzlichen Aufpralls unterbricht die automatische Kraftstoff-Sicherheitsschaltung die Kraftst- offzufuhr. Wenn die Schaltung ausgelöst wurde, muß sie rückgestellt werden, indem oben auf den Schalter gedrückt wird, bevor der Motor wieder angelassen werden kann.
WARNUNG:
Bevor der automatische Kraftstoff-Sicherheitsschalter rückgestellt wird, muß
die Kraftstoffleitung auf Kraftstoffund- ichtigkeiten überprüft werden.
HFC4001
o Ladegewichte über 70 kg auf der Dachreling könnten lhr Fahrzeug beschädigen.
o Um ein Verlieren oder Beschädigen der Gegenstände während der Fahrt zuvermeiden, überprüfen Sie häufig, ob der Dachgepäckträger und die Ladung noch sicher befestigt sind.
o Immer mit angemessener Geschwin- digkeit fahren.
o Wird der Dachgepäckträger zu schwer beladen, kann dies die Stabilität IhresFahrzeugs beeinträchtigen.DACHGEPÄCKTRÄGER
70 kg
GLEICHMÄSSIG VERTEILT
HFC2106
B630A01FC-GST DACHRELING (Falls vorhanden) Wenn Ihr Hyundai mit einem Dachgepäckträger ausgestattet ist, können Sie Gegenstände auf dem Dach Ihres Fahrzeugs transportieren. Dachrelingzubehör wie Dachlastenträger und Befestigungsvorrichtungen können Sie bei lhrem Hyundai-Händler beziehen.

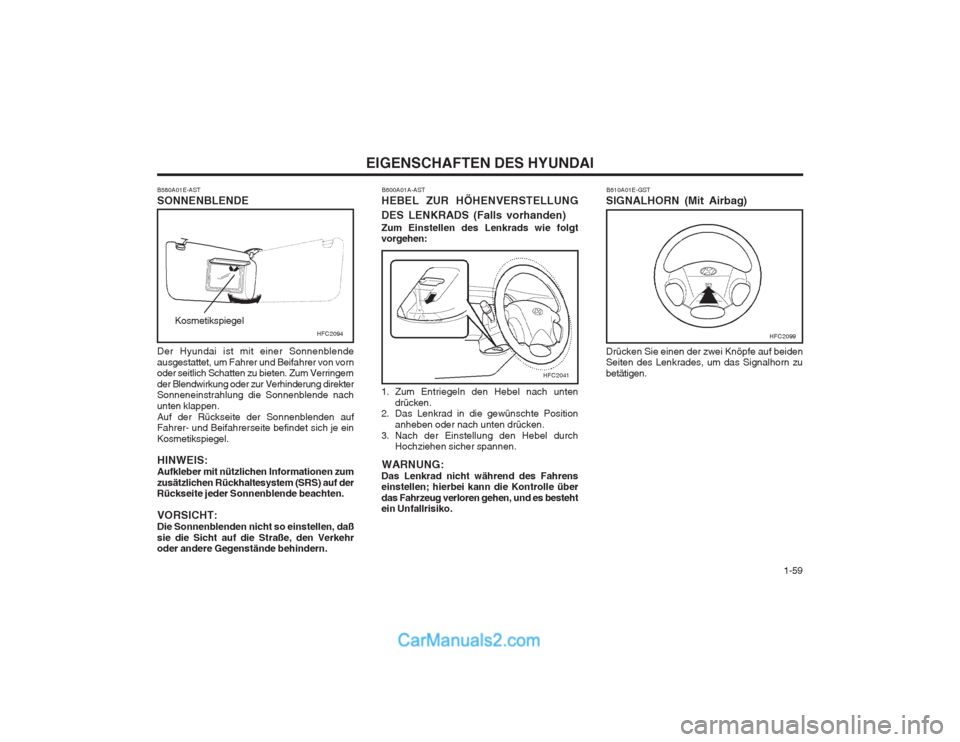

1-59
EIGENSCHAFTEN DES HYUNDAI
B600A01A-AST
HEBEL ZUR HÖHENVERSTELLUNG DES LENKRADS (Falls vorhanden) Zum Einstellen des Lenkrads wie folgt vorgehen:
1. Zum Entriegeln den Hebel nach unten drücken.
2. Das Lenkrad in die gewünschte Position
anheben oder nach unten drücken.
3. Nach der Einstellung den Hebel durch Hochziehen sicher spannen.
WARNUNG:
Das Lenkrad nicht während des Fahrens einstellen; hierbei kann die Kontrolle über
das Fahrzeug verloren gehen, und es besteht ein Unfallrisiko. B610A01E-GST
SIGNALHORN (Mit Airbag)
HFC2041
HFC2099
Drücken Sie einen der zwei Knöpfe auf beiden Seiten des Lenkrades, um das Signalhorn zu betätigen.
B580A01E-AST SONNENBLENDE Der Hyundai ist mit einer Sonnenblende ausgestattet, um Fahrer und Beifahrer von vorn
oder seitlich Schatten zu bieten. Zum Verringern der Blendwirkung oder zur Verhinderung direkter Sonneneinstrahlung die Sonnenblende nach unten klappen.Auf der Rückseite der Sonnenblenden auf Fahrer- und Beifahrerseite befindet sich je ein Kosmetikspiegel. HINWEIS: Aufkleber mit nützlichen Informationen zumzusätzlichen Rückhaltesystem (SRS) auf der Rückseite jeder Sonnenblende beachten. VORSICHT: Die Sonnenblenden nicht so einstellen, daßsie die Sicht auf die Straße, den Verkehr oder andere Gegenstände behindern. Kosmetikspiegel
HFC2094

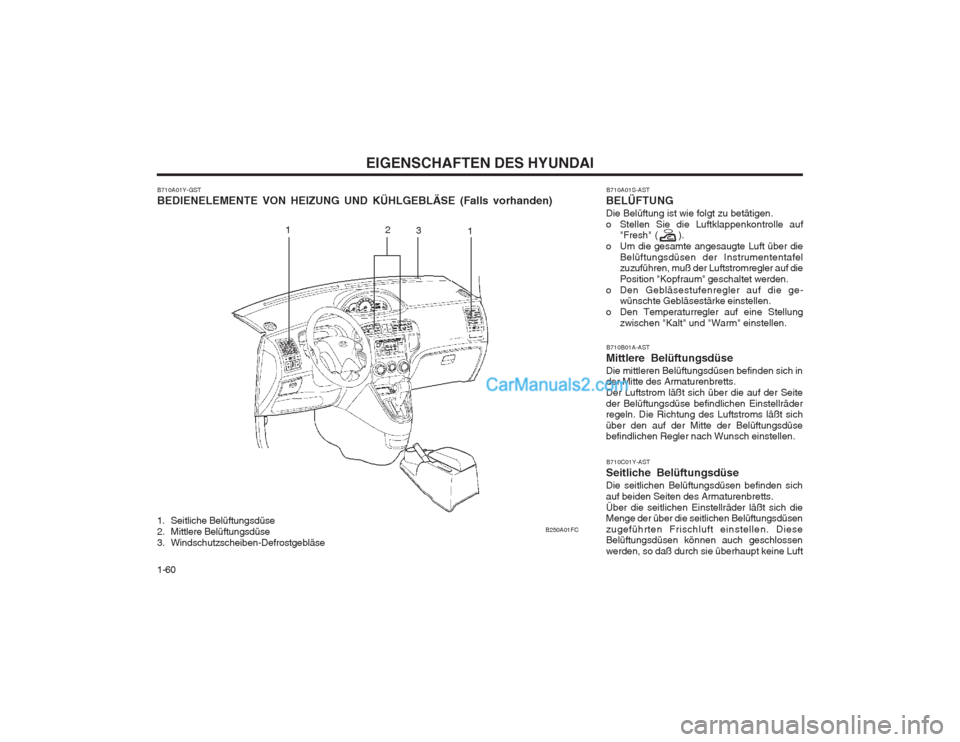

EIGENSCHAFTEN DES HYUNDAI
1-60
1 1
2
3
B250A01FC
B710A01Y-GST BEDIENELEMENTE VON HEIZUNG UND KÜHLGEBLÄSE (Falls vorhanden)
B710C01Y-AST
Seitliche BelüftungsdüseDie seitlichen Belüftungsdüsen befinden sich auf beiden Seiten des Armaturenbretts.Über die seitlichen Einstellräder läßt sich die Menge der über die seitlichen Belüftungsdüsen zugeführten Frischluft einstellen. Diese Belüftungsdüsen können auch geschlossen werden, so daß durch sie überhaupt keine Luft B710B01A-AST
Mittlere Belüftungsdüse Die mittleren Belüftungsdüsen befinden sich in der Mitte des Armaturenbretts. Der Luftstrom läßt sich über die auf der Seiteder Belüftungsdüse befindlichen Einstellräder regeln. Die Richtung des Luftstroms läßt sich über den auf der Mitte der Belüftungsdüse befindlichen Regler nach Wunsch einstellen.
1. Seitliche Belüftungsdüse
2. Mittlere Belüftungsdüse
3. Windschutzscheiben-Defrostgebläse B710A01S-AST
BELÜFTUNG Die Belüftung ist wie folgt zu betätigen.
o Stellen Sie die Luftklappenkontrolle auf "Fresh" ( ).
o Um die gesamte angesaugte Luft über die Belüftungsdüsen der Instrumententafel zuzuführen, muß der Luftstromregler auf die Position "Kopfraum" geschaltet werden.
o Den Gebläsestufenregler auf die ge- wünschte Gebläsestärke einstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm" einstellen.

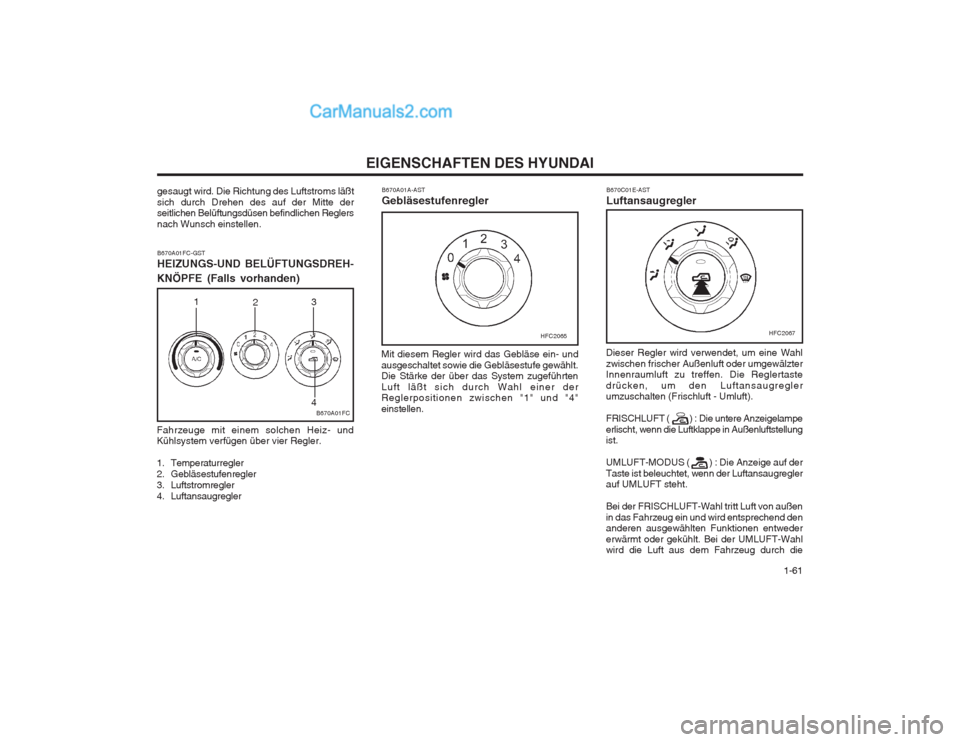

1-61
EIGENSCHAFTEN DES HYUNDAI
B670C01E-AST Luftansaugregler
Dieser Regler wird verwendet, um eine Wahl zwischen frischer Außenluft oder umgewälzter Innenraumluft zu treffen. Die Reglertaste
drücken, um den Luftansaugregler umzuschalten (Frischluft - Umluft). FRISCHLUFT ( ) : Die untere Anzeigelampe erlischt, wenn die Luftklappe in Außenluftstellung ist. UMLUFT-MODUS ( ) : Die Anzeige auf der Taste ist beleuchtet, wenn der Luftansaugregler auf UMLUFT steht. Bei der FRISCHLUFT-Wahl tritt Luft von außen in das Fahrzeug ein und wird entsprechend den anderen ausgewählten Funktionen entweder erwärmt oder gekühlt. Bei der UMLUFT-Wahl wird die Luft aus dem Fahrzeug durch die
B670A01A-AST Gebläsestufenregler
Fahrzeuge mit einem solchen Heiz- und Kühlsystem verfügen über vier Regler.
1. Temperaturregler
2. Gebläsestufenregler
3. Luftstromregler
4. Luftansaugregler Mit diesem Regler wird das Gebläse ein- undausgeschaltet sowie die Gebläsestufe gewählt. Die Stärke der über das System zugeführten Luft läßt sich durch Wahl einer der Reglerpositionen zwischen "1" und "4" einstellen.
B670A01FC-GST HEIZUNGS-UND BELÜFTUNGSDREH-
KNÖPFE (Falls vorhanden) gesaugt wird. Die Richtung des Luftstroms läßt sich durch Drehen des auf der Mitte der seitlichen Belüftungsdüsen befindlichen Reglers nach Wunsch einstellen.
B670A01FC
1
23 4
HFC2065HFC2067

EIGENSCHAFTEN DES HYUNDAI

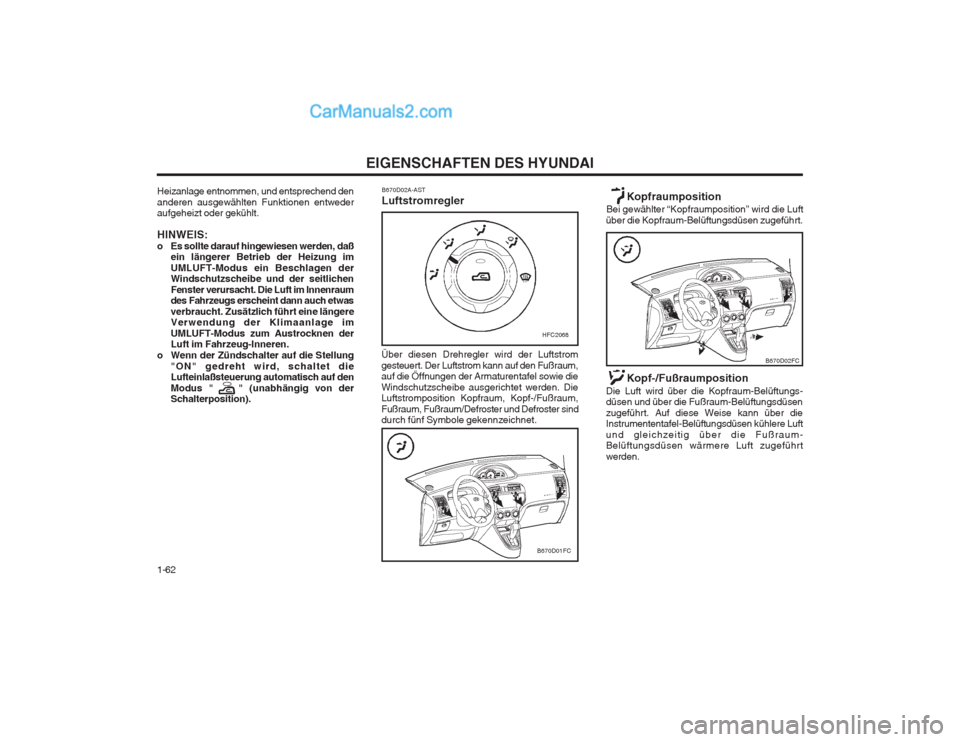

1-62
Heizanlage entnommen, und entsprechend den anderen ausgewählten Funktionen entweder aufgeheizt oder gekühlt. HINWEIS:
o Es sollte darauf hingewiesen werden, daß
ein längerer Betrieb der Heizung imUMLUFT-Modus ein Beschlagen der Windschutzscheibe und der seitlichen Fenster verursacht. Die Luft im Innenraum des Fahrzeugs erscheint dann auch etwas
verbraucht. Zusätzlich führt eine längereVerwendung der Klimaanlage im UMLUFT-Modus zum Austrocknen der Luft im Fahrzeug-Inneren.
o Wenn der Zündschalter auf die Stellung "ON" gedreht wird, schaltet dieLufteinlaßsteuerung automatisch auf den Modus " " (unabhängig von der Schalterposition). B670D02A-AST Luftstromregler
Über diesen Drehregler wird der Luftstrom gesteuert. Der Luftstrom kann auf den Fußraum, auf die Öffnungen der Armaturentafel sowie die Windschutzscheibe ausgerichtet werden. Die Luftstromposition Kopfraum, Kopf-/Fußraum,
Fußraum, Fußraum/Defroster und Defroster sind durch fünf Symbole gekennzeichnet.
HFC2068
B670D01FC
B670D02FC
Kopfraumposition
Bei gewählter “Kopfraumposition” wird die Luft
über die Kopfraum-Belüftungsdüsen zugeführt.
Kopf-/Fußraumposition
Die Luft wird über die Kopfraum-Belüftungs- düsen und über die Fußraum-Belüftungsdüsen zugeführt. Auf diese Weise kann über die Instrumententafel-Belüftungsdüsen kühlere Luft und gleichzeitig über die Fußraum- Belüftungsdüsen wärmere Luft zugeführt werden.
