COMPONENTES DE SU HYUNDAI 1-33

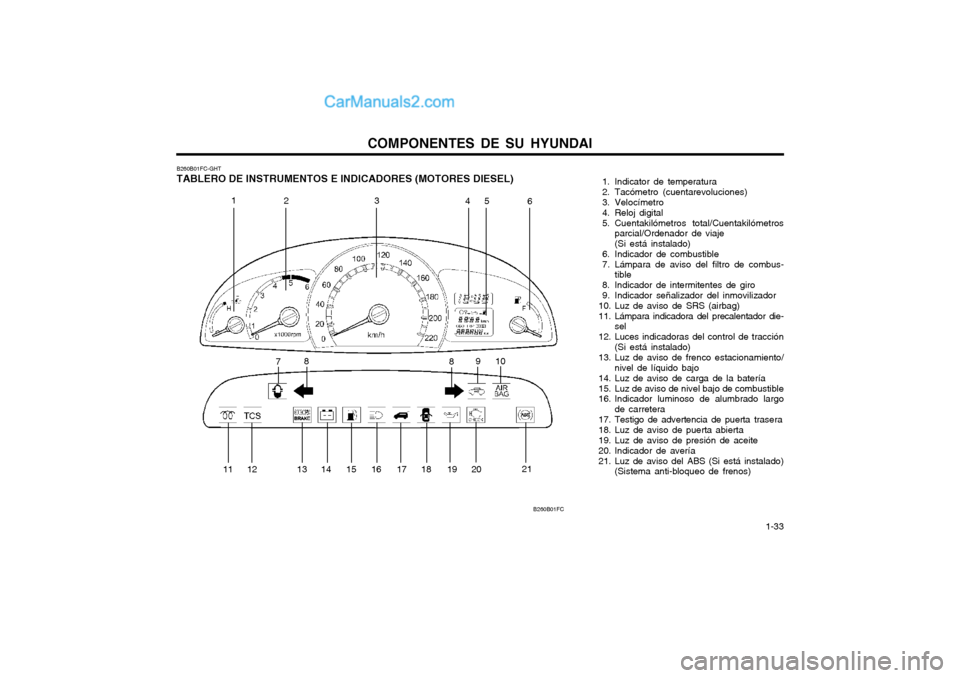

B260B01FC-GHT TABLERO DE INSTRUMENTOS E INDICADORES (MOTORES DIESEL)
B260B01FC
123 45
6
7 8
910
8
11 12 13 14 1516 17 18 19
2021
1. Indicator de temperatura
2. Tacómetro (cuentarevoluciones)
3. Velocímetro
4. Reloj digital
5. Cuentakilómetros total/Cuentakilómetros
parcial/Ordenador de viaje (Si está instalado)
6. Indicador de combustible
7. Lámpara de aviso del filtro de combus- tible
8. Indicador de intermitentes de giro
9. Indicador señalizador del inmovilizador
10. Luz de aviso de SRS (airbag)
11. Lámpara indicadora del precalentador die- sel
12. Luces indicadoras del control de tracción (Si está instalado)
13. Luz de aviso de frenco estacionamiento/ nivel de líquido bajo
14. Luz de aviso de carga de la batería
15. Luz de aviso de nivel bajo de combustible
16. Indicador luminoso de alumbrado largo de carretera
17. Testigo de advertencia de puerta trasera
18. Luz de aviso de puerta abierta
19. Luz de aviso de presión de aceite
20. Indicador de avería
21. Luz de aviso del ABS (Si está instalado) (Sistema anti-bloqueo de frenos)
Page 42 of 136

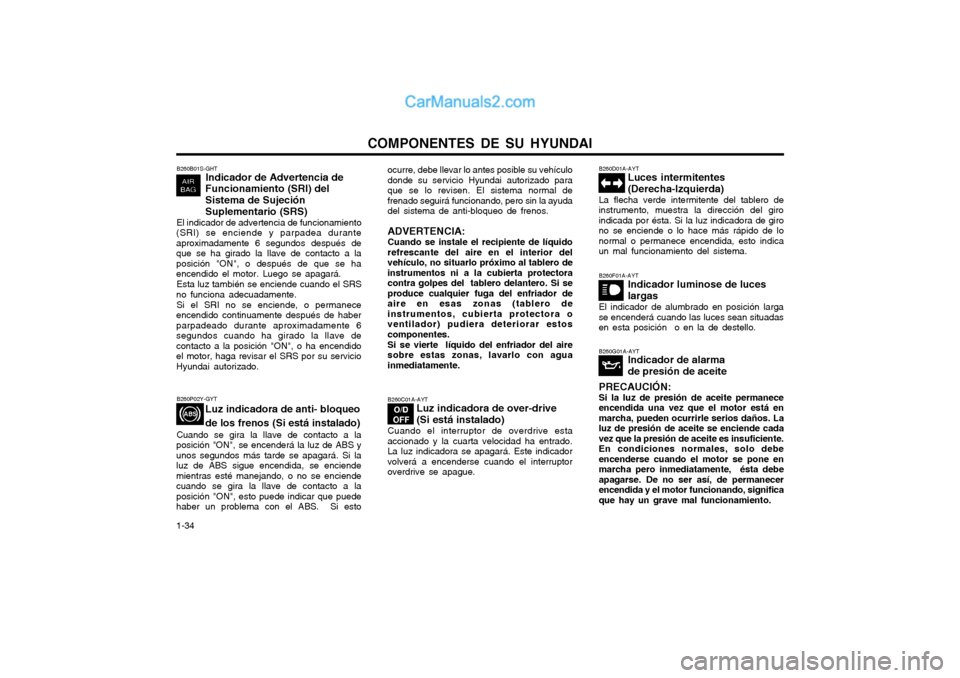

COMPONENTES DE SU HYUNDAI
1-34 B260B01S-GHT
Indicador de Advertencia de
Funcionamiento (SRI) del Sistema de Sujeción Suplementario (SRS)
El indicador de advertencia de funcionamiento
(SRI) se enciende y parpadea durante aproximadamente 6 segundos después deque se ha girado la llave de contacto a laposición "ON", o después de que se haencendido el motor. Luego se apagará.
Esta luz también se enciende cuando el SRS
no funciona adecuadamente.
Si el SRI no se enciende, o permanece
encendido continuamente después de haberparpadeado durante aproximadamente 6segundos cuando ha girado la llave decontacto a la posición "ON", o ha encendidoel motor, haga revisar el SRS por su servicioHyundai autorizado.
B260D01A-AYT Luces intermitentes (Derecha-Izquierda)
La flecha verde intermitente del tablero de instrumento, muestra la dirección del giroindicada por ésta. Si la luz indicadora de girono se enciende o lo hace más rápido de lonormal o permanece encendida, esto indicaun mal funcionamiento del sistema.
B260C01A-AYT Luz indicadora de over-drive (Si está instalado)
Cuando el interruptor de overdrive esta
accionado y la cuarta velocidad ha entrado. La luz indicadora se apagará. Este indicadorvolverá a encenderse cuando el interruptoroverdrive se apague.
B260F01A-AYT Indicador luminose de luces largas
El indicador de alumbrado en posición larga se encenderá cuando las luces sean situadasen esta posición o en la de destello.
B260G01A-AYT Indicador de alarma de presión de aceite
PRECAUCIÓN: Si la luz de presión de aceite permanece encendida una vez que el motor está enmarcha, pueden ocurrirle serios daños. Laluz de presión de aceite se enciende cadavez que la presión de aceite es insuficiente.En condiciones normales, solo debeencenderse cuando el motor se pone enmarcha pero inmediatamente, ésta debeapagarse. De no ser así, de permanecerencendida y el motor funcionando, significaque hay un grave mal funcionamiento.
B260P02Y-GYT Luz indicadora de anti- bloqueo de los frenos (Si está instalado)
Cuando se gira la llave de contacto a la
posición "ON", se encenderá la luz de ABS y unos segundos más tarde se apagará. Si laluz de ABS sigue encendida, se enciendemientras esté manejando, o no se enciendecuando se gira la llave de contacto a laposición "ON", esto puede indicar que puedehaber un problema con el ABS. Si esto ocurre, debe llevar lo antes posible su vehículodonde su servicio Hyundai autorizado paraque se lo revisen. El sistema normal defrenado seguirá funcionando, pero sin la ayudadel sistema de anti-bloqueo de frenos. ADVERTENCIA: Cuando se instale el recipiente de líquido refrescante del aire en el interior delvehículo, no situarlo próximo al tablero deinstrumentos ni a la cubierta protectoracontra golpes del tablero delantero. Si seproduce cualquier fuga del enfriador deaire en esas zonas (tablero deinstrumentos, cubierta protectora oventilador) pudiera deteriorar estoscomponentes. Si se vierte líquido del enfriador del aire sobre estas zonas, lavarlo con aguainmediatamente.
Page 43 of 136

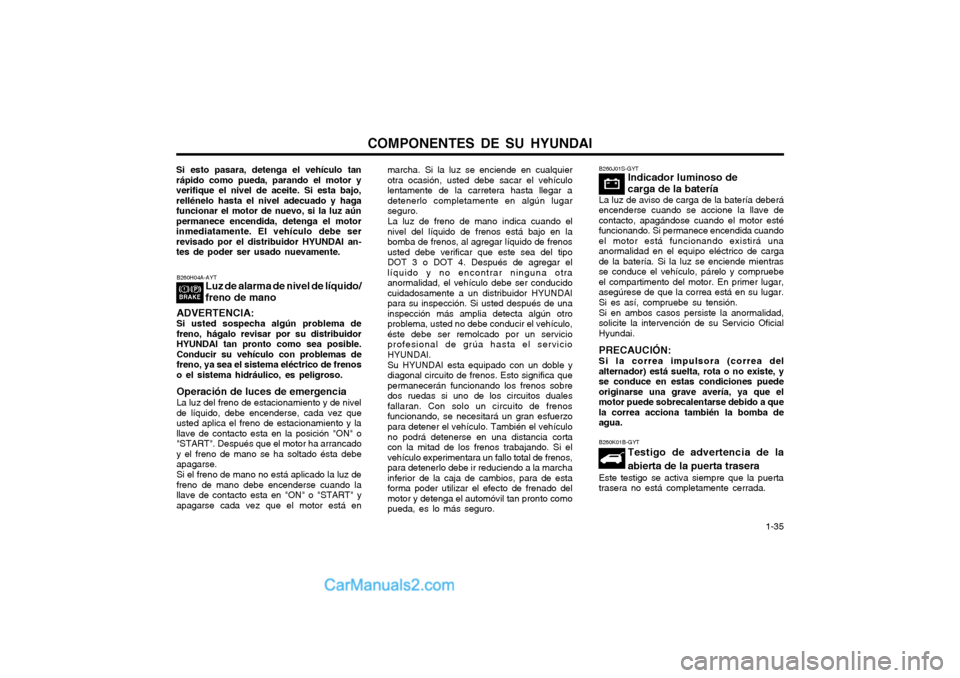

COMPONENTES DE SU HYUNDAI 1-35
marcha. Si la luz se enciende en cualquier otra ocasión, usted debe sacar el vehículolentamente de la carretera hasta llegar adetenerlo completamente en algún lugarseguro.
La luz de freno de mano indica cuando el
nivel del líquido de frenos está bajo en labomba de frenos, al agregar líquido de frenosusted debe verificar que este sea del tipoDOT 3 o DOT 4. Después de agregar ellíquido y no encontrar ninguna otraanormalidad, el vehículo debe ser conducidocuidadosamente a un distribuidor HYUNDAIpara su inspección. Si usted después de unainspección más amplia detecta algún otroproblema, usted no debe conducir el vehículo,éste debe ser remolcado por un servicioprofesional de grúa hasta el servicioHYUNDAI.
Su HYUNDAI esta equipado con un doble y
diagonal circuito de frenos. Esto significa quepermanecerán funcionando los frenos sobredos ruedas si uno de los circuitos dualesfallaran. Con solo un circuito de frenosfuncionando, se necesitará un gran esfuerzopara detener el vehículo. También el vehículo
no podrá detenerse en una distancia corta
con la mitad de los frenos trabajando. Si elvehículo experimentara un fallo total de frenos,para detenerlo debe ir reduciendo a la marchainferior de la caja de cambios, para de estaforma poder utilizar el efecto de frenado delmotor y detenga el automóvil tan pronto comopueda, es lo más seguro. B260J01S-GYT
Indicador luminoso de carga de la batería
La luz de aviso de carga de la batería deberá
encenderse cuando se accione la llave de contacto, apagándose cuando el motor estéfuncionando. Si permanece encendida cuandoel motor está funcionando existirá unaanormalidad en el equipo eléctrico de cargade la batería. Si la luz se enciende mientrasse conduce el vehículo, párelo y compruebeel compartimento del motor. En primer lugar,asegúrese de que la correa está en su lugar.Si es así, compruebe su tensión.
Si en ambos casos persiste la anormalidad,
solicite la intervención de su Servicio OficialHyundai.
PRECAUCIÓN: Si la correa impulsora (correa del
alternador) está suelta, rota o no existe, y se conduce en estas condiciones puedeoriginarse una grave avería, ya que elmotor puede sobrecalentarse debido a quela correa acciona también la bomba deagua.
B260H04A-AYT Luz de alarma de nivel de líquido/ freno de mano
ADVERTENCIA: Si usted sospecha algún problema defreno, hágalo revisar por su distribuidorHYUNDAI tan pronto como sea posible.Conducir su vehículo con problemas defreno, ya sea el sistema eléctrico de frenoso el sistema hidráulico, es peligroso. Operación de luces de emergencia La luz del freno de estacionamiento y de nivel de líquido, debe encenderse, cada vez queusted aplica el freno de estacionamiento y lallave de contacto esta en la posición "ON" o"START". Después que el motor ha arrancadoy el freno de mano se ha soltado ésta debeapagarse. Si el freno de mano no está aplicado la luz de freno de mano debe encenderse cuando lallave de contacto esta en "ON" o "START" yapagarse cada vez que el motor está en
Si esto pasara, detenga el vehículo tan rápido como pueda, parando el motor yverifique el nivel de aceite. Si esta bajo,rellénelo hasta el nivel adecuado y hagafuncionar el motor de nuevo, si la luz aúnpermanece encendida, detenga el motorinmediatamente. El vehículo debe serrevisado por el distribuidor HYUNDAI an-tes de poder ser usado nuevamente.
B260K01B-GYTTestigo de advertencia de la abierta de la puerta trasera
Este testigo se activa siempre que la puerta trasera no está completamente cerrada.
Page 44 of 136

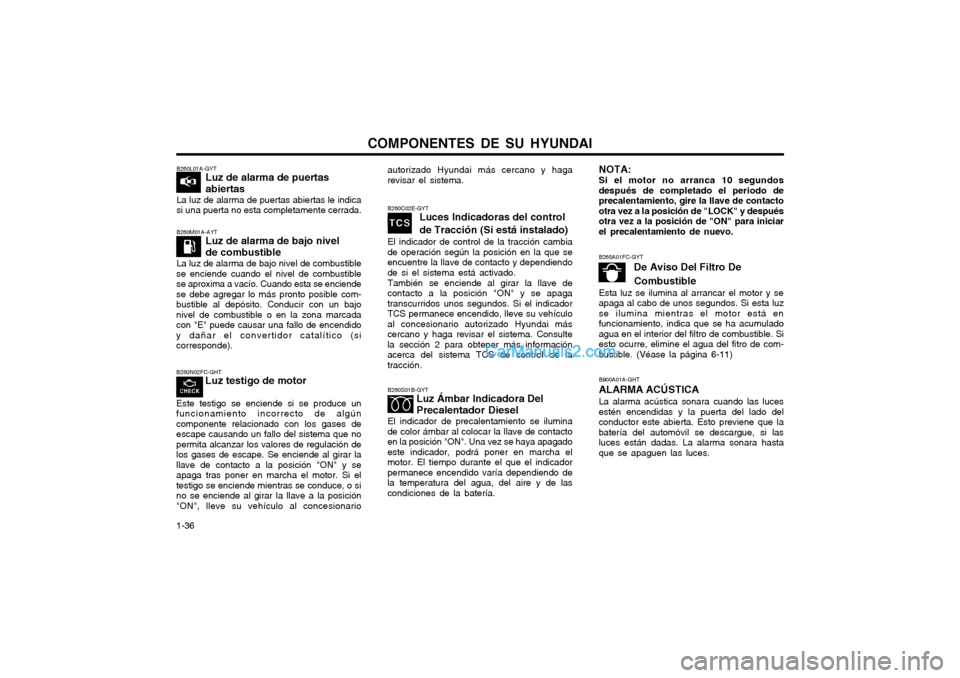

COMPONENTES DE SU HYUNDAI
1-36
B260N02FC-GHT
Luz testigo de motor
Este testigo se enciende si se produce un funcionamiento incorrecto de algúncomponente relacionado con los gases deescape causando un fallo del sistema que nopermita alcanzar los valores de regulación delos gases de escape. Se enciende al girar lallave de contacto a la posición "ON" y seapaga tras poner en marcha el motor. Si eltestigo se enciende mientras se conduce, o sino se enciende al girar la llave a la posición"ON", lleve su vehículo al concesionario
B260C02E-GYT Luces Indicadoras del control
de Tracción (Si está instalado)
El indicador de control de la tracción cambia
de operación según la posición en la que se encuentre la llave de contacto y dependiendode si el sistema está activado.
También se enciende al girar la llave de
contacto a la posición "ON" y se apagatranscurridos unos segundos. Si el indicadorTCS permanece encendido, lleve su vehículoal concesionario autorizado Hyundai máscercano y haga revisar el sistema. Consultela sección 2 para obtener más informaciónacerca del sistema TCS de control de latracción.
B260L01A-GYT Luz de alarma de puertas abiertas
La luz de alarma de puertas abiertas le indica si una puerta no esta completamente cerrada.
B260M01A-AYT Luz de alarma de bajo nivel de combustible
La luz de alarma de bajo nivel de combustible
se enciende cuando el nivel de combustible se aproxima a vacío. Cuando esta se enciendese debe agregar lo más pronto posible com-bustible al depósito. Conducir con un bajonivel de combustible o en la zona marcadacon "E" puede causar una fallo de encendidoy dañar el convertidor catalítico (sicorresponde).
B265A01FC-GYT
De Aviso Del Filtro De Combustible
Esta luz se ilumina al arrancar el motor y se apaga al cabo de unos segundos. Si esta luzse ilumina mientras el motor está enfuncionamiento, indica que se ha acumuladoagua en el interior del filtro de combustible. Siesto ocurre, elimine el agua del fitro de com-bustible. (Véase la página 6-11)
B260S01B-GYT Luz Ámbar Indicadora Del Precalentador Diesel
El indicador de precalentamiento se ilumina
de color ámbar al colocar la llave de contacto en la posición "ON". Una vez se haya apagadoeste indicador, podrá poner en marcha elmotor. El tiempo durante el que el indicadorpermanece encendido varía dependiendo dela temperatura del agua, del aire y de lascondiciones de la batería.
autorizado Hyundai más cercano y haga revisar el sistema. NOTA: Si el motor no arranca 10 segundos después de completado el periodo deprecalentamiento, gire la llave de contactootra vez a la posición de "LOCK" y despuésotra vez a la posición de "ON" para iniciarel precalentamiento de nuevo. B900A01A-GHT ALARMA ACÚSTICA La alarma acústica sonara cuando las luces estén encendidas y la puerta del lado delconductor este abierta. Esto previene que labatería del automóvil se descargue, si lasluces están dadas. La alarma sonara hastaque se apaguen las luces.
Page 45 of 136

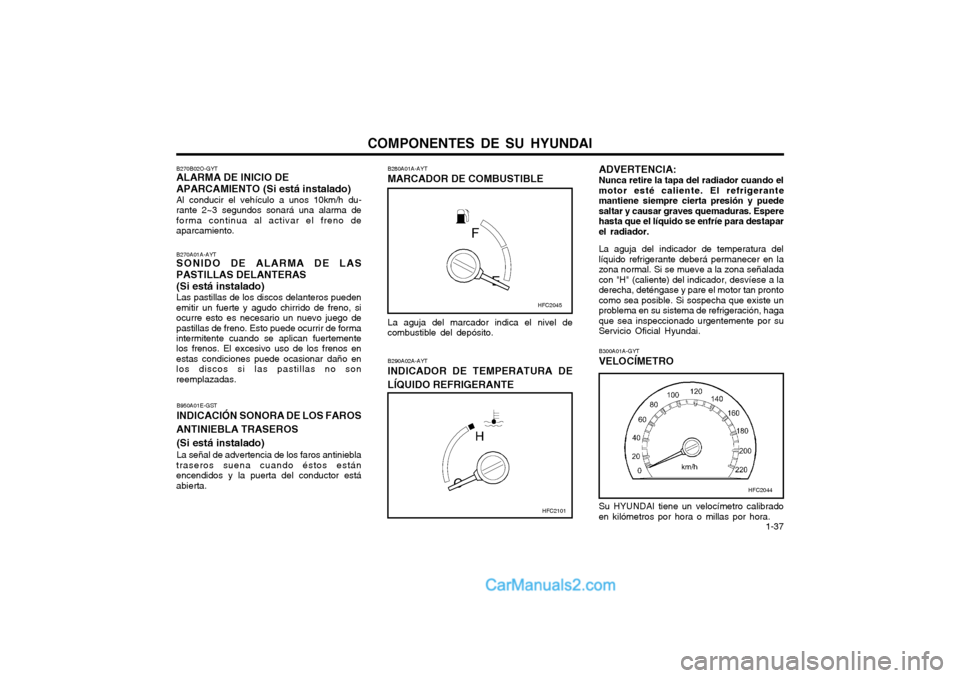

COMPONENTES DE SU HYUNDAI 1-37
Su HYUNDAI tiene un velocímetro calibrado en kilómetros por hora o millas por hora.
B300A01A-GYT VELOCÍMETRO
B280A01A-AYTMARCADOR DE COMBUSTIBLE
La aguja del marcador indica el nivel de combustible del depósito. B290A02A-AYT INDICADOR DE TEMPERATURA DE
LÍQUIDO REFRIGERANTE ADVERTENCIA:
Nunca retire la tapa del radiador cuando el motor esté caliente. El refrigerantemantiene siempre cierta presión y puedesaltar y causar graves quemaduras. Esperehasta que el líquido se enfríe para destaparel radiador. La aguja del indicador de temperatura del líquido refrigerante deberá permanecer en lazona normal. Si se mueve a la zona señaladacon "H" (caliente) del indicador, desvíese a laderecha, deténgase y pare el motor tan prontocomo sea posible. Si sospecha que existe unproblema en su sistema de refrigeración, hagaque sea inspeccionado urgentemente por suServicio Oficial Hyundai.
B270A01A-AYT SONIDO DE ALARMA DE LAS PASTILLAS DELANTERAS(Si está instalado) Las pastillas de los discos delanteros pueden emitir un fuerte y agudo chirrido de freno, siocurre esto es necesario un nuevo juego depastillas de freno. Esto puede ocurrir de forma intermitente cuando se aplican fuertemente los frenos. El excesivo uso de los frenos enestas condiciones puede ocasionar daño enlos discos si las pastillas no sonreemplazadas.
B950A01E-GST INDICACIÓN SONORA DE LOS FAROS
ANTINIEBLA TRASEROS
(Si está instalado)La señal de advertencia de los faros antiniebla
traseros suena cuando éstos están encendidos y la puerta del conductor estáabierta.
B270B02O-GYT ALARMA DE INICIO DE APARCAMIENTO (Si está instalado) Al conducir el vehículo a unos 10km/h du- rante 2~3 segundos sonará una alarma deforma continua al activar el freno deaparcamiento.
HFC2101
HFC2044
HFC2045
Page 46 of 136
COMPONENTES DE SU HYUNDAI

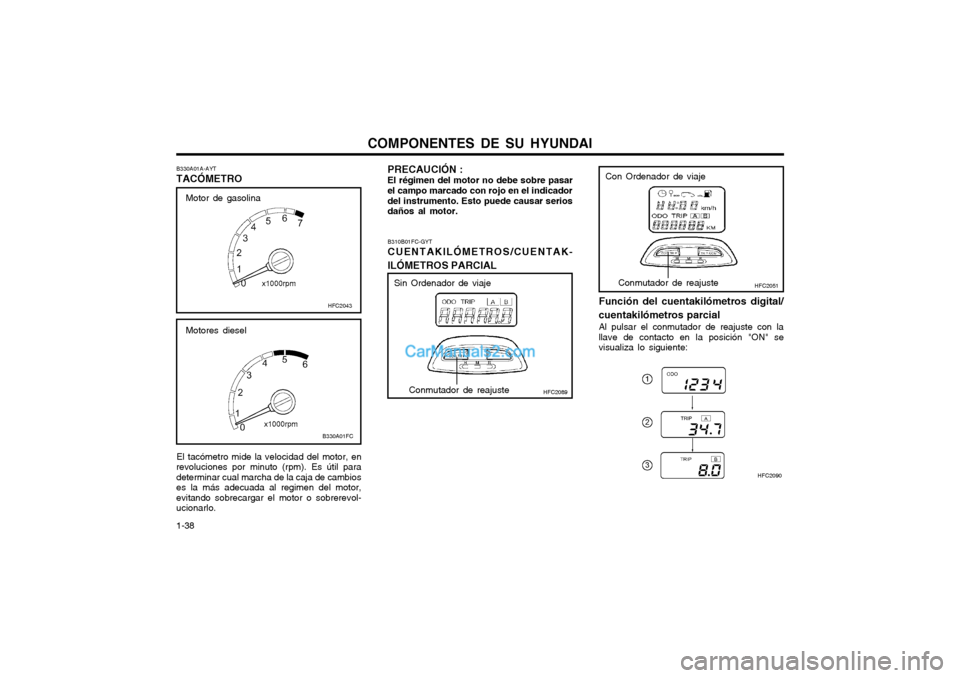

1-38 El tacómetro mide la velocidad del motor, en
revoluciones por minuto (rpm). Es útil para determinar cual marcha de la caja de cambioses la más adecuada al regimen del motor,evitando sobrecargar el motor o sobrerevol-ucionarlo.
B330A01A-AYT TACÓMETRO
HFC2043
B310B01FC-GYT CUENTAKILÓMETROS/CUENTAK-
ILÓMETROS PARCIAL
Función del cuentakilómetros digital/ cuentakilómetros parcial Al pulsar el conmutador de reajuste con la llave de contacto en la posición "ON" sevisualiza lo siguiente:
Sin Ordenador de viaje
HFC2089Conmutador de reajuste
B330A01FC
Motor de gasolina Motores diesel
Con Ordenador de viaje
HFC2090
HFC2051
Conmutador de reajuste
PRECAUCIÓN : El régimen del motor no debe sobre pasar
el campo marcado con rojo en el indicador
del instrumento. Esto puede causar serios
daños al motor.
Page 47 of 136

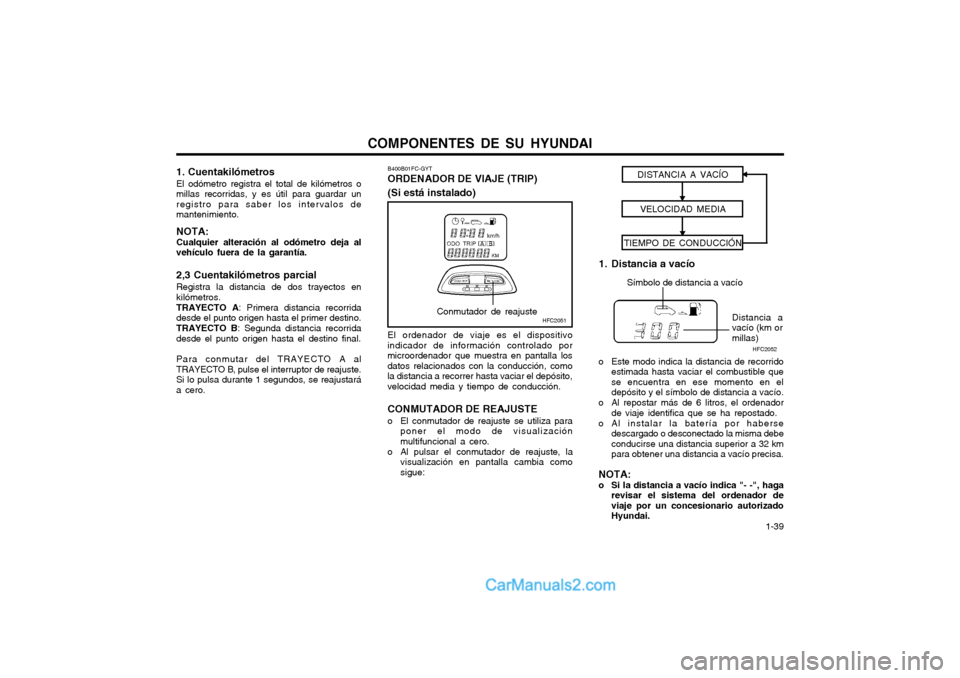

COMPONENTES DE SU HYUNDAI 1-39
HFC2051Conmutador de reajusteDISTANCIA A VACÍO
VELOCIDAD MEDIA
TIEMPO DE CONDUCCIÓN
Símbolo de distancia a vacío
Distancia a
vacío (km or millas) HFC2052
B400B01FC-GYT ORDENADOR DE VIAJE (TRIP) (Si está instalado) El ordenador de viaje es el dispositivo
indicador de información controlado por microordenador que muestra en pantalla losdatos relacionados con la conducción, comola distancia a recorrer hasta vaciar el depósito,velocidad media y tiempo de conducción.
CONMUTADOR DE REAJUSTE
o El conmutador de reajuste se utiliza para poner el modo de visualizaciónmultifuncional a cero.
o Al pulsar el conmutador de reajuste, la visualización en pantalla cambia comosigue: 1. Distancia a vacío
o Este modo indica la distancia de recorrido estimada hasta vaciar el combustible quese encuentra en ese momento en eldepósito y el símbolo de distancia a vacío.
o Al repostar más de 6 litros, el ordenador de viaje identifica que se ha repostado.
o Al instalar la batería por haberse descargado o desconectado la misma debeconducirse una distancia superior a 32 kmpara obtener una distancia a vacío precisa.
NOTA:
o Si la distancia a vacío indica "- -", haga revisar el sistema del ordenador de viaje por un concesionario autorizadoHyundai.
1. Cuentakilómetros El odómetro registra el total de kilómetros o millas recorridas, y es útil para guardar unregistro para saber los intervalos demantenimiento. NOTA: Cualquier alteración al odómetro deja al vehículo fuera de la garantía. 2,3 Cuentakilómetros parcial Registra la distancia de dos trayectos en kilómetros. TRAYECTO A
: Primera distancia recorrida
desde el punto origen hasta el primer destino.TRAYECTO B : Segunda distancia recorrida
desde el punto origen hasta el destino final. Para conmutar del TRAYECTO A al
TRAYECTO B, pul se el interruptor de reajuste.
Si lo pulsa durante 1 segundos, se reajustaráa cero.
Page 48 of 136

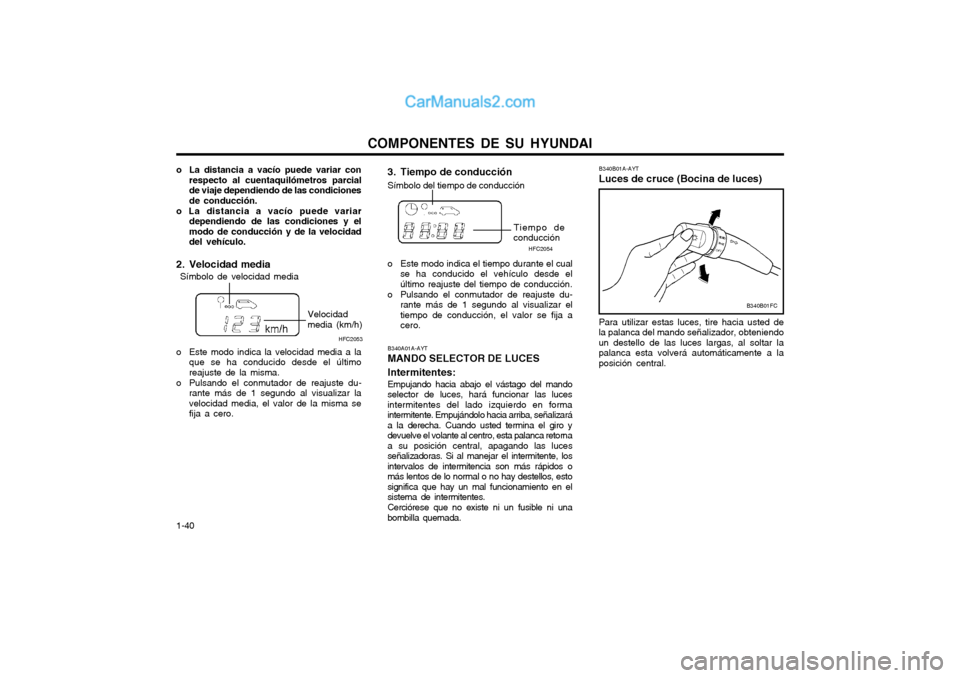

COMPONENTES DE SU HYUNDAI
1-40
Símbolo de velocidad media Velocidad media (km/h)HFC2053
o La distancia a vacío puede variar con
respecto al cuentaquilómetros parcial de viaje dependiendo de las condicionesde conducción.
o La distancia a vacío puede variar dependiendo de las condiciones y elmodo de conducción y de la velocidaddel vehículo.
2. Velocidad media
o Este modo indica la velocidad media a la que se ha conducido desde el último reajuste de la misma.
o Pulsando el conmutador de reajuste du- rante más de 1 segundo al visualizar lavelocidad media, el valor de la misma sefija a cero.
Símbolo del tiempo de conducción
Tiempo de
conducción HFC2054
Para utilizar estas luces, tire hacia usted de la palanca del mando señalizador, obteniendoun destello de las luces largas, al soltar lapalanca esta volverá automáticamente a laposición central.
B340A01A-AYT MANDO SELECTOR DE LUCES Intermitentes: Empujando hacia abajo el vástago del mando
selector de luces, hará funcionar las luces intermitentes del lado izquierdo en formaintermitente. Empujándolo hacia arriba, señalizaráa la derecha. Cuando usted termina el giro ydevuelve el volante al centro, esta palanca retornaa su posición central, apagando las lucesseñalizadoras. Si al manejar el intermitente, losintervalos de intermitencia son más rápidos omás lentos de lo normal o no hay destellos, estosignifica que hay un mal funcionamiento en elsistema de intermitentes.
Cerciórese que no existe ni un fusible ni una
bombilla quemada. B340B01A-AYT Luces de cruce (Bocina de luces)
B340B01FC
3. Tiempo de conducción
o Este modo indica el tiempo durante el cual se ha conducido el vehículo desde el último reajuste del tiempo de conducción.
o Pulsando el conmutador de reajuste du- rante más de 1 segundo al visualizar eltiempo de conducción, el valor se fija acero.
Page 49 of 136

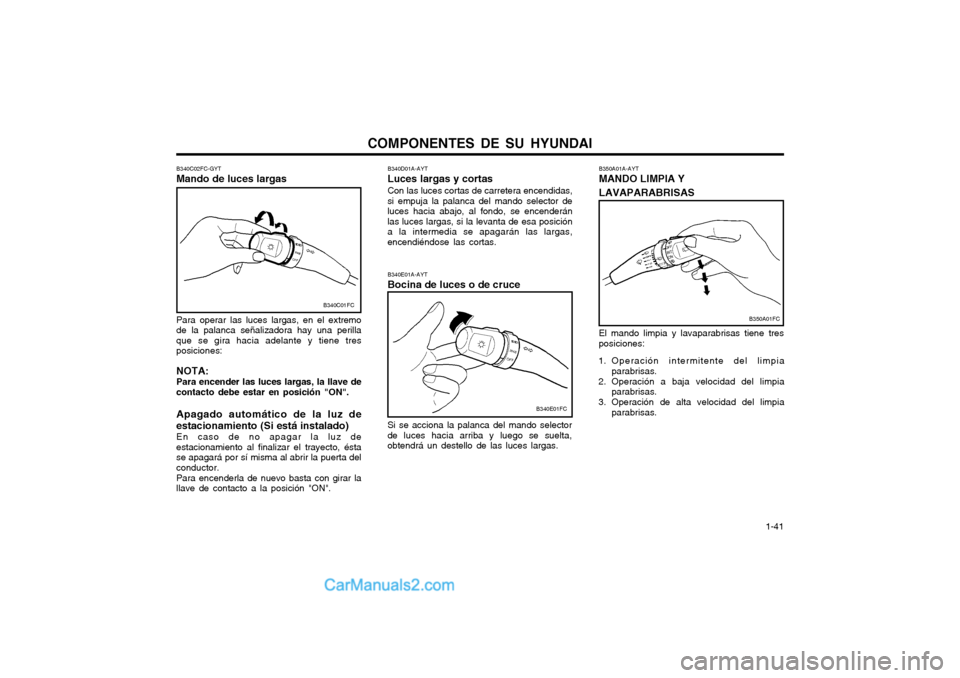

COMPONENTES DE SU HYUNDAI 1-41
B350A01A-AYT MANDO LIMPIA Y LAVAPARABRISAS
B340E01A-AYT Bocina de luces o de cruce Si se acciona la palanca del mando selector de luces hacia arriba y luego se suelta,obtendrá un destello de las luces largas.
B340D01A-AYT Luces largas y cortasCon las luces cortas de carretera encendidas, si empuja la palanca del mando selector deluces hacia abajo, al fondo, se encenderánlas luces largas, si la levanta de esa posicióna la intermedia se apagarán las largas,encendiéndose las cortas.
B340C02FC-GYT Mando de luces largas Para operar las luces largas, en el extremo de la palanca señalizadora hay una perillaque se gira hacia adelante y tiene tresposiciones: NOTA: Para encender las luces largas, la llave de contacto debe estar en posición "ON". Apagado automático de la luz de estacionamiento (Si está instalado) En caso de no apagar la luz de estacionamiento al finalizar el trayecto, éstase apagará por sí misma al abrir la puerta delconductor. Para encenderla de nuevo basta con girar la llave de contacto a la posición "ON".
B350A01FC
B340E01FC
B340C01FC
El mando limpia y lavaparabrisas tiene tres posiciones:
1. Operación intermitente del limpia parabrisas.
2. Operación a baja velocidad del limpia parabrisas.
3. Operación de alta velocidad del limpia parabrisas.
Page 50 of 136

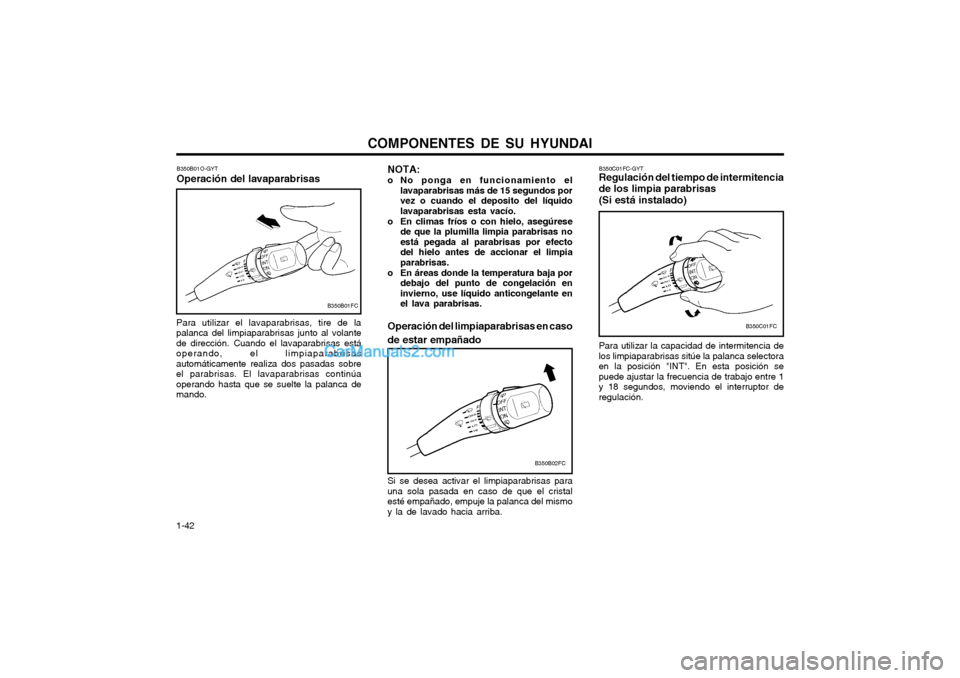

COMPONENTES DE SU HYUNDAI
1-42 B350B01O-GYT Operación del lavaparabrisas
Para utilizar el lavaparabrisas, tire de la palanca del limpiaparabrisas junto al volantede dirección. Cuando el lavaparabrisas estáoperando, el limpiaparabrisasautomáticamente realiza dos pasadas sobreel parabrisas. El lavaparabrisas continúaoperando hasta que se suelte la palanca demando.
B350B01FC NOTA:
o No ponga en funcionamiento el lavaparabrisas más de 15 segundos por vez o cuando el deposito del líquidolavaparabrisas esta vacío.
o En climas fríos o con hielo, asegúrese de que la plumilla limpia parabrisas noestá pegada al parabrisas por efectodel hielo antes de accionar el limpiaparabrisas.
o En áreas donde la temperatura baja por debajo del punto de congelación eninvierno, use líquido anticongelante enel lava parabrisas.
Operación del limpiaparabrisas en caso
de estar empañado
B350C01FC-GYT Regulación del tiempo de intermitencia de los limpia parabrisas (Si está instalado) Para utilizar la capacidad de intermitencia de los limpiaparabrisas sitúe la palanca selectoraen la posición "INT". En esta posición sepuede ajustar la frecuencia de trabajo entre 1y 18 segundos, moviendo el interruptor deregulación.
B350C01FC
B350B02FC
Si se desea activar el limpiaparabrisas para
una sola pasada en caso de que el cristal esté empañado, empuje la palanca del mismoy la de lavado hacia arriba.
