1EIGENSCHAFTEN DES HYUNDAI
36
VORSICHT:
o Da der Sensor, der den SRS- Airbag aktiviert, an den Vorspanner angeschlossen ist, blinkt die SRS-Airbagwarnleuchte in der Instrumententafel etwa6 Sekunden lang auf, nachdem der Zündschlüssel auf die Posi- tion "ON" gedreht wurde; danachmuß sie erlischen.
!
o Wenn der Vorspanner nicht korrektfunktioniert, leuchtet diese Warnleuchte auch dann auf, wennkeine Störung des SRS- Airbagsystems vorliegt. Wenn die SRS-Airbagwarnleuchtenicht aufleuchtet, wenn derZündschlüssel auf die Position "ON" gedreht wird, oder wenn sie nach dem 6-sekündigen Blinkenständig leuchtet, oder wenn sie während der Fahrt aufleuchtet, muß ein Hyundai-Verträgshändlerden Sicherheitsgurt mit Vorspanner oder das SRS-Airbagsystem sobald wie möglich überprüfen.
WARNUNG:
o Vorspanner sind so konstruiert, daß sie nur einmal funktionieren. Nach der Aktivierung müssen dieVorspanner ausgewechselt werden. Alle Sicherheitsgurte müssen stets dannausgewechselt werden, wenn sie während eines Zusammenstoßes getragen wurden.
o Wenn die Vorspanner aktiviert
werden, ist möglicherweise einlautes Geräusch zu hören und ein feiner Staub zu sehen, der wie Rauch aussieht. Dies sindnormale Betriebsbedingungen und nicht gefährlich.
o Obwohl er harmlos ist, kann der feine Staub zu Hautirritationenführen und sollte nicht über längere Zeiträume eingeatmetwerden. Daher die Hände und das Gesicht sorgfältig waschen, nachdem Sie in einen Unfallverwickelt waren, bei dem die Vorspanner aktiviert wurden.
!
o Der Vorspannermechanismuswird während der Aktivierung sehr heiß. Daher dürfen die Bauteile des Vorspanners einige Minuten nach der Aktivierungnicht berührt werden.
o Versuchen Sie niemals, den
Vorspanner selbst zu überprüfen oder auszuwechseln. Dies darf nur von einem Hyundai-Verträgshändlerdurchgeführt werden.
o Nicht auf den Vorspanner
schlagen.
o Versuchen Sie nicht, das Sicherheitsgurtsystem mitVorspanner zu warten oder zureparieren.
o Eine falsche Behandlung der Vorspanner-Baugruppen und dieNichtbeachtung der Warnungenbezüglich des Schlagens, des Änderns, des Überprüfens, des Auswechselns, der Wartung oderder Reparatur kann zu einer Fehlfunktion des Vorspanners oder einer unbeabsichtigtenAktivierung und damit zu schweren Verletzungen führen.
o Bei der Fahrt in einem Fahrzeug die Sicherheitsgurte stets anlegen.
fcger-1a.p65 7/20/2005, 12:01 PM
36
Page 52 of 247

1
EIGENSCHAFTEN DES HYUNDAI
41
o Damit das Seitenairbagsystem
einwandfrei funktionieren kann und um Verletzungen durch das Auslösen des Seitenairbags zu verhindern, müssen beideInsassen auf den Vordersitzen in aufrechter Position mit korrekt angelegtem Sicherheitsgurtsitzen. Die Hände des Fahrers müssen auf dem Lenkrad in der 9-Uhr/3-Uhr-Stellung liegen. DieArme und Hände des Beifahrers sollten im Schoß liegen.
o Keine zusätzlichen Sitzbezüge verwenden.
o Die Verwendung von Sitzbezügen kann die Wirkung des Systems beeinträchtigen.
o Keine Zubehörteile an der Seite oder in der Nähe desSeitenairbags anbringen.
o Keine zu große Kraft auf die Seite des Sitzes einwirken lassen.
!
HFC2092
Seitenairbag sensor
WARNUNG:
o Der Seiten-Airbag ist nur als Ergänzung des Dreipunkt- Sicherheitsgurtsystems gedachtund soll dieses nicht ersetzen. Daher müssen bei jeder Fahrt unbedingt die Sicherheitsgurteangelegt werden. Die Airbags zünden nur bei bestimmten Seitenaufprallbedingungen, dieso schwer sind, daß eine ernsthafte Verletzungsgefahr für die Insassen besteht.
o Keine Gegenstände (Schirm,
Tasche usw.) zwischen Vordertür und Vordersitz legen. SolcheGegenstände können wie Projektile weggeschleudert werden und Verletzungenverursachen, wenn der zusätzliche Seitenairbag ausgelöst wird.
o Um ein unbeabsichtigtes Auslösen des Seitenairbags zuverhindern, der zu Verletzungen führen kann, darf der Seitenairbagsensor keinenStößen ausgesetzt werden, wenn die Zündung eingeschaltet ist.
fcger-1a.p65 7/20/2005, 12:01 PM
41
Page 106 of 247

1
EIGENSCHAFTEN DES HYUNDAI
95
1
EIGENSCHAFTEN DES HYUNDAI
95
1
EIGENSCHAFTEN DES HYUNDAI
95

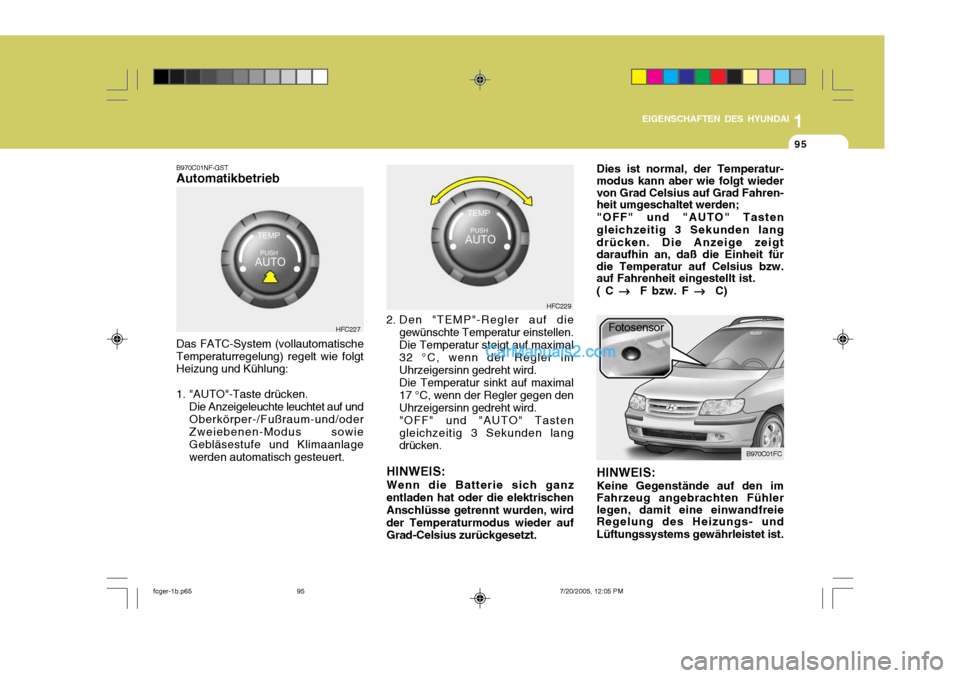

B970C01NF-GST Automatikbetrieb Das FATC-System (vollautomatische Temperaturregelung) regelt wie folgt Heizung und Kühlung:
1. "AUTO"-Taste drücken. Die Anzeigeleuchte leuchtet auf und Oberkörper-/Fußraum-und/oder Zweiebenen-Modus sowie Gebläsestufe und Klimaanlagewerden automatisch gesteuert. 2. Den "TEMP"-Regler auf die
gewünschte Temperatur einstellen.Die Temperatur steigt auf maximal32 °C, wenn der Regler imUhrzeigersinn gedreht wird.Die Temperatur sinkt auf maximal17 °C, wenn der Regler gegen denUhrzeigersinn gedreht wird."OFF" und "AUTO" Tastengleichzeitig 3 Sekunden lang drücken.
HINWEIS: Wenn die Batterie sich ganz
entladen hat oder die elektrischen Anschlüsse getrennt wurden, wirdder Temperaturmodus wieder auf Grad-Celsius zurückgesetzt. Dies ist normal, der Temperatur- modus kann aber wie folgt wieder von Grad Celsius auf Grad Fahren- heit umgeschaltet werden; "OFF" und "AUTO" Tasten gleichzeitig 3 Sekunden langdrücken. Die Anzeige zeigt daraufhin an, daß die Einheit fürdie Temperatur auf Celsius bzw. auf Fahrenheit eingestellt ist. ( C
F bzw. F
C)
HFC227 HFC229
B970C01FC
Fotosensor
HINWEIS: Keine Gegenstände auf den im Fahrzeug angebrachten Fühler legen, damit eine einwandfreie Regelung des Heizungs- und Lüftungssystems gewährleistet ist.
fcger-1b.p65 7/20/2005, 12:05 PM
95
Page 223 of 247

6
SELBSTHILFE
41BESCHREIBUNG DER SICHERUNGSTAFEL
G200C03FC-GST Motorraum(Benzinmotor)
G200C03FC
HINWEIS: Die Beschreibung der Sicherungstafel in diesem Handbuch gilt möglicherweise nicht uneingeschränkt für Ihr
Fahrzeug. Die Information entspricht dem Zustand zur Zeit der Drucklegung. Wenn der Sicherungskasten überprüft wird, kontrollieren Sie den Aufkleber auf dem Sicherungskasten. BESCHREI-
BUNGALTB+
ECU RAD IGN
BLR
P/WIN COND ABSABS
F/PUMP INJ
SNSR
ROOM LP DRL
HORN
A/CON
FR FOG ECULP
TAIL LH
TAIL RH H/LP LH
H/LP RH
SICHERUNG- SWERT120A40A 30A20A40A40A30A20A40A40A10A15A 10A 10A 15A10A10A15A10A20A 10A 10A 15A 15A GESCHÃœTZTE KOMPONENTEN
Generator(A/CON, RR HTD, STOP, D/LOCK, HAZARD) SicherungGenerator, Motorsteuerrelais, ECMKühlerlüfterrelaisStarterrelais, ZündschalterGebläserelaisFensterheberrelaisKondensatorlüfterrelais #1ABS-Steuermodul, ABS-Entlüftungsstecker, ESPABS-Steuermodul, ABS-Entlüftungsstecker, ESPKraftstoffpumpenrelaisEinspritzventil, ZündspuleMAP-Sensor, Lambdasonde, CP-Sensor, Klopfsensor,DrosselklappenwinkelgeberAudio, Innenleuchte, Dachkonsolenlampe, InstrumentenbrettDRL-SteuermodulHupenrelaisA/C-RelaisNebelscheinwerferrelaisECM, TCMSchlußleuchtenrelaisKombileuchte hinten links, linke Positionsleuchte, linkeKennzeichenleuchteKombileuchte hinten rechts, rechte Positionsleuchte, rechteKennzeichenleuchteLinker ScheinwerferRechter Scheinwerfer, (H/LP IND) Sicherung
