1DERES HYUNDAIS EGENSKABER
20
!
SB090K1-FC Hvornår sikkerhedsseler udskiftes Hele sikkerhedsseleenheden eller enhederne skal udskiftes, hvis bilenhar været involveret i en ulykke. Dette skal gøres, selv om der ikke er synlige skader. Har De yderligere spørgsmålom sikkerhedsselerne, bedes De kontakte Deres Hyundai forhandler. B170A04A-ACT INDSTILLING AF FORSÆDESELERSSKULDERFORANKRING(Hvis monteret)
B170A01E
SB090I1-FC Periodisk eftersyn Det anbefales, at alle sikkerhedsseler jævnligt efterses for slitage ellerbeskadigelse af nogen art. Beskadigede dele af systemet skal snarest muligt udskiftes. SB090J1-FC Hold selerne rene og tørre Sikkerhedsselerne skal holdes rene og tørre. Bliver selerne snavsede, kan derenses med en mild opløsning af sæbe og varmt vand. Der må ikke bruges blegemidler, farve, stærkerengøringsmidler eller slibende midler, da de kan beskadige og svække stoffet.
Skulderselens forankringspunkt kan indstilles til fem forskellige stillinger ihojden. Hvis forankringspunktet er indstillet, så selen er for tæt ved halsen, får De ikkeden mest effektive beskyttelse. Forankringspunktet indstilles ved at trykke på hojdeindstillingens styr oghæve eller sænke forankringspunktet til en passende stilling. ADVARSEL:
o Forankringspunktet skal være låst fast under korslen.
o Forkert højdejustering af sikkerhedsselen kan reducere denseffektivitet i tilfælde af en ulykke.

1
DERES HYUNDAIS EGENSKABER
21
B180A01L
SB090P1-FC SIKKERHEDSSELER (3-punkts) Sådan tages sikkerhedsselen på Sikkerhedsselen trækkes ud af oprulningsmekanismen, og metaltappen sættes ind i låsen. Der vil høres et klik, når selen låses fast. Sikkerhedsselen indstiller sig først til den korrekte længde, når hofteselen er indstillet manuelt, så den sidder fast rundt om hofterne. Læner De Dem langsomt og roligt frem, ruller selen ud, og De kan bevæge Dem omkring. Men hvis der sker et pludseligt stop, eller De kører imod noget, låser selen. Den låser også, hvis De prøver at læne Dem for hurtigt frem. Sådan tages sikkerhedsselen på Kontroller at selen er rigtigt låst og at den ikke er snoet. B200A01S-GCT Indstilling af sikkerhedsselen De skal placere selen så lavt som muligt om hofteme, aldrig om livet. Ligger selen for højt på kroppen, kan De glide under den i tilfælde af en ulykkeeller et pludseligt stop. Dette kan medføre, alvorlige læsioner samt risiko for at blive alvorligt kvæstet eller dræbtl ulykkestilfælde. Begge arme må ikke være under selen. Det er bedre at den ene arme er over og den anden under,som vist på billedet. Sikkerhedsselen må aldrig anbringes under armen i den side, der er nærmestdøren.
SB090R1-FC Sådan udløses sikkerhedsselen Sikkerhedsselen udløses ved at trykke på udløserknappen i låsen. Når den udløses, skal selen automatisk trækkes ind i oprulningsmekanismen.Sker dette ikke, skal De kontrollere, om selen er snoet, og så prøve igen.
B200A01LB210A01L

1DERES HYUNDAIS EGENSKABER
22
!
B220A01FC-GCT SIKKERHEDSSELER- bagsædets 3-punkts midterseleaf E.L.R.-typen (Hvis monteret)
1. Inden den midterste sele ved
bagsædet gøres fast, kontrolleres det, at metaltappen (a) og spændet(b) går i indgreb.
2. Efter at have kontrolleret låsen
trækkes sikkerhedsselen ud afoprulningsme-kanismen og metaltappen (c) sættes ind i spændet (d). Der kan høres et tydeligt "klik", nårspændets tap går i indgreb.Sikkerhedsselen justeres automatisk til den rette længde, når først hofteselen er blevet justeret manuelt, så den sluttettæt til hofterne. Hvis man læner sig fremad i en langsom, rolig bevægelse, følger selen med, så man kan bevægesig. Hvis der kommer en pludselig standsning eller et sammenstød, låser selen. Den låser også, hvis manbevæger sig for hurtigt fremad.
ADVARSEL:
o Hvis midterselen på bagsædet anvendes, skal hele metaltappen låses fast i spændet. Hvis noget af metaltappen ikke går i indgrebmed spændet, vil det øge risikoen for personskade i tilfælde af kollision.
o Metaltap (a) og spænde (b) må kun løsnes.
1) Hvis bagsædets ryglæn skal lægges ned.
2) Hvis bagsædets sikkerhedssele
beskadiges af andre genstande.
o Lås omgående metaltap (a) og spænde (b) efter at have slået ryglænet op igen.
B220A01FC
B220A02Y-D

1
DERES HYUNDAIS EGENSKABER
23BARNESTOLE O.L.
B230A03P-GCT Når der er børn i bilen, skal de altid sidde på bagsædet og skal altid være spændt fast, så risikoen for skader i tilfælde af uheld, pludselig opbremsningeller pludselige manøvrer kan minimeres. Ifølge ulykkesstatistikker er det mindre farligt, når børn sidderkorrekt fastspændt på bagsædet, end hvis de sidder på forsædet. Større børn skal benytte de normalesikkerhedsseler. Det er et lovmæssigt krav, at børn skal være fastspændt. Hvis du har små børn med i bilen, skalde anbringes i en barnestol (sikkerhedssæde). Børn kan komme til skade vedtrafikuheld, hvis barnestolen/-sædet ikke er korrekt fastspændt. Små børn og babyer skal være anbragt i en barne-eller babystol. Før du køber en bestemt barnestol, skal du sikre, at den passer til bilens sæder og sikkerhedsseler samttil barnet. Følg alle producentens instruktioner ved montering af systemet.
!ADVARSEL:
o Barnestole o.l. skal altid anbringes på bagsædet. Barne- og babystole må aldrig monteres på forsædet. Skulle der ske et uheld, som fårsideairbag'en til at udløses, kan børn, der sidder i en barne- eller babystol, komme alvorligt til skadeeller blive dræbt. Barnestole o.l. skal derfor altid anbringes på bilens bagsæde.
o Husk at checke sædeovertræk og spænder, inden barnet anbringesi stol/sikkerhedssele, da disse kanblive meget varme, hvis de efterlades i en lukket bil.
o Læg barnestole o.l. i
bagagerummet eller fastgør demmed sikkerhedsselen, når de ikke er i brug, så de ikke kastes fremadi tilfælde af en pludselig opbremsning eller et uheld.
!
B220C02FC
B220C01Y-GCT Åbning af sikkerhedssele
Når sikkerhedsselen skal åbnes, trykkes der på knappen i låsespændet. ADVARSEL:
Låsemekanismen på bagsædets midtersele er anderledes end den påde andre sikkerhedsseler bagi. Sørg for at anvende de rigtige spænder, når sikkerhedsselerne samtmidterselen bagi spændes. Det giver den bedste beskyttelse og funktion.

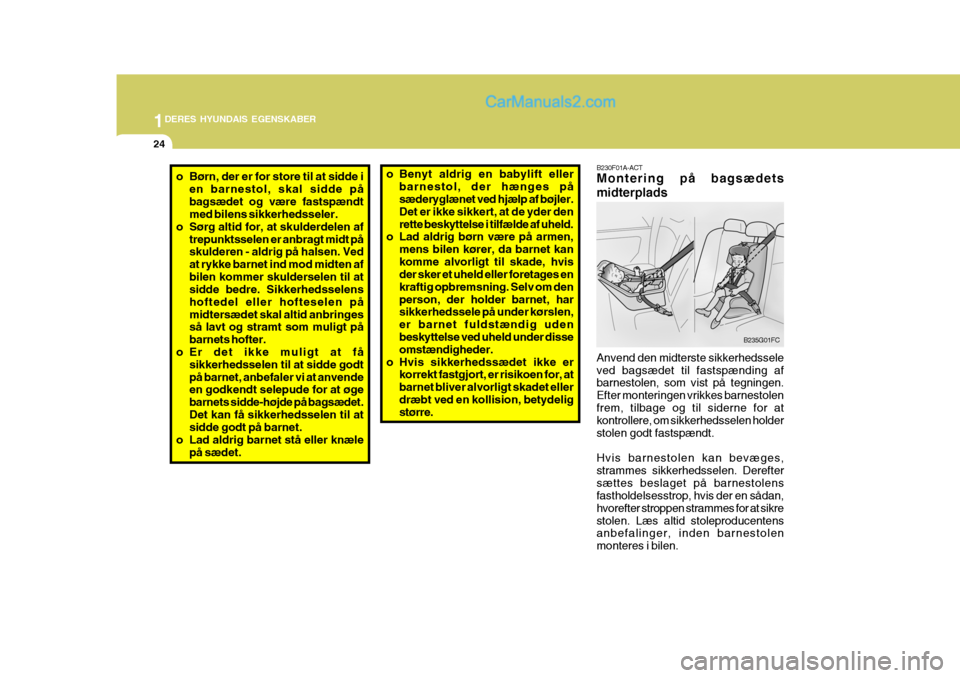

1DERES HYUNDAIS EGENSKABER
24
o Børn, der er for store til at sidde i
en barnestol, skal sidde på bagsædet og være fastspændt med bilens sikkerhedsseler.
o Sørg altid for, at skulderdelen af
trepunktsselen er anbragt midt påskulderen - aldrig på halsen. Ved at rykke barnet ind mod midten afbilen kommer skulderselen til at sidde bedre. Sikkerhedsselens hoftedel eller hofteselen påmidtersædet skal altid anbringes så lavt og stramt som muligt på barnets hofter.
o Er det ikke muligt at få
sikkerhedsselen til at sidde godtpå barnet, anbefaler vi at anvende en godkendt selepude for at øge barnets sidde-højde på bagsædet.Det kan få sikkerhedsselen til at sidde godt på barnet.
o Lad aldrig barnet stå eller knæle på sædet.B230F01A-ACT Montering på bagsædets midterplads
B235G01FC
Anvend den midterste sikkerhedssele ved bagsædet til fastspænding af barnestolen, som vist på tegningen. Efter monteringen vrikkes barnestolenfrem, tilbage og til siderne for at kontrollere, om sikkerhedsselen holder stolen godt fastspændt. Hvis barnestolen kan bevæges, strammes sikkerhedsselen. Dereftersættes beslaget på barnestolens fastholdelsesstrop, hvis der en sådan, hvorefter stroppen strammes for at sikrestolen. Læs altid stoleproducentens anbefalinger, inden barnestolen monteres i bilen.
o Benyt aldrig en babylift eller
barnestol, der hænges på sæderyglænet ved hjælp af bøjler. Det er ikke sikkert, at de yder denrette beskyttelse i tilfælde af uheld.
o Lad aldrig børn være på armen,
mens bilen kører, da barnet kankomme alvorligt til skade, hvis der sker et uheld eller foretages en kraftig opbremsning. Selv om denperson, der holder barnet, har sikkerhedssele på under kørslen, er barnet fuldstændig uden beskyttelse ved uheld under disse omstændigheder.
o Hvis sikkerhedssædet ikke er korrekt fastgjort, er risikoen for, atbarnet bliver alvorligt skadet ellerdræbt ved en kollision, betydelig større.

1
DERES HYUNDAIS EGENSKABER
25
!
Hvis selen skal strammes, trækkes der mere selegjord hen modoprulningsmekanismen. Når man spænder sikkerhedsselen op og lader den rulle tilbage, viloprulningsmekanismen automatisk vende tilbage til den normale låsetilstand, der låser passageren fasti forbindelse med en ulykke. BEMÆRK:
o Læs vejledningen, der følger med
stolen, inden den mon-teres.
o Hvis sikkerhedsselen ikke virker som beskrevet, skal systemet omgående kontrolleres af etautoriseret Hyundai-værksted.
B230G01A-GCT Montering af barnestole på bagsædets yderpladser For at montere en barnestol på en af bagsædets yderpladser trækkes trepunktsselen ud af oprulningsmekanismen. Anbringbarnestolen, spænd sikkerhedsselen og lad den rulle ind, indtil den er helt stram. Sørg for, at sikkerhedsselenshoftedel sidder stramt til om barnestolen, og at skulderdelen sidder sådan, at den ikke kan komme i karambolage medbarnets hoved eller hals. Prøv at bevæge barnestolen i alle retninger efter monteringen for at kontrollere, ombarnestolen er sikkert monteret.
B230G01A
ADVARSEL:
Undlad at montere barnestole/-sæder o.l. på forreste passager-sæde. Sker der et uheld, der udløser sideairbag'en, kan en baby eller etbarn, der sidder i en baby- eller barnestol, komme alvorligt til skade eller blive slået ihjel. Barnestole o.l.skal derfor altid anbringes på bagsædet. B230H04A-GCT Barnestoles egnethed og placering Anvend kun barnestole, der er officielt godkendt og passer til børnene.Anvend nedenstående tabel ved brug af barnesæder.
Aldersgruppe
0: Op til 10 kg (0 ~ 9 mdr.)
0+: Op til 13 kg(0 ~ 2 år)
I: 9 kg til 18 kg(9 mdr. ~ 4 år)
II & III: 15 kg til
36 kg (4 ~ 12 år)Midt, bag
Placering
UX
XUX
X U, L1 U F XU FUF
I siden,
bag
Passager-
sæde, for
X

1DERES HYUNDAIS EGENSKABER
26
B230E02A-GCT Sikring af barnesikkerhedssæde med tether anker-systemet Der findes tre holdere på det vertikale ryglæn til indsætning af krogen frabarnestolen.
1. Før barnesikkerhedsselen hen overbagsædets ryg. I biler med justerbar nakkestøtte føres tether selen ind under nakkestøtten mellemnakkestøttens holdere, hvis ikke der er justerbare nakkestøtter, føres sikkerhedsselen blot hen overbagsædes ryg.
U : Egnet til "universal"-stole, der er
godkendt til anvendelse i dennegruppe
UF : Egnet til fremadrettede "universal"-
stole, der er godkendt til anvendelsei denne gruppe
L1 : Egnet til "Römer ISOFIX GR1", der
er godkendt til brug i denne gruppe(Godkendelsesnr.: E1 R44- 03301133)
X : Stoleplacering, der ikke er egnet til børn i denne gruppe
B230B01FC
B230B02A-GCT Barnesikkerhedssæde med "Tether" seleanker-systemet Det anbefales på det kraftigste at anvende en barne- eller babystol til småbørn og spædbørn. Barne- eller babystolen bør have en størrelse, derpasser til barnet, og bør installeres i henhold til producentens anbefalinger. Det anbefales desuden at placerebarnestolen på bilens bagsæde, da sikkerheden herved øges væsentligt. Bilen er forsynet med tre holdere tilfastgørelse af de kroge, der er monteret på barne- eller babystolen.
Dækprop, barnestolsbeslag Bolt, beslag (5/16"-30 mm) Skive, konisk fjeder
Holder, barnestolsbeslag Afstandsstykke, Dæksel til krogholder Låseskive

1
DERES HYUNDAIS EGENSKABER
27
Et ISOFIX-sæde kan kun monteres hvis det har en specifikbiltypegodkendelse i overensstemmelse med ECE-R44. Følgende mærker er godkendt i henholdtil bestemmelserne i ECE-R44: Hyundai ISOFIX GR1 / Hyundai Duo / Römer ISOFIX GR1 og Römer Duo ISOFIX /Britax Duo ISOFIX. Disse sæder er blevet testet gennemgribende af Hyundai og anbefales til brug i Deres bil. BEMÆRK: På nuværende tidspunkt er sæder af disse mærkater de eneste, der opfylder lovens krav. Hvis andrefabrikanter hævder at kunne dokumentere godkendelse af deres produkt, vil Hyundai i hvert tilfældelade det pågældende sæde grundigt undersøge og anbefale sædet, forudsat det overholder lovens krav.Her bedes De rådføre Dem med Deres Hyundai-forhandler.
B230C03FC-GCT Sikker fastgøring af barnesikkerhedssæde med"ISOFIX" og "Tether" anker-systemerne ISOFIX er en standardiseret metode til sikker montering af barnesikkerhedssæder i bilen, der overflødiggør brugen afvoksensikkerhedsselen. Denne metode muliggør en mere sikker og korrekt anbringelse af sædet og er samtidigbåde lettere og hurtigere at arbejde med.
B230F01FC
B230E01FC
Bilens front
Bagpanel
Hattehylde
Fastspænding- sselekrog
2. Fastgør fastgøringsclipsen til barnesikkerhedskrogen og stram til for at sikre sædet.

1DERES HYUNDAIS EGENSKABER
28
2. Fastgør tether-stroppens krog til
holderen og stram til for at sikre sædet. Der henvises til "Sikring af barnesikkerhedssæde med tether anker-systemet" på side 1-26.
! ADVARSEL:
o Bilens ISOFIX-beslag må ikke anvendes til montering af et barnesæde på bagsædets midterplads. ISOFIX-beslagene er udelukkende beregnet til de yderste bagsædepladser i både højre og venstre side og må ikkemisbruges til montering af et barnesæde i midten. I tilfælde af et uheld kan ISOFIX-beslagenevise sig ikke at være stærke nok til at fastholde et barnesæde midt på bagsædet, hvorefter de knækker,hvilket indebærer risiko for alvorlig personskade eller dødsulykker.
o Ved brug af bilens ‘‘ISOFIX’’-sys- tem til montering af etbarnesikkerhedssæde påbagsædet skal alle sikkerhedsselers metalspænder
B230D02FC-1
På begge sider af hvert bagsæde mellem sædehynden og sæderyggen er der et par ISOFIX ankerpunkter ligesom der i bagagerummet er et tether-topbeslag.Ved installeringen skal sædet fastgøres til ankerpunkterne, så der høres et klik (kontrollér at sædet sidder fast vedtræk i sædet). Samtidig skal sædets tether-sele i toppen fastgøres til det tilhørende fastgøringspunkt ibagagerummet. Installeringen og brugen af barnesikkerhedssædet skal ske i henhold til monteringsvejledningen, derer vedhæftet ISOFIX-sædet. ISOFIX seleanker
B230D03FC
BEMÆRK: Et ISOFIX-barnesikkerhedssæde kan kun installeres, hvis sædet har en specifik biltypegodkendelse, deroverholder bestemmelserne i ECE- R44. Før ibrugtagning af et ISOFIX- barnesikkerhedssæde, der er købt tilet andet bilmærke, bør man først rådføre sig med sin Hyundai- forhandler, om sædet er godkendtog kan anbefales til brug i Deres Hyundai. Sådan fastgøres et barnesikkerhedssæde
1. Barnesikkerhedssædet fastgøres til
ISOFIX-ankret ved at skubbe beslaget ind i ankret, så der høres i klik.

1
DERES HYUNDAIS EGENSKABER
29
HXG229
B180B01A-GCT Sikkerhedsseler med selestrammere Denne Hyundai er udstyret med sikkerhedsseler med selestrammere påførersæde og forreste passagersæde. Formålet med selestrammeren er at sikre, at sikkerhedsselen sidder godt tilmod brugerens krop ved visse frontale kollisioner. Sikkerhedsseler med selestrammere kan aktiveres sammenmed airbagsene.
på tomme siddepladser på bagsædet anbringes sikkert i deres holdere og selve sikkerhedsselen skal trækkes om bagvedbarnesikkerhedssædet for at forhindre barnet i at få fat i sikkerhedsseler, der ikke erspændt fast. Usikrede sikkerhedsseler ville kunne trækkes frem af barnet og dettekunne resultere i strangulering og alvorlig skade på barnet i barnesikkerhedssædet eller barnet kan blive dræbt.
o Der må aldrig monteres mere end
et barnesæde på det nederstefastgørelsespunkt. Overbelastningen kan resultere i,at fastgørelsespunkterne eller fastgørelsesbeslaget knækker, hvilket skaber risiko for alvorligpersonskade eller dødsulykker.
o ISOFIX eller ISOFIX-kompatible
barnesæder må kun fastgøres tilde rette punkter som illustreret.
o Følg altid installations og
brugsanvisningerne fra barne-sædets fabrikant.
Airbag till førersiden1Airbag monteret i passagersiden
2 3
B180B01O
Normalt fungerer sikkerhedsselen med selestrammer på samme måde somseler af E.L.R.-typen (Emergency Lock- ing Retractor). Når bilen standser pludseligt, eller hvis man prøver på atlæne sig for hurtigt fremad, låses selens oprulningsmekanisme. Ved visse frontale kollisioner aktiveresselestrammeren imidlertid og trækker sikkerheds-selen tættere ind mod brugerens krop. Sikkerhedssele med selestrammer består i store træk af følgende dele.Tegningen viser deres placering.
1. Advarselslys for SRS-airbag.
2. Sikkerhedssele og selestrammer
3. SRS-kontrolmodul.
