Hyundai Matrix 2007 Betriebsanleitung (in German)

2FAHREN MIT DEM HYUNDAI

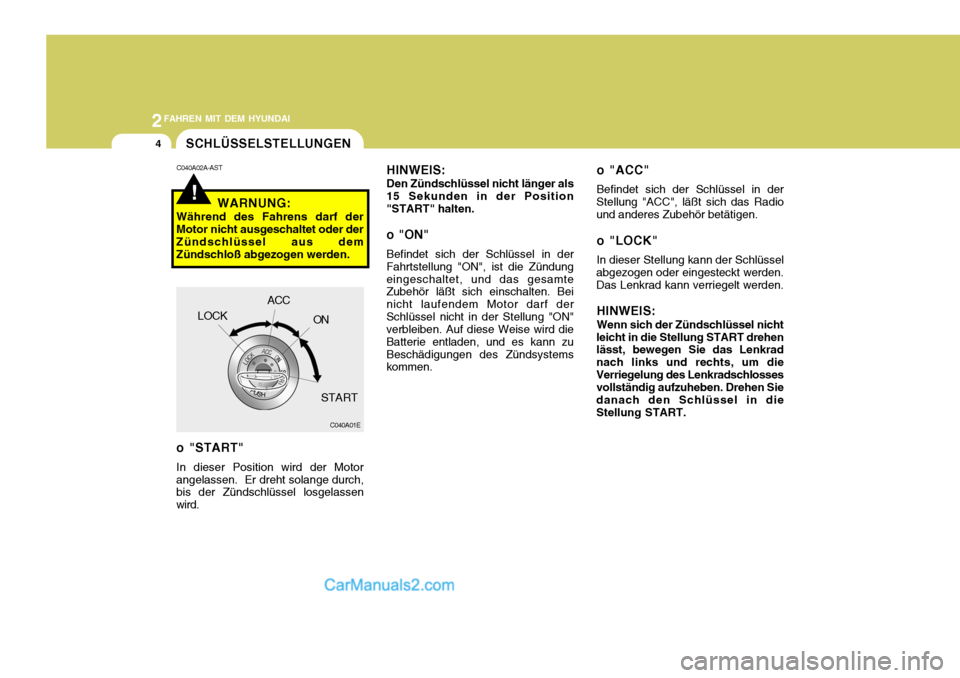

4SCHLÃœSSELSTELLUNGEN
!
C040A02A-AST
WARNUNG:
Während des Fahrens darf der Motor nicht ausgeschaltet oder derZündschlüssel aus dem Zündschloß abgezogen werden.
C040A01E
LOCK
ACC
ON
START
o "START" In dieser Position wird der Motor angelassen. Er dreht solange durch, bis der Zündschlüssel losgelassen wird. HINWEIS: Den Zündschlüssel nicht länger als
15 Sekunden in der Position "START" halten.
o "ON" Befindet sich der Schlüssel in der
Fahrtstellung "ON", ist die Zündung eingeschaltet, und das gesamte Zubehör läßt sich einschalten. Bei nicht laufendem Motor darf derSchlüssel nicht in der Stellung "ON" verbleiben. Auf diese Weise wird die Batterie entladen, und es kann zuBeschädigungen des Zündsystems kommen. o "ACC" Befindet sich der Schlüssel in der
Stellung "ACC", läßt sich das Radio und anderes Zubehör betätigen.
o "LOCK" In dieser Stellung kann der Schlüssel
abgezogen oder eingesteckt werden. Das Lenkrad kann verriegelt werden.
HINWEIS: Wenn sich der Zündschlüssel nicht
leicht in die Stellung START drehen lässt, bewegen Sie das Lenkrad nach links und rechts, um dieVerriegelung des Lenkradschlosses vollständig aufzuheben. Drehen Sie danach den Schlüssel in dieStellung START.

2

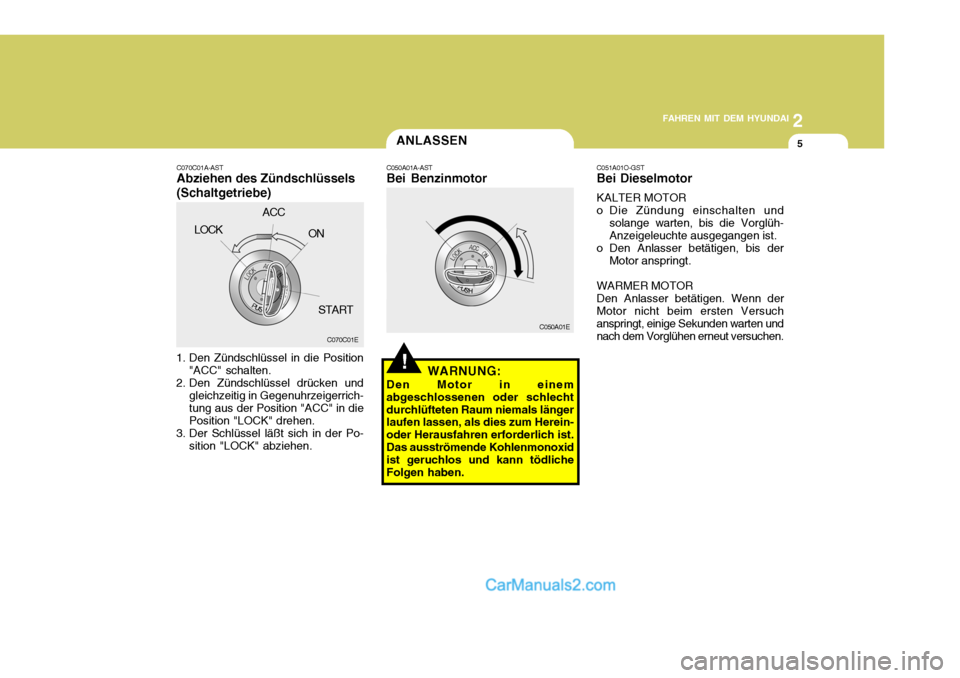

FAHREN MIT DEM HYUNDAI
5ANLASSEN
!
C050A01E
C050A01A-AST
Bei Benzinmotor
WARNUNG:
Den Motor in einem abgeschlossenen oder schlechtdurchlüfteten Raum niemals länger laufen lassen, als dies zum Herein- oder Herausfahren erforderlich ist.Das ausströmende Kohlenmonoxid ist geruchlos und kann tödliche Folgen haben. C051A01O-GST Bei Dieselmotor KALTER MOTOR
o Die Zündung einschalten und
solange warten, bis die Vorglüh- Anzeigeleuchte ausgegangen ist.
o Den Anlasser betätigen, bis der
Motor anspringt.
WARMER MOTORDen Anlasser betätigen. Wenn der
Motor nicht beim ersten Versuchanspringt, einige Sekunden warten und nach dem Vorglühen erneut versuchen.
C070C01A-ASTAbziehen des Zündschlüssels (Schaltgetriebe)
1. Den Zündschlüssel in die Position "ACC" schalten.
2. Den Zündschlüssel drücken und gleichzeitig in Gegenuhrzeigerrich- tung aus der Position "ACC" in die Position "LOCK" drehen.
3. Der Schlüssel läßt sich in der Po- sition "LOCK" abziehen.
C070C01E
LOCK
ACC
ON
START

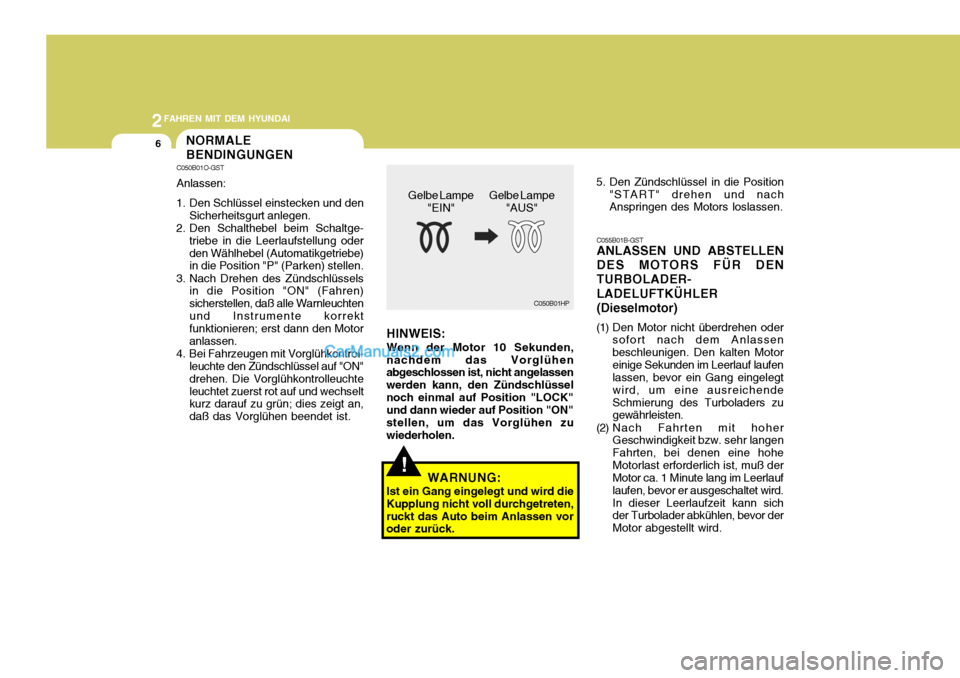

2FAHREN MIT DEM HYUNDAI
6
WARNUNG:
Ist ein Gang eingelegt und wird die
Kupplung nicht voll durchgetreten, ruckt das Auto beim Anlassen vor oder zurück.!
Gelbe Lampe
"EIN" Gelbe Lampe
"AUS"
C050B01HP
HINWEIS: Wenn der Motor 10 Sekunden,
nachdem das Vorglühen abgeschlossen ist, nicht angelassen werden kann, den Zündschlüsselnoch einmal auf Position "LOCK" und dann wieder auf Position "ON" stellen, um das Vorglühen zuwiederholen. 5. Den Zündschlüssel in die Position
"START" drehen und nach Anspringen des Motors loslassen.
C055B01B-GST ANLASSEN UND ABSTELLEN DES MOTORS FÃœR DEN TURBOLADER-LADELUFTKÃœHLER(Dieselmotor)
(1) Den Motor nicht überdrehen oder sofort nach dem Anlassen beschleunigen. Den kalten Motoreinige Sekunden im Leerlauf laufen lassen, bevor ein Gang eingelegt wird, um eine ausreichendeSchmierung des Turboladers zu gewährleisten.
(2) Nach Fahrten mit hoher Geschwindigkeit bzw. sehr langen Fahrten, bei denen eine hoheMotorlast erforderlich ist, muß der Motor ca. 1 Minute lang im Leerlauf laufen, bevor er ausgeschaltet wird.In dieser Leerlaufzeit kann sich der Turbolader abkühlen, bevor der Motor abgestellt wird.
NORMALE BENDINGUNGEN
C050B01O-GST Anlassen:
1. Den Schlüssel einstecken und den Sicherheitsgurt anlegen.
2. Den Schalthebel beim Schaltge-
triebe in die Leerlaufstellung oder den Wählhebel (Automatikgetriebe) in die Position "P" (Parken) stellen.
3. Nach Drehen des Zündschlüssels in die Position "ON" (Fahren) sicherstellen, daß alle Warnleuchtenund Instrumente korrekt funktionieren; erst dann den Motor anlassen.
4. Bei Fahrzeugen mit Vorglühkontrol- leuchte den Zündschlüssel auf "ON"drehen. Die Vorglühkontrolleuchteleuchtet zuerst rot auf und wechselt kurz darauf zu grün; dies zeigt an, daß das Vorglühen beendet ist.

2
FAHREN MIT DEM HYUNDAI

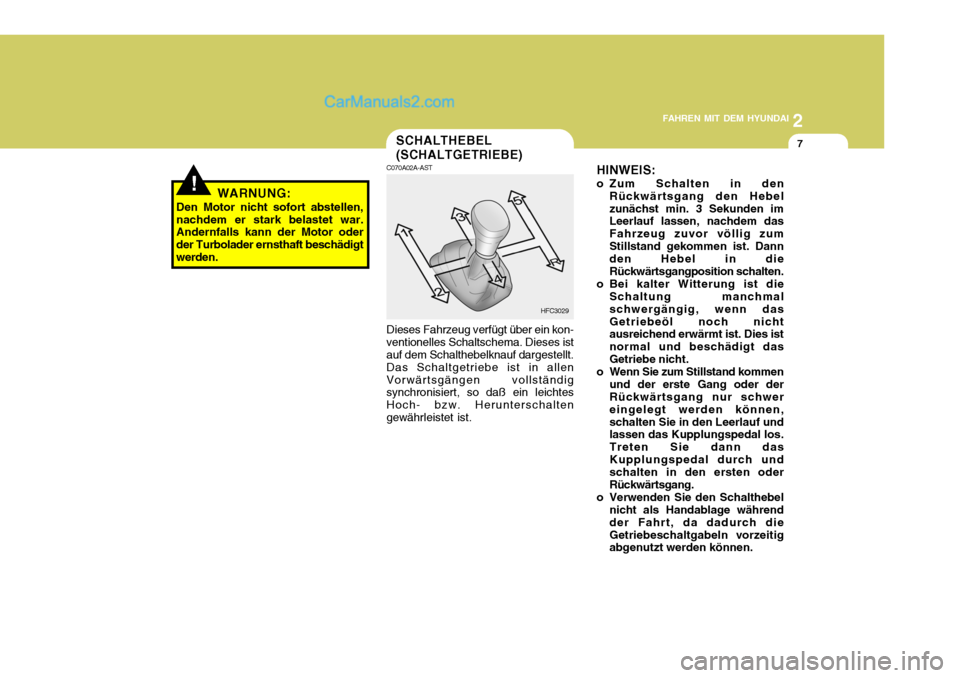

7
!WARNUNG:
Den Motor nicht sofort abstellen, nachdem er stark belastet war. Andernfalls kann der Motor oder der Turbolader ernsthaft beschädigtwerden.
SCHALTHEBEL (SCHALTGETRIEBE)
HINWEIS:
o Zum Schalten in denRückwärtsgang den Hebel zunächst min. 3 Sekunden im Leerlauf lassen, nachdem das Fahrzeug zuvor völlig zumStillstand gekommen ist. Dann den Hebel in die Rückwärtsgangposition schalten.
o Bei kalter Witterung ist die Schaltung manchmalschwergängig, wenn dasGetriebeöl noch nicht ausreichend erwärmt ist. Dies ist normal und beschädigt dasGetriebe nicht.
o Wenn Sie zum Stillstand kommen und der erste Gang oder der Rückwärtsgang nur schwer eingelegt werden können,schalten Sie in den Leerlauf und lassen das Kupplungspedal los. Treten Sie dann dasKupplungspedal durch und schalten in den ersten oder Rückwärtsgang.
o Verwenden Sie den Schalthebel nicht als Handablage währendder Fahrt, da dadurch dieGetriebeschaltgabeln vorzeitig abgenutzt werden können.
C070A02A-AST Dieses Fahrzeug verfügt über ein kon-
ventionelles Schaltschema. Dieses ist auf dem Schalthebelknauf dargestellt. Das Schaltgetriebe ist in allenVorwärtsgängen vollständig synchronisiert, so daß ein leichtes Hoch- bzw. Herunterschaltengewährleistet ist. HFC3029

2FAHREN MIT DEM HYUNDAI

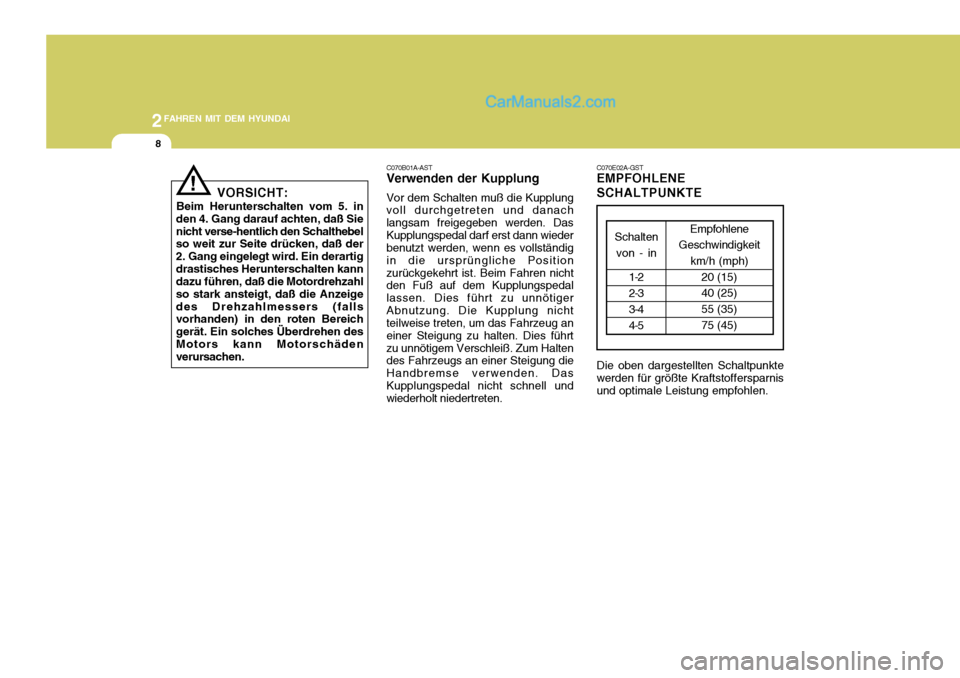

8
VORSICHT:
Beim Herunterschalten vom 5. in
den 4. Gang darauf achten, daß Sie nicht verse-hentlich den Schalthebel so weit zur Seite drücken, daß der 2. Gang eingelegt wird. Ein derartigdrastisches Herunterschalten kann dazu führen, daß die Motordrehzahl so stark ansteigt, daß die Anzeigedes Drehzahlmessers (falls vorhanden) in den roten Bereich gerät. Ein solches Überdrehen desMotors kann Motorschäden verursachen.
! C070B01A-AST Verwenden der Kupplung Vor dem Schalten muß die Kupplung voll durchgetreten und danach langsam freigegeben werden. DasKupplungspedal darf erst dann wieder benutzt werden, wenn es vollständig in die ursprüngliche Positionzurückgekehrt ist. Beim Fahren nicht den Fuß auf dem Kupplungspedal lassen. Dies führt zu unnötigerAbnutzung. Die Kupplung nicht teilweise treten, um das Fahrzeug an einer Steigung zu halten. Dies führtzu unnötigem Verschleiß. Zum Halten des Fahrzeugs an einer Steigung die Handbremse verwenden. DasKupplungspedal nicht schnell und wiederholt niedertreten. C070E02A-GSTEMPFOHLENE SCHALTPUNKTE
Schaltenvon - in
1-2 2-3 3-4 4-5
Empfohlene
Geschwindigkeit km/h (mph)
20 (15) 40 (25) 55 (35) 75 (45)
Die oben dargestellten Schaltpunkte werden für größte Kraftstoffersparnisund optimale Leistung empfohlen.

2
FAHREN MIT DEM HYUNDAI

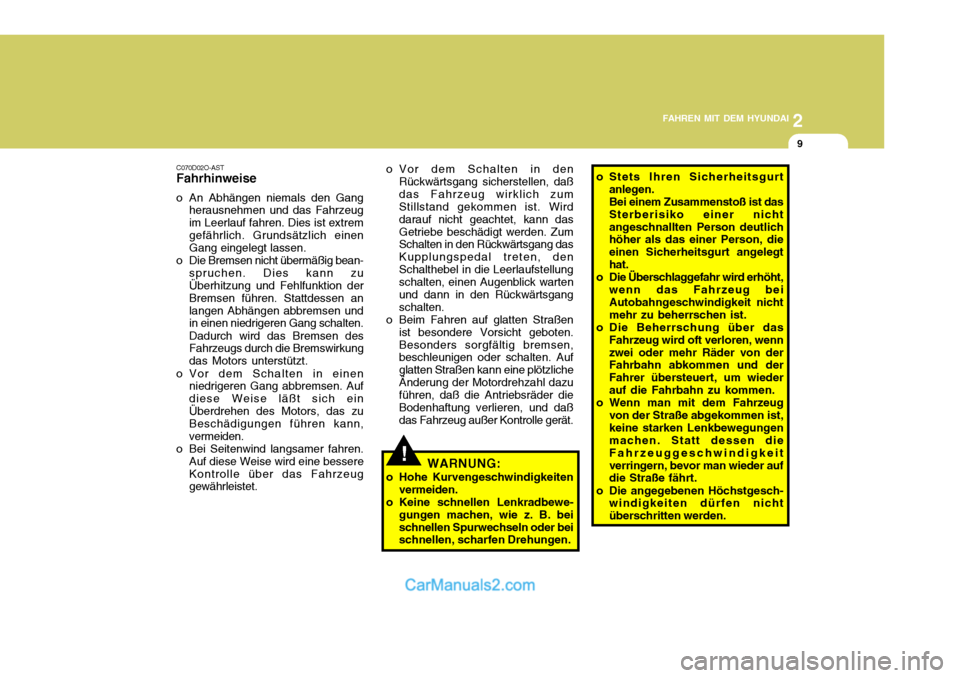

9
!
o Stets Ihren Sicherheitsgurt
anlegen. Bei einem Zusammenstoß ist dasSterberisiko einer nichtangeschnallten Person deutlich höher als das einer Person, die einen Sicherheitsgurt angelegthat.
o Die Überschlaggefahr wird erhöht,
wenn das Fahrzeug bei Autobahngeschwindigkeit nicht mehr zu beherrschen ist.
o Die Beherrschung über das Fahrzeug wird oft verloren, wennzwei oder mehr Räder von der Fahrbahn abkommen und der Fahrer übersteuert, um wiederauf die Fahrbahn zu kommen.
o Wenn man mit dem Fahrzeug von der Straße abgekommen ist,keine starken Lenkbewegungen machen. Statt dessen die Fahrzeuggeschwindigkeitverringern, bevor man wieder auf die Straße fährt.
o Die angegebenen Höchstgesch- windigkeiten dürfen nicht überschritten werden.
o Vor dem Schalten in den
Rückwärtsgang sicherstellen, daßdas Fahrzeug wirklich zum Stillstand gekommen ist. Wird darauf nicht geachtet, kann dasGetriebe beschädigt werden. Zum Schalten in den Rückwärtsgang das Kupplungspedal treten, denSchalthebel in die Leerlaufstellung schalten, einen Augenblick warten und dann in den Rückwärtsgangschalten.
o Beim Fahren auf glatten Straßen ist besondere Vorsicht geboten.Besonders sorgfältig bremsen, beschleunigen oder schalten. Auf glatten Straßen kann eine plötzlicheÄnderung der Motordrehzahl dazu führen, daß die Antriebsräder die Bodenhaftung verlieren, und daßdas Fahrzeug außer Kontrolle gerät.
WARNUNG:
o Hohe Kurvengeschwindigkeiten vermeiden.
o Keine schnellen Lenkradbewe- gungen machen, wie z. B. beischnellen Spurwechseln oder bei schnellen, scharfen Drehungen.
C070D02O-ASTFahrhinweise
o An Abhängen niemals den Gang herausnehmen und das Fahrzeug im Leerlauf fahren. Dies ist extremgefährlich. Grundsätzlich einen Gang eingelegt lassen.
o Die Bremsen nicht übermäßig bean- spruchen. Dies kann zuÜberhitzung und Fehlfunktion der Bremsen führen. Stattdessen anlangen Abhängen abbremsen und in einen niedrigeren Gang schalten. Dadurch wird das Bremsen des Fahrzeugs durch die Bremswirkung das Motors unterstützt.
o Vor dem Schalten in einen niedrigeren Gang abbremsen. Aufdiese Weise läßt sich einÜberdrehen des Motors, das zu Beschädigungen führen kann, vermeiden.
o Bei Seitenwind langsamer fahren.
Auf diese Weise wird eine bessereKontrolle über das Fahrzeug gewährleistet.

2FAHREN MIT DEM HYUNDAI

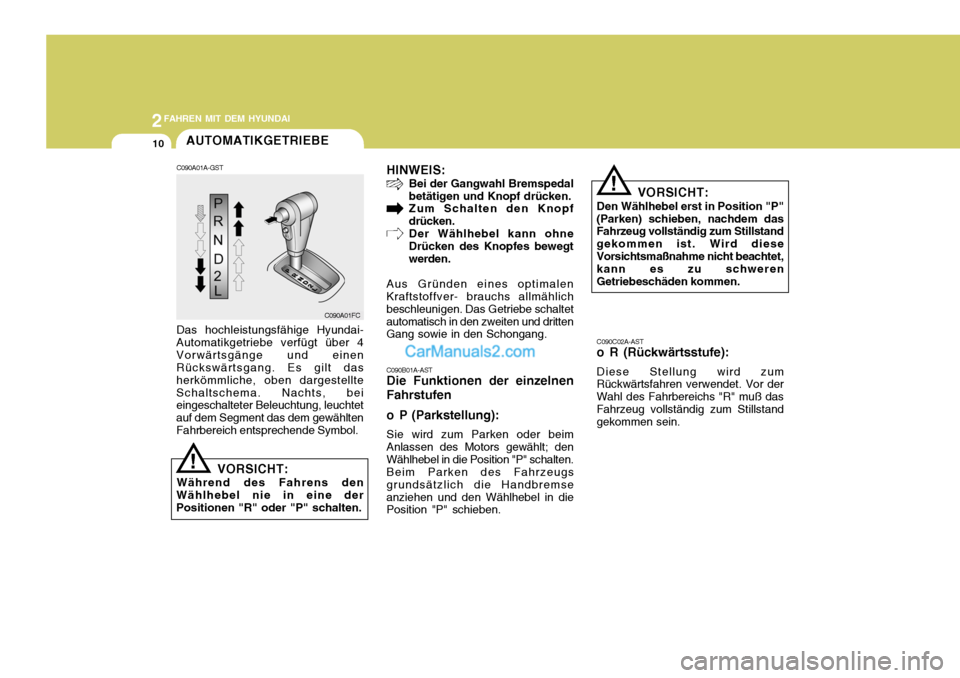

10AUTOMATIKGETRIEBE
C090A01FC
Das hochleistungsfähige Hyundai-
Automatikgetriebe verfügt über 4 Vorwärtsgänge und einen Rückswärtsgang. Es gilt das herkömmliche, oben dargestellteSchaltschema. Nachts, bei eingeschalteter Beleuchtung, leuchtet auf dem Segment das dem gewähltenFahrbereich entsprechende Symbol.
VORSICHT:
Während des Fahrens den
Wählhebel nie in eine der Positionen "R" oder "P" schalten. C090A01A-GST
HINWEIS:
Bei der Gangwahl Bremspedal betätigen und Knopf drücken. Zum Schalten den Knopf drücken.Der Wählhebel kann ohne Drücken des Knopfes bewegt werden.
Aus Gründen eines optimalen Kraftstoffver- brauchs allmählich beschleunigen. Das Getriebe schaltetautomatisch in den zweiten und dritten Gang sowie in den Schongang.
! C090C02A-AST
o R (Rückwärtsstufe): Diese Stellung wird zum
Rückwärtsfahren verwendet. Vor der Wahl des Fahrbereichs "R" muß dasFahrzeug vollständig zum Stillstand gekommen sein.
C090B01A-ASTDie Funktionen der einzelnen Fahrstufen
o P (Parkstellung): Sie wird zum Parken oder beim Anlassen des Motors gewählt; denWählhebel in die Position "P" schalten. Beim Parken des Fahrzeugs grundsätzlich die Handbremseanziehen und den Wählhebel in die Position "P" schieben. VORSICHT:
Den Wählhebel erst in Position "P"
(Parken) schieben, nachdem dasFahrzeug vollständig zum Stillstand gekommen ist. Wird dieseVorsichtsmaßnahme nicht beachtet, kann es zu schweren Getriebeschäden kommen.
!

2
FAHREN MIT DEM HYUNDAI

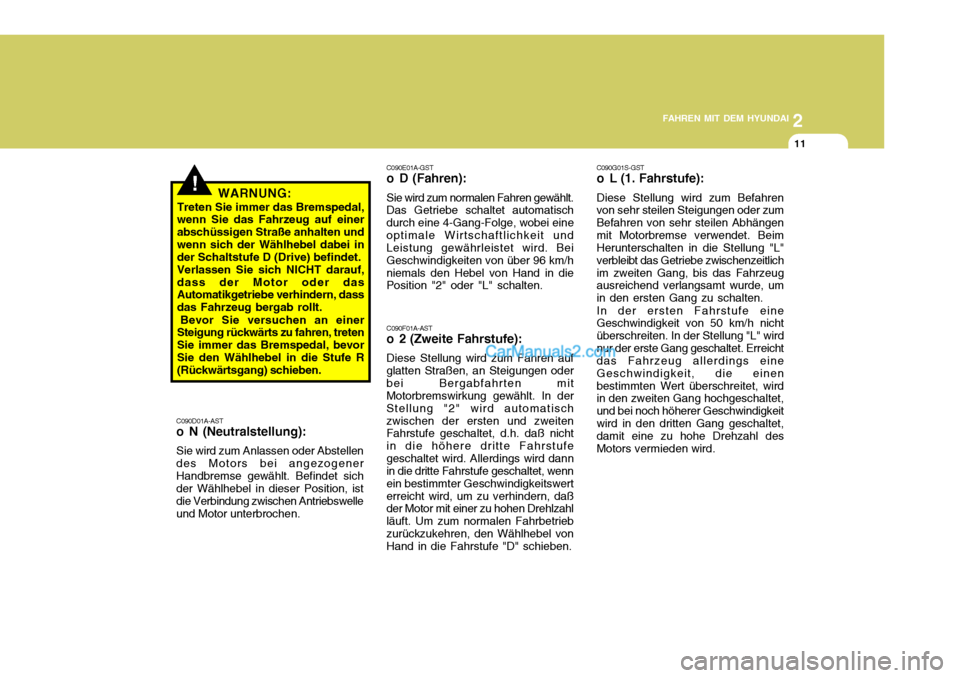

11
!WARNUNG:
Treten Sie immer das Bremspedal, wenn Sie das Fahrzeug auf einer abschüssigen Straße anhalten undwenn sich der Wählhebel dabei in der Schaltstufe D (Drive) befindet. Verlassen Sie sich NICHT darauf,dass der Motor oder das Automatikgetriebe verhindern, dass das Fahrzeug bergab rollt.
Bevor Sie versuchen an einer Steigung rückwärts zu fahren, treten Sie immer das Bremspedal, bevor Sie den Wählhebel in die Stufe R (Rückwärtsgang) schieben.
C090D01A-AST
o N (Neutralstellung): Sie wird zum Anlassen oder Abstellen des Motors bei angezogenerHandbremse gewählt. Befindet sich der Wählhebel in dieser Position, ist die Verbindung zwischen Antriebswelleund Motor unterbrochen. C090E01A-GST
o D (Fahren): Sie wird zum normalen Fahren gewählt.
Das Getriebe schaltet automatisch durch eine 4-Gang-Folge, wobei eineoptimale Wirtschaftlichkeit und Leistung gewährleistet wird. Bei Geschwindigkeiten von über 96 km/hniemals den Hebel von Hand in die Position "2" oder "L" schalten.
C090F01A-AST
o 2 (Zweite Fahrstufe): Diese Stellung wird zum Fahren auf
glatten Straßen, an Steigungen oder bei Bergabfahrten mit Motorbremswirkung gewählt. In der Stellung "2" wird automatischzwischen der ersten und zweiten Fahrstufe geschaltet, d.h. daß nicht in die höhere dritte Fahrstufegeschaltet wird. Allerdings wird dann in die dritte Fahrstufe geschaltet, wenn ein bestimmter Geschwindigkeitswerterreicht wird, um zu verhindern, daß der Motor mit einer zu hohen Drehlzahl läuft. Um zum normalen Fahrbetriebzurückzukehren, den Wählhebel von Hand in die Fahrstufe "D" schieben. C090G01S-GST
o L (1. Fahrstufe): Diese Stellung wird zum Befahren von sehr steilen Steigungen oder zum Befahren von sehr steilen Abhängenmit Motorbremse verwendet. Beim Herunterschalten in die Stellung "L" verbleibt das Getriebe zwischenzeitlichim zweiten Gang, bis das Fahrzeug ausreichend verlangsamt wurde, um in den ersten Gang zu schalten. In der ersten Fahrstufe eine Geschwindigkeit von 50 km/h nicht überschreiten. In der Stellung "L" wirdnur der erste Gang geschaltet. Erreicht das Fahrzeug allerdings eine Geschwindigkeit, die einenbestimmten Wert überschreitet, wird in den zweiten Gang hochgeschaltet, und bei noch höherer Geschwindigkeitwird in den dritten Gang geschaltet, damit eine zu hohe Drehzahl des Motors vermieden wird.

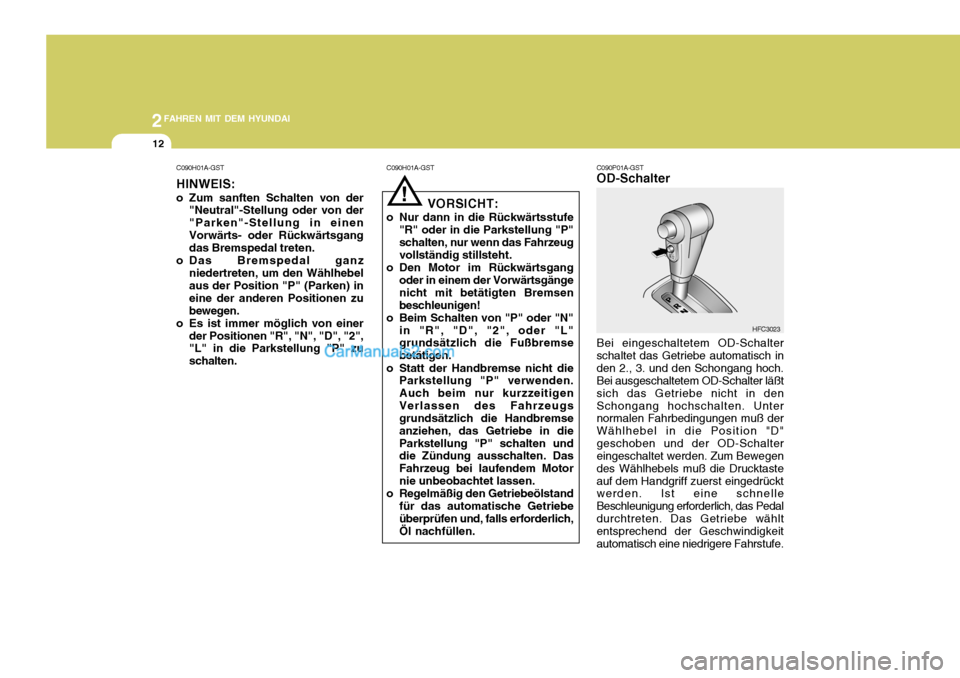

2FAHREN MIT DEM HYUNDAI
12
C090H01A-GST
!VORSICHT:
o Nur dann in die Rückwärtsstufe "R" oder in die Parkstellung "P" schalten, nur wenn das Fahrzeug vollständig stillsteht.
o Den Motor im Rückwärtsgang oder in einem der Vorwärtsgängenicht mit betätigten Bremsenbeschleunigen!
o Beim Schalten von "P" oder "N" in "R", "D", "2", oder "L" grundsätzlich die Fußbremse betätigen.
o Statt der Handbremse nicht die Parkstellung "P" verwenden.Auch beim nur kurzzeitigenVerlassen des Fahrzeugs grundsätzlich die Handbremse anziehen, das Getriebe in dieParkstellung "P" schalten und die Zündung ausschalten. Das Fahrzeug bei laufendem Motornie unbeobachtet lassen.
o Regelmäßig den Getriebeölstand für das automatische Getriebe überprüfen und, falls erforderlich, Öl nachfüllen.
HFC3023
Bei eingeschaltetem OD-Schalter
schaltet das Getriebe automatisch in den 2., 3. und den Schongang hoch. Bei ausgeschaltetem OD-Schalter läßt sich das Getriebe nicht in denSchongang hochschalten. Unter normalen Fahrbedingungen muß der Wählhebel in die Position "D"geschoben und der OD-Schalter eingeschaltet werden. Zum Bewegen des Wählhebels muß die Drucktasteauf dem Handgriff zuerst eingedrückt werden. Ist eine schnelle Beschleunigung erforderlich, das Pedaldurchtreten. Das Getriebe wählt entsprechend der Geschwindigkeit automatisch eine niedrigere Fahrstufe. C090P01A-GST OD-Schalter
C090H01A-GST HINWEIS:
o Zum sanften Schalten von der "Neutral"-Stellung oder von der "Parken"-Stellung in einenVorwärts- oder Rückwärtsgang das Bremspedal treten.
o Das Bremspedal ganz niedertreten, um den Wählhebelaus der Position "P" (Parken) in eine der anderen Positionen zubewegen.
o Es ist immer möglich von einer der Positionen "R", "N", "D", "2", "L" in die Parkstellung "P" zu schalten.

2
FAHREN MIT DEM HYUNDAI

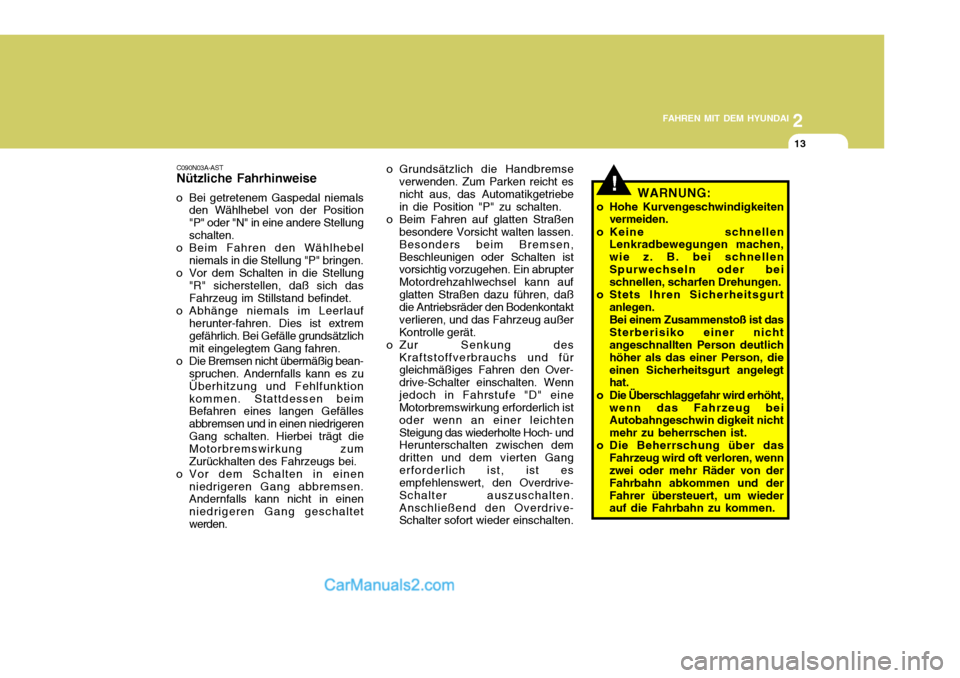

13
C090N03A-AST Nützliche Fahrhinweise
o Bei getretenem Gaspedal niemals den Wählhebel von der Position "P" oder "N" in eine andere Stellungschalten.
o Beim Fahren den Wählhebel
niemals in die Stellung "P" bringen.
o Vor dem Schalten in die Stellung
"R" sicherstellen, daß sich dasFahrzeug im Stillstand befindet.
o Abhänge niemals im Leerlauf
herunter-fahren. Dies ist extremgefährlich. Bei Gefälle grundsätzlich mit eingelegtem Gang fahren.
o Die Bremsen nicht übermäßig bean- spruchen. Andernfalls kann es zu Überhitzung und Fehlfunktionkommen. Stattdessen beim Befahren eines langen Gefälles abbremsen und in einen niedrigerenGang schalten. Hierbei trägt die Motorbremswirkung zum Zurückhalten des Fahrzeugs bei.
o Vor dem Schalten in einen niedrigeren Gang abbremsen. Andernfalls kann nicht in einen niedrigeren Gang geschaltetwerden. o Grundsätzlich die Handbremse
verwenden. Zum Parken reicht esnicht aus, das Automatikgetriebe in die Position "P" zu schalten.
o Beim Fahren auf glatten Straßen besondere Vorsicht walten lassen. Besonders beim Bremsen,Beschleunigen oder Schalten ist vorsichtig vorzugehen. Ein abrupter Motordrehzahlwechsel kann aufglatten Straßen dazu führen, daß die Antriebsräder den Bodenkontakt verlieren, und das Fahrzeug außerKontrolle gerät.
o Zur Senkung des
Kraftstoffverbrauchs und für gleichmäßiges Fahren den Over- drive-Schalter einschalten. Wennjedoch in Fahrstufe "D" eine Motorbremswirkung erforderlich ist oder wenn an einer leichtenSteigung das wiederholte Hoch- und Herunterschalten zwischen dem dritten und dem vierten Gangerforderlich ist, ist es empfehlenswert, den Overdrive- Schalter auszuschalten.Anschließend den Overdrive- Schalter sofort wieder einschalten.
!WARNUNG:
o Hohe Kurvengeschwindigkeiten vermeiden.
o Keine schnellen Lenkradbewegungen machen, wie z. B. bei schnellenSpurwechseln oder bei schnellen, scharfen Drehungen.
o Stets Ihren Sicherheitsgurt anlegen. Bei einem Zusammenstoß ist dasSterberisiko einer nicht angeschnallten Person deutlich höher als das einer Person, dieeinen Sicherheitsgurt angelegt hat.
o Die Überschlaggefahr wird erhöht, wenn das Fahrzeug beiAutobahngeschwin digkeit nicht mehr zu beherrschen ist.
o Die Beherrschung über das
Fahrzeug wird oft verloren, wenn zwei oder mehr Räder von der Fahrbahn abkommen und derFahrer übersteuert, um wieder auf die Fahrbahn zu kommen.
