Hyundai Matrix 2007 Handleiding (in Dutch)

1BIJZONDERHEDEN VAN UW HYUNDAI
80
!

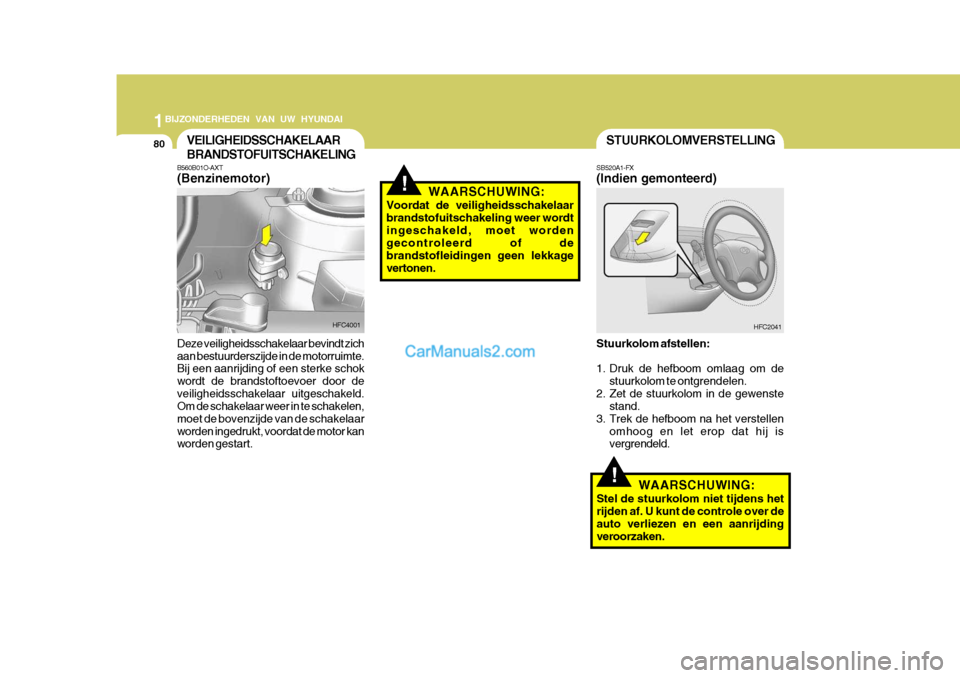

STUURKOLOMVERSTELLING
SB520A1-FX (Indien gemonteerd) Stuurkolom afstellen:
1. Druk de hefboom omlaag om de stuurkolom te ontgrendelen.
2. Zet de stuurkolom in de gewenste stand.
3. Trek de hefboom na het verstellen omhoog en let erop dat hij is vergrendeld. HFC2041
WAARSCHUWING:
Stel de stuurkolom niet tijdens het rijden af. U kunt de controle over de auto verliezen en een aanrijding veroorzaken.VEILIGHEIDSSCHAKELAAR BRANDSTOFUITSCHAKELING
!
B560B01O-AXT (Benzinemotor) Deze veiligheidsschakelaar bevindt zich aan bestuurderszijde in de motorruimte. Bij een aanrijding of een sterke schok wordt de brandstoftoevoer door deveiligheidsschakelaar uitgeschakeld. Om de schakelaar weer in te schakelen, moet de bovenzijde van de schakelaarworden ingedrukt, voordat de motor kan worden gestart. WAARSCHUWING:
Voordat de veiligheidsschakelaar brandstofuitschakeling weer wordtingeschakeld, moet worden gecontroleerd of de brandstofleidingen geen lekkagevertonen.
HFC4001

1
BIJZONDERHEDEN VAN UW HYUNDAI
81CLAXON
B610A01S-GXT
Om de claxon in werking te stellen moet de afdekking op het stuurwiel worden ingedrukt. HFC2099
Met airbag

1BIJZONDERHEDEN VAN UW HYUNDAI
82BEDIENING VERWARMING EN KOELING
B710A01Y-GXT (Indien gemonteerd)
HFC002DB430E2-AXVENTILATIEROOSTERS IN HET MIDDEN Deze roosters zijn in het midden van het dashboard aangebracht. Voor hetregelen van de luchthoeveelheid dient de draaiknop aan de zijkant van het rooster. Voor het veranderen van destromingsrichting dient de knop in het midden van het rooster. DB430F2-AX VENTILATIEROOSTERS OPZIJ Deze ventilatieroosters zijn aan de zijkant van het dashboard aangebracht. Met de knoppen aan de zijkant wordt dehoeveelheid lucht geregeld. Met deze knop is het ook mogelijk de roosters af te sluiten. Voor het veranderen van destromingsrichting dient de knop in het midden van het rooster.
1. Ventilatieroosters aan de zijkant
2. Ventilatieroosters opzij
3. Ventilatieroosters voorruit
4. Centrale ventilatieroosters

1
BIJZONDERHEDEN VAN UW HYUNDAI
83
1
BIJZONDERHEDEN VAN UW HYUNDAI
83
1
BIJZONDERHEDEN VAN UW HYUNDAI
83
SB720A1-FX Aanjagerschakelaar Deze wordt gebruikt om de aanjager aan en uit te schakelen en om de aanjagersnelheid te bepalen.Op deze wijze kan de snelheid en de hoeveelheid lucht die het systeem levert, geregeld worden door deaanjagerschakelaar tussen "1" en "4" te zetten. HFC2065
B670A01FC-GXT (Indien gemonteerd) Deze uitvoering is voorzien van vier bedieningsorganen voor hetverwarmings-en ventilatiesysteem. Deze zijn:
1. Regeling temperatuur
2. Regeling aanjagersnelheid
3. Regeling luchtverdeling
4. Regeling buitenluchttoeroer HFC2064
DRAAISCHAKELAARS VOOR BEDIENINGVERWARMING/ VENTILATIE
1
2
3
4
SB720D1-FX Temperatuurregeling Met deze draaiknop wordt de gewenste temperatuur ingesteld. HFC2066
Koud
Warm

1BIJZONDERHEDEN VAN UW HYUNDAI
84
HFC2068
SB720C1-FX Luchtverdeling De toegevoerde lucht kan naar de beenruimte, de roosters in het dash- board of langs de voorruit worden gevoerd. Het systeem is hiervoorvoorzien van de standen Face, Bi-Level, Floor, Floor-Defrost en Defrost.
Bovenzijde interieur
In deze stand wordt de lucht via deroosters in het dashboard toegevoerd. HFC2046
HFC2047
Bi-Level
(Temperatuurscheiding)
Lucht wordt toegevoerd via de roosters in het dashboard en van de beenruimte.In deze stand is het mogelijk om koelere lucht via de roosters en warmere lucht via de uitstroomopening in de beenruimtetoe te voeren.

1
BIJZONDERHEDEN VAN UW HYUNDAI
85
1
BIJZONDERHEDEN VAN UW HYUNDAI
85
1
BIJZONDERHEDEN VAN UW HYUNDAI
85
HFC2050
Defrost
Alle lucht wordt langs de voorruit geleid. Als de stand "voorruit" wordt gekozen, wordt de A/C automatisch ingeschakeld en wordt overgeschakeld naar de standvoor verse lucht.
HFC2048 HFC2049
Floor (Beenruimte)
Luchttoevoer vindt plaats via de uitstroomopening naar de beenruimte. Floor-Defrost (Beenruimte)
De lucht wordt toegevoerd via de uitstroomopeningen onder de voorruiten via de beenruimte. Als de stand "beenruimte-voorruit" wordt gekozen, wordt de A/C automatischingeschakeld en wordt overgeschakeld naar de stand voor verse lucht.

1BIJZONDERHEDEN VAN UW HYUNDAI
86

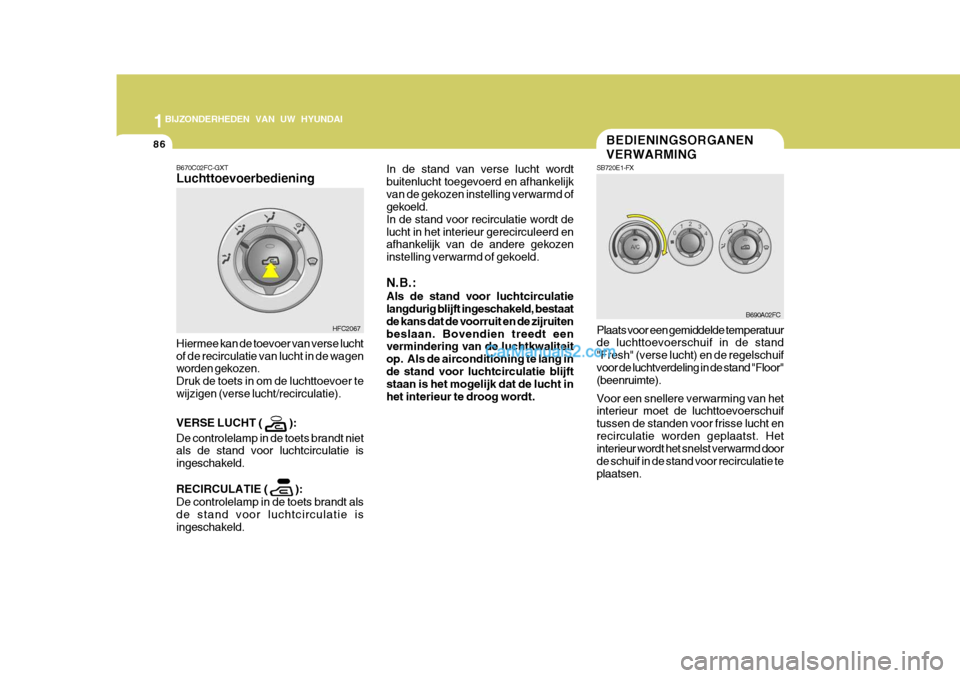

B670C02FC-GXT Luchttoevoerbediening In de stand van verse lucht wordt buitenlucht toegevoerd en afhankelijkvan de gekozen instelling verwarmd of gekoeld. In de stand voor recirculatie wordt delucht in het interieur gerecirculeerd en afhankelijk van de andere gekozen instelling verwarmd of gekoeld. N.B.: Als de stand voor luchtcirculatie langdurig blijft ingeschakeld, bestaat de kans dat de voorruit en de zijruitenbeslaan. Bovendien treedt een vermindering van de luchtkwaliteit op. Als de airconditioning te lang inde stand voor luchtcirculatie blijft staan is het mogelijk dat de lucht in het interieur te droog wordt.
Hiermee kan de toevoer van verse luchtof de recirculatie van lucht in de wagen worden gekozen. Druk de toets in om de luchttoevoer tewijzigen (verse lucht/recirculatie). VERSE LUCHT (
):
De controlelamp in de toets brandt niet als de stand voor luchtcirculatie is ingeschakeld.
RECIRCULATIE ( ): De controlelamp in de toets brandt als de stand voor luchtcirculatie isingeschakeld. HFC2067
BEDIENINGSORGANEN VERWARMING
SB720E1-FX Plaats voor een gemiddelde temperatuur de luchttoevoerschuif in de stand "Fresh" (verse lucht) en de regelschuifvoor de luchtverdeling in de stand "Floor" (beenruimte). Voor een snellere verwarming van het interieur moet de luchttoevoerschuif tussen de standen voor frisse lucht enrecirculatie worden geplaatst. Het interieur wordt het snelst verwarmd door de schuif in de stand voor recirculatie teplaatsen.
B690A02FC

1
BIJZONDERHEDEN VAN UW HYUNDAI
87
1
BIJZONDERHEDEN VAN UW HYUNDAI
87
1
BIJZONDERHEDEN VAN UW HYUNDAI
87ONTWASEMEN/ONTDOOIEN
B720A01FC-GXT Voor het ontwasemen of ontdooien van de voorruit moeten de bedieningsorganen als volgt wordengeplaatst. Om de condens aan de binnenzijde van de voorruit te verwijderen:
o Zet de uitstroomrichting in de stand voor ontdooien (
). (De A/C wordt
automatisch ingeschakeld en er wordt overgeschakeld naar de standvoor verse lucht).
o Zet de temperatuurregeling in de
gewenste stand.
o Zet de aanjagerregeling tussen standen 1 en 4. HFC2107
Als de ruiten beslaan plaatst u deluchtverdelingsschuif in de stand "Def"(ontwaseming). De A/C wordt automatisch ingeschakeld en er wordt overgeschakeld naar de stand voorverse lucht. Voor een maximale verwarming moet de schuif voor de temperatuurregeling in de stand "warm" worden gezet.
BI-LEVEL VERWARMING
SB720F1-FX
(Temperatuurscheiding) Uw Hyundai is uitgerust met een "bi- level" verwarmingssysteem. Hierdoor kan tegelijkertijd frisse lucht via de roosters in het dashboard wordentoegevoerd en warmere lucht via de openingen in de beenruimte. Ga hiervoor als volgt te werk:
o Zet de luchttoevoerschuif in de stand voor frisse lucht (
).
o Zet de luchtverdeelschuif in de stand "bi-level".
o Zet de temperatuurregelschuif tussen de standen "koud" en "warm". HFC2111

1BIJZONDERHEDEN VAN UW HYUNDAI
88

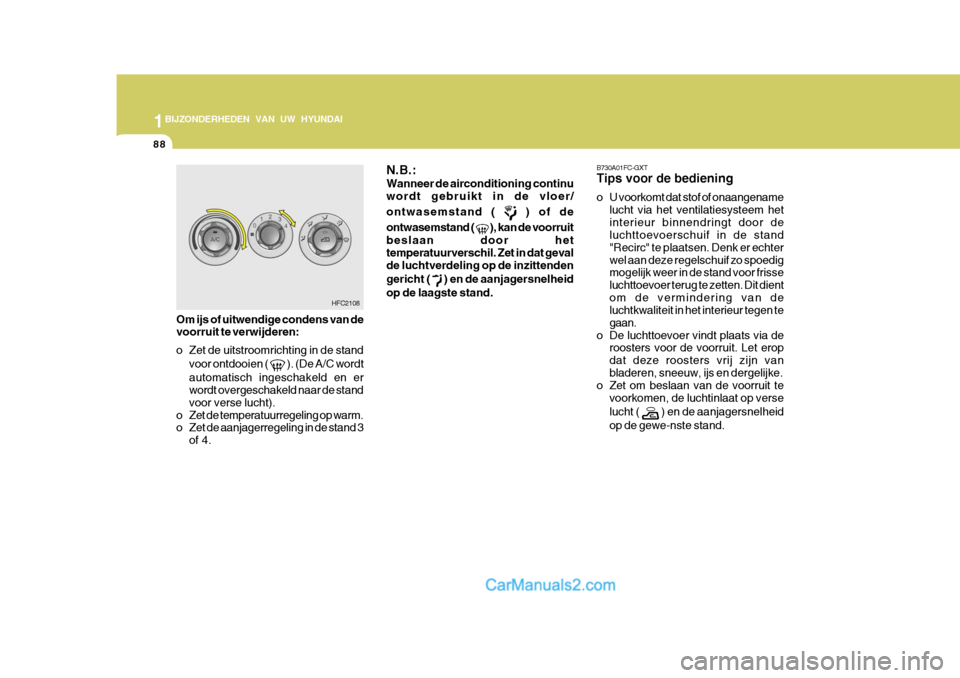

Om ijs of uitwendige condens van de voorruit te verwijderen:
o Zet de uitstroomrichting in de stand
voor ontdooien (
). (De A/C wordt
automatisch ingeschakeld en er wordt overgeschakeld naar de stand voor verse lucht).
o Zet de temperatuurregeling op warm.
o Zet de aanjagerregeling in de stand 3 of 4. HFC2108
B730A01FC-GXT Tips voor de bediening
o U voorkomt dat stof of onaangename
lucht via het ventilatiesysteem het interieur binnendringt door de luchttoevoerschuif in de stand "Recirc" te plaatsen. Denk er echterwel aan deze regelschuif zo spoedig mogelijk weer in de stand voor frisse luchttoevoer terug te zetten. Dit dientom de vermindering van de luchtkwaliteit in het interieur tegen te gaan.
o De luchttoevoer vindt plaats via de roosters voor de voorruit. Let eropdat deze roosters vrij zijn vanbladeren, sneeuw, ijs en dergelijke.
o Zet om beslaan van de voorruit te
voorkomen, de luchtinlaat op verse lucht (
) en de aanjagersnelheid
op de gewe-nste stand.
N.B.: Wanneer de airconditioning continu wordt gebruikt in de vloer/ ontwasemstand (
) of de
ontwasemstand (
), kan de voorruit
beslaan door het temperatuurverschil. Zet in dat geval de luchtverdeling op de inzittenden gericht (
) en de aanjagersnelheid
op de laagste stand.

1
BIJZONDERHEDEN VAN UW HYUNDAI
89
1
BIJZONDERHEDEN VAN UW HYUNDAI
89
1
BIJZONDERHEDEN VAN UW HYUNDAI
89
o Zet de temperatuurregelschuif in de stand "Cool" (cool geeft maximale koeling). De temperatuur kan worden gewijzigd door de regelhandel of de draaiknop in de richting "warm" tezetten.
o Laat de aanjager met de gewenste
snelheid draaien. Plaats voor eenintensivere koeling de aanjagerschakelaar in een van de hogere standen of kies de stand voorluchtcirculatie.
B740B01S-AXT Airconditioning Koelen Voor het koelen van het interieur:
o Stel de aanjager in werking.
o Schakel de airconditioning met deschakelaar in. Hierbij gaat de controlelamp branden.
o Zet de luchttoevoerschuif in de stand
voor frisse lucht (
). B740B01FC
AIRCONDITIONING
SB730A1-FX Schakelaar voor airconditioning (Indien gemonteerd) De airconditioning wordt in- of uitgeschakeld door deze schakelaar in te drukken. HFC2069
