Hyundai Matrix 2007 Handleiding (in Dutch)

1BIJZONDERHEDEN VAN UW HYUNDAI
90
Stel de bedieningsorganen als volgt in:
o Schakel de aanjager in.
o Schakel de airconditioning in door de
schakelaar in te drukken.
o Zet de regelhandel voor de
luchttoevoer in de stand "Fresh" (
).
B740C01S-AXT Verwarmen met Gedroogde lucht
B740C01FC SB730D1-FX Tips voor het gebruik
o Als het interieur van de wagen is
verwarmd, zet dan enkele minuten de ruiten open zodat de warme lucht naar buiten wordt afgevoerd.
o Indien de airconditioning is ingeschakeld; houd alle ruitengesloten zodat geen warme lucht kan binnendringen.
o Bij lage snelheden, bijvoorbeeld in druk verkeer, een lagere versnellinginschakelen. Hierdoor neemt hetmotortoerental toe waardoor ook het toerental van de compressor van de airconditioning stijgt.
o Wanneer u lange tijd bergopwaarts rijdt schakel dan de airconditioninguit om te voorkomen dat de motoroververhit raakt.
o In de periode dat de airconditioning
weinig wordt gebruikt (winterseizoen)is het aan te bevelen de airconditioning van tijd tot tijd enkele minuten in werking te stellen.
Hierdoor wordt het systeem gesmeerden blijft het in een goede conditie.
o Zet de regelhandel voor de
luchtverdeling in de stand"Bovenzijde interieur".
o Laat de aanjager met de gewenste
snelheid draaien voor een snelleverwarming is het aan te bevelen een hoge aanjagersnelheid te kiezen.
o Stel de gewenste temperatuur in.

1
BIJZONDERHEDEN VAN UW HYUNDAI
91
1
BIJZONDERHEDEN VAN UW HYUNDAI
91
1
BIJZONDERHEDEN VAN UW HYUNDAI
91
HFC224-3 HFC224-2AUTOMATISCHE VERWARMINGS EN KOELINGS SYSTEEM
B970A01FC-AAT (Indien gemonteerd) Deze auto is uitgerust met een klimaat beheers systeem welk de gewenste (ingestelde) temperatuur aanhoud. B370B01FC-GXT Bediening verwarming en koeling
1. Toets temperatuurregeling
2. Display
3. Aanjagerschakelaar
4. Schakelaar AUTO (automatische regeling)
5. Schakelaar luchtverdeling
6. Schakelaar airconditioning
7. Schakelaar luchttoevoer/ schakelaar luchttoevoerregeling
8. Schakelaar luchtkwaliteitssysteem (Indien gemonteerd)
9. Schakelaar ontwaseming
10. Uitschakelaar (OFF) Zonder A.Q.S (luchtkwaliteitssysteem) Met A.Q.S (luchtkwaliteitssysteem)

1BIJZONDERHEDEN VAN UW HYUNDAI
92
!
B970C01NF-GXT Automatische werking Het FATC (Full Automatic Temperature Control = volledig automatische temperatuurregeling) systeem regelt automatisch de verwarming en dekoeling op de volgende wijze:
1. Druk de toets "AUTO" in. De
controlelamp gaat branden om aan te geven dat de luchttoevoer naar het bovenlichaam, de beenruimtenen/of de stand Bi-Level (boven- onder), evenals de aanjagersnelheid en de airconditioning automatischworden geregeld. 2. Verdraai de "TEMP"-knop om de
gewenste temperatuur in te stellen.De temperatuur kan worden verhoogd tot maximaal 32°C (90°F) door de knop rechtsom te draaien.De temperatuur kan worden verlaagd tot minimaal 17°C (62°F) door de knop linksom te draaien.
N.B.: Als de accu losgekoppeld of ontladen is geweest, schakelt detemperatuurinstelling terug naar graden Celsius. Dit is de normale stand; detemperatuurinstelling in graden Fahr- enheit kan als volgt worden ingesteld: Druk tegelijkertijd de "OFF' en "AUTO"-schakelaar gedurende 3seconden in, dan verandert detemperatuur-weergave van °C in °F en omgekeerd.
HFC227 HFC229
B970C01FC
Lichtsensor
LET OP:
Plaats nooit voorwerpen op de temperatuur sensor.

1
BIJZONDERHEDEN VAN UW HYUNDAI
93
1
BIJZONDERHEDEN VAN UW HYUNDAI
93
1
BIJZONDERHEDEN VAN UW HYUNDAI
93

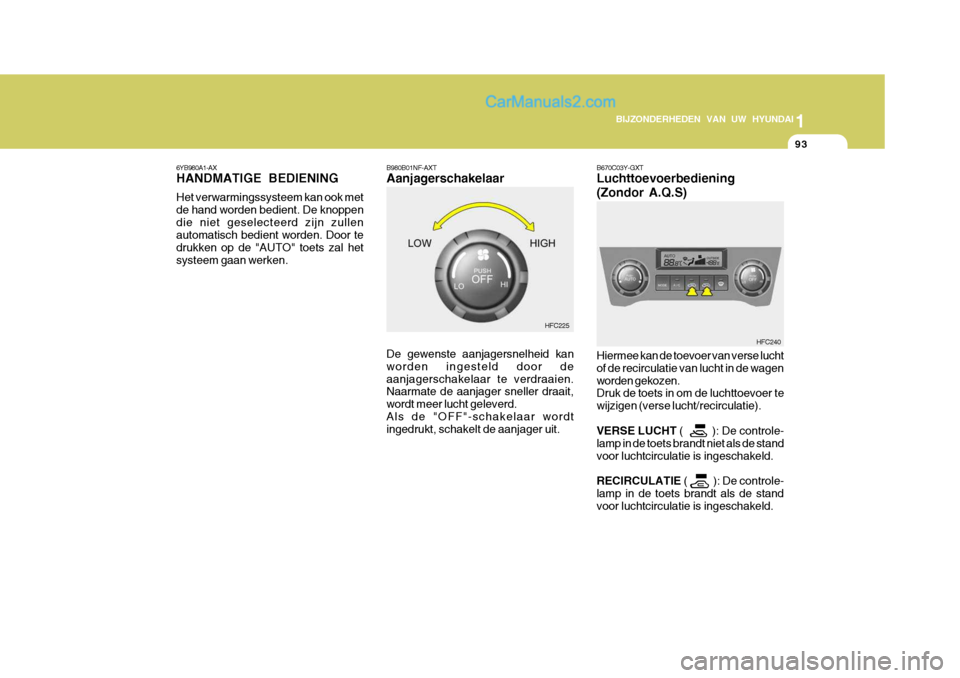

B980B01NF-AXT Aanjagerschakelaar De gewenste aanjagersnelheid kan worden ingesteld door deaanjagerschakelaar te verdraaien. Naarmate de aanjager sneller draait, wordt meer lucht geleverd.Als de "OFF"-schakelaar wordt ingedrukt, schakelt de aanjager uit. B670C03Y-GXT Luchttoevoerbediening (Zondor A.Q.S) Hiermee kan de toevoer van verse lucht of de recirculatie van lucht in de wagenworden gekozen. Druk de toets in om de luchttoevoer te wijzigen (verse lucht/recirculatie). VERSE LUCHT
( ): De controle-
lamp in de toets brandt niet als de stand voor luchtcirculatie is ingeschakeld. RECIRCULATIE ( ): De controle-
lamp in de toets brandt als de stand voor luchtcirculatie is ingeschakeld. HFC240
HFC225
6YB980A1-AX HANDMATIGE BEDIENING Het verwarmingssysteem kan ook met de hand worden bedient. De knoppendie niet geselecteerd zijn zullen automatisch bedient worden. Door te drukken op de "AUTO" toets zal hetsysteem gaan werken.

1BIJZONDERHEDEN VAN UW HYUNDAI
94

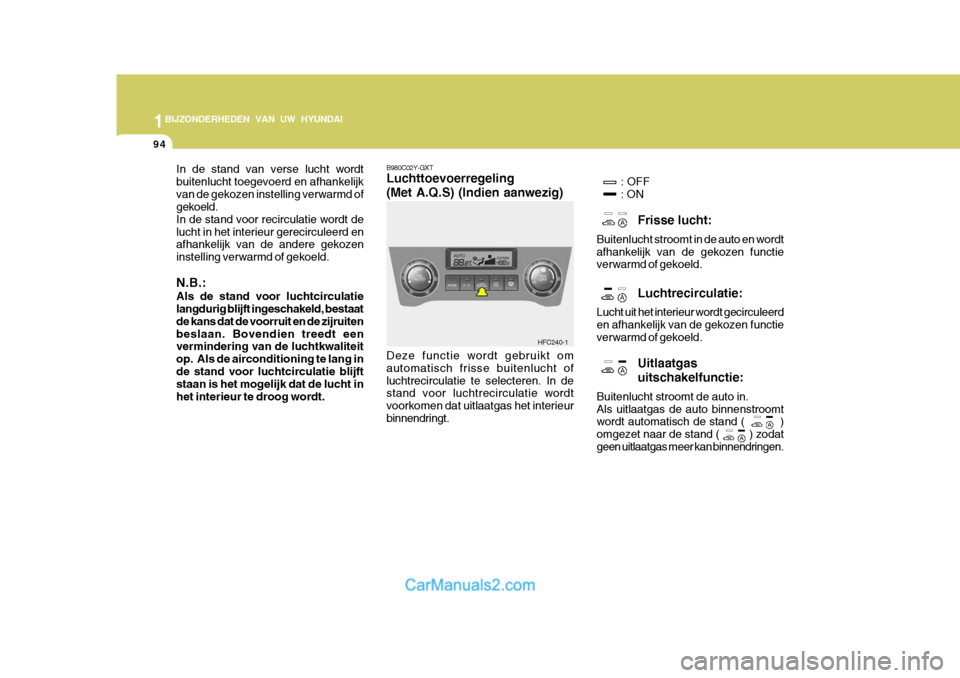

In de stand van verse lucht wordt buitenlucht toegevoerd en afhankelijkvan de gekozen instelling verwarmd of gekoeld. In de stand voor recirculatie wordt delucht in het interieur gerecirculeerd en afhankelijk van de andere gekozen instelling verwarmd of gekoeld. N.B.: Als de stand voor luchtcirculatie langdurig blijft ingeschakeld, bestaat de kans dat de voorruit en de zijruitenbeslaan. Bovendien treedt een vermindering van de luchtkwaliteit op. Als de airconditioning te lang inde stand voor luchtcirculatie blijft staan is het mogelijk dat de lucht in het interieur te droog wordt. B980C02Y-GXT Luchttoevoerregeling (Met A.Q.S) (Indien aanwezig) Deze functie wordt gebruikt om automatisch frisse buitenlucht ofluchtrecirculatie te selecteren. In de stand voor luchtrecirculatie wordt voorkomen dat uitlaatgas het interieurbinnendringt.
HFC240-1
: OFF : ON
Frisse lucht:
Buitenlucht stroomt in de auto en wordtafhankelijk van de gekozen functie verwarmd of gekoeld.
Luchtrecirculatie:
Lucht uit het interieur wordt gecirculeerd en afhankelijk van de gekozen functieverwarmd of gekoeld.
Uitlaatgas uitschakelfunctie:
Buitenlucht stroomt de auto in. Als uitlaatgas de auto binnenstroomt wordt automatisch de stand ( ) omgezet naar de stand ( ) zodatgeen uitlaatgas meer kan binnendringen.

1
BIJZONDERHEDEN VAN UW HYUNDAI
95
1
BIJZONDERHEDEN VAN UW HYUNDAI
95
1
BIJZONDERHEDEN VAN UW HYUNDAI
95

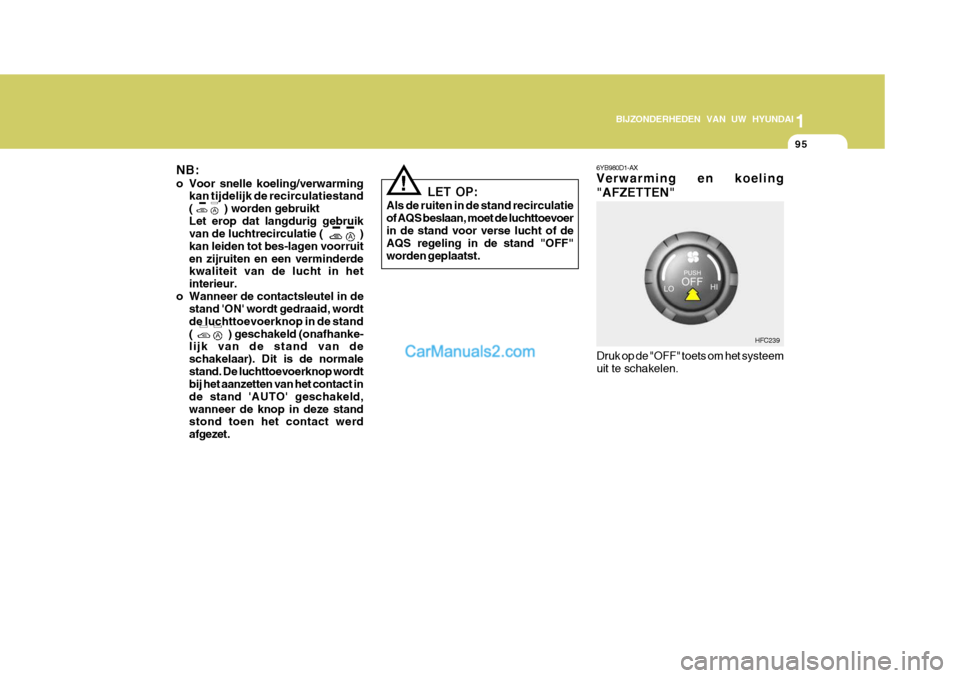

LET OP:
Als de ruiten in de stand recirculatie of AQS beslaan, moet de luchttoevoer in de stand voor verse lucht of de AQS regeling in de stand "OFF"worden geplaatst.! 6YB980D1-AX Verwarming en koeling "AFZETTEN"
NB:
o Voor snelle koeling/verwarming
kan tijdelijk de recirculatiestand ( ) worden gebruiktLet erop dat langdurig gebruik van de luchtrecirculatie ( ) kan leiden tot bes-lagen voorruiten zijruiten en een verminderde kwaliteit van de lucht in het interieur.
o Wanneer de contactsleutel in de stand 'ON' wordt gedraaid, wordtde luchttoevoerknop in de stand( ) geschakeld (onafhanke- lijk van de stand van de schakelaar). Dit is de normalestand. De luchttoevoerknop wordt bij het aanzetten van het contact in de stand 'AUTO' geschakeld,wanneer de knop in deze stand stond toen het contact werd afgezet.
Druk op de "OFF" toets om het systeem uit te schakelen. HFC239

1BIJZONDERHEDEN VAN UW HYUNDAI
96
B980E01FC-GXT Luchtstroom controle Dit wordt gebruikt om de luchtstroom een richting te geven, vijf symbolen worden gebruikt om dit aan te geven.Namelijk: Boven, combinatie, vloer en vloer ontwasemen. Boven knop
Door het boven niveau te kiezen zal het controle lampje gaan branden, en deluchtstroom naar boven gaan.
HFC230 HFC231
Combinatie knop
De luchtstroom wordt verdeelt over de vloer en boven. Het indicatie lampje zal gaan branden. Het is mogelijk om koude lucht via het dashboard te laten blazenen warme lucht over de vloer. HFC232

1
BIJZONDERHEDEN VAN UW HYUNDAI
97
1
BIJZONDERHEDEN VAN UW HYUNDAI
97
1
BIJZONDERHEDEN VAN UW HYUNDAI
97

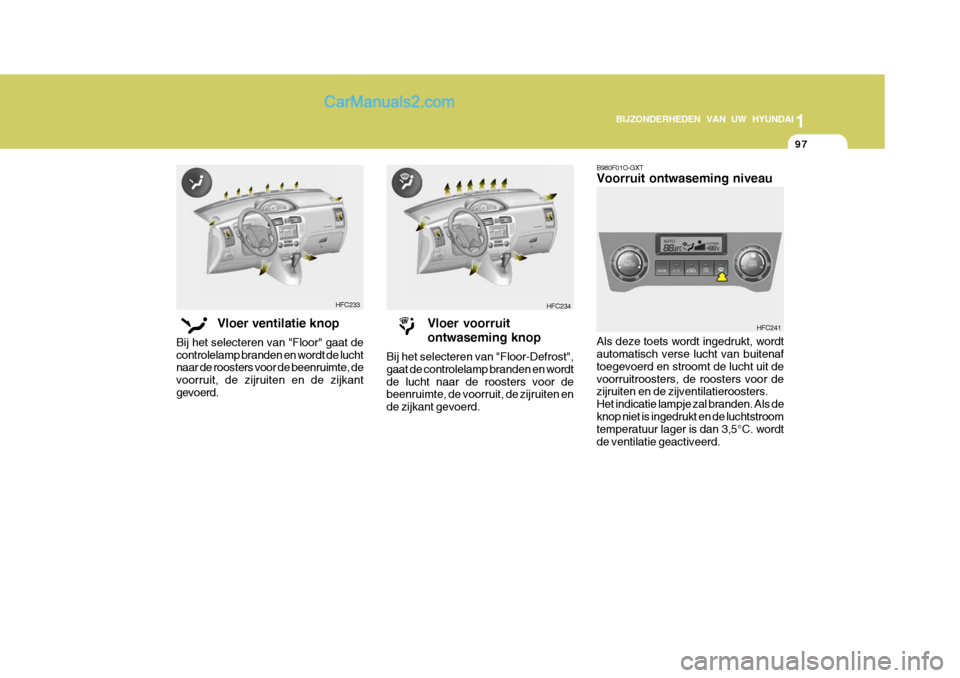

HFC241
Vloer voorruit ontwaseming knop
Bij het selecteren van "Floor-Defrost", gaat de controlelamp branden en wordtde lucht naar de roosters voor de beenruimte, de voorruit, de zijruiten en de zijkant gevoerd.
HFC234HFC233
Vloer ventilatie knop
Bij het selecteren van "Floor" gaat de controlelamp branden en wordt de lucht naar de roosters voor de beenruimte, de voorruit, de zijruiten en de zijkantgevoerd. B980F01O-GXT Voorruit ontwaseming niveau Als deze toets wordt ingedrukt, wordt automatisch verse lucht van buitenaf toegevoerd en stroomt de lucht uit devoorruitroosters, de roosters voor de zijruiten en de zijventilatieroosters. Het indicatie lampje zal branden. Als deknop niet is ingedrukt en de luchtstroom temperatuur lager is dan 3,5°C. wordt de ventilatie geactiveerd.

1BIJZONDERHEDEN VAN UW HYUNDAI
98STEREO GELUIDSINSTALLATIE
Ionosfeer
FM-ontvangst
B750A01L
SR010A1-FX De werking van een autoradio (Indien gemonteerd)
AM en FM radiosignalen worden door het radiostation uitgezonden. Deze signalen worden ontvangen door deradioantenne op het spatscherm van uw wagen. Dit signaal wordt dan ontvangen door de radio en doorgestuurdnaar de luidsprekers. Als een krachtig radiosignaal uw wagen bereikt zorgt de moderne techniek vanuw geluidsinstallatie voor een hoge kwaliteit van de geluidsweergave. In sommige gevallen is het ontvangensignaal echter niet krachtig en helder.
LET OP:
o Vervang het filter elke 15.000 km of eenmaal per jaar. Als de auto onder zware omstandigheden, zoals stoffige of slechte wegen,wordt gebruikt, moet het luchtfilter vaker worden gecontroleerd en vervangen.
o Als de luchtstroom plotseling sterk afneemt, moet het door eenHyunday dealer wordengecontroleerd.
!
INTERIEURLUCHTFILTER (VOOR DE AANJAGER)
B760A04FC-GXT Het luchtfilter bevindt zich vóór de aanjager achter het dashboardkastje. Het filtert de buitenlucht die het interieurbinnentreedt. B760A01E
Verdamperblok Aanjager
Verwarmingsrodiateur
Buitenlucht
Interieurlucht Interieurlucht
Buitenlucht

1
BIJZONDERHEDEN VAN UW HYUNDAI
99
1
BIJZONDERHEDEN VAN UW HYUNDAI
99
1
BIJZONDERHEDEN VAN UW HYUNDAI
99

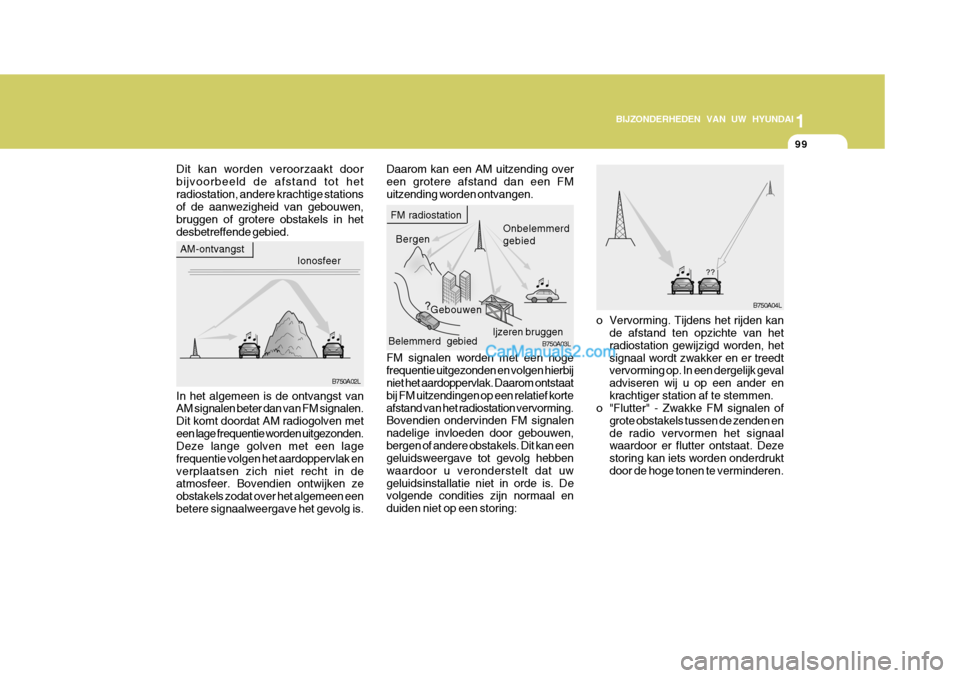

Bergen Onbelemmerd gebied
FM radiostation
B750A03L
Belemmerd gebied Ijzeren bruggen
Daarom kan een AM uitzending over een grotere afstand dan een FMuitzending worden ontvangen. FM signalen worden met een hoge frequentie uitgezonden en volgen hierbij niet het aardoppervlak. Daarom ontstaat bij FM uitzendingen op een relatief korteafstand van het radiostation vervorming. Bovendien ondervinden FM signalen nadelige invloeden door gebouwen,bergen of andere obstakels. Dit kan een geluidsweergave tot gevolg hebben waardoor u veronderstelt dat uwgeluidsinstallatie niet in orde is. De volgende condities zijn normaal en duiden niet op een storing:
GebouwenB750A04L
o Vervorming. Tijdens het rijden kan de afstand ten opzichte van het radiostation gewijzigd worden, het signaal wordt zwakker en er treedt vervorming op. In een dergelijk geval adviseren wij u op een ander enkrachtiger station af te stemmen.
o "Flutter" - Zwakke FM signalen of
grote obstakels tussen de zenden ende radio vervormen het signaal waardoor er flutter ontstaat. Deze storing kan iets worden onderdruktdoor de hoge tonen te verminderen.
AM-ontvangst
B750A02L
Dit kan worden veroorzaakt door bijvoorbeeld de afstand tot hetradiostation, andere krachtige stations of de aanwezigheid van gebouwen, bruggen of grotere obstakels in hetdesbetreffende gebied.
Ionosfeer
In het algemeen is de ontvangst van AM signalen beter dan van FM signalen. Dit komt doordat AM radiogolven meteen lage frequentie worden uitgezonden. Deze lange golven met een lage frequentie volgen het aardoppervlak enverplaatsen zich niet recht in de atmosfeer. Bovendien ontwijken ze obstakels zodat over het algemeen eenbetere signaalweergave het gevolg is.
