Hyundai Santa Fe 2004 Manual del propietario (in Spanish)

1- 70 COMPONENTES DE SU HYUNDAI
B640A01S-AYT BANDEJA DE SEGURIDAD (Si está instalado) B650A01S-AYT Precauciones con la bandeja
1. No coloque objetos sobre la bandeja. Estos pueden salirdespedidos en cualquier maniobra y pueden dañar a los pasajeros.
2. No transporte peso innecesario para mejorar el consumo de gasolina.
3. No transporte personas en el maletero.
4. Intente mantener equilibrado el vehículo. Coloque el peso lo máslejos posible de la parte delantera.
o Al empujar el botón de liberación
de la ventana de la puerta traserapara abrirla, ésta saltará ligeramentehacia arriba.Levante la ventana de la puertatrasera. Ésta se levantarácompletamente por si misma tras levantarla hasta la mitad.
o Para cerrar la ventana de la puerta trasera, bájela y se cerrará por sí misma. Para comprobar que la ventana de la puerta trasera esté completamente cerrada, intente tirarde la misma hacia arriba.
NOTA: El bloqueo de la ventana de la puerta trasera funciona conjuntamente con el bloqueo dela puerta trasera. Para abrir la ventana de la puerta trasera, compruebe que la puerta traseraesté desbloqueada utilizando la llave o el interruptor de cierre de puertas centralizado. B640A01O
Para utilizar la bandeja de seguridad
sacarla del retractor y engancharla alanclaje como se muestra.

COMPONENTES DE SU HYUNDAI 1- 71
B630A02O-GYT PORTAEQUIPAJES DE TECHO (Si está instalado) Si su Hyundai lleva portaequipajes,
usted puede utilizarlo para cargar cosas en el techo. Las traviesas ylos componentes de fijación para adaptar el portaequipajes a su vehículo pueden conseguirse en unconcesionario Hyundai autorizado. Los Concesionarios Hyundai están preparados para dar el Servicio con lacalidad necesaria. PRECAUCIÓN:
o Se recomiendan las siguientes especificaciones al cargarmercancías o equipaje.
!
o Si transporta mercancias o equipaje cuyo peso excedad de 34 kg este puede dañar su vehículo.
o Cuando transporte objetos largos nunca las deje sobresalir ni por la parte trasera ni por los lados.
o Para evitar daños o perdidas de carga asegúrese de que la cargay el portaequipajes estáncorrectamente atados.
o Siempre conduzca su vehículo a velocidad moderada.
o Si se adapta un travesaño, pueden cargarse objetos en labaca.
o En caso de cargar mercancías o equipaje en la baca con un peso superior al especificado puede perjudicarse la estabilidad delvehículo.
BACA
34 kg
DISTRIBUIDOS
UNIFORMEMENTE
En la red del portaequipajes se pueden colocar algunos objetos. Utilice la red del portaequipajes sobre el suelo del portaequipajes para prevenir que los objetos se deslicen.
B540D01O-GYT RED DEL PORTAEQUIPAJES
HSM233 B630A01O

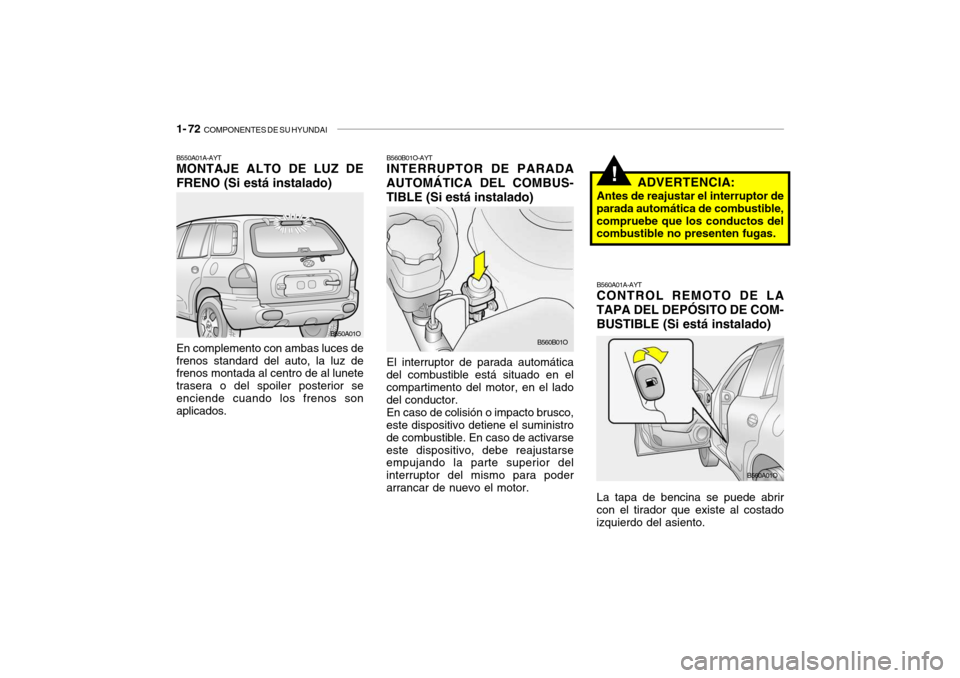

1- 72 COMPONENTES DE SU HYUNDAI
B560B01O-AYT INTERRUPTOR DE PARADA
AUTOMÁTICA DEL COMBUS- TIBLE (Si está instalado)
El interruptor de parada automática
del combustible está situado en el compartimento del motor, en el lado del conductor.
En caso de colisión o impacto brusco,
este dispositivo detiene el suministrode combustible. En caso de activarseeste dispositivo, debe reajustarse empujando la parte superior del interruptor del mismo para poderarrancar de nuevo el motor.
!ADVERTENCIA:
Antes de reajustar el interruptor de
parada automática de combustible, compruebe que los conductos del combustible no presenten fugas.
B550A01A-AYTMONTAJE ALTO DE LUZ DE FRENO (Si está instalado) En complemento con ambas luces de frenos standard del auto, la luz de frenos montada al centro de al lunete trasera o del spoiler posterior seenciende cuando los frenos son aplicados. B550A01O

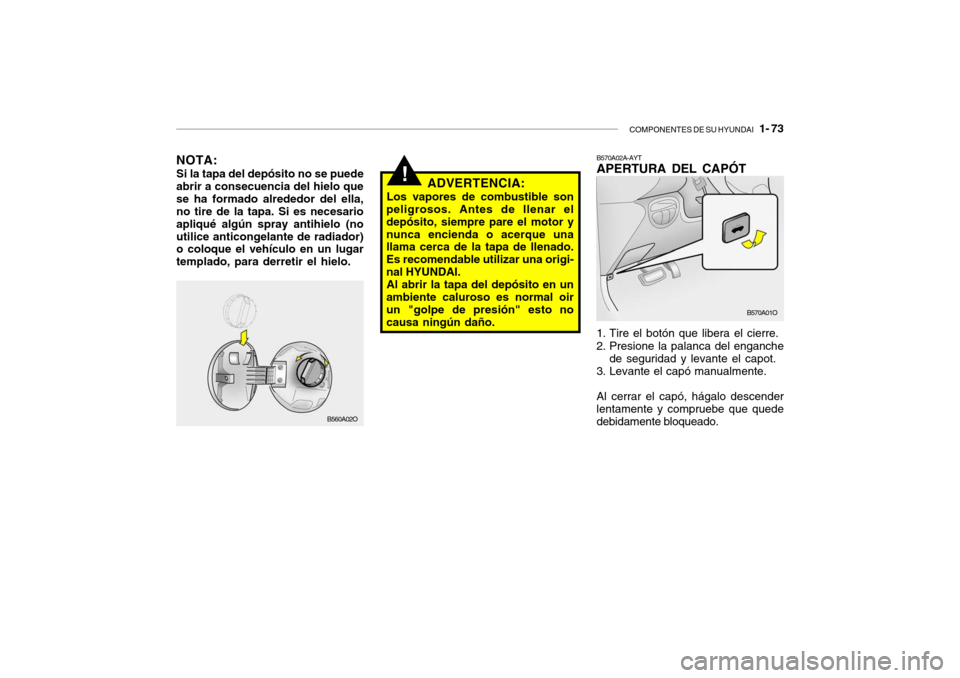

B560B01OB560A01A-AYTCONTROL REMOTO DE LA
TAPA DEL DEPÓSITO DE COM- BUSTIBLE (Si está instalado)
B560A01O
La tapa de bencina se puede abrir
con el tirador que existe al costado izquierdo del asiento.

COMPONENTES DE SU HYUNDAI 1- 73
!

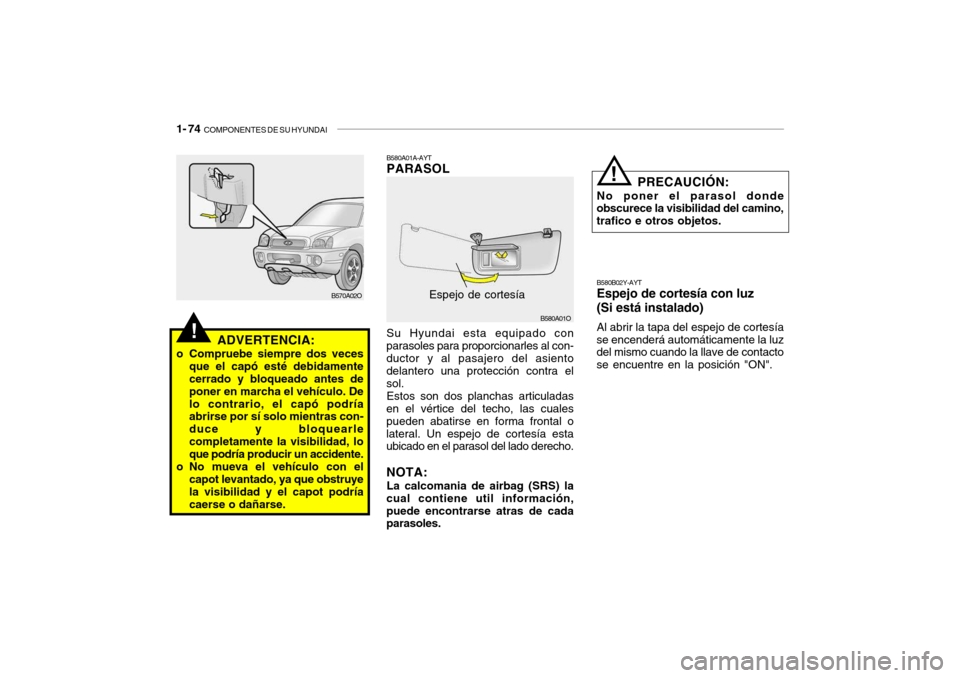

B570A02A-AYT APERTURA DEL CAPÓT
1. Tire el botón que libera el cierre.
2. Presione la palanca del enganche
de seguridad y levante el capot.
3. Levante el capó manualmente. Al cerrar el capó, hágalo descender lentamente y compruebe que quede debidamente bloqueado.
B560A02O B570A01O
NOTA:
Si la tapa del depósito no se puede abrir a consecuencia del hielo quese ha formado alrededor del ella, no tire de la tapa. Si es necesario apliqué algún spray antihielo (noutilice anticongelante de radiador) o coloque el vehículo en un lugar templado, para derretir el hielo. ADVERTENCIA:
Los vapores de combustible son
peligrosos. Antes de llenar eldepósito, siempre pare el motor ynunca encienda o acerque una llama cerca de la tapa de llenado. Es recomendable utilizar una origi-nal HYUNDAI.
Al abrir la tapa del depósito en un
ambiente caluroso es normal oirun "golpe de presión" esto no causa ningún daño.

1- 74 COMPONENTES DE SU HYUNDAI
B580A01A-AYT PARASOL
B580B02Y-AYTEspejo de cortesía con luz (Si está instalado) Al abrir la tapa del espejo de cortesía
se encenderá automáticamente la luz del mismo cuando la llave de contacto se encuentre en la posición "ON".
Su Hyundai esta equipado con
parasoles para proporcionarles al con-ductor y al pasajero del asiento delantero una protección contra el sol.
Estos son dos planchas articuladas
en el vértice del techo, las cualespueden abatirse en forma frontal olateral. Un espejo de cortesía esta ubicado en el parasol del lado derecho. NOTA:
La calcomania de airbag (SRS) la
cual contiene util información, puede encontrarse atras de cada parasoles. PRECAUCIÓN:
No poner el parasol donde
obscurece la visibilidad del camino, trafico e otros objetos.
Espejo de cortesía
!ADVERTENCIA:
o Compruebe siempre dos veces que el capó esté debidamente cerrado y bloqueado antes de poner en marcha el vehículo. Delo contrario, el capó podría abrirse por sí solo mientras con- duce y bloquearlecompletamente la visibilidad, lo que podría producir un accidente.
o No mueva el vehículo con el capot levantado, ya que obstruye la visibilidad y el capot podríacaerse o dañarse.
B570A02O
B580A01O
!

COMPONENTES DE SU HYUNDAI 1- 75

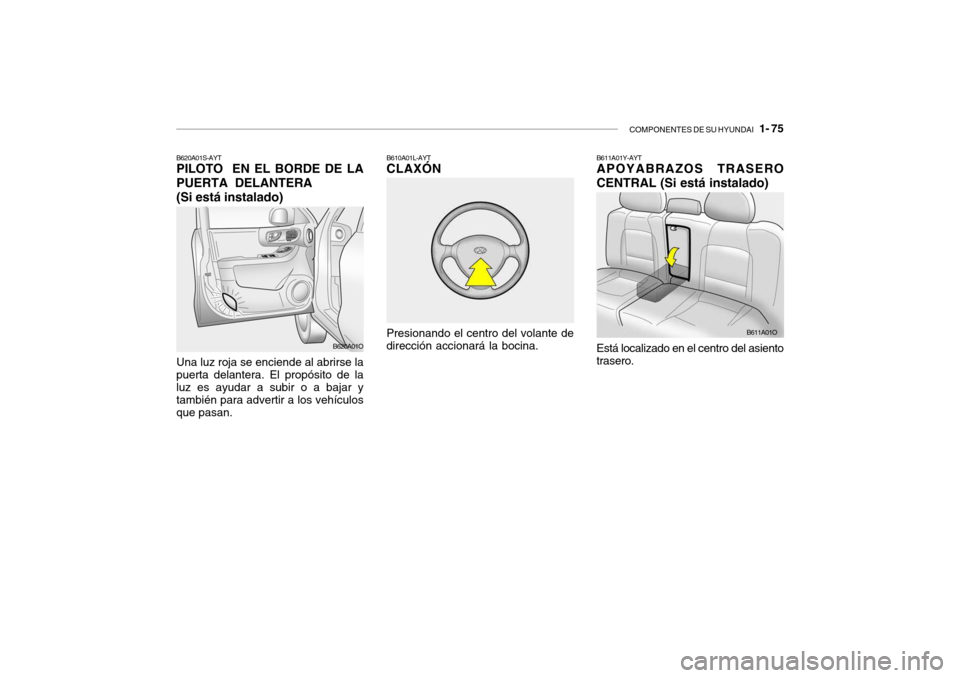

B610A01L-AYT CLAXÓN B611A01Y-AYTAPOYABRAZOS TRASERO CENTRAL (Si está instalado)
Presionando el centro del volante de
dirección accionará la bocina.
B620A01S-AYT PILOTO EN EL BORDE DE LA PUERTA DELANTERA (Si está instalado) Una luz roja se enciende al abrirse la puerta delantera. El propósito de la luz es ayudar a subir o a bajar y también para advertir a los vehículosque pasan.
B620A01O
B611A01O
Está localizado en el centro del asientotrasero.

1- 76 COMPONENTES DE SU HYUNDAI
B340G01O-GYT SISTEMA DE NIVELACIÓN DE
LAS LUCES PRINCIPALES
Para ajustar el nivel del haz de luz de
los faros delanteros, de acuerdo al número de pasajeros y del pesollevado en el compartimento de equipaje, gire el interruptor de nivelación de los mismos. Cuantomás alto sea el número seleccionado en el interruptor, más bajo será el nivel del haz de luz. Siempremantenga el haz de luz en el nivel correcto, o los faros delanteros pueden deslumbrar a otros conductores de lacarretera. En el cuadro adjunto hay ejemplos de la posición correcta del interruptor. Para condiciones de carga distintas a las mencionadas abajo, ajuste la posición del interruptor de manera que el nivel del haz de luzsea el más cercano a las condiciones obtenidas de acuerdo al cuadro.
CONDICIONES DE CARGA
Conductor solo Conductor + pasajero de delante Conductor, pasajero de delante +última fila de asientos ocupadaLleno de pasajerosLleno de pasajeros +carga máxima permisible Conductor + carga máxima permisible Posición del
interruptor
(2WD/4WD)
0 0 1 1 2 3

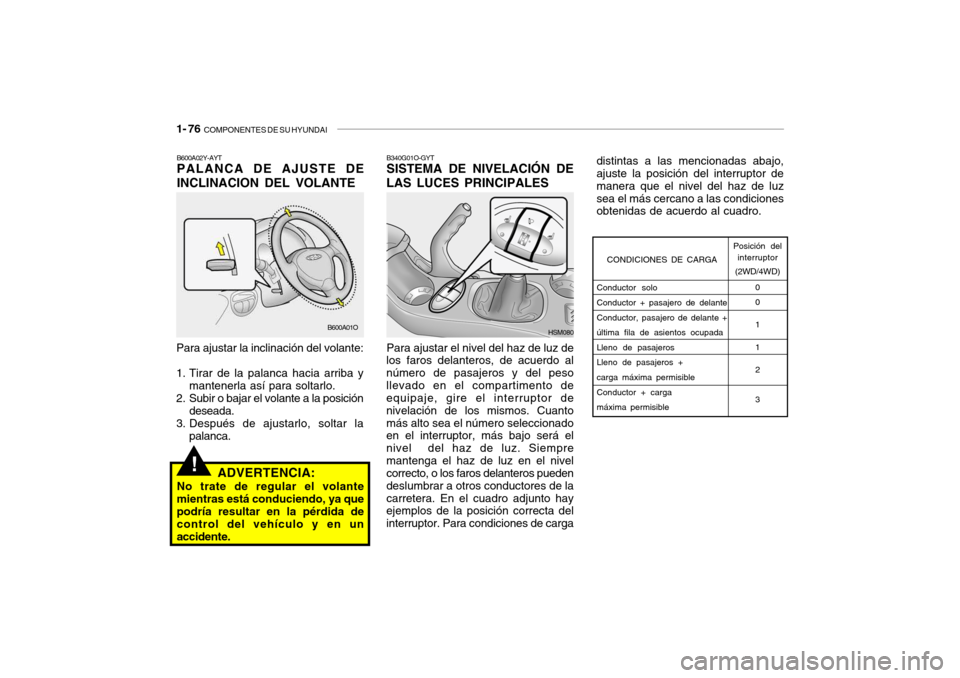

B600A02Y-AYT PALANCA DE AJUSTE DE INCLINACION DEL VOLANTE
Para ajustar la inclinación del volante:
1. Tirar de la palanca hacia arriba y mantenerla así para soltarlo.
2. Subir o bajar el volante a la posición deseada.
3. Después de ajustarlo, soltar la palanca.
!ADVERTENCIA:
No trate de regular el volante mientras está conduciendo, ya quepodría resultar en la pérdida de control del vehículo y en un accidente. B600A01O
HSM080

COMPONENTES DE SU HYUNDAI 1- 77
B660B02O-GAT Para fijar la velocidad de crucero
1. Pulse el botón ON/OFF de la velocidad de crucero. El testigo indicador de "CRUCERO" en el panel de instrumentos se enciende. El sistema se activa.
2. Acelere a la velocidad de crucero deseada, superior a 40 km/h.
3. Pulse el botón "SET" (COAST) al alcanzar la velocidad deseada delvehículo.
4. Retire el pie del acelerador y la velocidad ajustada se mantieneautomáticamente. 5. Para aumentar la velocidad
temporalmente, pise brevemente elacelerador hasta exceder lavelocidad predeterminada. Al retirar el pie del acelerador, la velocidad regresará a su régimen establecido.
B660C01O-GYT Para desactivar el piloto automático
o Pulse el botón "CANCEL".
o Oprima el pedal del freno.
o Accione el pedal del embrague si es transmisión mecánica o manual.
o Cambie a la posición "P" o "N" (en transmisión automática).
B660A01S-GYT PILOTO AUTOMÁTICO (Si está instalado) Este dispositivo controla de la velocidad del vehículo para su comodidad, cuando conduzca en autopistas. Este sistema estádiseñado para funcionar a velocidades por encima de 15 millas o 40 kilómetros por hora.
B660A01O
B660B01O
B660C01O

1- 78 COMPONENTES DE SU HYUNDAI
El vehículo reanudará
automáticamente la velocidad fijada antes de cancelar la misma pulsandoel botón "RESUME (ACCEL)", siempre y cuando la velocidad del vehículo sea superior a 40 km/h.

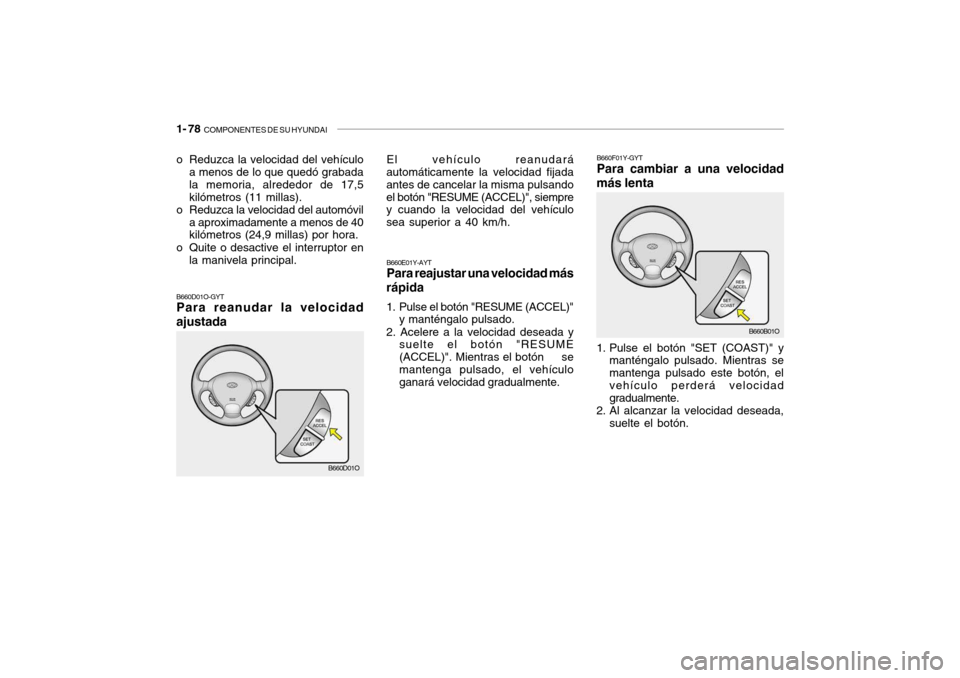

B660E01Y-AYT Para reajustar una velocidad más
rápida
1. Pulse el botón "RESUME (ACCEL)" y manténgalo pulsado.
2. Acelere a la velocidad deseada y suelte el botón "RESUME (ACCEL)". Mientras el botón semantenga pulsado, el vehículo ganará velocidad gradualmente. B660F01Y-GYTPara cambiar a una velocidad
más lenta
1. Pulse el botón "SET (COAST)" y manténgalo pulsado. Mientras se mantenga pulsado este botón, elvehículo perderá velocidad gradualmente.
2. Al alcanzar la velocidad deseada, suelte el botón.
o Reduzca la velocidad del vehículo
a menos de lo que quedó grabada la memoria, alrededor de 17,5kilómetros (11 millas).
o Reduzca la velocidad del automóvil
a aproximadamente a menos de 40 kilómetros (24,9 millas) por hora.
o Quite o desactive el interruptor en la manivela principal.
B660D01O-GYT Para reanudar la velocidad ajustada
B660D01O B660B01O

COMPONENTES DE SU HYUNDAI 1- 79

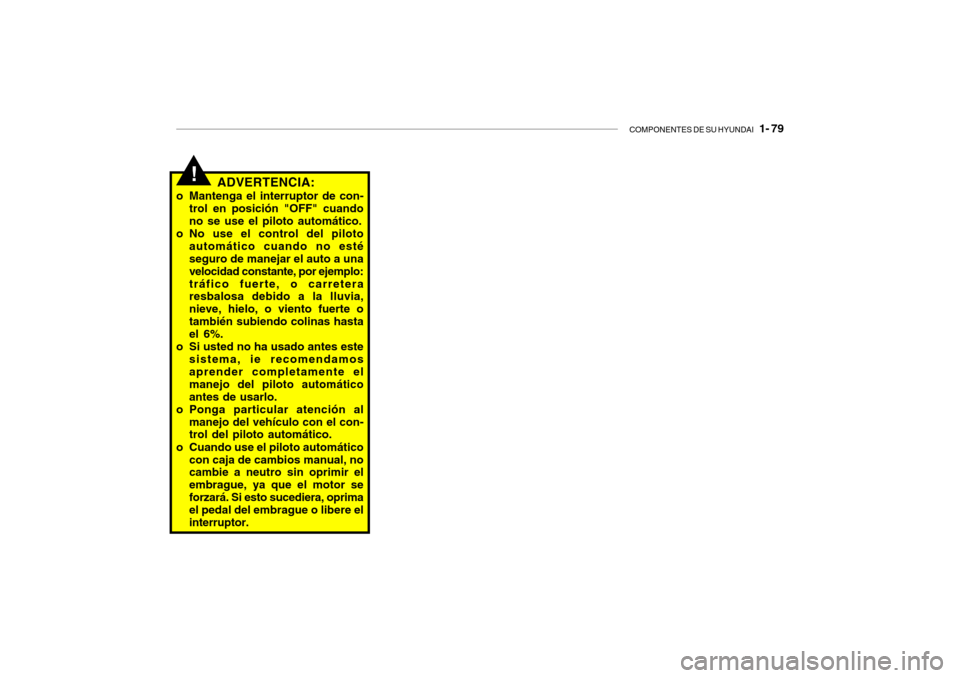

ADVERTENCIA:
o Mantenga el interruptor de con- trol en posición "OFF" cuando no se use el piloto automático.
o No use el control del piloto
automático cuando no esté seguro de manejar el auto a una velocidad constante, por ejemplo:tráfico fuerte, o carretera resbalosa debido a la lluvia, nieve, hielo, o viento fuerte otambién subiendo colinas hasta el 6%.
o Si usted no ha usado antes este sistema, ie recomendamosaprender completamente el manejo del piloto automáticoantes de usarlo.
o Ponga particular atención al manejo del vehículo con el con- trol del piloto automático.
o Cuando use el piloto automático con caja de cambios manual, nocambie a neutro sin oprimir el embrague, ya que el motor seforzará. Si esto sucediera, oprima el pedal del embrague o libere el interruptor.!
