Hyundai Santa Fe 2005 Betriebsanleitung (in German)

2
FAHREN MIT DEM HYUNDAI
35
VORSICHT:
Bei Überhitzung während des Gespannbetriebs (Zeiger derTemperaturanzeige reicht zum roten Bereich) folgende Maßnahmen ergreifen, um das Problemauszuschalten oder zu vermindern:
1. Klimaanlage abschalten.
2. Geschwindigkeit verringern.
3. An Steigungen in niedrigeren Gang schalten.
4. Beim Halt im Stop-and-Go- Verkehr Schalthebel in Neutral- oder Parkposition stellen undStandgas erhöhen.
!

3
Der Motor Springt nicht an ........................................... 3-2 Überbrückungsstart..................................................... 3-3
Überhitzung des Motors .............................................. 3-4 Ersatzreifen ................................................................. 3-6
Bei einer Reifenpanne .................................................. 3-7
Auswechseln eines Defekten Reifens ......................... 3-8Abschleppen des Fahrzeugs...................................... 3-13
Abschleppen im Notfall ............................................... 3-16
Wenn Sie Ihre Schlüssel Verlieren .............................3-17
IM NOTFALL
3

3IM NOTFALL
2
!
DER MOTOR SPRINGT NICHT AN
D010A01A-AST D010B01A-AST Der Motor dreht sich nicht oder nur langsam
1. Verfügt das Fahrzeug über ein Automatikgetriebe, sicherstellen, daß sich der Wählhebel in der Neutralstellung "N" oder in der Parkstellung "P" befindet, und daßdie Handbremse angezogen ist.
2. Die Batterieanschlüsse darauf über- prüfen, ob sie sauber sind und festsitzen.
3. Die Innenraumbeleuchtung einschalten. Verdunkelt sich die Lampe beim Betätigen des Anlassers oder geht sie aus, istdie Batterie entladen.
4. Die Anlasseranschlüsse auf festen
Sitz überprüfen. D010C02A-AST Der Motor dreht sich normal,
springt aber nicht an
1. Den Kraftstoffstand überprüfen. 2. Alle Anschlüsse an der Zündspule und Zündkerzen (bei Benzinmotor) bzw. alle Anschlüsse an der Glühkerze und dem Glühkerzenrelais (bei Dieselmotor)prüfen. Lose oder abgetrennte Anschlüsse wieder festziehen.
3. Die Kraftstoffleitung im Motorraum überprüfen.
4. Springt der Motor immer noch nicht an, einen Hyundai-Händleraufsuchen.
WARNUNG:
Springt der Motor nicht an, zum Starten das Fahrzeug nichtschieben oder ziehen. Dadurch könnte es zu Kollisionen oder anderen Beschädigungen kommen.Darüber hinaus kann der Katalysator zu brennen anfangen, wenn das Fahrzeug zum Starten geschobenoder gezogen wird.
D010B01O5. Zum Starten das Fahrzeug nicht
schieben oder ziehen. Siehe dieAnweisungen zum "Überbrückung- sstart" auf den folgenden Seiten.

3
IM NOTFALL
3ÜBERBRÜCKUNGSSTART
D020A01O
D010D01A-AST Motor geht während der Fahrt
aus
1. Verringern Sie die Geschwindigkeit und fahren Sie weiter geradeaus. Verlassen Sie vorsichtig die Fahrbahn und halten Sie an einemsicheren Platz.
2. Schalten Sie die Warnblinkanlage
ein.
3. Versuchen Sie, den Motor wieder
zu starten. Springt der Motor nichtan, lesen Sie Abschnitt "Motor springt nicht an". D020A02A-AST
WARNUNG:
Ein Überbrückungsstart kann gefährlich sein! Werden diese Anweisungen nicht genau befolgt, können schwere Verletzungen vonPersonen und Beschädigungen des Fahrzeugs die Folge sein! Bestehen noch Unklarheiten über denÜberbrückungsstart, qualifizierte Hilfe in Anspruch nehmen. Fahrzeugbatterien enthaltenSchwefelsäure. Diese ist giftig und hochkorrosiv. Beim Überbrückungs- start eine Schutzbrille tragen und darauf achten, daß keine Säure auf Personen, Kleidung oder Fahrzeug gelangt.
!
o Sollte versehentlich Säure auf die
Haut oder in die Augen gelangen, sofort verunreinigte Kleidung entfernen und den betroffenenBereich mit klarem Wasser mindestens 15 Min. abspülen. Dann sofort ärztliche Hilfe aufsuchen.Muß eine Person zu einer Notaufnahme transportiert werden, während der Fahrt auf die betroffeneStelle weiterhin mit einem Schwamm oder einem Tuch Wasser auftragen.
o Das während eines
Überbrückungsstarts von derBatterie abgegebene Gas ist hochexplosiv. Im Gefahrenbereich nicht rauchen und Funkenbildungund offene Flammen vermeiden.
o Die für den Überbrückungsstart
verwendete Batterie muß eine
Spannung von 12 V aufweisen. Läßt sich nicht bestimmen, ob es sich um eine 12V-Batterie handelt, mitdieser Batterie keinen Überbrückungsstart versuchen.Entladene Batterie
Startbatterie

3IM NOTFALL
4ÜBERHITZUNG DES MOTORS
gewissen Abstand zur Batterie anschließen. Das Kabel nicht anein umlaufendes Teil anschließen.
4. Den Motor des Fahrzeugs mit der
Startbatterie anlassen und einigeMinuten lang laufen lassen. Auf diese Weise wird gewährleistet, daß sich die Startbatterie auflädt.Während des Überbrückungsstarts den Motor in diesem Fahrzeug mit einer Drehzahl von ca. 2000 min -1
laufen lassen.
5. Den Motor des Fahrzeugs mit der
entladenen Batterie normal anlassen. Nach dem Anspringen des Motors die Starterkabelangeschlossen lassen und den Motor bei schnellem Leerlauf oder bei einer Drehzahl von ca. 2000min -1
einige Minuten lang laufen
lassen.
6. Entfernen Sie die Überbrückungskabel vorsichtig in umgekehrter Reihenfolge des Anschließens.
Ist die Ursache für eine entladeneBatterie nicht bekannt (z.B. weil die Lampen eingeschaltet blieben usw.), muß das Ladesystem vom Hyundai-Händler überprüft werden.
o Für den Überbrückungsstart eines
Fahrzeugs mit einer entladenenBatterie muß genau entsprechend der folgenden Schritte vorgegangen werden.
1. Befindet sich die Startbatterie in einem anderen Fahrzeug, sicherstellen, daß sich die zwei Fahrzeuge nicht berühren.
2. Alle unnötigen Leuchten und das Zubehör beider Fahrzeugeausschalten.
3. Die Klemmen des Starterkabels
genau entsprechend der auf derVorseite aufgeführten Reihenfolge anschließen, d.h. zuerst eine Klemme des Starterkabels an den"Plus-"Pol (+) oder das "Plus"-Kabel (+) der entladenen Batterie anschließen. Dann das andere Endedesselben Kabels an die "Plus"- Klemme der Startbatterie anschließen. Danach die eineKlemme des zweiten Kabels an den "Minus"-Pol der Startbatterie anschließen. Zum Schluß das andere Ende dieses Kabels an ein starres Metallteil des Motors in einem D030A02TB-AST Wird von der Temperaturanzeige eine Überhitzung angezeigt, ist ein Leistungs-schwund zu spüren oder einlautes Klingel- oder Klopfgeräusch zu hören, so ist der Motor wahrscheinlich zu heiß. In diesem Fall, wie folgtvorgehen:
1. Das Fahrzeug von der Fahrbahn lenken und so schnell, wie diessicher erscheint, anhalten.
2. Den Wähl-/Schalthebel in die Parkstellung "P" (Automatik-getriebe) oder in die Leerlaufstellung(Schaltgetriebe) schalten und die Handbremse abstellen. Die Klima- anlage ausschalten.
3. Läuft unter dem Fahrzeug Kühlmittel
aus, oder steigt aus dem MotorraumDampf auf, den Motor anhalten. Die Motorhaube nicht öffnen, solange noch Kühlmittel ausläuftbzw. Dampf aufsteigt. Ist kein Kühlmittelverlust und kein Dampf sichtbar, den Motor laufen lassenund überprüfen, ob das Motorkühlgebläse funktioniert. Läuft das Gebläse nicht, den Motorabstellen.

3
IM NOTFALL
5
WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder
innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten.
Hochdruckpumpe, Verteiler, Ein-
spritzdüsen und Hochdruck- leitungen stehen auch nach demAbstellen des Motors noch unter hohem Druck. Durch Undichtigkeiten herausspritzenderKraftstoff kann bei Kontakt mit der Haut schwere Verletzungen verursachen. Personen mitHerzschrittmacher dürfen der ECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cmkommen, da der hohe Strom im Common Rail-System starke Magnetfelder erzeugt.
WARNUNG:
Bei laufendem Motor nicht mit Händen und Kleidung in die Nähe von umlaufenden Teilen wie z.B.Gebläse und Keilriemen kommen, um ein Verletzungsrisiko auszuschalten.
5. Ist der Wasserpumpenkeilriemengerissen oder läuft Kühlmittel aus,den Motor sofort abstellen, undden nächsten Hyundai-Händler um Hilfe bitten.!
4. Überprüfen, ob der
Wasserpumpenkeil- riemen fehlt. Ist er vorhanden, seine Spannung überprüfen. Scheint der Keilriemen in Ordnung, den Kühler, dieSchläuche und den Fahrzeugunterboden auf Kühlmittellecks überprüfen. (Wardie Klimaanlage eingeschaltet, ist es normal, daß kaltes Wasser beim Anhalten vom Unterboden abtropft.)
!
6. Ist die Ursache für die Überhitzungnicht festzustellen, warten, bis sich der Motor wieder auf die normale Temperatur abgekühlt hat. IstKühlmittel ausgelaufen, Kühlmittel vorsichtig bis zur mittleren Markierung im Behälter (Seite 6-14) auffüllen.
7. Vorsichtig vorgehen und auf weitere Anzeichen für Überhitzung achten. Sollte es erneut zu einem Überhitzen kommen, einen Hyundai-Händler um Hilfe bitten.
!WARNUNG:
Bei heißem Motor nicht den Kühlerdeckel abschrauben. Kühlmittel könnte aus der Öffnungherausspritzen und schwere Verbrennungen verursachen.

3IM NOTFALL
6ERSATZREIFEN
D040A01O-GST Bei der Verwendung eines
Ersatzreifens müssen die nachfolgenden Anweisungen beachtetwerden:
Den Reifenluftdruck so schnell wie
möglich nach dem Montieren desErsatzreifens überprüfen und auf denerforderlichen wert einstellen. Der Reifendruck muß während der Lagerung in regelmäßigen Abständenüberprüft werden.
Reifenluftdruck ..... 2,1 bar D040B02B-GST Handhabung des Ersatzreifens Ausbau des Ersatzreifens
1. Die Heckklappe öffnen.
2. Die Abdeckung der Befestigungsschraube mit einem Schraubendreher bzw. einer Münze entfernen. D040B01O
VORSICHT:
Große Kühlmittelverluste weisendarauf hin, daß das Kühlsystem eine undichte Stelle aufweist; dies muß so schnell wie möglich voneinem Hyundai-Händler überprüft werden.
!

3
IM NOTFALL
7BEI EINER REIFENPANNE
3. Die Montageschraube mit dem
Radmutternschlüssel lösen.
4. Den Aufhänger anheben und vom Halter trennen, dann den Aufhänger absenken und den Ersatzreifenherausnehmen. D040B03O
D040B02O
Einbau des Ersatzreifens
1. Den Ersatzreifen mittig auf den Aufhänger setzen, den Aufhänger anheben und in den Halter einhängen.
2. Die Montageschraubenabdeckung mit dem Radmutternschlüsselanziehen.
3. Die Montageschraubenabdeckung
mit dem Schraubendreherinstallieren und anziehen. D050A01A-AST Tritt während der Fahrt eine Reifenpanne auf, wie folgt vorgehen:
1. Den Fuß vom Gaspedal nehmen
und das Fahrzeug im Geradeausfahren ausrollen lassen. Nicht sofort die Bremsen betätigen oder das Fahrzeug von derFahrbahn bewegen, da hierbei die Kontrolle über das Fahrzeug verlorengehen kann. Fährt dasFahrzeug mit einer ausreichend langsamen Geschwindigkeit und erscheint dies sicher, vorsichtigbremsen und das Fahrzeug von der Fahrbahn bewegen. Soweit wie möglich von der Fahrbahnausscheren und auf festem, ebenem Untergrund parken.
2. Befindet sich das Fahrzeug im Stillstand, die Warnblinkeranschalten, die Handbremse ziehen und das Getriebe in die Parkstellung"P" (Automatikgetriebe) oder in den Rückwärtsgang (Schaltgetriebe) schalten.

3IM NOTFALL
8
D060A02HP-AST
Das nachfolgend beschriebene Verfahren kann sowohl zum Umsetzen der einzelnen Reifen als auch zumAuswechseln eines platten Reifens angewandt werden. Vor dem Auswechseln eines platten Reifenssicher-stellen, daß sich der Wähl-/ Schalthebel in der Parkstellung "P" (Automatikgetriebe) oder imRückwärtsgang (Schaltgetriebe) befindet, und daß die Handbremse angezogen ist. Dann wie folgtvorgehen: HSM4016
3. Alle Insassen aus dem Fahrzeug
aussteigen lassen. Das Aussteigenmuß auf der dem Verkehr entgegengesetzten Seite des Fahrzeugs erfolgen.
4. Den Reifen entsprechend den Anweisungen auf den folgendenSeiten wechseln.

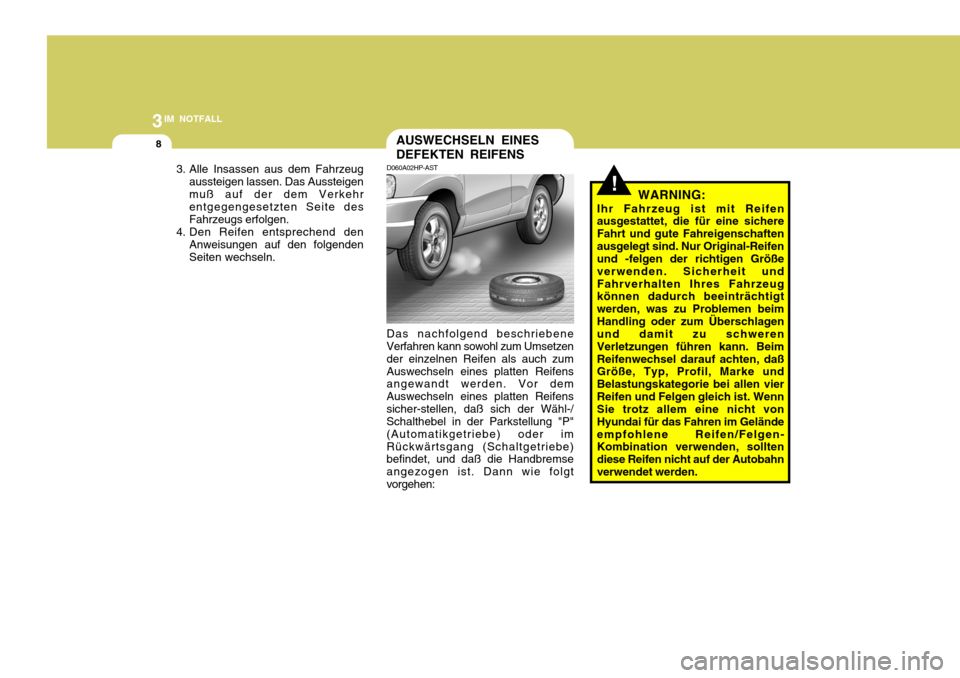

AUSWECHSELN EINES DEFEKTEN REIFENS
!WARNING:
Ihr Fahrzeug ist mit Reifen ausgestattet, die für eine sichere Fahrt und gute Fahreigenschaftenausgelegt sind. Nur Original-Reifen und -felgen der richtigen Größe verwenden. Sicherheit undFahrverhalten Ihres Fahrzeug können dadurch beeinträchtigt werden, was zu Problemen beimHandling oder zum Überschlagen und damit zu schweren Verletzungen führen kann. BeimReifenwechsel darauf achten, daß Größe, Typ, Profil, Marke und Belastungskategorie bei allen vierReifen und Felgen gleich ist. Wenn Sie trotz allem eine nicht von Hyundai für das Fahren im Geländeempfohlene Reifen/Felgen- Kombination verwenden, sollten diese Reifen nicht auf der Autobahnverwendet werden.

3
IM NOTFALL
9
HSM4015
D060B01O-AST

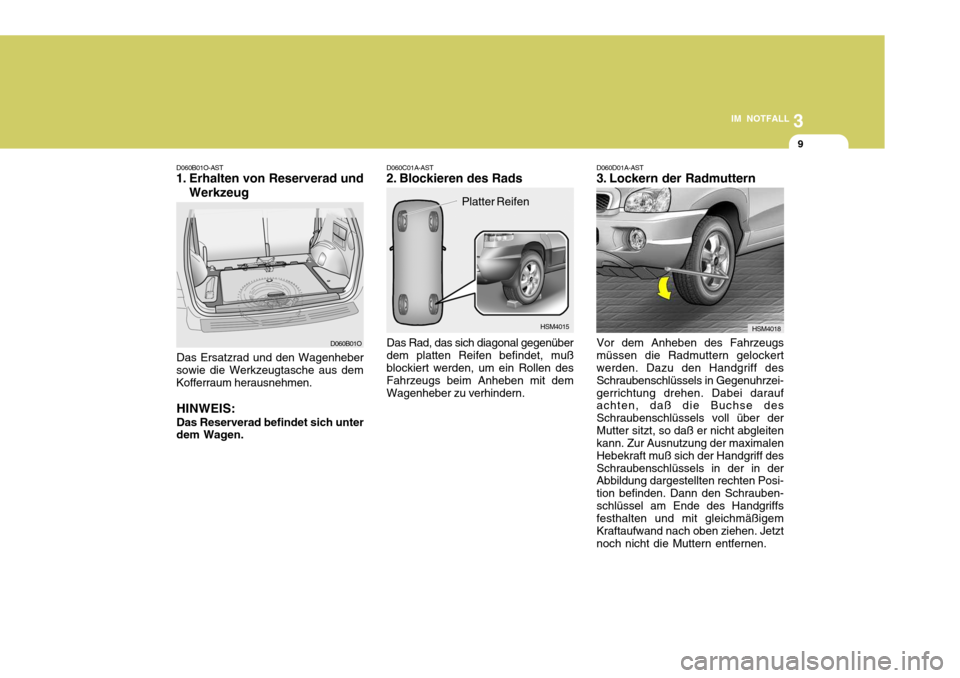

1. Erhalten von Reserverad und
Werkzeug
Das Ersatzrad und den Wagenheber
sowie die Werkzeugtasche aus dem Kofferraum herausnehmen.
HINWEIS: Das Reserverad befindet sich unter
dem Wagen. Das Rad, das sich diagonal gegenüber dem platten Reifen befindet, muß blockiert werden, um ein Rollen des Fahrzeugs beim Anheben mit demWagenheber zu verhindern.
D060C01A-AST
2. Blockieren des Rads
Platter Reifen D060D01A-AST
3. Lockern der Radmuttern Vor dem Anheben des Fahrzeugs müssen die Radmuttern gelockert werden. Dazu den Handgriff des Schraubenschlüssels in Gegenuhrzei-gerrichtung drehen. Dabei darauf achten, daß die Buchse des Schraubenschlüssels voll über derMutter sitzt, so daß er nicht abgleiten kann. Zur Ausnutzung der maximalen Hebekraft muß sich der Handgriff desSchraubenschlüssels in der in der Abbildung dargestellten rechten Posi- tion befinden. Dann den Schrauben-schlüssel am Ende des Handgriffs festhalten und mit gleichmäßigem Kraftaufwand nach oben ziehen. Jetztnoch nicht die Muttern entfernen.
D060B01O
HSM4018
