Page 141 of 275

2
FAHREN MIT DEM HYUNDAI

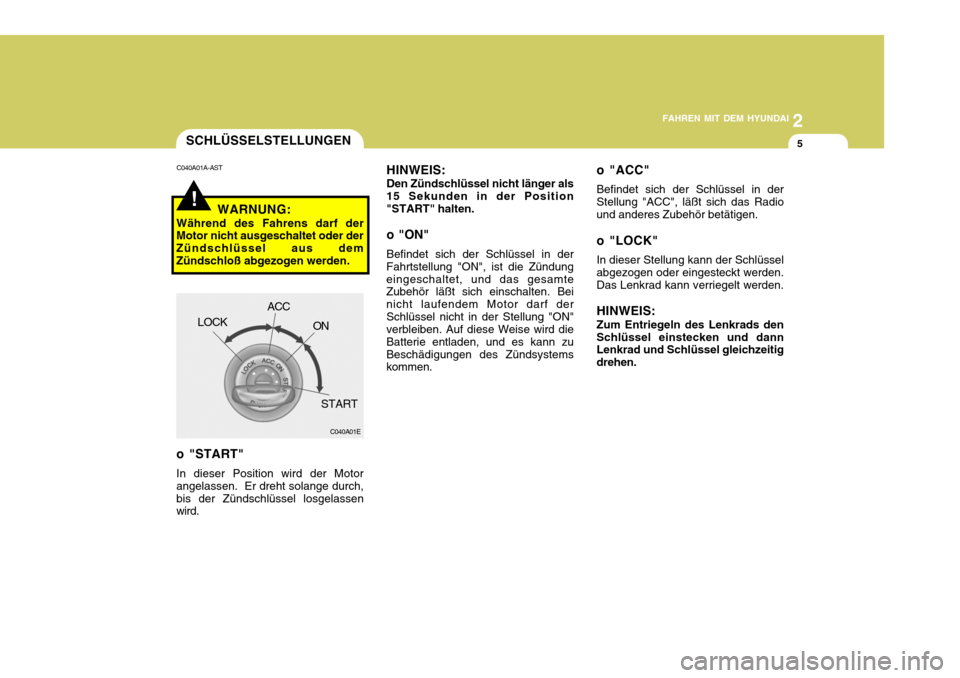

5SCHLÜSSELSTELLUNGEN
!
C040A01A-AST
WARNUNG:
Während des Fahrens darf der
Motor nicht ausgeschaltet oder der Zündschlüssel aus demZündschloß abgezogen werden.
C040A01E
LOCK
ACC
ON
START
o "START" In dieser Position wird der Motor angelassen. Er dreht solange durch,bis der Zündschlüssel losgelassen wird. HINWEIS: Den Zündschlüssel nicht länger als
15 Sekunden in der Position "START" halten.
o "ON" Befindet sich der Schlüssel in der
Fahrtstellung "ON", ist die Zündung eingeschaltet, und das gesamte Zubehör läßt sich einschalten. Bei nicht laufendem Motor darf derSchlüssel nicht in der Stellung "ON" verbleiben. Auf diese Weise wird die Batterie entladen, und es kann zuBeschädigungen des Zündsystems kommen. o "ACC" Befindet sich der Schlüssel in der Stellung "ACC", läßt sich das Radio und anderes Zubehör betätigen.
o "LOCK" In dieser Stellung kann der Schlüssel abgezogen oder eingesteckt werden. Das Lenkrad kann verriegelt werden. HINWEIS: Zum Entriegeln des Lenkrads den Schlüssel einstecken und dann Lenkrad und Schlüssel gleichzeitig drehen.
Page 142 of 275

2FAHREN MIT DEM HYUNDAI

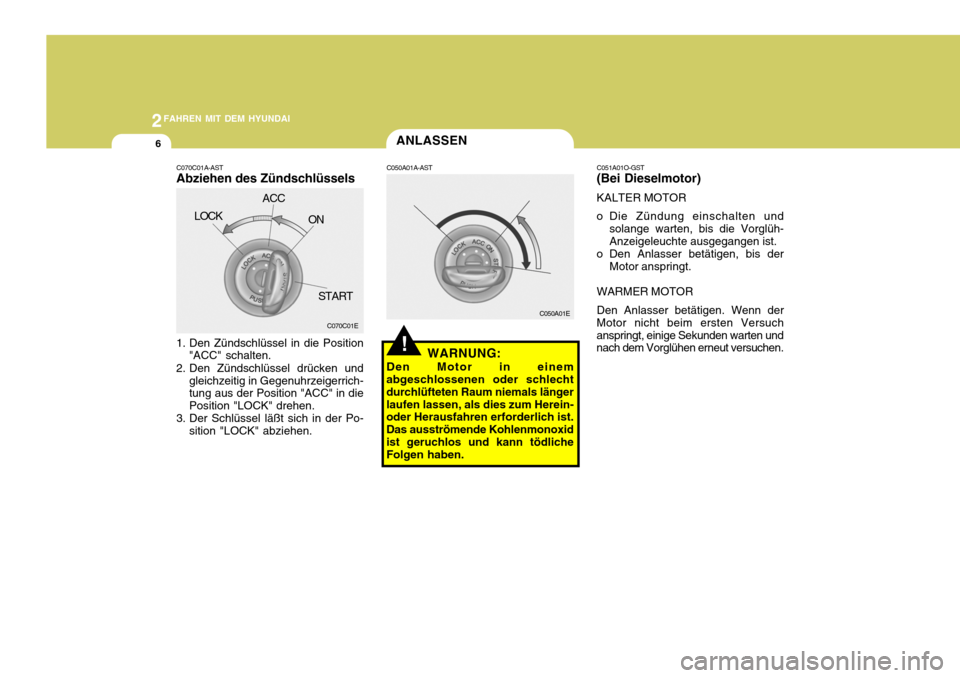

6ANLASSEN
!
C050A01E
C050A01A-AST
WARNUNG:
Den Motor in einem
abgeschlossenen oder schlecht durchlüfteten Raum niemals längerlaufen lassen, als dies zum Herein- oder Herausfahren erforderlich ist. Das ausströmende Kohlenmonoxidist geruchlos und kann tödliche Folgen haben. C051A01O-GST(Bei Dieselmotor) KALTER MOTOR
o Die Zündung einschalten und solange warten, bis die Vorglüh- Anzeigeleuchte ausgegangen ist.
o Den Anlasser betätigen, bis der Motor anspringt.
WARMER MOTOR Den Anlasser betätigen. Wenn der
Motor nicht beim ersten Versuch anspringt, einige Sekunden warten und nach dem Vorglühen erneut versuchen.
C070C01E
LOCK
ACC
ON
START
C070C01A-ASTAbziehen des Zündschlüssels
1. Den Zündschlüssel in die Position
"ACC" schalten.
2. Den Zündschlüssel drücken und gleichzeitig in Gegenuhrzeigerrich- tung aus der Position "ACC" in die Position "LOCK" drehen.
3. Der Schlüssel läßt sich in der Po-
sition "LOCK" abziehen.
Page 143 of 275

2
FAHREN MIT DEM HYUNDAI
7
C050B01O-GST Normale Bedingungen Anlassen:
1. Den Schlüssel einstecken und den
Sicherheitsgurt anlegen.
2. Den Schalthebel beim Schaltge- triebe in die Leerlaufstellung oder den Wählhebel (Automatikgetriebe) in die Position "P" (Parken) stellen.
3. Nach Drehen des Zündschlüssels in die Position "ON" (Fahren)sicherstellen, daß alle Warnleuchten und Instrumente korrektfunktionieren; erst dann den Motor anlassen.
4. Bei Fahrzeugen mit Vorglühkontrol- leuchte den Zündschlüssel auf "ON" drehen. Die Vorglühkontrolleuchteleuchtet zuerst rot auf und wechselt kurz darauf zu grün; dies zeigt an, daß das Vorglühen beendet ist.
WARNUNG:
Ist ein Gang eingelegt und wird die Kupplung nicht voll durchgetreten, ruckt das Auto beim Anlassen voroder zurück.!

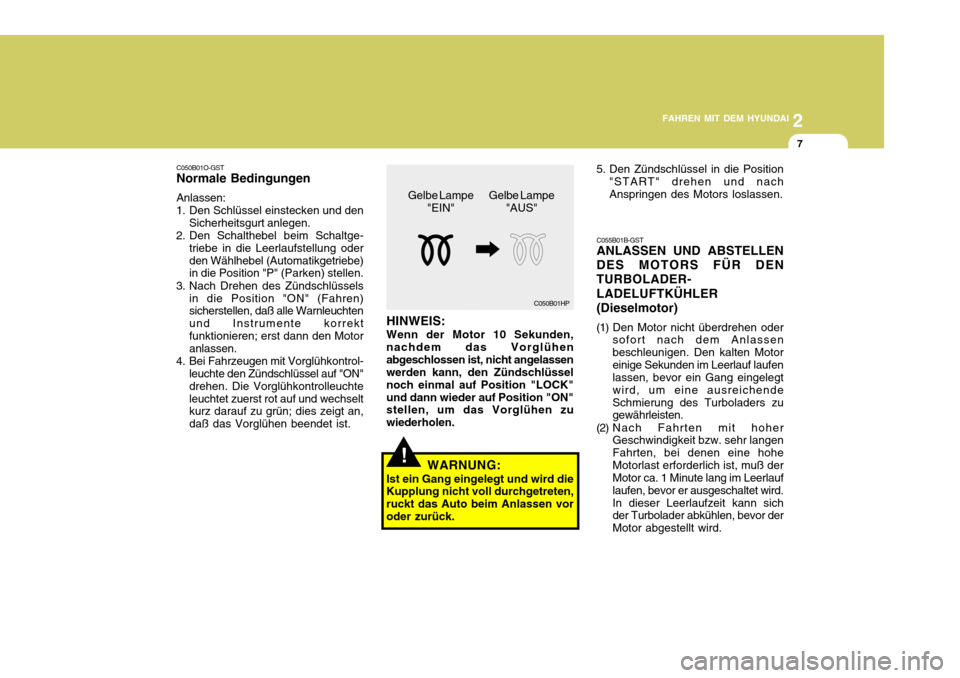

Gelbe Lampe "EIN" Gelbe Lampe
"AUS"
C050B01HP
HINWEIS: Wenn der Motor 10 Sekunden, nachdem das Vorglühenabgeschlossen ist, nicht angelassen werden kann, den Zündschlüssel noch einmal auf Position "LOCK"und dann wieder auf Position "ON" stellen, um das Vorglühen zu wiederholen. 5. Den Zündschlüssel in die Position
"START" drehen und nachAnspringen des Motors loslassen.
C055B01B-GST ANLASSEN UND ABSTELLEN
DES MOTORS FÜR DEN TURBOLADER-
LADELUFTKÜHLER(Dieselmotor)
(1) Den Motor nicht überdrehen oder sofort nach dem Anlassen beschleunigen. Den kalten Motoreinige Sekunden im Leerlauf laufen lassen, bevor ein Gang eingelegt wird, um eine ausreichendeSchmierung des Turboladers zu gewährleisten.
(2) Nach Fahrten mit hoher Geschwindigkeit bzw. sehr langen Fahrten, bei denen eine hoheMotorlast erforderlich ist, muß der Motor ca. 1 Minute lang im Leerlauf laufen, bevor er ausgeschaltet wird.In dieser Leerlaufzeit kann sich der Turbolader abkühlen, bevor der Motor abgestellt wird.
Page 144 of 275

2FAHREN MIT DEM HYUNDAI

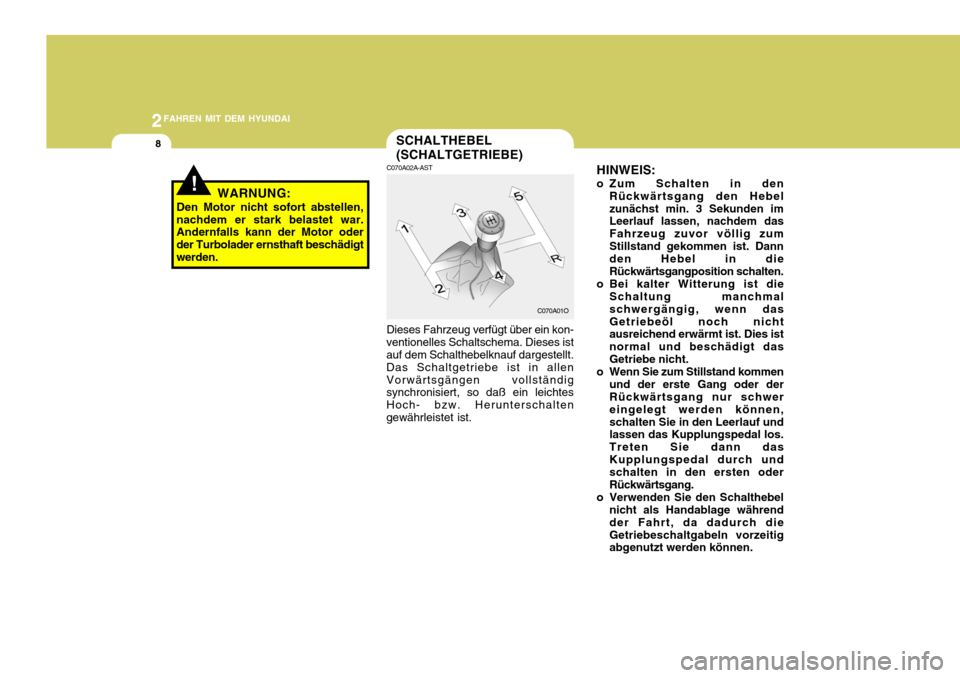

8SCHALTHEBEL (SCHALTGETRIEBE)
HINWEIS:
o Zum Schalten in den Rückwärtsgang den Hebel zunächst min. 3 Sekunden im Leerlauf lassen, nachdem das Fahrzeug zuvor völlig zumStillstand gekommen ist. Dann den Hebel in die Rückwärtsgangposition schalten.
o Bei kalter Witterung ist die Schaltung manchmalschwergängig, wenn dasGetriebeöl noch nicht ausreichend erwärmt ist. Dies ist normal und beschädigt dasGetriebe nicht.
o Wenn Sie zum Stillstand kommen und der erste Gang oder der Rückwärtsgang nur schwer eingelegt werden können,schalten Sie in den Leerlauf und lassen das Kupplungspedal los. Treten Sie dann dasKupplungspedal durch und schalten in den ersten oder Rückwärtsgang.
o Verwenden Sie den Schalthebel nicht als Handablage währendder Fahrt, da dadurch dieGetriebeschaltgabeln vorzeitig abgenutzt werden können.
C070A02A-AST Dieses Fahrzeug verfügt über ein kon-
ventionelles Schaltschema. Dieses ist auf dem Schalthebelknauf dargestellt. Das Schaltgetriebe ist in allenVorwärtsgängen vollständig synchronisiert, so daß ein leichtes Hoch- bzw. Herunterschaltengewährleistet ist. C070A01O
!WARNUNG:
Den Motor nicht sofort abstellen, nachdem er stark belastet war. Andernfalls kann der Motor oder der Turbolader ernsthaft beschädigtwerden.
Page 145 of 275

2
FAHREN MIT DEM HYUNDAI
9
VORSICHT:
Beim Herunterschalten vom 5. in
den 4. Gang darauf achten, daß Sie nicht verse-hentlich den Schalthebel so weit zur Seite drücken, daß der 2. Gang eingelegt wird. Ein derartigdrastisches Herunterschalten kann dazu führen, daß die Motordrehzahl so stark ansteigt, daß die Anzeigedes Drehzahlmessers (falls vorhanden) in den roten Bereich gerät. Ein solches Überdrehen desMotors kann Motorschäden verursachen.
! C070B01A-AST Verwenden der Kupplung Vor dem Schalten muß die Kupplung
voll durchgetreten und danach langsam freigegeben werden. DasKupplungspedal darf erst dann wieder benutzt werden, wenn es vollständig in die ursprüngliche Positionzurückgekehrt ist. Beim Fahren nicht den Fuß auf dem Kupplungspedal lassen. Dies führt zu unnötigerAbnutzung. Die Kupplung nicht teilweise treten, um das Fahrzeug an einer Steigung zu halten. Dies führtzu unnötigem Verschleiß. Zum Halten des Fahrzeugs an einer Steigung die Handbremse verwenden. DasKupplungspedal nicht schnell und wiederholt niedertreten. C070E02A-GSTEMPFOHLENE SCHALTPUNKTE
Schaltenvon - in
1-2 2-3 3-4 4-5
Empfohlene
Geschwindigkeit km/h (mph)
20 (15) 40 (25) 55 (35) 75 (45)
Die oben dargestellten Schaltpunkte werden für größte Kraftstoffersparnisund optimale Leistung empfohlen.
Page 146 of 275

2FAHREN MIT DEM HYUNDAI
10
!

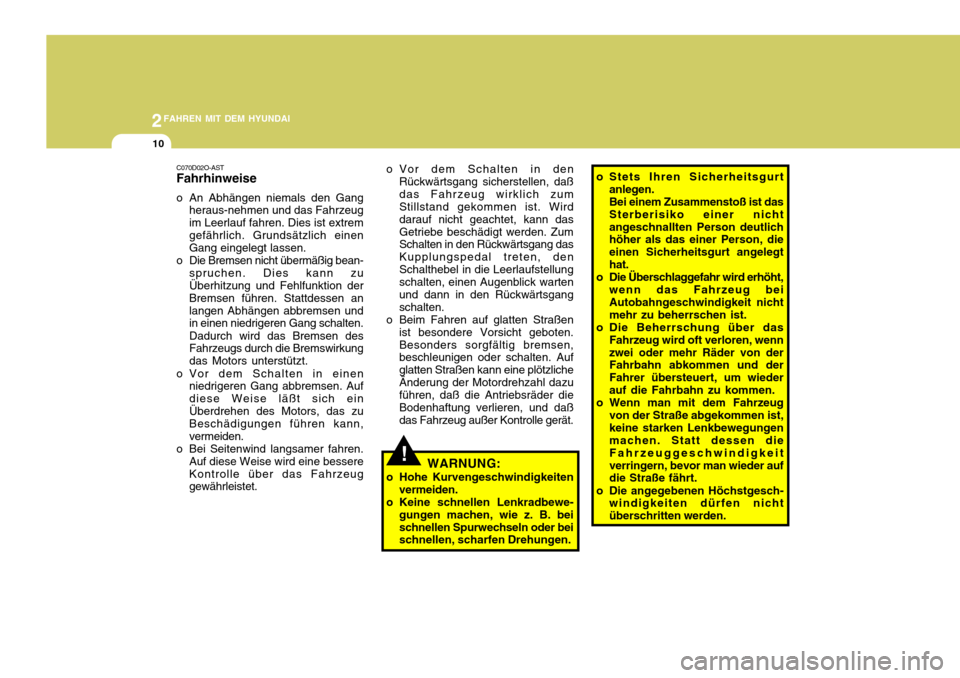

o Stets Ihren Sicherheitsgurt
anlegen. Bei einem Zusammenstoß ist dasSterberisiko einer nichtangeschnallten Person deutlich höher als das einer Person, die einen Sicherheitsgurt angelegthat.
o Die Überschlaggefahr wird erhöht,
wenn das Fahrzeug bei Autobahngeschwindigkeit nicht mehr zu beherrschen ist.
o Die Beherrschung über das Fahrzeug wird oft verloren, wennzwei oder mehr Räder von der Fahrbahn abkommen und der Fahrer übersteuert, um wiederauf die Fahrbahn zu kommen.
o Wenn man mit dem Fahrzeug von der Straße abgekommen ist,keine starken Lenkbewegungen machen. Statt dessen die Fahrzeuggeschwindigkeitverringern, bevor man wieder auf die Straße fährt.
o Die angegebenen Höchstgesch- windigkeiten dürfen nicht überschritten werden.
o Vor dem Schalten in den
Rückwärtsgang sicherstellen, daßdas Fahrzeug wirklich zum Stillstand gekommen ist. Wird darauf nicht geachtet, kann dasGetriebe beschädigt werden. Zum Schalten in den Rückwärtsgang das Kupplungspedal treten, denSchalthebel in die Leerlaufstellung schalten, einen Augenblick warten und dann in den Rückwärtsgangschalten.
o Beim Fahren auf glatten Straßen ist besondere Vorsicht geboten.Besonders sorgfältig bremsen, beschleunigen oder schalten. Auf glatten Straßen kann eine plötzlicheÄnderung der Motordrehzahl dazu führen, daß die Antriebsräder die Bodenhaftung verlieren, und daßdas Fahrzeug außer Kontrolle gerät.
WARNUNG:
o Hohe Kurvengeschwindigkeiten vermeiden.
o Keine schnellen Lenkradbewe- gungen machen, wie z. B. beischnellen Spurwechseln oder bei schnellen, scharfen Drehungen.
C070D02O-ASTFahrhinweise
o An Abhängen niemals den Gang
heraus-nehmen und das Fahrzeug im Leerlauf fahren. Dies ist extremgefährlich. Grundsätzlich einen Gang eingelegt lassen.
o Die Bremsen nicht übermäßig bean- spruchen. Dies kann zuÜberhitzung und Fehlfunktion der Bremsen führen. Stattdessen anlangen Abhängen abbremsen und in einen niedrigeren Gang schalten. Dadurch wird das Bremsen des Fahrzeugs durch die Bremswirkung das Motors unterstützt.
o Vor dem Schalten in einen niedrigeren Gang abbremsen. Aufdiese Weise läßt sich einÜberdrehen des Motors, das zu Beschädigungen führen kann, vermeiden.
o Bei Seitenwind langsamer fahren.
Auf diese Weise wird eine bessereKontrolle über das Fahrzeug gewährleistet.
Page 147 of 275

2
FAHREN MIT DEM HYUNDAI

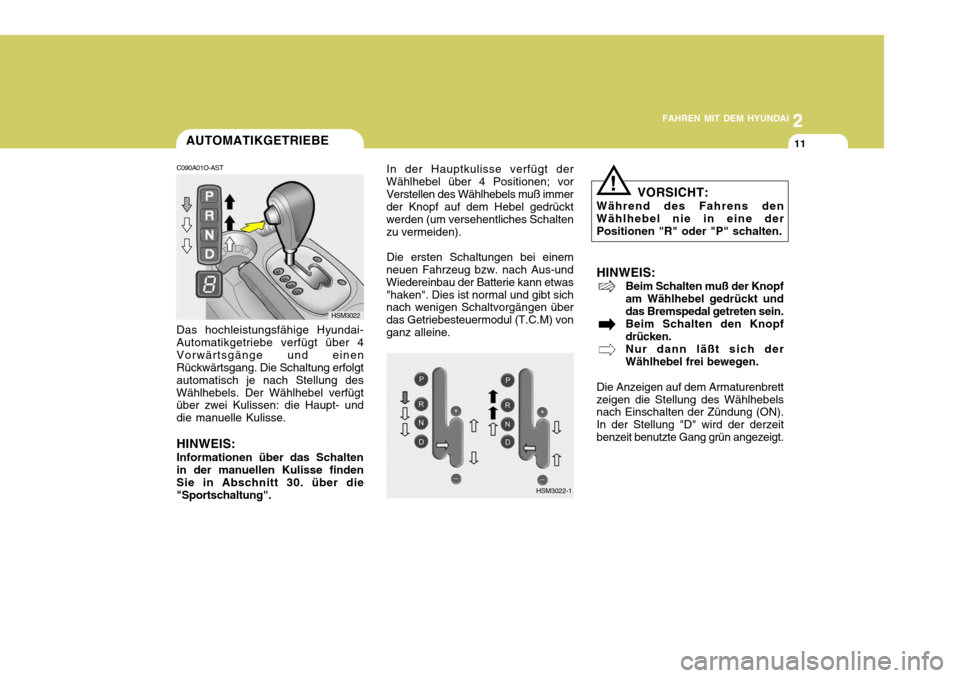

11AUTOMATIKGETRIEBE
HSM3022
Das hochleistungsfähige Hyundai- Automatikgetriebe verfügt über 4Vorwärtsgänge und einen Rückwärtsgang. Die Schaltung erfolgt automatisch je nach Stellung desWählhebels. Der Wählhebel verfügt über zwei Kulissen: die Haupt- und die manuelle Kulisse. HINWEIS: Informationen über das Schalten in der manuellen Kulisse finden Sie in Abschnitt 30. über die "Sportschaltung".
C090A01O-AST
In der Hauptkulisse verfügt der
Wählhebel über 4 Positionen; vorVerstellen des Wählhebels muß immer der Knopf auf dem Hebel gedrückt werden (um versehentliches Schaltenzu vermeiden).
Die ersten Schaltungen bei einem
neuen Fahrzeug bzw. nach Aus-undWiedereinbau der Batterie kann etwas"haken". Dies ist normal und gibt sich nach wenigen Schaltvorgängen über das Getriebesteuermodul (T.C.M) vonganz alleine.
HSM3022-1VORSICHT:
Während des Fahrens denWählhebel nie in eine derPositionen "R" oder "P" schalten.
!
HINWEIS: Beim Schalten muß der Knopf am Wählhebel gedrückt unddas Bremspedal getreten sein.Beim Schalten den Knopfdrücken.Nur dann läßt sich derWählhebel frei bewegen.
Die Anzeigen auf dem Armaturenbrettzeigen die Stellung des Wählhebels nach Einschalten der Zündung (ON). In der Stellung "D" wird der derzeitbenzeit benutzte Gang grün angezeigt.
Page 148 of 275

2FAHREN MIT DEM HYUNDAI
12

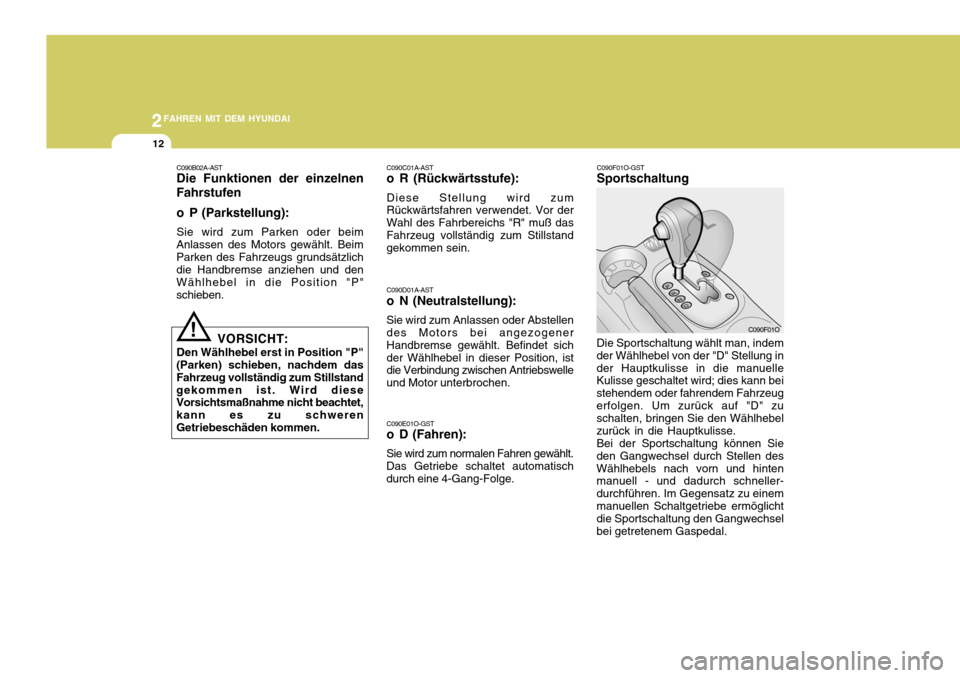

C090F01O-GST Sportschaltung
Die Sportschaltung wählt man, indem der Wählhebel von der "D" Stellung inder Hauptkulisse in die manuelle Kulisse geschaltet wird; dies kann bei stehendem oder fahrendem Fahrzeugerfolgen. Um zurück auf "D" zu schalten, bringen Sie den Wählhebel zurück in die Hauptkulisse.Bei der Sportschaltung können Sieden Gangwechsel durch Stellen desWählhebels nach vorn und hinten manuell - und dadurch schneller- durchführen. Im Gegensatz zu einemmanuellen Schaltgetriebe ermöglicht die Sportschaltung den Gangwechsel bei getretenem Gaspedal. C090F01O
C090C01A-AST
o R (Rückwärtsstufe): Diese Stellung wird zum Rückwärtsfahren verwendet. Vor der Wahl des Fahrbereichs "R" muß dasFahrzeug vollständig zum Stillstand gekommen sein. C090D01A-AST
o N (Neutralstellung): Sie wird zum Anlassen oder Abstellen des Motors bei angezogener Handbremse gewählt. Befindet sichder Wählhebel in dieser Position, ist die Verbindung zwischen Antriebswelle und Motor unterbrochen. C090E01O-GST
o D (Fahren): Sie wird zum normalen Fahren gewählt.
Das Getriebe schaltet automatisch durch eine 4-Gang-Folge.
C090B02A-AST Die Funktionen der einzelnen
Fahrstufen
o P (Parkstellung): Sie wird zum Parken oder beim
Anlassen des Motors gewählt. Beim Parken des Fahrzeugs grundsätzlich die Handbremse anziehen und den Wählhebel in die Position "P"schieben.
VORSICHT:
Den Wählhebel erst in Position "P"
(Parken) schieben, nachdem dasFahrzeug vollständig zum Stillstandgekommen ist. Wird diese Vorsichtsmaßnahme nicht beachtet, kann es zu schwerenGetriebeschäden kommen.
!
Page 149 of 275

2
FAHREN MIT DEM HYUNDAI
13
NACH OBEN (+) : Durch Stellen des
Hebels um eine Position nach vorne schaltet das Getriebe einen Gang herauf.
NACH UNTEN (-) : Durch Ziehen des
Hebels durch eine Position nachunten schaltet das Getriebe einen Gang herunter.
GANG ÜBERSPRINGEN : Wird der
Wählhebel zweimal schnellhintereinander nach vorne oder hinten bewegt, können Sie hierdurch einen Gang über - springen, d.h.vom ersten in den dritten Gang bzw. vom dritten in den ersten Gang schalten. VORSICHT:
o Bei der Sportschaltung erfolgt das Heraufschalten nichtautomatisch, d.h. der Fahrer mußje nach den Straßenbedingungen selber weiterschalten und dabel darauf achten, daß dieMotordrehzahl unterhalb des roten Bereichs bleibt.
o Wird der Wählhebel zweimal hintereinader schnell nach hinten bewegt (-), kann hierdurch einGang übersprungen werden, d.h. Sie schalten vom dritten in den ersten, vom vierten in denzweiten. Da jedoch plötzliches Abbremsen und/oder schnelles Beschleunigen zu einemTraktionsverlust führen kann, sollten Sie nur sehr vorsichtig und unter Berücksichtigung derFahrgeschwindigkeit herunter- schalten.
! HINWEIS:
o Bei der Sportschaltung können nur die vier Vorwärtsgänge gewählt werden. Zum Rückwärtsfahren oder Einparken des Fahrzeugs muß derWählhebel auf "R" bzw. "P" gestellt werden.
o Bei der Sportschaltung schaltet das Getriebe bei Abbremsen desFahrzeugs automatisch herunter. Bei Stopp des Fahrzeugs istautomatisch der 1. Gang gewählt.
o Um die Fahrzeugleistung und- sicherheit nicht zu beeinträchtigen, lassen sich in manchen Fällen einigeSchaltvorgänge über den Wählhebel nicht ausführen.
o Beim Anfahren auf glattem Boden muß der Wählhebel nach oben(+) gestellt werden. Hierdurch schaltet das Getriebe in den 2.Gang, was die Fahreigenschaften auf rutschigem Untergrund verbessert. Um in den 1. Gangzurückzuschalten, wird der Wählhebel nach unten (-) gestellt.
Page 150 of 275

2FAHREN MIT DEM HYUNDAI
14
C090I02L-GST VORSICHT:
o Nur dann in die Rückwärtsstufe "R" oder in die Parkstellung "P" schalten, nur wenn das Fahrzeug vollständig stillsteht.
! C090N03O-AST NÜTZLICHE FAHRHINWEISE
o Bei getretenem Gaspedal niemals den Wählhebel von der Position "P" oder "N" in eine andere Stellungschalten.
o Beim Fahren den Wählhebel
niemals in die Stellung "P" bringen.
o Vor dem Schalten in die Stellung
"R" sicherstellen, daß sich dasFahrzeug im Stillstand befindet.
o Abfahrten niemals im Leerlauf
vornehmen. Dies ist extremgefährlich. Bei Gefälle grundsätzlich mit eingelegtem Gang fahren.
o Die Bremsen nicht übermäßig bean- spruchen. Andernfalls kann es zu Überhitzung und Fehlfunktionkommen. Stattdessen beim Befahren eines langen Gefälles abbremsen und in einen niedrigerenGang schalten. Hierbei trägt die Motorbremswirkung zum Zurückhalten des Fahrzeugs bei.
o Vor dem Schalten in einen niedrigeren Gang abbremsen.Andernfalls kann nicht in einenniedrigeren Gang geschaltet werden.
C090H01L-GSTHINWEIS:
o Aus Gründen der Sicherheit sollte
das Bremspedal bei Schalten von "N" oder "P" in einen Vorwärts- oder Rückwärtsgang getreten sein.
o Um den Wählhebel von der Parkposition "P" in eine andereStellung zu bringen, muß der Zündschlüssel eingeschaltet (ON) und das Bremspedal voll getretensein.
o Das Schalten zwischen
Positionen "R", "N", "D" und "P"ist immer möglich. Um eine Beschädigung des Getriebes auszuschließen, muß dasFahrzeug jedoch vollständig zum Stillstand gekommen sein. o Den Motor im Rückwärtsgang
oder in einem der Vorwärtsgänge nicht mit betätigten Bremsenbeschleunigen!
o Beim Umschalten von "P" oder "N" in die Stellungen "R" oder"D" muß immer die Fußbremse getreten sein.
o Statt der Handbremse nicht die Parkstellung "P" verwenden. Auch beim nur kurzzeitigenVerlassen des Fahrzeugs grundsätzlich die Handbremse anziehen, das Getriebe in dieParkstellung "P" schalten und die Zündung ausschalten. Das Fahrzeug bei laufendem Motornie unbeobachtet lassen.
o Beim Anfahren an einer steilen Steigung kann dass Fahrzeugdazu neigen, rückwärts zu rollen. Wenn der Wählhebel im Sport- Modus in die Fahrstufe 2 (zweiterGang) geschaltet wird, wird das Zurückrollen des Fahrzeugs verhindert.
o Regelmäßig den Getriebeölstand für das automatische Getriebeüberprüfen und, falls erforderlich, Öl nachfüllen.
