Hyundai Santa Fe 2005 Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
120
B750A04L
B750A05Lo Senderwechsel- Wird ein FM-Sig-
nal schwächer, kann ein anderes, stärkeres Signal mit fast der gleichen Frequenz zu hören sein. Dies ist darauf zurückzuführen, daßdas Radio darauf ausgerichtet ist, auf das klarste Signal zu schalten. Ist dies der Fall, einen anderenSender mit einem stärkeren Signal anwählen.
o Aufheben von Mehrwegüber- tragungen-Werden Funksignale ausmehreren Richtungen empfangen, kann es zu Verzerrungen oder Höhen- schwankungen kommen. Dies kannauf den Empfang eines direkten und eines reflektierten Signals von einem Sender oder auf denEmpfang von unterschiedlichen
Signalen von zwei Stationen mit
ähnlichen Frequenzen zurückzführen sein. Ist dies der Fall,eine andere Sendestation anwählen, bis die Mehrwegeübertragung aufgehobenist.
Daher kann mitunter der Eindruckentstehen, daß das Autoradio defektist. Die folgenden Empfangsbeding- ungen sind normal und zeigen keine Störung des Radios an.
o Schwund-Entfernt sich das
Fahrzeug von dem Sender, schwächt sich das Signal ab, und der Ton beginnt zu schwinden. Ist dies der Fall, sollte eine andere,stärkere Rundfunkstation gewählt werden. o Schwache FM-Signale oder große
Hindernisse zwischen Sender und Radio können das Signal stören, wodurch es zu Rauschen durch atmosphärische Störungen oderTonhöhenschwankungen kommt. Durch Herabsetzen der Höhen- einstellung kann dieser Effektabgeschwächt werden, bis die Funkstörungen nicht mehr vorhanden sind.

1
EIGENSCHAFTEN DES HYUNDAI
121PFLEGE DER DISCS
!
B750B02Y-AST Benutzung eines Mobiltelefons und Stereo-Radios Die Benutzung eines Mobiltelefons im Fahrzeug kann Störungen in der Audioanlage verursachen. Dies bedeutet nicht, daß das Audioteildefekt ist. Halten Sie das Mobiltelefon in diesem Fall so weit wie möglich von der Anlage weg.
VORSICHT:
Bei Verwendung eines Kommuni- kationssystemes, wie z.B. eines Mobiltelefons oder Radioteilsinnerhalb des Fahrzeugs muß eine separate externe Antenne montiert sein. Werden Mobiltelefon oderRadio nur über die interne Antenne betrieben, kann es zu Störungen in der Fahrzeugelektrik und damit zueiner Beeinträchtigung derFahrzeugsicherheit kommen. WARNUNG:
Während der Fahrt dürfen Sie keinMobiltelefon benutzen; Sie müssendas Fahrzeug erst an einem sicheren Ort abstellen, um das Telefon benutzen zu können.
! B850A01F-AST Richtige Handhabung Fassen Sie die Discs wie dargestellt an. Die Disc nicht fallen lassen. Beim Anfassen der Disc keine Fingerabdrücke auf der Oberflächehinterlassen. Wenn die Oberfläche zerkratzt ist, werden möglicherweise Signale übersprungen. KeinKlebeband, Papier oder gummierte Aufkleber auf die Disc kleben. Nicht auf die Disc schreiben.B850A01L

1EIGENSCHAFTEN DES HYUNDAI
122PFLEGE DER KASSETTEN
Durch eine sorgfältige Pflege der
Kassetten kann die Lebensdauer einer Kassette sowie der Hörgenuß erhöhtwerden. Kassetten und Kassettenhüllen grundsätzlich gegen direkte Sonneneinstrahlung, starkeKälte und gegen Staub schützen. Nicht benutzte Kassetten grundsätzlich in den ursprünglichenKassettenschutzhüllen aufbewahren. Ist es im Fahrzeug sehr heiß oder kalt, muß die Innenraumtemperaturzuerst auf eine angemessene Temperatur geregelt werden, bevor eine Kassette gehört werden kann.
B860A01A-AST
B860A01L
Beschädigte Disc Keine beschädigten, verzogenen oder zerkratzten Discs abspielen. Dadurch kann der Abspielmechanismus schwer beschädigt werden. Lagerung Wenn sie nicht gebraucht werden, die Discs in die Hüllen legen und aneinem kühlen Ort lagern, an dem sie weder der Sonne, Wärme oder Staub ausgesetzt sind. Die Disc nicht herauszuziehen versuchen, wenn sie vom automatischen Lademechanismuseingezogen wird.Die Einheit nicht aus demArmaturenbrett herausziehen, nachdem eine Disc eingelegt oder der Auswurfknopf betätigt wurde. Wenndie Einheit herausgezogen wird, bevor ein Vorgang abgeschlossen ist, liegt die Disc nicht stabil im Gerät undkann beschädigt werden.Nicht versuchen, eine Disc in dasGerät einzulegen, wenn das Gerätnicht im Armaturenbrett eingebaut oder der Strom abgeschaltet ist. Halten Sie Ihre Discs sauberB850A02L
Als Folge von Fingerabdrücken, Staub oder Schmutz auf der Oberflächewerden möglicherweise Signale übersprungen. Die Oberfläche mit einem sauberen, weichen Tuchreinigen. Wenn die Oberfläche stark verschmutzt ist, ein sauberes, weiches Tuch in einer Lösung von mildemSpülmittel tränken und die Disc sauberwischen. Siehe Zeichnung.

1
EIGENSCHAFTEN DES HYUNDAI
123
B860A01O o Die Flächen des Magnetbands
niemals berühren oder verunreinigen.
o In die Nähe der Kassetten sowie
des Kassettenrecorders dürfenkeine magnetisierten Gegenstände, wie z.B. Elektromotoren, Lautsprecher oder Transformatorengelangen.
o Die Kassetten an einem kühlen, trockenen Ort mit nach unten gerichteter Öffnung aufbewahren, damit kein Staub in die Kassettegelangt.
o Ein überhäufiges Rückspulen zum Wiederholen einer bestimmtenMelodie oder Bandstelle vermeiden. Hierdurch kann es zu einer fehlerhaften Aufwicklung desMagnetbands und unter Umständen zu einer hohen inneren Spannung kommen. Dies könnte eineBeeinträchtigung der Abspielqualität der Kassette zur Folge haben. Tritt diese Erscheinung auf, kann siemitunter durch schnelles, mehrmaliges Spulen der Kassette vom Anfang bis zum Ende undumgekehrt behoben werden.
o Wird eine Kassette nicht abgespielt,
darf sie nicht im Kassettenrecorderverbleiben. Dies kann zur Beschädigung sowohl des Kassettenrecorders als auch derKassetten führen.
o Es sollten keine längeren Kassetten als C-60 (Gesamtspiellänge 60 min)verwendet werden. C-120-oder C- 180-Kassetten sind sehr dünn und eignen sich nicht so sehr für dieVerwendung im Fahrzeug. Wird das Problem auf diese Weisenicht beseitigt, darf die Kassettenicht mehr im Fahrzeug abgespielt werden.
Magnetkopf
B860A02L
Wattestäbchen
o Auf Wiedergabekopf, Bandantriebs- rolle und Klemmrolle können sich Rückstände des Magnetbandsansammeln, die zu einer Beeinträchtigung der Tonqualität, z.B. zu Tonschwankungen führenkönnen. Diese Elemente müssen monatlich mit einer handelsüblichen Reinigungskassette oder mit einerbesonderen Lösung gereinigt werden, die in Hifi-Geschäften erhältlich sind.
o Ein Kassettenetikett dart nicht lose
sein oder sich abschälen, daandernfalls Probleme beim Kassettenauswurf auftreten können.

1EIGENSCHAFTEN DES HYUNDAI
124ANTENNE
B870C01A-GST Manuell ausziehbare Antenne An dem Fahrzeug befindet sich eine
manuell ausziehbare Antenne aus Edelstahl für den Empfang von MW- und UKW-Rund-funksignalen.
VORSICHT:
Bevor das Fahrzeug in eine
automatische Waschanlage oder inein Gebäude mit niedriger Durchgangshöhe wie z.B. eine Anwohnergarage oder einekommerzielle Garage gefahren wird, muß sichergestellt werden, daß die Antenne ganz eingefahren ist.
B870C01O
Die Anweisungen des Herstellers müssen sorgfältig befolgt werden.Grundsätzlich keinen Teil des Kassettenrecorders ölen.
o Vor dem Einlegen der Kassette sicherstellen, daß das Magnetbandfest auf der Spule aufgewickelt ist. Ein lockeres Band durch Dreheneines Stifts in den Transportrollen spannen. HINWEIS:
Untersuchen Sie jede Kassette,
bevor Sie diese in die Anlagehineinstecken. Wenn das Band locker ist, befestigen Sie eine derAufwicklungen mit einem Bleistift oder Ihrem Finger. Wenn das Etikett sich löst, stecken Sie die Kassettenicht in den Rekorder. Das lockere Etikett kann zu einer Störung in der Antriebsmechanik bei derHerausahme der Kassette führen. Kassettenbänder sollten nicht hohen Temperaturen oder hoherLuftfeuchtigkeit, auf dem Armaturenbrett oder im Kassettenspieler, ausgesetztwerden. Wenn ein Band extrem heiß oder kalt ist, sollte es auf eine gemäßigte Temperatur gelangen,bevor es in den Rekorder gesteckt wird.
!
B860A03L

1
EIGENSCHAFTEN DES HYUNDAI
125
B880C02B-GST Scheibenantenne (Falls vorhanden) Nach Einschalten der Zündung oder Stellen des Zündschlüssels auf "ACC"beim Einschalten des Radios empfängt Ihr Fahrzeug über die in das hintere Dreiecksfenster integrierteAntenne Mittelwellen- und Ultrakurzwellensignale (AM/FM). VORSICHT:
o Die Innenseite des hinteren Dreiecksfensters nicht mitGlasreiniger mit Schleifmittel reinigen und an der Scheibeanhaftende Fremdpartikel nicht mit einem Kratzer entfernen, da hierdurch die Antennenelementebeschädigt werden können.
o Keine Metallbeschichtung wie
z.B. Ni, Cd. usw. hinzufügen.Dadurch kann der Empfang von UKW- und Mittelwellensignalen gestört werden.
HSM2176
!

2
Motorabgase Können Lebensgefährlich Sein! .............. 2-2
Vor dem Anlassen des Motors ..................................... 2-4Schlüsselstellungen...................................................... 2-5
Anlassen ....................................................................... 2-6
Schalthebel ................................................................... 2-8
Automatikgetriebe ........................................................ 2-11
Antiblockiersystem (ABS) ........................................... 2-15
Bremsenantischlupfregel ung (BTCS) .......................... 2-16
Permanenter Allradantrieb ........................................... 2-18
Permanenter Allradantrieb (4WD LOCK) ....................2-22
Sperrdifferential ............................................................ 2-23
Bremshinweise ............................................................ 2-23
Wirtschaftlich Fahren ................................................... 2-25
Gleichmässige Ku rvenfahrt ......................................... 2-26
Fahren im Winter ......................................................... 2-27
Anhänger- oder Fahrzeug- Schleppbetrieb .................2-30

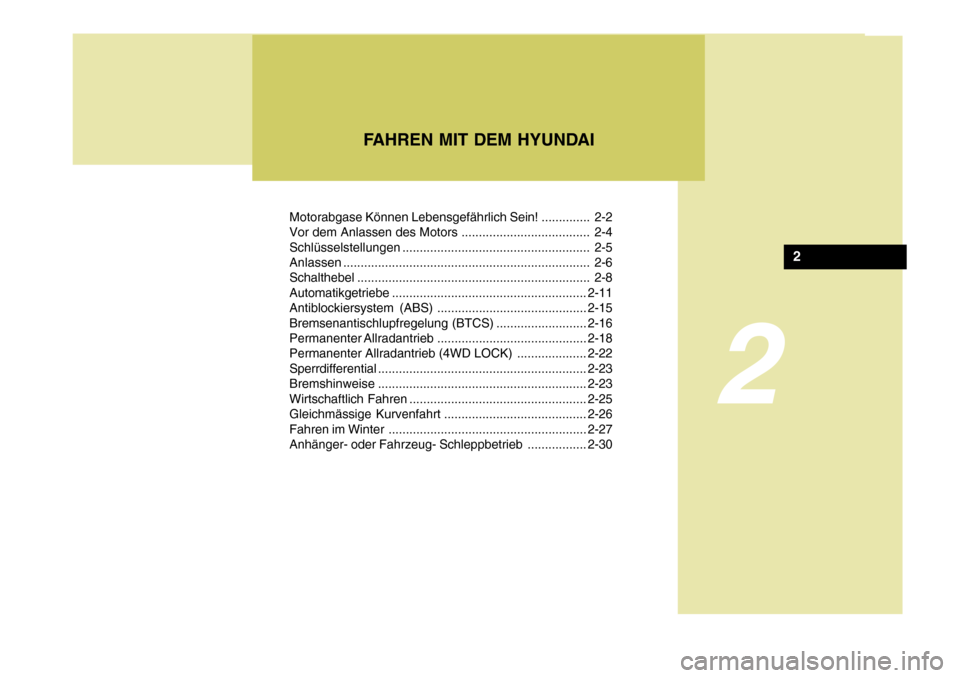

FAHREN MIT DEM HYUNDAI
2

2FAHREN MIT DEM HYUNDAI
2
C010A02O-SST

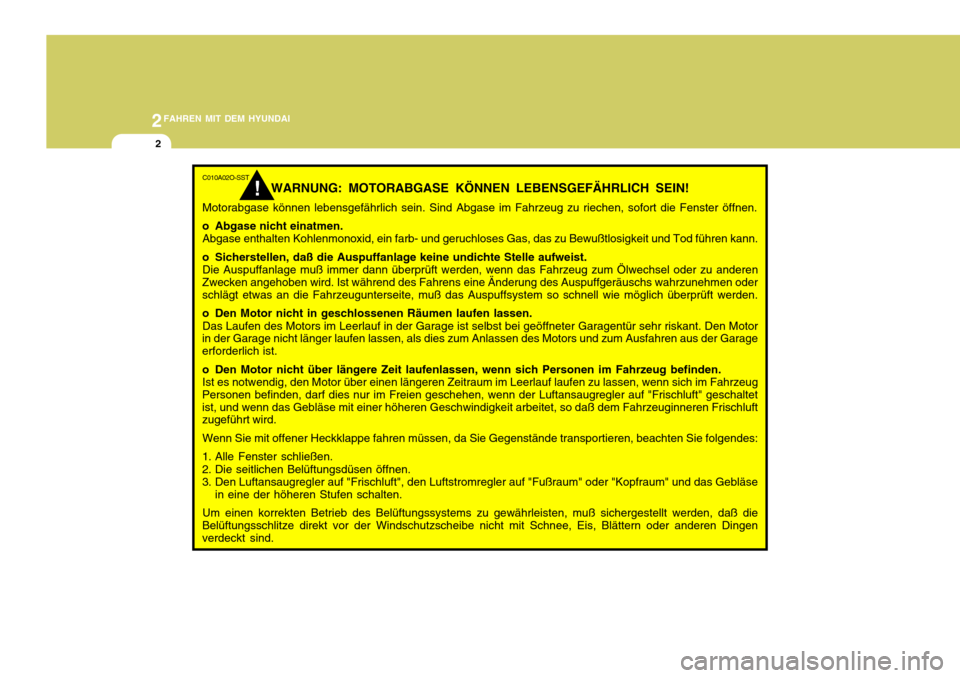

WARNUNG: MOTORABGASE KÖNNEN LEBENSGEFÄHRLICH SEIN!
Motorabgase können lebensgefährlich sein. Sind Abgase im Fahrzeug zu riechen, sofort die Fenster öffnen.
o Abgase nicht einatmen. Abgase enthalten Kohlenmonoxid, ein farb- und geruchloses Gas, das zu Bewußtlosigkeit und Tod führen kann.
o Sicherstellen, daß die Auspuffanlage keine undichte Stelle aufweist. Die Auspuffanlage muß immer dann überprüft werden, wenn das Fahrzeug zum Ölwechsel oder zu anderen
Zwecken angehoben wird. Ist während des Fahrens eine Änderung des Auspuffgeräuschs wahrzunehmen oder schlägt etwas an die Fahrzeugunterseite, muß das Auspuffsystem so schnell wie möglich überprüft werden.
o Den Motor nicht in geschlossenen Räumen laufen lassen.
Das Laufen des Motors im Leerlauf in der Garage ist selbst bei geöffneter Garagentür sehr riskant. Den Motor
in der Garage nicht länger laufen lassen, als dies zum Anlassen des Motors und zum Ausfahren aus der Garage erforderlich ist.
o Den Motor nicht über längere Zeit laufenlassen, wenn sich Personen im Fahrzeug befinden.
Ist es notwendig, den Motor über einen längeren Zeitraum im Leerlauf laufen zu lassen, wenn sich im Fahrzeug
Personen befinden, darf dies nur im Freien geschehen, wenn der Luftansaugregler auf "Frischluft" geschaltet ist, und wenn das Gebläse mit einer höheren Geschwindigkeit arbeitet, so daß dem Fahrzeuginneren Frischluft zugeführt wird.
Wenn Sie mit offener Heckklappe fahren müssen, da Sie Gegenstände transportieren, beachten Sie folgendes:
1. Alle Fenster schließen.
2. Die seitlichen Belüftungsdüsen öffnen.
3. Den Luftansaugregler auf "Frischluft", den Luftstromregler auf "Fußraum" oder "Kopfraum" und das Gebläse in eine der höheren Stufen schalten.
Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß die
Belüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingen verdeckt sind.
!

2
FAHREN MIT DEM HYUNDAI
3

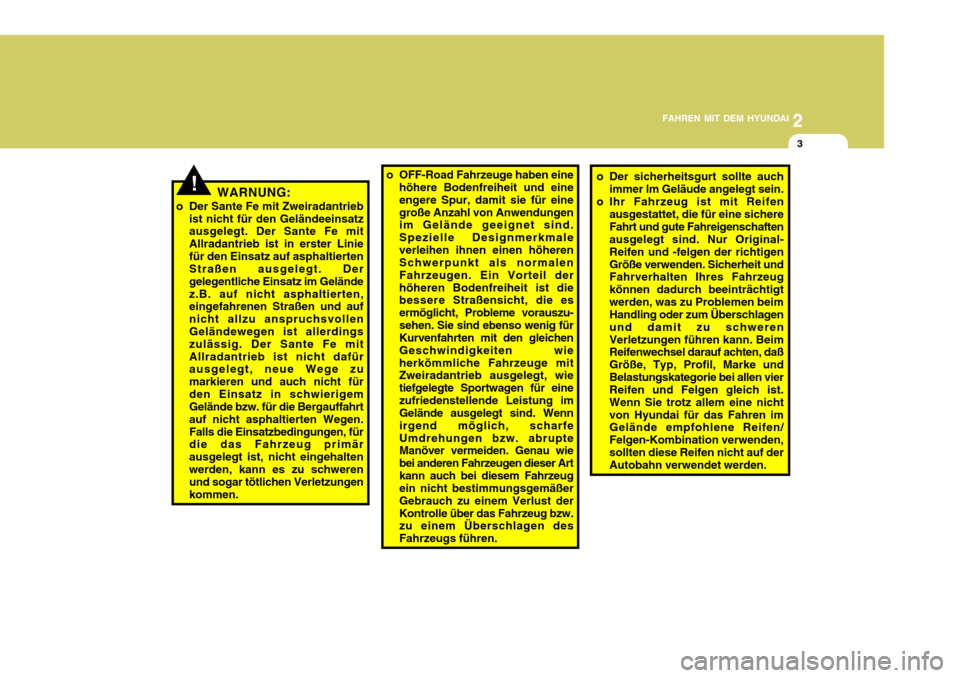

WARNUNG:
o Der Sante Fe mit Zweiradantrieb ist nicht für den Geländeeinsatz ausgelegt. Der Sante Fe mit Allradantrieb ist in erster Liniefür den Einsatz auf asphaltierten Straßen ausgelegt. Der gelegentliche Einsatz im Geländez.B. auf nicht asphaltierten, eingefahrenen Straßen und auf nicht allzu anspruchsvollenGeländewegen ist allerdings zulässig. Der Sante Fe mit Allradantrieb ist nicht dafür ausgelegt, neue Wege zu markieren und auch nicht fürden Einsatz in schwierigem Gelände bzw. für die Bergauffahrt auf nicht asphaltierten Wegen.Falls die Einsatzbedingungen, für die das Fahrzeug primär ausgelegt ist, nicht eingehaltenwerden, kann es zu schweren und sogar tötlichen Verletzungen kommen. o OFF-Road Fahrzeuge haben eine
höhere Bodenfreiheit und eineengere Spur, damit sie für einegroße Anzahl von Anwendungen im Gelände geeignet sind. Spezielle Designmerkmaleverleihen ihnen einen höheren Schwerpunkt als normalen Fahrzeugen. Ein Vorteil derhöheren Bodenfreiheit ist die
bessere Straßensicht, die es
ermöglicht, Probleme vorauszu- sehen. Sie sind ebenso wenig für Kurvenfahrten mit den gleichen Geschwindigkeiten wieherkömmliche Fahrzeuge mit Zweiradantrieb ausgelegt, wie tiefgelegte Sportwagen für einezufriedenstellende Leistung im Gelände ausgelegt sind. Wenn irgend möglich, scharfeUmdrehungen bzw. abrupte Manöver vermeiden. Genau wie bei anderen Fahrzeugen dieser Art
kann auch bei diesem Fahrzeug ein nicht bestimmungsgemäßer Gebrauch zu einem Verlust derKontrolle über das Fahrzeug bzw. zu einem Überschlagen des Fahrzeugs führen.!o Der sicherheitsgurt sollte auch immer lm Geläude angelegt sein.
o Ihr Fahrzeug ist mit Reifen ausgestattet, die für eine sichere Fahrt und gute Fahreigenschaften ausgelegt sind. Nur Original- Reifen und -felgen der richtigenGröße verwenden. Sicherheit und Fahrverhalten Ihres Fahrzeug können dadurch beeinträchtigtwerden, was zu Problemen beim Handling oder zum Überschlagen und damit zu schwerenVerletzungen führen kann. Beim Reifenwechsel darauf achten, daß Größe, Typ, Profil, Marke undBelastungskategorie bei allen vier Reifen und Felgen gleich ist. Wenn Sie trotz allem eine nichtvon Hyundai für das Fahren im Gelände empfohlene Reifen/ Felgen-Kombination verwenden,sollten diese Reifen nicht auf der Autobahn verwendet werden.

2FAHREN MIT DEM HYUNDAI
4ANLASSEN DES MOTORS
C030A01A-GST ZÜNDSCHLOSS- UND LENKRADVERRIEGELUNG Vor dem Anlassen des Motors die
folgenden Schritte unternehmen.
o Verfügt der Hyundai über ein
Schaltgetriebe, den Schalthebel in die Leerlaufstellung schalten und die Kupplung treten.
o Verfügt der Hyundai über ein Automatikgetriebe, den Wählhebelin die Position "P" (Parkstellung) schalten.
o Zum Anlassen des Motors den
Zündschlüssel einstecken und indie Position "START" drehen. Sobald der Motor angesprungen ist, den Schlüssel los-lassen. DerSchlüssel darf nicht länger als 15 Sekunden in der Stellung "START" gehalten werden.
HINWEIS: Aus Sicherheitsgründen startet der
Motor nicht, wenn sich der Wählhebel nicht in den Positionen "P" oder "N" (Automatikgetriebe)befindet.
9. Vor dem Drehen des
Zündschlüssels in die Position "ON"(Fahrt) überprüfen, daß alle erforderlichen Warnleuchten betriebsfähig sind, und daßausreichend Kraftstoff vorhanden ist.
10. Bei eingeschalteter Zündung die Funktion der Warnleuchten undGlühbirnen überprüfen.
!WARNUNG (Dieselmotor):
Um zu gewährleisten, daß die Bremsanlage beim Anfahren beikalter Witterung einen ausreichenden Unterdruck aufweist, muß der Motor nach dem Anlasseneinige Sekunden lang im Leerlauf laufen.
VOR DEM ANLASSEN DES MOTORS
C020A01O-AST Vor dem Anlassen des Motors müssen grundsätzlich die folgenden Schritte unternommen werden:
1. Das Fahrzeug von außen auf platte
Reifen, Öl- oder Wasserpfützen oder andere Anzeichen überprüfen, die mögliche Störungen anzeigen.
2. Nach dem Einsteigen in das Fahrzeug überprüfen, ob dieHandbremse angezogen ist.
3. Überprüfen, ob alle Fenster und
Scheinwerfer sauber sind.
4. Die Stellung von Innen- und Außenspiegeln überprüfen.
5. Sitz, Sitzlehne und Kopfstütze auf die korrekte Position überprüfen.
6. Alle Türen schließen.
7. Den Sicherheitsgurt anlegen und überprüfen, ob alle Insassen diesebenfalls getan haben.
8. Lampen und Zubehör, die nicht
erforderlich sind, ausschalten.
