Hyundai Santa Fe 2005 Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
40ZUSÄTZLICHES RÜCKHALTESYSTEM (SRS)(AIRBAG)
B240A01O
B240A04F-GST Ihr Hyundai verfügt über ein
zusätzliches Rückhaltesystem (Airbag).
Wenn das Fahrzeug mit einem Airbag

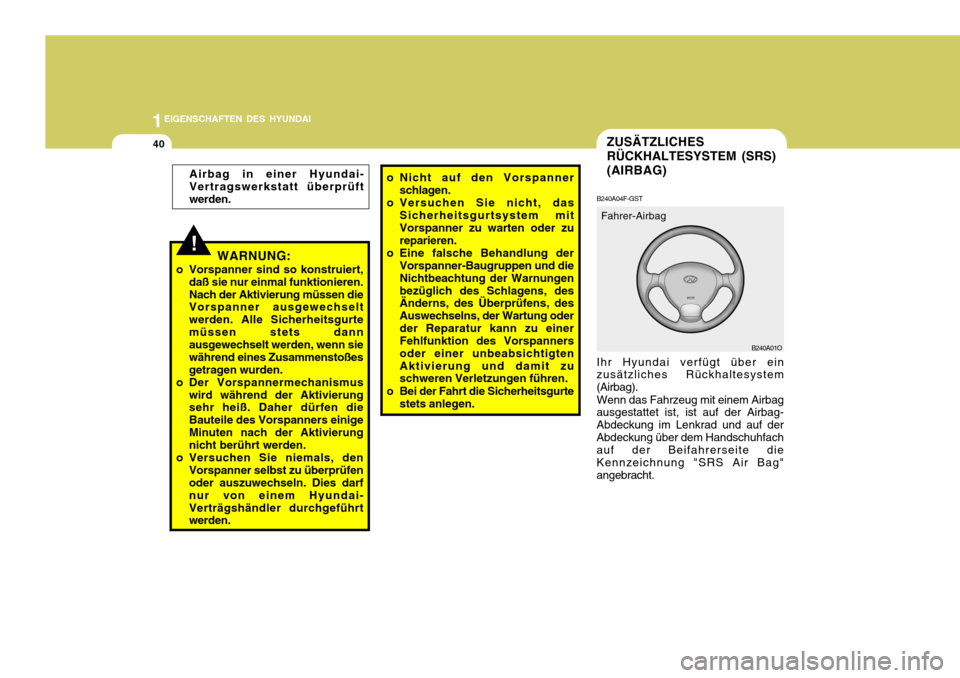

ausgestattet ist, ist auf der Airbag-Abdeckung im Lenkrad und auf derAbdeckung über dem Handschuhfach auf der Beifahrerseite die Kennzeichnung "SRS Air Bag"angebracht. Fahrer-Airbag
o Nicht auf den Vorspanner
schlagen.
o Versuchen Sie nicht, das
Sicherheitsgurtsystem mit Vorspanner zu warten oder zu reparieren.
o Eine falsche Behandlung der Vorspanner-Baugruppen und die Nichtbeachtung der Warnungenbezüglich des Schlagens, des Änderns, des Überprüfens, des Auswechselns, der Wartung oderder Reparatur kann zu einer Fehlfunktion des Vorspanners oder einer unbeabsichtigtenAktivierung und damit zu schweren Verletzungen führen.
o Bei der Fahrt die Sicherheitsgurte stets anlegen.
!WARNUNG:
o Vorspanner sind so konstruiert, daß sie nur einmal funktionieren. Nach der Aktivierung müssen die Vorspanner ausgewechselt werden. Alle Sicherheitsgurtemüssen stets dann ausgewechselt werden, wenn sie während eines Zusammenstoßesgetragen wurden.
o Der Vorspannermechanismus wird während der Aktivierung sehr heiß. Daher dürfen die Bauteile des Vorspanners einigeMinuten nach der Aktivierung nicht berührt werden.
o Versuchen Sie niemals, den Vorspanner selbst zu überprüfenoder auszuwechseln. Dies darf nur von einem Hyundai-Verträgshändler durchgeführt werden.Airbag in einer Hyundai- Vertragswerkstatt überprüft werden.

1
EIGENSCHAFTEN DES HYUNDAI
41

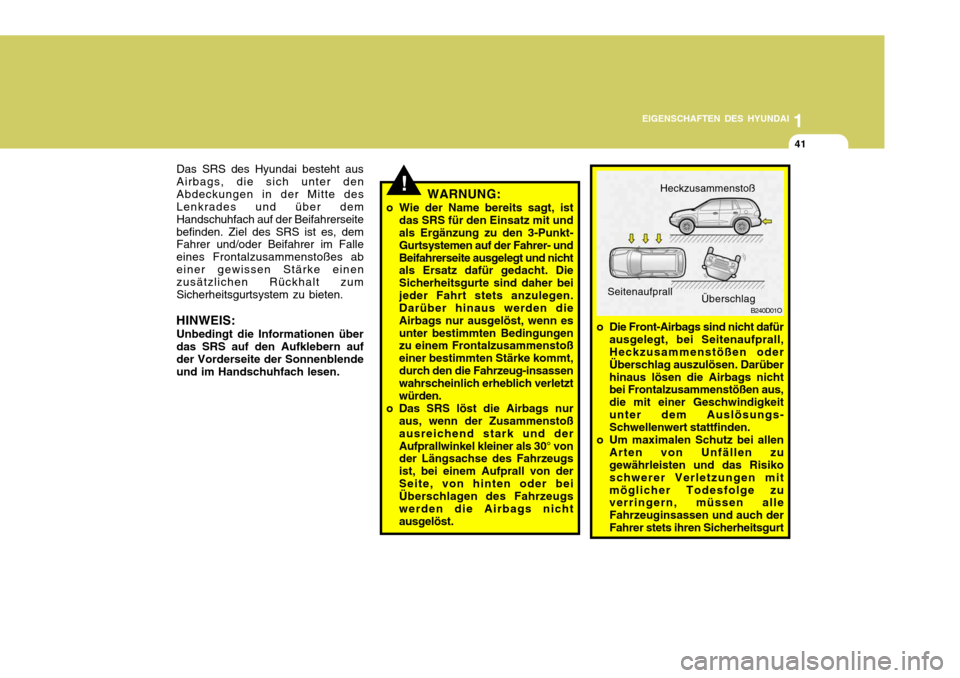

!WARNUNG:
o Wie der Name bereits sagt, ist das SRS für den Einsatz mit und als Ergänzung zu den 3-Punkt- Gurtsystemen auf der Fahrer- undBeifahrerseite ausgelegt und nicht als Ersatz dafür gedacht. Die Sicherheitsgurte sind daher beijeder Fahrt stets anzulegen. Darüber hinaus werden die Airbags nur ausgelöst, wenn esunter bestimmten Bedingungen zu einem Frontalzusammenstoß einer bestimmten Stärke kommt,durch den die Fahrzeug-insassen wahrscheinlich erheblich verletzt würden.
o Das SRS löst die Airbags nur aus, wenn der Zusammenstoßausreichend stark und derAufprallwinkel kleiner als 30° von der Längsachse des Fahrzeugs ist, bei einem Aufprall von derSeite, von hinten oder bei Überschlagen des Fahrzeugs werden die Airbags nichtausgelöst.
Das SRS des Hyundai besteht ausAirbags, die sich unter denAbdeckungen in der Mitte des Lenkrades und über dem Handschuhfach auf der Beifahrerseitebefinden. Ziel des SRS ist es, dem Fahrer und/oder Beifahrer im Falle eines Frontalzusammenstoßes abeiner gewissen Stärke einen zusätzlichen Rückhalt zum Sicherheitsgurtsystem zu bieten.
HINWEIS: Unbedingt die Informationen überdas SRS auf den Aufklebern aufder Vorderseite der Sonnenblende und im Handschuhfach lesen.
B240D01O
o Die Front-Airbags sind nicht dafür ausgelegt, bei Seitenaufprall, Heckzusammenstößen oder Überschlag auszulösen. Darüberhinaus lösen die Airbags nicht bei Frontalzusammenstößen aus, die mit einer Geschwindigkeitunter dem Auslösungs- Schwellenwert stattfinden.
o Um maximalen Schutz bei allen Arten von Unfällen zugewährleisten und das Risiko schwerer Verletzungen mitmöglicher Todesfolge zu verringern, müssen alle Fahrzeuginsassen und auch derFahrer stets ihren Sicherheitsgurt
Seitenaufprall
Heckzusammenstoß
Überschlag

1EIGENSCHAFTEN DES HYUNDAI
42
B240B02L
Die SRS Servicewarnanzeige (SRI)
auf der Instrumententafel blinkt etwa sechs Sekunden lang auf und geht aus, nachdem der Zündschlüssel auf "ON" gedreht oder nachdem der Mo-tor angelassen wurde.
Die Airbag-Module befinden sich
sowohl im Mittelpunkt des Lenkradesals auch im Armaturenbrett auf derBeifahrerseite oberhalb des Handschuhfachs. Wenn das SRSCM einen ausreichend schweren frontalenAufprall erkennt, löst es automatisch die Airbags aus.
B240B03A-GSTSRS-Komponenten und Funktionen Das SRS besteht aus den folgenden Komponenten:
- Fahrerairbag-Modul
- Beifahrer-Airbagmodul
- SRS-Airbagwarnleuchte
- SRS-Steuermodul Das SRSCM überwacht kontinuierlichalle Elemente, solange die Zündungeingeschaltet ist, um zu bestimmen, ob ein frontaler oder fast frontaler Aufprall stark genug war, um eineZündung des Airbags auszulösen.
B240B01L

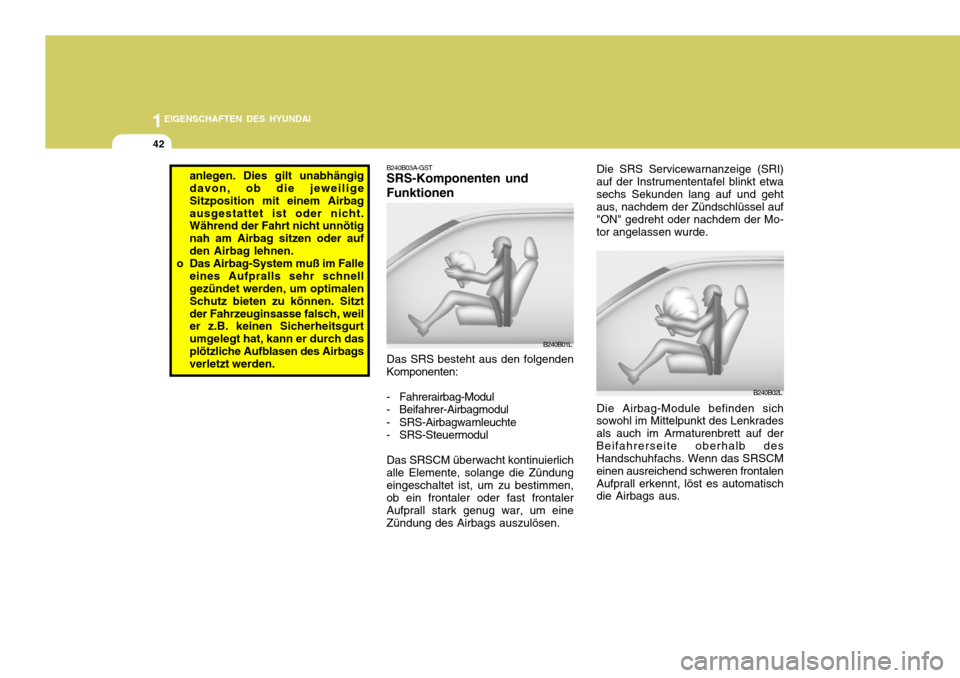

anlegen. Dies gilt unabhängig davon, ob die jeweilige Sitzposition mit einem Airbagausgestattet ist oder nicht. Während der Fahrt nicht unnötig nah am Airbag sitzen oder aufden Airbag lehnen.
o Das Airbag-System muß im Falle
eines Aufpralls sehr schnell gezündet werden, um optimalen Schutz bieten zu können. Sitztder Fahrzeuginsasse falsch, weil er z.B. keinen Sicherheitsgurt umgelegt hat, kann er durch dasplötzliche Aufblasen des Airbags verletzt werden.

1
EIGENSCHAFTEN DES HYUNDAI
43

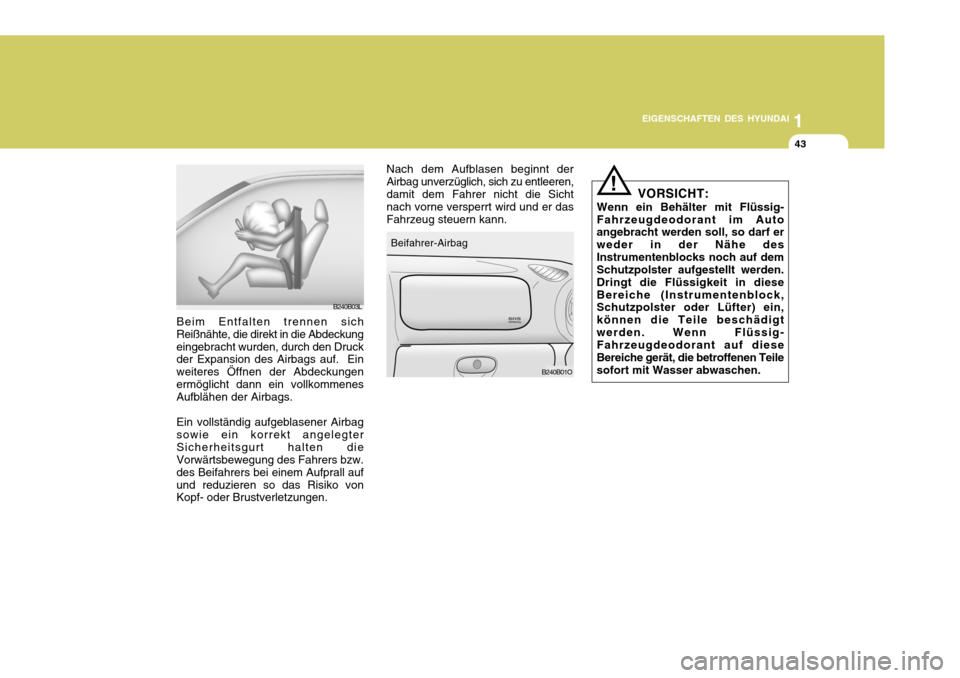

Nach dem Aufblasen beginnt der Airbag unverzüglich, sich zu entleeren,damit dem Fahrer nicht die Sicht nach vorne versperrt wird und er das Fahrzeug steuern kann.
B240B01O
Beifahrer-Airbag
B240B03L
Beim Entfalten trennen sich Reißnähte, die direkt in die Abdeckungeingebracht wurden, durch den Druck der Expansion des Airbags auf. Ein weiteres Öffnen der Abdeckungenermöglicht dann ein vollkommenes Aufblähen der Airbags. Ein vollständig aufgeblasener Airbag sowie ein korrekt angelegterSicherheitsgurt halten die Vorwärtsbewegung des Fahrers bzw. des Beifahrers bei einem Aufprall aufund reduzieren so das Risiko von Kopf- oder Brustverletzungen. VORSICHT:
Wenn ein Behälter mit Flüssig-
Fahrzeugdeodorant im Autoangebracht werden soll, so darf er weder in der Nähe desInstrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeit in dieseBereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein, können die Teile beschädigtwerden. Wenn Flüssig- Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teilesofort mit Wasser abwaschen.
!

1EIGENSCHAFTEN DES HYUNDAI
44

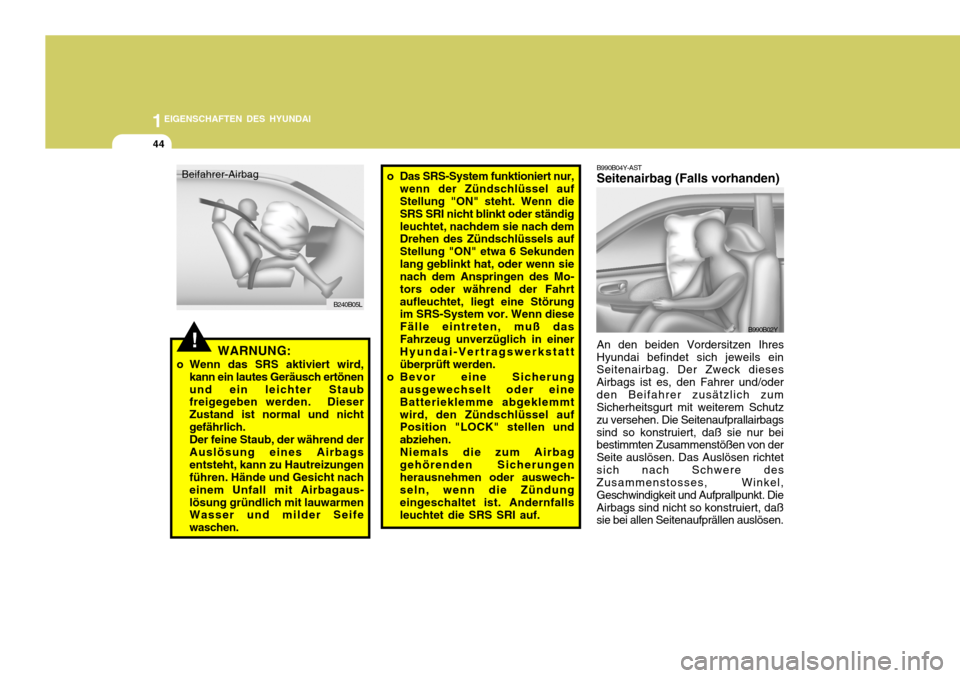

An den beiden Vordersitzen Ihres
Hyundai befindet sich jeweils ein Seitenairbag. Der Zweck dieses Airbags ist es, den Fahrer und/oderden Beifahrer zusätzlich zum Sicherheitsgurt mit weiterem Schutz zu versehen. Die Seitenaufprallairbagssind so konstruiert, daß sie nur bei bestimmten Zusammenstößen von der Seite auslösen. Das Auslösen richtetsich nach Schwere des Zusammenstosses, Winkel, Geschwindigkeit und Aufprallpunkt. DieAirbags sind nicht so konstruiert, daß sie bei allen Seitenaufprällen auslösen. B990B04Y-ASTSeitenairbag (Falls vorhanden)
B990B02Y
o Das SRS-System funktioniert nur,
wenn der Zündschlüssel auf Stellung "ON" steht. Wenn die SRS SRI nicht blinkt oder ständigleuchtet, nachdem sie nach dem Drehen des Zündschlüssels auf Stellung "ON" etwa 6 Sekundenlang geblinkt hat, oder wenn sie nach dem Anspringen des Mo- tors oder während der Fahrtaufleuchtet, liegt eine Störung im SRS-System vor. Wenn diese Fälle eintreten, muß dasFahrzeug unverzüglich in einer Hyundai-Vertragswerkstatt überprüft werden.
o Bevor eine Sicherung ausgewechselt oder eineBatterieklemme abgeklemmtwird, den Zündschlüssel auf Position "LOCK" stellen und abziehen.Niemals die zum Airbaggehörenden Sicherungenherausnehmen oder auswech- seln, wenn die Zündung eingeschaltet ist. Andernfallsleuchtet die SRS SRI auf.
!
B240B05L
WARNUNG:
o Wenn das SRS aktiviert wird, kann ein lautes Geräusch ertönen und ein leichter Staub freigegeben werden. Dieser Zustand ist normal und nichtgefährlich.Der feine Staub, der während derAuslösung eines Airbagsentsteht, kann zu Hautreizungen führen. Hände und Gesicht nach einem Unfall mit Airbagaus-lösung gründlich mit lauwarmen Wasser und milder Seife waschen.
Beifahrer-Airbag

1
EIGENSCHAFTEN DES HYUNDAI
45

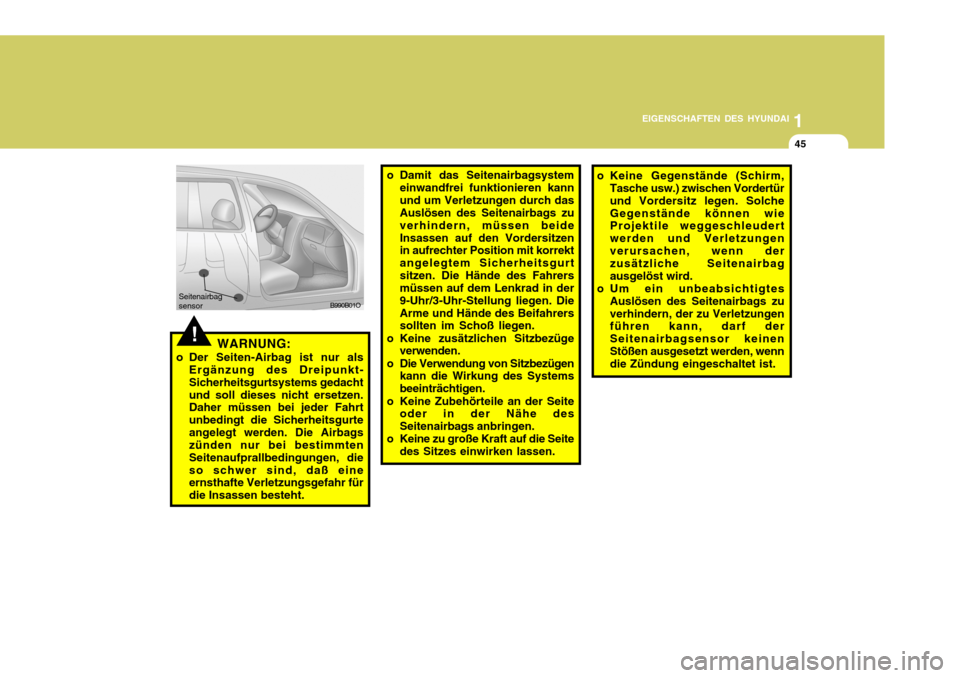

o Damit das Seitenairbagsystem
einwandfrei funktionieren kann und um Verletzungen durch das Auslösen des Seitenairbags zu verhindern, müssen beideInsassen auf den Vordersitzen in aufrechter Position mit korrekt angelegtem Sicherheitsgurtsitzen. Die Hände des Fahrers müssen auf dem Lenkrad in der 9-Uhr/3-Uhr-Stellung liegen. DieArme und Hände des Beifahrers sollten im Schoß liegen.
o Keine zusätzlichen Sitzbezüge verwenden.
o Die Verwendung von Sitzbezügen kann die Wirkung des Systems beeinträchtigen.
o Keine Zubehörteile an der Seite oder in der Nähe desSeitenairbags anbringen.
o Keine zu große Kraft auf die Seite des Sitzes einwirken lassen.
!
B990B01OSeitenairbag sensor
WARNUNG:
o Der Seiten-Airbag ist nur als Ergänzung des Dreipunkt- Sicherheitsgurtsystems gedachtund soll dieses nicht ersetzen. Daher müssen bei jeder Fahrt unbedingt die Sicherheitsgurteangelegt werden. Die Airbags zünden nur bei bestimmten Seitenaufprallbedingungen, dieso schwer sind, daß eine ernsthafte Verletzungsgefahr für die Insassen besteht.
o Keine Gegenstände (Schirm,
Tasche usw.) zwischen Vordertür und Vordersitz legen. SolcheGegenstände können wie Projektile weggeschleudert werden und Verletzungenverursachen, wenn der zusätzliche Seitenairbag ausgelöst wird.
o Um ein unbeabsichtigtes Auslösen des Seitenairbags zuverhindern, der zu Verletzungen führen kann, darf der Seitenairbagsensor keinenStößen ausgesetzt werden, wenn die Zündung eingeschaltet ist.

1EIGENSCHAFTEN DES HYUNDAI
46

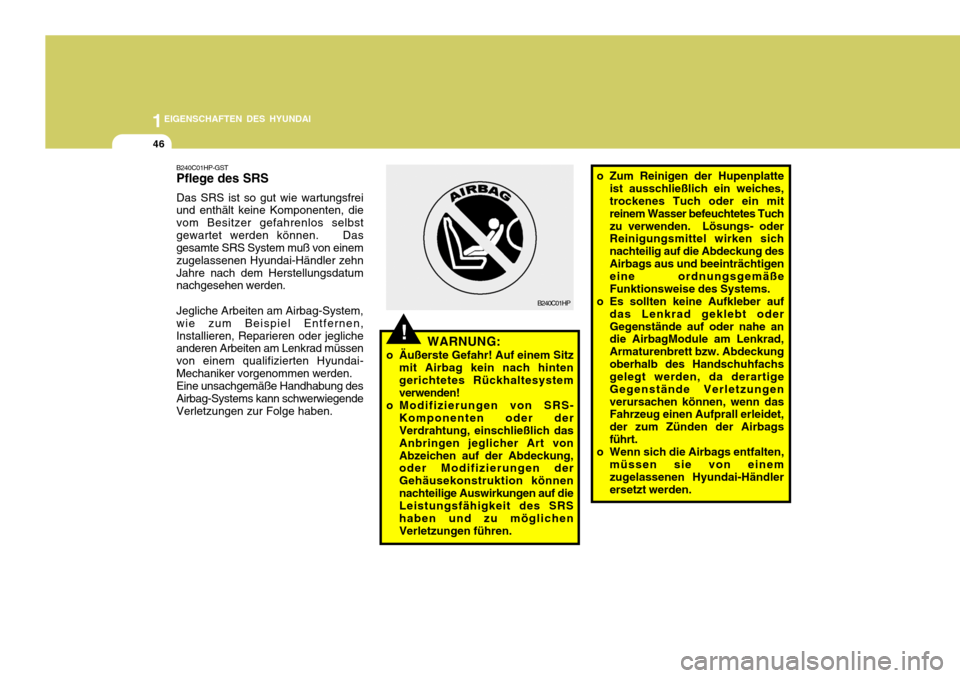

o Zum Reinigen der Hupenplatte
ist ausschließlich ein weiches, trockenes Tuch oder ein mit reinem Wasser befeuchtetes Tuchzu verwenden. Lösungs- oder Reinigungsmittel wirken sich nachteilig auf die Abdeckung desAirbags aus und beeinträchtigen eine ordnungsgemäße Funktionsweise des Systems.
o Es sollten keine Aufkleber auf das Lenkrad geklebt oderGegenstände auf oder nahe an die AirbagModule am Lenkrad, Armaturenbrett bzw. Abdeckungoberhalb des Handschuhfachs gelegt werden, da derartige Gegenstände Verletzungenverursachen können, wenn das Fahrzeug einen Aufprall erleidet, der zum Zünden der Airbagsführt.
o Wenn sich die Airbags entfalten, müssen sie von einemzugelassenen Hyundai-Händler ersetzt werden.
B240C01HP-GSTPflege des SRS Das SRS ist so gut wie wartungsfrei und enthält keine Komponenten, die vom Besitzer gefahrenlos selbstgewartet werden können. Das gesamte SRS System muß von einem zugelassenen Hyundai-Händler zehnJahre nach dem Herstellungsdatum nachgesehen werden. Jegliche Arbeiten am Airbag-System, wie zum Beispiel Entfernen,Installieren, Reparieren oder jegliche anderen Arbeiten am Lenkrad müssen von einem qualifizierten Hyundai-Mechaniker vorgenommen werden.Eine unsachgemäße Handhabung desAirbag-Systems kann schwerwiegendeVerletzungen zur Folge haben.
!
B240C01HP
WARNUNG:
o Äußerste Gefahr! Auf einem Sitz mit Airbag kein nach hinten gerichtetes Rückhaltesystem verwenden!
o Modifizierungen von SRS- Komponenten oder derVerdrahtung, einschließlich das Anbringen jeglicher Art vonAbzeichen auf der Abdeckung, oder Modifizierungen der Gehäusekonstruktion könnennachteilige Auswirkungen auf die Leistungsfähigkeit des SRS haben und zu möglichenVerletzungen führen.

1
EIGENSCHAFTEN DES HYUNDAI
47

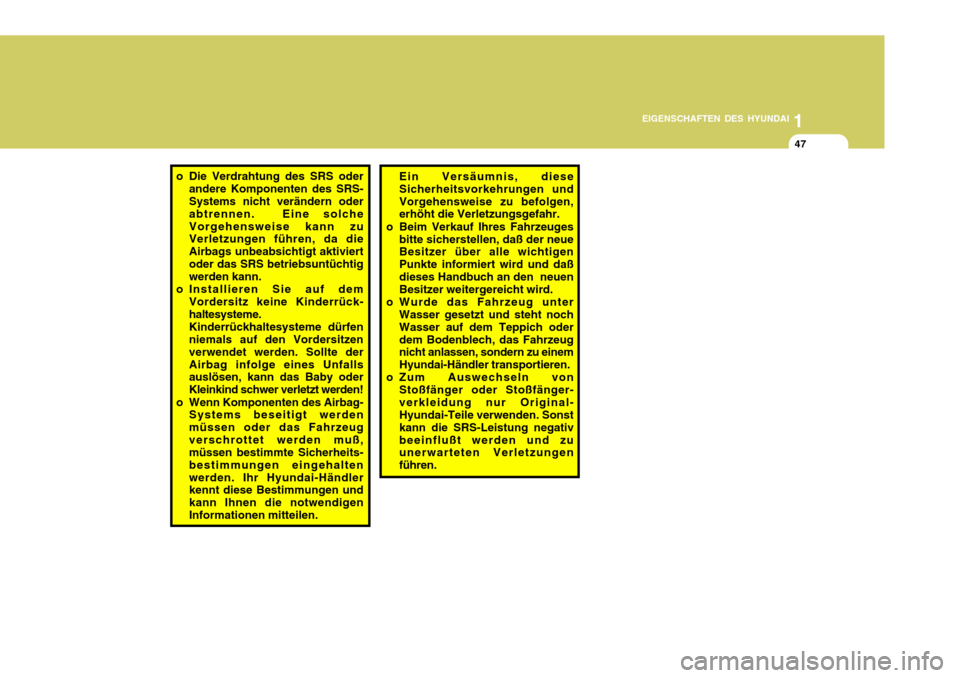

Ein Versäumnis, diese Sicherheitsvorkehrungen undVorgehensweise zu befolgen, erhöht die Verletzungsgefahr.
o Beim Verkauf Ihres Fahrzeuges bitte sicherstellen, daß der neueBesitzer über alle wichtigen Punkte informiert wird und daßdieses Handbuch an den neuen Besitzer weitergereicht wird.
o Wurde das Fahrzeug unter Wasser gesetzt und steht noch Wasser auf dem Teppich oderdem Bodenblech, das Fahrzeug nicht anlassen, sondern zu einem Hyundai-Händler transportieren.
o Zum Auswechseln von Stoßfänger oder Stoßfänger-verkleidung nur Original- Hyundai-Teile verwenden. Sonst kann die SRS-Leistung negativbeeinflußt werden und zu unerwarteten Verletzungen führen.o Die Verdrahtung des SRS oder
andere Komponenten des SRS- Systems nicht verändern oder abtrennen. Eine solcheVorgehensweise kann zu Verletzungen führen, da die Airbags unbeabsichtigt aktiviertoder das SRS betriebsuntüchtig werden kann.
o Installieren Sie auf dem Vordersitz keine Kinderrück-haltesysteme. Kinderrückhaltesysteme dürfen niemals auf den Vordersitzen verwendet werden. Sollte derAirbag infolge eines Unfalls auslösen, kann das Baby oder Kleinkind schwer verletzt werden!
o Wenn Komponenten des Airbag- Systems beseitigt werdenmüssen oder das Fahrzeugverschrottet werden muß, müssen bestimmte Sicherheits- bestimmungen eingehaltenwerden. Ihr Hyundai-Händler kennt diese Bestimmungen und kann Ihnen die notwendigenInformationen mitteilen.

1EIGENSCHAFTEN DES HYUNDAI

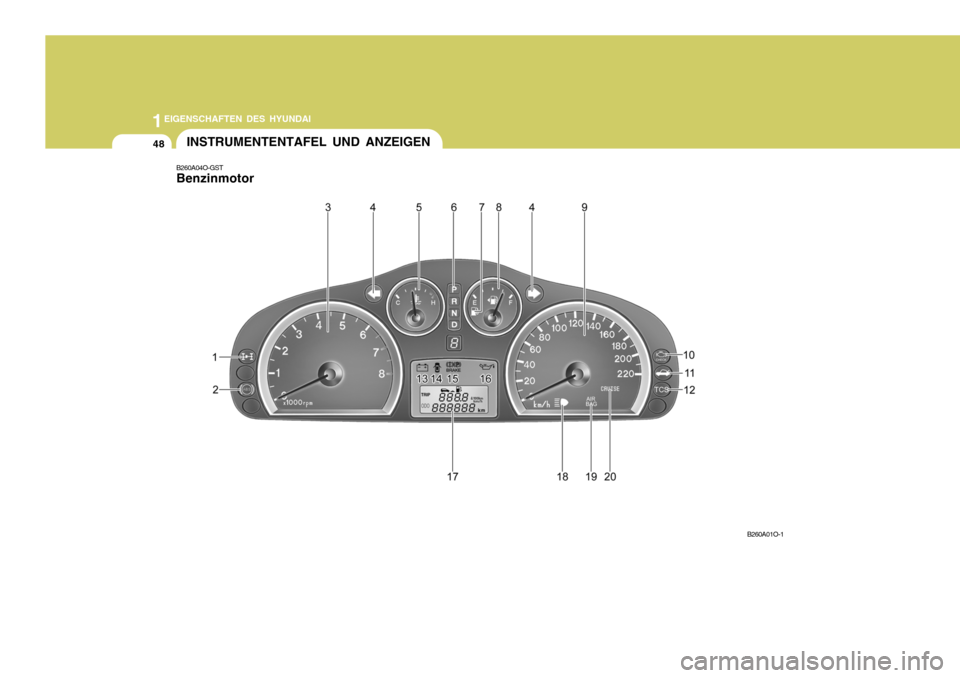

48INSTRUMENTENTAFEL UND ANZEIGEN
B260A04O-GST Benzinmotor
B260A01O-1

1
EIGENSCHAFTEN DES HYUNDAI
49
1. Warnleuchte für Allradantriebssystem (Falls vorhanden)
2. ABS-Kontrolleuchte
3. Drehzahlmesser
4. Blinkerkontrolleuchte
5. Kühlmitteltemperaturanzeige
6. Anzeigeleuchte der Schaltstufen des Automatikgetriebes (Falls vorhanden)
7. Kraftstoffwarnleuchte
8. Kraftstoffanzeige
9. Tachometer
10. Motorwarnleuchte
11. Warnleuchte für offene Heckklappe 12. Traktionssteuerungs-Anzeigeleuchte
(Falls vorhanden)
13. Ladekontrolleuchte
14. Warnanzeige bei offener Tür
15. Warnleuchte für Handbrems-/ Bremsflüssigkeitsstand
16. Öldruckwarnleuchte
17. Kilometerzähler/Tageskilometerzähler/
Bordcomputer (Falls vorhanden)
18. Fernlichtkontrolleuchte
19. Servicewarnanzeige (SRI) für das zusätzliche Rückhaltesystem (SRS)
20. Geschwindigkeitregler-Anzeige (Falls vorhanden)
